OBS! På versioner med automatväxellåda
är det lämpligt att ställa växelspaken på
P, släppa upp bromspedalen i
säkerhetsläge och sedan stänga av bilen
för att kunna dra ut nyckeln smidigt.
4) 5)
VARNING
2)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Jeeps servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med dig tändningsnyckeln när
du stiger ut ur bilen för att undvika att
någon oavsiktligt använder reglagen. Kom
ihåg att dra åt den elektriska
handbromsen. Lämna aldrig kvar barn i
fordonet utan tillsyn.
4)Det är strängt förbjudet att utföra
sådana åtgärder på eftermarknaden som
kan påverka styrningen eller rattstången (t
ex. installera stöldskyddssystem). Förutom
att försämra systemprestandan och leda
till att garantin upphör att gälla, kan detta
även leda till allvarliga säkerhetsproblem
och en bristande överensstämmelse med
bilens typgodkännande.5)Ta aldrig ut tändningsnyckeln när bilen
är i rörelse Ratten låser sig automatiskt
vid den första styrningen. Samma sak
gäller när fordonet bogseras.
6)Innan du lämnar bilen, ska du ALLTID
dra åt parkeringsbromsen. På versioner
försedda med automatväxellåda ska du
ställa växelspaken på P (parkering) och
trycka på tändlåset för att ställa den på
STOP. När du lämnar bilen, ska du låsa
alla dörrar genom att trycka på den
särskilda knappen på handtaget.
7)På versioner försedda med systemet
Keyless Enter-N-Go ska du inte låta den
elektroniska tändningsnyckeln vara kvar i
bilen eller i närheten av den eller på en
plats som är tillgänglig för barn. Lämna
inte bilen med tändlåset på MAR. Ett barn
kan aktivera fönsterhissarna, andra reglage
eller sätta igång bilen.

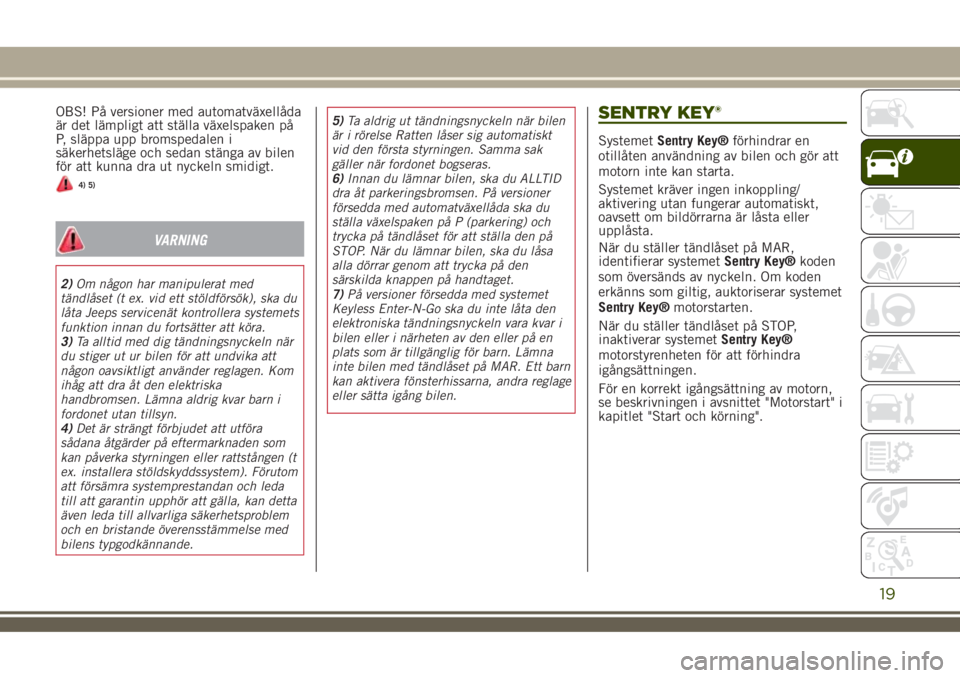

SENTRY KEY®
SystemetSentry Key®förhindrar en
otillåten användning av bilen och gör att
motorn inte kan starta.
Systemet kräver ingen inkoppling/
aktivering utan fungerar automatiskt,
oavsett om bildörrarna är låsta eller
upplåsta.
När du ställer tändlåset på MAR,
identifierar systemetSentry Key®koden
som översänds av nyckeln. Om koden
erkänns som giltig, auktoriserar systemet
Sentry Key®motorstarten.
När du ställer tändlåset på STOP,
inaktiverar systemetSentry Key®
motorstyrenheten för att förhindra
igångsättningen.
För en korrekt igångsättning av motorn,
se beskrivningen i avsnittet "Motorstart" i
kapitlet "Start och körning".
19

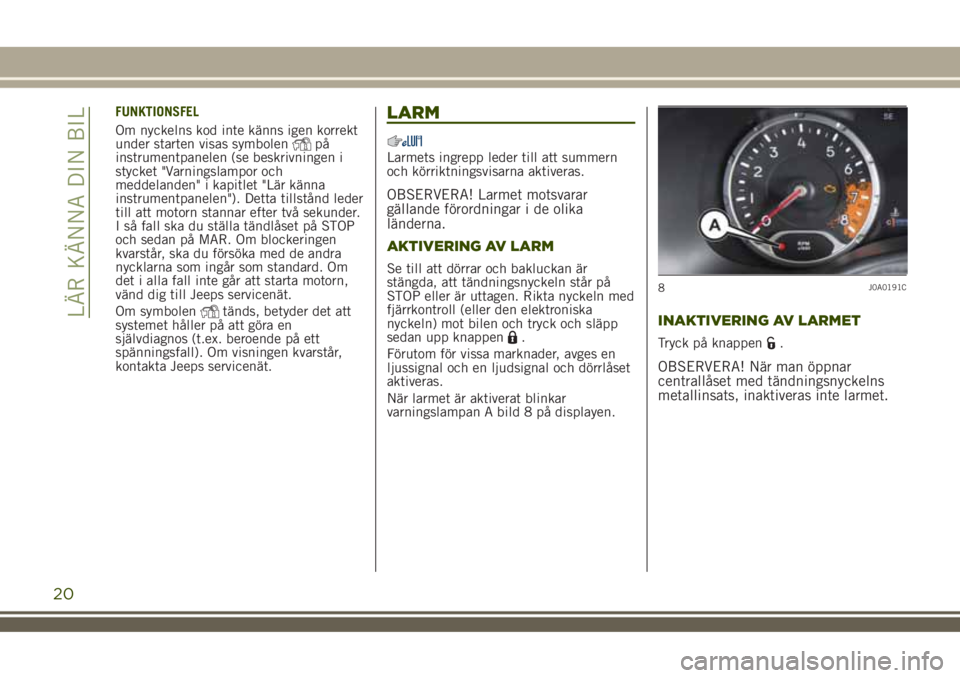

FUNKTIONSFEL
Om nyckelns kod inte känns igen korrekt
under starten visas symbolen
på
instrumentpanelen (se beskrivningen i
stycket "Varningslampor och
meddelanden" i kapitlet "Lär känna
instrumentpanelen"). Detta tillstånd leder
till att motorn stannar efter två sekunder.
I så fall ska du ställa tändlåset på STOP
och sedan på MAR. Om blockeringen
kvarstår, ska du försöka med de andra
nycklarna som ingår som standard. Om
det i alla fall inte går att starta motorn,
vänd dig till Jeeps servicenät.
Om symbolen
tänds, betyder det att
systemet håller på att göra en
självdiagnos (t.ex. beroende på ett
spänningsfall). Om visningen kvarstår,
kontakta Jeeps servicenät.
LARM
Larmets ingrepp leder till att summern
och körriktningsvisarna aktiveras.
OBSERVERA! Larmet motsvarar
gällande förordningar i de olika
länderna.
AKTIVERING AV LARM
Se till att dörrar och bakluckan är
stängda, att tändningsnyckeln står på
STOP eller är uttagen. Rikta nyckeln med
fjärrkontroll (eller den elektroniska
nyckeln) mot bilen och tryck och släpp
sedan upp knappen
.
Förutom för vissa marknader, avges en
ljussignal och en ljudsignal och dörrlåset
aktiveras.
När larmet är aktiverat blinkar
varningslampan A bild 8 på displayen.
INAKTIVERING AV LARMET
Tryck på knappen.
OBSERVERA! När man öppnar
centrallåset med tändningsnyckelns
metallinsats, inaktiveras inte larmet.
8J0A0191C
20
LÄR KÄNNA DIN BIL

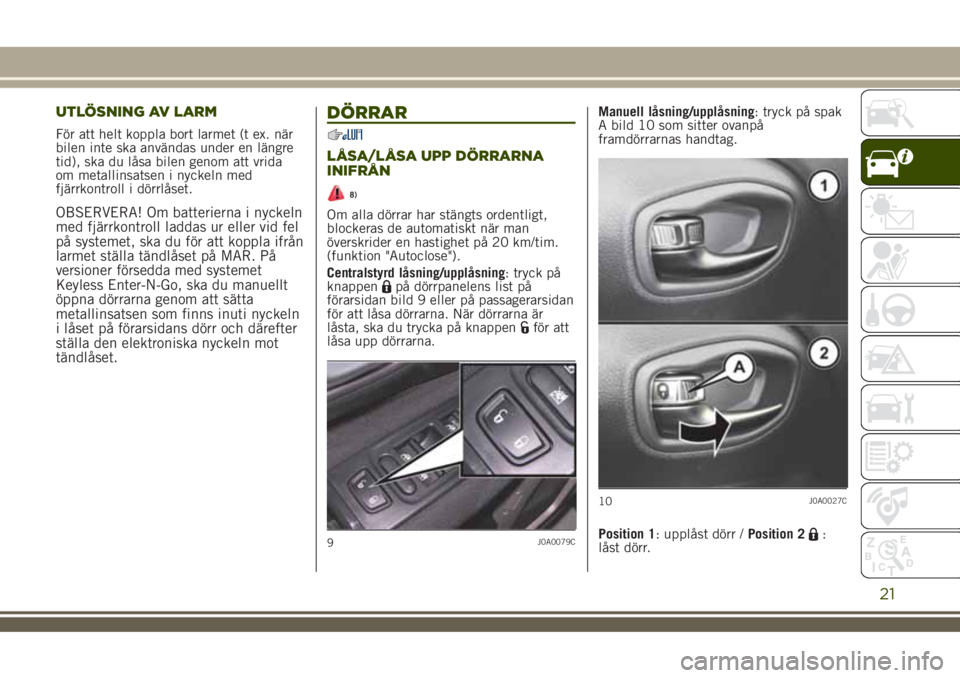

UTLÖSNING AV LARM
För att helt koppla bort larmet (t ex. när
bilen inte ska användas under en längre
tid), ska du låsa bilen genom att vrida
om metallinsatsen i nyckeln med
fjärrkontroll i dörrlåset.
OBSERVERA! Om batterierna i nyckeln
med fjärrkontroll laddas ur eller vid fel
på systemet, ska du för att koppla ifrån
larmet ställa tändlåset på MAR. På
versioner försedda med systemet
Keyless Enter-N-Go, ska du manuellt
öppna dörrarna genom att sätta
metallinsatsen som finns inuti nyckeln
i låset på förarsidans dörr och därefter
ställa den elektroniska nyckeln mot
tändlåset.
DÖRRAR
LÅSA/LÅSA UPP DÖRRARNA
INIFRÅN
8)
Om alla dörrar har stängts ordentligt,
blockeras de automatiskt när man
överskrider en hastighet på 20 km/tim.
(funktion "Autoclose").
Centralstyrd låsning/upplåsning: tryck på
knappen
på dörrpanelens list på
förarsidan bild 9 eller på passagerarsidan
för att låsa dörrarna. När dörrarna är
låsta, ska du trycka på knappen
för att
låsa upp dörrarna.Manuell låsning/upplåsning: tryck på spak
A bild 10 som sitter ovanpå
framdörrarnas handtag.
Position 1: upplåst dörr /Position 2
:
låst dörr.9J0A0079C
10J0A0027C
21

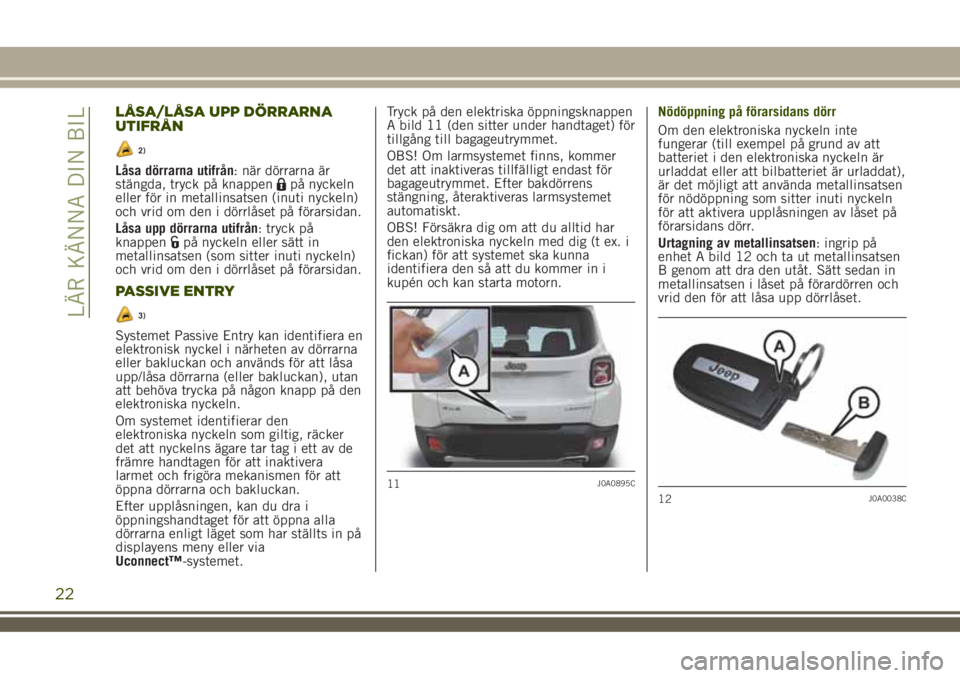

LÅSA/LÅSA UPP DÖRRARNA
UTIFRÅN
2)
Låsa dörrarna utifrån: när dörrarna är
stängda, tryck på knappenpå nyckeln
eller för in metallinsatsen (inuti nyckeln)
och vrid om den i dörrlåset på förarsidan.
Låsa upp dörrarna utifrån: tryck på
knappen
på nyckeln eller sätt in
metallinsatsen (som sitter inuti nyckeln)
och vrid om den i dörrlåset på förarsidan.
PASSIVE ENTRY
3)
Systemet Passive Entry kan identifiera en
elektronisk nyckel i närheten av dörrarna
eller bakluckan och används för att låsa
upp/låsa dörrarna (eller bakluckan), utan
att behöva trycka på någon knapp på den
elektroniska nyckeln.
Om systemet identifierar den
elektroniska nyckeln som giltig, räcker
det att nyckelns ägare tar tag i ett av de
främre handtagen för att inaktivera
larmet och frigöra mekanismen för att
öppna dörrarna och bakluckan.
Efter upplåsningen, kan du dra i
öppningshandtaget för att öppna alla
dörrarna enligt läget som har ställts in på
displayens meny eller via
Uconnect™-systemet.Tryck på den elektriska öppningsknappen
A bild 11 (den sitter under handtaget) för
tillgång till bagageutrymmet.
OBS! Om larmsystemet finns, kommer
det att inaktiveras tillfälligt endast för
bagageutrymmet. Efter bakdörrens
stängning, återaktiveras larmsystemet
automatiskt.
OBS! Försäkra dig om att du alltid har
den elektroniska nyckeln med dig (t ex. i
fickan) för att systemet ska kunna
identifiera den så att du kommer in i
kupén och kan starta motorn.Nödöppning på förarsidans dörr
Om den elektroniska nyckeln inte
fungerar (till exempel på grund av att
batteriet i den elektroniska nyckeln är
urladdat eller att bilbatteriet är urladdat),
är det möjligt att använda metallinsatsen
för nödöppning som sitter inuti nyckeln
för att aktivera upplåsningen av låset på
förarsidans dörr.
Urtagning av metallinsatsen: ingrip på
enhet A bild 12 och ta ut metallinsatsen
B genom att dra den utåt. Sätt sedan in
metallinsatsen i låset på förardörren och
vrid den för att låsa upp dörrlåset.
11J0A0895C
12J0A0038C
22
LÄR KÄNNA DIN BIL

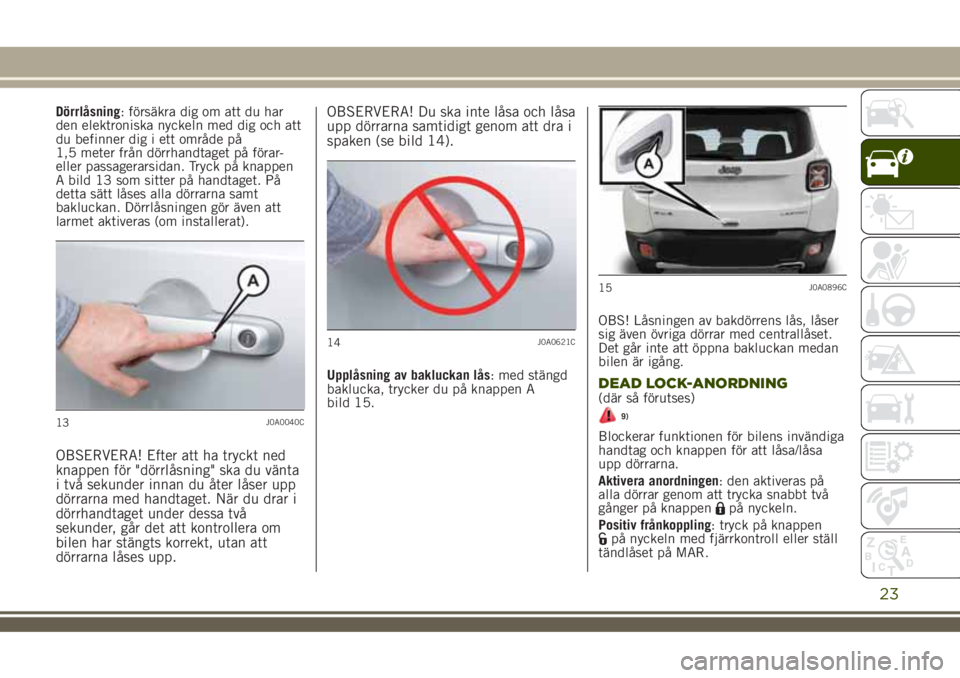

Dörrlåsning: försäkra dig om att du har
den elektroniska nyckeln med dig och att
du befinner dig i ett område på
1,5 meter från dörrhandtaget på förar-
eller passagerarsidan. Tryck på knappen
A bild 13 som sitter på handtaget. På
detta sätt låses alla dörrarna samt
bakluckan. Dörrlåsningen gör även att
larmet aktiveras (om installerat).
OBSERVERA! Efter att ha tryckt ned
knappen för "dörrlåsning" ska du vänta
i två sekunder innan du åter låser upp
dörrarna med handtaget. När du drar i
dörrhandtaget under dessa två
sekunder, går det att kontrollera om
bilen har stängts korrekt, utan att
dörrarna låses upp.OBSERVERA! Du ska inte låsa och låsa
upp dörrarna samtidigt genom att dra i
spaken (se bild 14).
Upplåsning av bakluckan lås: med stängd
baklucka, trycker du på knappen A
bild 15.OBS! Låsningen av bakdörrens lås, låser
sig även övriga dörrar med centrallåset.
Det går inte att öppna bakluckan medan
bilen är igång.DEAD LOCK-ANORDNING(där så förutses)
9)
Blockerar funktionen för bilens invändiga
handtag och knappen för att låsa/låsa
upp dörrarna.
Aktivera anordningen: den aktiveras på
alla dörrar genom att trycka snabbt två
gånger på knappen
på nyckeln.
Positiv frånkoppling: tryck på knappen
på nyckeln med fjärrkontroll eller ställ
tändlåset på MAR.
13J0A0040C
14J0A0621C
15J0A0896C
23

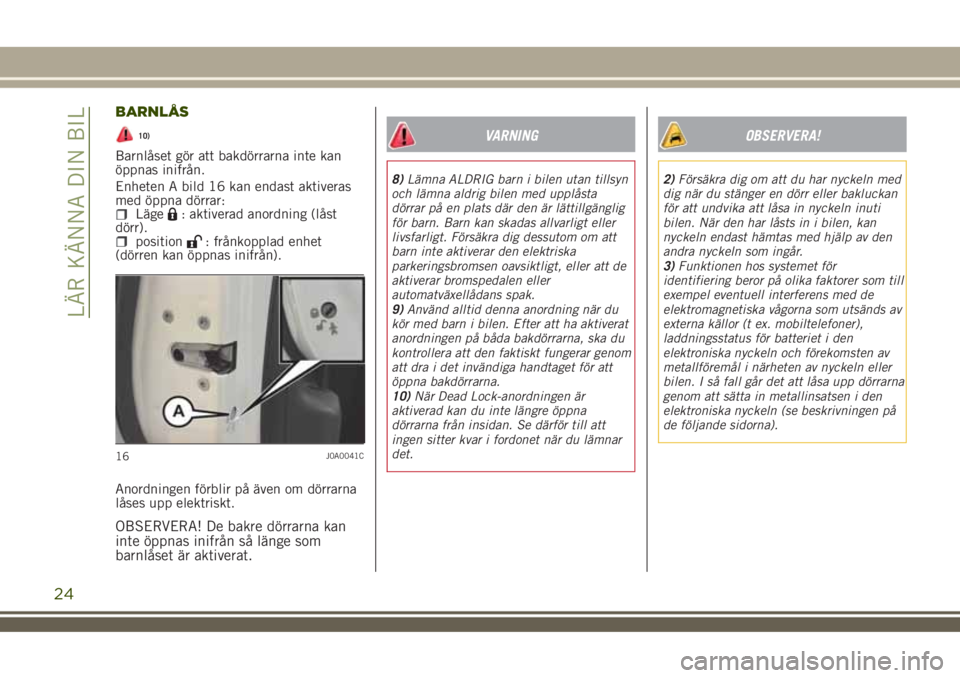

BARNLÅS
10)
Barnlåset gör att bakdörrarna inte kan
öppnas inifrån.
Enheten A bild 16 kan endast aktiveras
med öppna dörrar:
Läge: aktiverad anordning (låst
dörr).
position: frånkopplad enhet
(dörren kan öppnas inifrån).
Anordningen förblir på även om dörrarna
låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan
inte öppnas inifrån så länge som
barnlåset är aktiverat.
VARNING
8)Lämna ALDRIG barn i bilen utan tillsyn
och lämna aldrig bilen med upplåsta
dörrar på en plats där den är lättillgänglig
för barn. Barn kan skadas allvarligt eller
livsfarligt. Försäkra dig dessutom om att
barn inte aktiverar den elektriska
parkeringsbromsen oavsiktligt, eller att de
aktiverar bromspedalen eller
automatväxellådans spak.
9)Använd alltid denna anordning när du
kör med barn i bilen. Efter att ha aktiverat
anordningen på båda bakdörrarna, ska du
kontrollera att den faktiskt fungerar genom
att dra i det invändiga handtaget för att
öppna bakdörrarna.
10)När Dead Lock-anordningen är
aktiverad kan du inte längre öppna
dörrarna från insidan. Se därför till att
ingen sitter kvar i fordonet när du lämnar
det.
OBSERVERA!
2)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti
bilen. När den har låsts in i bilen, kan
nyckeln endast hämtas med hjälp av den
andra nyckeln som ingår.
3)Funktionen hos systemet för
identifiering beror på olika faktorer som till
exempel eventuell interferens med de
elektromagnetiska vågorna som utsänds av
externa källor (t ex. mobiltelefoner),
laddningsstatus för batteriet i den
elektroniska nyckeln och förekomsten av
metallföremål i närheten av nyckeln eller
bilen. I så fall går det att låsa upp dörrarna
genom att sätta in metallinsatsen i den
elektroniska nyckeln (se beskrivningen på
de följande sidorna).
16J0A0041C
24
LÄR KÄNNA DIN BIL

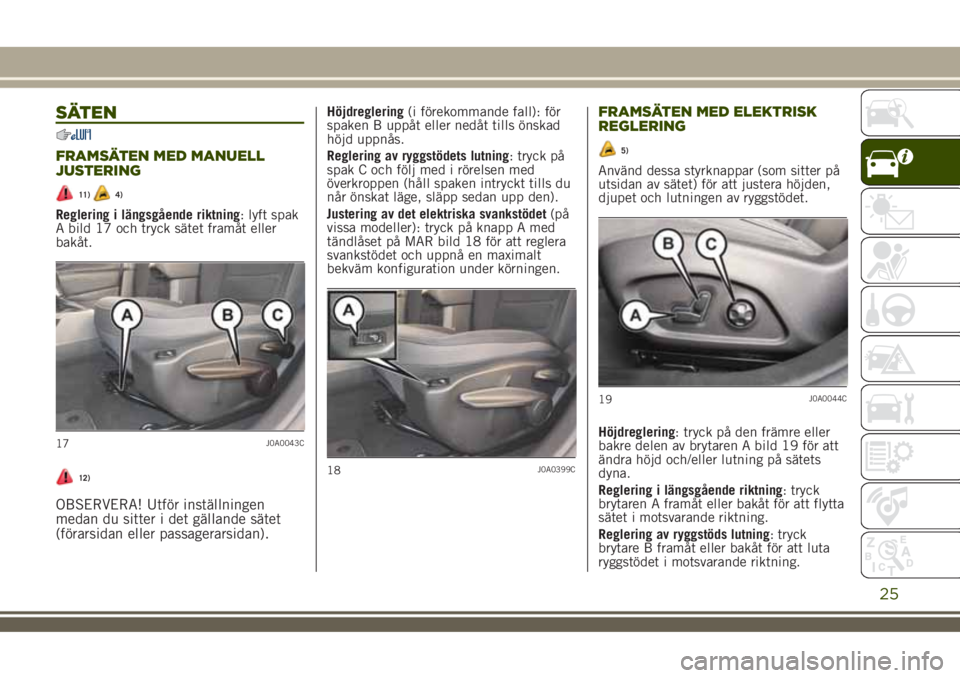

SÄTEN
FRAMSÄTEN MED MANUELL
JUSTERING
11)4)
Reglering i längsgående riktning: lyft spak
A bild 17 och tryck sätet framåt eller
bakåt.
12)
OBSERVERA! Utför inställningen
medan du sitter i det gällande sätet
(förarsidan eller passagerarsidan).
Höjdreglering(i förekommande fall): för
spaken B uppåt eller nedåt tills önskad
höjd uppnås.
Reglering av ryggstödets lutning: tryck på
spak C och följ med i rörelsen med
överkroppen (håll spaken intryckt tills du
når önskat läge, släpp sedan upp den).
Justering av det elektriska svankstödet(på
vissa modeller): tryck på knapp A med
tändlåset på MAR bild 18 för att reglera
svankstödet och uppnå en maximalt
bekväm konfiguration under körningen.FRAMSÄTEN MED ELEKTRISK
REGLERING
5)
Använd dessa styrknappar (som sitter på
utsidan av sätet) för att justera höjden,
djupet och lutningen av ryggstödet.
Höjdreglering: tryck på den främre eller
bakre delen av brytaren A bild 19 för att
ändra höjd och/eller lutning på sätets
dyna.
Reglering i längsgående riktning: tryck
brytaren A framåt eller bakåt för att flytta
sätet i motsvarande riktning.
Reglering av ryggstöds lutning: tryck
brytare B framåt eller bakåt för att luta
ryggstödet i motsvarande riktning.
17J0A0043C
18J0A0399C
19J0A0044C
25

Elektrisk reglering av svankstödet(i
förekommande fall): använd styrspaken C
för att aktivera stödanordningen till
svankområdet för att uppnå en så
bekväm körinställning som möjligt.
ELEKTRISK UPPVÄRMNING AV
FRAMSÄTENA
(om tillgänglig)
Med tändningsnyckeln på MAR, tryck på
knapparna
bild 20.
Det går att välja mellan två
uppvärmningsnivåer: "minsta
uppvärmningsnivå" (en orange lysdiod
lyser på knapparna) / "maximal
uppvärmningsnivå" (två orangea lysdioder
lyser på knapparna).När en uppvärmningsnivå har valts,
måste du vänta några minuter innan den
träder i kraft.
OBSERVERA! För att skydda
batteriladdningen, är det inte tillåtet
att aktivera denna funktion med
avstängd motor.
Auto On Comfort (där så förutses)
Om utomhustemperaturen är under
4,4° C, aktiveras förarsätets elektriska
uppvärmningsfunktion automatiskt på
"maximal uppvärmning" varje gång du
sätter på motorn. Funktionen kan
aktiveras eller inaktiveras via menyn i
Uconnect™-systemet.
BAKSÄTEN
Delvis förstoring av bagageutrymmet
(1/3 eller 2/3)
6)
Gör så här:Ta bort hatthyllan, om installerad.Sänk huvudstöden på baksätet helt.Försäkra dig om att säkerhetsbältet är
placerat på listen A bild 21;
Använd spak B för att fälla den
önskade delen (vänster eller höger) av
ryggstödet. Ryggstödet fälls automatiskt
framåt. Om nödvändigt kan du följa med
i ryggstödets rörelse under den första
fasen av nedfällningen. Lyftningen av
spaken visas med ett rött band.Återställa ryggstöden
13) 14)
Flytta säkerhetsbältena i sidled och
kontrollera att bältena är korrekt
utsträckta utan att vara vridna. Se till att
den inte kläms fast bakom sätenas
ryggstöd.
Försäkra dig om att säkerhetsbältena är
placerade på listerna A bild 21 (i
förekommande fall), lyft sedan
ryggstöden genom att trycka dem bakåt
tills du hör blockeringsljudet från båda
fästmekanismerna som sitter på sidan.
Kontrollera att det "röda fältet" bredvid
spakarna A bild 21 försvinner (det "röda
bandet" indikerar att ryggstödet inte är
fixerat).
20J0A0898C
21J0A0045C
26
LÄR KÄNNA DIN BIL

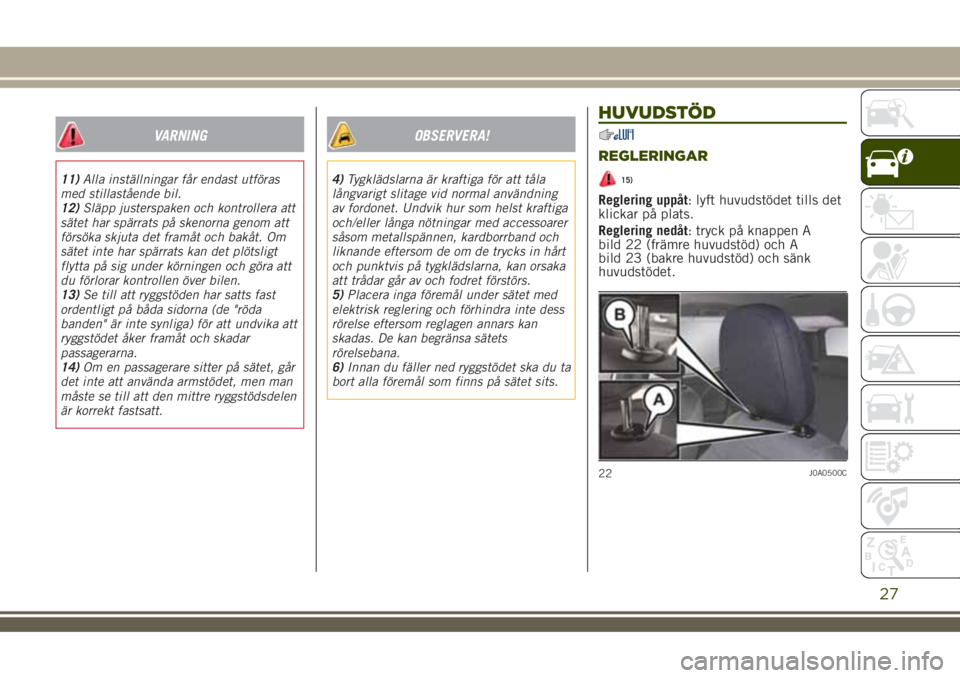

VARNING
11)Alla inställningar får endast utföras
med stillastående bil.
12)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.
13)Se till att ryggstöden har satts fast
ordentligt på båda sidorna (de "röda
banden" är inte synliga) för att undvika att
ryggstödet åker framåt och skadar
passagerarna.
14)Om en passagerare sitter på sätet, går
det inte att använda armstödet, men man
måste se till att den mittre ryggstödsdelen
är korrekt fastsatt.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning
av fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
5)Placera inga föremål under sätet med
elektrisk reglering och förhindra inte dess
rörelse eftersom reglagen annars kan
skadas. De kan begränsa sätets
rörelsebana.
6)Innan du fäller ned ryggstödet ska du ta
bort alla föremål som finns på sätet sits.
HUVUDSTÖD
REGLERINGAR
15)
Reglering uppåt: lyft huvudstödet tills det
klickar på plats.
Reglering nedåt: tryck på knappen A
bild 22 (främre huvudstöd) och A
bild 23 (bakre huvudstöd) och sänk
huvudstödet.
22J0A0500C
27

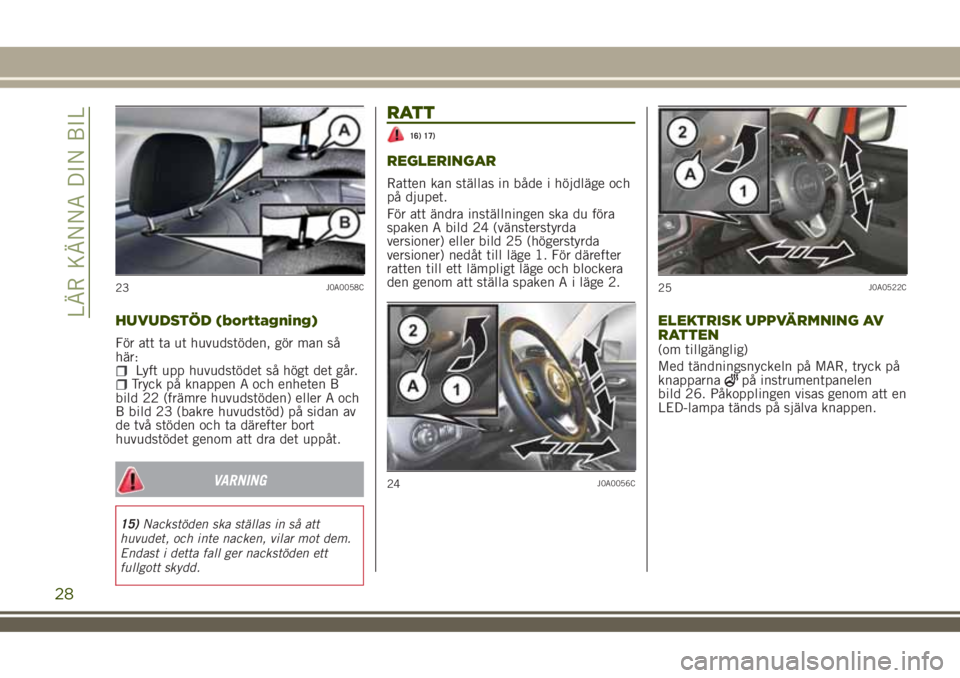

HUVUDSTÖD (borttagning)
För att ta ut huvudstöden, gör man så
här:
Lyft upp huvudstödet så högt det går.Tryck på knappen A och enheten B
bild 22 (främre huvudstöden) eller A och
B bild 23 (bakre huvudstöd) på sidan av
de två stöden och ta därefter bort
huvudstödet genom att dra det uppåt.
VARNING
15)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd.
RATT
16) 17)
REGLERINGAR
Ratten kan ställas in både i höjdläge och
på djupet.
För att ändra inställningen ska du föra
spaken A bild 24 (vänsterstyrda
versioner) eller bild 25 (högerstyrda
versioner) nedåt till läge 1. För därefter
ratten till ett lämpligt läge och blockera
den genom att ställa spaken A i läge 2.
ELEKTRISK UPPVÄRMNING AV
RATTEN
(om tillgänglig)
Med tändningsnyckeln på MAR, tryck på
knapparna
på instrumentpanelen
bild 26. Påkopplingen visas genom att en
LED-lampa tänds på själva knappen.
23J0A0058C
24J0A0056C
25J0A0522C
28
LÄR KÄNNA DIN BIL
