JEEP RENEGADE 2018 Drift- och underhållshandbok (in Swedish)

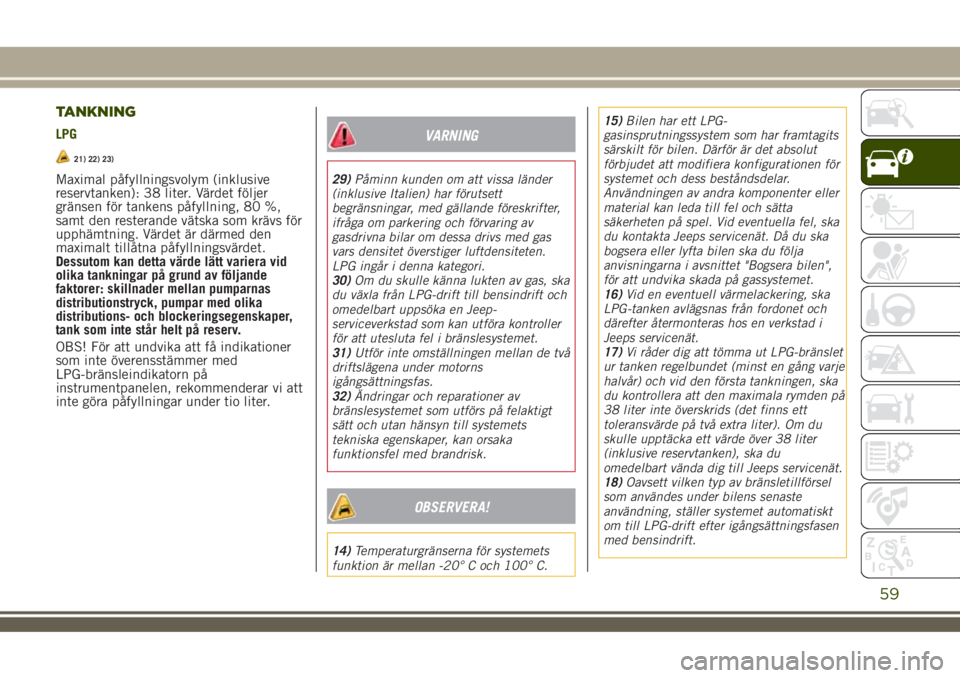

TANKNING
LPG
21) 22) 23)
Maximal påfyllningsvolym (inklusive
reservtanken): 38 liter. Värdet följer
gränsen för tankens påfyllning, 80 %,
samt den resterande vätska som krävs för
upphämtning. Värdet är därmed den
maximalt tillåtna påfyllningsvärdet.
Dessutom kan detta värde lätt variera vid
olika tankningar på grund av följande
faktorer: skillnader mellan pumparnas
distributionstryck, pumpar med olika
distributions- och blockeringsegenskaper,
tank som inte står helt på reserv.
OBS! För att undvika att få indikationer
som inte överensstämmer med
LPG-bränsleindikatorn på
instrumentpanelen, rekommenderar vi att
inte göra påfyllningar under tio liter.
VARNING
29)Påminn kunden om att vissa länder
(inklusive Italien) har förutsett
begränsningar, med gällande föreskrifter,
ifråga om parkering och förvaring av
gasdrivna bilar om dessa drivs med gas
vars densitet överstiger luftdensiteten.
LPG ingår i denna kategori.
30)Om du skulle känna lukten av gas, ska
du växla från LPG-drift till bensindrift och
omedelbart uppsöka en Jeep-
serviceverkstad som kan utföra kontroller
för att utesluta fel i bränslesystemet.
31)Utför inte omställningen mellan de två
driftslägena under motorns
igångsättningsfas.
32)Ändringar och reparationer av
bränslesystemet som utförs på felaktigt
sätt och utan hänsyn till systemets
tekniska egenskaper, kan orsaka
funktionsfel med brandrisk.
OBSERVERA!
14)Temperaturgränserna för systemets
funktion är mellan -20° C och 100° C.15)Bilen har ett LPG-
gasinsprutningssystem som har framtagits
särskilt för bilen. Därför är det absolut
förbjudet att modifiera konfigurationen för
systemet och dess beståndsdelar.
Användningen av andra komponenter eller
material kan leda till fel och sätta
säkerheten på spel. Vid eventuella fel, ska
du kontakta Jeeps servicenät. Då du ska
bogsera eller lyfta bilen ska du följa
anvisningarna i avsnittet "Bogsera bilen",
för att undvika skada på gassystemet.
16)Vid en eventuell värmelackering, ska
LPG-tanken avlägsnas från fordonet och
därefter återmonteras hos en verkstad i
Jeeps servicenät.
17)Vi råder dig att tömma ut LPG-bränslet
ur tanken regelbundet (minst en gång varje
halvår) och vid den första tankningen, ska
du kontrollera att den maximala rymden på
38 liter inte överskrids (det finns ett
toleransvärde på två extra liter). Om du
skulle upptäcka ett värde över 38 liter
(inklusive reservtanken), ska du
omedelbart vända dig till Jeeps servicenät.
18)Oavsett vilken typ av bränsletillförsel
som användes under bilens senaste
användning, ställer systemet automatiskt
om till LPG-drift efter igångsättningsfasen
med bensindrift.
59

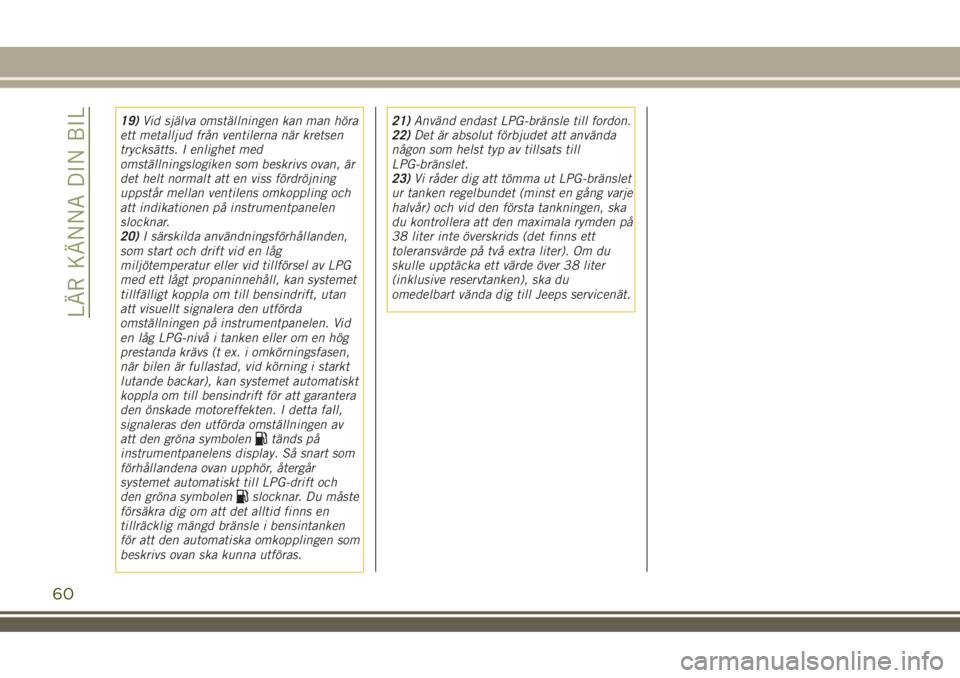

19)Vid själva omställningen kan man höra
ett metalljud från ventilerna när kretsen
trycksätts. I enlighet med
omställningslogiken som beskrivs ovan, är
det helt normalt att en viss fördröjning
uppstår mellan ventilens omkoppling och
att indikationen på instrumentpanelen
slocknar.
20)I särskilda användningsförhållanden,
som start och drift vid en låg
miljötemperatur eller vid tillförsel av LPG
med ett lågt propaninnehåll, kan systemet
tillfälligt koppla om till bensindrift, utan
att visuellt signalera den utförda
omställningen på instrumentpanelen. Vid
en låg LPG-nivå i tanken eller om en hög
prestanda krävs (t ex. i omkörningsfasen,
när bilen är fullastad, vid körning i starkt
lutande backar), kan systemet automatiskt
koppla om till bensindrift för att garantera
den önskade motoreffekten. I detta fall,
signaleras den utförda omställningen av
att den gröna symbolen
tänds på
instrumentpanelens display. Så snart som
förhållandena ovan upphör, återgår
systemet automatiskt till LPG-drift och
den gröna symbolen
slocknar. Du måste
försäkra dig om att det alltid finns en
tillräcklig mängd bränsle i bensintanken
för att den automatiska omkopplingen som
beskrivs ovan ska kunna utföras.21)Använd endast LPG-bränsle till fordon.
22)Det är absolut förbjudet att använda
någon som helst typ av tillsats till
LPG-bränslet.
23)Vi råder dig att tömma ut LPG-bränslet
ur tanken regelbundet (minst en gång varje
halvår) och vid den första tankningen, ska
du kontrollera att den maximala rymden på
38 liter inte överskrids (det finns ett
toleransvärde på två extra liter). Om du
skulle upptäcka ett värde över 38 liter
(inklusive reservtanken), ska du
omedelbart vända dig till Jeeps servicenät.
60
LÄR KÄNNA DIN BIL

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.EOBD-SYSTEM (European On Board
Diagnosis)..................62
INSTRUMENTPANEL OCH
REGLAGE..................63
DISPLAY...................65
FÄRDDATOR................68
VARNINGSLAMPOR OCH
MEDDELANDEN..............69
61

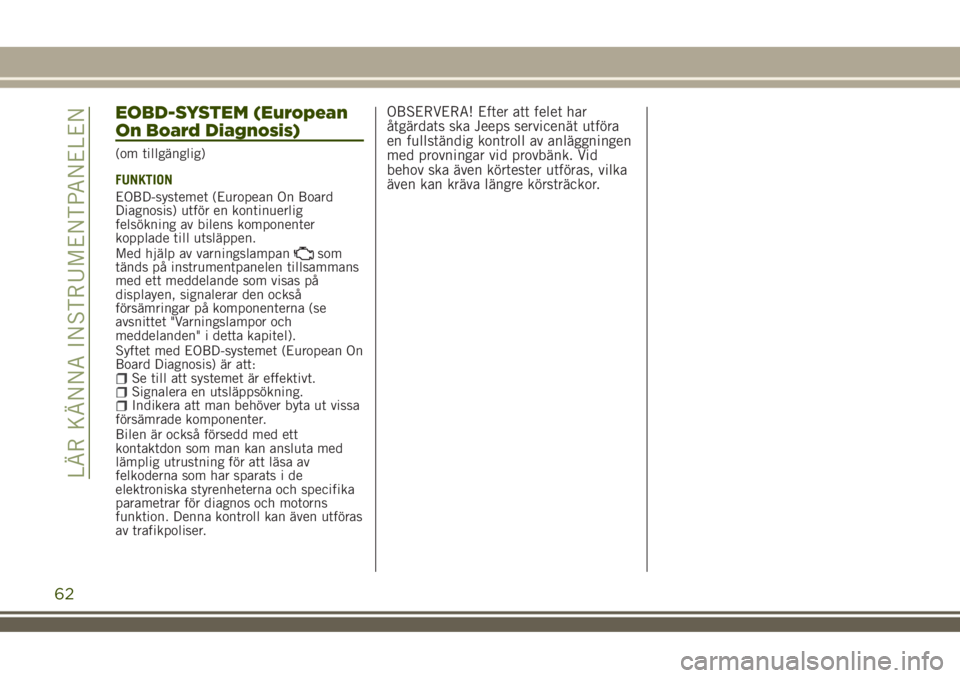

EOBD-SYSTEM (European
On Board Diagnosis)
(om tillgänglig)
FUNKTION
EOBD-systemet (European On Board
Diagnosis) utför en kontinuerlig
felsökning av bilens komponenter
kopplade till utsläppen.
Med hjälp av varningslampan
som
tänds på instrumentpanelen tillsammans
med ett meddelande som visas på
displayen, signalerar den också
försämringar på komponenterna (se
avsnittet "Varningslampor och
meddelanden" i detta kapitel).
Syftet med EOBD-systemet (European On
Board Diagnosis) är att:
Se till att systemet är effektivt.Signalera en utsläppsökning.Indikera att man behöver byta ut vissa
försämrade komponenter.
Bilen är också försedd med ett
kontaktdon som man kan ansluta med
lämplig utrustning för att läsa av
felkoderna som har sparats i de
elektroniska styrenheterna och specifika
parametrar för diagnos och motorns
funktion. Denna kontroll kan även utföras
av trafikpoliser.
OBSERVERA! Efter att felet har
åtgärdats ska Jeeps servicenät utföra
en fullständig kontroll av anläggningen
med provningar vid provbänk. Vid
behov ska även körtester utföras, vilka
även kan kräva längre körsträckor.
62
LÄR KÄNNA INSTRUMENTPANELEN

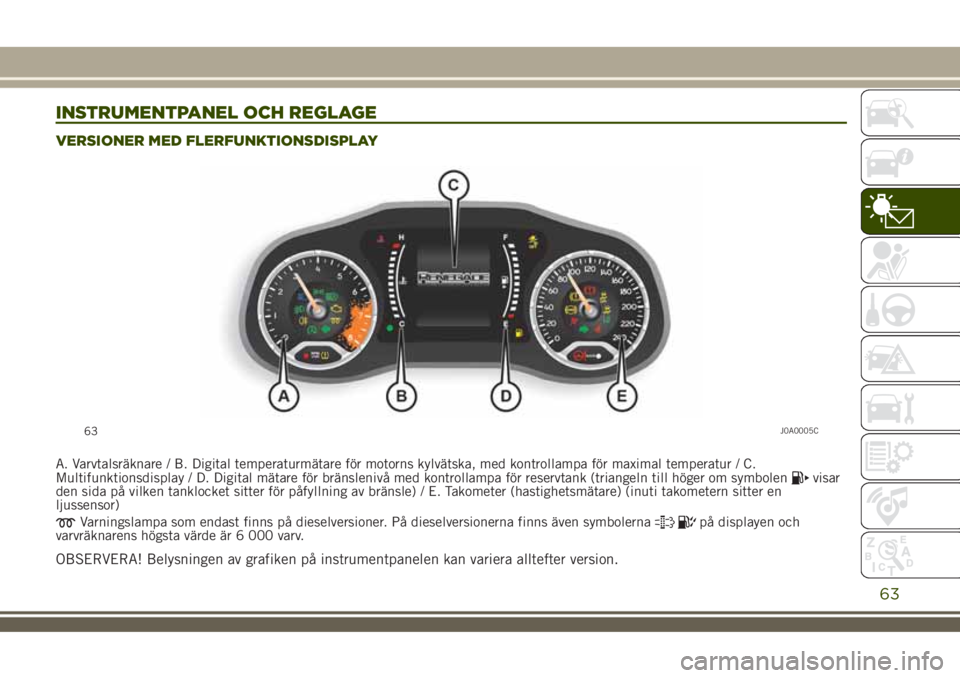

INSTRUMENTPANEL OCH REGLAGE
VERSIONER MED FLERFUNKTIONSDISPLAY
A. Varvtalsräknare / B. Digital temperaturmätare för motorns kylvätska, med kontrollampa för maximal temperatur / C.
Multifunktionsdisplay / D. Digital mätare för bränslenivå med kontrollampa för reservtank (triangeln till höger om symbolenvisar
den sida på vilken tanklocket sitter för påfyllning av bränsle) / E. Takometer (hastighetsmätare) (inuti takometern sitter en
ljussensor)
Varningslampa som endast finns på dieselversioner. På dieselversionerna finns även symbolernapå displayen och
varvräknarens högsta värde är 6 000 varv.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
63J0A0005C
63

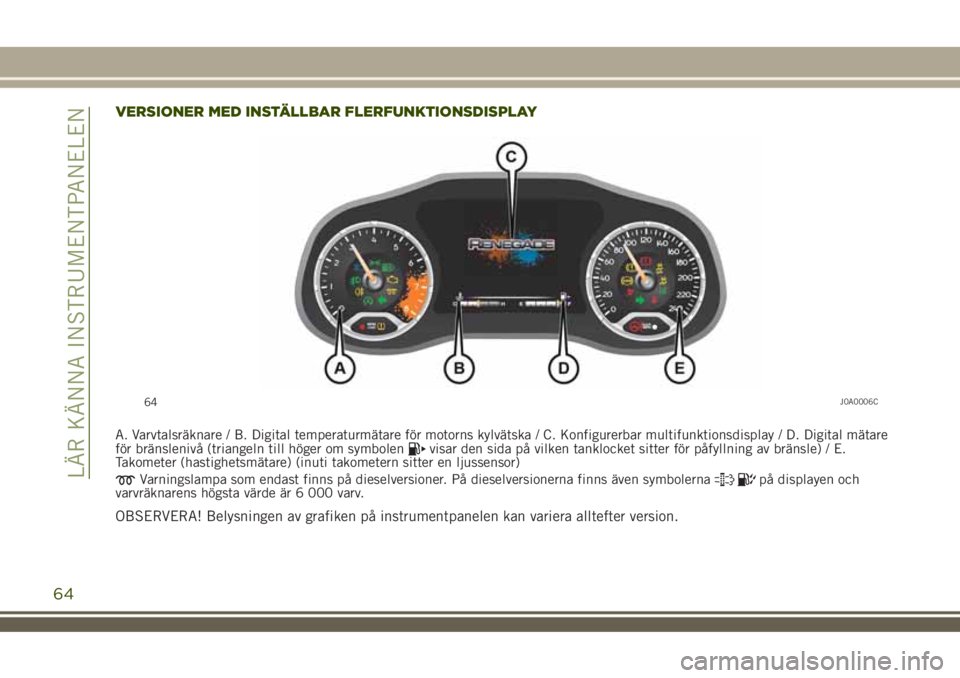

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAY
A. Varvtalsräknare / B. Digital temperaturmätare för motorns kylvätska / C. Konfigurerbar multifunktionsdisplay / D. Digital mätare
för bränslenivå (triangeln till höger om symbolenvisar den sida på vilken tanklocket sitter för påfyllning av bränsle) / E.
Takometer (hastighetsmätare) (inuti takometern sitter en ljussensor)
Varningslampa som endast finns på dieselversioner. På dieselversionerna finns även symbolernapå displayen och
varvräknarens högsta värde är 6 000 varv.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
64J0A0006C
64
LÄR KÄNNA INSTRUMENTPANELEN

DISPLAY
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 65:
Övre område av displayen (A): tid, Gear
Shift Indicator (indikationer om växling)
(i förekommande fall), iläggning av växel
(versioner med automatväxellåda -
berörda versioner och marknader),
utomhustemperatur, kompassens
indikationer, datum.
Mittre område på displayen (B): bilens
hastighet, varningsmeddelanden/
eventuella felsignaleringar.
Undre område av displayen (C): totalt
antal kilometer (eller miles) som körts
och eventuella symboler för
felsignaleringar.
INSTÄLLBAR
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 66:
Övre område av displayen (A): tid,
utomhustemperatur, indikationer från
kompassen, datum.
Mittre område på displayen (B): bilens
hastighet, varningsmeddelanden/
eventuella felsignaleringar.
Displayens under område (C): totalt
antal kilometer (eller miles) som körts,
digitala temperaturindikatorer för
motorkylvätskan och bränslenivån.
65J0A2004C
66J0A2005C
65

VÄXELINDIKATOR(i förekommande fall)
GSI-systemet (Gear Shift Indicator) ger
föraren förslag om växling genom en
särskild indikation på displayen . Med
hjälp av GSI meddelas föraren om att
övergången till en annan växel kan
minska bränsleförbrukningen.
Ikon SHIFT UP (
SHIFT) på displayen:
råd om uppväxling.
Ikon SHIFT DOWN (
SHIFT) på
displayen: råd om nedväxling.
Indikationen på displayen fortsätter att
lysa tills föraren växlar eller tills
körförhållandena blir sådana att en
växling inte längre är nödvändig för att
optimera förbrukningen.
KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 67.
De gör att man kan välja alternativen på
displayens huvudmeny (se beskrivningen
i avsnittet "Huvudmeny").
/: tryck på knapparna och
släpp sedan upp dem för att bläddra
uppåt eller nedåt i huvudmenyn och
undermenyerna.
/: tryck på knapparna och släpp
upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
huvudmenyn. Knappen
används också
för att gå ut ur huvudmenyn.
OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
huvudmenyn. Håll knappen nedtryckt i
en sekund för att åter inställa
funktionerna som visas väljs.
HUVUDMENY
Menyalternativ
Menyn omfattar följande alternativ:
SPEEDOMETERVEHICLE INFODRIVER ASSISTFUEL ECOTRIPSTOP/STARTAUDIOBUZZERDISPLAY SETUPVEHICLE SETUP
Visningsläget för menyalternativen (i
versaler eller gemener) varierar enligt
visningstyp.
Vissa alternativ leder vidare till en
undermeny.
Om systemetUconnect™har installerats,
hanteras och visas vissa menyalternativ
av det sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
tilläggetUconnect™).
67J0A0189C
66
LÄR KÄNNA INSTRUMENTPANELEN

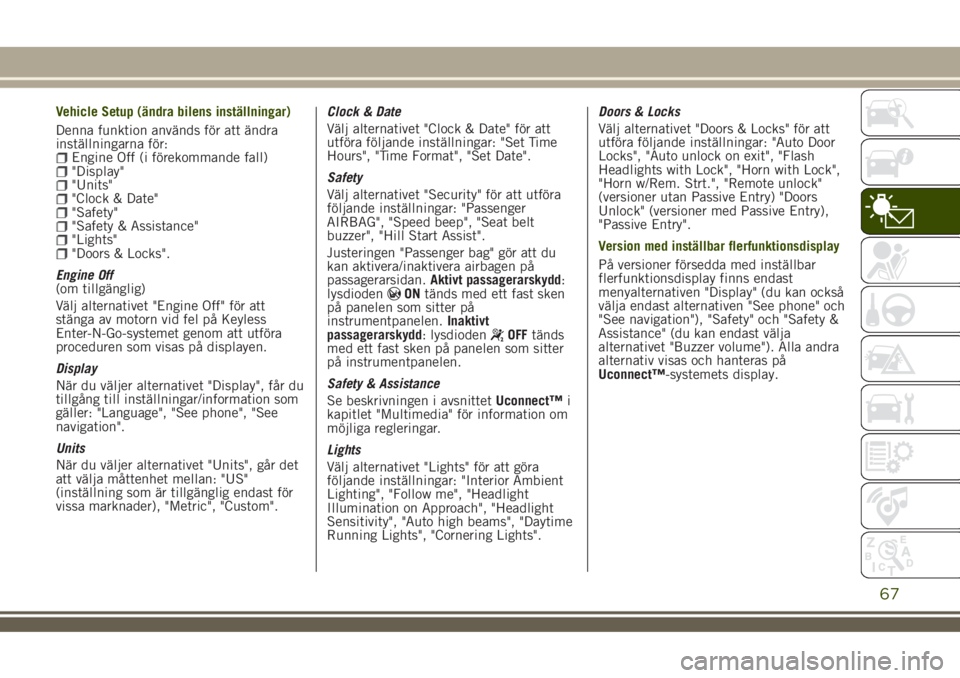

Vehicle Setup (ändra bilens inställningar)
Denna funktion används för att ändra
inställningarna för:
Engine Off (i förekommande fall)"Display""Units""Clock & Date""Safety""Safety & Assistance""Lights""Doors & Locks".
Engine Off
(om tillgänglig)
Välj alternativet "Engine Off" för att
stänga av motorn vid fel på Keyless
Enter-N-Go-systemet genom att utföra
proceduren som visas på displayen.
Display
När du väljer alternativet "Display", får du
tillgång till inställningar/information som
gäller: "Language", "See phone", "See
navigation".
Units
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "US"
(inställning som är tillgänglig endast för
vissa marknader), "Metric", "Custom".Clock & Date
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set Time
Hours", "Time Format", "Set Date".
Safety
Välj alternativet "Security" för att utföra
följande inställningar: "Passenger
AIRBAG", "Speed beep", "Seat belt
buzzer", "Hill Start Assist".
Justeringen "Passenger bag" gör att du
kan aktivera/inaktivera airbagen på
passagerarsidan.Aktivt passagerarskydd:
lysdioden
ONtänds med ett fast sken
på panelen som sitter på
instrumentpanelen.Inaktivt
passagerarskydd: lysdioden
OFFtänds
med ett fast sken på panelen som sitter
på instrumentpanelen.
Safety & Assistance
Se beskrivningen i avsnittetUconnect™i
kapitlet "Multimedia" för information om
möjliga regleringar.
Lights
Välj alternativet "Lights" för att göra
följande inställningar: "Interior Ambient
Lighting", "Follow me", "Headlight
Illumination on Approach", "Headlight
Sensitivity", "Auto high beams", "Daytime
Running Lights", "Cornering Lights".Doors & Locks
Välj alternativet "Doors & Locks" för att
utföra följande inställningar: "Auto Door
Locks", "Auto unlock on exit", "Flash
Headlights with Lock", "Horn with Lock",
"Horn w/Rem. Strt.", "Remote unlock"
(versioner utan Passive Entry) "Doors
Unlock" (versioner med Passive Entry),
"Passive Entry".
Version med inställbar flerfunktionsdisplay
På versioner försedda med inställbar
flerfunktionsdisplay finns endast
menyalternativen "Display" (du kan också
välja endast alternativen "See phone" och
"See navigation"), "Safety" och "Safety &
Assistance" (du kan endast välja
alternativet "Buzzer volume"). Alla andra
alternativ visas och hanteras på
Uconnect™-systemets display.
67

FÄRDDATOR
Med hjälp av färddatorn visas mätvärden
för bilens funktionstillstånd när
tändningsnyckeln står i läget MAR.
Denna funktion kännetecknas av två
separata minnen, "Trip A" och "Trip B"
där man registrerar uppgifterna för de
"slutförda resorna" som bilen gjort och de
fungerar oberoende från varandra.
“Trip A”möjliggör visning av följande
värden: "körsträcka A", "genomsnittlig
förbrukning A", "restid (körningens
tidslängd) A".
“Trip B”möjliggör visning av följande
värden: "körsträcka B, "genomsnittlig
förbrukning B, "restid (körningens
tidslängd) B. "Trip B" är en funktion som
kan uteslutas.
De båda funktionerna kan initialiseras
(reset - början av en ny resa).
För att nollställa värdena för "Trip A" och
"Trip B", tryck på knappenOKpå
rattreglagen och håll den nedtryckt.
OBS! Värdena “Autonomi” och
“Omedelbar förbrukning” kan inte
nollställas.
68
LÄR KÄNNA INSTRUMENTPANELEN
