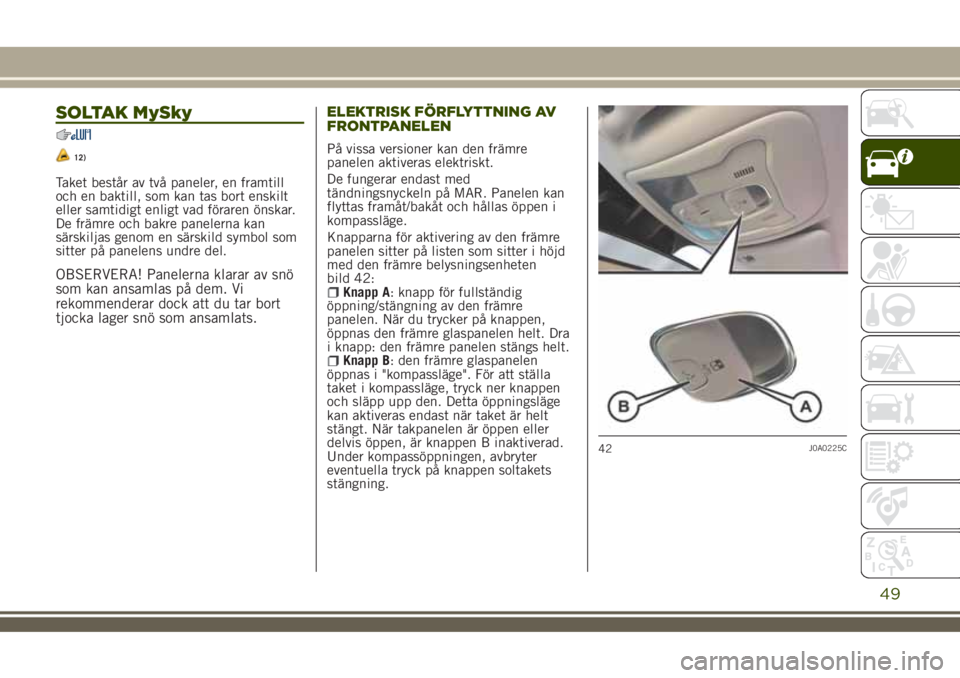

SOLTAK MySky
12)
Taket består av två paneler, en framtill
och en baktill, som kan tas bort enskilt
eller samtidigt enligt vad föraren önskar.
De främre och bakre panelerna kan
särskiljas genom en särskild symbol som
sitter på panelens undre del.
OBSERVERA! Panelerna klarar av snö
som kan ansamlas på dem. Vi
rekommenderar dock att du tar bort
tjocka lager snö som ansamlats.ELEKTRISK FÖRFLYTTNING AV
FRONTPANELEN
På vissa versioner kan den främre
panelen aktiveras elektriskt.
De fungerar endast med
tändningsnyckeln på MAR. Panelen kan
flyttas framåt/bakåt och hållas öppen i
kompassläge.
Knapparna för aktivering av den främre
panelen sitter på listen som sitter i höjd
med den främre belysningsenheten
bild 42:
Knapp A: knapp för fullständig
öppning/stängning av den främre
panelen. När du trycker på knappen,
öppnas den främre glaspanelen helt. Dra
i knapp: den främre panelen stängs helt.
Knapp B: den främre glaspanelen
öppnas i "kompassläge". För att ställa
taket i kompassläge, tryck ner knappen
och släpp upp den. Detta öppningsläge
kan aktiveras endast när taket är helt
stängt. När takpanelen är öppen eller
delvis öppen, är knappen B inaktiverad.
Under kompassöppningen, avbryter
eventuella tryck på knappen soltakets
stängning.
42J0A0225C
49

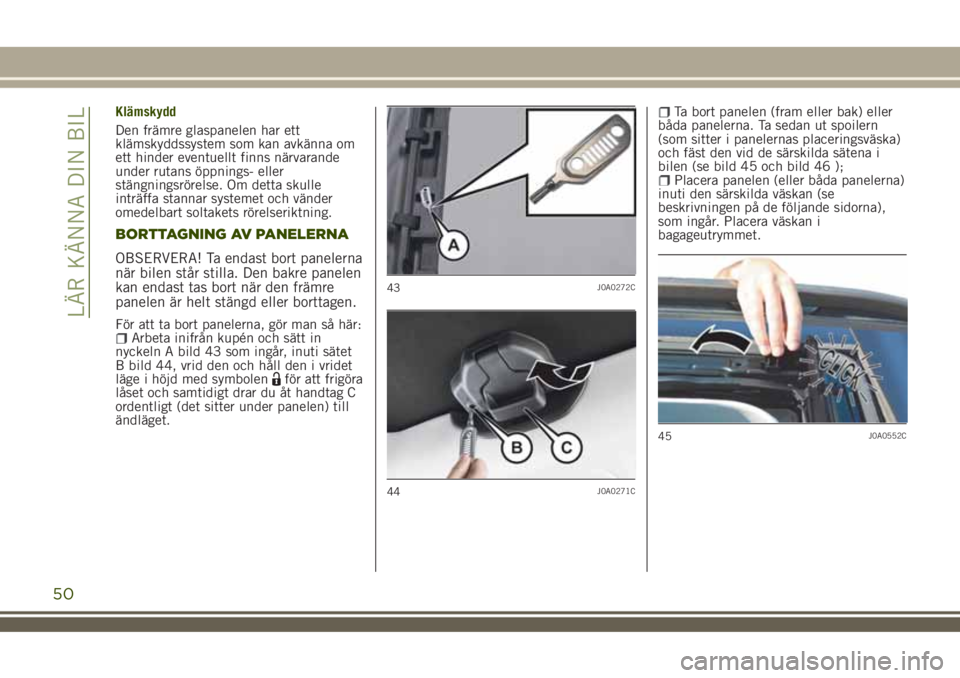

Klämskydd
Den främre glaspanelen har ett
klämskyddssystem som kan avkänna om
ett hinder eventuellt finns närvarande
under rutans öppnings- eller
stängningsrörelse. Om detta skulle
inträffa stannar systemet och vänder
omedelbart soltakets rörelseriktning.
BORTTAGNING AV PANELERNA
OBSERVERA! Ta endast bort panelerna
när bilen står stilla. Den bakre panelen
kan endast tas bort när den främre
panelen är helt stängd eller borttagen.
För att ta bort panelerna, gör man så här:Arbeta inifrån kupén och sätt in
nyckeln A bild 43 som ingår, inuti sätet
B bild 44, vrid den och håll den i vridet
läge i höjd med symbolen
för att frigöra
låset och samtidigt drar du åt handtag C
ordentligt (det sitter under panelen) till
ändläget.
Ta bort panelen (fram eller bak) eller
båda panelerna. Ta sedan ut spoilern
(som sitter i panelernas placeringsväska)
och fäst den vid de särskilda sätena i
bilen (se bild 45 och bild 46 );
Placera panelen (eller båda panelerna)
inuti den särskilda väskan (se
beskrivningen på de följande sidorna),
som ingår. Placera väskan i
bagageutrymmet.
43J0A0272C
44J0A0271C
45J0A0552C
50
LÄR KÄNNA DIN BIL

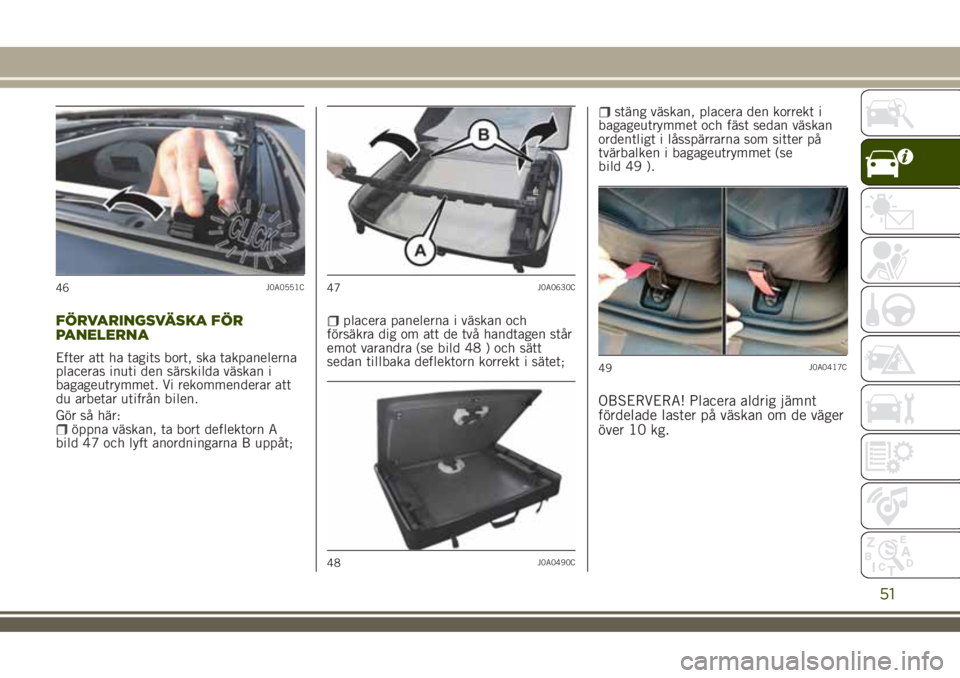

FÖRVARINGSVÄSKA FÖR
PANELERNA
Efter att ha tagits bort, ska takpanelerna
placeras inuti den särskilda väskan i
bagageutrymmet. Vi rekommenderar att
du arbetar utifrån bilen.
Gör så här:
öppna väskan, ta bort deflektorn A
bild 47 och lyft anordningarna B uppåt;
placera panelerna i väskan och
försäkra dig om att de två handtagen står
emot varandra (se bild 48 ) och sätt
sedan tillbaka deflektorn korrekt i sätet;
stäng väskan, placera den korrekt i
bagageutrymmet och fäst sedan väskan
ordentligt i låsspärrarna som sitter på
tvärbalken i bagageutrymmet (se
bild 49 ).
OBSERVERA! Placera aldrig jämnt
fördelade laster på väskan om de väger
över 10 kg.
46J0A0551C47J0A0630C
48J0A0490C
49J0A0417C
51

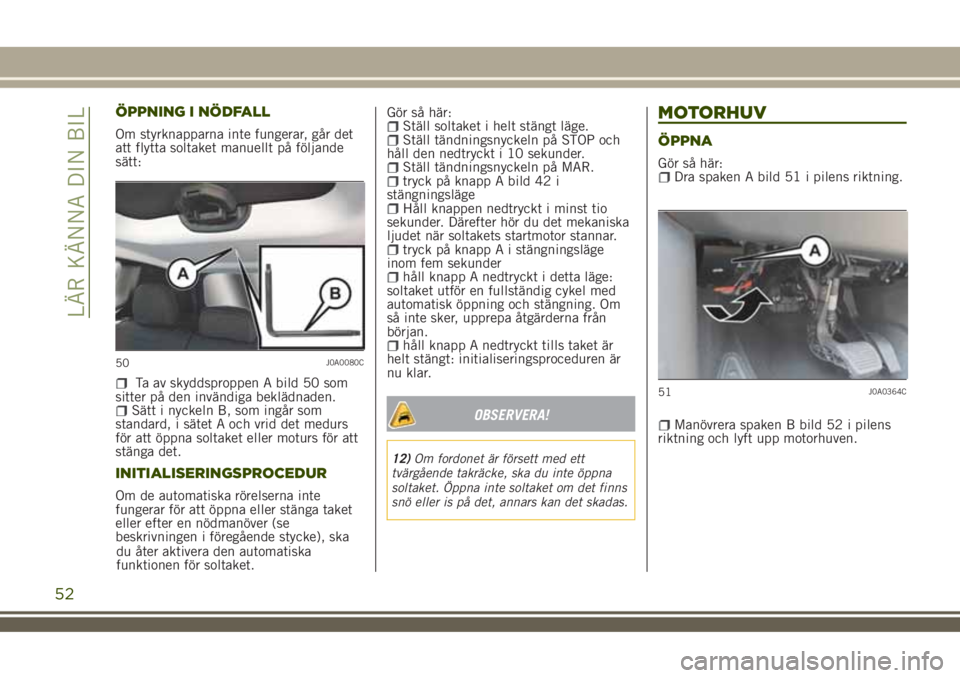

ÖPPNING I NÖDFALL
Om styrknapparna inte fungerar, går det
att flytta soltaket manuellt på följande
sätt:
Ta av skyddsproppen A bild 50 som
sitter på den invändiga beklädnaden.
Sätt i nyckeln B, som ingår som
standard, i sätet A och vrid det medurs
för att öppna soltaket eller moturs för att
stänga det.
INITIALISERINGSPROCEDUR
Om de automatiska rörelserna inte
fungerar för att öppna eller stänga taket
eller efter en nödmanöver (se
beskrivningen i föregående stycke), ska
du åter aktivera den automatiska
funktionen för soltaket.Gör så här:
Ställ soltaket i helt stängt läge.Ställ tändningsnyckeln på STOP och
håll den nedtryckt i 10 sekunder.
Ställ tändningsnyckeln på MAR.tryck på knapp A bild 42 i
stängningsläge
Håll knappen nedtryckt i minst tio
sekunder. Därefter hör du det mekaniska
ljudet när soltakets startmotor stannar.
tryck på knapp A i stängningsläge
inom fem sekunder
håll knapp A nedtryckt i detta läge:
soltaket utför en fullständig cykel med
automatisk öppning och stängning. Om
så inte sker, upprepa åtgärderna från
början.
håll knapp A nedtryckt tills taket är
helt stängt: initialiseringsproceduren är
nu klar.
OBSERVERA!
12)Om fordonet är försett med ett
tvärgående takräcke, ska du inte öppna
soltaket. Öppna inte soltaket om det finns
snö eller is på det, annars kan det skadas.
MOTORHUV
ÖPPNA
Gör så här:Dra spaken A bild 51 i pilens riktning.
Manövrera spaken B bild 52 i pilens
riktning och lyft upp motorhuven.
50J0A0080C
51J0A0364C
52
LÄR KÄNNA DIN BIL

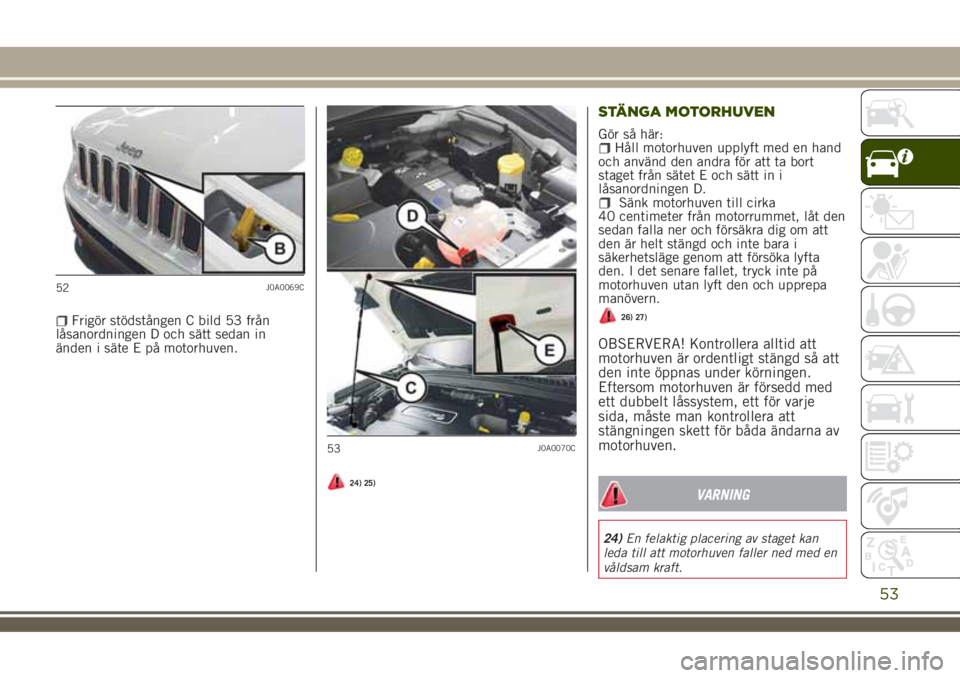

Frigör stödstången C bild 53 från
låsanordningen D och sätt sedan in
änden i säte E på motorhuven.
24) 25)
STÄNGA MOTORHUVEN
Gör så här:Håll motorhuven upplyft med en hand
och använd den andra för att ta bort
staget från sätet E och sätt in i
låsanordningen D.
Sänk motorhuven till cirka
40 centimeter från motorrummet, låt den
sedan falla ner och försäkra dig om att
den är helt stängd och inte bara i
säkerhetsläge genom att försöka lyfta
den. I det senare fallet, tryck inte på
motorhuven utan lyft den och upprepa
manövern.
26) 27)
OBSERVERA! Kontrollera alltid att
motorhuven är ordentligt stängd så att
den inte öppnas under körningen.
Eftersom motorhuven är försedd med
ett dubbelt låssystem, ett för varje
sida, måste man kontrollera att
stängningen skett för båda ändarna av
motorhuven.
VARNING
24)En felaktig placering av staget kan
leda till att motorhuven faller ned med en
våldsam kraft.
52J0A0069C
53J0A0070C
53

25)Lyft motorhuven med båda händerna.
Innan du sätter igång med lyftet, ska du
försäkra dig om att vindrutetorkarnas blad
inte är upplyfta från vindrutan och igång,
att bilen står stilla och att den elektriska
parkeringsbromsen är åtdragen.
26)Av säkerhetsskäl skall huven alltid
vara ordentligt stängd under körning.
Kontrollera därför alltid att motorhuven
stängts riktigt genom att kontrollera att
låset klickar på plats. Om man under
körningen upptäcker att huven inte är
ordentligt stängd ska man omedelbart
stanna bilen och stänga huven på rätt
sätt.
27)Utför åtgärderna endast med
stillastående bil.BAKLUCKAN
Upplåsningen av bakluckan sker
elektriskt och kan inte användas medan
bilen är i rörelse.
ATT ÖPPNA DÖRREN UTIFRÅN
28)
När bakluckan är uppblåst, kan du öppna
den utanför bilen genom att använda det
elektriska handtaget Abild 54 som sitter
under handtaget, tills du hör att
bakluckan låses upp. Du kan även trycks
två gånger snabbt på knappen
på
fjärrkontrollen.Öppna bakluckan inifrån i nödläge
Gör så här:
ta bort hatthyllan (i förekommande
fall), ta av de bakre huvudstöden och fäll
ner sätena helt
ta skruvmejseln som ingår som
standard och ta bort den gula låstungan
A bild 55
sätt sedan in skruvmejseln i sätet B
bild 56 för att låstungan för upplåsning
av bakluckan ska klicka till.
54J0A0895C
55J0A0085C
54
LÄR KÄNNA DIN BIL

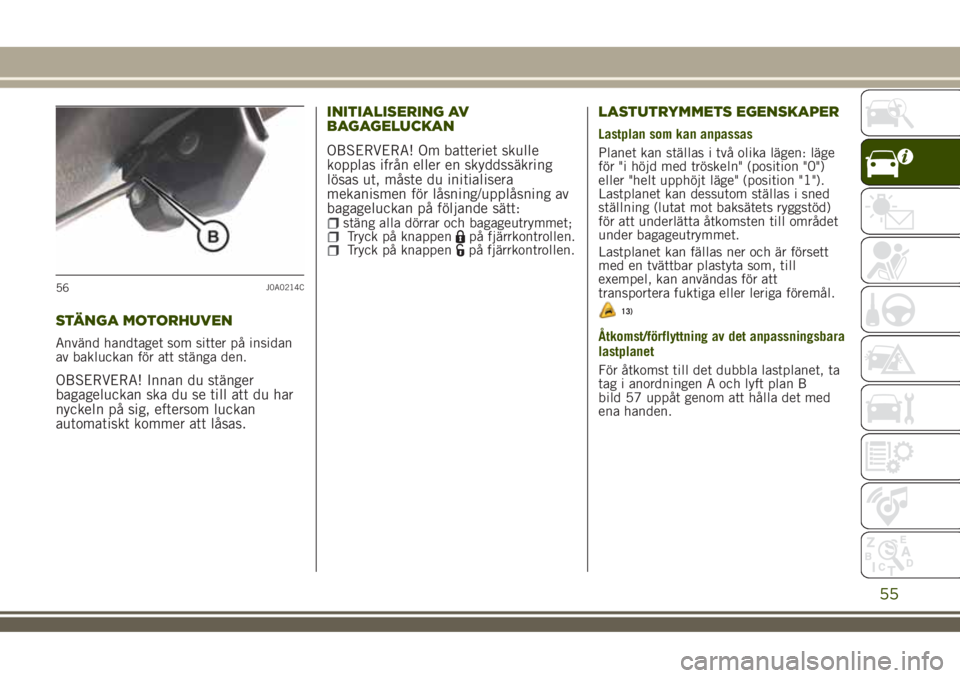

STÄNGA MOTORHUVEN
Använd handtaget som sitter på insidan
av bakluckan för att stänga den.
OBSERVERA! Innan du stänger
bagageluckan ska du se till att du har
nyckeln på sig, eftersom luckan
automatiskt kommer att låsas.INITIALISERING AV
BAGAGELUCKAN
OBSERVERA! Om batteriet skulle
kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera
mekanismen för låsning/upplåsning av
bagageluckan på följande sätt:
stäng alla dörrar och bagageutrymmet;Tryck på knappenpå fjärrkontrollen.Tryck på knappenpå fjärrkontrollen.
LASTUTRYMMETS EGENSKAPER
Lastplan som kan anpassas
Planet kan ställas i två olika lägen: läge
för "i höjd med tröskeln" (position "0")
eller "helt upphöjt läge" (position "1").
Lastplanet kan dessutom ställas i sned
ställning (lutat mot baksätets ryggstöd)
för att underlätta åtkomsten till området
under bagageutrymmet.
Lastplanet kan fällas ner och är försett
med en tvättbar plastyta som, till
exempel, kan användas för att
transportera fuktiga eller leriga föremål.
13)
Åtkomst/förflyttning av det anpassningsbara
lastplanet
För åtkomst till det dubbla lastplanet, ta
tag i anordningen A och lyft plan B
bild 57 uppåt genom att hålla det med
ena handen.
56J0A0214C
55

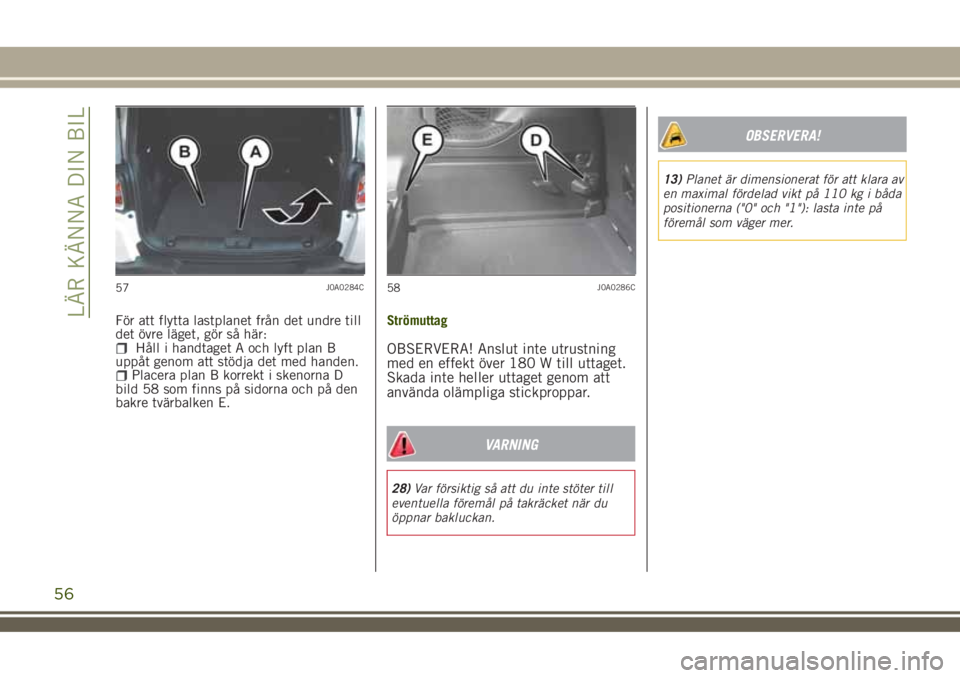

För att flytta lastplanet från det undre till
det övre läget, gör så här:
Håll i handtaget A och lyft plan B
uppåt genom att stödja det med handen.
Placera plan B korrekt i skenorna D
bild 58 som finns på sidorna och på den
bakre tvärbalken E.Strömuttag
OBSERVERA! Anslut inte utrustning
med en effekt över 180 W till uttaget.
Skada inte heller uttaget genom att
använda olämpliga stickproppar.
VARNING
28)Var försiktig så att du inte stöter till
eventuella föremål på takräcket när du
öppnar bakluckan.
OBSERVERA!
13)Planet är dimensionerat för att klara av
en maximal fördelad vikt på 110 kg i båda
positionerna ("0" och "1"): lasta inte på
föremål som väger mer.
57J0A0284C58J0A0286C
56
LÄR KÄNNA DIN BIL

UTFÖRANDE MED
LPG-SYSTEM
(om tillgänglig)
29) 30)
14) 15) 16)
INLEDNING
LPG-versionen kännetecknas av två
bränsletillförselsystem: ett för bensin och
ett för LPG.
PASSIV SÄKERHET - AKTIV
SÄKERHET
Trots att LPG-systemet har flera
säkerhetsanordningar, råder vi dig att
följa nedanstående procedur varje gång
som bilen ställs undan för en längre
tidsperiod eller förflyttas i nödtillstånd på
grund av fel eller olyckor:
Skruva loss fästanordningarna A
bild 59 och ta därefter bort kåpan B.
Stäng LPG-kranen genom att vrida
hylsan Cmedurs.
Återmontera sedan kåpan och skruva
fast fästanordningarna.
59J0A0932C
60J0A0933C
57

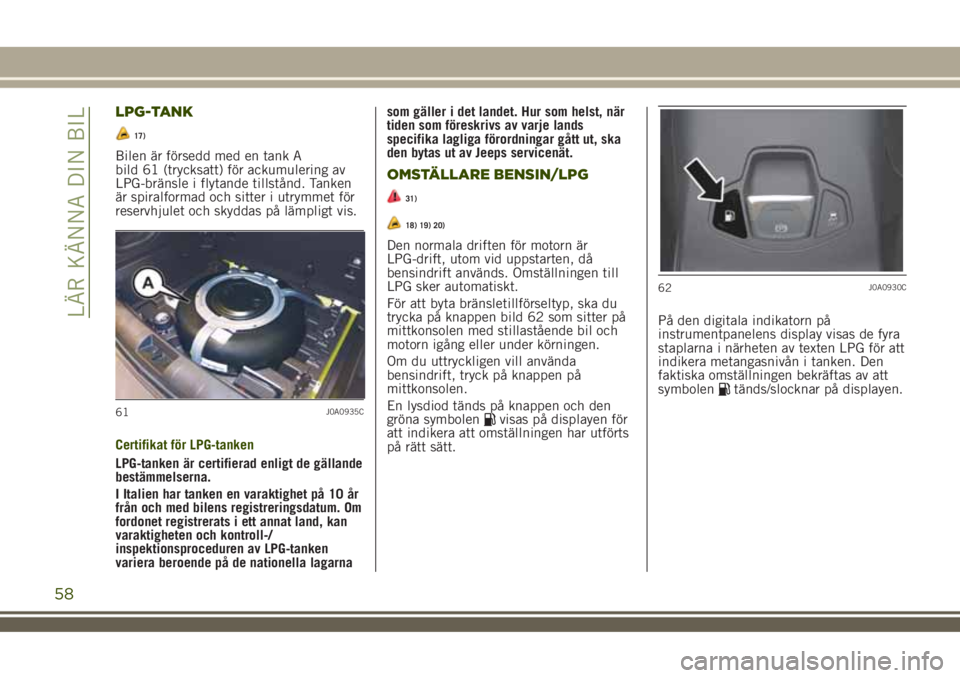

LPG-TANK
17)
Bilen är försedd med en tank A
bild 61 (trycksatt) för ackumulering av
LPG-bränsle i flytande tillstånd. Tanken
är spiralformad och sitter i utrymmet för
reservhjulet och skyddas på lämpligt vis.
Certifikat för LPG-tanken
LPG-tanken är certifierad enligt de gällande
bestämmelserna.
I Italien har tanken en varaktighet på 10 år
från och med bilens registreringsdatum. Om
fordonet registrerats i ett annat land, kan
varaktigheten och kontroll-/
inspektionsproceduren av LPG-tanken
variera beroende på de nationella lagarnasom gäller i det landet. Hur som helst, när
tiden som föreskrivs av varje lands
specifika lagliga förordningar gått ut, ska
den bytas ut av Jeeps servicenät.
OMSTÄLLARE BENSIN/LPG
31)
18) 19) 20)
Den normala driften för motorn är
LPG-drift, utom vid uppstarten, då
bensindrift används. Omställningen till
LPG sker automatiskt.
För att byta bränsletillförseltyp, ska du
trycka på knappen bild 62 som sitter på
mittkonsolen med stillastående bil och
motorn igång eller under körningen.
Om du uttryckligen vill använda
bensindrift, tryck på knappen på
mittkonsolen.
En lysdiod tänds på knappen och den
gröna symbolen
visas på displayen för
att indikera att omställningen har utförts
på rätt sätt.På den digitala indikatorn på
instrumentpanelens display visas de fyra
staplarna i närheten av texten LPG för att
indikera metangasnivån i tanken. Den
faktiska omställningen bekräftas av att
symbolen
tänds/slocknar på displayen.
61J0A0935C
62J0A0930C
58
LÄR KÄNNA DIN BIL
