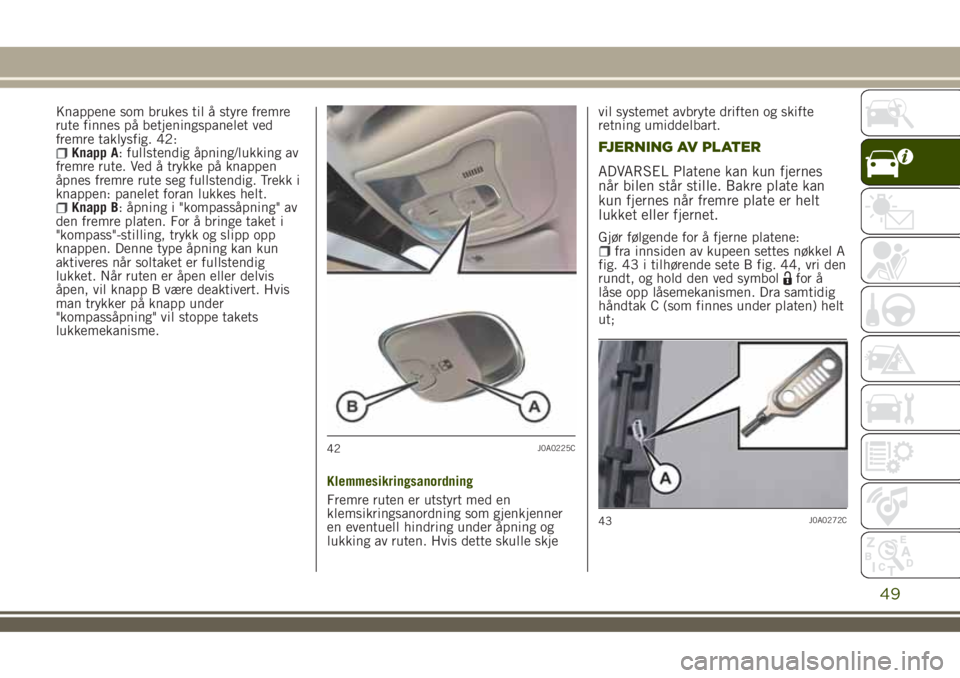

Knappene som brukes til å styre fremre
rute finnes på betjeningspanelet ved
fremre taklysfig. 42:
Knapp A: fullstendig åpning/lukking av
fremre rute. Ved å trykke på knappen
åpnes fremre rute seg fullstendig. Trekk i
knappen: panelet foran lukkes helt.
Knapp B: åpning i "kompassåpning" av
den fremre platen. For å bringe taket i
"kompass"-stilling, trykk og slipp opp
knappen. Denne type åpning kan kun
aktiveres når soltaket er fullstendig
lukket. Når ruten er åpen eller delvis
åpen, vil knapp B være deaktivert. Hvis
man trykker på knapp under
"kompassåpning" vil stoppe takets
lukkemekanisme.
Klemmesikringsanordning
Fremre ruten er utstyrt med en
klemsikringsanordning som gjenkjenner
en eventuell hindring under åpning og
lukking av ruten. Hvis dette skulle skjevil systemet avbryte driften og skifte
retning umiddelbart.
FJERNING AV PLATER
ADVARSEL Platene kan kun fjernes
når bilen står stille. Bakre plate kan
kun fjernes når fremre plate er helt
lukket eller fjernet.
Gjør følgende for å fjerne platene:fra innsiden av kupeen settes nøkkel A
fig. 43 i tilhørende sete B fig. 44, vri den
rundt, og hold den ved symbol
for å
låse opp låsemekanismen. Dra samtidig
håndtak C (som finnes under platen) helt
ut;
42J0A0225C
43J0A0272C
49

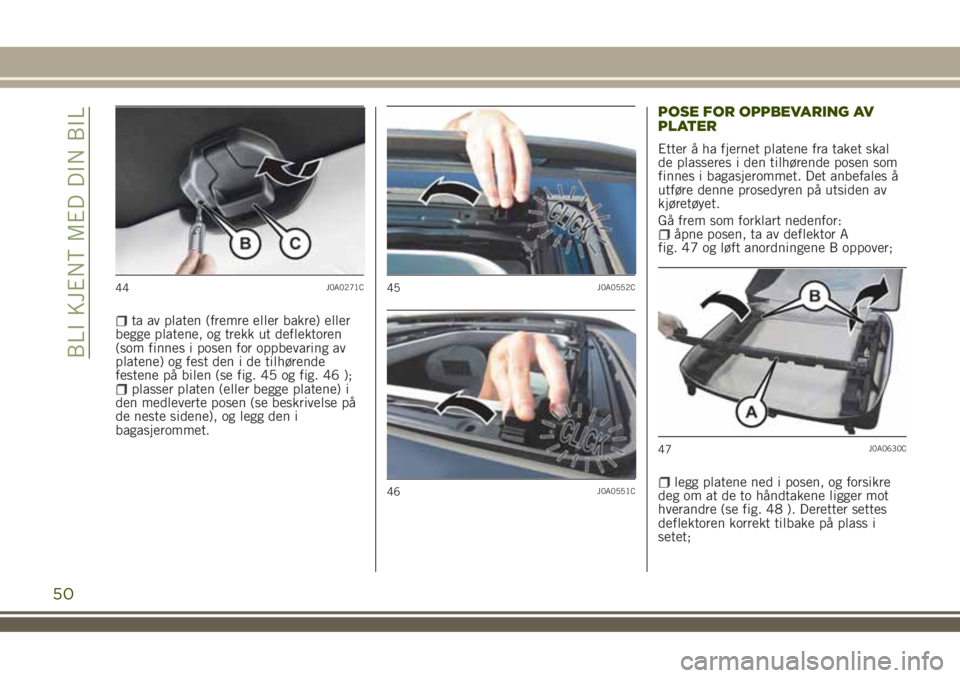

ta av platen (fremre eller bakre) eller
begge platene, og trekk ut deflektoren
(som finnes i posen for oppbevaring av
platene) og fest den i de tilhørende
festene på bilen (se fig. 45 og fig. 46 );
plasser platen (eller begge platene) i
den medleverte posen (se beskrivelse på
de neste sidene), og legg den i
bagasjerommet.
POSE FOR OPPBEVARING AV
PLATER
Etter å ha fjernet platene fra taket skal
de plasseres i den tilhørende posen som
finnes i bagasjerommet. Det anbefales å
utføre denne prosedyren på utsiden av
kjøretøyet.
Gå frem som forklart nedenfor:
åpne posen, ta av deflektor A
fig. 47 og løft anordningene B oppover;
legg platene ned i posen, og forsikre
deg om at de to håndtakene ligger mot
hverandre (se fig. 48 ). Deretter settes
deflektoren korrekt tilbake på plass i
setet;
44J0A0271C45J0A0552C
46J0A0551C
47J0A0630C
50
BLI KJENT MED DIN BIL

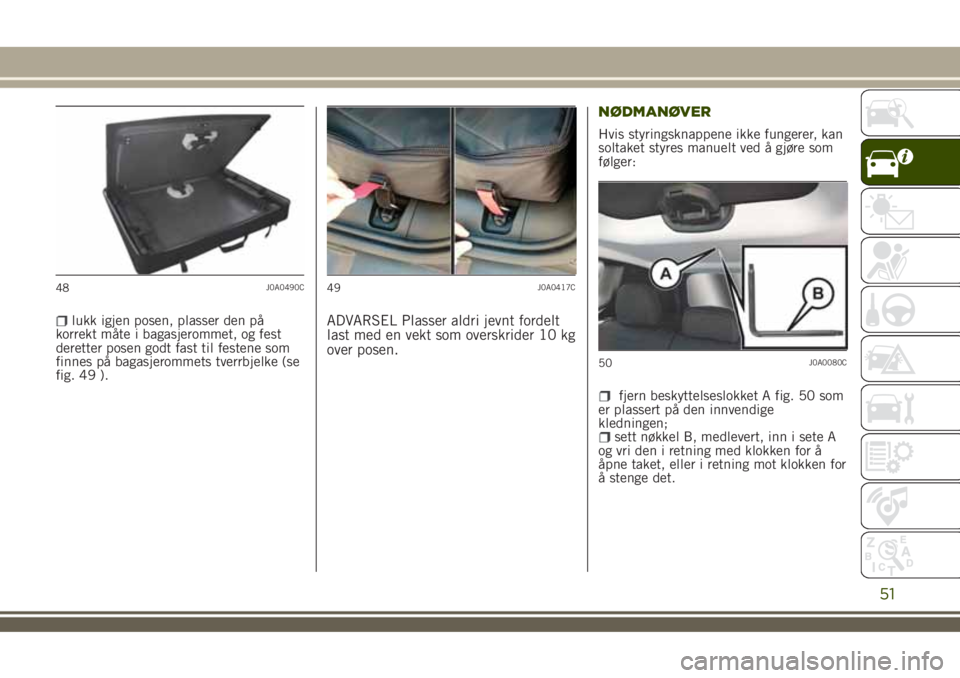

lukk igjen posen, plasser den på
korrekt måte i bagasjerommet, og fest
deretter posen godt fast til festene som
finnes på bagasjerommets tverrbjelke (se
fig. 49 ).ADVARSEL Plasser aldri jevnt fordelt
last med en vekt som overskrider 10 kg
over posen.NØDMANØVER
Hvis styringsknappene ikke fungerer, kan
soltaket styres manuelt ved å gjøre som
følger:
fjern beskyttelseslokket A fig. 50 som
er plassert på den innvendige
kledningen;
sett nøkkel B, medlevert, inn i sete A
og vri den i retning med klokken for å
åpne taket, eller i retning mot klokken for
å stenge det.
48J0A0490C49J0A0417C
50J0A0080C
51

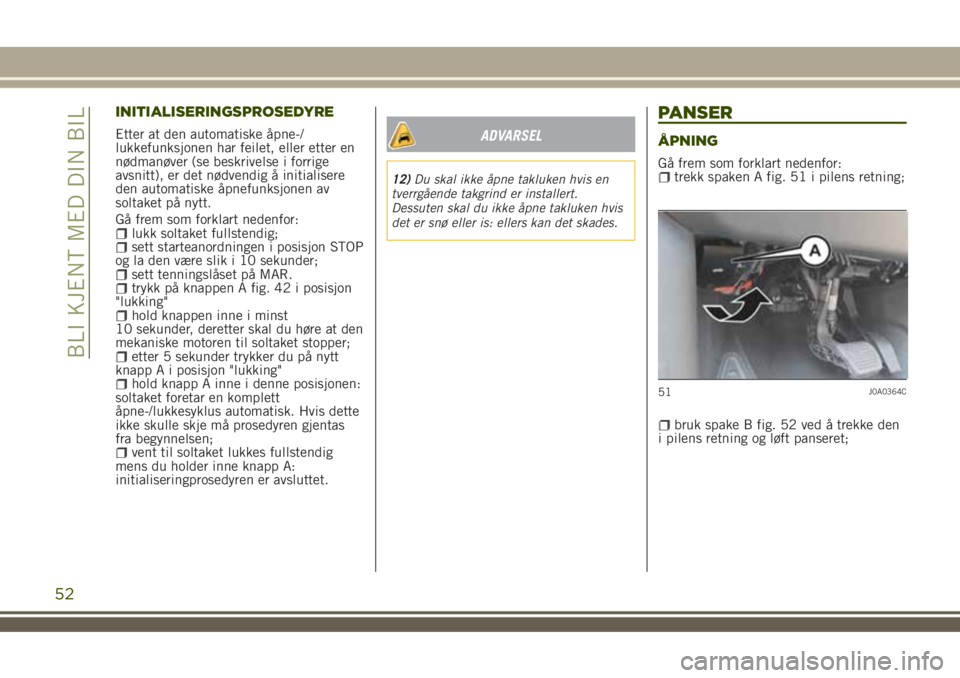

INITIALISERINGSPROSEDYRE
Etter at den automatiske åpne-/
lukkefunksjonen har feilet, eller etter en
nødmanøver (se beskrivelse i forrige
avsnitt), er det nødvendig å initialisere
den automatiske åpnefunksjonen av
soltaket på nytt.
Gå frem som forklart nedenfor:
lukk soltaket fullstendig;sett starteanordningen i posisjon STOP
og la den være slik i 10 sekunder;
sett tenningslåset på MAR.trykk på knappen A fig. 42 i posisjon
"lukking"
hold knappen inne i minst
10 sekunder, deretter skal du høre at den
mekaniske motoren til soltaket stopper;
etter 5 sekunder trykker du på nytt
knapp A i posisjon "lukking"
hold knapp A inne i denne posisjonen:
soltaket foretar en komplett
åpne-/lukkesyklus automatisk. Hvis dette
ikke skulle skje må prosedyren gjentas
fra begynnelsen;
vent til soltaket lukkes fullstendig
mens du holder inne knapp A:
initialiseringprosedyren er avsluttet.
ADVARSEL
12)Du skal ikke åpne takluken hvis en
tverrgående takgrind er installert.
Dessuten skal du ikke åpne takluken hvis
det er snø eller is: ellers kan det skades.
PANSER
ÅPNING
Gå frem som forklart nedenfor:trekk spaken A fig. 51 i pilens retning;
bruk spake B fig. 52 ved å trekke den
i pilens retning og løft panseret;
51J0A0364C
52
BLI KJENT MED DIN BIL

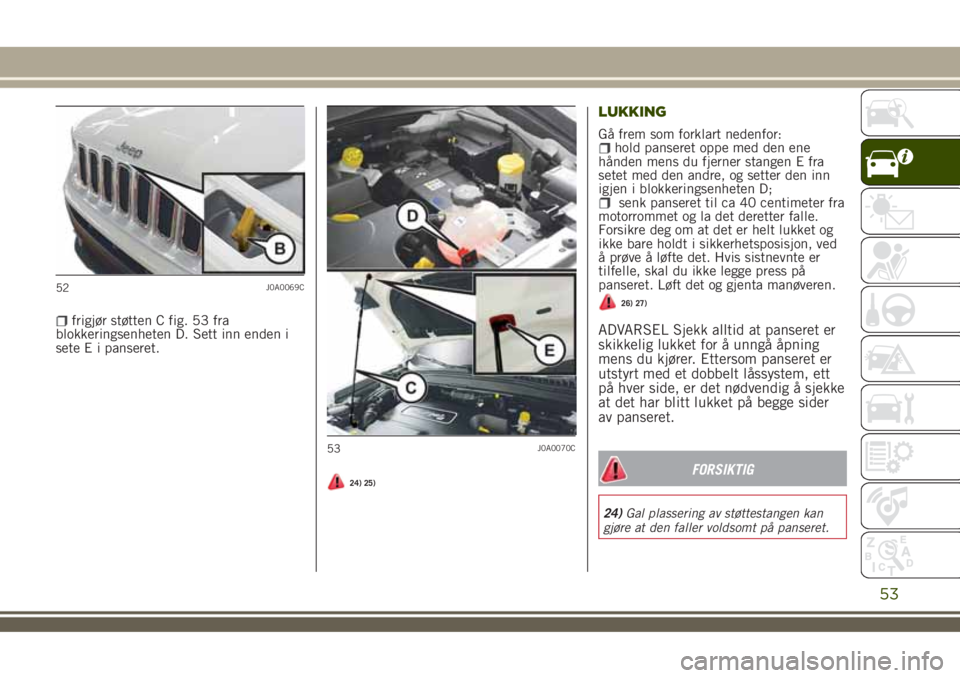

frigjør støtten C fig. 53 fra
blokkeringsenheten D. Sett inn enden i
sete E i panseret.
24) 25)
LUKKING
Gå frem som forklart nedenfor:hold panseret oppe med den ene
hånden mens du fjerner stangen E fra
setet med den andre, og setter den inn
igjen i blokkeringsenheten D;
senk panseret til ca 40 centimeter fra
motorrommet og la det deretter falle.
Forsikre deg om at det er helt lukket og
ikke bare holdt i sikkerhetsposisjon, ved
å prøve å løfte det. Hvis sistnevnte er
tilfelle, skal du ikke legge press på
panseret. Løft det og gjenta manøveren.
26) 27)
ADVARSEL Sjekk alltid at panseret er
skikkelig lukket for å unngå åpning
mens du kjører. Ettersom panseret er
utstyrt med et dobbelt låssystem, ett
på hver side, er det nødvendig å sjekke
at det har blitt lukket på begge sider
av panseret.
FORSIKTIG
24)Gal plassering av støttestangen kan
gjøre at den faller voldsomt på panseret.
52J0A0069C
53J0A0070C
53

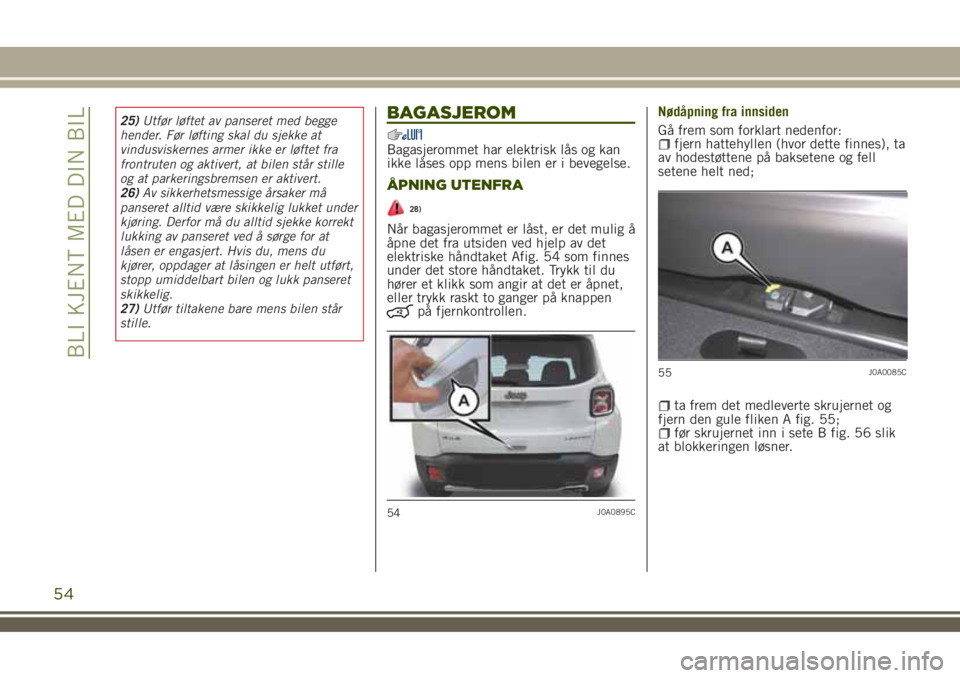

25)Utfør løftet av panseret med begge
hender. Før løfting skal du sjekke at
vindusviskernes armer ikke er løftet fra
frontruten og aktivert, at bilen står stille
og at parkeringsbremsen er aktivert.
26)Av sikkerhetsmessige årsaker må
panseret alltid være skikkelig lukket under
kjøring. Derfor må du alltid sjekke korrekt
lukking av panseret ved å sørge for at
låsen er engasjert. Hvis du, mens du
kjører, oppdager at låsingen er helt utført,
stopp umiddelbart bilen og lukk panseret
skikkelig.
27)Utfør tiltakene bare mens bilen står
stille.BAGASJEROM
Bagasjerommet har elektrisk lås og kan
ikke låses opp mens bilen er i bevegelse.
ÅPNING UTENFRA
28)
Når bagasjerommet er låst, er det mulig å
åpne det fra utsiden ved hjelp av det
elektriske håndtaket Afig. 54 som finnes
under det store håndtaket. Trykk til du
hører et klikk som angir at det er åpnet,
eller trykk raskt to ganger på knappen
på fjernkontrollen.Nødåpning fra innsiden
Gå frem som forklart nedenfor:
fjern hattehyllen (hvor dette finnes), ta
av hodestøttene på baksetene og fell
setene helt ned;
ta frem det medleverte skrujernet og
fjern den gule fliken A fig. 55;
før skrujernet inn i sete B fig. 56 slik
at blokkeringen løsner.
54J0A0895C
55J0A0085C
54
BLI KJENT MED DIN BIL

LUKKING
For å lukke bagasjerommet tar du tak i
håndtaket som finnes på innsiden av
bakdøren.
ADVARSEL Før du lukker
bagasjerommet, sørg for at du har
nøkkelen, fordi bagasjerommet låses
automatisk.
INISIALISERING AV
BAGASJEROM
ADVARSEL Etter en mulig
batterifrakobling eller avbrudd av
vernesikringen, må du "initialisere"
mekanismen for å åpne / lukke
bagasjerommet på følgende måte:
lukk alle dører og bagasjerommet;trykk på-knappen på
fjernkontrollen;
trykk på-knappen på
fjernkontrollen.
LASTEROMMETS FUNKSJONER
Lasteplan som kan rekonfigureres
Lasteplanet kan ha to ulike posisjoner:
posisjon "på linje med kanten" (posisjon
"0") eller posisjon "helt oppe" (posisjon
"1"). Lasteplanet kan dessuten skråstilles
(vendt mot ryggen til baksetene) for å gi
lettere tilgang til området under
bagasjerommet.
Lasteplanet kan vippes, og overflaten er
av vaskbar plast som for eksempel kan
brukes til å transportere våte eller
gjørmete gjenstander.
13)
Tilgang/bevegelse av konfigurerbart
lasteplan
Trykk på anordning A og løft plan B
fig. 57 oppover mens du holder det med
en hånd, for å få tilgang til det doble
lasterommet.For å flytte lasteplanet fra nedre til øvre
posisjon gjøres følgende:
ta tak i håndtak A og løft plan B
oppover, mens du holder det med en
hånd;
plasser plan B korrekt på skinnene D
fig. 58 som finnes på sidedekslene og på
bakre tverrbjelke E.
56J0A0214C57J0A0284C
55

Strømuttak
ADVARSEL Ikke sett utstyr med større
effekt enn 180W i strømuttaket. Pass
også på at strømuttaket ikke skades av
uegnede støpsler.
FORSIKTIG
28)Vær forsiktig slik at du ikke kommer
bort i gjenstander på takgrinden når du
åpner bakluken.
ADVARSEL
13)Planen er utformet for en maksimal
vekt på 110 kg fordelt på begge
posisjonene "0" og "1": ikke legg
gjenstander med høyere vekt på den.
UTFØRELSE MED
LPG-SYSTEM
(hvor dette finnes)
29) 30)
14) 15) 16)
INNLEDNING
Versjonen "LPG" betegnes av to
tilførselssystemer: et for bensin og et for
LPG.
PASSIV SIKKERHET /
AKTIV SIKKERHET
Selv om LPG-anlegget er utstyrt med
mange sikkerhetsanordninger, anbefales
det at utføre følgende prosedyre hver
gang bilen skal på verksted over en
lengre periode, eller hvis den skal flyttes
i forbindelse med nødsituasjoner, havari
eller ulykker.
58J0A0286C
56
BLI KJENT MED DIN BIL

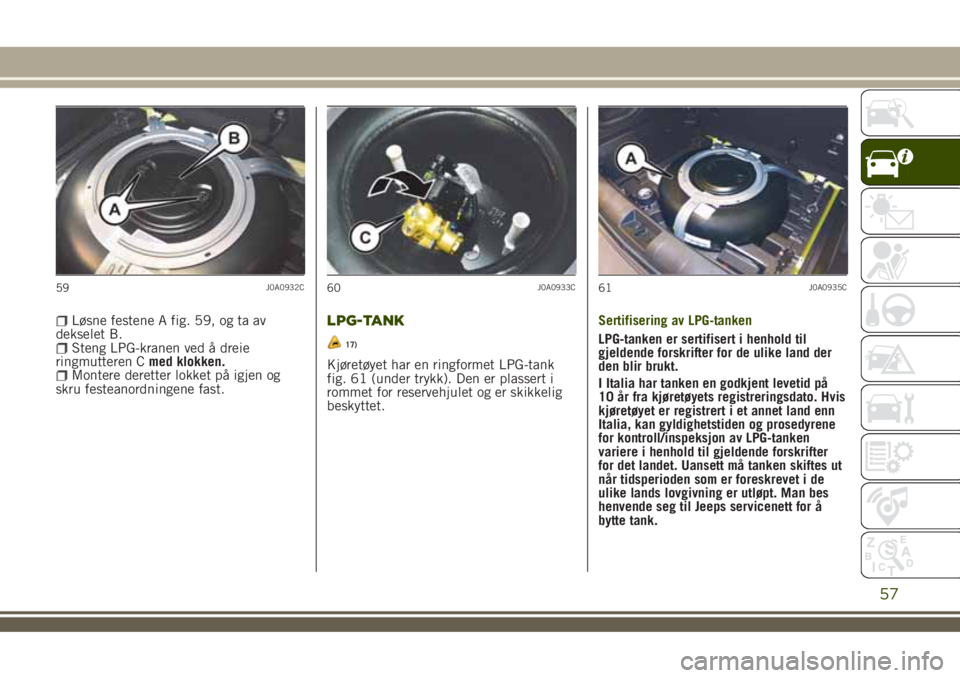

Løsne festene A fig. 59, og ta av
dekselet B.
Steng LPG-kranen ved å dreie
ringmutteren Cmed klokken.
Montere deretter lokket på igjen og
skru festeanordningene fast.
LPG-TANK
17)
Kjøretøyet har en ringformet LPG-tank
fig. 61 (under trykk). Den er plassert i
rommet for reservehjulet og er skikkelig
beskyttet.Sertifisering av LPG-tanken
LPG-tanken er sertifisert i henhold til
gjeldende forskrifter for de ulike land der
den blir brukt.
I Italia har tanken en godkjent levetid på
10 år fra kjøretøyets registreringsdato. Hvis
kjøretøyet er registrert i et annet land enn
Italia, kan gyldighetstiden og prosedyrene
for kontroll/inspeksjon av LPG-tanken
variere i henhold til gjeldende forskrifter
for det landet. Uansett må tanken skiftes ut
når tidsperioden som er foreskrevet i de
ulike lands lovgivning er utløpt. Man bes
henvende seg til Jeeps servicenett for å
bytte tank.
59J0A0932C60J0A0933C61J0A0935C
57

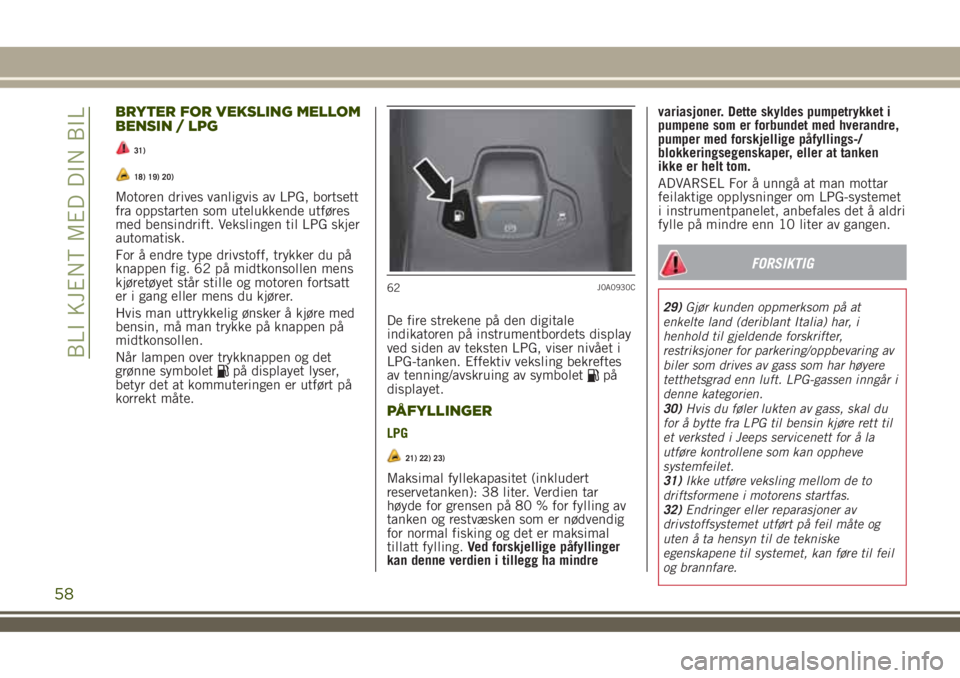

BRYTER FOR VEKSLING MELLOM
BENSIN / LPG
31)
18) 19) 20)
Motoren drives vanligvis av LPG, bortsett
fra oppstarten som utelukkende utføres
med bensindrift. Vekslingen til LPG skjer
automatisk.
For å endre type drivstoff, trykker du på
knappen fig. 62 på midtkonsollen mens
kjøretøyet står stille og motoren fortsatt
er i gang eller mens du kjører.
Hvis man uttrykkelig ønsker å kjøre med
bensin, må man trykke på knappen på
midtkonsollen.
Når lampen over trykknappen og det
grønne symbolet
på displayet lyser,
betyr det at kommuteringen er utført på
korrekt måte.De fire strekene på den digitale
indikatoren på instrumentbordets display
ved siden av teksten LPG, viser nivået i
LPG-tanken. Effektiv veksling bekreftes
av tenning/avskruing av symboletpå
displayet.
PÅFYLLINGER
LPG
21) 22) 23)
Maksimal fyllekapasitet (inkludert
reservetanken): 38 liter. Verdien tar
høyde for grensen på 80 % for fylling av
tanken og restvæsken som er nødvendig
for normal fisking og det er maksimal
tillatt fylling.Ved forskjellige påfyllinger
kan denne verdien i tillegg ha mindrevariasjoner. Dette skyldes pumpetrykket i
pumpene som er forbundet med hverandre,
pumper med forskjellige påfyllings-/
blokkeringsegenskaper, eller at tanken
ikke er helt tom.
ADVARSEL For å unngå at man mottar
feilaktige opplysninger om LPG-systemet
i instrumentpanelet, anbefales det å aldri
fylle på mindre enn 10 liter av gangen.
FORSIKTIG
29)Gjør kunden oppmerksom på at
enkelte land (deriblant Italia) har, i
henhold til gjeldende forskrifter,
restriksjoner for parkering/oppbevaring av
biler som drives av gass som har høyere
tetthetsgrad enn luft. LPG-gassen inngår i
denne kategorien.
30)Hvis du føler lukten av gass, skal du
for å bytte fra LPG til bensin kjøre rett til
et verksted i Jeeps servicenett for å la
utføre kontrollene som kan oppheve
systemfeilet.
31)Ikke utføre veksling mellom de to
driftsformene i motorens startfas.
32)Endringer eller reparasjoner av
drivstoffsystemet utført på feil måte og
uten å ta hensyn til de tekniske
egenskapene til systemet, kan føre til feil
og brannfare.
62J0A0930C
58
BLI KJENT MED DIN BIL
