Symbol Hva det betyr

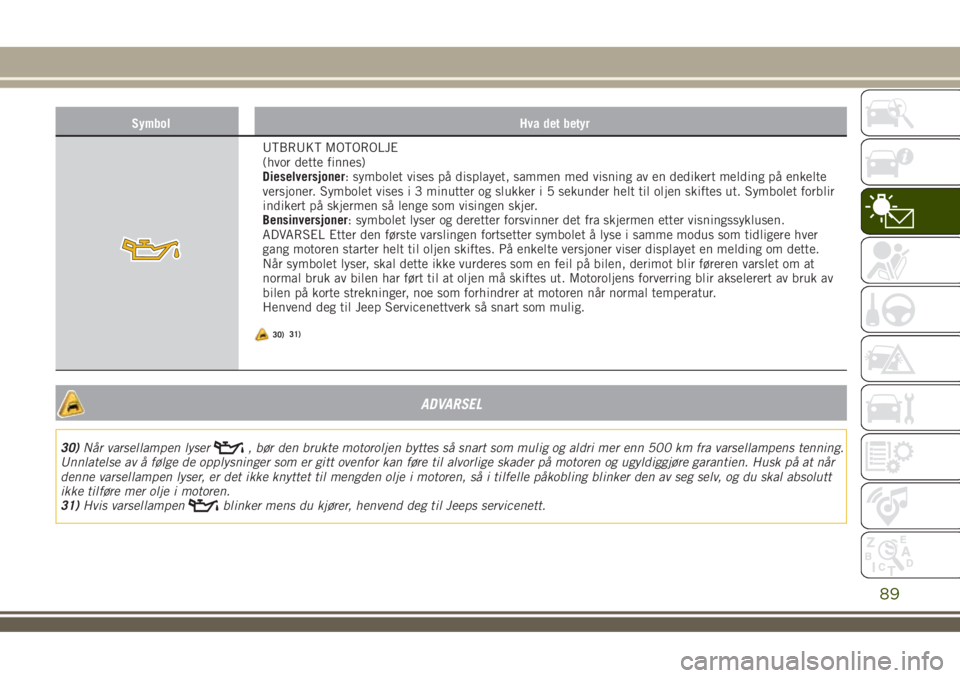

UTBRUKT MOTOROLJE
(hvor dette finnes)
Dieselversjoner: symbolet vises på displayet, sammen med visning av en dedikert melding på enkelte
versjoner. Symbolet vises i 3 minutter og slukker i 5 sekunder helt til oljen skiftes ut. Symbolet forblir
indikert på skjermen så lenge som visingen skjer.
Bensinversjoner: symbolet lyser og deretter forsvinner det fra skjermen etter visningssyklusen.
ADVARSEL Etter den første varslingen fortsetter symbolet å lyse i samme modus som tidligere hver
gang motoren starter helt til oljen skiftes. På enkelte versjoner viser displayet en melding om dette.
Når symbolet lyser, skal dette ikke vurderes som en feil på bilen, derimot blir føreren varslet om at
normal bruk av bilen har ført til at oljen må skiftes ut. Motoroljens forverring blir akselerert av bruk av
bilen på korte strekninger, noe som forhindrer at motoren når normal temperatur.
Henvend deg til Jeep Servicenettverk så snart som mulig.
ADVARSEL
30)Når varsellampen lyser, bør den brukte motoroljen byttes så snart som mulig og aldri mer enn 500 km fra varsellampens tenning.
Unnlatelse av å følge de opplysninger som er gitt ovenfor kan føre til alvorlige skader på motoren og ugyldiggjøre garantien. Husk på at når
denne varsellampen lyser, er det ikke knyttet til mengden olje i motoren, så i tilfelle påkobling blinker den av seg selv, og du skal absolutt
ikke tilføre mer olje i motoren.
31)Hvis varsellampen
blinker mens du kjører, henvend deg til Jeeps servicenett.
89
30)31)

Symbol Hva det betyr

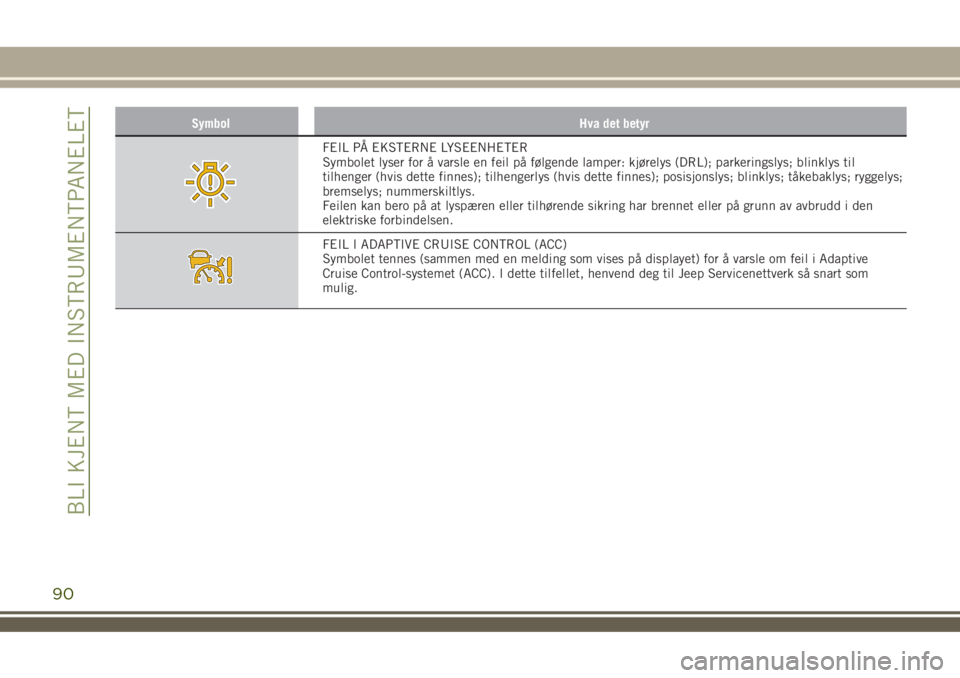

FEIL PÅ EKSTERNE LYSEENHETER
Symbolet lyser for å varsle en feil på følgende lamper: kjørelys (DRL); parkeringslys; blinklys til
tilhenger (hvis dette finnes); tilhengerlys (hvis dette finnes); posisjonslys; blinklys; tåkebaklys; ryggelys;
bremselys; nummerskiltlys.
Feilen kan bero på at lyspæren eller tilhørende sikring har brennet eller på grunn av avbrudd i den
elektriske forbindelsen.
FEIL I ADAPTIVE CRUISE CONTROL (ACC)
Symbolet tennes (sammen med en melding som vises på displayet) for å varsle om feil i Adaptive
Cruise Control-systemet (ACC). I dette tilfellet, henvend deg til Jeep Servicenettverk så snart som
mulig.
90
BLI KJENT MED INSTRUMENTPANELET

Symbol Hva det betyr

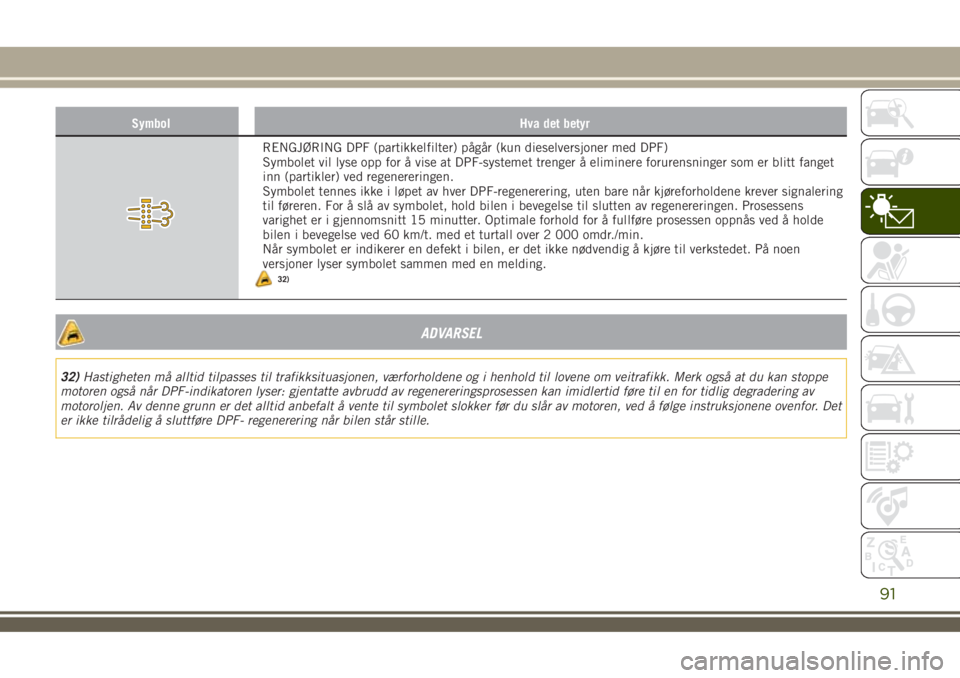

RENGJØRING DPF (partikkelfilter) pågår (kun dieselversjoner med DPF)
Symbolet vil lyse opp for å vise at DPF-systemet trenger å eliminere forurensninger som er blitt fanget
inn (partikler) ved regenereringen.
Symbolet tennes ikke i løpet av hver DPF-regenerering, uten bare når kjøreforholdene krever signalering
til føreren. For å slå av symbolet, hold bilen i bevegelse til slutten av regenereringen. Prosessens
varighet er i gjennomsnitt 15 minutter. Optimale forhold for å fullføre prosessen oppnås ved å holde
bilen i bevegelse ved 60 km/t. med et turtall over 2 000 omdr./min.
Når symbolet er indikerer en defekt i bilen, er det ikke nødvendig å kjøre til verkstedet. På noen
versjoner lyser symbolet sammen med en melding.
ADVARSEL
32)Hastigheten må alltid tilpasses til trafikksituasjonen, værforholdene og i henhold til lovene om veitrafikk. Merk også at du kan stoppe
motoren også når DPF-indikatoren lyser: gjentatte avbrudd av regenereringsprosessen kan imidlertid føre til en for tidlig degradering av
motoroljen. Av denne grunn er det alltid anbefalt å vente til symbolet slokker før du slår av motoren, ved å følge instruksjonene ovenfor. Det
er ikke tilrådelig å sluttføre DPF- regenerering når bilen står stille.
91
32)

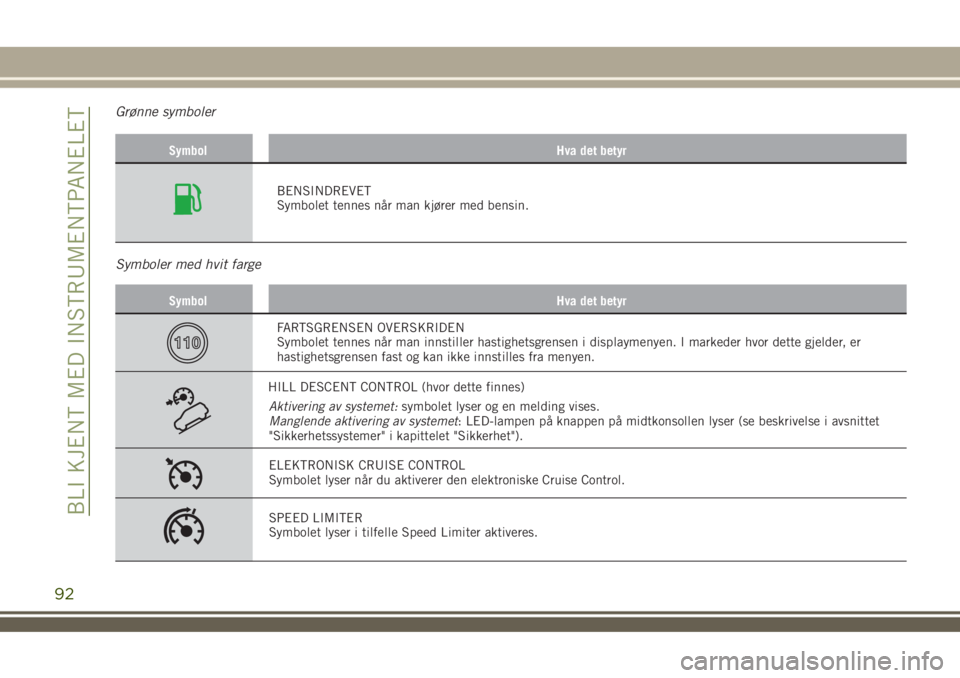

Grønne symboler
Symbol Hva det betyr
BENSINDREVET
Symbolet tennes når man kjører med bensin.
Symboler med hvit farge
Symbol Hva det betyr
FARTSGRENSEN OVERSKRIDEN
Symbolet tennes når man innstiller hastighetsgrensen i displaymenyen. I markeder hvor dette gjelder, er
hastighetsgrensen fast og kan ikke innstilles fra menyen.
HILL DESCENT CONTROL (hvor dette finnes)
Aktivering av systemet:symbolet lyser og en melding vises.
Manglende aktivering av systemet: LED-lampen på knappen på midtkonsollen lyser (se beskrivelse i avsnittet
"Sikkerhetssystemer" i kapittelet "Sikkerhet").
ELEKTRONISK CRUISE CONTROL
Symbolet lyser når du aktiverer den elektroniske Cruise Control.
SPEED LIMITER
Symbolet lyser i tilfelle Speed Limiter aktiveres.
92
BLI KJENT MED INSTRUMENTPANELET

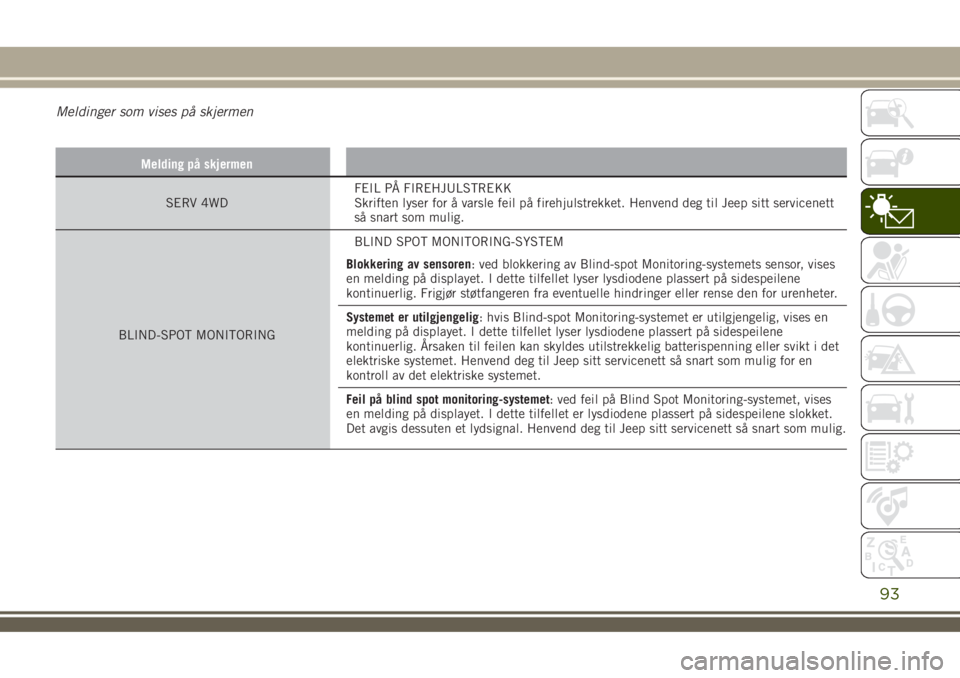

Meldinger som vises på skjermen
Melding på skjermen
SERV 4WDFEIL PÅ FIREHJULSTREKK
Skriften lyser for å varsle feil på firehjulstrekket. Henvend deg til Jeep sitt servicenett
så snart som mulig.
BLIND-SPOT MONITORINGBLIND SPOT MONITORING-SYSTEM
Blokkering av sensoren: ved blokkering av Blind-spot Monitoring-systemets sensor, vises
en melding på displayet. I dette tilfellet lyser lysdiodene plassert på sidespeilene
kontinuerlig. Frigjør støtfangeren fra eventuelle hindringer eller rense den for urenheter.
Systemet er utilgjengelig: hvis Blind-spot Monitoring-systemet er utilgjengelig, vises en
melding på displayet. I dette tilfellet lyser lysdiodene plassert på sidespeilene
kontinuerlig. Årsaken til feilen kan skyldes utilstrekkelig batterispenning eller svikt i det
elektriske systemet. Henvend deg til Jeep sitt servicenett så snart som mulig for en
kontroll av det elektriske systemet.
Feil på blind spot monitoring-systemet: ved feil på Blind Spot Monitoring-systemet, vises
en melding på displayet. I dette tilfellet er lysdiodene plassert på sidespeilene slokket.
Det avgis dessuten et lydsignal. Henvend deg til Jeep sitt servicenett så snart som mulig.
93

Melding på skjermen

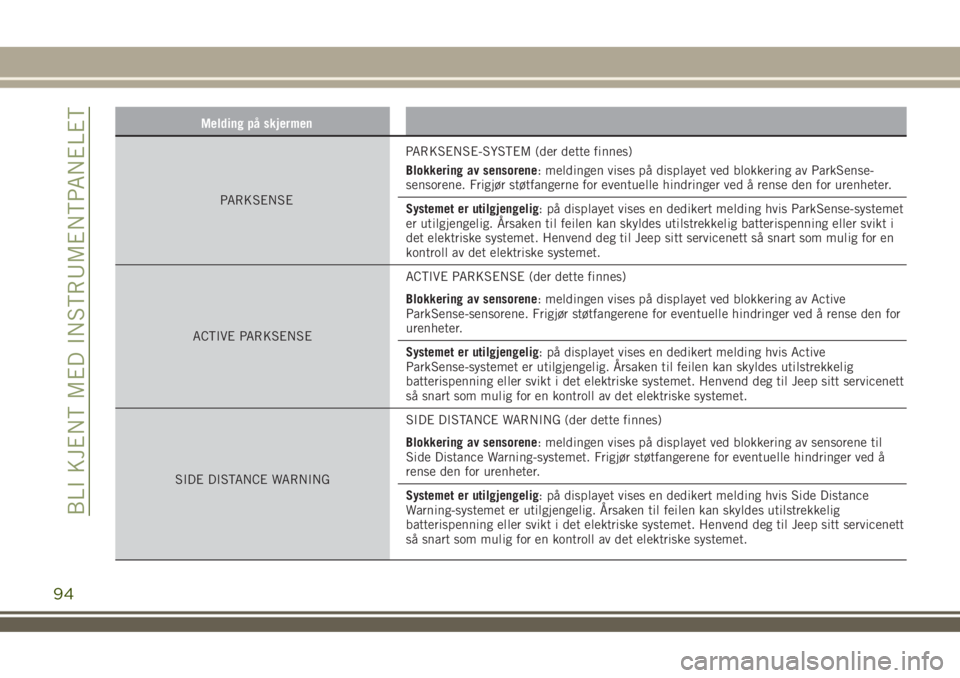

PARKSENSEPARKSENSE-SYSTEM (der dette finnes)
Blokkering av sensorene: meldingen vises på displayet ved blokkering av ParkSense-
sensorene. Frigjør støtfangerne for eventuelle hindringer ved å rense den for urenheter.
Systemet er utilgjengelig: på displayet vises en dedikert melding hvis ParkSense-systemet
er utilgjengelig. Årsaken til feilen kan skyldes utilstrekkelig batterispenning eller svikt i
det elektriske systemet. Henvend deg til Jeep sitt servicenett så snart som mulig for en
kontroll av det elektriske systemet.
ACTIVE PARKSENSEACTIVE PARKSENSE (der dette finnes)
Blokkering av sensorene: meldingen vises på displayet ved blokkering av Active
ParkSense-sensorene. Frigjør støtfangerene for eventuelle hindringer ved å rense den for
urenheter.
Systemet er utilgjengelig: på displayet vises en dedikert melding hvis Active
ParkSense-systemet er utilgjengelig. Årsaken til feilen kan skyldes utilstrekkelig
batterispenning eller svikt i det elektriske systemet. Henvend deg til Jeep sitt servicenett
så snart som mulig for en kontroll av det elektriske systemet.
SIDE DISTANCE WARNINGSIDE DISTANCE WARNING (der dette finnes)
Blokkering av sensorene: meldingen vises på displayet ved blokkering av sensorene til
Side Distance Warning-systemet. Frigjør støtfangerene for eventuelle hindringer ved å
rense den for urenheter.
Systemet er utilgjengelig: på displayet vises en dedikert melding hvis Side Distance
Warning-systemet er utilgjengelig. Årsaken til feilen kan skyldes utilstrekkelig
batterispenning eller svikt i det elektriske systemet. Henvend deg til Jeep sitt servicenett
så snart som mulig for en kontroll av det elektriske systemet.
94

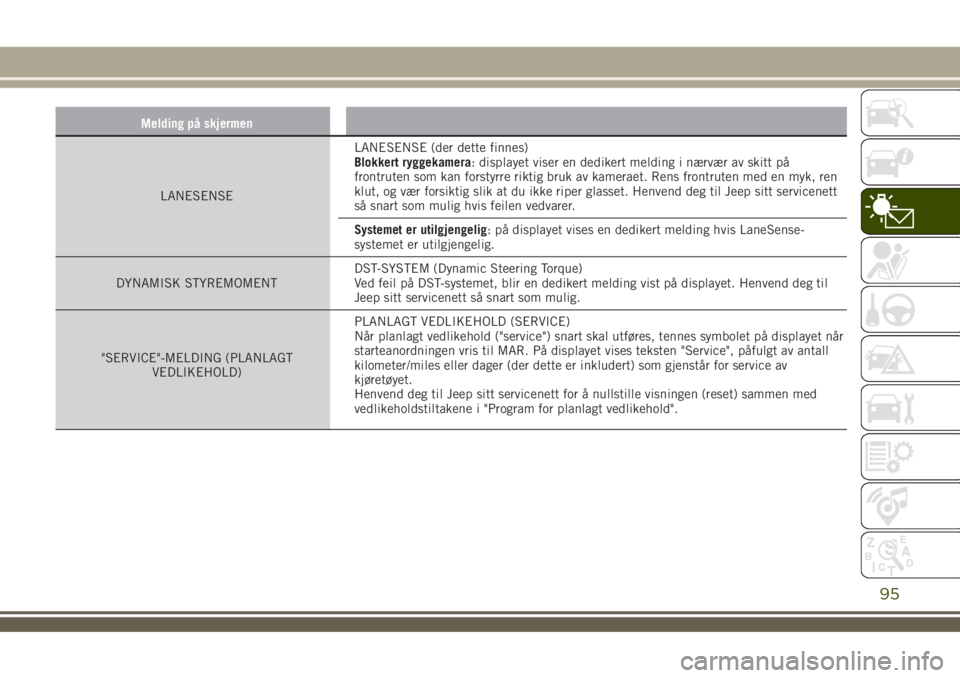

BLI KJENT MED INSTRUMENTPANELET

Melding på skjermen
LANESENSELANESENSE (der dette finnes)
Blokkert ryggekamera: displayet viser en dedikert melding i nærvær av skitt på
frontruten som kan forstyrre riktig bruk av kameraet. Rens frontruten med en myk, ren
klut, og vær forsiktig slik at du ikke riper glasset. Henvend deg til Jeep sitt servicenett
så snart som mulig hvis feilen vedvarer.
Systemet er utilgjengelig: på displayet vises en dedikert melding hvis LaneSense-
systemet er utilgjengelig.
DYNAMISK STYREMOMENTDST-SYSTEM (Dynamic Steering Torque)
Ved feil på DST-systemet, blir en dedikert melding vist på displayet. Henvend deg til
Jeep sitt servicenett så snart som mulig.
"SERVICE"-MELDING (PLANLAGT
VEDLIKEHOLD)PLANLAGT VEDLIKEHOLD (SERVICE)
Når planlagt vedlikehold ("service") snart skal utføres, tennes symbolet på displayet når
starteanordningen vris til MAR. På displayet vises teksten "Service", påfulgt av antall
kilometer/miles eller dager (der dette er inkludert) som gjenstår for service av
kjøretøyet.
Henvend deg til Jeep sitt servicenett for å nullstille visningen (reset) sammen med
vedlikeholdstiltakene i "Program for planlagt vedlikehold".
95

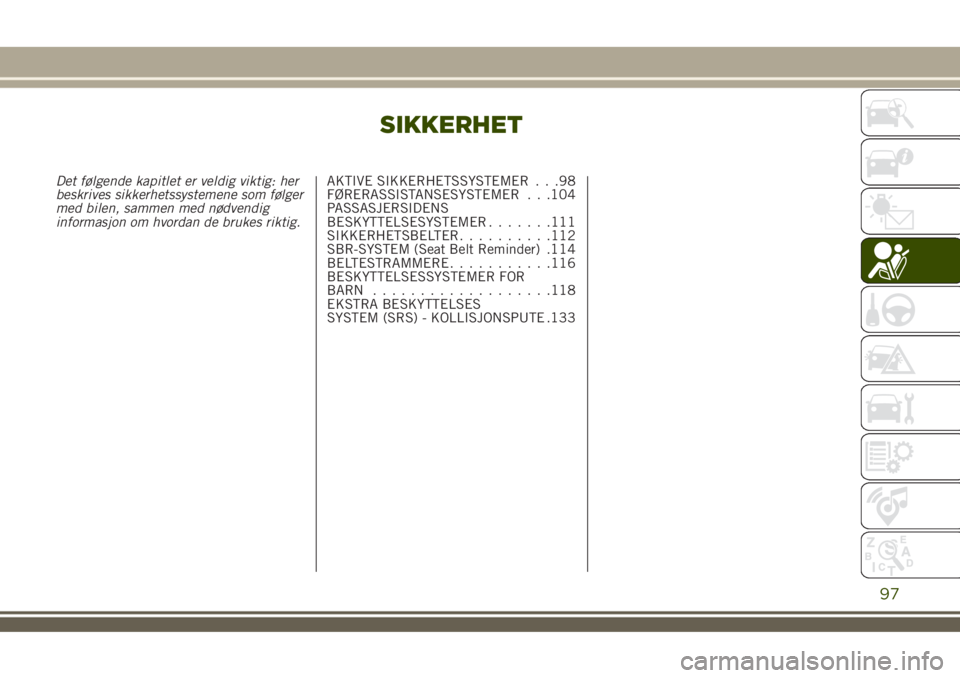

SIKKERHET
Det følgende kapitlet er veldig viktig: her
beskrives sikkerhetssystemene som følger
med bilen, sammen med nødvendig
informasjon om hvordan de brukes riktig.AKTIVE SIKKERHETSSYSTEMER . . .98
FØRERASSISTANSESYSTEMER . . .104
PASSASJERSIDENS
BESKYTTELSESYSTEMER.......111
SIKKERHETSBELTER..........112
SBR-SYSTEM (Seat Belt Reminder) .114
BELTESTRAMMERE...........116
BESKYTTELSESSYSTEMER FOR
BARN...................118
EKSTRA BESKYTTELSES
SYSTEM (SRS) - KOLLISJONSPUTE .133
97

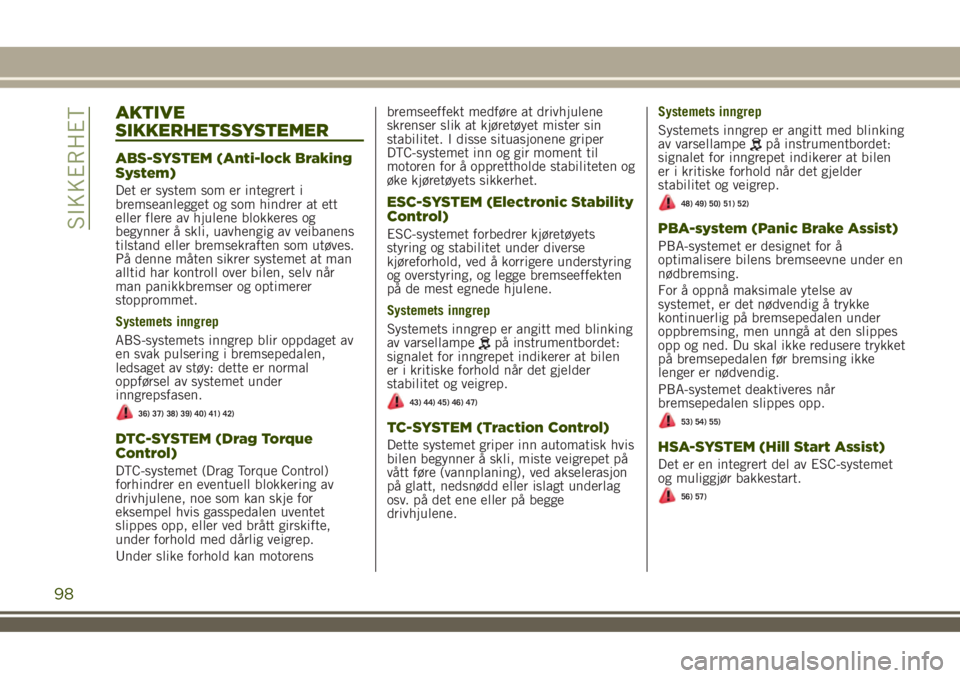

AKTIVE
SIKKERHETSSYSTEMER
ABS-SYSTEM (Anti-lock Braking
System)
Det er system som er integrert i
bremseanlegget og som hindrer at ett
eller flere av hjulene blokkeres og
begynner å skli, uavhengig av veibanens
tilstand eller bremsekraften som utøves.
På denne måten sikrer systemet at man
alltid har kontroll over bilen, selv når
man panikkbremser og optimerer
stopprommet.
Systemets inngrep
ABS-systemets inngrep blir oppdaget av
en svak pulsering i bremsepedalen,
ledsaget av støy: dette er normal
oppførsel av systemet under
inngrepsfasen.
36) 37) 38) 39) 40) 41) 42)
DTC-SYSTEM (Drag Torque
Control)
DTC-systemet (Drag Torque Control)
forhindrer en eventuell blokkering av
drivhjulene, noe som kan skje for
eksempel hvis gasspedalen uventet
slippes opp, eller ved brått girskifte,
under forhold med dårlig veigrep.
Under slike forhold kan motorensbremseeffekt medføre at drivhjulene
skrenser slik at kjøretøyet mister sin
stabilitet. I disse situasjonene griper
DTC-systemet inn og gir moment til
motoren for å opprettholde stabiliteten og
øke kjøretøyets sikkerhet.
ESC-SYSTEM (Electronic Stability
Control)
ESC-systemet forbedrer kjøretøyets
styring og stabilitet under diverse
kjøreforhold, ved å korrigere understyring
og overstyring, og legge bremseeffekten
på de mest egnede hjulene.
Systemets inngrep
Systemets inngrep er angitt med blinking
av varsellampe
på instrumentbordet:
signalet for inngrepet indikerer at bilen
er i kritiske forhold når det gjelder
stabilitet og veigrep.
43) 44) 45) 46) 47)
TC-SYSTEM (Traction Control)
Dette systemet griper inn automatisk hvis
bilen begynner å skli, miste veigrepet på
vått føre (vannplaning), ved akselerasjon
på glatt, nedsnødd eller islagt underlag
osv. på det ene eller på begge
drivhjulene.Systemets inngrep
Systemets inngrep er angitt med blinking
av varsellampe
på instrumentbordet:
signalet for inngrepet indikerer at bilen
er i kritiske forhold når det gjelder
stabilitet og veigrep.
48) 49) 50) 51) 52)
PBA-system (Panic Brake Assist)
PBA-systemet er designet for å
optimalisere bilens bremseevne under en
nødbremsing.
For å oppnå maksimale ytelse av
systemet, er det nødvendig å trykke
kontinuerlig på bremsepedalen under
oppbremsing, men unngå at den slippes
opp og ned. Du skal ikke redusere trykket
på bremsepedalen før bremsing ikke
lenger er nødvendig.
PBA-systemet deaktiveres når
bremsepedalen slippes opp.
53) 54) 55)
HSA-SYSTEM (Hill Start Assist)
Det er en integrert del av ESC-systemet
og muliggjør bakkestart.
56) 57)
