Page 11 of 388

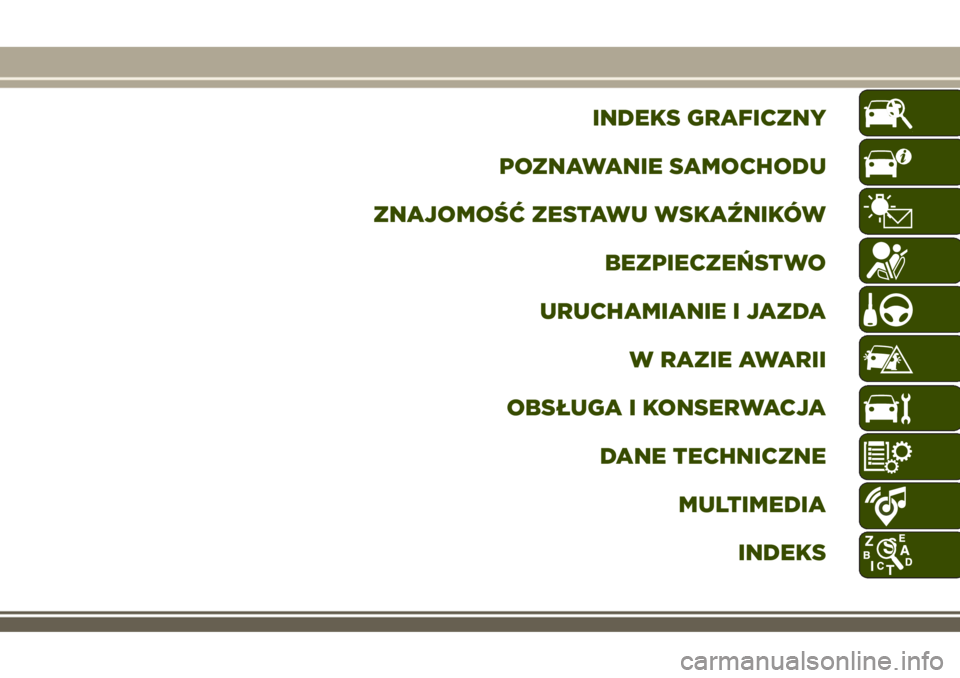

INDEKS GRAFICZNY
POZNAWANIE SAMOCHODU
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
BEZPIECZEŃSTWO
URUCHAMIANIE I JAZDA
W RAZIE AWARII
OBSŁUGA I KONSERWACJA
DANE TECHNICZNE
MULTIMEDIA
INDEKS
Page 12 of 388
Page 13 of 388

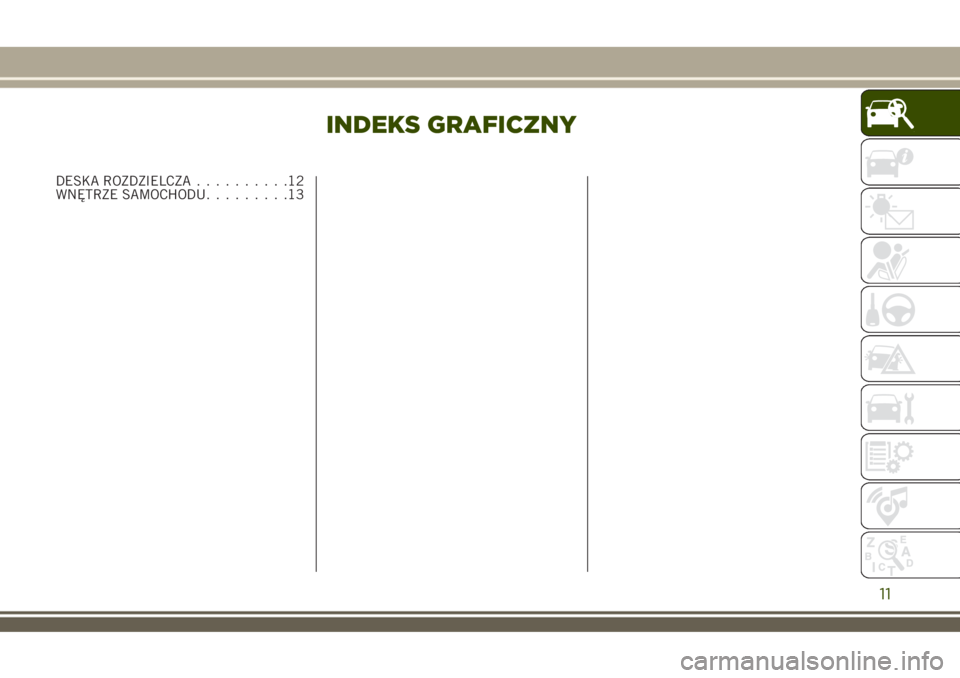

INDEKS GRAFICZNY
DESKA ROZDZIELCZA..........12
WNĘTRZE SAMOCHODU.........13
11
Page 14 of 388

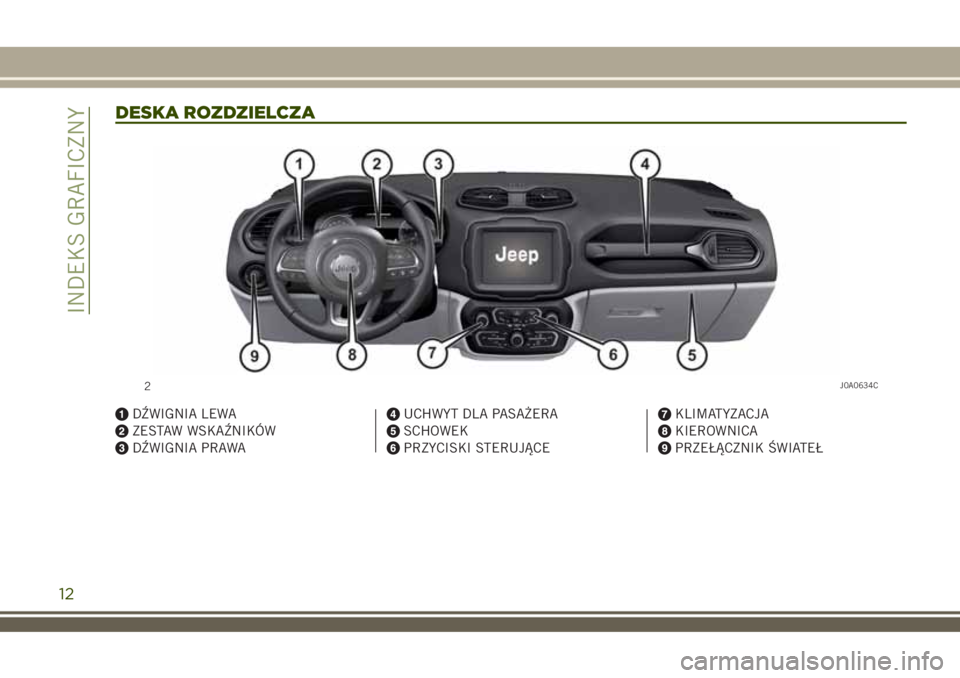

DESKA ROZDZIELCZA
DŹWIGNIA LEWA
ZESTAW WSKAŹNIKÓW
DŹWIGNIA PRAWA
UCHWYT DLA PASAŻERA
SCHOWEK
PRZYCISKI STERUJĄCE
KLIMATYZACJA
KIEROWNICA
PRZEŁĄCZNIK ŚWIATEŁ
2J0A0634C
12
INDEKS GRAFICZNY
Page 15 of 388

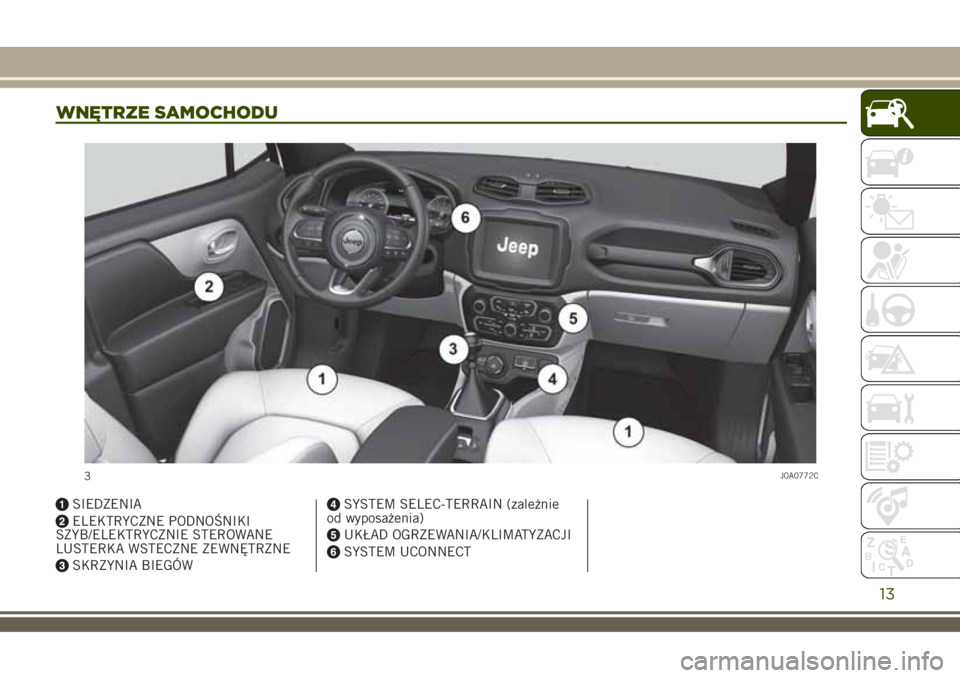

WNĘTRZE SAMOCHODU
SIEDZENIA
ELEKTRYCZNE PODNOŚNIKI
SZYB/ELEKTRYCZNIE STEROWANE
LUSTERKA WSTECZNE ZEWNĘTRZNE
SKRZYNIA BIEGÓW
SYSTEM SELEC-TERRAIN (zależnie
od wyposażenia)
UKŁAD OGRZEWANIA/KLIMATYZACJI
SYSTEM UCONNECT
3J0A0772C
13
Page 16 of 388
Page 17 of 388

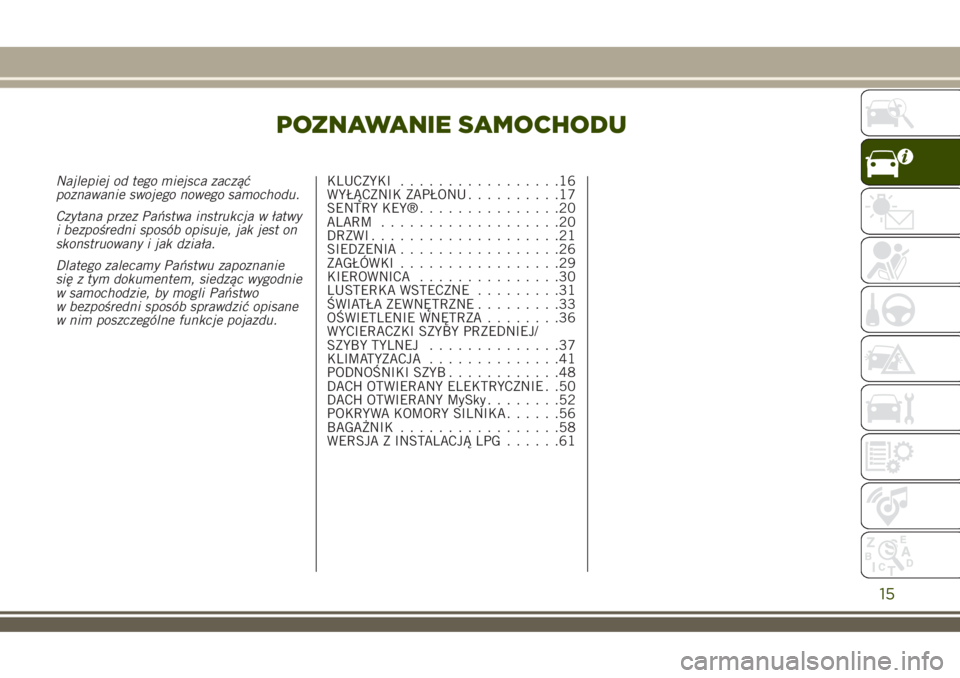

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego samochodu.
Czytana przez Państwa instrukcja w łatwy
i bezpośredni sposób opisuje, jak jest on
skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc wygodnie
w samochodzie, by mogli Państwo
w bezpośredni sposób sprawdzić opisane
w nim poszczególne funkcje pojazdu.KLUCZYKI.................16
WYŁĄCZNIK ZAPŁONU..........17
SENTRY KEY®...............20
ALARM...................20
DRZWI....................21
SIEDZENIA.................26
ZAGŁÓWKI.................29
KIEROWNICA...............30
LUSTERKA WSTECZNE.........31
ŚWIATŁA ZEWNĘTRZNE.........33
OŚWIETLENIE WNĘTRZA........36
WYCIERACZKI SZYBY PRZEDNIEJ/
SZYBY TYLNEJ..............37
KLIMATYZACJA..............41
PODNOŚNIKI SZYB............48
DACH OTWIERANY ELEKTRYCZNIE . .50
DACH OTWIERANY MySky........52
POKRYWA KOMORY SILNIKA......56
BAGAŻNIK.................58
WERSJA Z INSTALACJĄ LPG......61
15
Page 18 of 388

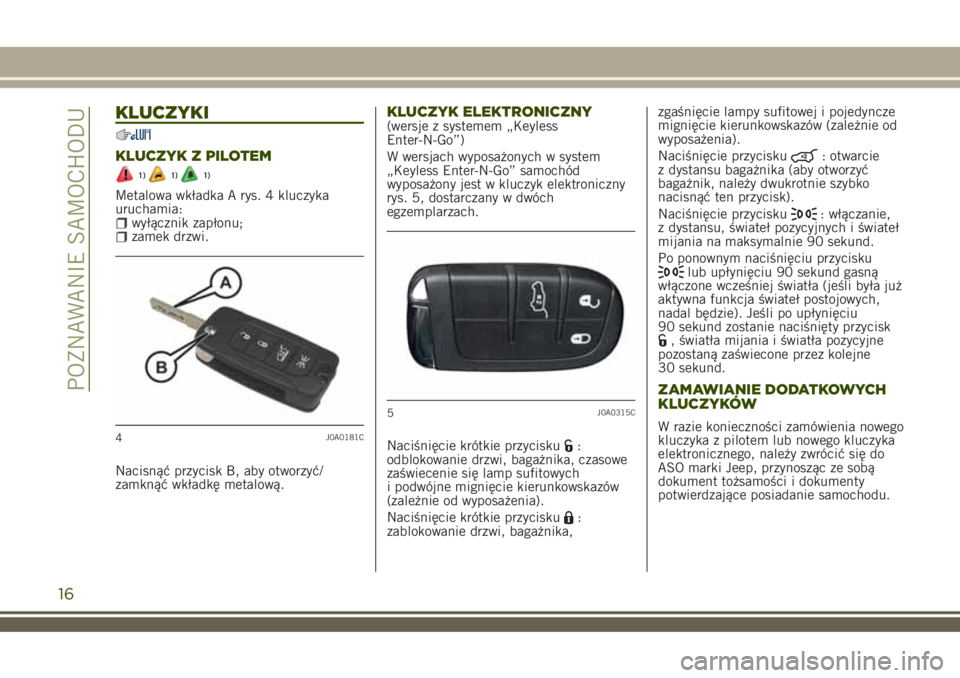

KLUCZYKI
KLUCZYK Z PILOTEM
1)1)1)
Metalowa wkładka A rys. 4 kluczyka
uruchamia:
wyłącznik zapłonu;zamek drzwi.
Nacisnąć przycisk B, aby otworzyć/
zamknąć wkładkę metalową.
KLUCZYK ELEKTRONICZNY(wersje z systemem „Keyless
Enter-N-Go”)
W wersjach wyposażonych w system
„Keyless Enter-N-Go” samochód
wyposażony jest w kluczyk elektroniczny
rys. 5, dostarczany w dwóch
egzemplarzach.
Naciśnięcie krótkie przycisku
:
odblokowanie drzwi, bagażnika, czasowe
zaświecenie się lamp sufitowych
i podwójne mignięcie kierunkowskazów
(zależnie od wyposażenia).
Naciśnięcie krótkie przycisku
:
zablokowanie drzwi, bagażnika,zgaśnięcie lampy sufitowej i pojedyncze
mignięcie kierunkowskazów (zależnie od
wyposażenia).
Naciśnięcie przycisku
: otwarcie
z dystansu bagażnika (aby otworzyć
bagażnik, należy dwukrotnie szybko
nacisnąć ten przycisk).
Naciśnięcie przycisku
: włączanie,
z dystansu, świateł pozycyjnych i świateł
mijania na maksymalnie 90 sekund.
Po ponownym naciśnięciu przycisku
lub upłynięciu 90 sekund gasną
włączone wcześniej światła (jeśli była już
aktywna funkcja świateł postojowych,
nadal będzie). Jeśli po upłynięciu
90 sekund zostanie naciśnięty przycisk
, światła mijania i światła pozycyjne
pozostaną zaświecone przez kolejne
30 sekund.
ZAMAWIANIE DODATKOWYCH
KLUCZYKÓW
W razie konieczności zamówienia nowego
kluczyka z pilotem lub nowego kluczyka
elektronicznego, należy zwrócić się do
ASO marki Jeep, przynosząc ze sobą
dokument tożsamości i dokumenty
potwierdzające posiadanie samochodu.4J0A0181C
5J0A0315C
16
POZNAWANIE SAMOCHODU
Page 19 of 388
UWAGA
1)Przycisk B należy naciskać tylko
wówczas, gdy kluczyk znajduje się
w pewnej odległości od ciała,
a w szczególności od oczu i od
przedmiotów mogących ulec zniszczeniu
(np. ubranie). Nie należy pozostawiać
kluczyka bez nadzoru, aby uniknąć
sytuacji, w których ktokolwiek, szczególnie
dzieci, mógłby się nim bawić i nacisnąć
niespodziewanie przycisk.
OSTRZEŻENIE
1)Mocne uderzenia mogą uszkodzić
komponenty elektroniczne znajdujące się
w kluczyku. Dla zapewnienia skuteczności
urządzeń elektronicznych wewnątrz
kluczyka nie należy wystawiać go na
działanie promieni słonecznych.
OSTRZEŻENIE
1)Rozładowane baterie pilota mogą być
szkodliwe dla środowiska, jeśli nie są
właściwie utylizowane; dlatego powinny
być gromadzone w odpowiednich
pojemnikach zgodnie z obowiązującymi
przepisami, bądź też można je dostarczyć
do ASO marki Jeep, która zajmuje się ich
złomowaniem.
WYŁĄCZNIK ZAPŁONU
2) 3) 6) 7)
WERSJE Z KLUCZYKIEM MECHANICZNYM
Kluczyk można przekręcić w trzy różne
położenia rys. 6:
STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica zablokowana
(gdy kluczyk jest wyjęty). Niektóre
urządzenia elektryczne (np. zamek
centralny drzwi, alarm itp.), mogą jednak
być aktywne;
MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne;
AVV: uruchamianie silnika.
6J0A0021C
17
Page 20 of 388

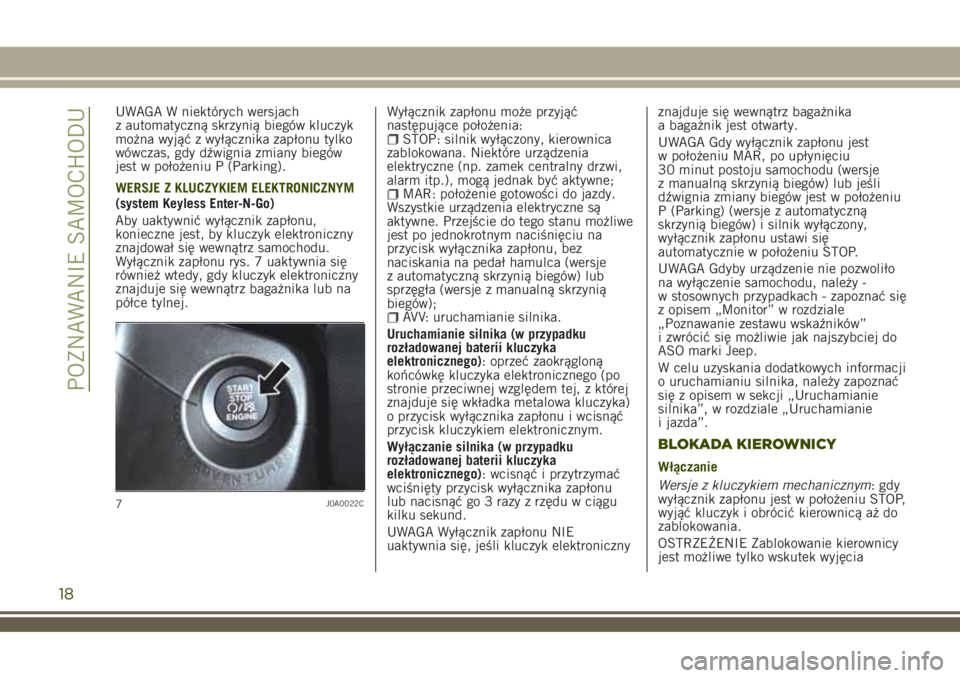

UWAGA W niektórych wersjach
z automatyczną skrzynią biegów kluczyk
można wyjąć z wyłącznika zapłonu tylko
wówczas, gdy dźwignia zmiany biegów
jest w położeniu P (Parking).
WERSJE Z KLUCZYKIEM ELEKTRONICZNYM
(system Keyless Enter-N-Go)
Aby uaktywnić wyłącznik zapłonu,
konieczne jest, by kluczyk elektroniczny
znajdował się wewnątrz samochodu.
Wyłącznik zapłonu rys. 7 uaktywnia się
również wtedy, gdy kluczyk elektroniczny
znajduje się wewnątrz bagażnika lub na
półce tylnej.Wyłącznik zapłonu może przyjąć
następujące położenia:
STOP: silnik wyłączony, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. zamek centralny drzwi,
alarm itp.), mogą jednak być aktywne;
MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne. Przejście do tego stanu możliwe
jest po jednokrotnym naciśnięciu na
przycisk wyłącznika zapłonu, bez
naciskania na pedał hamulca (wersje
z automatyczną skrzynią biegów) lub
sprzęgła (wersje z manualną skrzynią
biegów);
AVV: uruchamianie silnika.
Uruchamianie silnika (w przypadku
rozładowanej baterii kluczyka
elektronicznego): oprzeć zaokrągloną
końcówkę kluczyka elektronicznego (po
stronie przeciwnej względem tej, z której
znajduje się wkładka metalowa kluczyka)
o przycisk wyłącznika zapłonu i wcisnąć
przycisk kluczykiem elektronicznym.
Wyłączanie silnika (w przypadku
rozładowanej baterii kluczyka
elektronicznego): wcisnąć i przytrzymać
wciśnięty przycisk wyłącznika zapłonu
lub nacisnąć go 3 razy z rzędu w ciągu
kilku sekund.
UWAGA Wyłącznik zapłonu NIE
uaktywnia się, jeśli kluczyk elektronicznyznajduje się wewnątrz bagażnika
a bagażnik jest otwarty.
UWAGA Gdy wyłącznik zapłonu jest
w położeniu MAR, po upłynięciu
30 minut postoju samochodu (wersje
z manualną skrzynią biegów) lub jeśli
dźwignia zmiany biegów jest w położeniu
P (Parking) (wersje z automatyczną
skrzynią biegów) i silnik wyłączony,
wyłącznik zapłonu ustawi się
automatycznie w położeniu STOP.
UWAGA Gdyby urządzenie nie pozwoliło
na wyłączenie samochodu, należy -
w stosownych przypadkach - zapoznać się
z opisem „Monitor” w rozdziale
„Poznawanie zestawu wskaźników”
i zwrócić się możliwie jak najszybciej do
ASO marki Jeep.
W celu uzyskania dodatkowych informacji
o uruchamianiu silnika, należy zapoznać
się z opisem w sekcji „Uruchamianie
silnika”, w rozdziale „Uruchamianie
i jazda”.
BLOKADA KIEROWNICY
Włączanie
Wersje z kluczykiem mechanicznym: gdy
wyłącznik zapłonu jest w położeniu STOP,
wyjąć kluczyk i obrócić kierownicą aż do
zablokowania.
OSTRZEŻENIE Zablokowanie kierownicy
jest możliwe tylko wskutek wyjęcia
7J0A0022C
18
POZNAWANIE SAMOCHODU
