JEEP RENEGADE 2018 Kezelési és karbantartási útmutató (in Hungarian)

hajtsuk ki a rögzítőszerkezetet B
ábra 150;
a C egységre erőt kifejtve kössük le az
elektromos csatlakozót;
az ábrán (ábra 151 ) látható módon
kifelé húzva távolítsuk el a hátsó
lámpatestet;
hajtsuk ki a négy rögzítőcsavart D
ábra 152, és vegyük ki az izzófoglalat
egységet;
Cseréljük ki az érintett izzót
(ábra 153: E/G = féklámpák; F =
irányjelzők) (az E és G izzók mindig egy
időben gyulladnak fel);
helyezzük be az új izzót, és győződjünk
meg a megfelelő rögzüléséről;
(149. ábra)J0A0637C
(150. ábra)J0A0296C
(151. ábra)J0A0316C
(152. ábra)J0A0268C
209

a négy rögzítőcsavar teljes
behajtásával szereljük vissza megfelelően
az izzófoglalat egységet a hátsó
lámpatestbe;
helyezzük vissza a gépkocsira a hátsó
lámpatestet;
teljesen hajtsuk be a hátsó lámpatest
rögzítőszerkezetét, és kössük vissza az
elektromos csatlakozót;
helyezzük vissza a fedelet A ábra 149,
meggyőződve annak helyes rögzüléséről;
végül csukjuk be a csomagtérajtót.Hátsó alsó lámpatest
A hátsó ködlámpa (bal oldal) és a
tolatólámpa izzóit (jobb oldal)
tartalmazzák.
Az izzók cseréjét az alábbiak szerint
végezzük:
egy csavarhúzóval hajtsuk ki a
csavarokat A ábra 154 és B, és távolítsuk
el a C fedelet;
az A felső csavar könnyen
hozzáférhető, míg a B alsó csavar
kihajtásához megfelelő szögben meg kell
dönteni a csavarhúzó lapját, amint azt az
ábra (ábra 155 ) mutatja;
forgassuk el az óramutató járásával
ellentétes irányba a foglalatot D
ábra 156, és cseréljük ki az érintett
izzót;
(153. ábra)J0A0270C
(154. ábra)J0A0212C
(155. ábra)J0A0213C
210
SZÜKSÉG ESETÉN

helyezzük be az új izzót, és győződjünk
meg a megfelelő rögzüléséről;
az óramutató járásával megegyezően
forgatva helyezzük vissza a foglalatot az
ülékébe, ügyelve annak biztos
rögzülésére;
a rögzítőcsavarok teljes behajtásával
szereljük vissza megfelelően a C fedelet.
3
.féklámpák
A3.féklámpák LED-es típusúak. A
cseréjüket egy Jeep márkaszervizben
végeztessük el.
Rendszámtábla-világítás
Az izzók cseréjét az alábbiak szerint
végezzük:
távolítsuk el a burákat A ábra 157;
forgassuk el az óramutató járásával
megegyezően, és húzzuk ki az izzókat;
helyezzük be az új izzókat, és
győződjünk meg a foglalatba történő
megfelelő rögzülésükről;
végül szereljük vissza a burákat.
FIGYELMEZTETÉS
150)Az izzó cseréje előtt várjuk meg,
amíg a kipufogócsövek lehűljenek: ÉGÉSI
SÉRÜLÉSEK VESZÉLYE ÁLL FENN!
151)Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és
tűzveszélyt idézhetnek elő.
152)A halogénizzók nagynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
(156. ábra)J0A0302C
(157. ábra)J0A0444C
211

FIGYELMEZTETÉS
76)A halogénizzókat csakis a
fémfoglalatuknál fogjuk meg. Ha az
üvegtestet ujjunkkal megérintjük, csökken
a kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis
megérintettük, alkoholos ruhával töröljük
le, és hagyjuk megszáradni.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
154) 155) 156) 157) 158)
77) 78)
Csipesz a biztosítékok kihúzásához
A biztosíték cseréjét a motortérben
található biztosítéktábla fedelén
elhelyezett csipesszel végezzük (lásd
ábra 158 ).
Markoljuk meg a felső bordáknál a
csipeszt az ábrán jelzett módon (lásd
ábra 159 ), nyomjuk meg, majd húzzuk
ki felfelé a csipeszt.A csipesz két eltérő és megfelelően
kialakított végződéssel rendelkezik (lásd
ábra 160 ) a gépkocsiban található
különböző típusú biztosítékok
eltávolításához:
A: MINI fuse;B: J-CASE fuse.
(158. ábra)J0A0250C
(159. ábra)J0A0331C
212
SZÜKSÉG ESETÉN

HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
A biztosítékok négy biztosítéktáblában
találhatók: a motortérben, a műszerfal
alatt és a csomagtér belsejében
helyezkednek el.
LPG változatok
Az LPG berendezés részegységeit
speciális biztosítékok védik. Az esetleges
cserét Jeep márkaszervizben végeztessük
el.
MOTORTÉR BIZTOSÍTÉKTÁBLA
A biztosítéktábla az akkumulátor mellett
helyezkedik el ábra 161.
(160. ábra)J0A0686C
(161. ábra)J0A0117C
213

A rögzítőcsavar kioldása és a
biztosítéktábla fedelének leszerelése
A következők szerint járjunk el:
a készletben lévő csavarhúzó
segítségével nyomjuk be ütközésig a
csavart A ábra 162;
az óramutató járásával ellentétesen,
lassan forgassuk a csavart, amíg
ellenállást nem érzünk (ne erőltessük
túlságosan);
lassan engedjük el a csavart;a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiemelkedése
jelzi;
teljesen felfelé csúsztatva távolítsuk
el a fedelet B ábra 162, amint azt az
ábra mutatja.A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedélen látható. Egy biztosíték cseréje
után győződjünk meg arról, hogy a fedél
B megfelelően le van zárva.
A biztosítéktábla fedelének visszaszerelése
és a csavar rögzítése
A következők szerint járjunk el:
fentről lefelé csúsztatva rögzítsük
megfelelően a fedelet B ábra 162 a
táblához;
a készletben lévő csavarhúzó
segítségével nyomjuk be ütközésig a
csavart A ábra 162;
az óramutató járásával megegyező
irányban, lassan forgassuk a csavart,
amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;a zárás megtörténtét a csavar egész
fejének az ülékbe való rögzülése jelzi.
MŰSZERFAL BIZTOSÍTÉKTÁBLA
A biztosítéktábla ábra 163 a
kormányoszlop bal oldalán helyezkedik
el, és a biztosítékok szabadon
hozzáférhetők a műszerfal alsó része
felől.
A biztosítékok cseréjét egy Jeep
márkaszervizben végeztessük el.

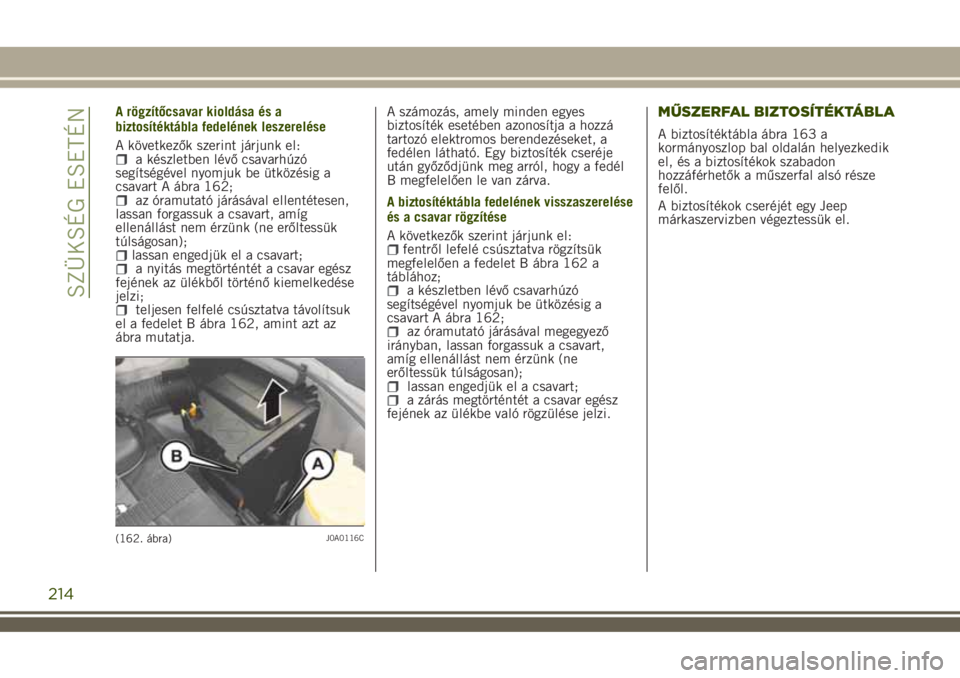

(162. ábra)J0A0116C
214
SZÜKSÉG ESETÉN

CSOMAGTÉR
BIZTOSÍTÉKTÁBLÁK
A biztosítékokhoz való hozzáféréshez a
készüléken (A, ábra 164) végezzük el a
szükséges beavatkozást, ezt követően
távolítsuk el a B ablakot.
(163. ábra)J0A0114C
(164. ábra)J0A0295C
215

A felszereltségtől függően a gépkocsi rendelkezhet A és/vagy B biztosítéktáblával (lásd ábra 165).
A: 1. biztosítéktábla
B: 2. biztosítéktábla
(165. ábra)J0A0324C
216
SZÜKSÉG ESETÉN

MOTORTÉR BIZTOSÍTÉKTÁBLAábra 161
FOGYASZTÓK BIZTOSÍTÉK AMPER
KürtF10 15
Csomagtér csatlakozóaljzatok áramellátása F18 20
SzabadF30 –
Fűtött külső visszapillantó tükrök F88 7,5
Hátsó ablak fűtés F89 30
217

MŰSZERFAL BIZTOSÍTÉKTÁBLAábra 163
FOGYASZTÓK BIZTOSÍTÉK AMPER
Utas oldali első elektromos ablakemelő F33 20
Vezető oldali első elektromos ablakemelő F34 20
A rendszer betáplálása
Uconnect™Klímaberendezés, Riasztó, Külső visszapillantó tükrök
elektromos behajtása, EOBD rendszer, USB portF36 15
Safe lock berendezés (vezető oldali ajtózár kireteszelése - egyes
változatoknál)/ajtók nyitása, központi zárás/csomagtérajtó
elektromos nyitásaF38 20
Szélvédő-/hátsó ablakmosó szivattyú F43 20
Bal hátsó elektromos ablakemelő F47 20
Jobb hátsó elektromos ablakemelő F48 20
Szivargyújtó (ha van) F94 15
218
