JEEP RENEGADE 2018 Libretto Uso Manutenzione (in Italian)

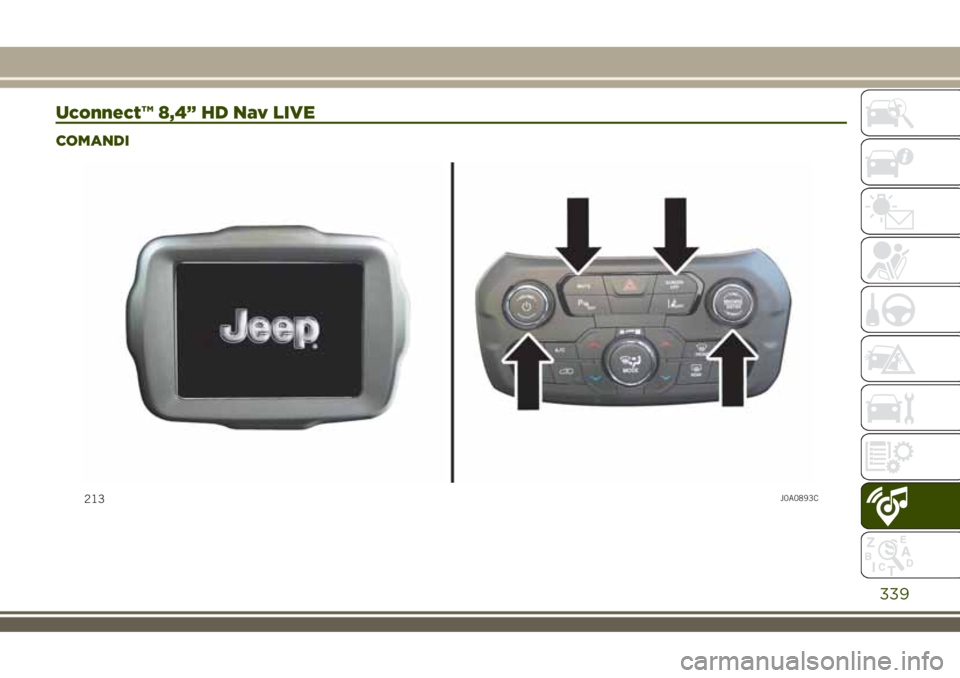

Uconnect™ 8,4” HD Nav LIVE
COMANDI
213J0A0893C
339

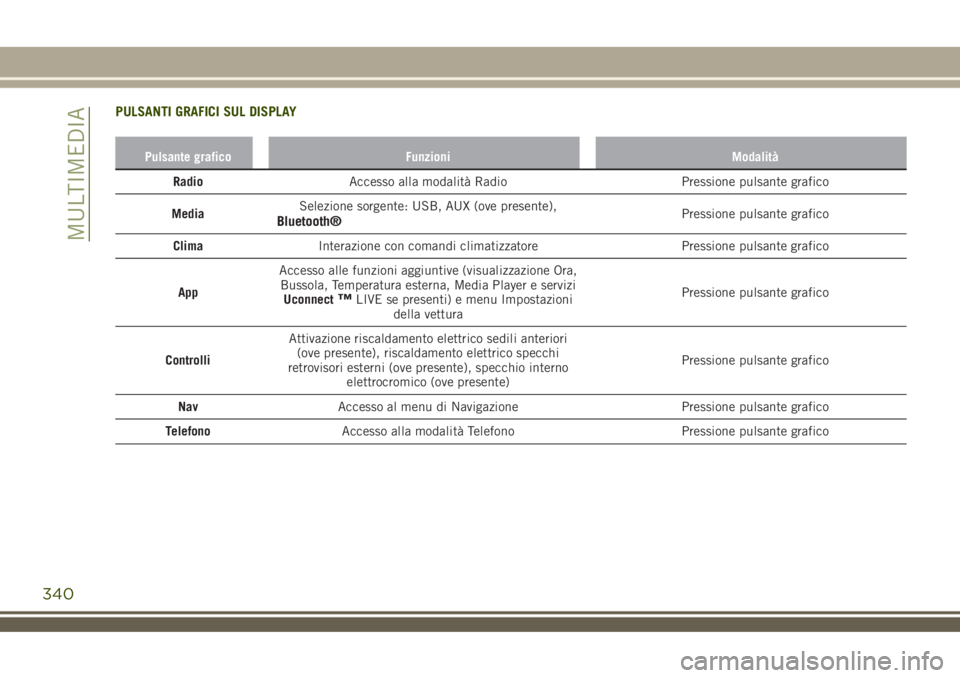

PULSANTI GRAFICI SUL DISPLAY
Pulsante grafico Funzioni Modalità
RadioAccesso alla modalità Radio Pressione pulsante grafico
MediaSelezione sorgente: USB, AUX (ove presente),
Bluetooth®Pressione pulsante grafico
ClimaInterazione con comandi climatizzatore Pressione pulsante grafico
AppAccesso alle funzioni aggiuntive (visualizzazione Ora,
Bussola, Temperatura esterna, Media Player e servizi
Uconnect
™LIVE se presenti) e menu Impostazioni
della vetturaPressione pulsante grafico
ControlliAttivazione riscaldamento elettrico sedili anteriori
(ove presente), riscaldamento elettrico specchi
retrovisori esterni (ove presente), specchio interno
elettrocromico (ove presente)Pressione pulsante grafico
NavAccesso al menu di Navigazione Pressione pulsante grafico
TelefonoAccesso alla modalità Telefono Pressione pulsante grafico
340
MULTIMEDIA

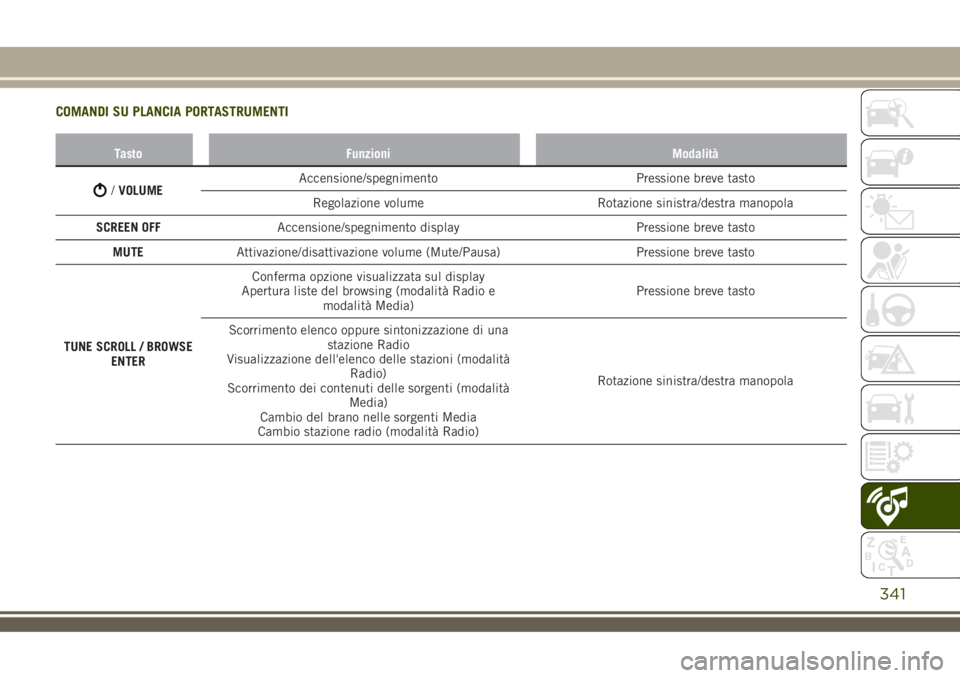

COMANDI SU PLANCIA PORTASTRUMENTI
Tasto Funzioni Modalità
/VOLUMEAccensione/spegnimento Pressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
SCREEN OFFAccensione/spegnimento display Pressione breve tasto
MUTEAttivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
TUNE SCROLL / BROWSE
ENTERConferma opzione visualizzata sul display
Apertura liste del browsing (modalità Radio e
modalità Media)Pressione breve tasto
Scorrimento elenco oppure sintonizzazione di una
stazione Radio
Visualizzazione dell'elenco delle stazioni (modalità
Radio)
Scorrimento dei contenuti delle sorgenti (modalità
Media)
Cambio del brano nelle sorgenti Media
Cambio stazione radio (modalità Radio)Rotazione sinistra/destra manopola
341

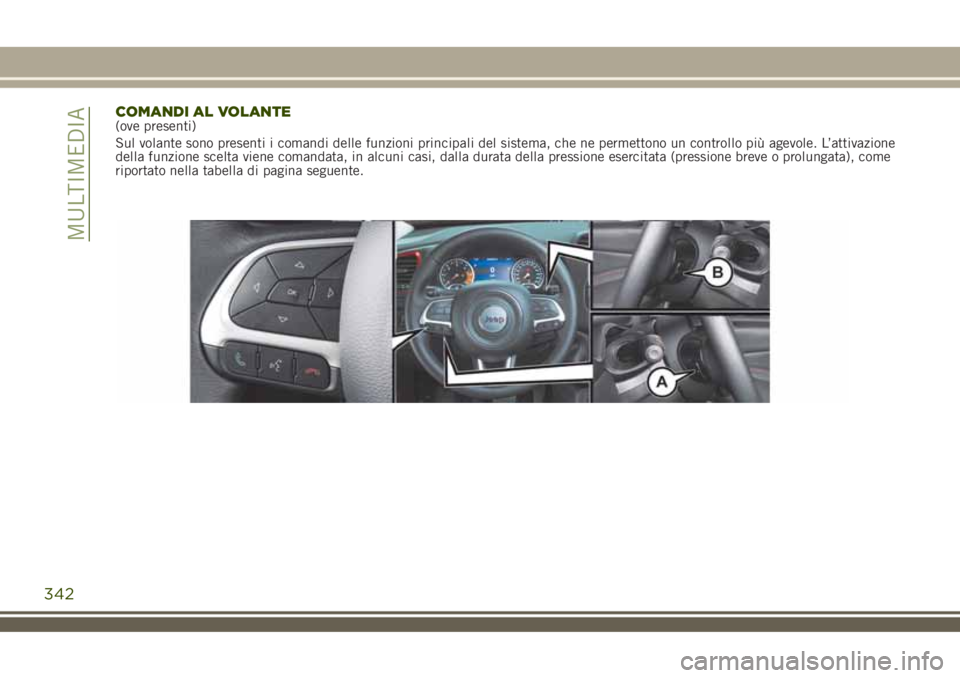

COMANDI AL VOLANTE(ove presenti)
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole. L’attivazione
della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o prolungata), come
riportato nella tabella di pagina seguente.
342
MULTIMEDIA

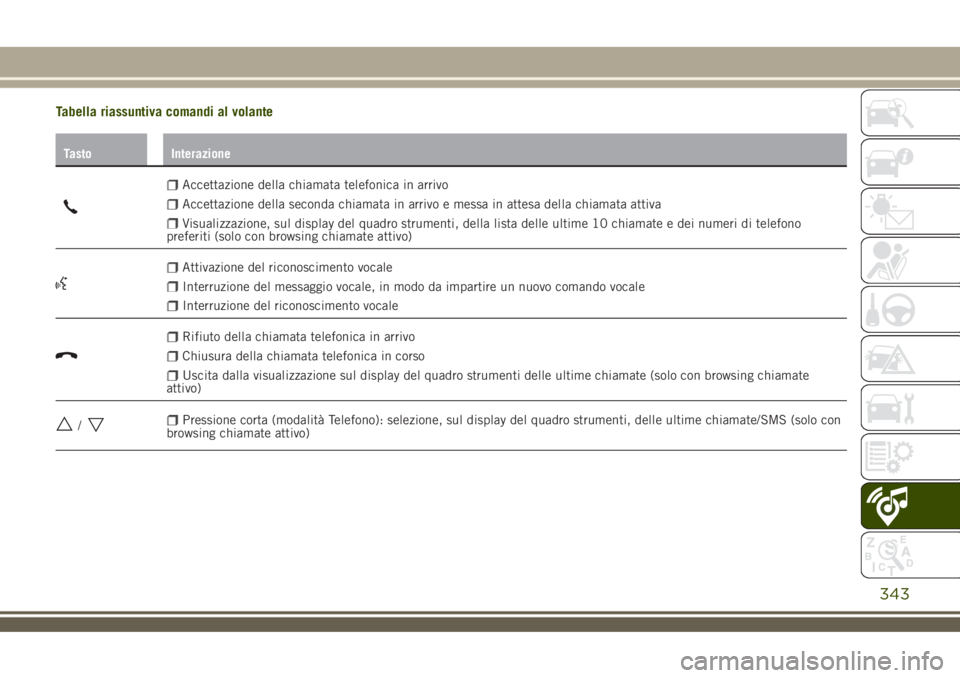

Tabella riassuntiva comandi al volante
Tasto Interazione
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Visualizzazione, sul display del quadro strumenti, della lista delle ultime 10 chiamate e dei numeri di telefono
preferiti (solo con browsing chiamate attivo)
Attivazione del riconoscimento vocale
Interruzione del messaggio vocale, in modo da impartire un nuovo comando vocale
Interruzione del riconoscimento vocale
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Uscita dalla visualizzazione sul display del quadro strumenti delle ultime chiamate (solo con browsing chiamate
attivo)
/Pressione corta (modalità Telefono): selezione, sul display del quadro strumenti, delle ultime chiamate/SMS (solo con
browsing chiamate attivo)
343

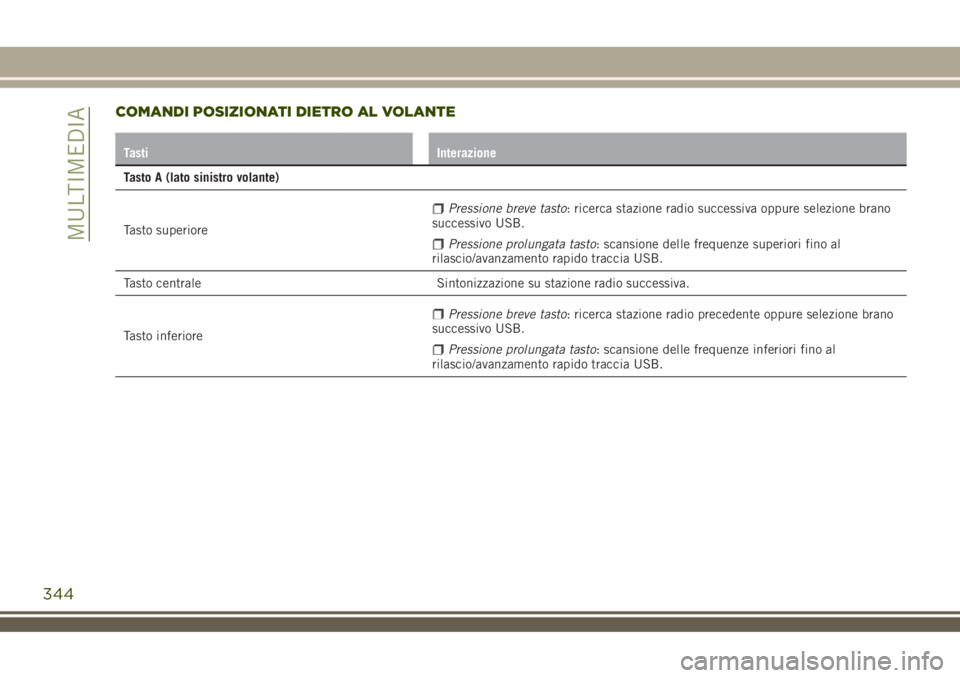

COMANDI POSIZIONATI DIETRO AL VOLANTE
Tasti Interazione
Tasto A (lato sinistro volante)
Tasto superiore
Pressione breve tasto: ricerca stazione radio successiva oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze superiori fino al
rilascio/avanzamento rapido traccia USB.
Tasto centrale Sintonizzazione su stazione radio successiva.
Tasto inferiore
Pressione breve tasto: ricerca stazione radio precedente oppure selezione brano
successivo USB.
Pressione prolungata tasto: scansione delle frequenze inferiori fino al
rilascio/avanzamento rapido traccia USB.
344
MULTIMEDIA

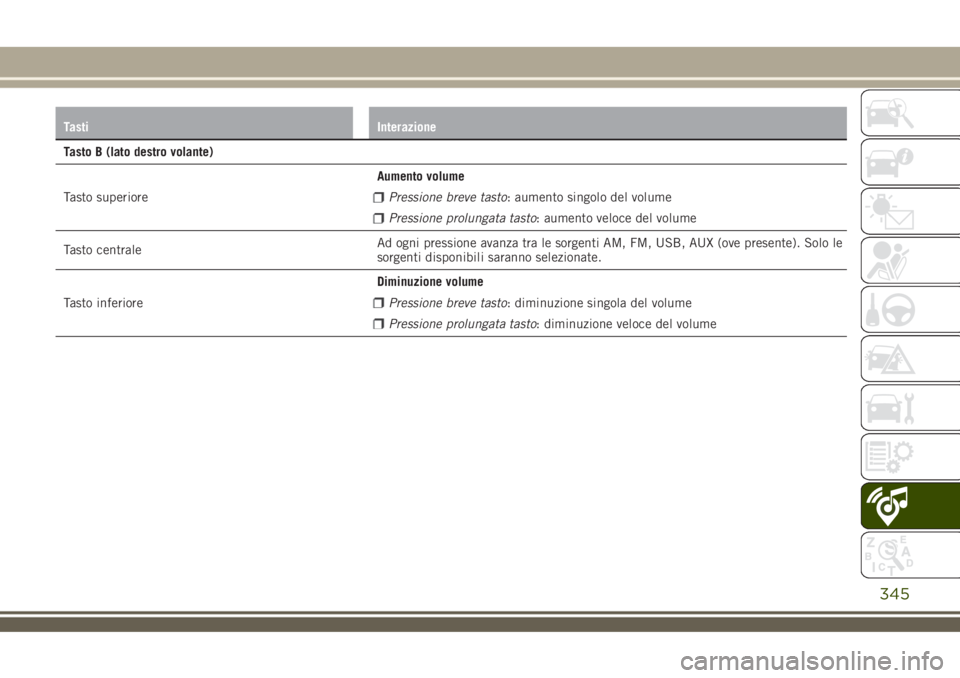

Tasti Interazione
Tasto B (lato destro volante)
Tasto superioreAumento volume
Pressione breve tasto: aumento singolo del volume
Pressione prolungata tasto: aumento veloce del volume
Tasto centraleAd ogni pressione avanza tra le sorgenti AM, FM, USB, AUX (ove presente). Solo le
sorgenti disponibili saranno selezionate.
Tasto inferioreDiminuzione volume
Pressione breve tasto: diminuzione singola del volume
Pressione prolungata tasto: diminuzione veloce del volume
345

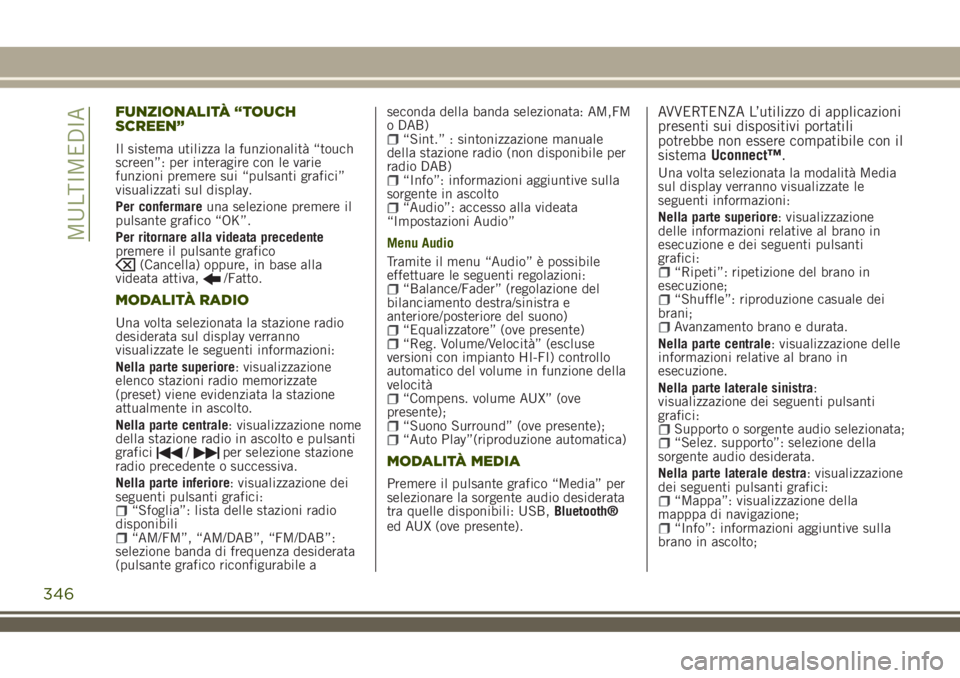

FUNZIONALITÀ “TOUCH
SCREEN”
Il sistema utilizza la funzionalità “touch
screen”: per interagire con le varie
funzioni premere sui “pulsanti grafici”
visualizzati sul display.
Per confermareuna selezione premere il
pulsante grafico “OK”.
Per ritornare alla videata precedente
premere il pulsante grafico
(Cancella) oppure, in base alla
videata attiva,/Fatto.
MODALITÀ RADIO
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni:
Nella parte superiore: visualizzazione
elenco stazioni radio memorizzate
(preset) viene evidenziata la stazione
attualmente in ascolto.
Nella parte centrale: visualizzazione nome
della stazione radio in ascolto e pulsanti
grafici
/per selezione stazione
radio precedente o successiva.
Nella parte inferiore: visualizzazione dei
seguenti pulsanti grafici:
“Sfoglia”: lista delle stazioni radio
disponibili
“AM/FM”, “AM/DAB”, “FM/DAB”:
selezione banda di frequenza desiderata
(pulsante grafico riconfigurabile aseconda della banda selezionata: AM,FM
o DAB)
“Sint.” : sintonizzazione manuale
della stazione radio (non disponibile per
radio DAB)
“Info”: informazioni aggiuntive sulla
sorgente in ascolto
“Audio”: accesso alla videata
“Impostazioni Audio”
Menu Audio
Tramite il menu “Audio” è possibile
effettuare le seguenti regolazioni:
“Balance/Fader” (regolazione del
bilanciamento destra/sinistra e
anteriore/posteriore del suono)
“Equalizzatore” (ove presente)“Reg. Volume/Velocità” (escluse
versioni con impianto HI-FI) controllo
automatico del volume in funzione della
velocità
“Compens. volume AUX” (ove
presente);
“Suono Surround” (ove presente);“Auto Play”(riproduzione automatica)
MODALITÀ MEDIA
Premere il pulsante grafico “Media” per
selezionare la sorgente audio desiderata
tra quelle disponibili: USB,Bluetooth®
ed AUX (ove presente).
AVVERTENZA L’utilizzo di applicazioni
presenti sui dispositivi portatili
potrebbe non essere compatibile con il
sistemaUconnect™.
Una volta selezionata la modalità Media
sul display verranno visualizzate le
seguenti informazioni:
Nella parte superiore: visualizzazione
delle informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Ripeti”: ripetizione del brano in
esecuzione;
“Shuffle”: riproduzione casuale dei
brani;
Avanzamento brano e durata.
Nella parte centrale: visualizzazione delle
informazioni relative al brano in
esecuzione.
Nella parte laterale sinistra:
visualizzazione dei seguenti pulsanti
grafici:
Supporto o sorgente audio selezionata;“Selez. supporto”: selezione della
sorgente audio desiderata.
Nella parte laterale destra: visualizzazione
dei seguenti pulsanti grafici:
“Mappa”: visualizzazione della
mapppa di navigazione;
“Info”: informazioni aggiuntive sulla
brano in ascolto;
346
MULTIMEDIA

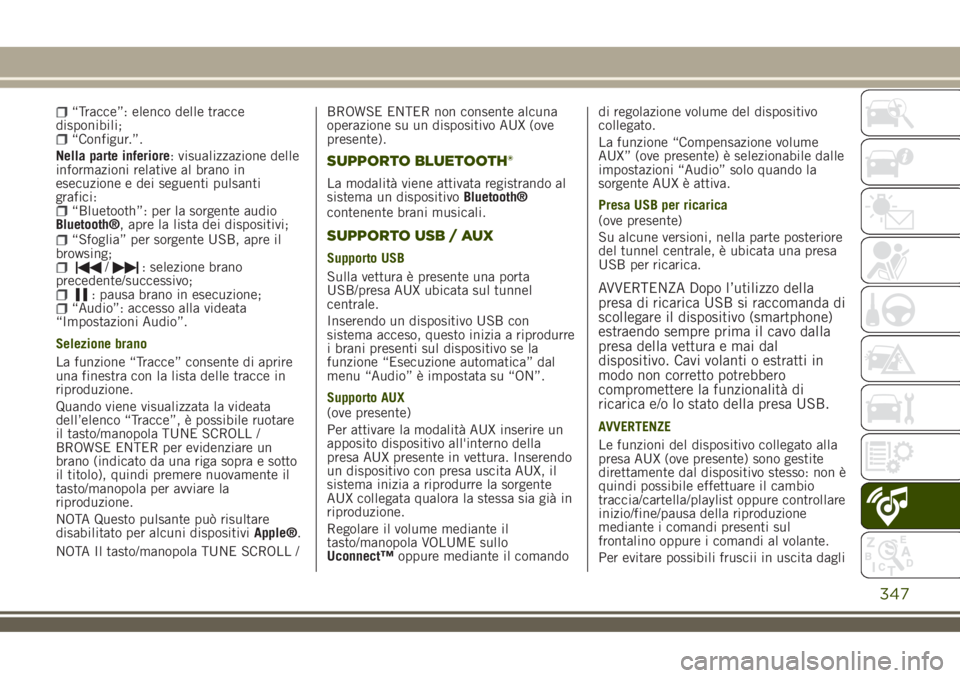

“Tracce”: elenco delle tracce
disponibili;
“Configur.”.
Nella parte inferiore: visualizzazione delle
informazioni relative al brano in
esecuzione e dei seguenti pulsanti
grafici:
“Bluetooth”: per la sorgente audio
Bluetooth®, apre la lista dei dispositivi;
“Sfoglia” per sorgente USB, apre il
browsing;
/: selezione brano
precedente/successivo;
: pausa brano in esecuzione;“Audio”: accesso alla videata
“Impostazioni Audio”.
Selezione brano
La funzione “Tracce” consente di aprire
una finestra con la lista delle tracce in
riproduzione.
Quando viene visualizzata la videata
dell’elenco “Tracce”, è possibile ruotare
il tasto/manopola TUNE SCROLL /
BROWSE ENTER per evidenziare un
brano (indicato da una riga sopra e sotto
il titolo), quindi premere nuovamente il
tasto/manopola per avviare la
riproduzione.
NOTA Questo pulsante può risultare
disabilitato per alcuni dispositiviApple®.
NOTA Il tasto/manopola TUNE SCROLL /BROWSE ENTER non consente alcuna
operazione su un dispositivo AUX (ove
presente).
SUPPORTO BLUETOOTH®
La modalità viene attivata registrando al
sistema un dispositivoBluetooth®
contenente brani musicali.
SUPPORTO USB / AUX
Supporto USB
Sulla vettura è presente una porta
USB/presa AUX ubicata sul tunnel
centrale.
Inserendo un dispositivo USB con
sistema acceso, questo inizia a riprodurre
i brani presenti sul dispositivo se la
funzione “Esecuzione automatica” dal
menu “Audio” è impostata su “ON”.
Supporto AUX
(ove presente)
Per attivare la modalità AUX inserire un
apposito dispositivo all'interno della
presa AUX presente in vettura. Inserendo
un dispositivo con presa uscita AUX, il
sistema inizia a riprodurre la sorgente
AUX collegata qualora la stessa sia già in
riproduzione.
Regolare il volume mediante il
tasto/manopola VOLUME sullo
Uconnect™oppure mediante il comandodi regolazione volume del dispositivo
collegato.
La funzione “Compensazione volume
AUX” (ove presente) è selezionabile dalle
impostazioni “Audio” solo quando la
sorgente AUX è attiva.
Presa USB per ricarica
(ove presente)
Su alcune versioni, nella parte posteriore
del tunnel centrale, è ubicata una presa
USB per ricarica.
AVVERTENZA Dopo l’utilizzo della
presa di ricarica USB si raccomanda di
scollegare il dispositivo (smartphone)
estraendo sempre prima il cavo dalla
presa della vettura e mai dal
dispositivo. Cavi volanti o estratti in
modo non corretto potrebbero
compromettere la funzionalità di
ricarica e/o lo stato della presa USB.
AVVERTENZE
Le funzioni del dispositivo collegato alla
presa AUX (ove presente) sono gestite
direttamente dal dispositivo stesso: non è
quindi possibile effettuare il cambio
traccia/cartella/playlist oppure controllare
inizio/fine/pausa della riproduzione
mediante i comandi presenti sul
frontalino oppure i comandi al volante.
Per evitare possibili fruscii in uscita dagli
347

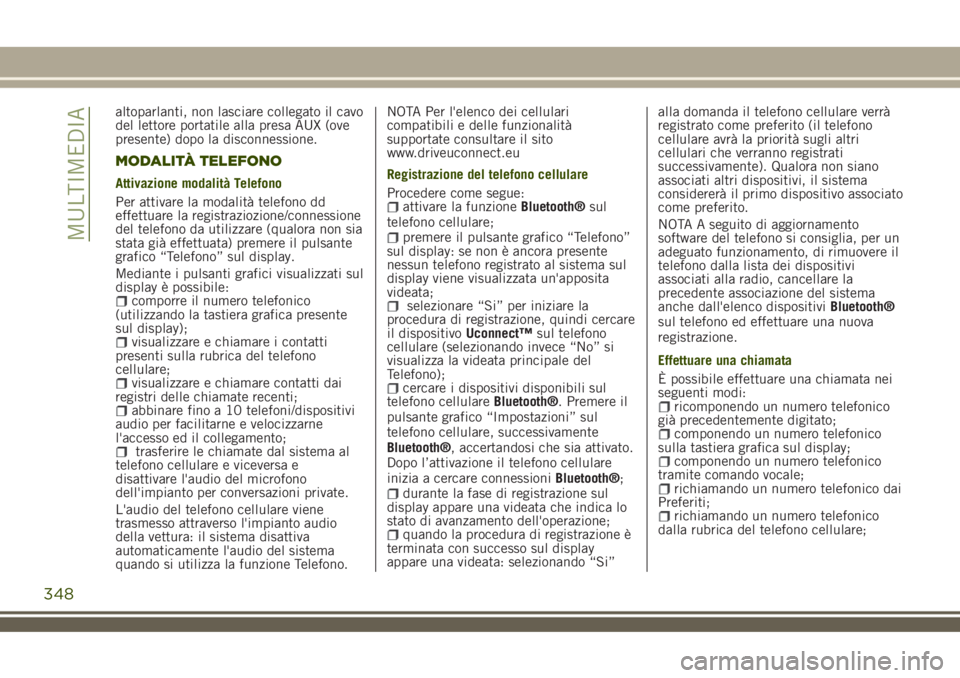

altoparlanti, non lasciare collegato il cavo
del lettore portatile alla presa AUX (ove
presente) dopo la disconnessione.
MODALITÀ TELEFONO
Attivazione modalità Telefono
Per attivare la modalità telefono dd
effettuare la registraziozione/connessione
del telefono da utilizzare (qualora non sia
stata già effettuata) premere il pulsante
grafico “Telefono” sul display.
Mediante i pulsanti grafici visualizzati sul
display è possibile:
comporre il numero telefonico
(utilizzando la tastiera grafica presente
sul display);
visualizzare e chiamare i contatti
presenti sulla rubrica del telefono
cellulare;
visualizzare e chiamare contatti dai
registri delle chiamate recenti;
abbinare fino a 10 telefoni/dispositivi
audio per facilitarne e velocizzarne
l'accesso ed il collegamento;
trasferire le chiamate dal sistema al
telefono cellulare e viceversa e
disattivare l'audio del microfono
dell'impianto per conversazioni private.
L'audio del telefono cellulare viene
trasmesso attraverso l'impianto audio
della vettura: il sistema disattiva
automaticamente l'audio del sistema
quando si utilizza la funzione Telefono.NOTA Per l'elenco dei cellulari
compatibili e delle funzionalità
supportate consultare il sito
www.driveuconnect.eu
Registrazione del telefono cellulare
Procedere come segue:
attivare la funzioneBluetooth®sul
telefono cellulare;
premere il pulsante grafico “Telefono”
sul display: se non è ancora presente
nessun telefono registrato al sistema sul
display viene visualizzata un'apposita
videata;
selezionare “Si” per iniziare la
procedura di registrazione, quindi cercare
il dispositivoUconnect™sul telefono
cellulare (selezionando invece “No” si
visualizza la videata principale del
Telefono);
cercare i dispositivi disponibili sul
telefono cellulareBluetooth®. Premere il
pulsante grafico “Impostazioni” sul
telefono cellulare, successivamente
Bluetooth®, accertandosi che sia attivato.
Dopo l’attivazione il telefono cellulare
inizia a cercare connessioniBluetooth®;
durante la fase di registrazione sul
display appare una videata che indica lo
stato di avanzamento dell'operazione;
quando la procedura di registrazione è
terminata con successo sul display
appare una videata: selezionando “Si”alla domanda il telefono cellulare verrà
registrato come preferito (il telefono
cellulare avrà la priorità sugli altri
cellulari che verranno registrati
successivamente). Qualora non siano
associati altri dispositivi, il sistema
considererà il primo dispositivo associato
come preferito.
NOTA A seguito di aggiornamento
software del telefono si consiglia, per un
adeguato funzionamento, di rimuovere il
telefono dalla lista dei dispositivi
associati alla radio, cancellare la
precedente associazione del sistema
anche dall'elenco dispositiviBluetooth®
sul telefono ed effettuare una nuova
registrazione.
Effettuare una chiamata
È possibile effettuare una chiamata nei
seguenti modi:
ricomponendo un numero telefonico
già precedentemente digitato;
componendo un numero telefonico
sulla tastiera grafica sul display;
componendo un numero telefonico
tramite comando vocale;
richiamando un numero telefonico dai
Preferiti;
richiamando un numero telefonico
dalla rubrica del telefono cellulare;
348
MULTIMEDIA
