JEEP RENEGADE 2018 Notice d'entretien (in French)

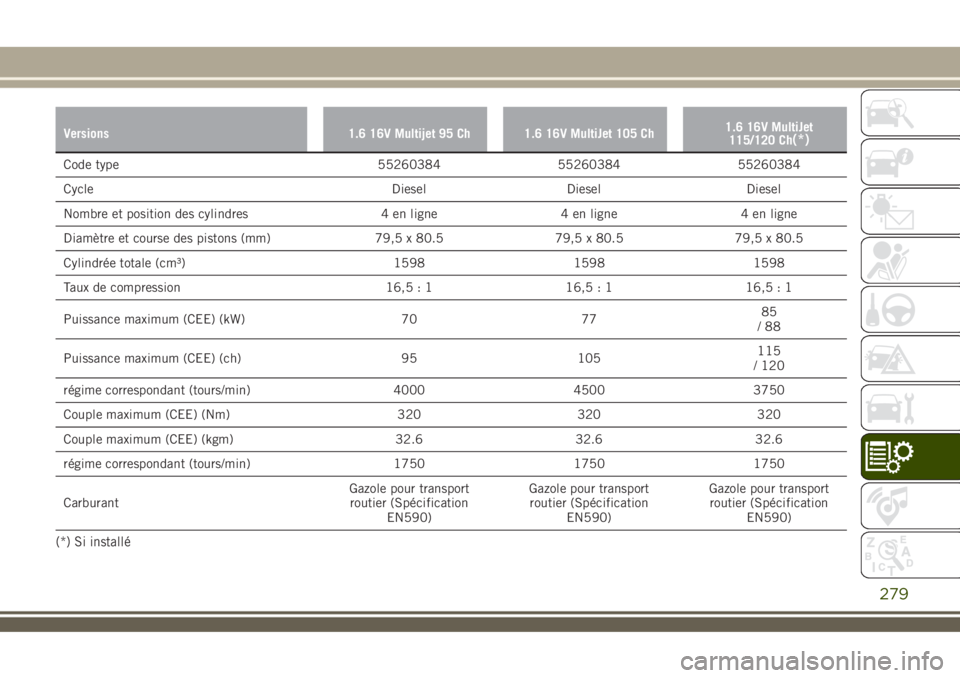

Versions 1.6 16V Multijet 95 Ch 1.6 16V MultiJet 105 Ch1.6 16V MultiJet
115/120 Ch(*)
Code type 55260384 55260384 55260384
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 79,5 x 80.5 79,5 x 80.5 79,5 x 80.5
Cylindrée totale (cm³) 1598 1598 1598
Taux de compression 16,5 : 1 16,5 : 1 16,5 : 1
Puissance maximum (CEE) (kW) 70 7785
/88
Puissance maximum (CEE) (ch) 95 105115
/ 120
régime correspondant (tours/min) 4000 4500 3750
Couple maximum (CEE) (Nm) 320 320 320
Couple maximum (CEE) (kgm) 32.6 32.6 32.6
régime correspondant (tours/min) 1750 1750 1750
CarburantGazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)
(*) Si installé
279

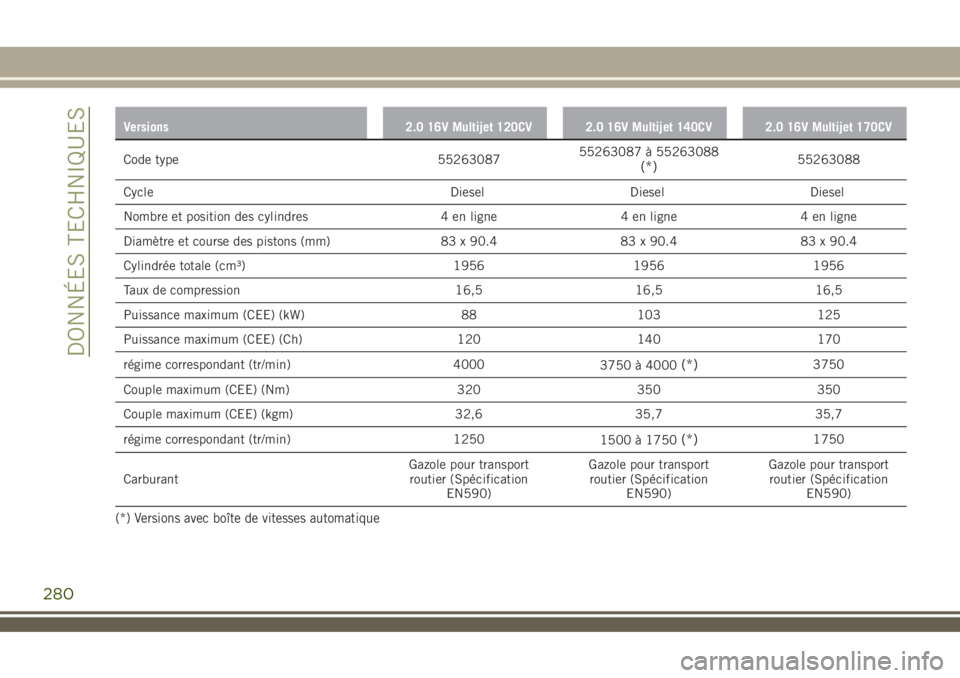

Versions 2.0 16V Multijet 120CV 2.0 16V Multijet 140CV 2.0 16V Multijet 170CV
Code type 5526308755263087 à 55263088(*)55263088
Cycle Diesel Diesel Diesel
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons (mm) 83 x 90.4 83 x 90.4 83 x 90.4
Cylindrée totale (cm³) 1956 1956 1956
Taux de compression 16,5 16,5 16,5
Puissance maximum (CEE) (kW) 88 103 125
Puissance maximum (CEE) (Ch) 120 140 170
régime correspondant (tr/min) 4000
3750 à 4000
(*)3750
Couple maximum (CEE) (Nm) 320 350 350
Couple maximum (CEE) (kgm) 32,6 35,7 35,7
régime correspondant (tr/min) 1250
1500 à 1750
(*)1750
CarburantGazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)Gazole pour transport
routier (Spécification
EN590)
(*) Versions avec boîte de vitesses automatique
280
DONNÉES TECHNIQUES

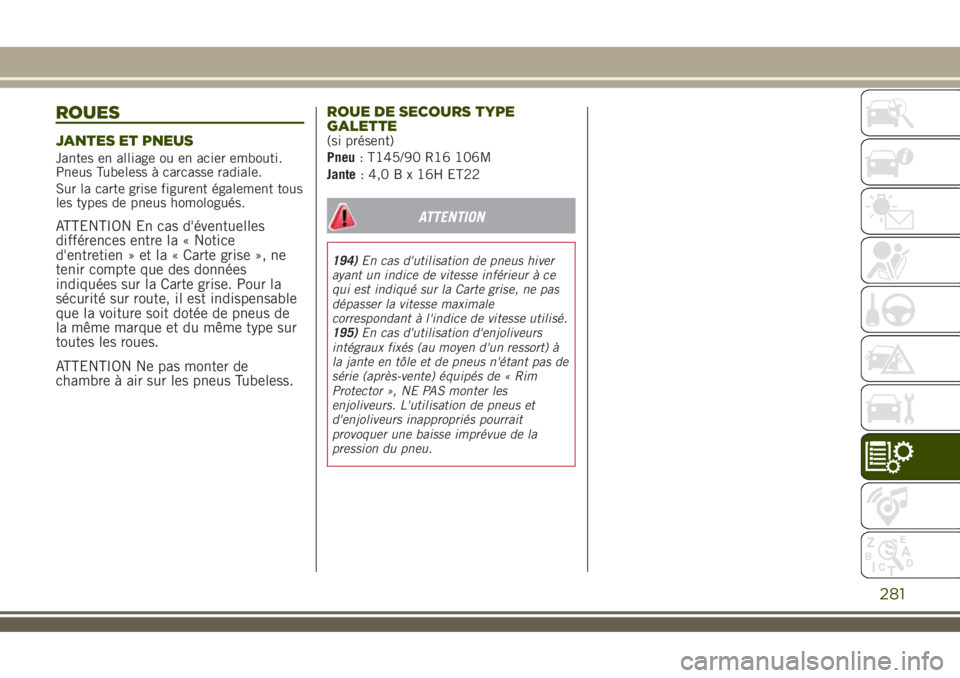

ROUES
JANTES ET PNEUS
Jantes en alliage ou en acier embouti.
Pneus Tubeless à carcasse radiale.
Sur la carte grise figurent également tous
les types de pneus homologués.
ATTENTION En cas d'éventuelles
différences entre la « Notice
d'entretien » et la « Carte grise », ne
tenir compte que des données
indiquées sur la Carte grise. Pour la
sécurité sur route, il est indispensable
que la voiture soit dotée de pneus de
la même marque et du même type sur
toutes les roues.
ATTENTION Ne pas monter de
chambre à air sur les pneus Tubeless.ROUE DE SECOURS TYPE
GALETTE
(si présent)
Pneu: T145/90 R16 106M
Jante: 4,0 B x 16H ET22
ATTENTION
194)En cas d'utilisation de pneus hiver
ayant un indice de vitesse inférieur à ce
qui est indiqué sur la Carte grise, ne pas
dépasser la vitesse maximale
correspondant à l'indice de vitesse utilisé.
195)En cas d'utilisation d'enjoliveurs
intégraux fixés (au moyen d'un ressort) à
la jante en tôle et de pneus n'étant pas de
série (après-vente) équipés de « Rim
Protector », NE PAS monter les
enjoliveurs. L'utilisation de pneus et
d'enjoliveurs inappropriés pourrait
provoquer une baisse imprévue de la
pression du pneu.
281

JANTES ET PNEUS DE SÉRIE
194) 195)
Versions Jantes Pneus Pneus à neige
1.4 T-Jet 120 Ch LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo Multi Air6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Si installé
(**) Versions Trailhawk
282
DONNÉES TECHNIQUES

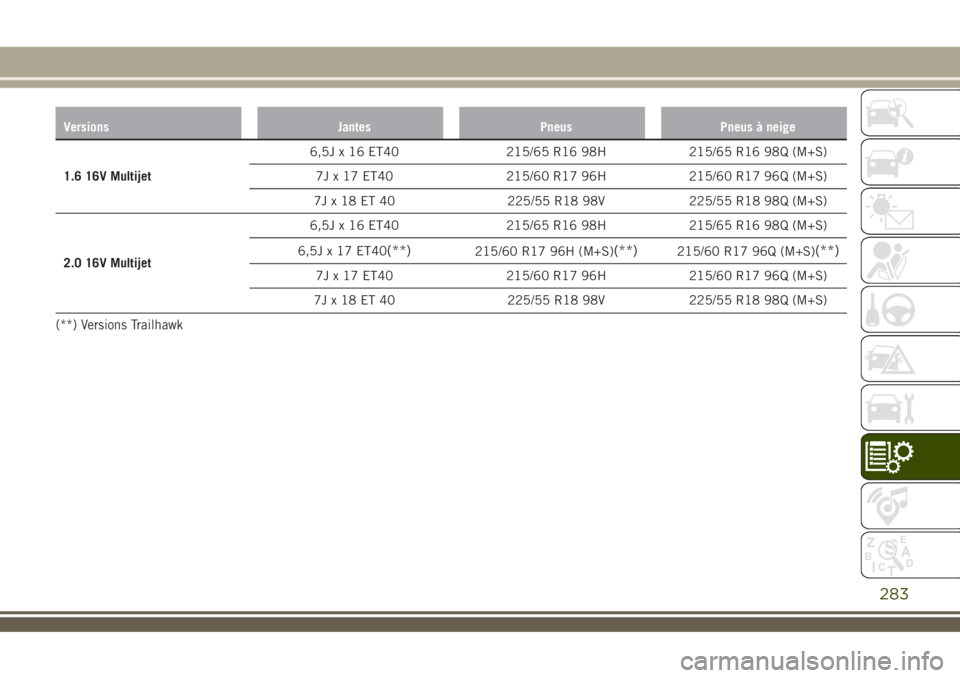

Versions Jantes Pneus Pneus à neige
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Versions Trailhawk
283

PRESSION DE GONFLAGE À FROID
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée. Contrôler à
nouveau la valeur correcte quand le pneu est froid. Avec les pneus neige, la valeur de la pression doit être majorée de + 0,2 bar par
rapport à la valeur préconisée pour les pneus fournis.
PneusÀ vide et charge moyenne À pleine chargeRoue de
secours de
taille normale
(*)
Roue de
secours type
galette
Avant Arrière Avant Arrière
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Suite à une utilisation d'urgence de la roue de secours, si cela était nécessaire, ajuster dès que possible la pression de la roue à la valeur
recommandée, en se référant à la table suivante.
284
DONNÉES TECHNIQUES

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série. La hauteur s'entend voiture
déchargée.
207J0A0019C
285

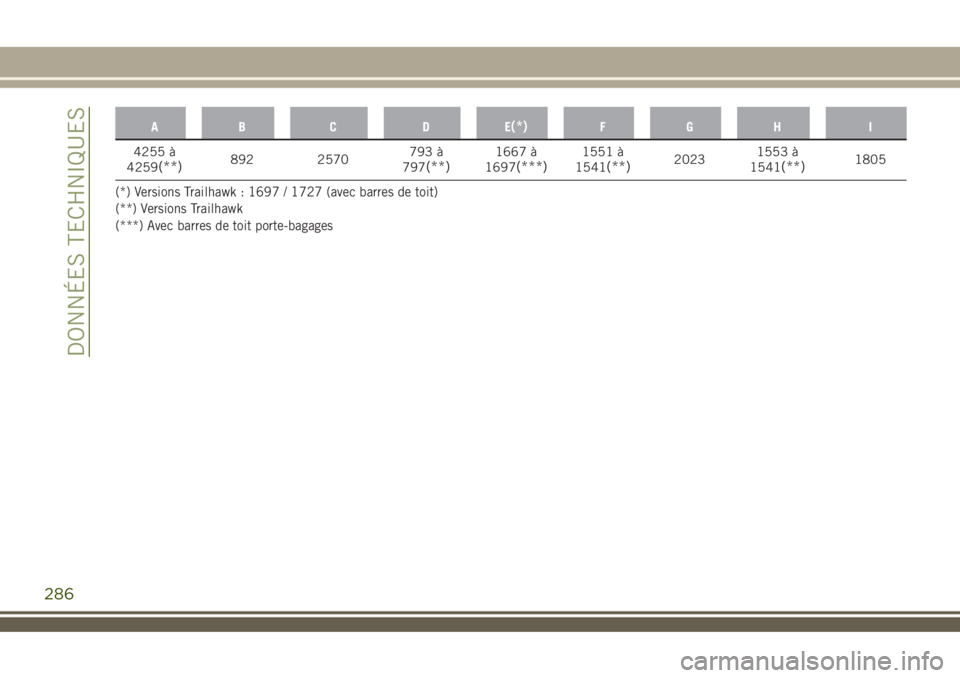

AB C DE(*)FGH I
4255 à
4259(**)892 2570793 à
797(**)1667 à
1697(***)1551 à
1541(**)20231553 à
1541(**)1805
(*) Versions Trailhawk : 1697 / 1727 (avec barres de toit)
(**) Versions Trailhawk
(***) Avec barres de toit porte-bagages
286
DONNÉES TECHNIQUES

GARDE AU SOL MINIMUM/ANGLES CARACTÉRISTIQUES
« Garde au sol minimum » (référence A )
La valeur de la hauteur est mesurée à proximité du bord inférieur du différentiel. Cette valeur détermine également les valeurs de
l'« Angle d'attaque », de l'« Angle de sortie » et de l'« Angle de dévers ».
Les dimensions sont exprimées en mm et correspondent au véhicule équipé de pneus de série.
Versions à traction avant (FWD): 171 mm
Versions à traction intégrale (4WD): 201 mm
Versions Trailhawk à traction intégrale (4WD LOW): 225 mm
« Angle d'attaque » (référence B)
L'angle d'attaque est formé par la ligne horizontale de la chaussée et par la ligne tangente qui passe entre la roue avant et le point
inférieur le plus saillant de la voiture.
208J0A0242C
287

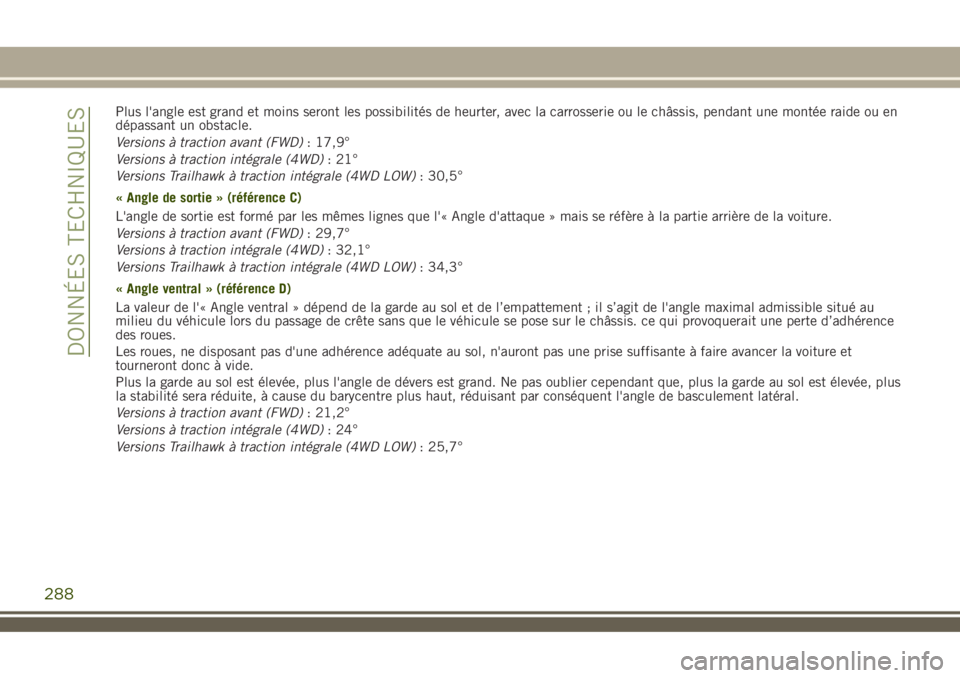

Plus l'angle est grand et moins seront les possibilités de heurter, avec la carrosserie ou le châssis, pendant une montée raide ou en
dépassant un obstacle.
Versions à traction avant (FWD): 17,9°
Versions à traction intégrale (4WD): 21°
Versions Trailhawk à traction intégrale (4WD LOW): 30,5°
« Angle de sortie » (référence C)
L'angle de sortie est formé par les mêmes lignes que l'« Angle d'attaque » mais se réfère à la partie arrière de la voiture.
Versions à traction avant (FWD): 29,7°
Versions à traction intégrale (4WD): 32,1°
Versions Trailhawk à traction intégrale (4WD LOW): 34,3°
« Angle ventral » (référence D)
La valeur de l'« Angle ventral » dépend de la garde au sol et de l’empattement ; il s’agit de l'angle maximal admissible situé au
milieu du véhicule lors du passage de crête sans que le véhicule se pose sur le châssis. ce qui provoquerait une perte d’adhérence
des roues.
Les roues, ne disposant pas d'une adhérence adéquate au sol, n'auront pas une prise suffisante à faire avancer la voiture et
tourneront donc à vide.
Plus la garde au sol est élevée, plus l'angle de dévers est grand. Ne pas oublier cependant que, plus la garde au sol est élevée, plus
la stabilité sera réduite, à cause du barycentre plus haut, réduisant par conséquent l'angle de basculement latéral.
Versions à traction avant (FWD): 21,2°
Versions à traction intégrale (4WD): 24°
Versions Trailhawk à traction intégrale (4WD LOW): 25,7°
288
