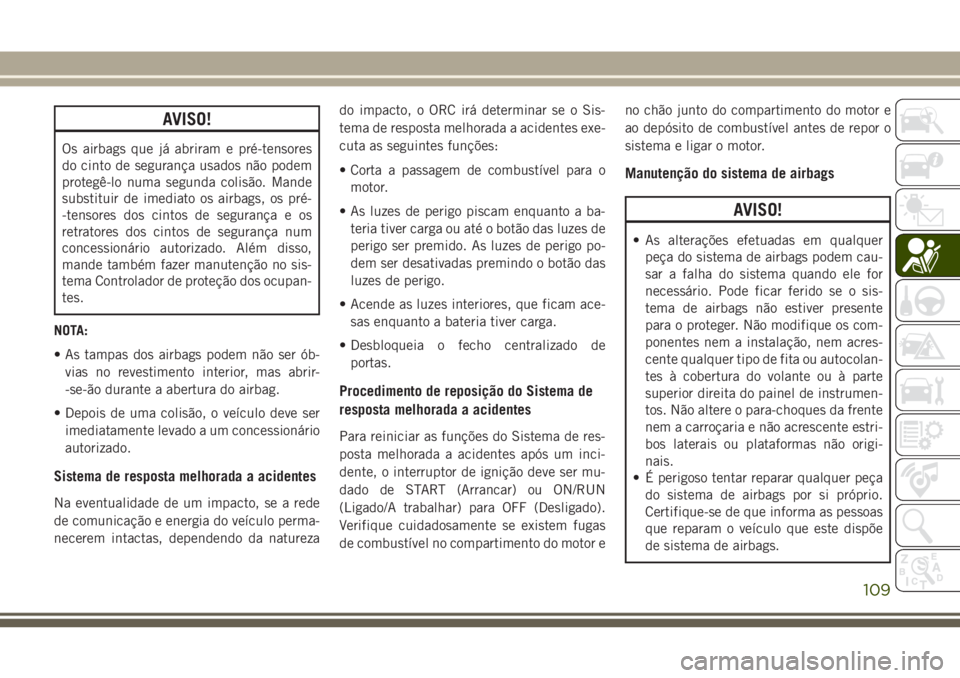

AVISO!
Os airbags que já abriram e pré-tensores
do cinto de segurança usados não podem
protegê-lo numa segunda colisão. Mande
substituir de imediato os airbags, os pré-
-tensores dos cintos de segurança e os
retratores dos cintos de segurança num
concessionário autorizado. Além disso,
mande também fazer manutenção no sis-
tema Controlador de proteção dos ocupan-
tes.
NOTA:
• As tampas dos airbags podem não ser ób-
vias no revestimento interior, mas abrir-
-se-ão durante a abertura do airbag.
• Depois de uma colisão, o veículo deve ser
imediatamente levado a um concessionário
autorizado.
Sistema de resposta melhorada a acidentes
Na eventualidade de um impacto, se a rede
de comunicação e energia do veículo perma-
necerem intactas, dependendo da naturezado impacto, o ORC irá determinar se o Sis-
tema de resposta melhorada a acidentes exe-
cuta as seguintes funções:
• Corta a passagem de combustível para o
motor.
• As luzes de perigo piscam enquanto a ba-
teria tiver carga ou até o botão das luzes de
perigo ser premido. As luzes de perigo po-
dem ser desativadas premindo o botão das
luzes de perigo.
• Acende as luzes interiores, que ficam ace-
sas enquanto a bateria tiver carga.
• Desbloqueia o fecho centralizado de
portas.
Procedimento de reposição do Sistema de
resposta melhorada a acidentes
Para reiniciar as funções do Sistema de res-
posta melhorada a acidentes após um inci-
dente, o interruptor de ignição deve ser mu-
dado de START (Arrancar) ou ON/RUN
(Ligado/A trabalhar) para OFF (Desligado).
Verifique cuidadosamente se existem fugas
de combustível no compartimento do motor eno chão junto do compartimento do motor e
ao depósito de combustível antes de repor o
sistema e ligar o motor.
Manutenção do sistema de airbags
AVISO!
• As alterações efetuadas em qualquer
peça do sistema de airbags podem cau-
sar a falha do sistema quando ele for
necessário. Pode ficar ferido se o sis-
tema de airbags não estiver presente
para o proteger. Não modifique os com-
ponentes nem a instalação, nem acres-
cente qualquer tipo de fita ou autocolan-
tes à cobertura do volante ou à parte
superior direita do painel de instrumen-
tos. Não altere o para-choques da frente
nem a carroçaria e não acrescente estri-
bos laterais ou plataformas não origi-
nais.
• É perigoso tentar reparar qualquer peça
do sistema de airbags por si próprio.
Certifique-se de que informa as pessoas
que reparam o veículo que este dispõe
de sistema de airbags.
109

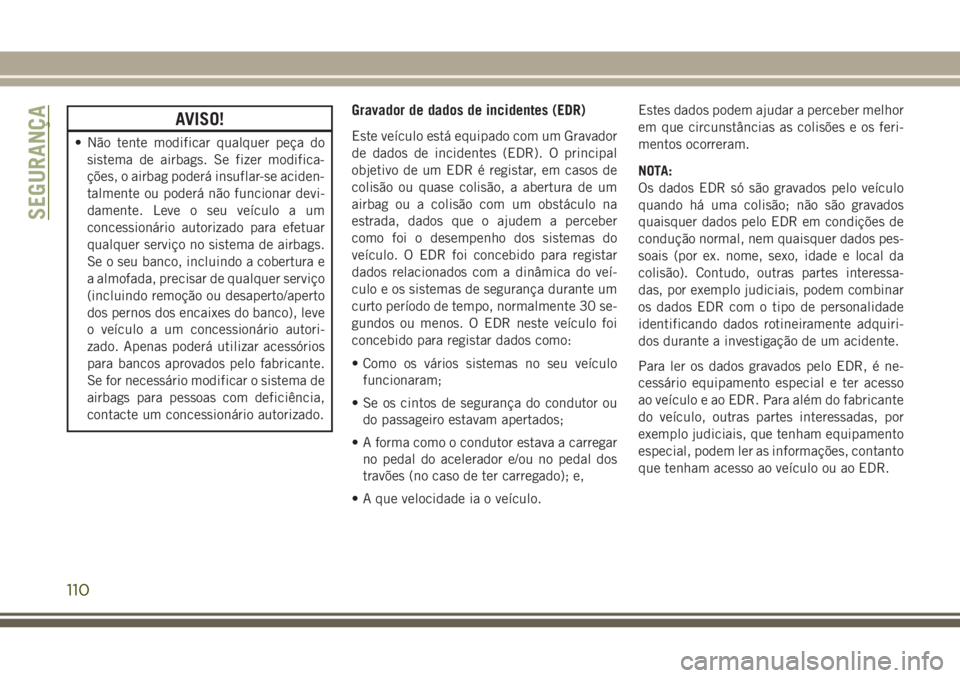

AVISO!
• Não tente modificar qualquer peça do
sistema de airbags. Se fizer modifica-
ções, o airbag poderá insuflar-se aciden-
talmente ou poderá não funcionar devi-
damente. Leve o seu veículo a um
concessionário autorizado para efetuar
qualquer serviço no sistema de airbags.
Se o seu banco, incluindo a cobertura e
a almofada, precisar de qualquer serviço
(incluindo remoção ou desaperto/aperto
dos pernos dos encaixes do banco), leve
o veículo a um concessionário autori-
zado. Apenas poderá utilizar acessórios
para bancos aprovados pelo fabricante.
Se for necessário modificar o sistema de
airbags para pessoas com deficiência,
contacte um concessionário autorizado.
Gravador de dados de incidentes (EDR)
Este veículo está equipado com um Gravador
de dados de incidentes (EDR). O principal
objetivo de um EDR é registar, em casos de
colisão ou quase colisão, a abertura de um
airbag ou a colisão com um obstáculo na
estrada, dados que o ajudem a perceber
como foi o desempenho dos sistemas do
veículo. O EDR foi concebido para registar
dados relacionados com a dinâmica do veí-
culo e os sistemas de segurança durante um
curto período de tempo, normalmente 30 se-
gundos ou menos. O EDR neste veículo foi
concebido para registar dados como:
• Como os vários sistemas no seu veículo
funcionaram;
• Se os cintos de segurança do condutor ou
do passageiro estavam apertados;
• A forma como o condutor estava a carregar
no pedal do acelerador e/ou no pedal dos
travões (no caso de ter carregado); e,
• A que velocidade ia o veículo.Estes dados podem ajudar a perceber melhor
em que circunstâncias as colisões e os feri-
mentos ocorreram.
NOTA:
Os dados EDR só são gravados pelo veículo
quando há uma colisão; não são gravados
quaisquer dados pelo EDR em condições de
condução normal, nem quaisquer dados pes-
soais (por ex. nome, sexo, idade e local da
colisão). Contudo, outras partes interessa-
das, por exemplo judiciais, podem combinar
os dados EDR com o tipo de personalidade
identificando dados rotineiramente adquiri-
dos durante a investigação de um acidente.
Para ler os dados gravados pelo EDR, é ne-
cessário equipamento especial e ter acesso
ao veículo e ao EDR. Para além do fabricante
do veículo, outras partes interessadas, por
exemplo judiciais, que tenham equipamento
especial, podem ler as informações, contanto
que tenham acesso ao veículo ou ao EDR.
SEGURANÇA
110

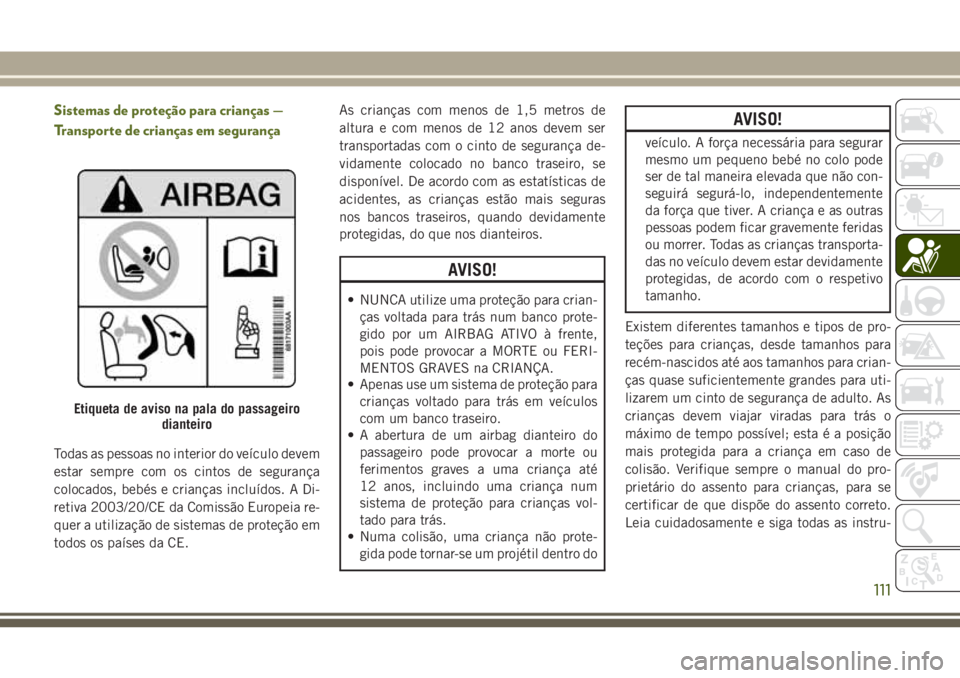

Sistemas de proteção para crianças —
Transporte de crianças em segurança
Todas as pessoas no interior do veículo devem
estar sempre com os cintos de segurança
colocados, bebés e crianças incluídos. A Di-
retiva 2003/20/CE da Comissão Europeia re-
quer a utilização de sistemas de proteção em
todos os países da CE.As crianças com menos de 1,5 metros de
altura e com menos de 12 anos devem ser
transportadas com o cinto de segurança de-
vidamente colocado no banco traseiro, se
disponível. De acordo com as estatísticas de
acidentes, as crianças estão mais seguras
nos bancos traseiros, quando devidamente
protegidas, do que nos dianteiros.
AVISO!
• NUNCA utilize uma proteção para crian-
ças voltada para trás num banco prote-
gido por um AIRBAG ATIVO à frente,
pois pode provocar a MORTE ou FERI-
MENTOS GRAVES na CRIANÇA.
• Apenas use um sistema de proteção para
crianças voltado para trás em veículos
com um banco traseiro.
• A abertura de um airbag dianteiro do
passageiro pode provocar a morte ou
ferimentos graves a uma criança até
12 anos, incluindo uma criança num
sistema de proteção para crianças vol-
tado para trás.
• Numa colisão, uma criança não prote-
gida pode tornar-se um projétil dentro do
AVISO!
veículo. A força necessária para segurar
mesmo um pequeno bebé no colo pode
ser de tal maneira elevada que não con-
seguirá segurá-lo, independentemente
da força que tiver. A criança e as outras
pessoas podem ficar gravemente feridas
ou morrer. Todas as crianças transporta-
das no veículo devem estar devidamente
protegidas, de acordo com o respetivo
tamanho.
Existem diferentes tamanhos e tipos de pro-
teções para crianças, desde tamanhos para
recém-nascidos até aos tamanhos para crian-
ças quase suficientemente grandes para uti-
lizarem um cinto de segurança de adulto. As
crianças devem viajar viradas para trás o
máximo de tempo possível; esta é a posição
mais protegida para a criança em caso de
colisão. Verifique sempre o manual do pro-
prietário do assento para crianças, para se
certificar de que dispõe do assento correto.
Leia cuidadosamente e siga todas as instru-
Etiqueta de aviso na pala do passageiro
dianteiro
111

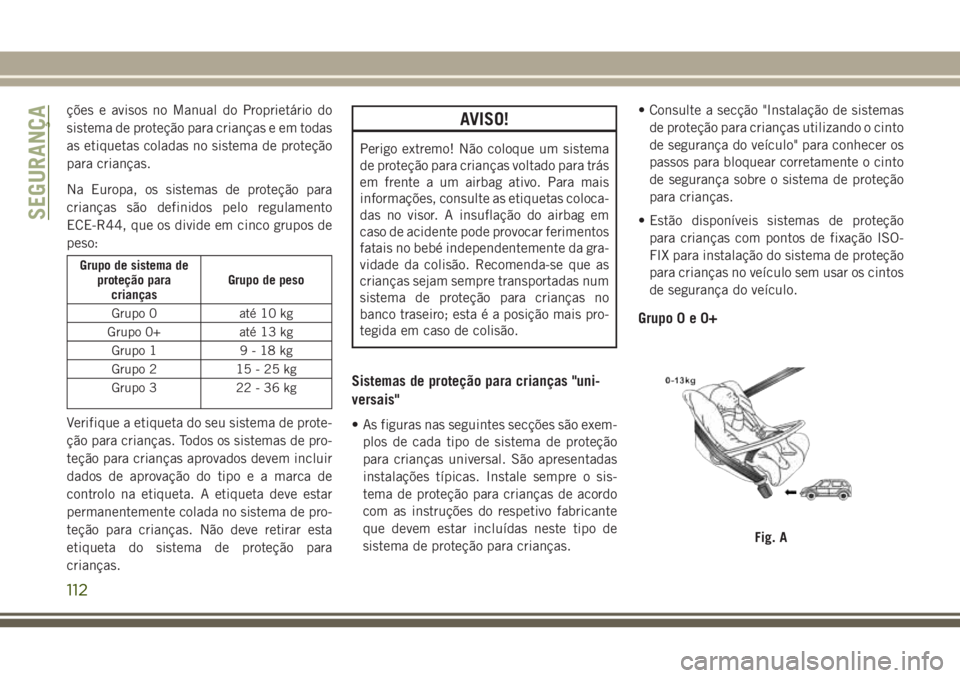

ções e avisos no Manual do Proprietário do
sistema de proteção para crianças e em todas
as etiquetas coladas no sistema de proteção
para crianças.
Na Europa, os sistemas de proteção para
crianças são definidos pelo regulamento
ECE-R44, que os divide em cinco grupos de
peso:
Grupo de sistema de
proteção para
criançasGrupo de peso
Grupo 0 até 10 kg
Grupo 0+ até 13 kg
Grupo 1 9 - 18 kg
Grupo 2 15 - 25 kg
Grupo 3 22 - 36 kg
Verifique a etiqueta do seu sistema de prote-
ção para crianças. Todos os sistemas de pro-
teção para crianças aprovados devem incluir
dados de aprovação do tipo e a marca de
controlo na etiqueta. A etiqueta deve estar
permanentemente colada no sistema de pro-
teção para crianças. Não deve retirar esta
etiqueta do sistema de proteção para
crianças.
AVISO!
Perigo extremo! Não coloque um sistema
de proteção para crianças voltado para trás
em frente a um airbag ativo. Para mais
informações, consulte as etiquetas coloca-
das no visor. A insuflação do airbag em
caso de acidente pode provocar ferimentos
fatais no bebé independentemente da gra-
vidade da colisão. Recomenda-se que as
crianças sejam sempre transportadas num
sistema de proteção para crianças no
banco traseiro; esta é a posição mais pro-
tegida em caso de colisão.
Sistemas de proteção para crianças "uni-
versais"
• As figuras nas seguintes secções são exem-
plos de cada tipo de sistema de proteção
para crianças universal. São apresentadas
instalações típicas. Instale sempre o sis-
tema de proteção para crianças de acordo
com as instruções do respetivo fabricante
que devem estar incluídas neste tipo de
sistema de proteção para crianças.• Consulte a secção "Instalação de sistemas
de proteção para crianças utilizando o cinto
de segurança do veículo" para conhecer os
passos para bloquear corretamente o cinto
de segurança sobre o sistema de proteção
para crianças.
• Estão disponíveis sistemas de proteção
para crianças com pontos de fixação ISO-
FIX para instalação do sistema de proteção
para crianças no veículo sem usar os cintos
de segurança do veículo.
Grupo0e0+
Fig. A
SEGURANÇA
112

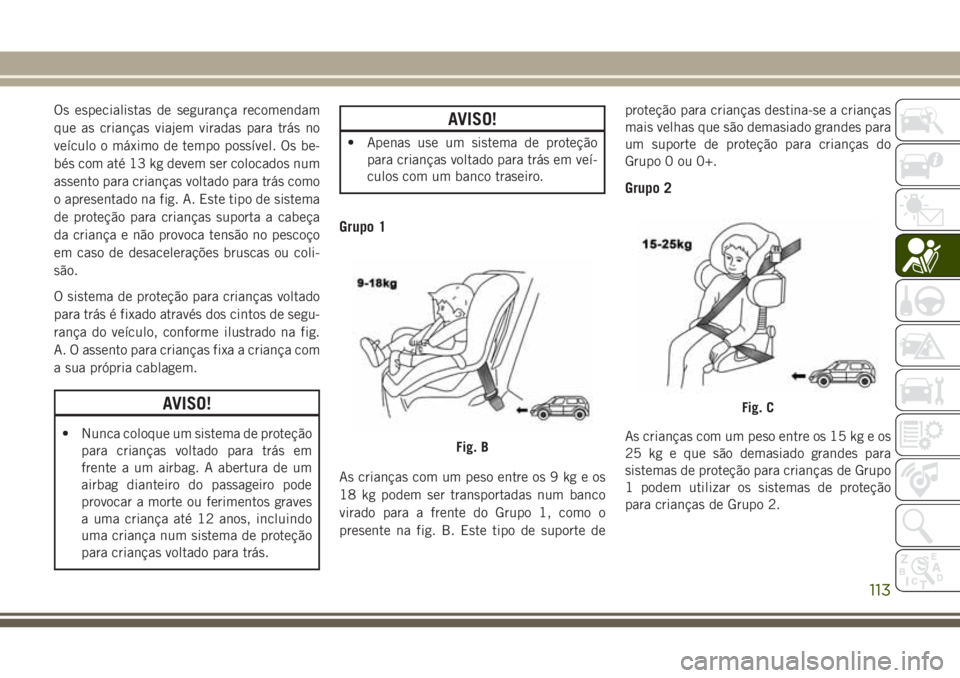

Os especialistas de segurança recomendam
que as crianças viajem viradas para trás no
veículo o máximo de tempo possível. Os be-
bés com até 13 kg devem ser colocados num
assento para crianças voltado para trás como
o apresentado na fig. A. Este tipo de sistema
de proteção para crianças suporta a cabeça
da criança e não provoca tensão no pescoço
em caso de desacelerações bruscas ou coli-
são.
O sistema de proteção para crianças voltado
para trás é fixado através dos cintos de segu-
rança do veículo, conforme ilustrado na fig.
A. O assento para crianças fixa a criança com
a sua própria cablagem.
AVISO!
• Nunca coloque um sistema de proteção
para crianças voltado para trás em
frente a um airbag. A abertura de um
airbag dianteiro do passageiro pode
provocar a morte ou ferimentos graves
a uma criança até 12 anos, incluindo
uma criança num sistema de proteção
para crianças voltado para trás.
AVISO!
• Apenas use um sistema de proteção
para crianças voltado para trás em veí-
culos com um banco traseiro.
Grupo 1
As crianças com um peso entre os 9 kg e os
18 kg podem ser transportadas num banco
virado para a frente do Grupo 1, como o
presente na fig. B. Este tipo de suporte deproteção para crianças destina-se a crianças
mais velhas que são demasiado grandes para
um suporte de proteção para crianças do
Grupo 0 ou 0+.
Grupo 2
As crianças com um peso entre os 15 kg e os
25 kg e que são demasiado grandes para
sistemas de proteção para crianças de Grupo
1 podem utilizar os sistemas de proteção
para crianças de Grupo 2.Fig. B
Fig. C
113

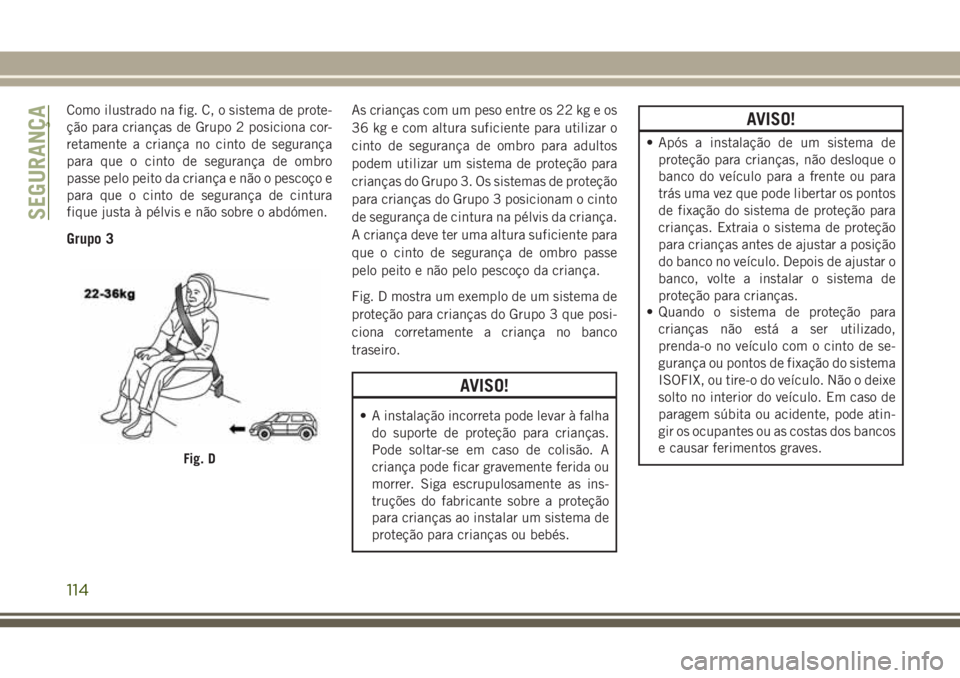

Como ilustrado na fig. C, o sistema de prote-
ção para crianças de Grupo 2 posiciona cor-
retamente a criança no cinto de segurança
para que o cinto de segurança de ombro
passe pelo peito da criança e não o pescoço e
para que o cinto de segurança de cintura
fique justa à pélvis e não sobre o abdómen.
Grupo 3
As crianças com um peso entre os 22 kg e os
36 kg e com altura suficiente para utilizar o
cinto de segurança de ombro para adultos
podem utilizar um sistema de proteção para
crianças do Grupo 3. Os sistemas de proteção
para crianças do Grupo 3 posicionam o cinto
de segurança de cintura na pélvis da criança.
A criança deve ter uma altura suficiente para
que o cinto de segurança de ombro passe
pelo peito e não pelo pescoço da criança.
Fig. D mostra um exemplo de um sistema de
proteção para crianças do Grupo 3 que posi-
ciona corretamente a criança no banco
traseiro.
AVISO!
• A instalação incorreta pode levar à falha
do suporte de proteção para crianças.
Pode soltar-se em caso de colisão. A
criança pode ficar gravemente ferida ou
morrer. Siga escrupulosamente as ins-
truções do fabricante sobre a proteção
para crianças ao instalar um sistema de
proteção para crianças ou bebés.
AVISO!
• Após a instalação de um sistema de
proteção para crianças, não desloque o
banco do veículo para a frente ou para
trás uma vez que pode libertar os pontos
de fixação do sistema de proteção para
crianças. Extraia o sistema de proteção
para crianças antes de ajustar a posição
do banco no veículo. Depois de ajustar o
banco, volte a instalar o sistema de
proteção para crianças.
• Quando o sistema de proteção para
crianças não está a ser utilizado,
prenda-o no veículo com o cinto de se-
gurança ou pontos de fixação do sistema
ISOFIX, ou tire-o do veículo. Não o deixe
solto no interior do veículo. Em caso de
paragem súbita ou acidente, pode atin-
gir os ocupantes ou as costas dos bancos
e causar ferimentos graves.
Fig. D
SEGURANÇA
114

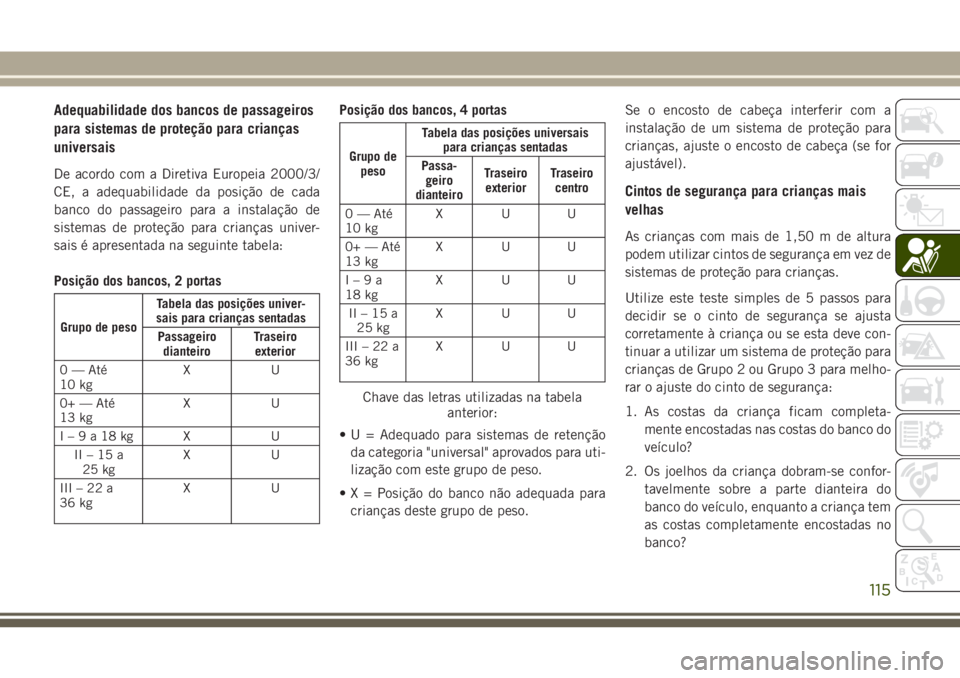

Adequabilidade dos bancos de passageiros
para sistemas de proteção para crianças
universais
De acordo com a Diretiva Europeia 2000/3/
CE, a adequabilidade da posição de cada
banco do passageiro para a instalação de
sistemas de proteção para crianças univer-
sais é apresentada na seguinte tabela:
Posição dos bancos, 2 portas
Grupo de pesoTabela das posições univer-
sais para crianças sentadas
Passageiro
dianteiroTraseiro
exterior
0 — Até
10 kgXU
0+ — Até
13 kgXU
I–9a18kg X U
II–15a
25 kgXU
III–22a
36 kgXU
Posição dos bancos, 4 portas
Grupo de
pesoTabela das posições universais
para crianças sentadas
Passa-
geiro
dianteiroTraseiro
exteriorTraseiro
centro
0 — Até
10 kgXUU
0+ — Até
13 kgXUU
I–9a
18 kgXUU
II–15a
25 kgXUU
III–22a
36 kgXUU
Chave das letras utilizadas na tabela
anterior:
• U = Adequado para sistemas de retenção
da categoria "universal" aprovados para uti-
lização com este grupo de peso.
• X = Posição do banco não adequada para
crianças deste grupo de peso.Se o encosto de cabeça interferir com a
instalação de um sistema de proteção para
crianças, ajuste o encosto de cabeça (se for
ajustável).
Cintos de segurança para crianças mais
velhas
As crianças com mais de 1,50 m de altura
podem utilizar cintos de segurança em vez de
sistemas de proteção para crianças.
Utilize este teste simples de 5 passos para
decidir se o cinto de segurança se ajusta
corretamente à criança ou se esta deve con-
tinuar a utilizar um sistema de proteção para
crianças de Grupo 2 ou Grupo 3 para melho-
rar o ajuste do cinto de segurança:
1. As costas da criança ficam completa-
mente encostadas nas costas do banco do
veículo?
2. Os joelhos da criança dobram-se confor-
tavelmente sobre a parte dianteira do
banco do veículo, enquanto a criança tem
as costas completamente encostadas no
banco?
115

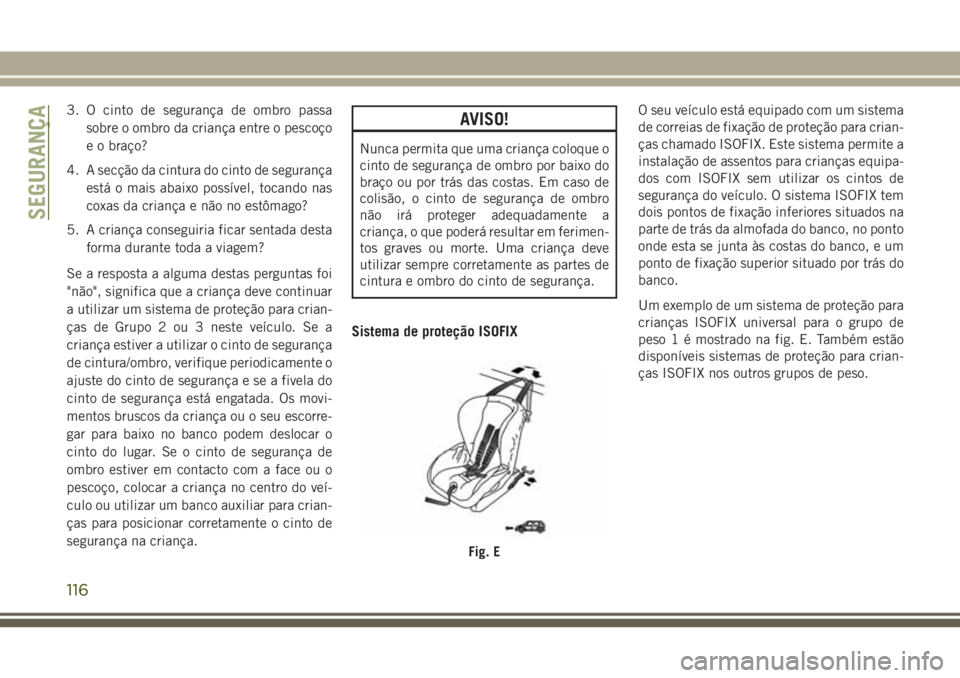

3. O cinto de segurança de ombro passa
sobre o ombro da criança entre o pescoço
e o braço?
4. A secção da cintura do cinto de segurança
está o mais abaixo possível, tocando nas
coxas da criança e não no estômago?
5. A criança conseguiria ficar sentada desta
forma durante toda a viagem?
Se a resposta a alguma destas perguntas foi
"não", significa que a criança deve continuar
a utilizar um sistema de proteção para crian-
ças de Grupo 2 ou 3 neste veículo. Se a
criança estiver a utilizar o cinto de segurança
de cintura/ombro, verifique periodicamente o
ajuste do cinto de segurança e se a fivela do
cinto de segurança está engatada. Os movi-
mentos bruscos da criança ou o seu escorre-
gar para baixo no banco podem deslocar o
cinto do lugar. Se o cinto de segurança de
ombro estiver em contacto com a face ou o
pescoço, colocar a criança no centro do veí-
culo ou utilizar um banco auxiliar para crian-
ças para posicionar corretamente o cinto de
segurança na criança.AVISO!
Nunca permita que uma criança coloque o
cinto de segurança de ombro por baixo do
braço ou por trás das costas. Em caso de
colisão, o cinto de segurança de ombro
não irá proteger adequadamente a
criança, o que poderá resultar em ferimen-
tos graves ou morte. Uma criança deve
utilizar sempre corretamente as partes de
cintura e ombro do cinto de segurança.
Sistema de proteção ISOFIX
O seu veículo está equipado com um sistema
de correias de fixação de proteção para crian-
ças chamado ISOFIX. Este sistema permite a
instalação de assentos para crianças equipa-
dos com ISOFIX sem utilizar os cintos de
segurança do veículo. O sistema ISOFIX tem
dois pontos de fixação inferiores situados na
parte de trás da almofada do banco, no ponto
onde esta se junta às costas do banco, e um
ponto de fixação superior situado por trás do
banco.
Um exemplo de um sistema de proteção para
crianças ISOFIX universal para o grupo de
peso 1 é mostrado na fig. E. Também estão
disponíveis sistemas de proteção para crian-
ças ISOFIX nos outros grupos de peso.
Fig. E
SEGURANÇA
116

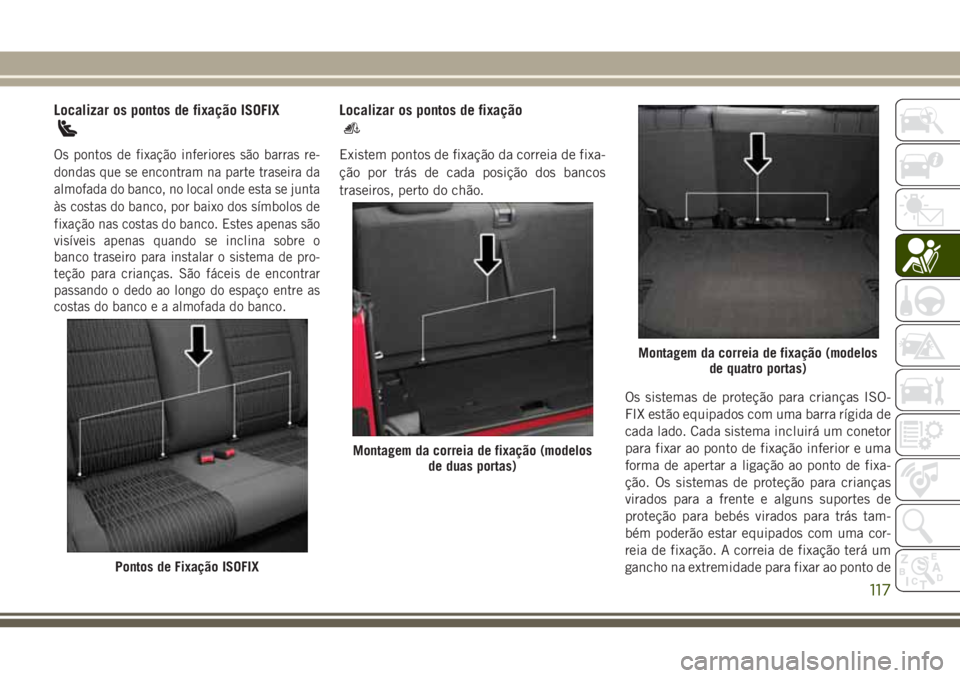

Localizar os pontos de fixação ISOFIX
Os pontos de fixação inferiores são barras re-
dondas que se encontram na parte traseira da
almofada do banco, no local onde esta se junta
às costas do banco, por baixo dos símbolos de
fixação nas costas do banco. Estes apenas são
visíveis apenas quando se inclina sobre o
banco traseiro para instalar o sistema de pro-
teção para crianças. São fáceis de encontrar
passando o dedo ao longo do espaço entre as
costas do banco e a almofada do banco.
Localizar os pontos de fixação
Existem pontos de fixação da correia de fixa-
ção por trás de cada posição dos bancos
traseiros, perto do chão.
Os sistemas de proteção para crianças ISO-
FIX estão equipados com uma barra rígida de
cada lado. Cada sistema incluirá um conetor
para fixar ao ponto de fixação inferior e uma
forma de apertar a ligação ao ponto de fixa-
ção. Os sistemas de proteção para crianças
virados para a frente e alguns suportes de
proteção para bebés virados para trás tam-
bém poderão estar equipados com uma cor-
reia de fixação. A correia de fixação terá um
gancho na extremidade para fixar ao ponto de
Pontos de Fixação ISOFIX
Montagem da correia de fixação (modelos
de duas portas)
Montagem da correia de fixação (modelos
de quatro portas)
117

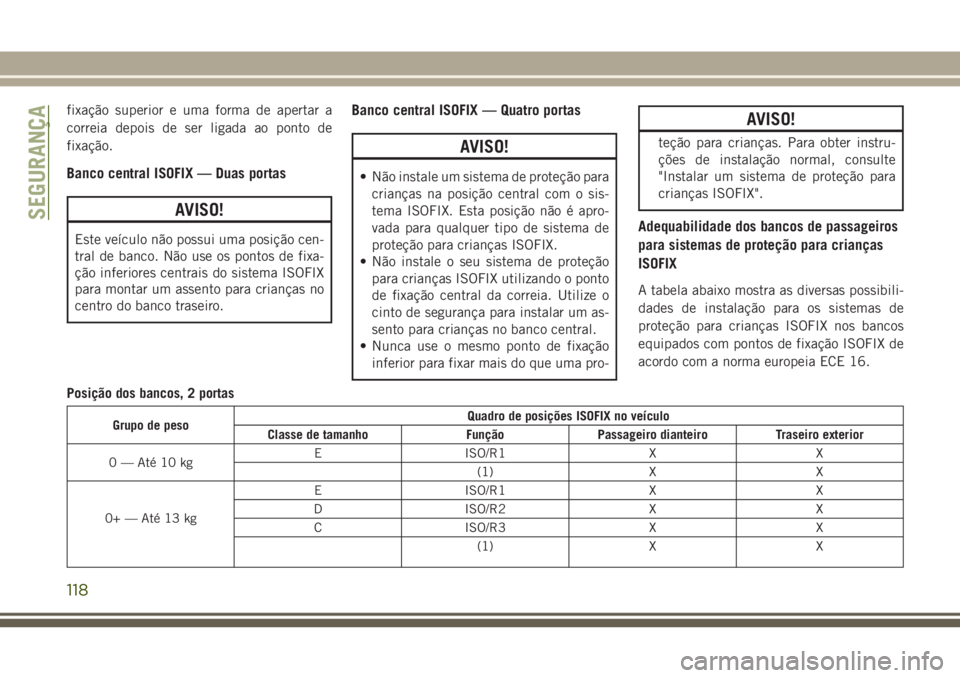

fixação superior e uma forma de apertar a
correia depois de ser ligada ao ponto de
fixação.
Banco central ISOFIX — Duas portas
AVISO!
Este veículo não possui uma posição cen-
tral de banco. Não use os pontos de fixa-
ção inferiores centrais do sistema ISOFIX
para montar um assento para crianças no
centro do banco traseiro.
Banco central ISOFIX — Quatro portas
AVISO!
• Não instale um sistema de proteção para
crianças na posição central com o sis-
tema ISOFIX. Esta posição não é apro-
vada para qualquer tipo de sistema de
proteção para crianças ISOFIX.
• Não instale o seu sistema de proteção
para crianças ISOFIX utilizando o ponto
de fixação central da correia. Utilize o
cinto de segurança para instalar um as-
sento para crianças no banco central.
• Nunca use o mesmo ponto de fixação
inferior para fixar mais do que uma pro-
AVISO!
teção para crianças. Para obter instru-
ções de instalação normal, consulte
"Instalar um sistema de proteção para
crianças ISOFIX".
Adequabilidade dos bancos de passageiros
para sistemas de proteção para crianças
ISOFIX
A tabela abaixo mostra as diversas possibili-
dades de instalação para os sistemas de
proteção para crianças ISOFIX nos bancos
equipados com pontos de fixação ISOFIX de
acordo com a norma europeia ECE 16.
Posição dos bancos, 2 portas
Grupo de pesoQuadro de posições ISOFIX no veículo
Classe de tamanho Função Passageiro dianteiro Traseiro exterior
0 — Até 10 kgE ISO/R1 X X
(1) X X
0+ — Até 13 kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
SEGURANÇA
118
