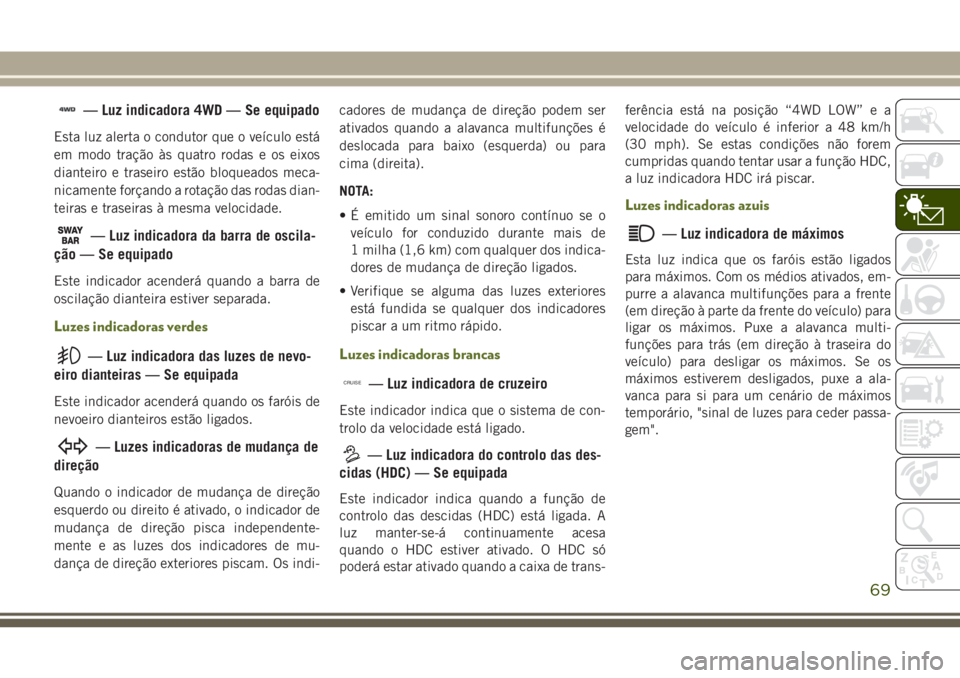

— Luz indicadora 4WD — Se equipado
Esta luz alerta o condutor que o veículo está
em modo tração às quatro rodas e os eixos
dianteiro e traseiro estão bloqueados meca-
nicamente forçando a rotação das rodas dian-
teiras e traseiras à mesma velocidade.
— Luz indicadora da barra de oscila-
ção — Se equipado
Este indicador acenderá quando a barra de
oscilação dianteira estiver separada.
Luzes indicadoras verdes
— Luz indicadora das luzes de nevo-
eiro dianteiras — Se equipada
Este indicador acenderá quando os faróis de
nevoeiro dianteiros estão ligados.
— Luzes indicadoras de mudança de
direção
Quando o indicador de mudança de direção
esquerdo ou direito é ativado, o indicador de
mudança de direção pisca independente-
mente e as luzes dos indicadores de mu-
dança de direção exteriores piscam. Os indi-cadores de mudança de direção podem ser
ativados quando a alavanca multifunções é
deslocada para baixo (esquerda) ou para
cima (direita).
NOTA:
• É emitido um sinal sonoro contínuo se o
veículo for conduzido durante mais de
1 milha (1,6 km) com qualquer dos indica-
dores de mudança de direção ligados.
• Verifique se alguma das luzes exteriores
está fundida se qualquer dos indicadores
piscar a um ritmo rápido.
Luzes indicadoras brancas
CRUISE— Luz indicadora de cruzeiro
Este indicador indica que o sistema de con-
trolo da velocidade está ligado.
— Luz indicadora do controlo das des-
cidas (HDC) — Se equipada
Este indicador indica quando a função de
controlo das descidas (HDC) está ligada. A
luz manter-se-á continuamente acesa
quando o HDC estiver ativado. O HDC só
poderá estar ativado quando a caixa de trans-ferência está na posição “4WD LOW” e a
velocidade do veículo é inferior a 48 km/h
(30 mph). Se estas condições não forem
cumpridas quando tentar usar a função HDC,
a luz indicadora HDC irá piscar.
Luzes indicadoras azuis
— Luz indicadora de máximos
Esta luz indica que os faróis estão ligados
para máximos. Com os médios ativados, em-
purre a alavanca multifunções para a frente
(em direção à parte da frente do veículo) para
ligar os máximos. Puxe a alavanca multi-
funções para trás (em direção à traseira do
veículo) para desligar os máximos. Se os
máximos estiverem desligados, puxe a ala-
vanca para si para um cenário de máximos
temporário, "sinal de luzes para ceder passa-
gem".
69

SISTEMA DE DIAGNÓSTICO
A BORDO — OBD II
O veículo está equipado com um sofisticado
sistema de diagnóstico a bordo, designado
OBD II. Este sistema controla o desempenho
das emissões, do motor e dos sistemas de
controlo da transmissão automática. Quando
estes sistemas estão a trabalhar correta-
mente, o veículo proporciona um desempe-
nho e um consumo de combustível excelen-
tes, assim como emissões do motor que
respeitam as normas governamentais em vi-
gor.
Se qualquer um destes sistemas necessitar
de assistência, o sistema OBD II acende a luz
indicadora de avaria (MIL). Armazenará tam-
bém códigos de diagnóstico e outras informa-
ções para auxiliar o técnico de manutenção
nas reparações. Apesar de o veículo estar
normalmente em condições de ser conduzido
e não precisar de ser rebocado, consulte o
seu concessionário autorizado para obter as-
sistência logo que possível.
CUIDADO!
• A condução prolongada com esta luz de
aviso (MIL) acesa pode provocar mais
danos no sistema de controlo das emis-
sões. Pode também afetar o consumo de
combustível e o comportamento do veí-
culo. O veículo deve ser reparado antes
da realização de quaisquer testes de
emissões.
• Se a MIL estiver a piscar enquanto o
motor estiver a funcionar, isso significa
que ocorrerão, em breve, danos graves
no conversor catalítico e perda de potên-
cia. É necessária a assistência imediata.
Sistema de diagnóstico a bordo (OBD II)
Cibersegurança
O seu veículo tem de ter um sistema de
diagnóstico a bordo (OBD II) e uma porta de
ligação para permitir o acesso a informações
relacionadas com o desempenho dos seus
controlos de emissões. Os técnicos de assis-
tência autorizados poderão ter de aceder a
estas informações para ajudar no diagnóstico
e na reparação do seu veículo e sistema de
emissões.
AVISO!
• APENAS um técnico de assistência au-
torizado deve ligar equipamento à porta
de ligação OBD II, de forma a diagnos-
ticar ou reparar o seu veículo.
• Se for ligado equipamento não autori-
zado à porta de ligação OBD II, como um
dispositivo de deteção de comporta-
mento do condutor, pode:
• Ser possível que os sistemas do
veículo, incluindo sistemas relacio-
nados com segurança, sejam preju-
dicados, ou que ocorra a perda de
controlo do veículo, podendo esta
resultar num acidente com ferimen-
tos graves ou morte.
• Aceder, ou permitir o acesso de ou-
tros, a informações armazenadas
nos sistemas do seu veículo, in-
cluindo informações pessoais.
Para obter mais informações, consulte "Ci-
bersegurança" em "Multimédia" no manual
do proprietário.
COMPREENDER O PAINEL DE INSTRUMENTOS
70

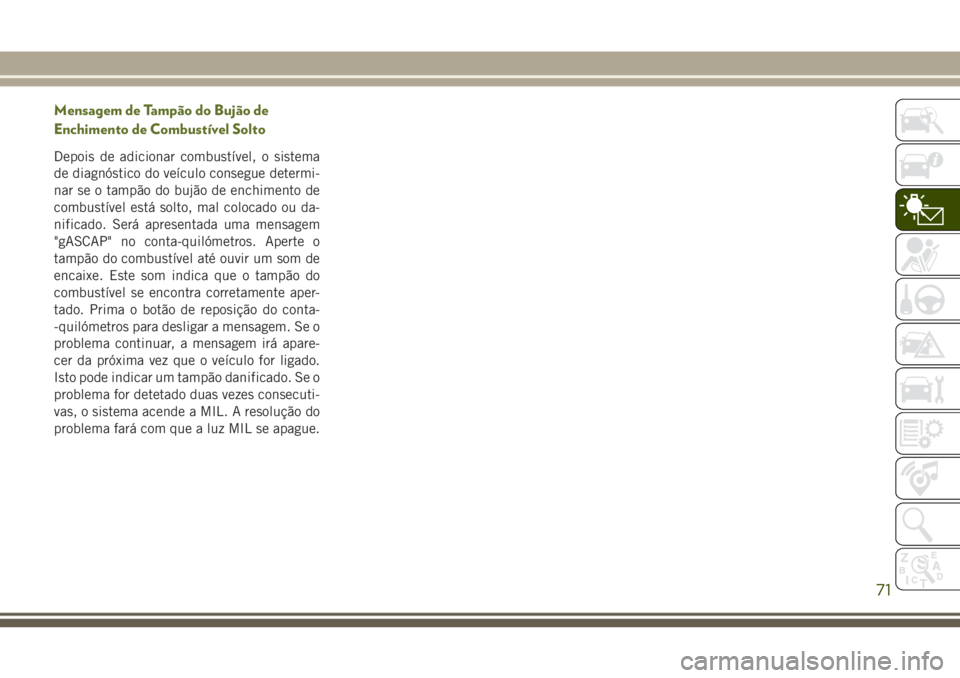

Mensagem de Tampão do Bujão de
Enchimento de Combustível Solto
Depois de adicionar combustível, o sistema
de diagnóstico do veículo consegue determi-
nar se o tampão do bujão de enchimento de
combustível está solto, mal colocado ou da-
nificado. Será apresentada uma mensagem
"gASCAP" no conta-quilómetros. Aperte o
tampão do combustível até ouvir um som de
encaixe. Este som indica que o tampão do
combustível se encontra corretamente aper-
tado. Prima o botão de reposição do conta-
-quilómetros para desligar a mensagem. Se o
problema continuar, a mensagem irá apare-
cer da próxima vez que o veículo for ligado.
Isto pode indicar um tampão danificado. Se o
problema for detetado duas vezes consecuti-
vas, o sistema acende a MIL. A resolução do
problema fará com que a luz MIL se apague.
71

72

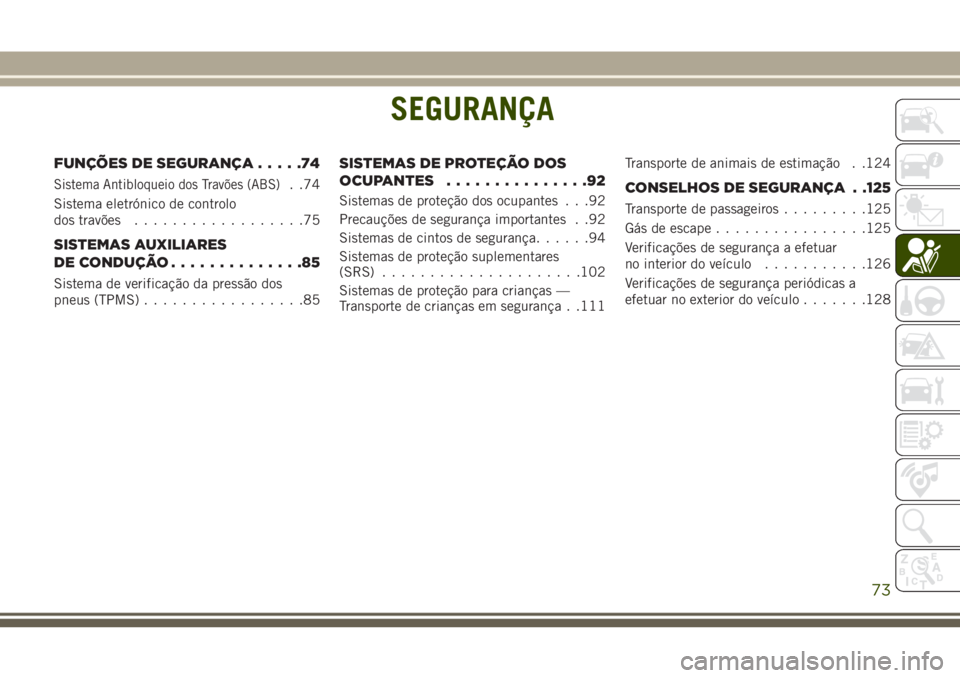

SEGURANÇA
FUNÇÕES DE SEGURANÇA.....74
Sistema Antibloqueio dos Travões (ABS). .74
Sistema eletrónico de controlo
dos travões..................75
SISTEMAS AUXILIARES
DE CONDUÇÃO..............85
Sistema de verificação da pressão dos
pneus (TPMS).................85
SISTEMAS DE PROTEÇÃO DOS
OCUPANTES...............92
Sistemas de proteção dos ocupantes . . .92
Precauções de segurança importantes . .92
Sistemas de cintos de segurança......94
Sistemas de proteção suplementares
(SRS).....................102
Sistemas de proteção para crianças —
Transporte de crianças em segurança . .111Transporte de animais de estimação . .124CONSELHOS DE SEGURANÇA . .125
Transporte de passageiros.........125
Gás de escape................125
Verificações de segurança a efetuar
no interior do veículo...........126
Verificações de segurança periódicas a
efetuar no exterior do veículo.......128
SEGURANÇA
73

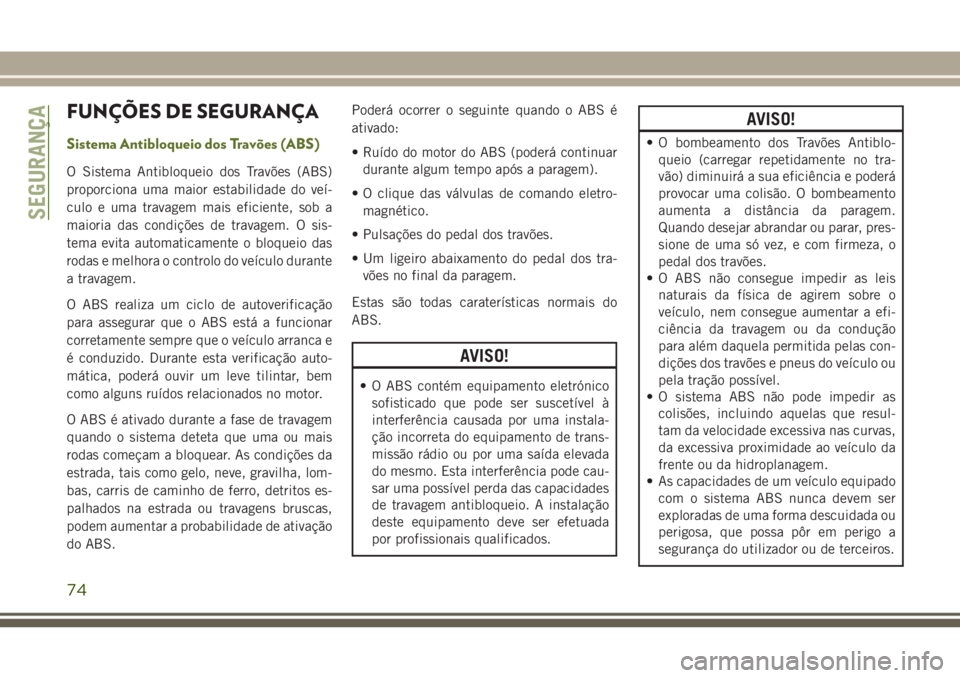

FUNÇÕES DE SEGURANÇA
Sistema Antibloqueio dos Travões (ABS)
O Sistema Antibloqueio dos Travões (ABS)
proporciona uma maior estabilidade do veí-
culo e uma travagem mais eficiente, sob a
maioria das condições de travagem. O sis-
tema evita automaticamente o bloqueio das
rodas e melhora o controlo do veículo durante
a travagem.
O ABS realiza um ciclo de autoverificação
para assegurar que o ABS está a funcionar
corretamente sempre que o veículo arranca e
é conduzido. Durante esta verificação auto-
mática, poderá ouvir um leve tilintar, bem
como alguns ruídos relacionados no motor.
O ABS é ativado durante a fase de travagem
quando o sistema deteta que uma ou mais
rodas começam a bloquear. As condições da
estrada, tais como gelo, neve, gravilha, lom-
bas, carris de caminho de ferro, detritos es-
palhados na estrada ou travagens bruscas,
podem aumentar a probabilidade de ativação
do ABS.Poderá ocorrer o seguinte quando o ABS é
ativado:
• Ruído do motor do ABS (poderá continuar
durante algum tempo após a paragem).
• O clique das válvulas de comando eletro-
magnético.
• Pulsações do pedal dos travões.
• Um ligeiro abaixamento do pedal dos tra-
vões no final da paragem.
Estas são todas caraterísticas normais do
ABS.
AVISO!
• O ABS contém equipamento eletrónico
sofisticado que pode ser suscetível à
interferência causada por uma instala-
ção incorreta do equipamento de trans-
missão rádio ou por uma saída elevada
do mesmo. Esta interferência pode cau-
sar uma possível perda das capacidades
de travagem antibloqueio. A instalação
deste equipamento deve ser efetuada
por profissionais qualificados.
AVISO!
• O bombeamento dos Travões Antiblo-
queio (carregar repetidamente no tra-
vão) diminuirá a sua eficiência e poderá
provocar uma colisão. O bombeamento
aumenta a distância da paragem.
Quando desejar abrandar ou parar, pres-
sione de uma só vez, e com firmeza, o
pedal dos travões.
• O ABS não consegue impedir as leis
naturais da física de agirem sobre o
veículo, nem consegue aumentar a efi-
ciência da travagem ou da condução
para além daquela permitida pelas con-
dições dos travões e pneus do veículo ou
pela tração possível.
• O sistema ABS não pode impedir as
colisões, incluindo aquelas que resul-
tam da velocidade excessiva nas curvas,
da excessiva proximidade ao veículo da
frente ou da hidroplanagem.
• As capacidades de um veículo equipado
com o sistema ABS nunca devem ser
exploradas de uma forma descuidada ou
perigosa, que possa pôr em perigo a
segurança do utilizador ou de terceiros.
SEGURANÇA
74

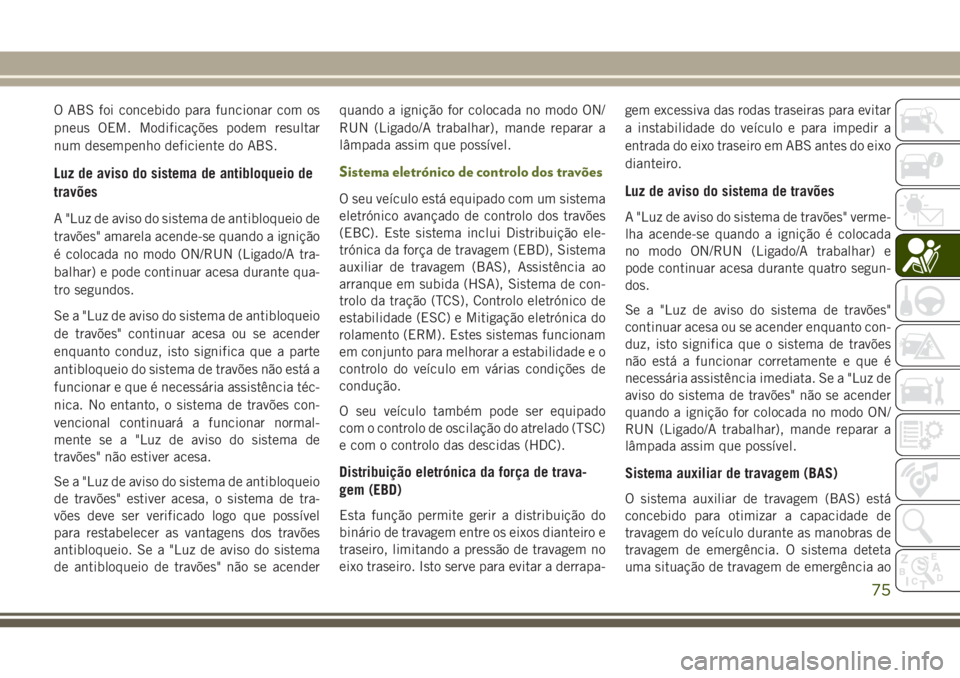

O ABS foi concebido para funcionar com os
pneus OEM. Modificações podem resultar
num desempenho deficiente do ABS.
Luz de aviso do sistema de antibloqueio de
travões
A "Luz de aviso do sistema de antibloqueio de
travões" amarela acende-se quando a ignição
é colocada no modo ON/RUN (Ligado/A tra-
balhar) e pode continuar acesa durante qua-
tro segundos.
Se a "Luz de aviso do sistema de antibloqueio
de travões" continuar acesa ou se acender
enquanto conduz, isto significa que a parte
antibloqueio do sistema de travões não está a
funcionar e que é necessária assistência téc-
nica. No entanto, o sistema de travões con-
vencional continuará a funcionar normal-
mente se a "Luz de aviso do sistema de
travões" não estiver acesa.
Se a "Luz de aviso do sistema de antibloqueio
de travões" estiver acesa, o sistema de tra-
vões deve ser verificado logo que possível
para restabelecer as vantagens dos travões
antibloqueio. Se a "Luz de aviso do sistema
de antibloqueio de travões" não se acenderquando a ignição for colocada no modo ON/
RUN (Ligado/A trabalhar), mande reparar a
lâmpada assim que possível.
Sistema eletrónico de controlo dos travões
O seu veículo está equipado com um sistema
eletrónico avançado de controlo dos travões
(EBC). Este sistema inclui Distribuição ele-
trónica da força de travagem (EBD), Sistema
auxiliar de travagem (BAS), Assistência ao
arranque em subida (HSA), Sistema de con-
trolo da tração (TCS), Controlo eletrónico de
estabilidade (ESC) e Mitigação eletrónica do
rolamento (ERM). Estes sistemas funcionam
em conjunto para melhorar a estabilidade e o
controlo do veículo em várias condições de
condução.
O seu veículo também pode ser equipado
com o controlo de oscilação do atrelado (TSC)
e com o controlo das descidas (HDC).
Distribuição eletrónica da força de trava-
gem (EBD)
Esta função permite gerir a distribuição do
binário de travagem entre os eixos dianteiro e
traseiro, limitando a pressão de travagem no
eixo traseiro. Isto serve para evitar a derrapa-gem excessiva das rodas traseiras para evitar
a instabilidade do veículo e para impedir a
entrada do eixo traseiro em ABS antes do eixo
dianteiro.
Luz de aviso do sistema de travões
A "Luz de aviso do sistema de travões" verme-
lha acende-se quando a ignição é colocada
no modo ON/RUN (Ligado/A trabalhar) e
pode continuar acesa durante quatro segun-
dos.
Se a "Luz de aviso do sistema de travões"
continuar acesa ou se acender enquanto con-
duz, isto significa que o sistema de travões
não está a funcionar corretamente e que é
necessária assistência imediata. Se a "Luz de
aviso do sistema de travões" não se acender
quando a ignição for colocada no modo ON/
RUN (Ligado/A trabalhar), mande reparar a
lâmpada assim que possível.
Sistema auxiliar de travagem (BAS)
O sistema auxiliar de travagem (BAS) está
concebido para otimizar a capacidade de
travagem do veículo durante as manobras de
travagem de emergência. O sistema deteta
uma situação de travagem de emergência ao
75

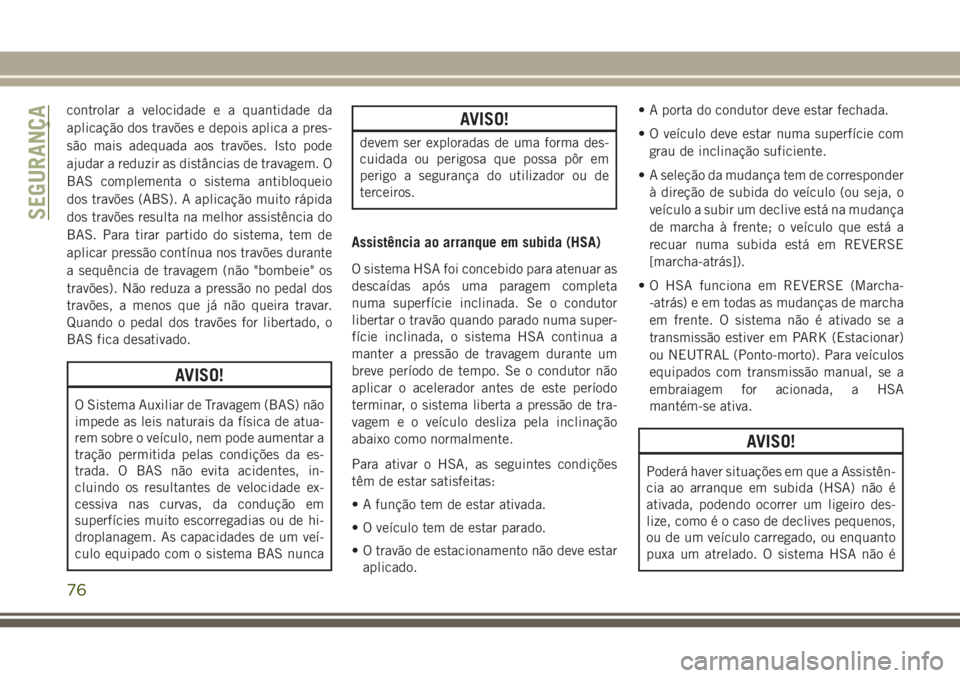

controlar a velocidade e a quantidade da
aplicação dos travões e depois aplica a pres-
são mais adequada aos travões. Isto pode
ajudar a reduzir as distâncias de travagem. O
BAS complementa o sistema antibloqueio
dos travões (ABS). A aplicação muito rápida
dos travões resulta na melhor assistência do
BAS. Para tirar partido do sistema, tem de
aplicar pressão contínua nos travões durante
a sequência de travagem (não "bombeie" os
travões). Não reduza a pressão no pedal dos
travões, a menos que já não queira travar.
Quando o pedal dos travões for libertado, o
BAS fica desativado.
AVISO!
O Sistema Auxiliar de Travagem (BAS) não
impede as leis naturais da física de atua-
rem sobre o veículo, nem pode aumentar a
tração permitida pelas condições da es-
trada. O BAS não evita acidentes, in-
cluindo os resultantes de velocidade ex-
cessiva nas curvas, da condução em
superfícies muito escorregadias ou de hi-
droplanagem. As capacidades de um veí-
culo equipado com o sistema BAS nunca
AVISO!
devem ser exploradas de uma forma des-
cuidada ou perigosa que possa pôr em
perigo a segurança do utilizador ou de
terceiros.
Assistência ao arranque em subida (HSA)
O sistema HSA foi concebido para atenuar as
descaídas após uma paragem completa
numa superfície inclinada. Se o condutor
libertar o travão quando parado numa super-
fície inclinada, o sistema HSA continua a
manter a pressão de travagem durante um
breve período de tempo. Se o condutor não
aplicar o acelerador antes de este período
terminar, o sistema liberta a pressão de tra-
vagem e o veículo desliza pela inclinação
abaixo como normalmente.
Para ativar o HSA, as seguintes condições
têm de estar satisfeitas:
• A função tem de estar ativada.
• O veículo tem de estar parado.
• O travão de estacionamento não deve estar
aplicado.• A porta do condutor deve estar fechada.
• O veículo deve estar numa superfície com
grau de inclinação suficiente.
• A seleção da mudança tem de corresponder
à direção de subida do veículo (ou seja, o
veículo a subir um declive está na mudança
de marcha à frente; o veículo que está a
recuar numa subida está em REVERSE
[marcha-atrás]).
• O HSA funciona em REVERSE (Marcha-
-atrás) e em todas as mudanças de marcha
em frente. O sistema não é ativado se a
transmissão estiver em PARK (Estacionar)
ou NEUTRAL (Ponto-morto). Para veículos
equipados com transmissão manual, se a
embraiagem for acionada, a HSA
mantém-se ativa.
AVISO!
Poderá haver situações em que a Assistên-
cia ao arranque em subida (HSA) não é
ativada, podendo ocorrer um ligeiro des-
lize, como é o caso de declives pequenos,
ou de um veículo carregado, ou enquanto
puxa um atrelado. O sistema HSA não é
SEGURANÇA
76

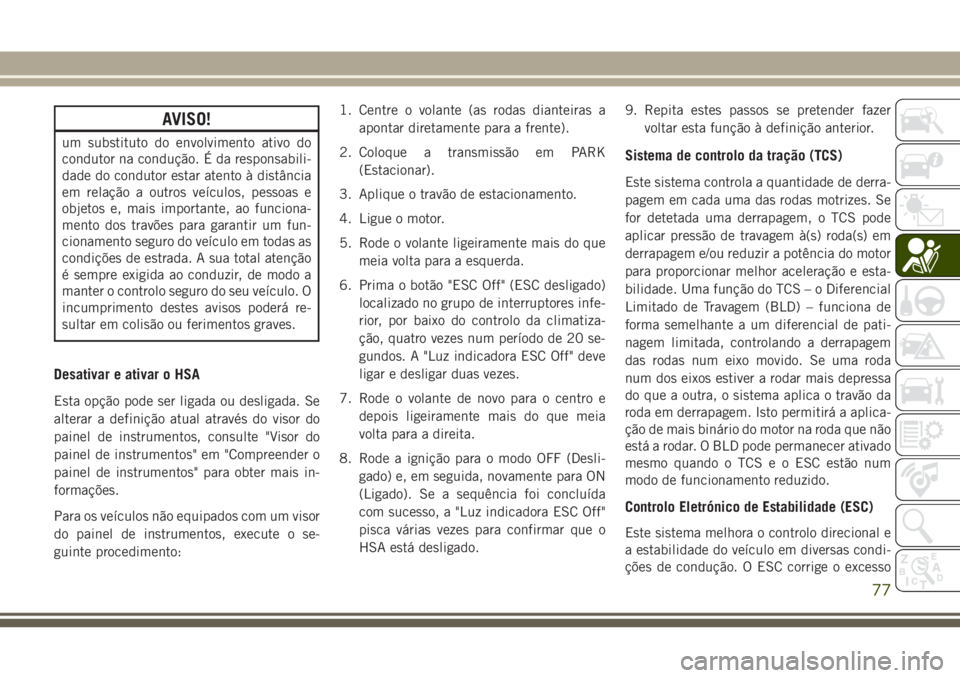

AVISO!
um substituto do envolvimento ativo do
condutor na condução. É da responsabili-
dade do condutor estar atento à distância
em relação a outros veículos, pessoas e
objetos e, mais importante, ao funciona-
mento dos travões para garantir um fun-
cionamento seguro do veículo em todas as
condições de estrada. A sua total atenção
é sempre exigida ao conduzir, de modo a
manter o controlo seguro do seu veículo. O
incumprimento destes avisos poderá re-
sultar em colisão ou ferimentos graves.
Desativar e ativar o HSA
Esta opção pode ser ligada ou desligada. Se
alterar a definição atual através do visor do
painel de instrumentos, consulte "Visor do
painel de instrumentos" em "Compreender o
painel de instrumentos" para obter mais in-
formações.
Para os veículos não equipados com um visor
do painel de instrumentos, execute o se-
guinte procedimento:1. Centre o volante (as rodas dianteiras a
apontar diretamente para a frente).
2. Coloque a transmissão em PARK
(Estacionar).
3. Aplique o travão de estacionamento.
4. Ligue o motor.
5. Rode o volante ligeiramente mais do que
meia volta para a esquerda.
6. Prima o botão "ESC Off" (ESC desligado)
localizado no grupo de interruptores infe-
rior, por baixo do controlo da climatiza-
ção, quatro vezes num período de 20 se-
gundos. A "Luz indicadora ESC Off" deve
ligar e desligar duas vezes.
7. Rode o volante de novo para o centro e
depois ligeiramente mais do que meia
volta para a direita.
8. Rode a ignição para o modo OFF (Desli-
gado) e, em seguida, novamente para ON
(Ligado). Se a sequência foi concluída
com sucesso, a "Luz indicadora ESC Off"
pisca várias vezes para confirmar que o
HSA está desligado.9. Repita estes passos se pretender fazer
voltar esta função à definição anterior.
Sistema de controlo da tração (TCS)
Este sistema controla a quantidade de derra-
pagem em cada uma das rodas motrizes. Se
for detetada uma derrapagem, o TCS pode
aplicar pressão de travagem à(s) roda(s) em
derrapagem e/ou reduzir a potência do motor
para proporcionar melhor aceleração e esta-
bilidade. Uma função do TCS – o Diferencial
Limitado de Travagem (BLD) – funciona de
forma semelhante a um diferencial de pati-
nagem limitada, controlando a derrapagem
das rodas num eixo movido. Se uma roda
num dos eixos estiver a rodar mais depressa
do que a outra, o sistema aplica o travão da
roda em derrapagem. Isto permitirá a aplica-
ção de mais binário do motor na roda que não
está a rodar. O BLD pode permanecer ativado
mesmo quando o TCS e o ESC estão num
modo de funcionamento reduzido.
Controlo Eletrónico de Estabilidade (ESC)
Este sistema melhora o controlo direcional e
a estabilidade do veículo em diversas condi-
ções de condução. O ESC corrige o excesso
77

ou a insuficiência de direção do veículo apli-
cando o travão da roda apropriada para aju-
dar a contrariar a condição de excesso ou
insuficiência de direção. A potência do motor
também pode ser reduzida para ajudar o
veículo a manter o percurso pretendido.
O ESC utiliza sensores no veículo para deter-
minar o percurso do veículo pretendido pelo
condutor e compara-o com o percurso real do
veículo. Quando o percurso real não corres-
ponde ao percurso pretendido, o ESC aplica o
travão da roda apropriada para ajudar a con-
trariar a condição de excesso de direção ou
de insuficiência de direção.
• Excesso de direção - quando o veículo es-
tiver a virar mais do que o apropriado para a
posição do volante.
• Insuficiência de direção - quando o veículo
estiver a virar menos do que o apropriado
para a posição do volante.
A "Luz Indicadora de Avaria/Ativação do
ESC", (localizada no painel de instrumentos),
fica intermitente assim que os pneus perdem
tração e o sistema ESC é ativado. A "luz
indicadora de avaria/ativação do ESC" tam-
bém fica intermitente quando o TCS estáativo. Se a "luz indicadora de avaria/ativação
do ESC" começar a piscar durante a acelera-
ção, solte o acelerador devagar e aplique o
mínimo de aceleração possível. Certifique-se
de que adapta a sua velocidade e condução
às condições da estrada.
AVISO!
• O Controlo Eletrónico de Estabilidade
(ESC) não pode impedir as leis naturais
da física de atuarem sobre o veículo,
nem pode aumentar a tração permitida
pelas condições rodoviárias prevalecen-
tes. O ESC não pode impedir acidentes,
incluindo os resultantes de velocidade
excessiva nas curvas, da condução em
superfícies muito escorregadias ou de
hidroplanagem. O ESC também não
pode impedir acidentes resultantes da
perda do controlo do veículo devido a
uma condução incorreta do condutor
para as condições existentes. Apenas
um condutor seguro, atento e hábil pode
evitar acidentes. As capacidades de um
veículo equipado com o sistema ESC
nunca devem ser exploradas de uma
AVISO!
forma descuidada ou perigosa, que
possa pôr em perigo a segurança do
utilizador ou de terceiros.
• Fazer modificações ao veículo, ou não
proceder à manutenção adequada do
veículo, pode alterar as caraterísticas de
manobrabilidade do mesmo e afetar ne-
gativamente o desempenho do sistema
ESC. As alterações ao sistema de dire-
ção, suspensão, sistema de travagem,
tipo e tamanho dos pneus ou rodas pode
afetar adversamente o desempenho do
ESC. Os pneus com pressão incorreta e
os pneus com desgaste irregular tam-
bém podem degradar o desempenho do
ESC. Qualquer alteração ao veículo ou
má manutenção do veículo que reduza a
eficácia do sistema ESC pode aumentar
o risco de perda de controlo do veículo,
capotagem do veículo, ferimentos pes-
soais e morte.
O sistema ESC tem três modos de funciona-
mento disponíveis na gama 4H. O sistema
tem um modo de funcionamento a gama 4L.
SEGURANÇA
78
