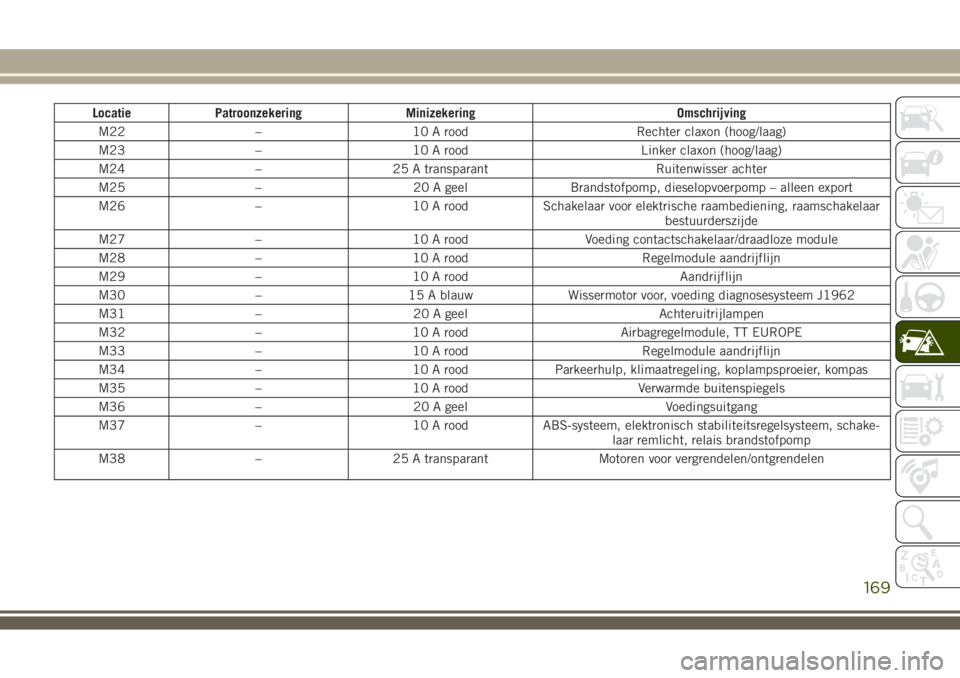

Locatie Patroonzekering Minizekering Omschrijving
M22 – 10 A rood Rechter claxon (hoog/laag)
M23 – 10 A rood Linker claxon (hoog/laag)
M24 – 25 A transparant Ruitenwisser achter
M25 – 20 A geel Brandstofpomp, dieselopvoerpomp – alleen export
M26 – 10 A rood Schakelaar voor elektrische raambediening, raamschakelaar
bestuurderszijde
M27 – 10 A rood Voeding contactschakelaar/draadloze module
M28 – 10 A rood Regelmodule aandrijflijn
M29 – 10 A rood Aandrijflijn
M30 – 15 A blauw Wissermotor voor, voeding diagnosesysteem J1962
M31 – 20 A geel Achteruitrijlampen
M32 – 10 A rood Airbagregelmodule, TT EUROPE
M33 – 10 A rood Regelmodule aandrijflijn
M34 – 10 A rood Parkeerhulp, klimaatregeling, koplampsproeier, kompas
M35 – 10 A rood Verwarmde buitenspiegels
M36 – 20 A geel Voedingsuitgang
M37 – 10 A rood ABS-systeem, elektronisch stabiliteitsregelsysteem, schake-
laar remlicht, relais brandstofpomp
M38 – 25 A transparant Motoren voor vergrendelen/ontgrendelen
169

LET OP!
• Let erop dat de kap van de geïntegreerde
voedingsmodule tijdens het aanbrengen
in de juiste stand wordt geplaatst en
volledig wordt vergrendeld. Als dit wordt
nagelaten, kan er water in de geïnte-
greerde voedingsmodule komen, waar-
door mogelijk storing in het elektrische
systeem optreedt.
• Vervang zekeringen uitsluitend door
exemplaren met dezelfde ampère-
waarde. Wanneer u een zekering ver-
vangt door een zekering met een hogere
ampèrewaarde, kan het elektrische sys-
teem gevaarlijk overbelast raken. Als
nieuwe zekeringen met de juiste ampè-
rewaarde meteen doorbranden, is er een
defect in het circuit dat gerepareerd
moet worden.
WIELEN VERWISSELEN EN
GEBRUIK VAN DE KRIK
WAARSCHUWING!
• Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer
langs rijdt. Ga ver genoeg van de weg af
staan om ongelukken te voorkomen bij
gebruik van de krik of het verwisselen
van een wiel.
• Het is gevaarlijk om u onder een opge-
krikte auto te bevinden. De auto kan van
de krik glijden en op u vallen. Dit leidt
tot ernstig letsel. Zorg er daarom voor
dat u met geen enkel lichaamsdeel on-
der een opgekrikte auto komt. Als u
werkzaamheden onder de auto moet uit-
voeren, zet deze dan op een hefbrug.
• Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.
• De krik is uitsluitend bedoeld als ge-
reedschap om banden te verwisselen.
Gebruik de krik niet om de auto voor
onderhoudswerkzaamheden omhoog te
brengen. De auto mag alleen op een
WAARSCHUWING!
stevige en vlakke ondergrond worden op-
gekrikt. Vermijd een gladde ondergrond.
Opbergruimte krik en reservewiel
De krik en de moersleutel bevinden zich in
het opbergvak achter.
OPMERKING:
Draai de zwarte plastic vleugelmoer linksom
om de krik uit de opbergruimte te nemen.

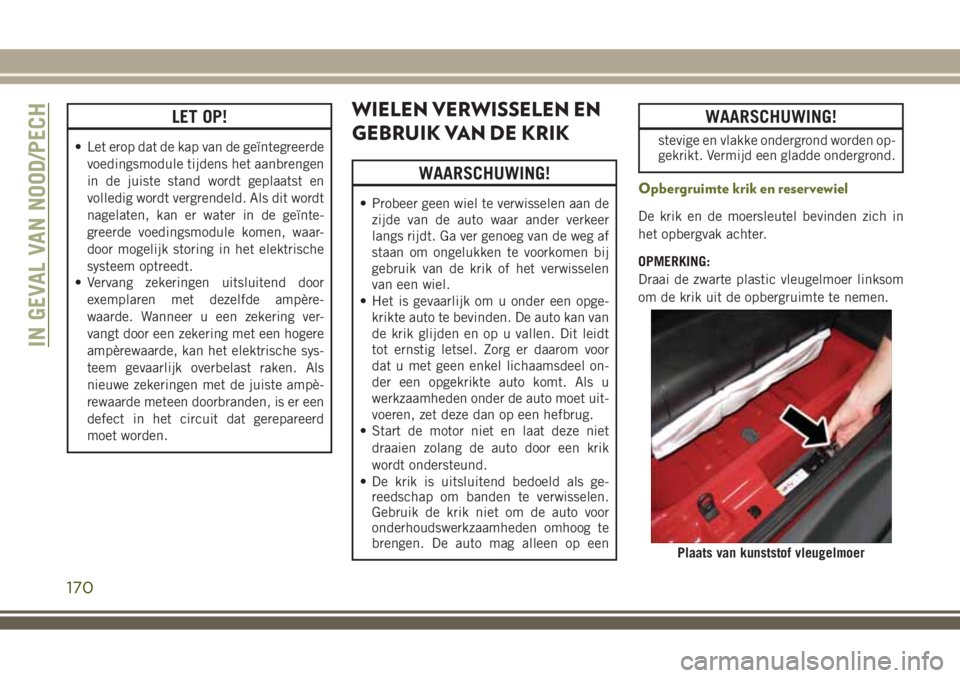

Plaats van kunststof vleugelmoer
IN GEVAL VAN NOOD/PECH
170

Reservewiel verwijderen
Om het reservewiel uit de reservewieldrager
te verwijderen, verwijdert u de afdekking van
het reservewiel, indien aanwezig, en neemt u
de wielmoeren los met door deze linksom te
draaien.
OPMERKING:
Wanneer u extra accessoires bewaart in de
reservewieldrager, mag het totale bruto ge-
wicht (inclusief het gewicht van het reserve-
wiel) niet meer bedragen dan 38,5 kg
(85 lbs).
Voorbereidingen voor het opkrikken
1. Parkeer op een stevige, vlakke onder-
grond. Vermijd een gladde ondergrond.
WAARSCHUWING!
Probeer geen wiel te verwisselen aan de
zijde van de auto waar ander verkeer langs
rijdt. Ga ver genoeg van de weg af staan om
ongelukken te voorkomen bij gebruik van
de krik of het verwisselen van een wiel.
2. Schakel de waarschuwingsknipperlichten
in.3. Trek de handrem aan.
4. Schakel de automatische versnellingsbak
in stand PARK of de handgeschakelde
versnellingsbak in REVERSE.
5. Zet de contactsleutel in de stand LOCK.
6. Blokkeer de voor- en achterkant van het
wiel schuin tegenover het gebruikte krik-
punt. Wanneer u bijvoorbeeld het rechter-
voorwiel vervangt, blokkeert u het
linkerachterwiel.OPMERKING:
Laat geen passagiers in de auto zitten wan-
neer deze wordt opgekrikt.
Instructies bij opkrikken
WAARSCHUWING!
Neem de volgende waarschuwingen in
acht bij het verwisselen van een band, om
persoonlijk letsel of schade aan de auto te
voorkomen:
• Parkeer de auto op een stevige en vlakke
ondergrond, zo ver mogelijk verwijderd
van de weg, voordat u de auto opkrikt.
• Schakel de waarschuwingsknipperlich-
ten in.
• Blokkeer het wiel dat zich schuin tegen-
over het te vervangen wiel bevindt.
• Trek de handrem stevig aan en zet de
automatische versnellingsbak in de
stand PARK, of zet de handgeschakelde
versnellingsbak in de stand REVERSE
(achteruit).
• Start de motor niet en laat deze niet
draaien zolang de auto door een krik
wordt ondersteund.

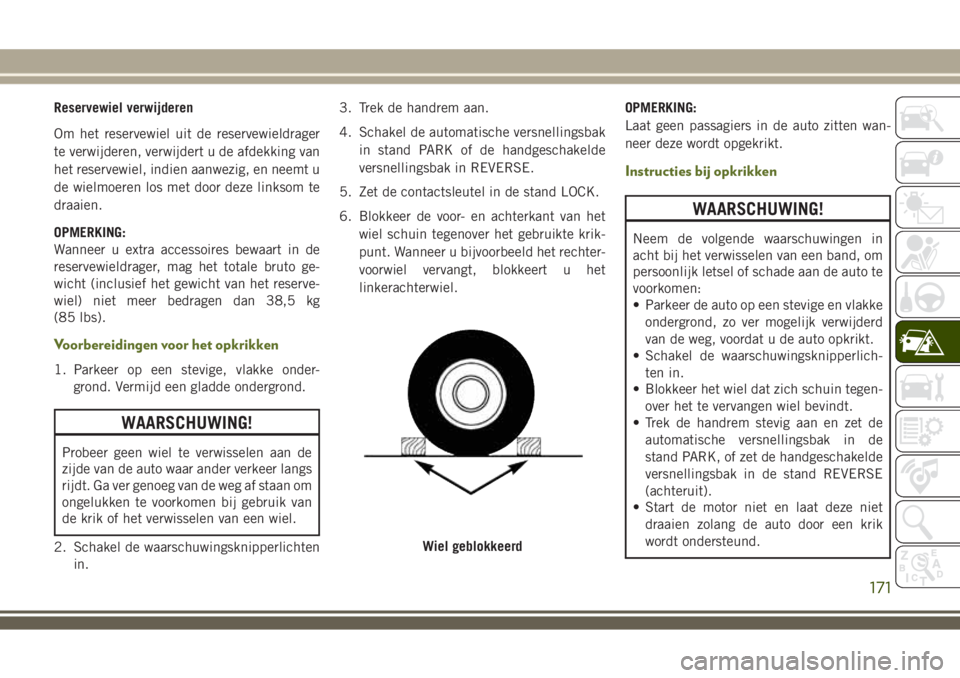

Wiel geblokkeerd
171

WAARSCHUWING!
• Laat niemand in de auto zitten zolang
deze door een krik wordt ondersteund.
• Begeef u niet onder de auto wanneer
deze door een krik wordt ondersteund.
Als u werkzaamheden onder de auto
moet uitvoeren, zet deze dan op een
hefbrug.
• Gebruik de krik alleen op de aangegeven
plaatsen en alleen om de auto op te
krikken voor het verwisselen van ban-
den.
• Wees uiterst voorzichtig als u de band
moet verwisselen op of langs de weg.
• Om de reservebanden, plat of opgebla-
zen, veilig op te bergen, moeten ze met
het ventiel naar beneden gericht worden
opgeborgen.
LET OP!
Probeer niet de auto omhoog te krikken op
andere plaatsen dan de aangeduide beves-
tigingspunten.
1. Verwijder het reservewiel, de krik en het
gereedschap uit de opbergruimte.
2. Draai de wielmoeren één slag linksom los
(maar verwijder ze niet), terwijl het wiel
nog op de grond rust.3. Monteer de krik en het krikgereedschap.
Monteer de slinger op het verlengstuk en
daarna op de moersleutel.
4. Bedien de krik vanaf de voorzijde of de
achterzijde van het voertuig. Plaats de
krik onder de asbuis, zoals getoond.Krik
de auto pas op als u zeker weet dat de krik
stevig is bevestigd.

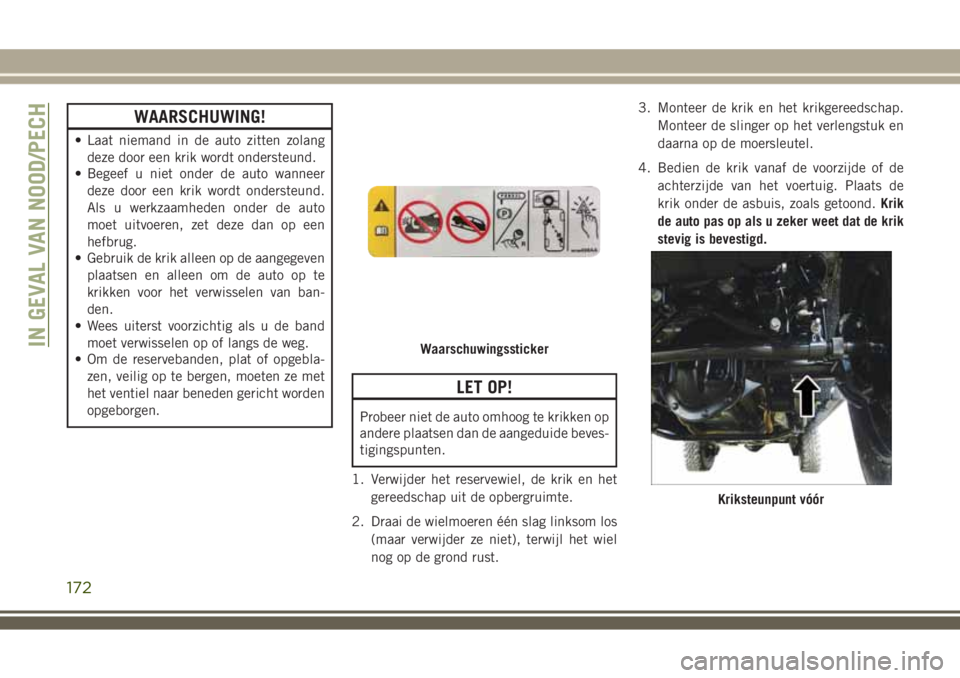

Waarschuwingssticker
Kriksteunpunt vóór
IN GEVAL VAN NOOD/PECH
172

5. Krik de auto op door de krikschroef
rechtsom te draaien. Breng de auto zover
omhoog dat de band net loskomt van de
ondergrond en er voldoende speling is om
het reservewiel te monteren. De voertuigs-
tabiliteit blijft maximaal als de band zo
laag mogelijk boven de grond blijft.
WAARSCHUWING!
Als u de auto hoger opkrikt dan noodzake-
lijk, zal hij minder stabiel staan. De auto
kan van de krik glijden en zo ernstig letsel
veroorzaken. Krik de auto slechts zo ver op
als nodig is om het wiel te verwijderen.
6. Verwijder de wielmoeren en het wiel.
7. Monteer het reservewiel aan de auto en
breng de wielmoeren aan, met de conus-
vormige zijde naar het wiel toe. Draai de
wielmoeren rechtsom iets aan.
WAARSCHUWING!
Om te voorkomen dat de auto door de op
de krik uitgeoefende kracht verschuift,
mogen de wielmoeren pas definitief wor-
den vastgezet als de auto weer vast op de
grond staat. Als u deze waarschuwing niet
opvolgt, kan dit ernstig letsel tot gevolg
hebben.
8. Laat het voertuig zakken door de krik-
schroef linksom te draaien.9. Zet de wielmoeren stevig vast. Duw de
moersleutel omlaag bij het vastzetten voor
meer hefboomwerking. Draai de wielmoe-
ren kruislings in twee ronden stevig vast.
Raadpleeg de paragraaf "Voorgeschreven
aanhaalmomenten" in het hoofdstuk
"Technische gegevens" voor het juiste aan-
haalmoment voor de wielbouten.
10. Verwijder de krik en de wielblokken.
11. Berg het wiel, de krik en de gereed-
schappen op de daartoe bestemde plaat-
sen op.
WAARSCHUWING!
Een losse krik of wiel kan bij een noodstop
of ongeval naar voren schieten en zo de
inzittenden ernstig letsel toebrengen. Berg
de krik en het reservewiel altijd op de
daarvoor bestemde plaatsen op.

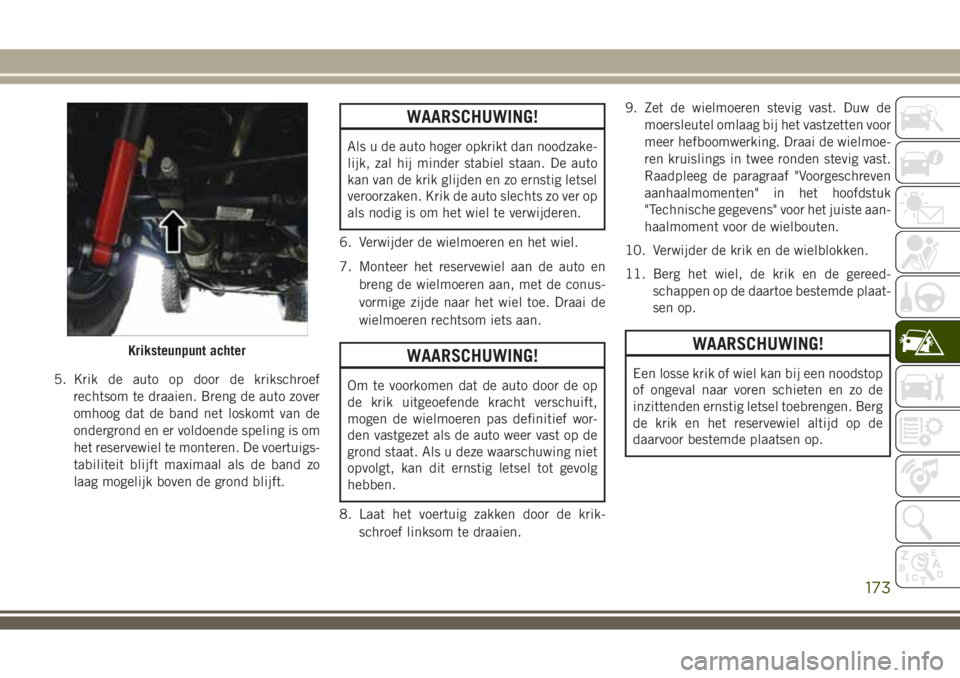

Kriksteunpunt achter
173

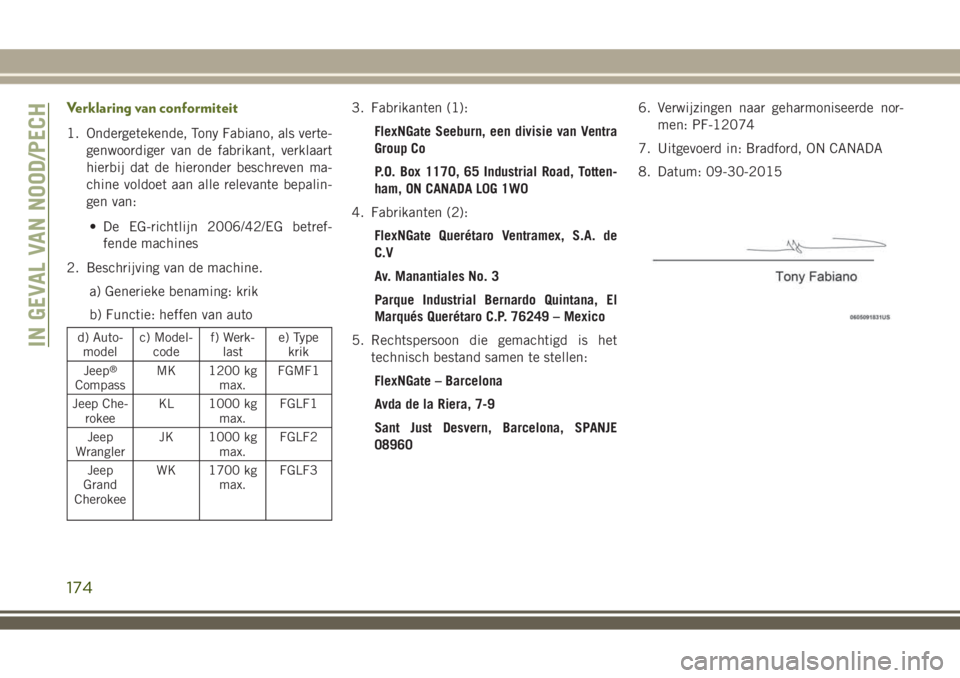

Verklaring van conformiteit
1. Ondergetekende, Tony Fabiano, als verte-
genwoordiger van de fabrikant, verklaart
hierbij dat de hieronder beschreven ma-
chine voldoet aan alle relevante bepalin-
gen van:
• De EG-richtlijn 2006/42/EG betref-
fende machines
2. Beschrijving van de machine.
a) Generieke benaming: krik
b) Functie: heffen van auto
d) Auto-
modelc) Model-
codef) Werk-
laste) Type
krik
Jeep
®
CompassMK 1200 kg
max.FGMF1
Jeep Che-
rokeeKL 1000 kg
max.FGLF1
Jeep
WranglerJK 1000 kg
max.FGLF2
Jeep
Grand
CherokeeWK 1700 kg
max.FGLF3
3. Fabrikanten (1):
FlexNGate Seeburn, een divisie van Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
4. Fabrikanten (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
5. Rechtspersoon die gemachtigd is het
technisch bestand samen te stellen:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPANJE
089606. Verwijzingen naar geharmoniseerde nor-
men: PF-12074
7. Uitgevoerd in: Bradford, ON CANADA
8. Datum: 09-30-2015
IN GEVAL VAN NOOD/PECH
174

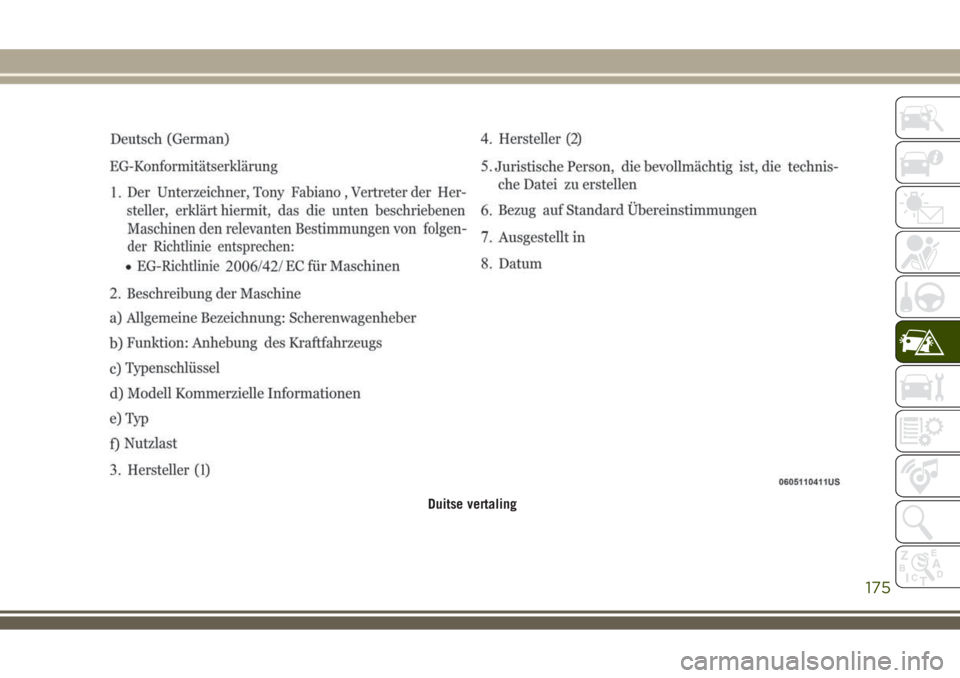

Duitse vertaling
175

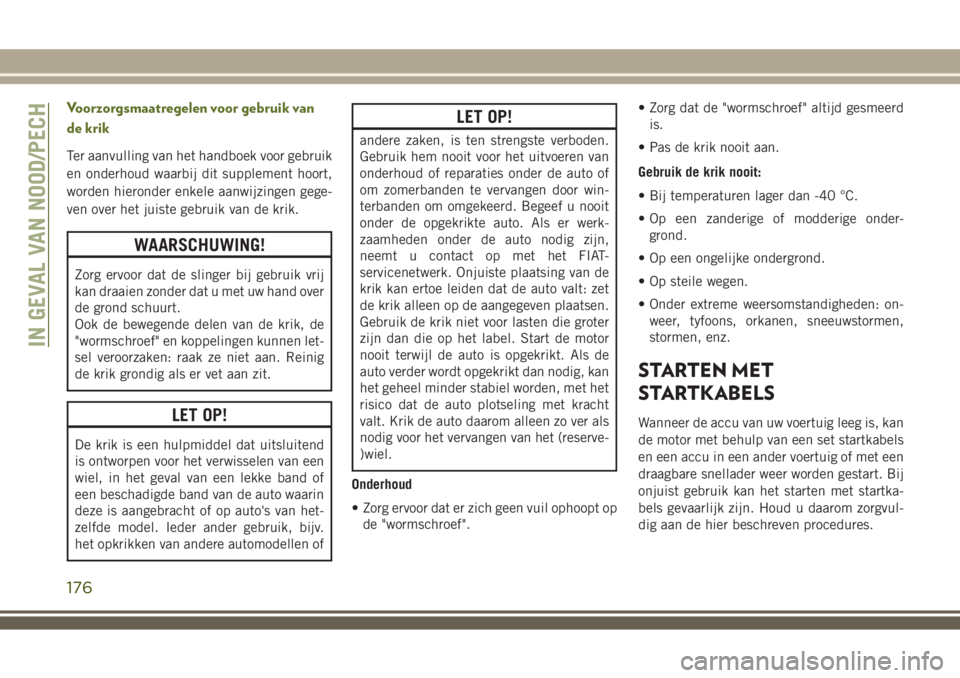

Voorzorgsmaatregelen voor gebruik van
de krik
Ter aanvulling van het handboek voor gebruik
en onderhoud waarbij dit supplement hoort,
worden hieronder enkele aanwijzingen gege-
ven over het juiste gebruik van de krik.
WAARSCHUWING!
Zorg ervoor dat de slinger bij gebruik vrij
kan draaien zonder dat u met uw hand over
de grond schuurt.
Ook de bewegende delen van de krik, de
"wormschroef" en koppelingen kunnen let-
sel veroorzaken: raak ze niet aan. Reinig
de krik grondig als er vet aan zit.
LET OP!
De krik is een hulpmiddel dat uitsluitend
is ontworpen voor het verwisselen van een
wiel, in het geval van een lekke band of
een beschadigde band van de auto waarin
deze is aangebracht of op auto's van het-
zelfde model. Ieder ander gebruik, bijv.
het opkrikken van andere automodellen of
LET OP!
andere zaken, is ten strengste verboden.
Gebruik hem nooit voor het uitvoeren van
onderhoud of reparaties onder de auto of
om zomerbanden te vervangen door win-
terbanden om omgekeerd. Begeef u nooit
onder de opgekrikte auto. Als er werk-
zaamheden onder de auto nodig zijn,
neemt u contact op met het FIAT-
servicenetwerk. Onjuiste plaatsing van de
krik kan ertoe leiden dat de auto valt: zet
de krik alleen op de aangegeven plaatsen.
Gebruik de krik niet voor lasten die groter
zijn dan die op het label. Start de motor
nooit terwijl de auto is opgekrikt. Als de
auto verder wordt opgekrikt dan nodig, kan
het geheel minder stabiel worden, met het
risico dat de auto plotseling met kracht
valt. Krik de auto daarom alleen zo ver als
nodig voor het vervangen van het (reserve-
)wiel.
Onderhoud
• Zorg ervoor dat er zich geen vuil ophoopt op
de "wormschroef".• Zorg dat de "wormschroef" altijd gesmeerd
is.
• Pas de krik nooit aan.
Gebruik de krik nooit:
• Bij temperaturen lager dan -40 °C.
• Op een zanderige of modderige onder-
grond.
• Op een ongelijke ondergrond.
• Op steile wegen.
• Onder extreme weersomstandigheden: on-
weer, tyfoons, orkanen, sneeuwstormen,
stormen, enz.
STARTEN MET
STARTKABELS
Wanneer de accu van uw voertuig leeg is, kan
de motor met behulp van een set startkabels
en een accu in een ander voertuig of met een
draagbare snellader weer worden gestart. Bij
onjuist gebruik kan het starten met startka-
bels gevaarlijk zijn. Houd u daarom zorgvul-
dig aan de hier beschreven procedures.
IN GEVAL VAN NOOD/PECH
176

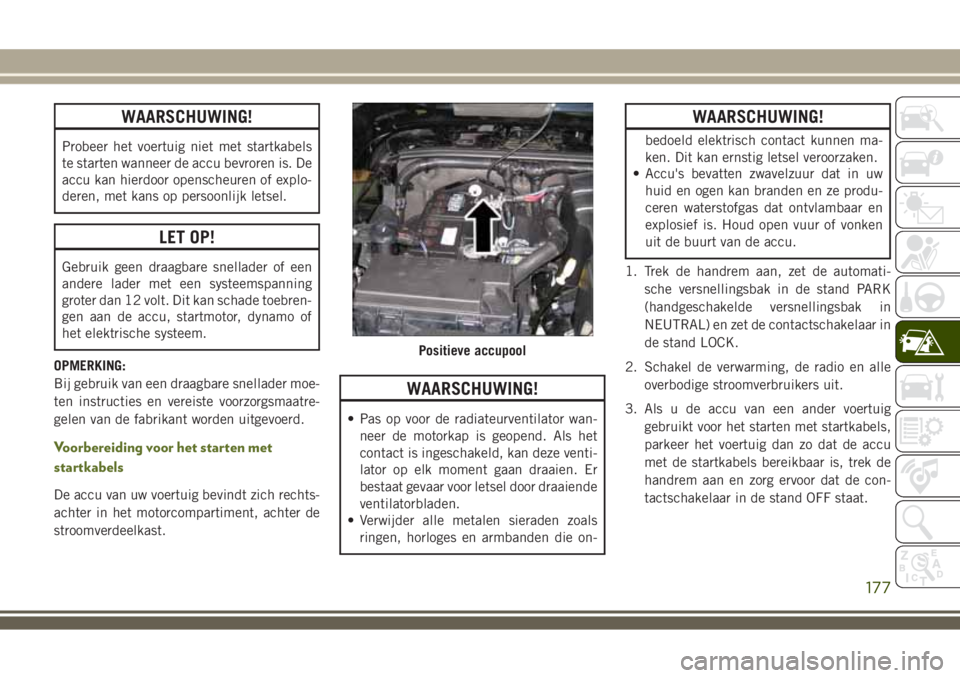

WAARSCHUWING!
Probeer het voertuig niet met startkabels
te starten wanneer de accu bevroren is. De
accu kan hierdoor openscheuren of explo-
deren, met kans op persoonlijk letsel.
LET OP!
Gebruik geen draagbare snellader of een
andere lader met een systeemspanning
groter dan 12 volt. Dit kan schade toebren-
gen aan de accu, startmotor, dynamo of
het elektrische systeem.
OPMERKING:
Bij gebruik van een draagbare snellader moe-
ten instructies en vereiste voorzorgsmaatre-
gelen van de fabrikant worden uitgevoerd.
Voorbereiding voor het starten met
startkabels
De accu van uw voertuig bevindt zich rechts-
achter in het motorcompartiment, achter de
stroomverdeelkast.
WAARSCHUWING!
• Pas op voor de radiateurventilator wan-
neer de motorkap is geopend. Als het
contact is ingeschakeld, kan deze venti-
lator op elk moment gaan draaien. Er
bestaat gevaar voor letsel door draaiende
ventilatorbladen.
• Verwijder alle metalen sieraden zoals
ringen, horloges en armbanden die on-
WAARSCHUWING!
bedoeld elektrisch contact kunnen ma-
ken. Dit kan ernstig letsel veroorzaken.
• Accu's bevatten zwavelzuur dat in uw
huid en ogen kan branden en ze produ-
ceren waterstofgas dat ontvlambaar en
explosief is. Houd open vuur of vonken
uit de buurt van de accu.
1. Trek de handrem aan, zet de automati-
sche versnellingsbak in de stand PARK
(handgeschakelde versnellingsbak in
NEUTRAL) en zet de contactschakelaar in
de stand LOCK.
2. Schakel de verwarming, de radio en alle
overbodige stroomverbruikers uit.
3. Als u de accu van een ander voertuig
gebruikt voor het starten met startkabels,
parkeer het voertuig dan zo dat de accu
met de startkabels bereikbaar is, trek de
handrem aan en zorg ervoor dat de con-
tactschakelaar in de stand OFF staat.
Positieve accupool
177

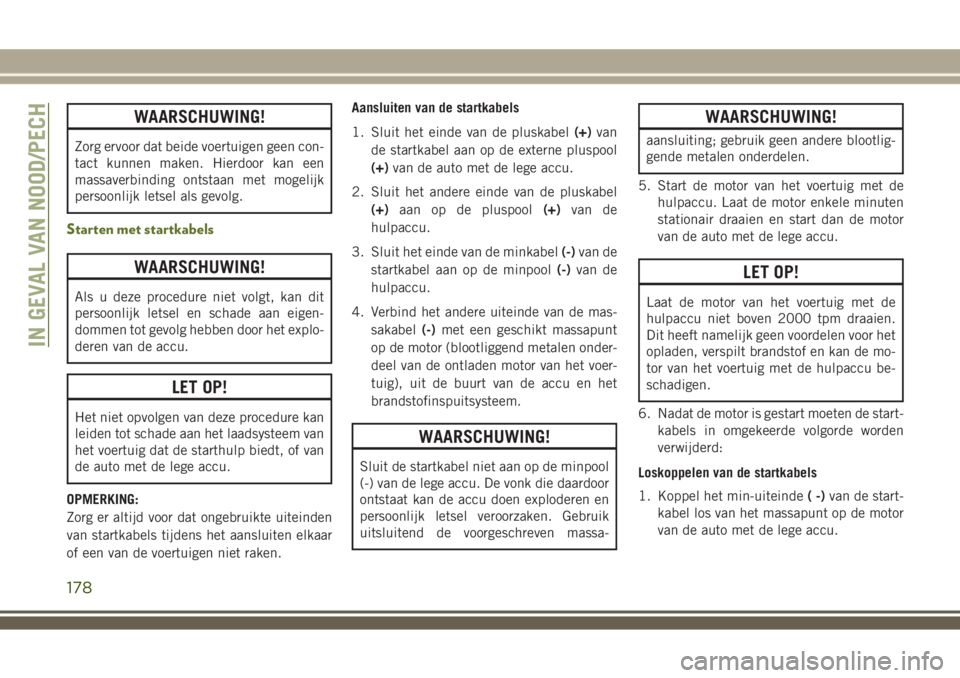

WAARSCHUWING!
Zorg ervoor dat beide voertuigen geen con-
tact kunnen maken. Hierdoor kan een
massaverbinding ontstaan met mogelijk
persoonlijk letsel als gevolg.
Starten met startkabels
WAARSCHUWING!
Als u deze procedure niet volgt, kan dit
persoonlijk letsel en schade aan eigen-
dommen tot gevolg hebben door het explo-
deren van de accu.
LET OP!
Het niet opvolgen van deze procedure kan
leiden tot schade aan het laadsysteem van
het voertuig dat de starthulp biedt, of van
de auto met de lege accu.
OPMERKING:
Zorg er altijd voor dat ongebruikte uiteinden
van startkabels tijdens het aansluiten elkaar
of een van de voertuigen niet raken.Aansluiten van de startkabels
1. Sluit het einde van de pluskabel(+)van
de startkabel aan op de externe pluspool
(+)van de auto met de lege accu.
2. Sluit het andere einde van de pluskabel
(+)aan op de pluspool(+)van de
hulpaccu.
3. Sluit het einde van de minkabel(-)van de
startkabel aan op de minpool(-)van de
hulpaccu.
4. Verbind het andere uiteinde van de mas-
sakabel(-)met een geschikt massapunt
op de motor (blootliggend metalen onder-
deel van de ontladen motor van het voer-
tuig), uit de buurt van de accu en het
brandstofinspuitsysteem.
WAARSCHUWING!
Sluit de startkabel niet aan op de minpool
(-) van de lege accu. De vonk die daardoor
ontstaat kan de accu doen exploderen en
persoonlijk letsel veroorzaken. Gebruik
uitsluitend de voorgeschreven massa-
WAARSCHUWING!
aansluiting; gebruik geen andere blootlig-
gende metalen onderdelen.
5. Start de motor van het voertuig met de
hulpaccu. Laat de motor enkele minuten
stationair draaien en start dan de motor
van de auto met de lege accu.
LET OP!
Laat de motor van het voertuig met de
hulpaccu niet boven 2000 tpm draaien.
Dit heeft namelijk geen voordelen voor het
opladen, verspilt brandstof en kan de mo-
tor van het voertuig met de hulpaccu be-
schadigen.
6. Nadat de motor is gestart moeten de start-
kabels in omgekeerde volgorde worden
verwijderd:
Loskoppelen van de startkabels
1. Koppel het min-uiteinde(-)van de start-
kabel los van het massapunt op de motor
van de auto met de lege accu.
IN GEVAL VAN NOOD/PECH
178
