JEEP WRANGLER 2021 Brugs- og vedligeholdelsesvejledning (in Danish)

10. Sluk motoren, og drej tændingsnøglen til
den ulåste position ACC (Tilbehør).
11. Træk parkeringsbremsen helt.
12. Sæt automatgear i PARKERING, eller
sæt den manuelle gearkasse i gear
(IKKE i NEUTRAL).
FORSIGTIG!
Det kan medføre beskadigelse af gearkas-
sen, hvis der skiftes til PARK (Parkering),
mens reduktionsgearet er i NEUTRAL
(Neutral) (N), og motoren er i gang. Hvis
reduktionsgearkassen er i NEUTRAL (Neu-
tral) (N), skal du sørge for, at motoren er
slukket (OFF), inden gearkassen skiftes til
PARK (Parkering).
13. Fastgør køretøjet til bugseringskøretøjet
med en passende trækstang.
14. Slip parkeringsbremsen.15. Afbryd det negative batterikabel, og fast-
gør det væk fra den negative
batteriklemme.
Sådan skifter du ud af NEUTRAL (N)
Brug følgende fremgangsmåde til at klargøre
dit køretøj til normal brug.
1. Stands køretøjet helt, mens det stadig er
forbundet med bugseringskøretøjet.
2. Træk parkeringsbremsen helt.
3. Frakobl kablet til den negative batteripol.
4. Drej tændingen til positionen LOCK.
5. Drej tændingen til positionen ON/RUN
(Til/kør), men start ikke motoren.
6. Træd bremsepedalen ned, og hold.
7.
Sæt transmissionen i NEUTRAL (Neutral).
8. Sæt reduktionsgearkassens vælgerarm i
den ønskede position.BEMÆRK:
Når reduktionsgearkassen skiftes ud af
NEUTRAL (N), skal motoren være OFF
(slukket) for at undgå sammenfald mel-
lem gearene.
9. Sæt automatgearet i PARK (Parkering)
eller det manuelle gear i NEUTRAL
(Neutral).
10. Slip bremsepedalen.
11.
Frakobl køretøjet fra bugseringskøretøjet.
12. Start motoren.
13. Træd bremsepedalen ned, og hold.
14. Slip parkeringsbremsen.
15. Sæt gearkassen i gear, slip bremsepeda-
len (og koblingspedalen ved et manuelt
gear), og kontrollér, at køretøjet fungerer
normalt.
149

150

NØDSITUATION
ADVARSELSBLINK..........152
UDSKIFTNING AF PÆRE.......152
Reservepærer................152
Udskiftning af pære............153
SIKRINGER................155
Generelle oplysninger............156
Fuldstændigt integreret strømmodul . .156
BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK.......159
Opbevaring af donkraft/reservehjul. . . .160
Forberedelser til brug af donkraft. . . .160Instruktioner i brug af donkraft.....161
Overensstemmelseserklæring.......163
Forholdsregler ved brug af donkraft . . .166
STARTHJÆLP..............166
Forberedelse til starthjælp.........167
Fremgangsmåde til start med
startkabler..................168
OVEROPHEDNING AF
MOTOREN................169
TILSIDESÆTTELSE AF
GEARSTANG...............170FRIGØRELSE AF EN FASTKØRT
BIL ......................170
BUGSERING AF HAVARERET
KØRETØJ..................171
Uden tændingsnøgle............172
Modeller med firehjulstræk........173
Brug af bugseringsring...........173
FORBEDRET RESPONSSYSTEM
VED ULYKKER (EARS)........174
HÆNDELSESREGISTRERINGSSY-
STEM (EDR)................174
NØDSITUATION
151

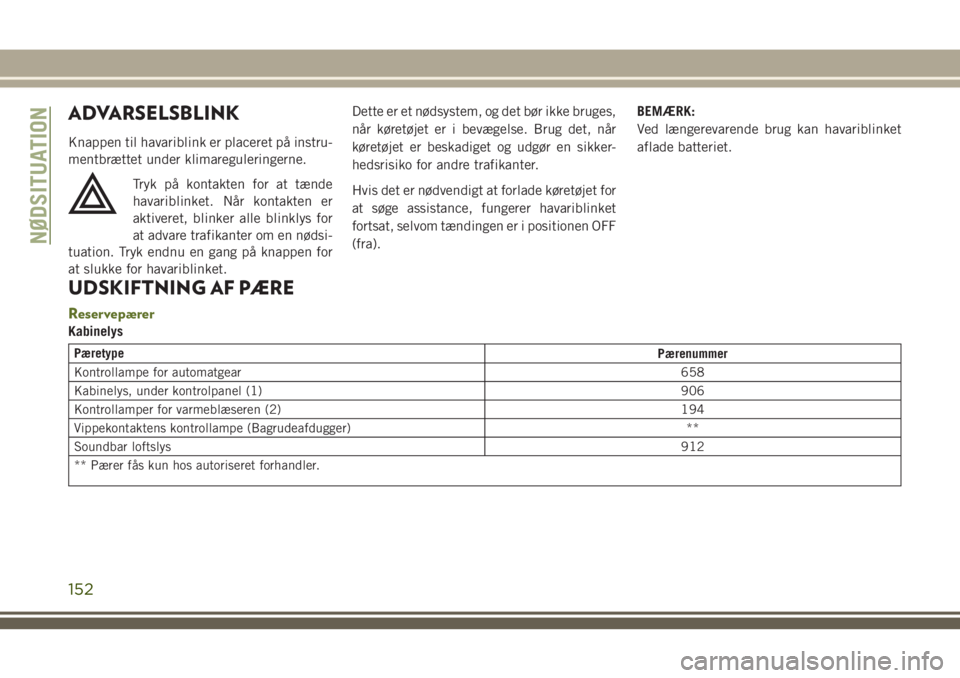

ADVARSELSBLINK
Knappen til havariblink er placeret på instru-
mentbrættet under klimareguleringerne.
Tryk på kontakten for at tænde
havariblinket. Når kontakten er
aktiveret, blinker alle blinklys for
at advare trafikanter om en nødsi-
tuation. Tryk endnu en gang på knappen for
at slukke for havariblinket.Dette er et nødsystem, og det bør ikke bruges,
når køretøjet er i bevægelse. Brug det, når
køretøjet er beskadiget og udgør en sikker-
hedsrisiko for andre trafikanter.
Hvis det er nødvendigt at forlade køretøjet for
at søge assistance, fungerer havariblinket
fortsat, selvom tændingen er i positionen OFF
(fra).BEMÆRK:
Ved længerevarende brug kan havariblinket
aflade batteriet.
UDSKIFTNING AF PÆRE
Reservepærer
Kabinelys
Pæretype
Pærenummer
Kontrollampe for automatgear658
Kabinelys, under kontrolpanel (1)906
Kontrollamper for varmeblæseren (2) 194
Vippekontaktens kontrollampe (Bagrudeafdugger) **
Soundbar loftslys912
** Pærer fås kun hos autoriseret forhandler.
NØDSITUATION
152

Udvendigt lys
Pæretype
Pærenummer
Baklys (2)W16W
Højt monteret midterstoplys (1) L.E.D. (Service hos autoriseret forhandler)
Tågeforlygter (2)PSX24W
Tågebaglygter (2)P27/7W
Fremadrettede lygter (2)PY27/7W
Forreste sideblinklys/sidemarkeringslys (2) W5W
Forlygter (2)H4
Forreste positionslys (2)12V14W
Stop/bageste positionslys (2)P27/7W
Bagudrettede lygter (2)PY27/7W
Nummerpladelys (2)W5W
BEMÆRK:
Tallene henviser til kommercielle pæretyper, som kan købes hos den lokale autoriserede forhandler.
Udskiftning af pære
BEMÆRK:
Glassene kan dugge til under visse luftfor-
hold. Tildugningen vil som regel forsvinde i
takt med, at luftforholdene ændres, så kon-
densdannelsen igen bliver til damp. Hvis lyg-
terne tændes, vil dette som regel fremme
afdugningen.
Forlygte
1. Åbn motorhjelmen, og hold den med
støttestangen.
2.
Afmonter kølergitteret. Drej holderne langs
den øverste del 1/4 omgang mod uret, og
afmonter.
3.Træk den nederste del af gitteret væk i den
ene side, og arbejd over mod den anden side.
4. Drej fatningerne for både parkeringslyset
og blinklyset 1/4 omgang mod uret, og tag
dem ud.
5. Fjern de fire skruer, der holder
metalholderingen.
6. Tag lygten ud af fatningen.
7. Tag fat i pæren, og drej den en kvart
omgang mod uret.
153

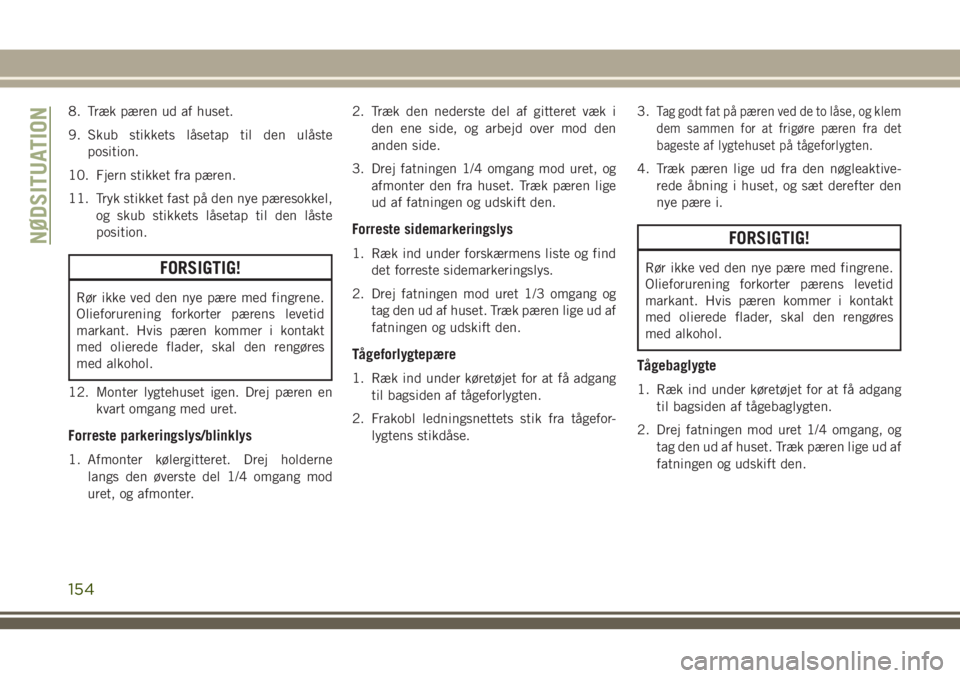

8. Træk pæren ud af huset.
9. Skub stikkets låsetap til den ulåste
position.
10. Fjern stikket fra pæren.
11. Tryk stikket fast på den nye pæresokkel,
og skub stikkets låsetap til den låste
position.
FORSIGTIG!
Rør ikke ved den nye pære med fingrene.
Olieforurening forkorter pærens levetid
markant. Hvis pæren kommer i kontakt
med olierede flader, skal den rengøres
med alkohol.
12. Monter lygtehuset igen. Drej pæren en
kvart omgang med uret.
Forreste parkeringslys/blinklys
1. Afmonter kølergitteret. Drej holderne
langs den øverste del 1/4 omgang mod
uret, og afmonter.2. Træk den nederste del af gitteret væk i
den ene side, og arbejd over mod den
anden side.
3. Drej fatningen 1/4 omgang mod uret, og
afmonter den fra huset. Træk pæren lige
ud af fatningen og udskift den.
Forreste sidemarkeringslys
1. Ræk ind under forskærmens liste og find
det forreste sidemarkeringslys.
2. Drej fatningen mod uret 1/3 omgang og
tag den ud af huset. Træk pæren lige ud af
fatningen og udskift den.
Tågeforlygtepære
1. Ræk ind under køretøjet for at få adgang
til bagsiden af tågeforlygten.
2. Frakobl ledningsnettets stik fra tågefor-
lygtens stikdåse.3.
Tag godt fat på pæren ved de to låse, og klem
dem sammen for at frigøre pæren fra det
bageste af lygtehuset på tågeforlygten.
4. Træk pæren lige ud fra den nøgleaktive-
rede åbning i huset, og sæt derefter den
nye pære i.
FORSIGTIG!
Rør ikke ved den nye pære med fingrene.
Olieforurening forkorter pærens levetid
markant. Hvis pæren kommer i kontakt
med olierede flader, skal den rengøres
med alkohol.
Tågebaglygte
1. Ræk ind under køretøjet for at få adgang
til bagsiden af tågebaglygten.
2. Drej fatningen mod uret 1/4 omgang, og
tag den ud af huset. Træk pæren lige ud af
fatningen og udskift den.
NØDSITUATION
154

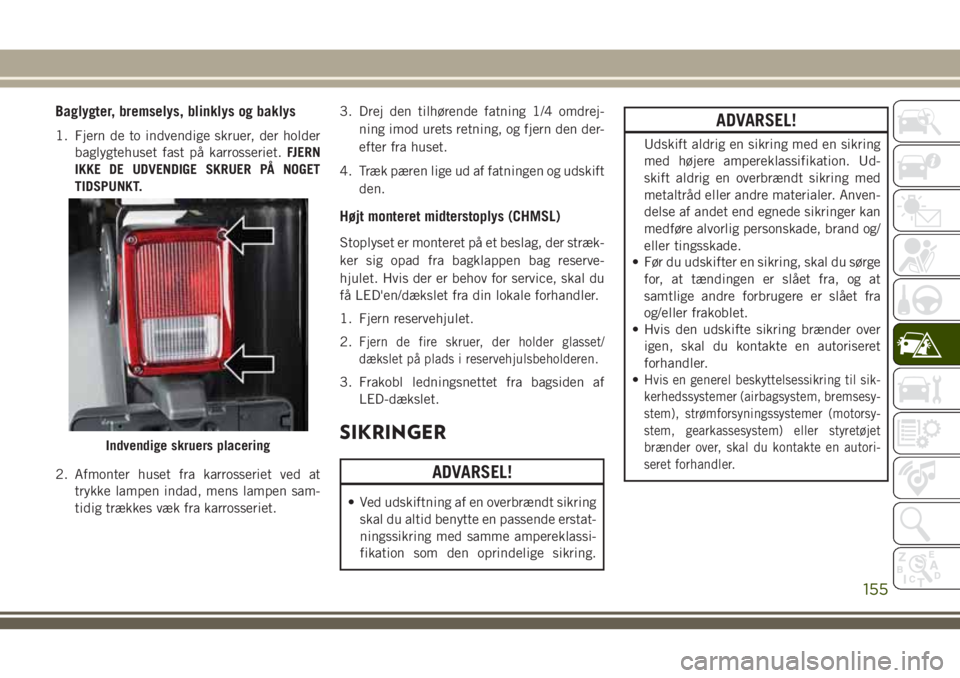

Baglygter, bremselys, blinklys og baklys
1. Fjern de to indvendige skruer, der holder
baglygtehuset fast på karrosseriet.FJERN
IKKE DE UDVENDIGE SKRUER PÅ NOGET
TIDSPUNKT.
2. Afmonter huset fra karrosseriet ved at
trykke lampen indad, mens lampen sam-
tidig trækkes væk fra karrosseriet.3. Drej den tilhørende fatning 1/4 omdrej-
ning imod urets retning, og fjern den der-
efter fra huset.
4. Træk pæren lige ud af fatningen og udskift
den.
Højt monteret midterstoplys (CHMSL)
Stoplyset er monteret på et beslag, der stræk-
ker sig opad fra bagklappen bag reserve-
hjulet. Hvis der er behov for service, skal du
få LED'en/dækslet fra din lokale forhandler.
1. Fjern reservehjulet.
2.
Fjern de fire skruer, der holder glasset/
dækslet på plads i reservehjulsbeholderen.
3. Frakobl ledningsnettet fra bagsiden af
LED-dækslet.
SIKRINGER
ADVARSEL!
• Ved udskiftning af en overbrændt sikring
skal du altid benytte en passende erstat-
ningssikring med samme ampereklassi-
fikation som den oprindelige sikring.
ADVARSEL!
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation. Ud-
skift aldrig en overbrændt sikring med
metaltråd eller andre materialer. Anven-
delse af andet end egnede sikringer kan
medføre alvorlig personskade, brand og/
eller tingsskade.
• Før du udskifter en sikring, skal du sørge
for, at tændingen er slået fra, og at
samtlige andre forbrugere er slået fra
og/eller frakoblet.
• Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
•
Hvis en generel beskyttelsessikring til sik-
kerhedssystemer (airbagsystem, bremsesy-
stem), strømforsyningssystemer (motorsy-
stem, gearkassesystem) eller styretøjet
brænder over, skal du kontakte en autori-
seret forhandler.
Indvendige skruers placering
155

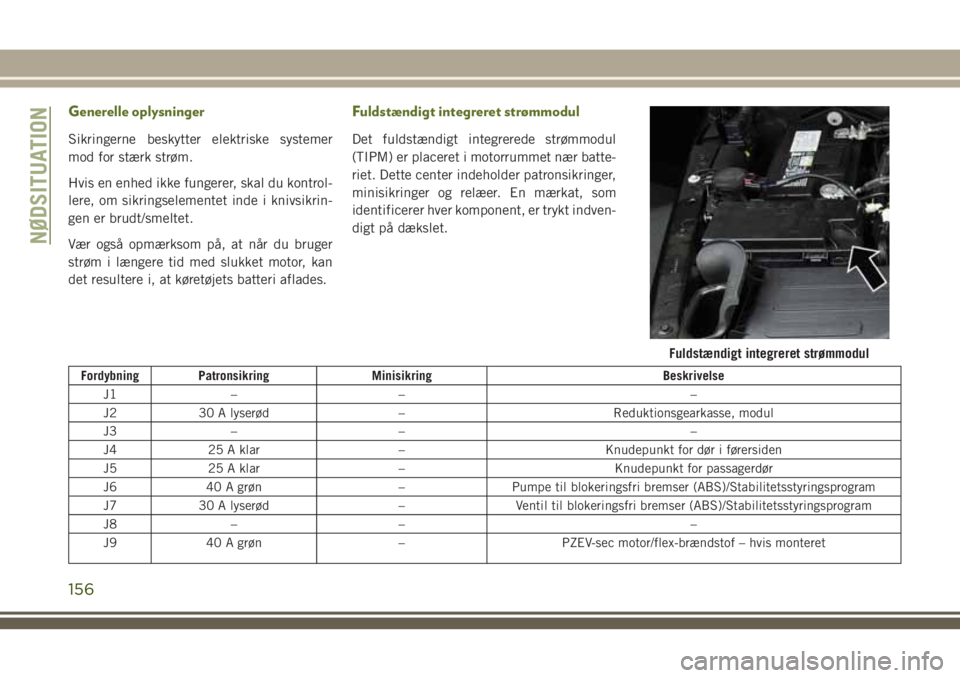

Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsikrin-
gen er brudt/smeltet.
Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Fuldstændigt integreret strømmodul
Det fuldstændigt integrerede strømmodul
(TIPM) er placeret i motorrummet nær batte-
riet. Dette center indeholder patronsikringer,
minisikringer og relæer. En mærkat, som
identificerer hver komponent, er trykt indven-
digt på dækslet.
Fordybning Patronsikring Minisikring Beskrivelse
J1 – – –
J2 30 A lyserød – Reduktionsgearkasse, modul
J3 – – –
J4 25 A klar – Knudepunkt for dør i førersiden
J5 25 A klar – Knudepunkt for passagerdør
J6 40 A grøn – Pumpe til blokeringsfri bremser (ABS)/Stabilitetsstyringsprogram
J7 30 A lyserød – Ventil til blokeringsfri bremser (ABS)/Stabilitetsstyringsprogram
J8 – – –
J9 40 A grøn – PZEV-sec motor/flex-brændstof – hvis monteret
Fuldstændigt integreret strømmodul
NØDSITUATION
156

Fordybning Patronsikring Minisikring Beskrivelse
J10 30 A lyserød – Relæ til forlygtevask/Manifoldindstillingsventil
J11 30 A lyserød – Stabiliseringsstang
J12 – – –
J13 60 A gul – Træk med tænding fra (IOD) – Primær
J14 40 A grøn – Bageste afiser
J15 40 A grøn – Forreste blæser
J17 40 A grøn – Startmagnetspole
J18 20 A blå – Drivlinjekontrolmodul (PCM), transmissionsområde
J19 60 A gul – Kølerventilator
J20 30 A lyserød – Forrudevisker LO/HI
J21 20 A blå – Forrude-/bagrudesprinkler
J22 – – Reserve
M1 – 15 A blå
Strømforsyning - højt-monteret midterstoplys (CHMSL)/stoplygtens kontakt
M2 – 20 A gul Relæ til anhængerlys (stoplys)
M3 – 20 A gul Låserelæ til for-/bagaksel
M4 – 2 A grå Ratspole
M5 – 25 A klar Vekselretter – hvis monteret
M6 – 20 A gul Elstik nr. 1/regnsensor
M7 – 20 A gul Elstik nr. 2 (BATT/ACC SELECT)
M8 – 20 A gul Opvarmet forsæde
M9 – 20 A gul Opvarmet bagsæde – hvis monteret
157

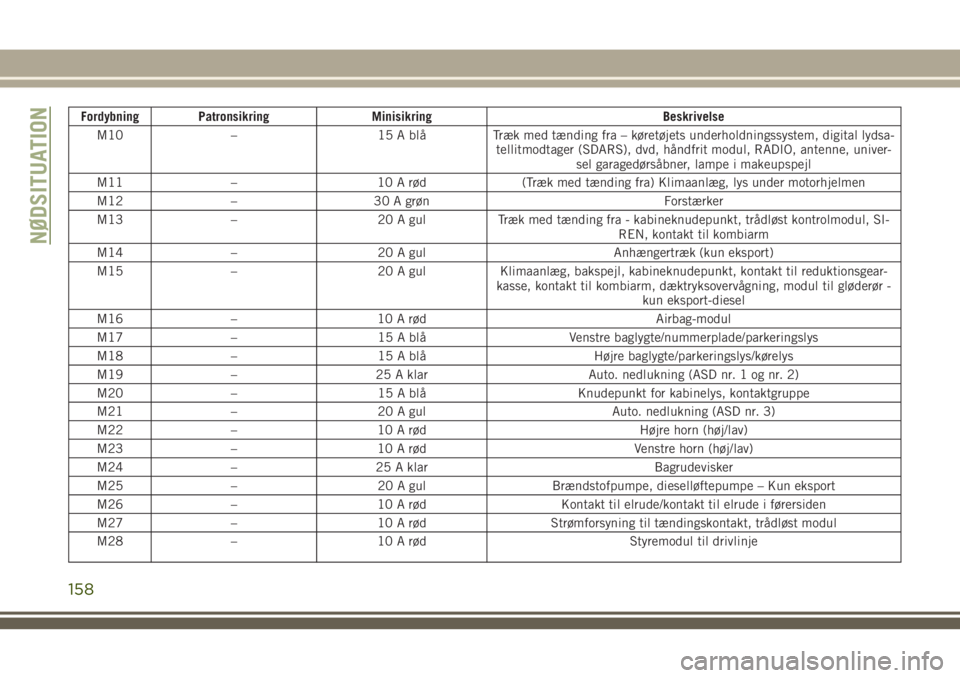

Fordybning Patronsikring Minisikring Beskrivelse
M10 – 15 A blå Træk med tænding fra – køretøjets underholdningssystem, digital lydsa-
tellitmodtager (SDARS), dvd, håndfrit modul, RADIO, antenne, univer-
sel garagedørsåbner, lampe i makeupspejl
M11 – 10 A rød (Træk med tænding fra) Klimaanlæg, lys under motorhjelmen
M12 – 30 A grøn Forstærker
M13 – 20 A gul Træk med tænding fra - kabineknudepunkt, trådløst kontrolmodul, SI-
REN, kontakt til kombiarm
M14 – 20 A gul Anhængertræk (kun eksport)
M15 – 20 A gul Klimaanlæg, bakspejl, kabineknudepunkt, kontakt til reduktionsgear-
kasse, kontakt til kombiarm, dæktryksovervågning, modul til gløderør -
kun eksport-diesel
M16 – 10 A rød Airbag-modul
M17 – 15 A blå Venstre baglygte/nummerplade/parkeringslys
M18 – 15 A blå Højre baglygte/parkeringslys/kørelys
M19 – 25 A klar Auto. nedlukning (ASD nr. 1 og nr. 2)
M20 – 15 A blå Knudepunkt for kabinelys, kontaktgruppe
M21 – 20 A gul Auto. nedlukning (ASD nr. 3)
M22 – 10 A rød Højre horn (høj/lav)
M23 – 10 A rød Venstre horn (høj/lav)
M24 – 25 A klar Bagrudevisker
M25 – 20 A gul Brændstofpumpe, dieselløftepumpe – Kun eksport
M26 – 10 A rød Kontakt til elrude/kontakt til elrude i førersiden
M27 – 10 A rød Strømforsyning til tændingskontakt, trådløst modul
M28 – 10 A rød Styremodul til drivlinje
NØDSITUATION
158
