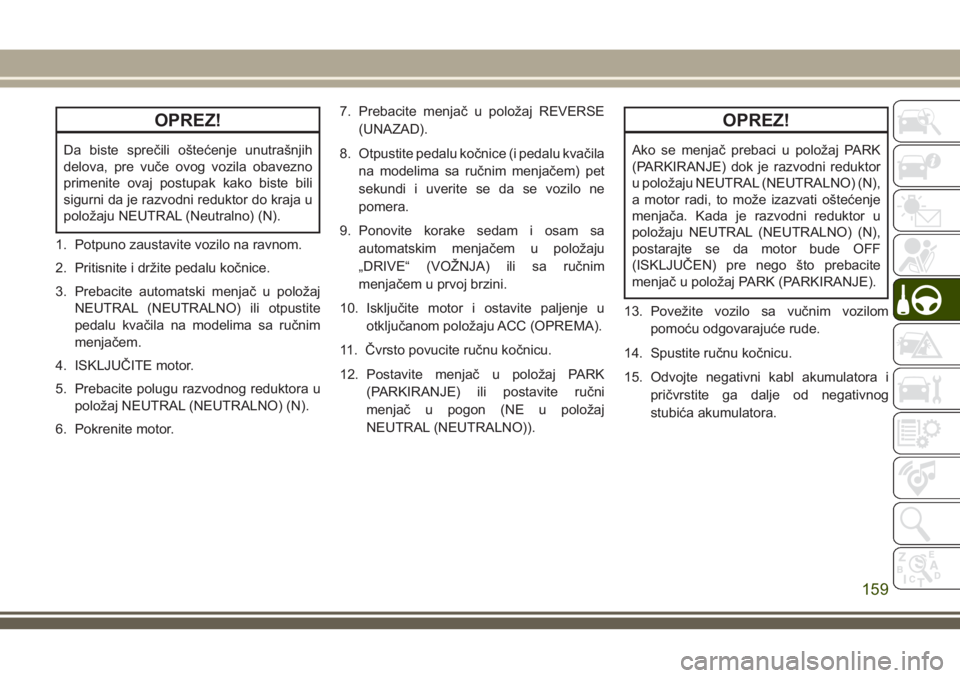

OPREZ!
Da biste sprečili oštećenje unutrašnjih
delova, pre vuče ovog vozila obavezno
primenite ovaj postupak kako biste bili
sigurni da je razvodni reduktor do kraja u
položaju NEUTRAL (Neutralno) (N).
1. Potpuno zaustavite vozilo na ravnom.
2. Pritisnite i držite pedalu kočnice.
3. Prebacite automatski menjač u položaj
NEUTRAL (NEUTRALNO) ili otpustite
pedalu kvačila na modelima sa ručnim
menjačem.
4. ISKLJUČITE motor.
5. Prebacite polugu razvodnog reduktora u
položaj NEUTRAL (NEUTRALNO) (N).
6. Pokrenite motor.7. Prebacite menjač u položaj REVERSE
(UNAZAD).
8. Otpustite pedalu kočnice (i pedalu kvačila
na modelima sa ručnim menjačem) pet
sekundi i uverite se da se vozilo ne
pomera.
9. Ponovite korake sedam i osam sa
automatskim menjačem u položaju
„DRIVE“ (VOŽNJA) ili sa ručnim
menjačem u prvoj brzini.
10. Isključite motor i ostavite paljenje u
otključanom položaju ACC (OPREMA).
11. Čvrsto povucite ručnu kočnicu.
12. Postavite menjač u položaj PARK
(PARKIRANJE) ili postavite ručni
menjač u pogon (NE u položaj
NEUTRAL (NEUTRALNO)).
OPREZ!
Ako se menjač prebaci u položaj PARK
(PARKIRANJE) dok je razvodni reduktor
u položaju NEUTRAL (NEUTRALNO) (N),
a motor radi, to može izazvati oštećenje
menjača. Kada je razvodni reduktor u
položaju NEUTRAL (NEUTRALNO) (N),
postarajte se da motor bude OFF
(ISKLJUČEN) pre nego što prebacite
menjač u položaj PARK (PARKIRANJE).
13. Povežite vozilo sa vučnim vozilom
pomoću odgovarajuće rude.
14. Spustite ručnu kočnicu.
15. Odvojte negativni kabl akumulatora i
pričvrstite ga dalje od negativnog
stubića akumulatora.
159

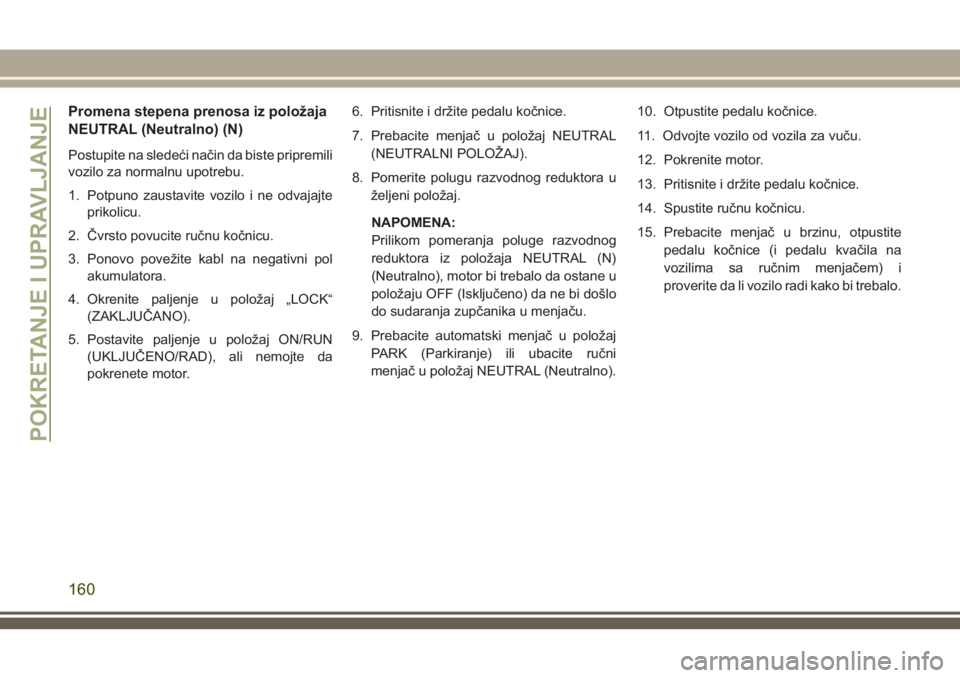

Promena stepena prenosa iz položaja
NEUTRAL (Neutralno) (N)
Postupite na sledeći način da biste pripremili
vozilo za normalnu upotrebu.
1. Potpuno zaustavite vozilo i ne odvajajte
prikolicu.
2. Čvrsto povucite ručnu kočnicu.
3. Ponovo povežite kabl na negativni pol
akumulatora.
4. Okrenite paljenje u položaj „LOCK“
(ZAKLJUČANO).
5. Postavite paljenje u položaj ON/RUN
(UKLJUČENO/RAD), ali nemojte da
pokrenete motor.6. Pritisnite i držite pedalu kočnice.
7. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
8. Pomerite polugu razvodnog reduktora u
željeni položaj.
NAPOMENA:
Prilikom pomeranja poluge razvodnog
reduktora iz položaja NEUTRAL (N)
(Neutralno), motor bi trebalo da ostane u
položaju OFF (Isključeno) da ne bi došlo
do sudaranja zupčanika u menjaču.
9. Prebacite automatski menjač u položaj
PARK (Parkiranje) ili ubacite ručni
menjač u položaj NEUTRAL (Neutralno).10. Otpustite pedalu kočnice.
11. Odvojte vozilo od vozila za vuču.
12. Pokrenite motor.
13. Pritisnite i držite pedalu kočnice.
14. Spustite ručnu kočnicu.
15. Prebacite menjač u brzinu, otpustite
pedalu kočnice (i pedalu kvačila na
vozilima sa ručnim menjačem) i
proverite da li vozilo radi kako bi trebalo.
POKRETANJE I UPRAVLJANJE
160

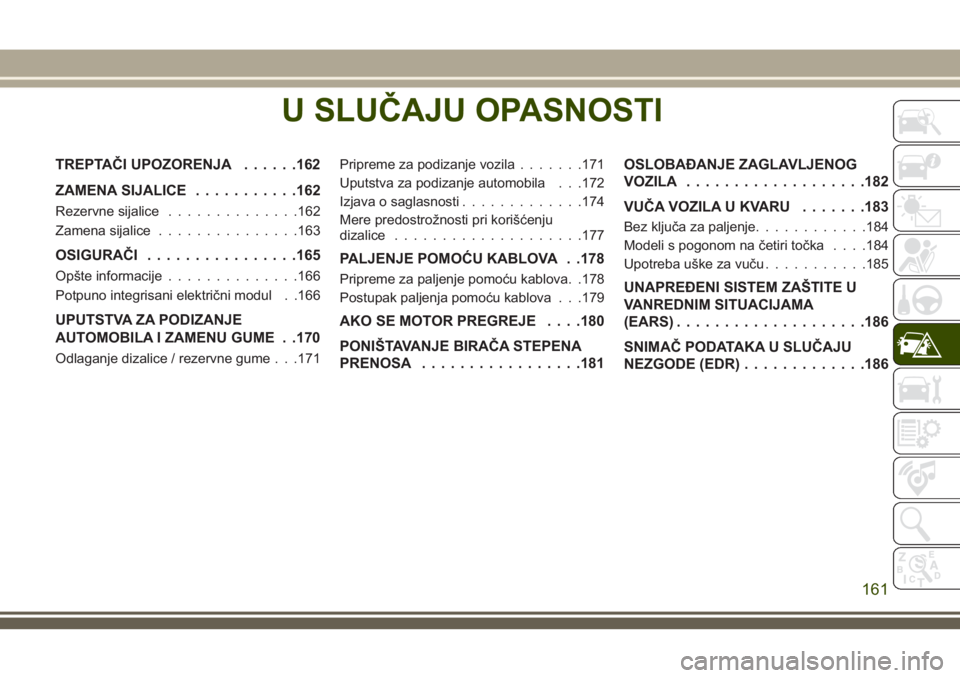

U SLUČAJU OPASNOSTI
TREPTAČI UPOZORENJA......162
ZAMENA SIJALICE...........162
Rezervne sijalice..............162
Zamena sijalice...............163
OSIGURAČI................165
Opšte informacije..............166
Potpuno integrisani električni modul . .166
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU GUME . .170
Odlaganje dizalice / rezervne gume . . .171Pripreme za podizanje vozila.......171
Uputstva za podizanje automobila . . .172
Izjava o saglasnosti.............174
Mere predostrožnosti pri korišćenju
dizalice....................177
PALJENJE POMOĆU KABLOVA . .178
Pripreme za paljenje pomoću kablova. .178
Postupak paljenja pomoću kablova . . .179
AKO SE MOTOR PREGREJE. . . .180
PONIŠTAVANJE BIRAČA STEPENA
PRENOSA.................181OSLOBAĐANJE ZAGLAVLJENOG
VOZILA...................182
VUČA VOZILA U KVARU.......183
Bez ključa za paljenje............184
Modeli s pogonom na četiri točka. . . .184
Upotreba uške za vuču...........185
UNAPREĐENI SISTEM ZAŠTITE U
VANREDNIM SITUACIJAMA
(EARS)....................186
SNIMAČ PODATAKA U SLUČAJU
NEZGODE (EDR).............186
U SLUČAJU OPASNOSTI
161

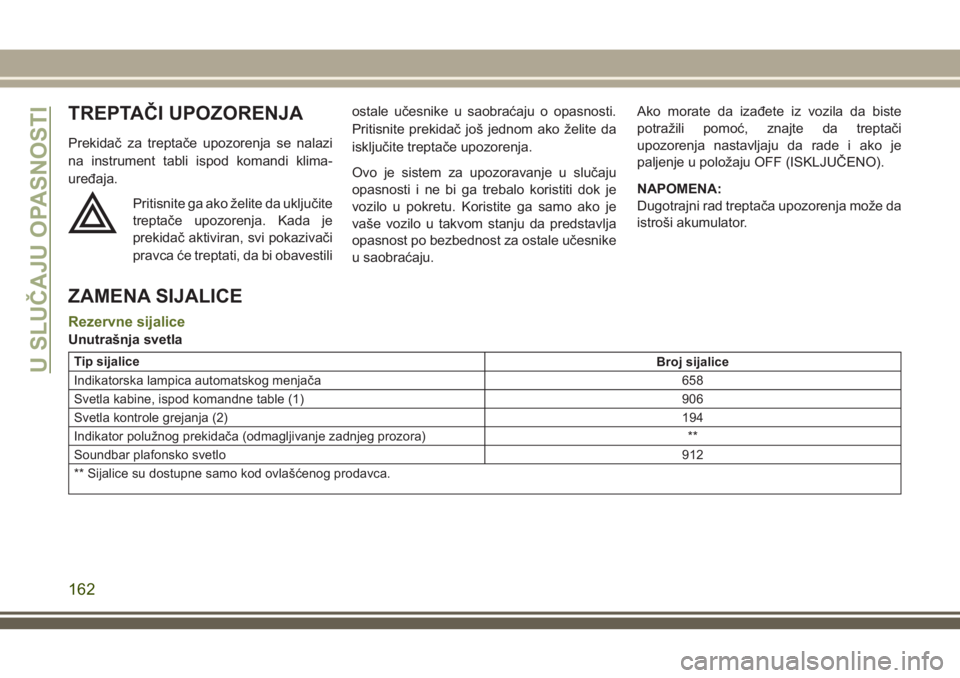

TREPTAČI UPOZORENJA
Prekidač za treptače upozorenja se nalazi
na instrument tabli ispod komandi klima-
uređaja.
Pritisnite ga ako želite da uključite
treptače upozorenja. Kada je
prekidač aktiviran, svi pokazivači
pravca će treptati, da bi obavestiliostale učesnike u saobraćaju o opasnosti.
Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju.Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
istroši akumulator.
ZAMENA SIJALICE
Rezervne sijalice
Unutrašnja svetla
Tip sijalice
Broj sijalice
Indikatorska lampica automatskog menjača 658
Svetla kabine, ispod komandne table (1) 906
Svetla kontrole grejanja (2)194
Indikator polužnog prekidača (odmagljivanje zadnjeg prozora) **
Soundbar plafonsko svetlo912
** Sijalice su dostupne samo kod ovlašćenog prodavca.U SLUČAJU OPASNOSTI
162

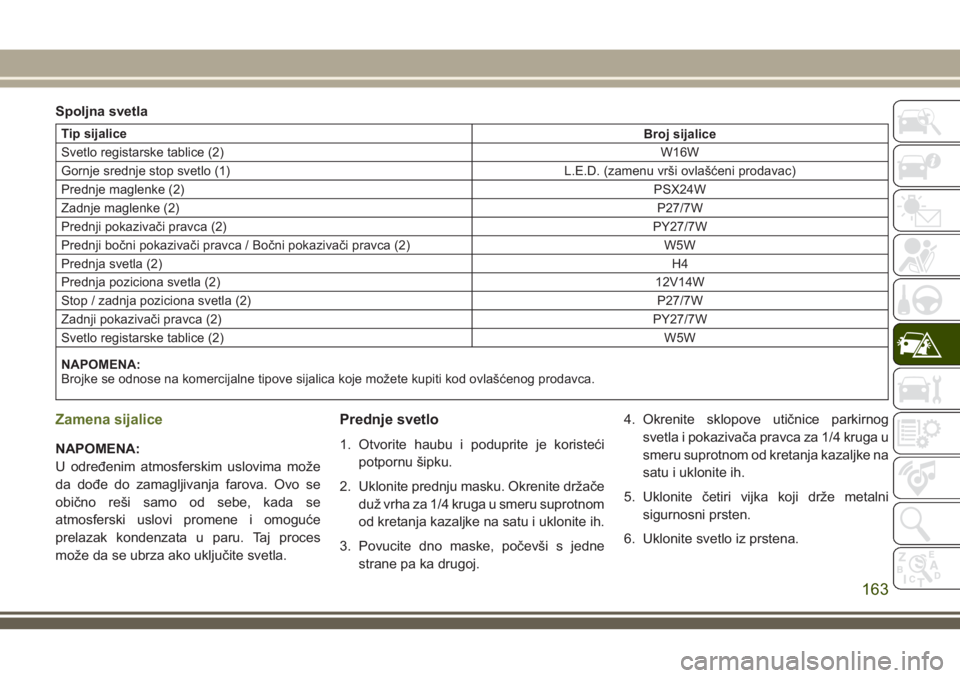

Spoljna svetla
Tip sijalice
Broj sijalice
Svetlo registarske tablice (2)W16W
Gornje srednje stop svetlo (1) L.E.D. (zamenu vrši ovlašćeni prodavac)
Prednje maglenke (2)PSX24W
Zadnje maglenke (2)P27/7W
Prednji pokazivači pravca (2)PY27/7W
Prednji bočni pokazivači pravca / Bočni pokazivači pravca (2) W5W
Prednja svetla (2)H4
Prednja poziciona svetla (2)12V14W
Stop / zadnja poziciona svetla (2) P27/7W
Zadnji pokazivači pravca (2)PY27/7W
Svetlo registarske tablice (2)W5W
NAPOMENA:
Brojke se odnose na komercijalne tipove sijalica koje možete kupiti kod ovlašćenog prodavca.
Zamena sijalice
NAPOMENA:
U određenim atmosferskim uslovima može
da dođe do zamagljivanja farova. Ovo se
obično reši samo od sebe, kada se
atmosferski uslovi promene i omoguće
prelazak kondenzata u paru. Taj proces
može da se ubrza ako uključite svetla.
Prednje svetlo
1. Otvorite haubu i poduprite je koristeći
potpornu šipku.
2. Uklonite prednju masku. Okrenite držače
duž vrha za 1/4 kruga u smeru suprotnom
od kretanja kazaljke na satu i uklonite ih.
3. Povucite dno maske, počevši s jedne
strane pa ka drugoj.4. Okrenite sklopove utičnice parkirnog
svetla i pokazivača pravca za 1/4 kruga u
smeru suprotnom od kretanja kazaljke na
satu i uklonite ih.
5. Uklonite četiri vijka koji drže metalni
sigurnosni prsten.
6. Uklonite svetlo iz prstena.
163

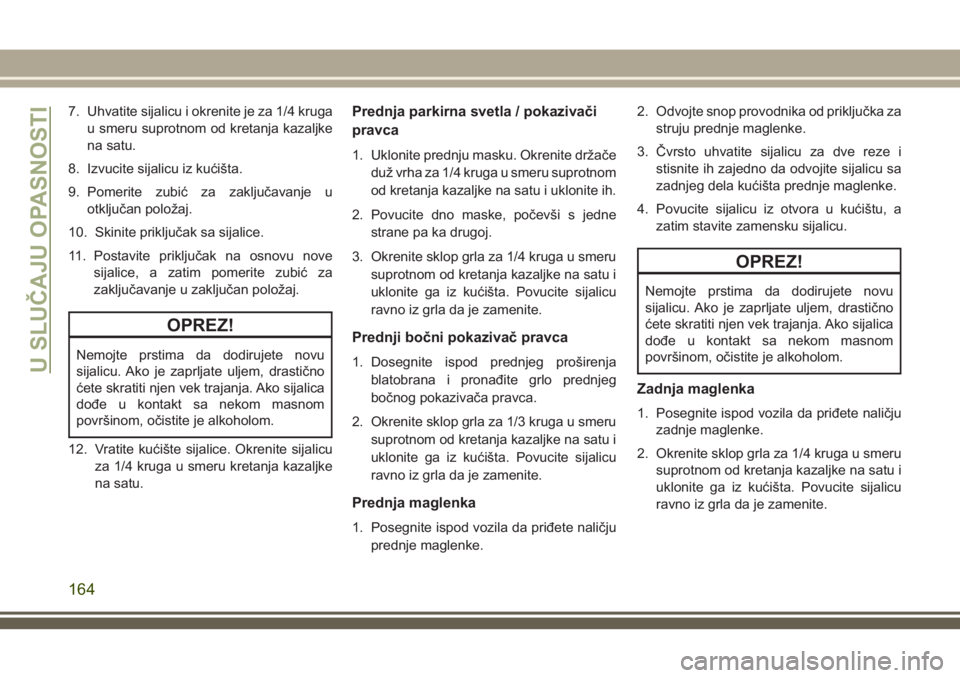

7. Uhvatite sijalicu i okrenite je za 1/4 kruga
u smeru suprotnom od kretanja kazaljke
na satu.
8. Izvucite sijalicu iz kućišta.
9. Pomerite zubić za zaključavanje u
otključan položaj.
10. Skinite priključak sa sijalice.
11. Postavite priključak na osnovu nove
sijalice, a zatim pomerite zubić za
zaključavanje u zaključan položaj.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
12. Vratite kućište sijalice. Okrenite sijalicu
za 1/4 kruga u smeru kretanja kazaljke
na satu.
Prednja parkirna svetla / pokazivači
pravca
1. Uklonite prednju masku. Okrenite držače
duž vrha za 1/4 kruga u smeru suprotnom
od kretanja kazaljke na satu i uklonite ih.
2. Povucite dno maske, počevši s jedne
strane pa ka drugoj.
3. Okrenite sklop grla za 1/4 kruga u smeru
suprotnom od kretanja kazaljke na satu i
uklonite ga iz kućišta. Povucite sijalicu
ravno iz grla da je zamenite.
Prednji bočni pokazivač pravca
1. Dosegnite ispod prednjeg proširenja
blatobrana i pronađite grlo prednjeg
bočnog pokazivača pravca.
2. Okrenite sklop grla za 1/3 kruga u smeru
suprotnom od kretanja kazaljke na satu i
uklonite ga iz kućišta. Povucite sijalicu
ravno iz grla da je zamenite.
Prednja maglenka
1. Posegnite ispod vozila da priđete naličju
prednje maglenke.2. Odvojte snop provodnika od priključka za
struju prednje maglenke.
3. Čvrsto uhvatite sijalicu za dve reze i
stisnite ih zajedno da odvojite sijalicu sa
zadnjeg dela kućišta prednje maglenke.
4. Povucite sijalicu iz otvora u kućištu, a
zatim stavite zamensku sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Zadnja maglenka
1. Posegnite ispod vozila da priđete naličju
zadnje maglenke.
2. Okrenite sklop grla za 1/4 kruga u smeru
suprotnom od kretanja kazaljke na satu i
uklonite ga iz kućišta. Povucite sijalicu
ravno iz grla da je zamenite.
U SLUČAJU OPASNOSTI
164

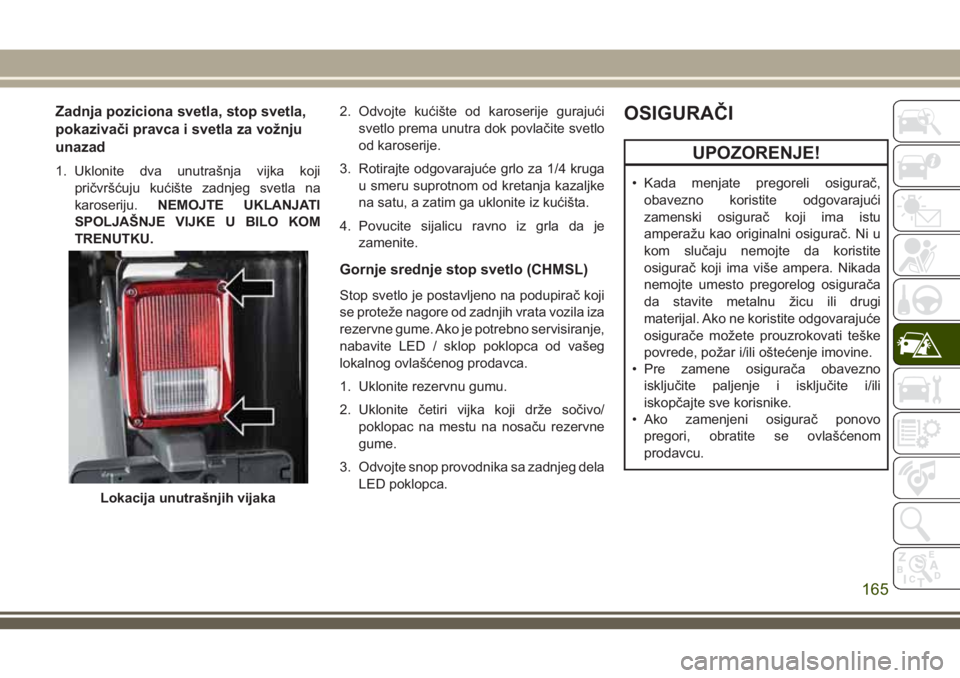

Zadnja poziciona svetla, stop svetla,
pokazivači pravca i svetla za vožnju
unazad
1. Uklonite dva unutrašnja vijka koji
pričvršćuju kućište zadnjeg svetla na
karoseriju.NEMOJTE UKLANJATI
SPOLJAŠNJE VIJKE U BILO KOM
TRENUTKU.2. Odvojte kućište od karoserije gurajući
svetlo prema unutra dok povlačite svetlo
od karoserije.
3. Rotirajte odgovarajuće grlo za 1/4 kruga
u smeru suprotnom od kretanja kazaljke
na satu, a zatim ga uklonite iz kućišta.
4. Povucite sijalicu ravno iz grla da je
zamenite.
Gornje srednje stop svetlo (CHMSL)
Stop svetlo je postavljeno na podupirač koji
se proteže nagore od zadnjih vrata vozila iza
rezervne gume. Ako je potrebno servisiranje,
nabavite LED / sklop poklopca od vašeg
lokalnog ovlašćenog prodavca.
1. Uklonite rezervnu gumu.
2. Uklonite četiri vijka koji drže sočivo/
poklopac na mestu na nosaču rezervne
gume.
3. Odvojte snop provodnika sa zadnjeg dela
LED poklopca.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
Lokacija unutrašnjih vijaka
165

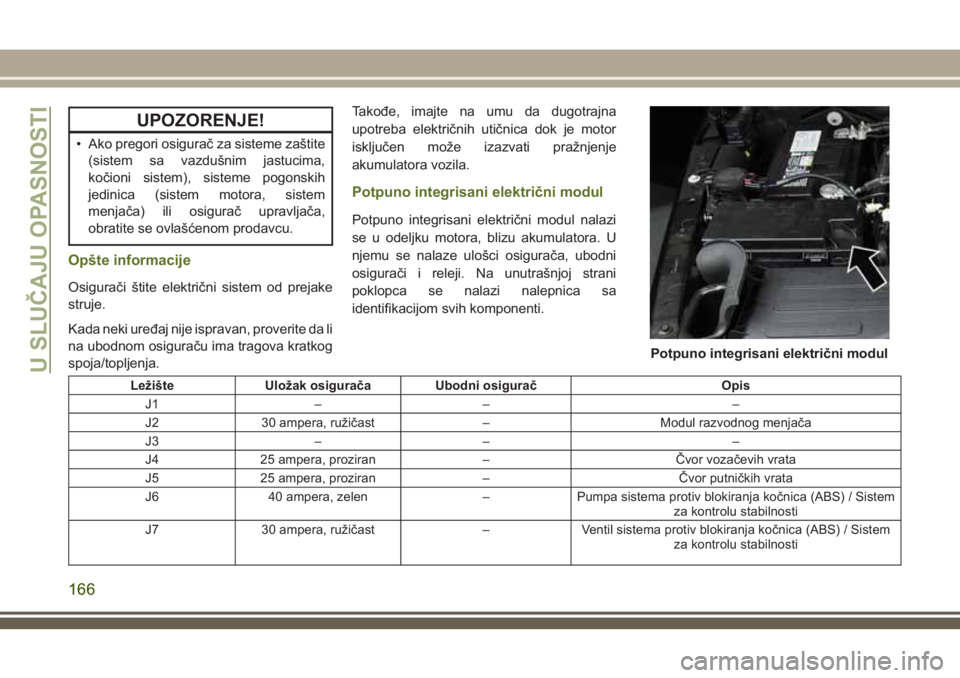

UPOZORENJE!
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Potpuno integrisani električni modul
Potpuno integrisani električni modul nalazi
se u odeljku motora, blizu akumulatora. U
njemu se nalaze ulošci osigurača, ubodni
osigurači i releji. Na unutrašnjoj strani
poklopca se nalazi nalepnica sa
identifikacijom svih komponenti.
Ležište UIožak osigurača Ubodni osigurač Opis
J1 – – –
J2 30 ampera, ružičast – Modul razvodnog menjača
J3 – – –
J4 25 ampera, proziran – Čvor vozačevih vrata
J5 25 ampera, proziran – Čvor putničkih vrata
J6 40 ampera, zelen – Pumpa sistema protiv blokiranja kočnica (ABS) / Sistem
za kontrolu stabilnosti
J7 30 ampera, ružičast – Ventil sistema protiv blokiranja kočnica (ABS) / Sistem
za kontrolu stabilnosti
Potpuno integrisani električni modulU SLUČAJU OPASNOSTI
166

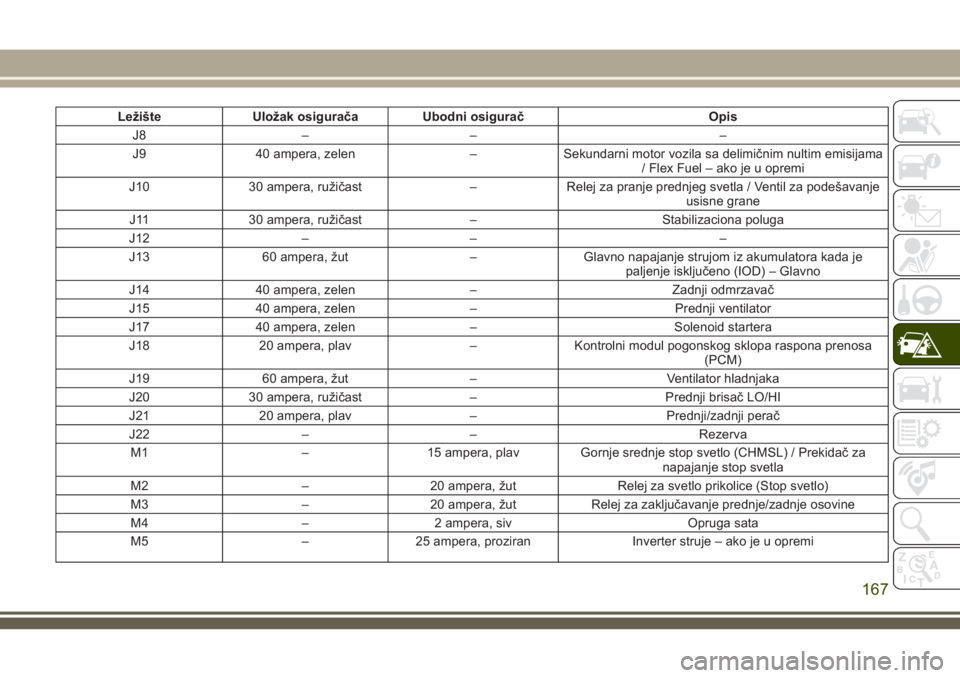

Ležište UIožak osigurača Ubodni osigurač Opis
J8 – – –
J9 40 ampera, zelen – Sekundarni motor vozila sa delimičnim nultim emisijama
/ Flex Fuel – ako je u opremi
J10 30 ampera, ružičast – Relej za pranje prednjeg svetla / Ventil za podešavanje
usisne grane
J11 30 ampera, ružičast – Stabilizaciona poluga
J12 – – –
J13 60 ampera, žut – Glavno napajanje strujom iz akumulatora kada je
paljenje isključeno (IOD) – Glavno
J14 40 ampera, zelen – Zadnji odmrzavač
J15 40 ampera, zelen – Prednji ventilator
J17 40 ampera, zelen – Solenoid startera
J18 20 ampera, plav – Kontrolni modul pogonskog sklopa raspona prenosa
(PCM)
J19 60 ampera, žut – Ventilator hladnjaka
J20 30 ampera, ružičast – Prednji brisač LO/HI
J21 20 ampera, plav – Prednji/zadnji perač
J22 – – Rezerva
M1 – 15 ampera, plav Gornje srednje stop svetlo (CHMSL) / Prekidač za
napajanje stop svetla
M2 – 20 ampera, žut Relej za svetlo prikolice (Stop svetlo)
M3 – 20 ampera, žut Relej za zaključavanje prednje/zadnje osovine
M4 – 2 ampera, siv Opruga sata
M5 – 25 ampera, proziran Inverter struje – ako je u opremi
167

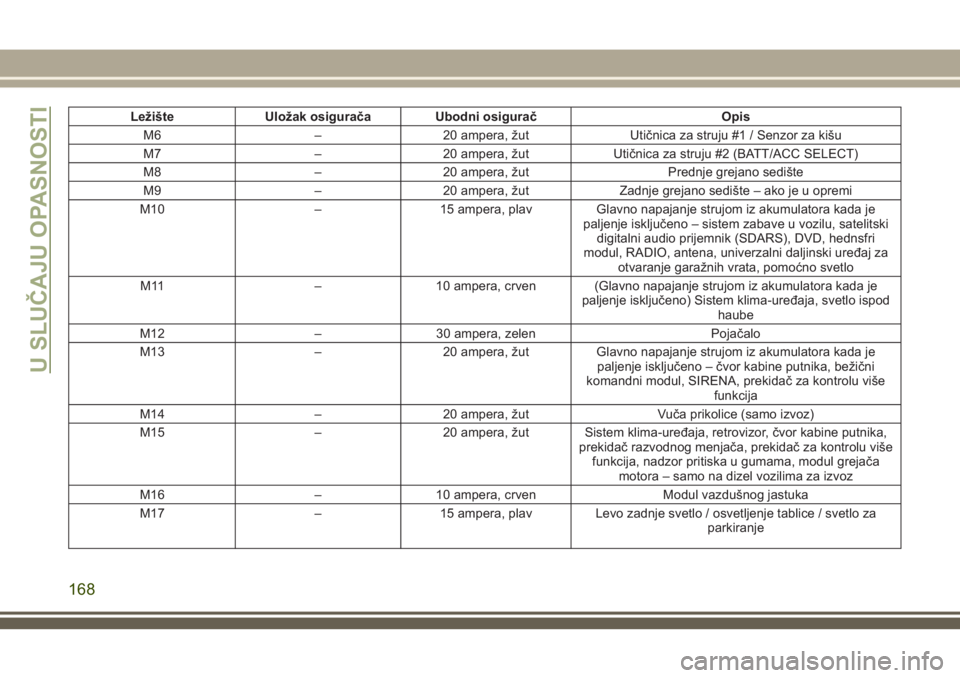

Ležište UIožak osigurača Ubodni osigurač Opis
M6 – 20 ampera, žut Utičnica za struju #1 / Senzor za kišu
M7 – 20 ampera, žut Utičnica za struju #2 (BATT/ACC SELECT)
M8 – 20 ampera, žut Prednje grejano sedište
M9 – 20 ampera, žut Zadnje grejano sedište – ako je u opremi
M10 – 15 ampera, plav Glavno napajanje strujom iz akumulatora kada je
paljenje isključeno – sistem zabave u vozilu, satelitski
digitalni audio prijemnik (SDARS), DVD, hednsfri
modul, RADIO, antena, univerzalni daljinski uređaj za
otvaranje garažnih vrata, pomoćno svetlo
M11 – 10 ampera, crven (Glavno napajanje strujom iz akumulatora kada je
paljenje isključeno) Sistem klima-uređaja, svetlo ispod
haube
M12 – 30 ampera, zelen Pojačalo
M13 – 20 ampera, žut Glavno napajanje strujom iz akumulatora kada je
paljenje isključeno – čvor kabine putnika, bežični
komandni modul, SIRENA, prekidač za kontrolu više
funkcija
M14 – 20 ampera, žut Vuča prikolice (samo izvoz)
M15 – 20 ampera, žut Sistem klima-uređaja, retrovizor, čvor kabine putnika,
prekidač razvodnog menjača, prekidač za kontrolu više
funkcija, nadzor pritiska u gumama, modul grejača
motora – samo na dizel vozilima za izvoz
M16 – 10 ampera, crven Modul vazdušnog jastuka
M17 – 15 ampera, plav Levo zadnje svetlo / osvetljenje tablice / svetlo za
parkiranje
U SLUČAJU OPASNOSTI
168
