JEEP WRANGLER 2DOORS 2018 Manual de Empleo y Cuidado (in Spanish)

Acción Información
Sonará un único tim-
bre con la luz indica-
dora de desactiva-
ción del airbag del
acompañante
encendida durante
unos4o5segundos,
lo que confirma la
desactivación del
airbag delantero
avanzado del lado del
acompañante.
La luz indicadora de
desactivación del
airbag del acompa-
ñante
permane-
cerá encendida de
forma continua, lo
que informa al con-
ductor y al acompa-
ñante delantero de
que el airbag delan-
tero avanzado del
lado del acompa-
ñante está DESACTI-
VADO (OFF).
Al llevar a cabo las acciones que aparecen en
la tabla anterior se DESACTIVARÁ (OFF) el
airbag delantero avanzado del lado del acom-
pañante. La luz indicadora de DESACTIVA-
CIÓN (OFF) del airbag del acompañante
se encenderá en la barra de deporte de techo
para indicar que el airbag delantero avanzado
del lado del acompañante no se desplegará
durante una colisión.
ACTIVACIÓN (ON) del airbag delantero
avanzado del lado del acompañante
Acceda al menú principal de la pantalla del
grupo de instrumentos, situado en el grupo
de instrumentos, pulsando el botón de flecha
Up (Arriba) o Down (Abajo) del volante y, a
continuación, realice las acciones siguientes:
Acción Información
Desplácese hacia
arriba o hacia abajo
hasta "Vehicle Set-
Up" (Configuración
del vehículo)
Acción Información
Pulse el botón "OK"
(Aceptar) en el vo-
lante para entrar en
"Vehicle Settings"
(Ajustes del vehículo)
Desplácese hacia
arriba o hacia abajo
con los botones de
flecha en el volante
para seleccionar "Se-
curity" (Seguridad)
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Security" (Segu-
ridad)
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Passenger AIR-
BAG" (AIRBAG del
acompañante)
129

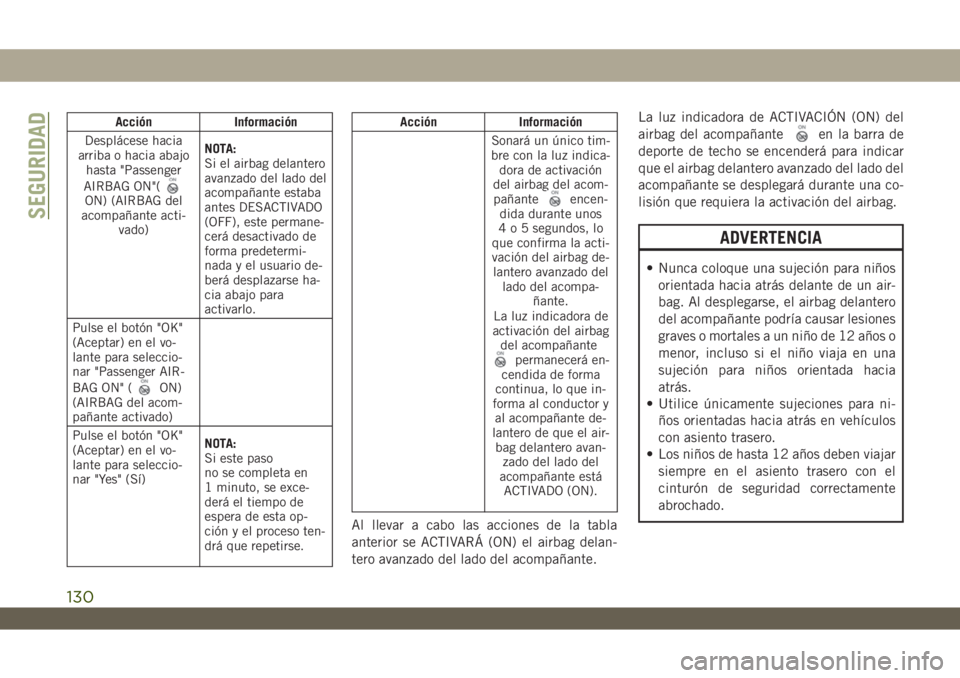

Acción Información
Desplácese hacia
arriba o hacia abajo
hasta "Passenger
AIRBAG ON"(
ON) (AIRBAG del
acompañante acti-
vado)NOTA:
Si el airbag delantero
avanzado del lado del
acompañante estaba
antes DESACTIVADO
(OFF), este permane-
cerá desactivado de
forma predetermi-
nada y el usuario de-
berá desplazarse ha-
cia abajo para
activarlo.
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Passenger AIR-
BAG ON" (
ON)
(AIRBAG del acom-
pañante activado)
Pulse el botón "OK"
(Aceptar) en el vo-
lante para seleccio-
nar "Yes" (Sí)NOTA:
Si este paso
no se completa en
1 minuto, se exce-
derá el tiempo de
espera de esta op-
ción y el proceso ten-
drá que repetirse.
Acción Información
Sonará un único tim-
bre con la luz indica-
dora de activación
del airbag del acom-
pañante
encen-
dida durante unos
4 o 5 segundos, lo
que confirma la acti-
vación del airbag de-
lantero avanzado del
lado del acompa-
ñante.
La luz indicadora de
activación del airbag
del acompañante
permanecerá en-
cendida de forma
continua, lo que in-
forma al conductor y
al acompañante de-
lantero de que el air-
bag delantero avan-
zado del lado del
acompañante está
ACTIVADO (ON).
Al llevar a cabo las acciones de la tabla
anterior se ACTIVARÁ (ON) el airbag delan-
tero avanzado del lado del acompañante.La luz indicadora de ACTIVACIÓN (ON) del
airbag del acompañante
en la barra de
deporte de techo se encenderá para indicar
que el airbag delantero avanzado del lado del
acompañante se desplegará durante una co-
lisión que requiera la activación del airbag.
ADVERTENCIA
• Nunca coloque una sujeción para niños
orientada hacia atrás delante de un air-
bag. Al desplegarse, el airbag delantero
del acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
• Utilice únicamente sujeciones para ni-
ños orientadas hacia atrás en vehículos
con asiento trasero.
• Los niños de hasta 12 años deben viajar
siempre en el asiento trasero con el
cinturón de seguridad correctamente
abrochado.
SEGURIDAD
130

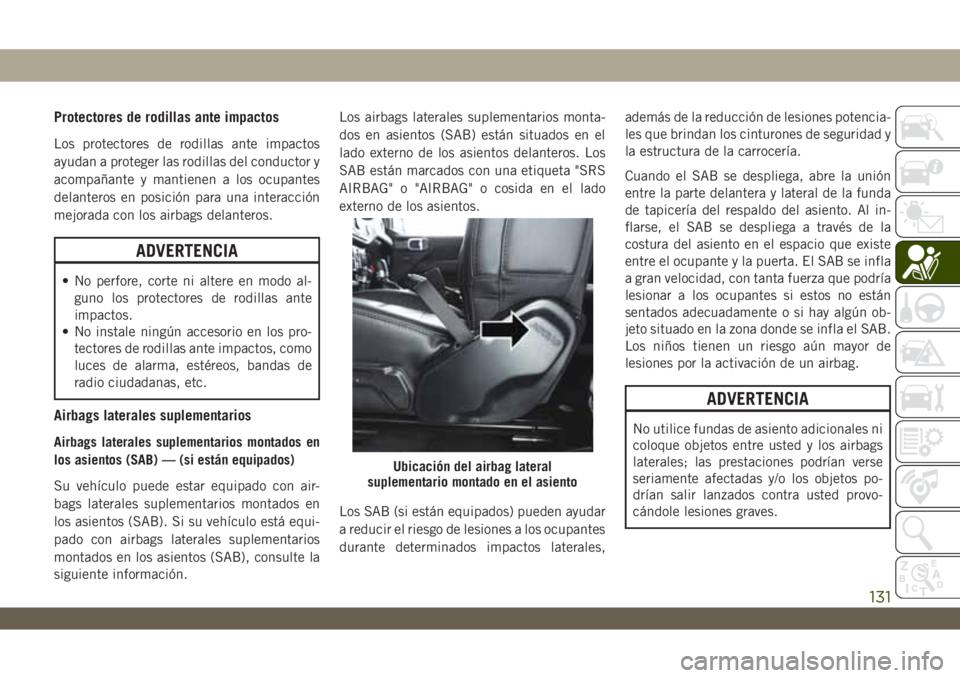

Protectores de rodillas ante impactos
Los protectores de rodillas ante impactos
ayudan a proteger las rodillas del conductor y
acompañante y mantienen a los ocupantes
delanteros en posición para una interacción
mejorada con los airbags delanteros.
ADVERTENCIA
• No perfore, corte ni altere en modo al-
guno los protectores de rodillas ante
impactos.
• No instale ningún accesorio en los pro-
tectores de rodillas ante impactos, como
luces de alarma, estéreos, bandas de
radio ciudadanas, etc.
Airbags laterales suplementarios
Airbags laterales suplementarios montados en
los asientos (SAB) — (si están equipados)
Su vehículo puede estar equipado con air-
bags laterales suplementarios montados en
los asientos (SAB). Si su vehículo está equi-
pado con airbags laterales suplementarios
montados en los asientos (SAB), consulte la
siguiente información.Los airbags laterales suplementarios monta-
dos en asientos (SAB) están situados en el
lado externo de los asientos delanteros. Los
SAB están marcados con una etiqueta "SRS
AIRBAG" o "AIRBAG" o cosida en el lado
externo de los asientos.
Los SAB (si están equipados) pueden ayudar
a reducir el riesgo de lesiones a los ocupantes
durante determinados impactos laterales,además de la reducción de lesiones potencia-
les que brindan los cinturones de seguridad y
la estructura de la carrocería.
Cuando el SAB se despliega, abre la unión
entre la parte delantera y lateral de la funda
de tapicería del respaldo del asiento. Al in-
flarse, el SAB se despliega a través de la
costura del asiento en el espacio que existe
entre el ocupante y la puerta. El SAB se infla
a gran velocidad, con tanta fuerza que podría
lesionar a los ocupantes si estos no están
sentados adecuadamente o si hay algún ob-
jeto situado en la zona donde se infla el SAB.
Los niños tienen un riesgo aún mayor de
lesiones por la activación de un airbag.
ADVERTENCIA
No utilice fundas de asiento adicionales ni
coloque objetos entre usted y los airbags
laterales; las prestaciones podrían verse
seriamente afectadas y/o los objetos po-
drían salir lanzados contra usted provo-
cándole lesiones graves.
Ubicación del airbag lateral
suplementario montado en el asiento
131

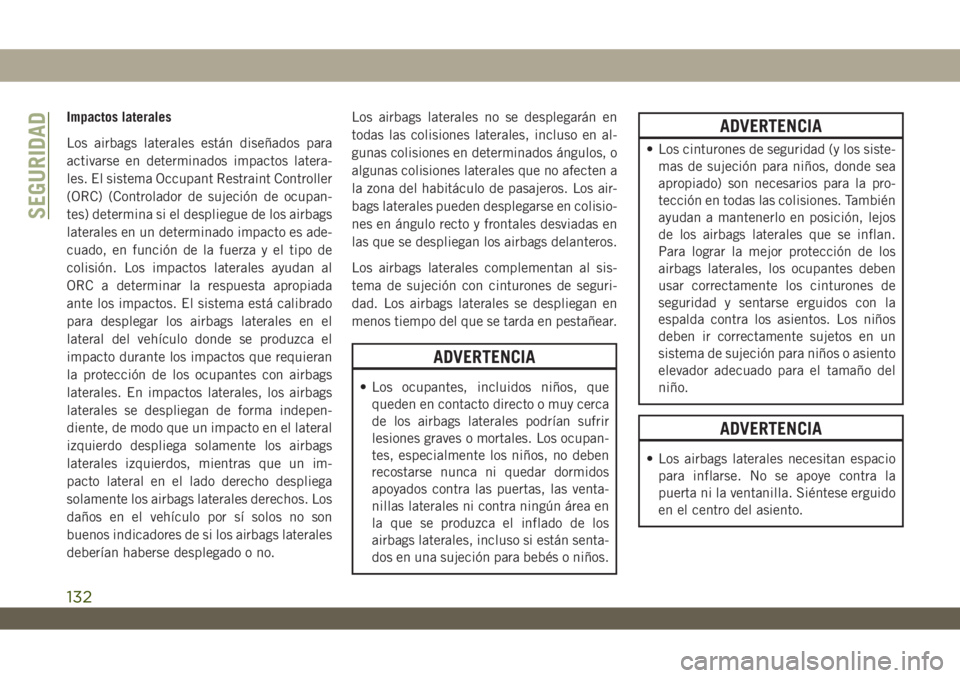

Impactos laterales
Los airbags laterales están diseñados para
activarse en determinados impactos latera-
les. El sistema Occupant Restraint Controller
(ORC) (Controlador de sujeción de ocupan-
tes) determina si el despliegue de los airbags
laterales en un determinado impacto es ade-
cuado, en función de la fuerza y el tipo de
colisión. Los impactos laterales ayudan al
ORC a determinar la respuesta apropiada
ante los impactos. El sistema está calibrado
para desplegar los airbags laterales en el
lateral del vehículo donde se produzca el
impacto durante los impactos que requieran
la protección de los ocupantes con airbags
laterales. En impactos laterales, los airbags
laterales se despliegan de forma indepen-
diente, de modo que un impacto en el lateral
izquierdo despliega solamente los airbags
laterales izquierdos, mientras que un im-
pacto lateral en el lado derecho despliega
solamente los airbags laterales derechos. Los
daños en el vehículo por sí solos no son
buenos indicadores de si los airbags laterales
deberían haberse desplegado o no.Los airbags laterales no se desplegarán en
todas las colisiones laterales, incluso en al-
gunas colisiones en determinados ángulos, o
algunas colisiones laterales que no afecten a
la zona del habitáculo de pasajeros. Los air-
bags laterales pueden desplegarse en colisio-
nes en ángulo recto y frontales desviadas en
las que se despliegan los airbags delanteros.
Los airbags laterales complementan al sis-
tema de sujeción con cinturones de seguri-
dad. Los airbags laterales se despliegan en
menos tiempo del que se tarda en pestañear.
ADVERTENCIA
• Los ocupantes, incluidos niños, que
queden en contacto directo o muy cerca
de los airbags laterales podrían sufrir
lesiones graves o mortales. Los ocupan-
tes, especialmente los niños, no deben
recostarse nunca ni quedar dormidos
apoyados contra las puertas, las venta-
nillas laterales ni contra ningún área en
la que se produzca el inflado de los
airbags laterales, incluso si están senta-
dos en una sujeción para bebés o niños.
ADVERTENCIA
• Los cinturones de seguridad (y los siste-
mas de sujeción para niños, donde sea
apropiado) son necesarios para la pro-
tección en todas las colisiones. También
ayudan a mantenerlo en posición, lejos
de los airbags laterales que se inflan.
Para lograr la mejor protección de los
airbags laterales, los ocupantes deben
usar correctamente los cinturones de
seguridad y sentarse erguidos con la
espalda contra los asientos. Los niños
deben ir correctamente sujetos en un
sistema de sujeción para niños o asiento
elevador adecuado para el tamaño del
niño.
ADVERTENCIA
• Los airbags laterales necesitan espacio
para inflarse. No se apoye contra la
puerta ni la ventanilla. Siéntese erguido
en el centro del asiento.
SEGURIDAD
132

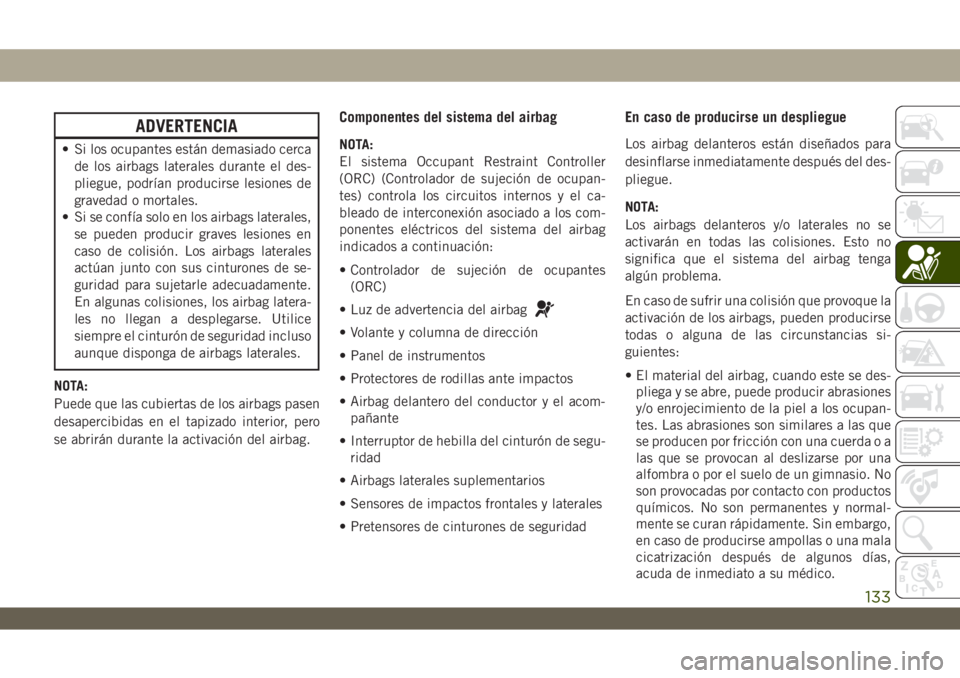

ADVERTENCIA
• Si los ocupantes están demasiado cerca
de los airbags laterales durante el des-
pliegue, podrían producirse lesiones de
gravedad o mortales.
• Si se confía solo en los airbags laterales,
se pueden producir graves lesiones en
caso de colisión. Los airbags laterales
actúan junto con sus cinturones de se-
guridad para sujetarle adecuadamente.
En algunas colisiones, los airbag latera-
les no llegan a desplegarse. Utilice
siempre el cinturón de seguridad incluso
aunque disponga de airbags laterales.
NOTA:
Puede que las cubiertas de los airbags pasen
desapercibidas en el tapizado interior, pero
se abrirán durante la activación del airbag.
Componentes del sistema del airbag
NOTA:
El sistema Occupant Restraint Controller
(ORC) (Controlador de sujeción de ocupan-
tes) controla los circuitos internos y el ca-
bleado de interconexión asociado a los com-
ponentes eléctricos del sistema del airbag
indicados a continuación:
• Controlador de sujeción de ocupantes
(ORC)
• Luz de advertencia del airbag
• Volante y columna de dirección
• Panel de instrumentos
• Protectores de rodillas ante impactos
• Airbag delantero del conductor y el acom-
pañante
• Interruptor de hebilla del cinturón de segu-
ridad
• Airbags laterales suplementarios
• Sensores de impactos frontales y laterales
• Pretensores de cinturones de seguridad
En caso de producirse un despliegue
Los airbag delanteros están diseñados para
desinflarse inmediatamente después del des-
pliegue.
NOTA:
Los airbags delanteros y/o laterales no se
activarán en todas las colisiones. Esto no
significa que el sistema del airbag tenga
algún problema.
En caso de sufrir una colisión que provoque la
activación de los airbags, pueden producirse
todas o alguna de las circunstancias si-
guientes:
• El material del airbag, cuando este se des-
pliega y se abre, puede producir abrasiones
y/o enrojecimiento de la piel a los ocupan-
tes. Las abrasiones son similares a las que
se producen por fricción con una cuerda o a
las que se provocan al deslizarse por una
alfombra o por el suelo de un gimnasio. No
son provocadas por contacto con productos
químicos. No son permanentes y normal-
mente se curan rápidamente. Sin embargo,
en caso de producirse ampollas o una mala
cicatrización después de algunos días,
acuda de inmediato a su médico.
133

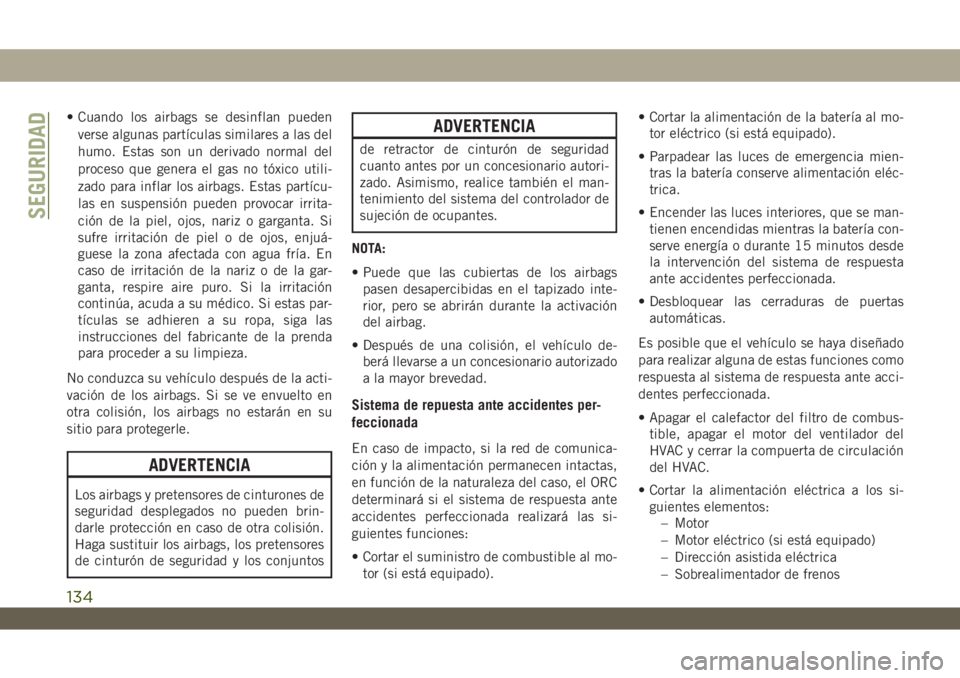

• Cuando los airbags se desinflan pueden
verse algunas partículas similares a las del
humo. Estas son un derivado normal del
proceso que genera el gas no tóxico utili-
zado para inflar los airbags. Estas partícu-
las en suspensión pueden provocar irrita-
ción de la piel, ojos, nariz o garganta. Si
sufre irritación de piel o de ojos, enjuá-
guese la zona afectada con agua fría. En
caso de irritación de la nariz o de la gar-
ganta, respire aire puro. Si la irritación
continúa, acuda a su médico. Si estas par-
tículas se adhieren a su ropa, siga las
instrucciones del fabricante de la prenda
para proceder a su limpieza.
No conduzca su vehículo después de la acti-
vación de los airbags. Si se ve envuelto en
otra colisión, los airbags no estarán en su
sitio para protegerle.
ADVERTENCIA
Los airbags y pretensores de cinturones de
seguridad desplegados no pueden brin-
darle protección en caso de otra colisión.
Haga sustituir los airbags, los pretensores
de cinturón de seguridad y los conjuntos
ADVERTENCIA
de retractor de cinturón de seguridad
cuanto antes por un concesionario autori-
zado. Asimismo, realice también el man-
tenimiento del sistema del controlador de
sujeción de ocupantes.
NOTA:
• Puede que las cubiertas de los airbags
pasen desapercibidas en el tapizado inte-
rior, pero se abrirán durante la activación
del airbag.
• Después de una colisión, el vehículo de-
berá llevarse a un concesionario autorizado
a la mayor brevedad.
Sistema de repuesta ante accidentes per-
feccionada
En caso de impacto, si la red de comunica-
ción y la alimentación permanecen intactas,
en función de la naturaleza del caso, el ORC
determinará si el sistema de respuesta ante
accidentes perfeccionada realizará las si-
guientes funciones:
• Cortar el suministro de combustible al mo-
tor (si está equipado).• Cortar la alimentación de la batería al mo-
tor eléctrico (si está equipado).
• Parpadear las luces de emergencia mien-
tras la batería conserve alimentación eléc-
trica.
• Encender las luces interiores, que se man-
tienen encendidas mientras la batería con-
serve energía o durante 15 minutos desde
la intervención del sistema de respuesta
ante accidentes perfeccionada.
• Desbloquear las cerraduras de puertas
automáticas.
Es posible que el vehículo se haya diseñado
para realizar alguna de estas funciones como
respuesta al sistema de respuesta ante acci-
dentes perfeccionada.
• Apagar el calefactor del filtro de combus-
tible, apagar el motor del ventilador del
HVAC y cerrar la compuerta de circulación
del HVAC.
• Cortar la alimentación eléctrica a los si-
guientes elementos:
– Motor
– Motor eléctrico (si está equipado)
– Dirección asistida eléctrica
– Sobrealimentador de frenos
SEGURIDAD
134

– Freno de estacionamiento eléctrico
– Caja de cambios automática
– Claxon
– Limpiaparabrisas delantero
– Bomba del lavafaros
NOTA:
Recuerde colocar el encendido en la posición
STOP (OFF/LOCK) (Detener [Apagado/
Bloqueo]) y retirar la llave del interruptor de
encendido después de un accidente para
evitar que se descargue la batería. Com-
pruebe con cuidado si el vehículo tiene fugas
de combustible en el compartimiento del
motor, compruebe el suelo cerca del compar-
timiento del motor, y en el depósito de com-
bustible, antes de restablecer el sistema y
poner en marcha el motor. Si los dispositivos
eléctricos del vehículo (p. ej., faros) no pre-
sentan fugas de combustible ni daños tras un
accidente, restablezca el sistema mediante
el procedimiento descrito a continuación.
Procedimiento de restablecimiento del
sistema de respuesta ante accidentes
perfeccionada
Tras un incidente, para restablecer las fun-
ciones del sistema de respuesta ante acci-dentes perfeccionada, el interruptor de en-
cendido debe cambiarse de la posición
START (Arranque) u ON/RUN (Encendido/
Marcha) a OFF (Apagado). Compruebe con
cuidado si el vehículo tiene fugas de combus-
tible en el compartimiento del motor, com-
pruebe el suelo cerca del compartimiento del
motor, y en el depósito de combustible, antes
de restablecer el sistema y poner en marcha
el motor.
Mantenimiento del sistema de airbag
ADVERTENCIA
• Las modificaciones efectuadas en cual-
quiera de las piezas del sistema del
airbag pueden provocar un fallo del sis-
tema cuando lo necesite. Podría llegar a
lesionarse debido a que el sistema del
airbag no esté a punto para protegerle.
No modifique los componentes ni el ca-
bleado, ni tampoco coloque ningún tipo
de distintivo o adhesivo en la cubierta
tapizada del cubo del volante o en la
parte superior derecha del panel de ins-
trumentos. No modifique el paracho-
ADVERTENCIA
ques delantero, la estructura de la carro-
cería del vehículo ni añada equipa-
miento del mercado de piezas de re-
puesto como peldaños laterales o
estribos.
• Es peligroso tratar de reparar por su
cuenta cualquier pieza del sistema del
airbag. Asegúrese de informar a todas
las personas que vayan a trabajar en su
vehículo de que este dispone de sistema
de airbag.
• No intente modificar ninguna parte del
sistema del airbag. Si se efectúan modi-
ficaciones, el airbag puede inflarse ac-
cidentalmente o no funcionar correcta-
mente. Lleve su vehículo a un
concesionario autorizado para que reali-
cen el mantenimiento del sistema del
airbag. Si su asiento, incluyendo la
funda de tapicería y el cojín, requiere
algún tipo de mantenimiento (como re-
tirar o aflojar/apretar los pernos de fija-
ción del asiento), lleve el vehículo a su
concesionario autorizado. Solo pueden
utilizarse accesorios de asiento aproba-
135

ADVERTENCIA
dos por el fabricante. Si es necesario
modificar el sistema del airbag para
adaptarlo a personas con discapacida-
des, póngase en contacto con un conce-
sionario autorizado.

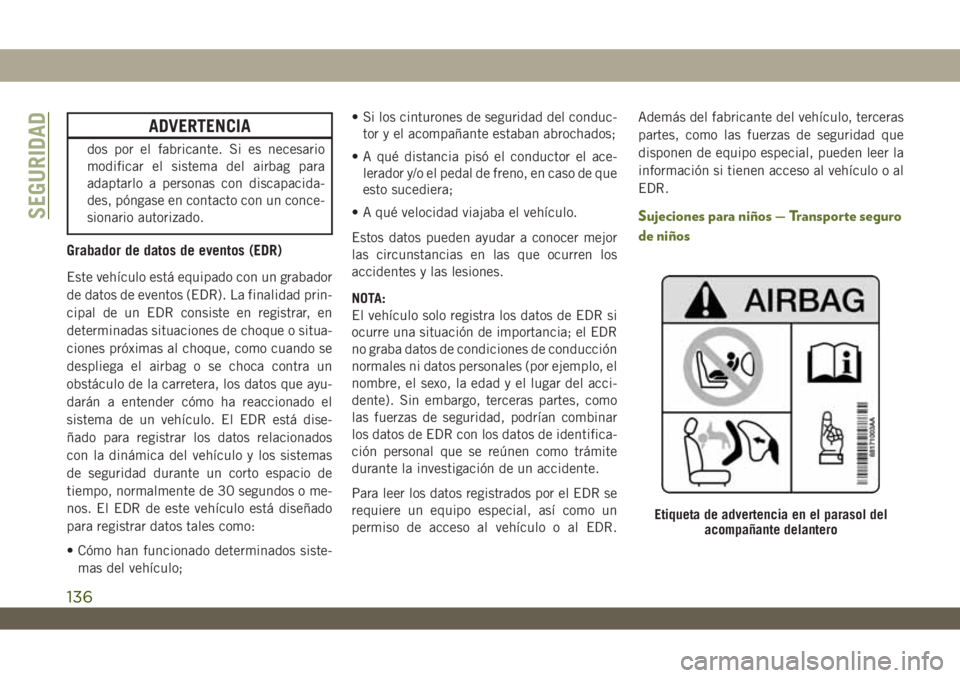

Grabador de datos de eventos (EDR)
Este vehículo está equipado con un grabador
de datos de eventos (EDR). La finalidad prin-
cipal de un EDR consiste en registrar, en
determinadas situaciones de choque o situa-
ciones próximas al choque, como cuando se
despliega el airbag o se choca contra un
obstáculo de la carretera, los datos que ayu-
darán a entender cómo ha reaccionado el
sistema de un vehículo. El EDR está dise-
ñado para registrar los datos relacionados
con la dinámica del vehículo y los sistemas
de seguridad durante un corto espacio de
tiempo, normalmente de 30 segundos o me-
nos. El EDR de este vehículo está diseñado
para registrar datos tales como:
• Cómo han funcionado determinados siste-
mas del vehículo;• Si los cinturones de seguridad del conduc-
tor y el acompañante estaban abrochados;
• A qué distancia pisó el conductor el ace-
lerador y/o el pedal de freno, en caso de que
esto sucediera;
• A qué velocidad viajaba el vehículo.
Estos datos pueden ayudar a conocer mejor
las circunstancias en las que ocurren los
accidentes y las lesiones.
NOTA:
El vehículo solo registra los datos de EDR si
ocurre una situación de importancia; el EDR
no graba datos de condiciones de conducción
normales ni datos personales (por ejemplo, el
nombre, el sexo, la edad y el lugar del acci-
dente). Sin embargo, terceras partes, como
las fuerzas de seguridad, podrían combinar
los datos de EDR con los datos de identifica-
ción personal que se reúnen como trámite
durante la investigación de un accidente.
Para leer los datos registrados por el EDR se
requiere un equipo especial, así como un
permiso de acceso al vehículo o al EDR.Además del fabricante del vehículo, terceras
partes, como las fuerzas de seguridad que
disponen de equipo especial, pueden leer la
información si tienen acceso al vehículo o al
EDR.
Sujeciones para niños — Transporte seguro
de niños
Etiqueta de advertencia en el parasol del
acompañante delantero
SEGURIDAD
136

Todos los ocupantes del vehículo deben tener
el cinturón de seguridad abrochado en todo
momento, incluidos bebés y niños. La direc-
tiva europea 2003/20/CE exige el uso co-
rrecto de sujeciones en todos los países de
Europa.
Los niños de hasta 12 años y que midan
menos de 1,5 metros deben viajar con el
cinturón de seguridad correctamente
abrochado en un asiento trasero, si este está
disponible. Según las estadísticas de cho-
ques, los niños están más seguros cuando
viajan debidamente sujetos en los asientos
traseros que si lo hacen en un asiento
delantero.
ADVERTENCIA
• NUNCA utilice una sujeción para niños
orientada hacia atrás en un asiento que
tenga delante un AIRBAG ACTIVO, po-
dría causar LESIONES GRAVES o MOR-
TALES al NIÑO.
• Utilice únicamente sujeciones para ni-
ños orientadas hacia atrás en vehículos
con asiento trasero.
ADVERTENCIA
• Al desplegarse, el airbag delantero del
acompañante podría causar lesiones
graves o mortales a un niño de 12 años o
menor, incluso si el niño viaja en una
sujeción para niños orientada hacia
atrás.
• En una colisión, un niño que no esté
sujeto puede salir despedido dentro del
vehículo. El esfuerzo necesario para sos-
tener en su regazo incluso a un niño muy
pequeño podría llegar a ser tan grande
que tal vez no pudiera hacerlo, indepen-
dientemente de lo fuerte que usted sea.
El niño y otras personas podrían sufrir
lesiones de gravedad o mortales. Todo
niño que viaje en su vehículo, debe estar
sujeto mediante un dispositivo de suje-
ción adecuado para su tamaño.
Existen diferentes tamaños y tipos de suje-
ciones para niños, desde tamaños para recién
nacidos hasta para niños mayores casi sufi-
cientemente grandes como para utilizar un
cinturón de seguridad de adultos. Los niños
deben viajar con orientación hacia atrás
siempre que sea posible; esta es la posiciónmás segura para un niño en caso de choque.
Consulte siempre el Manual del usuario del
asiento para niños para asegurarse de que el
asiento es apropiado para el niño que lo
utiliza. Lea con cuidado y siga todas las
instrucciones y advertencias del manual del
propietario de la sujeción para niños y de
todas las etiquetas pegadas en la misma.
En Europa, los sistemas de sujeción para
niños se definen mediante la norma ECE-
R44, que los divide en cinco grupos de peso:
Grupo de sujeción Grupo de peso
Grupo 0 hasta 10 kg
Grupo 0 + hasta 13 kg
Grupo 1 9-18 kg
Grupo 2 15-25 kg
Grupo 3 22-36 kg
Consulte la etiqueta de la sujeción para ni-
ños. Todas las sujeciones para niños aproba-
das deben incluir los datos de homologación
y la marca de control en la etiqueta. La
etiqueta debe estar fijada permanentemente
al sistema de sujeción para niños. No se debe
extraer esta etiqueta de la sujeción para
niños.
137

ADVERTENCIA
¡Extremadamente peligroso! No coloque
una sujeción para niños orientada hacia
atrás delante de un airbag activo. Para
informarse al respecto, consulte las eti-
quetas instaladas en las viseras. El des-
pliegue del airbag en un accidente podría
causar lesiones mortales al bebé, indepen-
dientemente de la intensidad de la coli-
sión. Es aconsejable llevar siempre a los
niños en un sistema de sujeción para ni-
ños en los asientos traseros, que es la
posición más segura en caso de colisión.
ADVERTENCIA
Si es necesario llevar a un niño en el
asiento delantero del lado de acompa-
ñante en un sistema de sujeción para
niños orientado hacia atrás, el airbag de-
lantero del acompañante y el airbag lateral
(para versiones/mercados equipados al
efecto) se deben desactivar a través del
menú de configuración. La desactivación
debe verificarse comprobando si la luz de
advertencia se enciende en el panel de
ADVERTENCIA
instrumentos. El asiento del acompañante
también debe colocarse hacia atrás todo lo
posible para evitar que el sistema de suje-
ción para niños entre en contacto con el
panel de instrumentos.
Sistemas de sujeción para niños
"universales"
• Las figuras de las secciones siguientes son
ejemplos de cada tipo de sistema universal
de sujeción para niños. Se muestran las
instalaciones típicas. Instale siempre su
sistema de sujeción para niños según las
instrucciones del fabricante de la sujeción
para niños, que se deben incluir con este
tipo de sistema de sujeción.
• Consulte la sección "Instalación de sujecio-
nes para niños empleando los cinturones
de seguridad del vehículo" para conocer los
pasos para bloquear correctamente el cin-
turón de seguridad sobre la sujeción para
niños.• Existen sistemas de sujeción para niños
con anclajes ISOFIX disponibles para la
instalación del sistema de sujeción para
niños en el vehículo sin usar los cinturones
de seguridad del vehículo.
Grupos0y0+
Los expertos en seguridad recomiendan que
los niños viajen en el vehículo en asientos
orientados hacia atrás siempre que sea posi-
ble. Los bebés de hasta 13 kg deben estar
sujetos en asientos para niños orientados
hacia atrás como se muestra en la figura A.
Fig. A
SEGURIDAD
138
