JEEP WRANGLER 2DOORS 2018 Manual de Empleo y Cuidado (in Spanish)

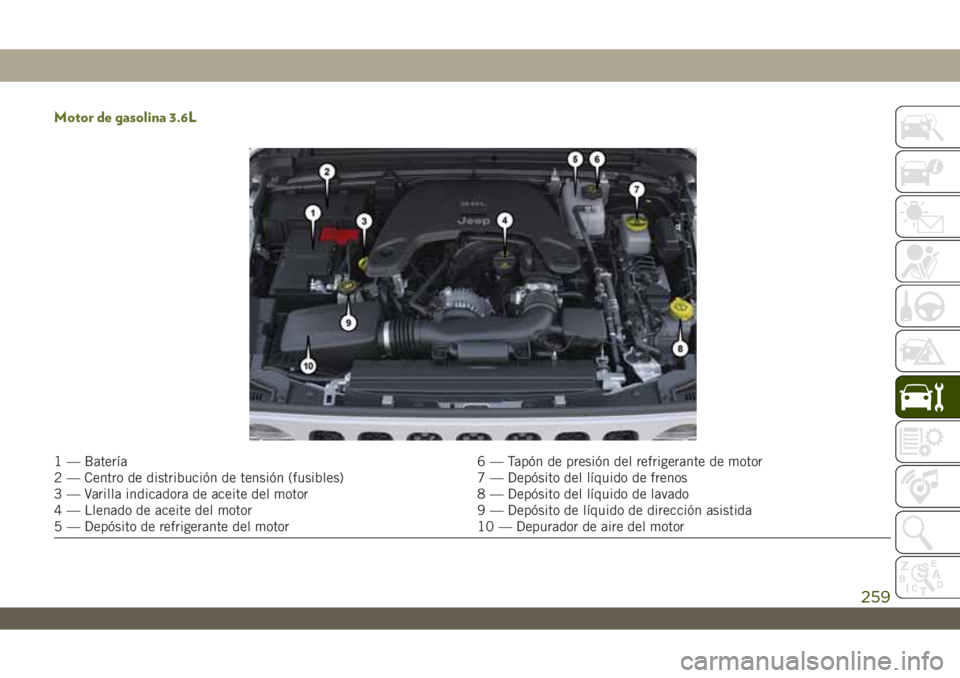

Motor de gasolina 3.6L
1 — Batería 6 — Tapón de presión del refrigerante de motor
2 — Centro de distribución de tensión (fusibles) 7 — Depósito del líquido de frenos
3 — Varilla indicadora de aceite del motor 8 — Depósito del líquido de lavado
4 — Llenado de aceite del motor 9 — Depósito de líquido de dirección asistida
5 — Depósito de refrigerante del motor 10 — Depurador de aire del motor
259

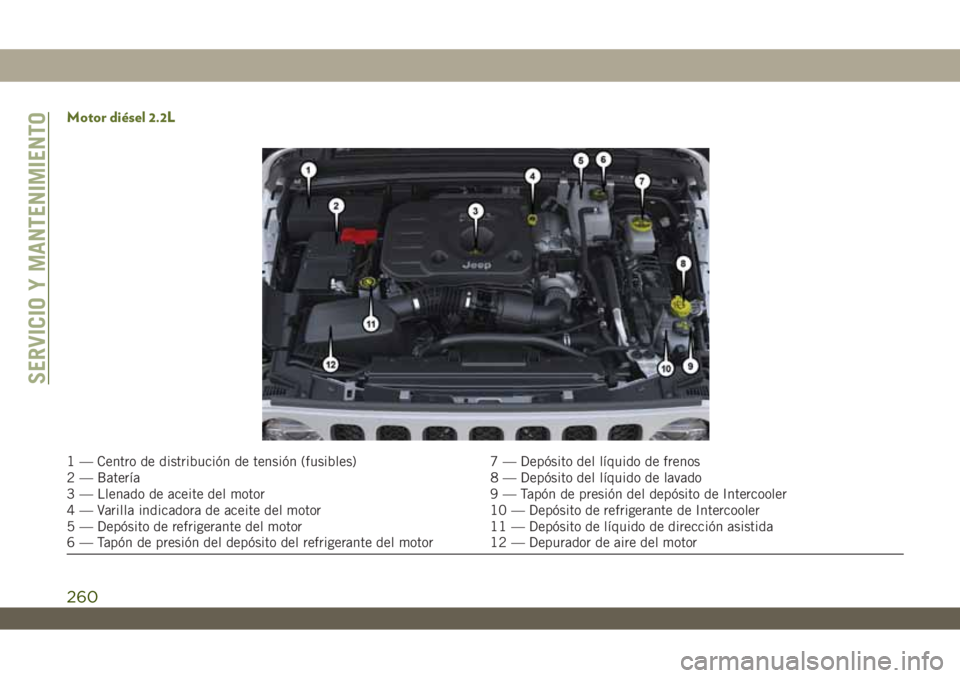

Motor diésel 2.2L
1 — Centro de distribución de tensión (fusibles) 7 — Depósito del líquido de frenos
2 — Batería 8 — Depósito del líquido de lavado
3 — Llenado de aceite del motor 9 — Tapón de presión del depósito de Intercooler
4 — Varilla indicadora de aceite del motor 10 — Depósito de refrigerante de Intercooler
5 — Depósito de refrigerante del motor 11 — Depósito de líquido de dirección asistida
6 — Tapón de presión del depósito del refrigerante del motor 12 — Depurador de aire del motor
SERVICIO Y MANTENIMIENTO
260

Comprobación del nivel de aceite — Motor
de gasolina
ADVERTENCIA
• Nunca fume mientras trabaja en el com-
partimento del motor ya que puede ha-
ber presencia de gases y vapores infla-
mables y riesgo de incendio.
• Tenga mucho cuidado cuando trabaje en
el compartimento del motor cuando el
motor esté caliente ya que puede que-
marse. No se acerque demasiado al ven-
tilador de refrigeración del radiador ya
que el ventilador eléctrico puede encen-
derse y hay peligro de lesiones. Las par-
tes móviles pueden tirar las bufandas,
corbatas y otras prendas sueltas.
PRECAUCIÓN
• No confunda los distintos tipos de líqui-
dos mientras rellena el depósito: no son
compatibles entre sí. Rellenar el depó-
sito con un líquido inadecuado podría
producir daños graves en su automóvil.
PRECAUCIÓN
• El nivel de aceite nunca debe superar la
marca MAX.
• Utilice siempre aceite del motor de las
mismas especificaciones que el que ya
se utiliza.
• Si el aceite del motor se está rellenando,
espere a que el motor se enfríe antes de
aflojar la tapa de llenado, particular-
mente para vehículos con tapa de alumi-
nio (si está equipada). ADVERTENCIA:
Riesgo de sufrir quemaduras.
• No viaje con el depósito del líquido del
limpiaparabrisas vacío: el limpiaparabri-
sas es esencial para mejorar la visibili-
dad. Utilizar repetidamente el sistema
sin líquido podría dañar o causar un
rápido deterioro de algunos componen-
tes del sistema.
El aceite del motor debe mantenerse en su
nivel correcto para asegurar la lubricación
adecuada del motor de su vehículo. El nivel
de aceite del motor debe comprobarse cinco
minutos después de que un motor caliente se
haya apagado.La comprobación del aceite cuando el
vehículo se encuentra en un terreno nivelado
también mejorará la precisión de las lecturas
de nivel. Mantenga siempre el nivel de aceite
dentro de la zona SEGURA de la varilla indi-
cadora. Agregar 0,95 litros (1 cuarto) de
aceite cuando el nivel esté al fondo de la zona
reticulada repondrá el nivel hasta la parte
superior de la zona segura en estos motores.
PRECAUCIÓN
El llenado en exceso o insuficiente del
cárter del cigüeñal provocará aireación o
pérdida de presión de aceite. Esto podría
dañar el motor.
Agregado de líquido de lavado
El depósito de líquido de lavado es el mismo
para los lavaparabrisas y la luneta trasera. El
depósito de líquido está situado dentro del
compartimento del motor. Asegúrese de com-
probar el nivel de líquido dentro del depósito
en intervalos regulares. Rellene el depósito
solo con disolvente para lavaparabrisas (no
con anticongelante del radiador). Al reponer
el depósito del líquido de lavado vierta un
261

poco de líquido en un paño o toalla y limpie
las escobillas del limpiaparabrisas, para que
las escobillas funcionen mejor.
Para evitar que se congele el sistema del
limpiaparabrisas en épocas de frío, selec-
cione una solución o mezcla que cumpla o
exceda la escala de temperaturas del clima
de su zona. Esta información puede encon-
trarse en la mayoría de recipientes de líquido
de lavado.
ADVERTENCIA
Los disolventes comerciales para limpia-
parabrisas son inflamables. Podrían pren-
der y provocarle quemaduras. Debe tener
cuidado al llenar o trabajar cerca del lí-
quido lavador.
Batería sin mantenimiento
Su vehículo está equipado con una batería
que no necesita mantenimiento. Nunca ten-
drá que agregar agua ni tampoco se requiere
un mantenimiento periódico.
ADVERTENCIA
• Utilizar la batería con poco líquido la
dañará irreparablemente y puede causar
una explosión.
• Al realizar una operación en la batería o
cerca de ella, siempre proteja sus ojos
con gafas especiales.
• Las baterías contienen sustancias muy
peligrosas para el medio ambiente. Para
reemplazar la batería, póngase en con-
tacto con un concesionario autorizado.
• El líquido de la batería es una solución
ácida corrosiva que puede quemarle e
incluso cegarle. No deje que este líquido
entre en contacto con los ojos, la piel o
la ropa. No se apoye sobre la batería
cuando conecte las abrazaderas. Si el
ácido le salpicara los ojos o la piel, lave
inmediatamente la zona afectada con
abundante agua. Consulte "Procedi-
miento de arranque con puente" en "En
caso de emergencia" para obtener más
información.
• El gas de la batería es inflamable y
explosivo. Mantenga llamas y chispas
ADVERTENCIA
apartadas de la batería. No utilice una
batería auxiliar ni cualquier otra fuente
auxiliar con una salida de corriente que
supere los 12 voltios. No permita que las
abrazaderas de los cables se toquen en-
tre sí.
• Los bornes de la batería, los terminales y
los accesorios relacionados contienen
plomo y componentes de plomo. Lávese
las manos después de manipular la
batería.
PRECAUCIÓN
• Cuando sustituya los cables de la bate-
ría, es imprescindible que el cable posi-
tivo esté conectado al borne positivo y el
cable negativo al borne negativo. Los
bornes de la batería están marcados
como positivo (+) y negativo (-) e identi-
ficados en la caja de la batería. Las
abrazaderas de los cables deben estar
bien apretadas en los bornes de la bate-
ría y no deben presentar corrosión.SERVICIO Y MANTENIMIENTO
262

PRECAUCIÓN
• Si se utiliza un cargador rápido mientras
la batería está en el vehículo, desco-
necte ambos cables de la batería antes
de conectar el cargador a la batería. No
utilice un dispositivo de carga rápida
para suministrar voltaje de arranque.
SERVICIO DEL
CONCESIONARIO
Un concesionario autorizado cuenta con per-
sonal de servicio cualificado, herramientas y
equipos especiales para que todas las opera-
ciones de servicio sean efectuadas de manera
experta. También dispone de manuales de
servicio que incluyen información de servicio
detallada para su vehículo. Antes de intentar
efectuar cualquier servicio usted mismo,
consulte estos manuales de servicio.
NOTA:
Cualquier manipulación intencional de los
sistemas de control de emisiones podría anu-
lar la garantía y provocar acciones civiles en
su contra.
ADVERTENCIA
Puede resultar gravemente herido si tra-
baja en un vehículo a motor o cerca de
este. Realice únicamente los trabajos de
servicio que conozca y para los cuales
disponga del equipamiento apropiado. Si
tiene cualquier duda sobre cómo realizar
un trabajo de mantenimiento, lleve su
vehículo a un mecánico cualificado.
Escobillas limpiaparabrisas
Limpie los bordes de goma de las escobillas
de los limpiaparabrisas y el parabrisas de
forma periódica con una esponja o un paño
suave y un limpiador suave no abrasivo. Con
esto se consigue eliminar las acumulaciones
de sal o polvo de la carretera.
El funcionamiento prolongado de los limpia-
parabrisas sobre cristales secos puede provo-
car el deterioro de las escobillas. Cuando
utilice los limpiadores para eliminar sal o
suciedad del parabrisas seco, utilice siempre
el líquido de lavado.Evite usar las escobillas del limpiador para
eliminar escarcha o hielo del parabrisas. No
deje que la goma de las escobillas entre en
contacto con productos derivados del petró-
leo, tales como aceite del motor, gasolina,
etc.
NOTA:
La expectativa de vida útil de las escobillas
del limpiaparabrisas varía en función del área
geográfica y de la frecuencia de uso. El ren-
dimiento deficiente de las escobillas puede
presentarse mediante vibraciones, marcas,
líneas de agua o zonas húmedas. Si se pro-
duce cualquiera de estas situaciones, limpie
las escobillas del limpiaparabrisas o sustitú-
yalas según sea necesario.
Las escobillas del limpiaparabrisas y los bra-
zos del limpiaparabrisas deben inspeccio-
narse periódicamente, no sólo cuando se pro-
duzcan problemas de rendimiento del
limpiaparabrisas. Esta inspección debe in-
cluir los siguientes puntos:
• Bordes desgastados o desiguales
• Materias extrañas
• Endurecimiento o grietas
263

• Deformación o fatiga
Si una escobilla del limpiaparabrisas o el
brazo del limpiaparabrisas resulta dañada,
reemplace el brazo o la escobilla del limpia-
parabrisas afectado por una unidad nueva.
No intente reparar un brazo o una escobilla
del limpiaparabrisas dañada.
Desmontaje/instalación de la escobilla del
limpiaparabrisas
PRECAUCIÓN
No permita que el brazo del limpiaparabri-
sas retorne contra el cristal sin la escobilla
del limpiaparabrisas en su lugar, ya que el
cristal podría resultar dañado.
1. Levante el brazo del limpiaparabrisas
para separar la escobilla del cristal, hasta
que el brazo del limpiaparabrisas se en-
cuentre en la posición completamente
arriba.2. Para desenganchar la escobilla del lim-
piaparabrisas del brazo del limpiaparabri-
sas, levante la cubierta, pulse la lengüeta
de desbloqueo situada en la escobilla y
mientras sujeta el brazo del limpiapara-
brisas con una mano, deslice la escobilla
hacia abajo hacia la base del brazo del
limpiaparabrisas.3. Con la escobilla del limpiaparabrisas des-
acoplada, retire la escobilla del brazo del
limpiaparabrisas.
4. Baje con cuidado el brazo del limpiapara-
brisas sobre el cristal.
Instalación de las escobillas delanteras
1. Levante el brazo del limpiaparabrisas del
cristal, hasta que el brazo del limpiapara-
brisas se encuentre en la posición com-
pletamente arriba.
2. Coloque la escobilla del limpiaparabrisas
junto al gancho en la punta del brazo del
limpiaparabrisas.
3. Inserte el gancho en la punta del brazo a
través de la abertura de la escobilla del
limpiaparabrisas.
4. Deslice la escobilla del limpiaparabrisas
hacia arriba en el gancho del brazo del
limpiaparabrisas, el cierre del acopla-
miento irá acompañado de un chasquido,
a continuación, cierre la cubierta.
5. Baje con cuidado la escobilla del limpia-
parabrisas sobre el cristal.

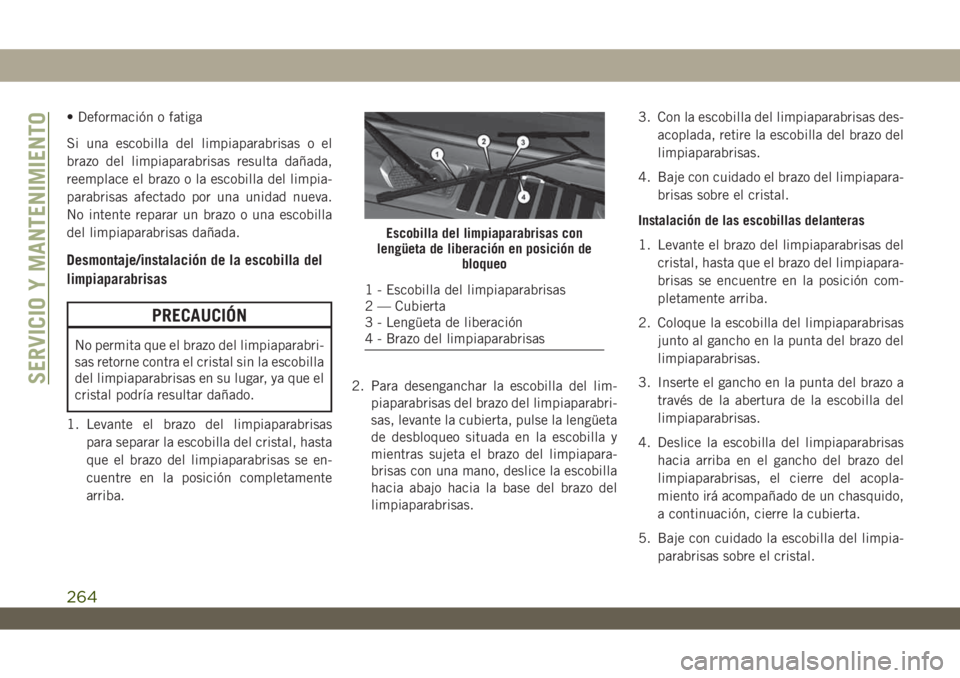

Escobilla del limpiaparabrisas con
lengüeta de liberación en posición de
bloqueo
1 - Escobilla del limpiaparabrisas
2 — Cubierta
3 - Lengüeta de liberación
4 - Brazo del limpiaparabrisas
SERVICIO Y MANTENIMIENTO
264

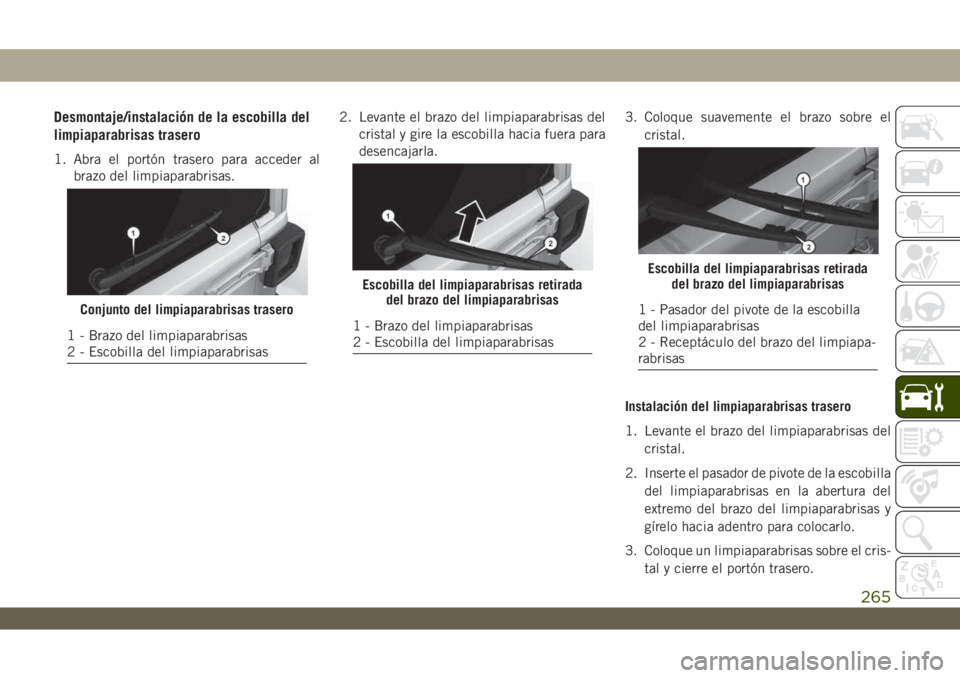

Desmontaje/instalación de la escobilla del
limpiaparabrisas trasero
1. Abra el portón trasero para acceder al
brazo del limpiaparabrisas.2. Levante el brazo del limpiaparabrisas del
cristal y gire la escobilla hacia fuera para
desencajarla.3. Coloque suavemente el brazo sobre el
cristal.
Instalación del limpiaparabrisas trasero
1. Levante el brazo del limpiaparabrisas del
cristal.
2. Inserte el pasador de pivote de la escobilla
del limpiaparabrisas en la abertura del
extremo del brazo del limpiaparabrisas y
gírelo hacia adentro para colocarlo.
3. Coloque un limpiaparabrisas sobre el cris-
tal y cierre el portón trasero.
Conjunto del limpiaparabrisas trasero
1 - Brazo del limpiaparabrisas
2 - Escobilla del limpiaparabrisas
Escobilla del limpiaparabrisas retirada
del brazo del limpiaparabrisas
1 - Brazo del limpiaparabrisas
2 - Escobilla del limpiaparabrisas
Escobilla del limpiaparabrisas retirada
del brazo del limpiaparabrisas
1 - Pasador del pivote de la escobilla
del limpiaparabrisas
2 - Receptáculo del brazo del limpiapa-
rabrisas
265

Sistema de refrigeración
ADVERTENCIA
• Usted u otras personas podrían sufrir
quemaduras de gravedad a consecuen-
cia del refrigerante del motor caliente
(anticongelante) o el vapor desprendido
del radiador. En caso de que vea u oiga
vapor procedente de debajo del capó, no
lo abra hasta que el radiador haya tenido
tiempo de enfriarse. Nunca abra el ta-
pón de presión del sistema de refrigera-
ción con el radiador o la botella de
refrigerante caliente.
• Mantenga las manos, las herramientas,
la ropa, y las joyas lejos del ventilador de
refrigeración del radiador cuando le-
vante el capó. El ventilador se inicia
automáticamente y puede ponerse en
funcionamiento en cualquier momento,
independientemente de si el motor está
o no en funcionamiento.
• Cuando trabaje cerca del ventilador de
refrigeración del radiador, desconecte el
cable del motor del ventilador o coloque
el encendido en modo OFF (Apagado).
ADVERTENCIA
El ventilador está controlado por tempe-
ratura y puede ponerse en funciona-
miento en cualquier momento, cuando
el encendido se encuentra en modo ON
(Encendido).
Comprobaciones del refrigerante
Compruebe la protección del refrigerante
(anticongelante) del motor y el intercooler (si
está equipado) cada 12 meses (antes de que
se produzcan temperaturas por debajo del
punto de congelación, cuando corresponda).
Si el motor y el intercooler (si está equipado)
está sucio u oxidado, el sistema se debe
drenar, lavar y rellenar con refrigerante OAT
nuevo (conforme a la MS.90032) en un con-
cesionario autorizado. Compruebe la parte
delantera del condensador de A/A (si está
equipado) o el radiador para cualquier acu-
mulación de insectos, hojas, etc. Si está
sucio, limpie pulverizando suavemente el
agua de una manguera verticalmente hacia
abajo por la cara del condensador de A/A (si
está equipado) o por la parte trasera del
núcleo del radiador.Compruebe las mangueras del sistema de
refrigeración del motor y el intercooler (si
está equipado), por si tienen grietas, roturas
o cortes, y el apriete de la conexión en el
radiador y la botella de recuperación de refri-
gerante. Inspeccione todo el sistema en
busca de fugas. NO QUITE EL TAPÓN DE
PRESIÓN DEL REFRIGERANTE CON EL
SISTEMA DE REFRIGERACIÓN CALIENTE.Sistema de frenos
A fin de asegurar el rendimiento del sistema
de frenos, todos sus componentes deben
inspeccionarse periódicamente. Para infor-
marse de los intervalos de mantenimiento
adecuados, consulte "Plan de manteni-
miento" en este manual.
ADVERTENCIA
Conducir con el pie sobre el pedal de freno
puede dar lugar a un fallo de los frenos y
posiblemente provocar una colisión. Si
conduce con el pie sobre el pedal de freno,
puede provocar un aumento anormal de la
temperatura de los frenos, desgaste exce-
sivo de los forros y posibles averías de los
SERVICIO Y MANTENIMIENTO
266

ADVERTENCIA
frenos. En una emergencia no contaría con
la capacidad de frenado total.
Verificación del nivel de líquido — Cilindro
maestro de frenos
El nivel de líquido del cilindro principal debe
revisarse cuando se realice el mantenimiento
del vehículo o inmediatamente si se enciende
la luz de advertencia del sistema de frenos. Si
es necesario, añada líquido hasta que el nivel
llegue a la marca de máximo en el lado del
depósito del cilindro maestro de frenos. No
olvide limpiar la parte superior del área del
cilindro principal antes de quitar la tapa. Con
frenos de disco, es previsible que el nivel de
líquido descienda a medida que se desgastan
las pastillas de freno. Cuando se reemplazan
las pastillas, debe comprobarse el nivel de
líquido de frenos. Si el nivel de líquido de
frenos es demasiado bajo, compruebe si el
sistema presenta fugas.
Consulte Líquidos y lubricantes en Especi-
ficaciones técnicas para obtener información
adicional.
ADVERTENCIA
• El líquido de frenos es venenoso y muy
corrosivo. En caso de contacto acciden-
tal, lave inmediatamente las partes afec-
tadas con agua y jabón neutro. Aclare
bien con agua fría. Acuda de inmediato
al médico si lo ingiere.
• Utilice únicamente el líquido de frenos
recomendado por el fabricante. Con-
sulte Líquidos y lubricantes en Especi-
ficaciones técnicas para obtener infor-
mación adicional. Al utilizar el tipo
incorrecto de líquido de frenos se puede
dañar gravemente el sistema de frenos
y/o mermar su rendimiento. El tipo ade-
cuado de líquido de frenos para su
vehículo también aparece indicado en el
depósito del cilindro principal hidráulico
original instalado en fábrica.
• Para evitar la contaminación por cual-
quier agente externo o humedad, utilice
solo líquido de frenos que haya estado
en un recipiente cerrado hermética-
mente. Mantenga la tapa del depósito
del cilindro principal cerrada en todo
ADVERTENCIA
momento. Al estar el líquido de frenos
en un recipiente abierto, absorbe la hu-
medad del aire, dando lugar a un punto
de ebullición más bajo. Esto puede pro-
vocar que hierva inesperadamente du-
rante un frenado fuerte o prolongado y
resultar en un fallo repentino de los
frenos, Lo que podría tener como resul-
tado una colisión.
• Si se llena en exceso el depósito del
líquido de frenos, pueden producirse
salpicaduras de líquido de frenos sobre
piezas calientes del motor y el líquido de
frenos puede inflamarse. El líquido de
frenos también puede dañar las superfi-
cies pintadas y de vinilo; tenga cuidado
de que no entre en contacto con estas
superficies.
• No permita que ningún líquido derivado
del petróleo contamine el líquido de
frenos. Los componentes de sellado de
los frenos podrían resultar dañados, pro-
vocando un fallo parcial o total del freno.
Lo que podría tener como resultado una
colisión.
267

Caja de cambios manual
Verificación del nivel de líquido
Verifique el nivel del líquido quitando el ta-
pón de llenado. El nivel de líquido debe
encontrarse entre la parte inferior del orificio
de llenado y un punto situado a no más de
4,76 mm (3/16 pulg.) por debajo de la parte
inferior del orificio.
En caso necesario, agregue líquido a fin de
mantener el nivel correcto.
Caja de cambios automática
Verificación del nivel de líquido
El nivel de líquido viene establecido de fá-
brica, y en condiciones normales de funcio-
namiento no requiere ajuste. No es necesario
realizar comprobaciones rutinarias del nivel
del líquido; por lo tanto, la caja de cambios
no tiene varilla indicadora. Un concesionario
autorizado puede comprobar el nivel de lí-
quido de transmisión usando herramientas
de servicio especiales.Si observa fugas de líquido o un funciona-
miento incorrecto de la caja de cambios,
visite cuanto antes un concesionario autori-
zado para que compruebe el nivel de líquido
de transmisión. La conducción del vehículo
con un nivel de líquido incorrecto puede
causar averías graves en la caja de cambios.
PRECAUCIÓN
Si se produce una fuga de líquido de
transmisión, acuda de inmediato a un con-
cesionario autorizado. Pueden producirse
daños graves en la caja de cambios. El
concesionario autorizado dispone de las
herramientas apropiadas para ajustar con
precisión el nivel de líquido.
ELEVACIÓN DEL VEHÍCULO
En caso de que sea necesario levantar el
vehículo, vaya a un concesionario autorizado
o a una gasolinera.
NEUMÁTICOS
Neumáticos — información general
Tire Pressure (Presión de los neumáticos)
La presión de inflado adecuada es esencial
para el funcionamiento seguro y satisfactorio
del vehículo. Cuatro áreas se ven especial-
mente afectadas por una presión inade-
cuada:
• Seguridad y estabilidad del vehículo
• Ahorro
• Desgaste de los neumáticos
• Comodidad en la conducción
Seguridad
ADVERTENCIA
• Los neumáticos incorrectamente infla-
dos son peligrosos y pueden causar co-
lisiones.
• Una baja presión de inflado incrementa
la flexión del neumático y puede provo-
car un sobrecalentamiento del neumá-
tico o un fallo del mismo.
SERVICIO Y MANTENIMIENTO
268
