JEEP WRANGLER 2DOORS 2020 Manual de Empleo y Cuidado (in Spanish)

209

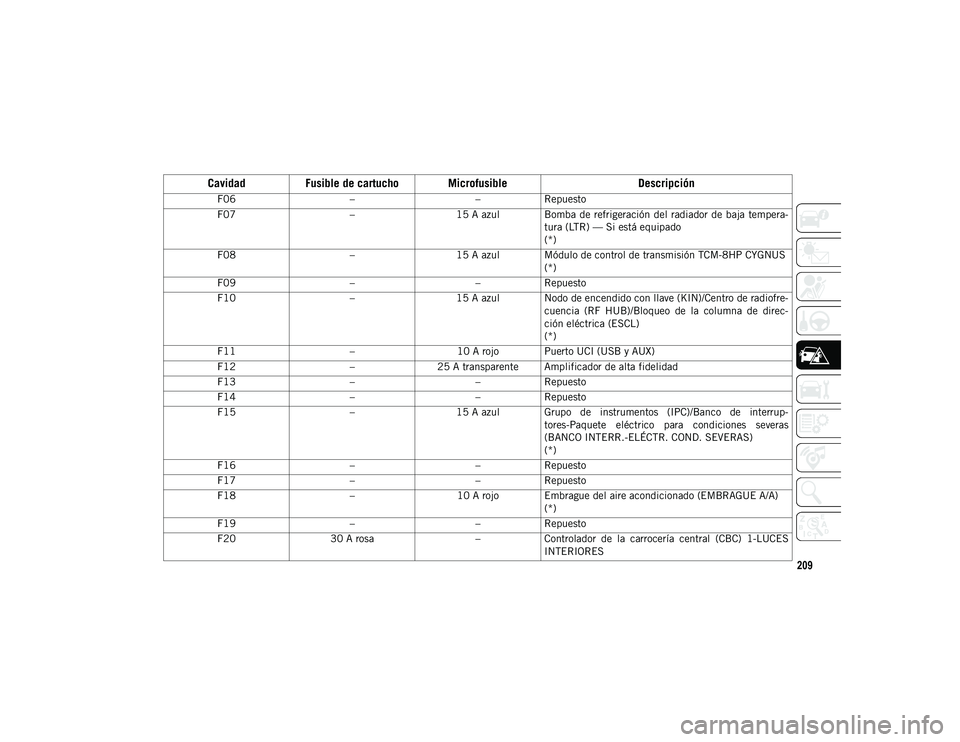

F06––Repuesto
F07 –15 A azul Bomba de refrigeración del radiador de baja tempera -
tura (LTR) — Si está equipado
(*)
F08 –15 A azul Módulo de control de transmisión TCM-8HP CYGNUS
(*)
F09 ––Repuesto
F10 –15 A azul Nodo de encendido con llave (KIN)/Centro de radiofre -
cuencia (RF HUB)/Bloqueo de la columna de direc -
ción eléctrica (ESCL)
(*)
F11 –10 A rojo Puerto UCI (USB y AUX)
F12 –25 A transparente Amplificador de alta fidelidad
F13 ––Repuesto
F14 ––Repuesto
F15 –15 A azul Grupo de instrumentos (IPC)/Banco de interrup -
tores-Paquete eléctrico para condiciones severas
(BANCO INTERR.-ELÉCTR. COND. SEVERAS)
(*)
F16 ––Repuesto
F17 ––Repuesto
F18 –10 A rojo Embrague del aire acondicionado (EMBRAGUE A/A)
(*)
F19 ––Repuesto
F20 30 A rosa –Controlador de la carrocería central (CBC) 1-LUCES
INTERIORES
Cavidad Fusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 209

EN CASO DE EMERGENCIA
210

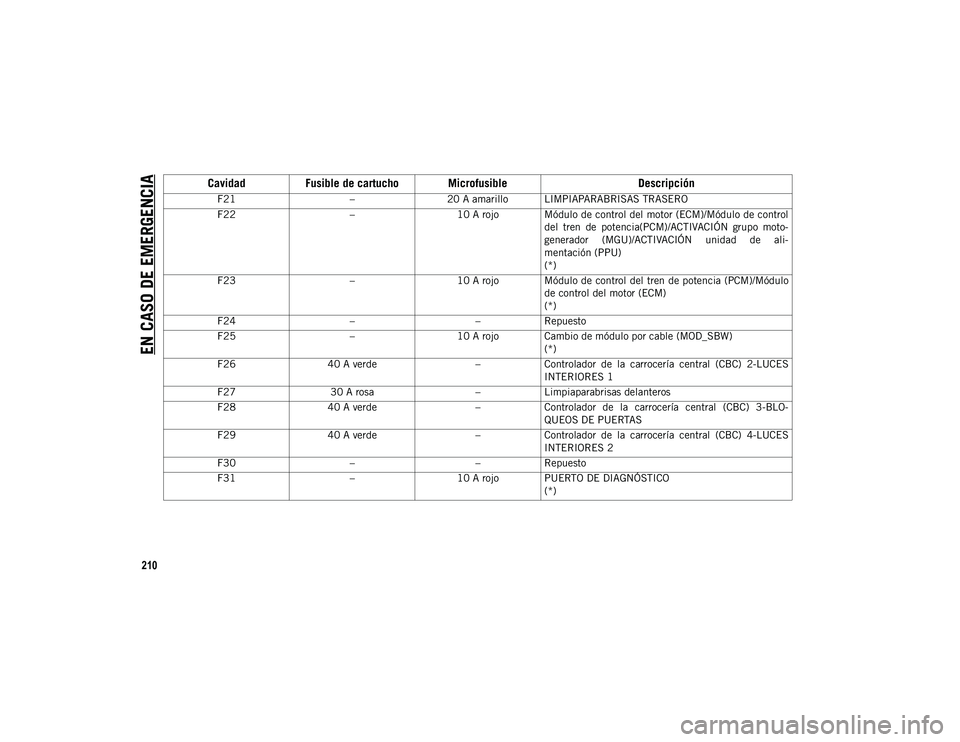

F21–20 A amarillo LIMPIAPARABRISAS TRASERO
F22 –10 A rojo Módulo de control del motor (ECM)/Módulo de control
del tren de potencia(PCM)/ACTIVACIÓN grupo moto -
generador (MGU)/ACTIVACIÓN unidad de ali -
mentación (PPU)
(*)
F23 –10 A rojo Módulo de control del tren de potencia (PCM)/Módulo
de control del motor (ECM)
(*)
F24 ––Repuesto
F25 –10 A rojo Cambio de módulo por cable (MOD_SBW)
(*)
F26 40 A verde –Controlador de la carrocería central (CBC) 2-LUCES
INTERIORES 1
F27 30 A rosa –Limpiaparabrisas delanteros
F28 40 A verde –Controlador de la carrocería central (CBC) 3-BLO -
QUEOS DE PUERTAS
F29 40 A verde –Controlador de la carrocería central (CBC) 4-LUCES
INTERIORES 2
F30 ––Repuesto
F31 –10 A rojo PUERTO DE DIAGNÓSTICO
(*)
Cavidad Fusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 210

211

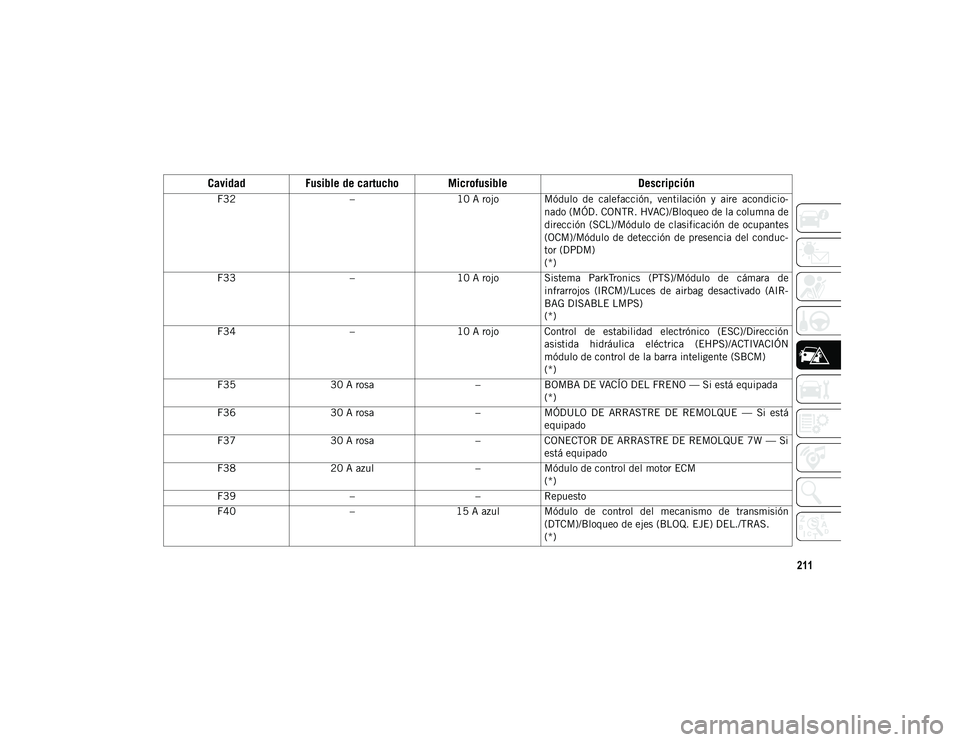

F32–10 A rojo Módulo de calefacción, ventilación y aire acondicio -
nado (MÓD. CONTR. HVAC)/Bloqueo de la columna de
dirección (SCL)/Módulo de clasificación de ocupantes
(OCM)/Módulo de detección de presencia del conduc -
tor (DPDM)
(*)
F33 –10 A rojo Sistema ParkTronics (PTS)/Módulo de cámara de
infrarrojos (IRCM)/Luces de airbag desactivado (AIR -
BAG DISABLE LMPS)
(*)
F34 –10 A rojo Control de estabilidad electrónico (ESC)/Dirección
asistida hidráulica eléctrica (EHPS)/ACTIVACIÓN
módulo de control de la barra inteligente (SBCM)
(*)
F35 30 A rosa –BOMBA DE VACÍO DEL FRENO — Si está equipada
(*)
F36 30 A rosa –MÓDULO DE ARRASTRE DE REMOLQUE — Si está
equipado
F37 30 A rosa –CONECTOR DE ARRASTRE DE REMOLQUE 7W — Si
está equipado
F38 20 A azul –Módulo de control del motor ECM
(*)
F39 ––Repuesto
F40 –15 A azul Módulo de control del mecanismo de transmisión
(DTCM)/Bloqueo de ejes (BLOQ. EJE) DEL./TRAS.
(*)
CavidadFusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 211

EN CASO DE EMERGENCIA
212

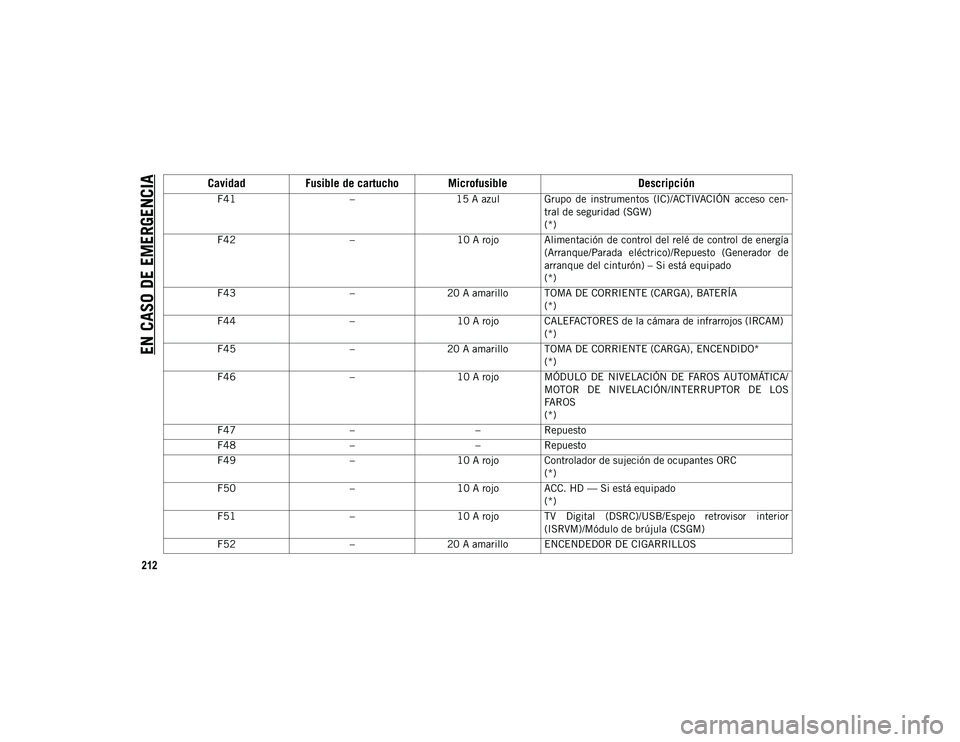

F41–15 A azul Grupo de instrumentos (IC)/ACTIVACIÓN acceso cen -
tral de seguridad (SGW)
(*)
F42 –10 A rojo Alimentación de control del relé de control de energía
(Arranque/Parada eléctrico)/Repuesto (Generador de
arranque del cinturón) – Si está equipado
(*)
F43 –20 A amarillo TOMA DE CORRIENTE (CARGA), BATERÍA
(*)
F44 –10 A rojo CALEFACTORES de la cámara de infrarrojos (IRCAM)
(*)
F45 –20 A amarillo TOMA DE CORRIENTE (CARGA), ENCENDIDO*
(*)
F46 –10 A rojo MÓDULO DE NIVELACIÓN DE FAROS AUTOMÁTICA/
MOTOR DE NIVELACIÓN/INTERRUPTOR DE LOS
FAROS
(*)
F47 ––Repuesto
F48 ––Repuesto
F49 –10 A rojo Controlador de sujeción de ocupantes ORC
(*)
F50 –10 A rojo ACC. HD — Si está equipado
(*)
F51 –10 A rojo TV Digital (DSRC)/USB/Espejo retrovisor interior
(ISRVM)/Módulo de brújula (CSGM)
F52 –20 A amarillo ENCENDEDOR DE CIGARRILLOS
CavidadFusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 212

213

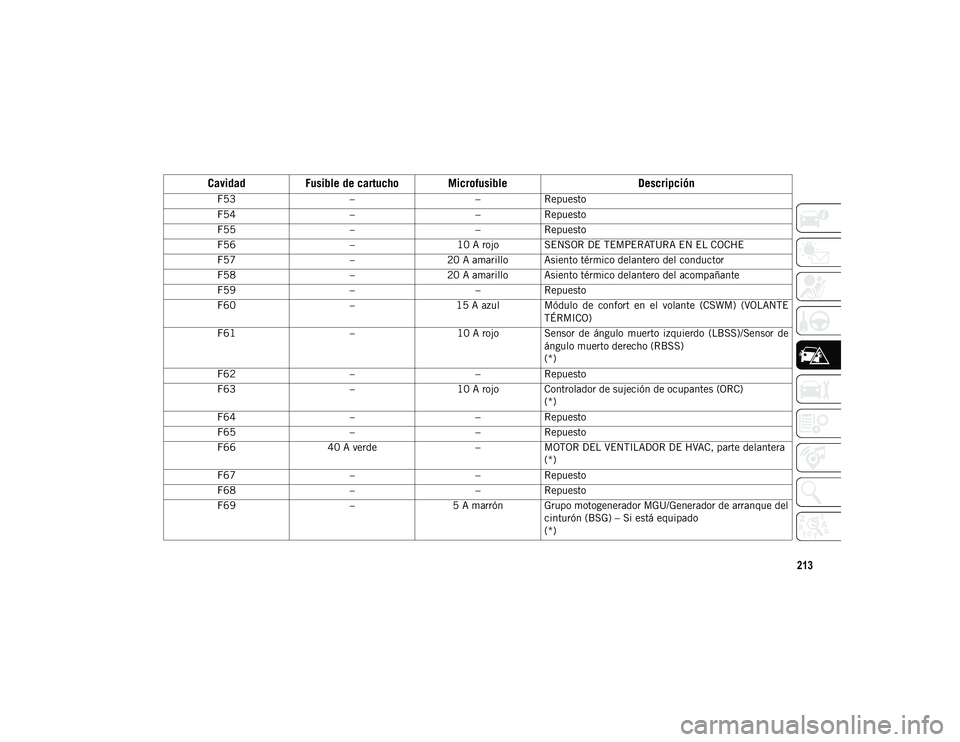

F53––Repuesto
F54 ––Repuesto
F55 ––Repuesto
F56 –10 A rojo SENSOR DE TEMPERATURA EN EL COCHE
F57 –20 A amarillo Asiento térmico delantero del conductor
F58 –20 A amarillo Asiento térmico delantero del acompañante
F59 ––Repuesto
F60 –15 A azul Módulo de confort en el volante (CSWM) (VOLANTE
TÉRMICO)
F61 –10 A rojo Sensor de ángulo muerto izquierdo (LBSS)/Sensor de
ángulo muerto derecho (RBSS)
(*)
F62 ––Repuesto
F63 –10 A rojo Controlador de sujeción de ocupantes (ORC)
(*)
F64 ––Repuesto
F65 ––Repuesto
F66 40 A verde –MOTOR DEL VENTILADOR DE HVAC, parte delantera
(*)
F67 ––Repuesto
F68 ––Repuesto
F69 –5 A marrón Grupo motogenerador MGU/Generador de arranque del
cinturón (BSG) – Si está equipado
(*)
CavidadFusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 213

EN CASO DE EMERGENCIA
214

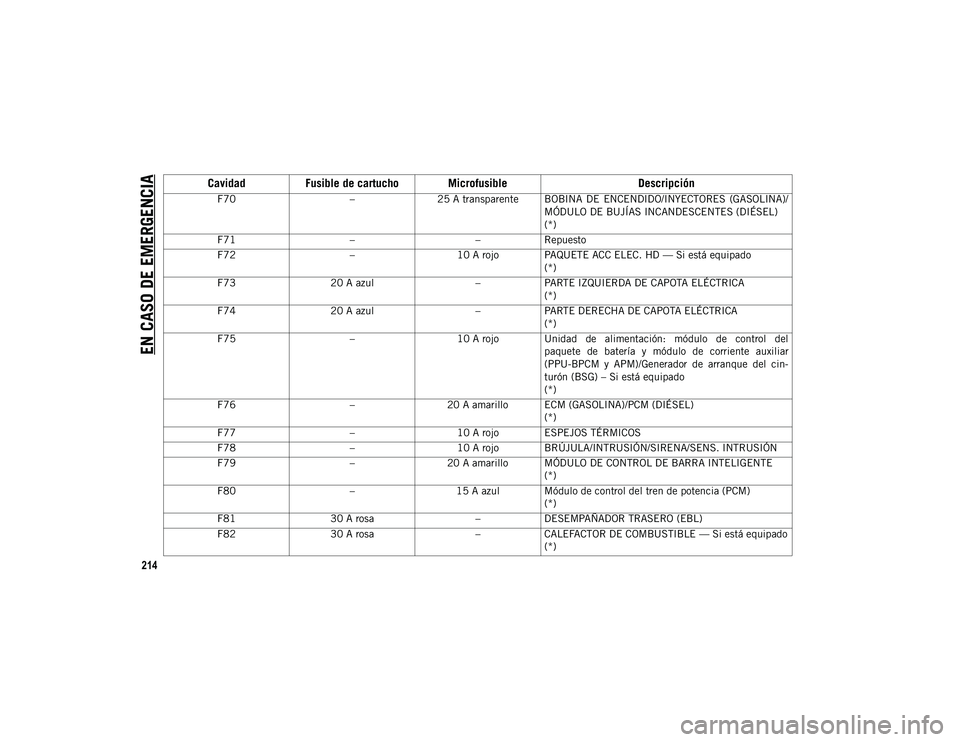

F70–25 A transparente BOBINA DE ENCENDIDO/INYECTORES (GASOLINA)/
MÓDULO DE BUJÍAS INCANDESCENTES (DIÉSEL)
(*)
F71 ––Repuesto
F72 –10 A rojo PAQUETE ACC ELEC. HD — Si está equipado
(*)
F73 20 A azul –PARTE IZQUIERDA DE CAPOTA ELÉCTRICA
(*)
F74 20 A azul –PARTE DERECHA DE CAPOTA ELÉCTRICA
(*)
F75 –10 A rojo Unidad de alimentación: módulo de control del
paquete de batería y módulo de corriente auxiliar
(PPU-BPCM y APM)/Generador de arranque del cin -
turón (BSG) – Si está equipado
(*)
F76 –20 A amarillo ECM (GASOLINA)/PCM (DIÉSEL)
(*)
F77 –10 A rojo ESPEJOS TÉRMICOS
F78 –10 A rojo BRÚJULA/INTRUSIÓN/SIRENA/SENS. INTRUSIÓN
F79 –20 A amarillo MÓDULO DE CONTROL DE BARRA INTELIGENTE
(*)
F80 –15 A azul Módulo de control del tren de potencia (PCM)
(*)
F81 30 A rosa –DESEMPAÑADOR TRASERO (EBL)
F82 30 A rosa –CALEFACTOR DE COMBUSTIBLE — Si está equipado
(*)
Cavidad Fusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 214

215

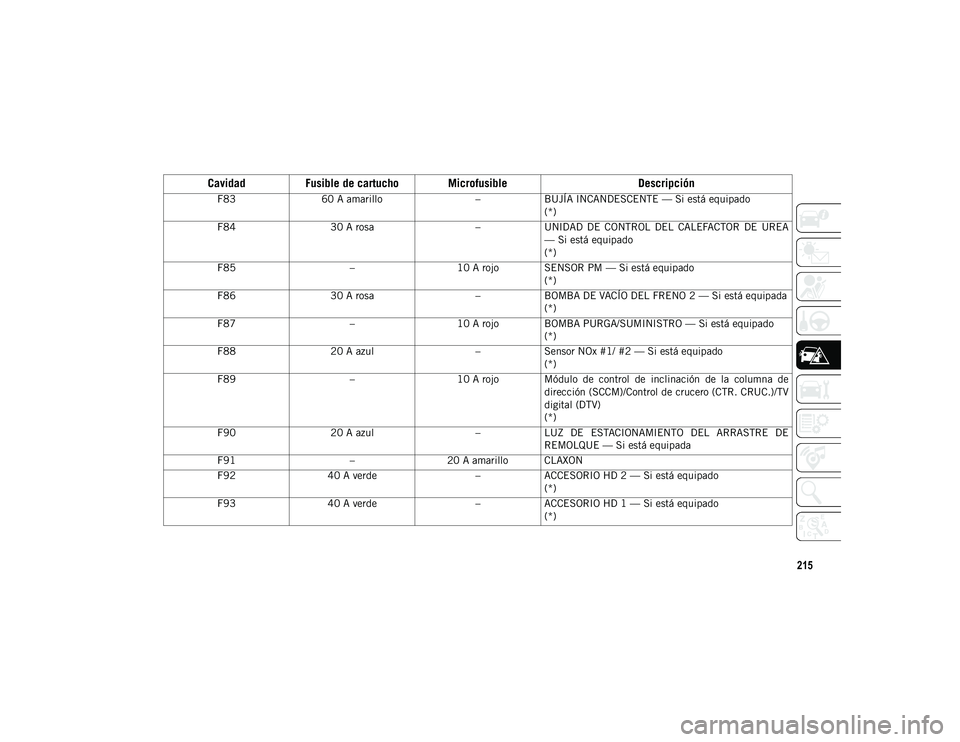

F8360 A amarillo –BUJÍA INCANDESCENTE — Si está equipado
(*)
F84 30 A rosa –UNIDAD DE CONTROL DEL CALEFACTOR DE UREA
— Si está equipado
(*)
F85 –10 A rojo SENSOR PM — Si está equipado
(*)
F86 30 A rosa –BOMBA DE VACÍO DEL FRENO 2 — Si está equipada
(*)
F87 –10 A rojo BOMBA PURGA/SUMINISTRO — Si está equipado
(*)
F88 20 A azul –Sensor NOx #1/ #2 — Si está equipado
(*)
F89 –10 A rojo Módulo de control de inclinación de la columna de
dirección (SCCM)/Control de crucero (CTR. CRUC.)/TV
digital (DTV)
(*)
F90 20 A azul –LUZ DE ESTACIONAMIENTO DEL ARRASTRE DE
REMOLQUE — Si está equipada
F91 –20 A amarillo CLAXON
F92 40 A verde –ACCESORIO HD 2 — Si está equipado
(*)
F93 40 A verde –ACCESORIO HD 1 — Si está equipado
(*)
Cavidad Fusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 215

EN CASO DE EMERGENCIA
216

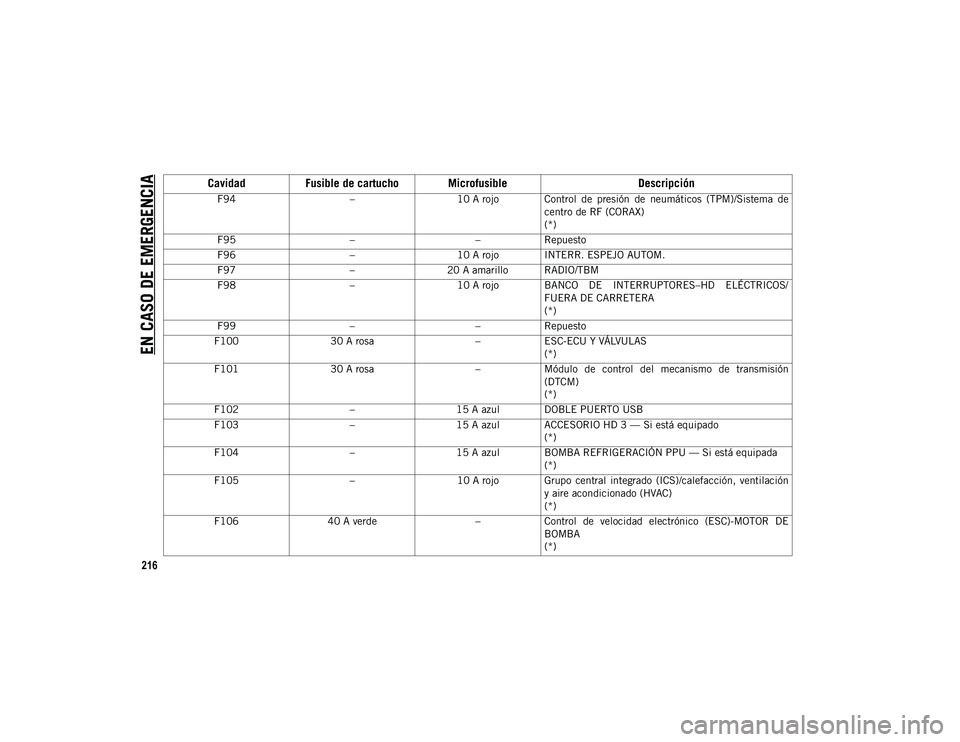

F94–10 A rojo Control de presión de neumáticos (TPM)/Sistema de
centro de RF (CORAX)
(*)
F95 ––Repuesto
F96 –10 A rojo INTERR. ESPEJO AUTOM.
F97 –20 A amarillo RADIO/TBM
F98 –10 A rojo BANCO DE INTERRUPTORES–HD ELÉCTRICOS/
FUERA DE CARRETERA
(*)
F99 ––Repuesto
F100 30 A rosa –ESC-ECU Y VÁLVULAS
(*)
F101 30 A rosa –Módulo de control del mecanismo de transmisión
(DTCM)
(*)
F102 –15 A azul DOBLE PUERTO USB
F103 –15 A azul ACCESORIO HD 3 — Si está equipado
(*)
F104 –15 A azul BOMBA REFRIGERACIÓN PPU — Si está equipada
(*)
F105 –10 A rojo Grupo central integrado (ICS)/calefacción, ventilación
y aire acondicionado (HVAC)
(*)
F106 40 A verde –Control de velocidad electrónico (ESC)-MOTOR DE
BOMBA
(*)
Cavidad Fusible de cartucho Microfusible Descripción
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 216

217
(Continuado)

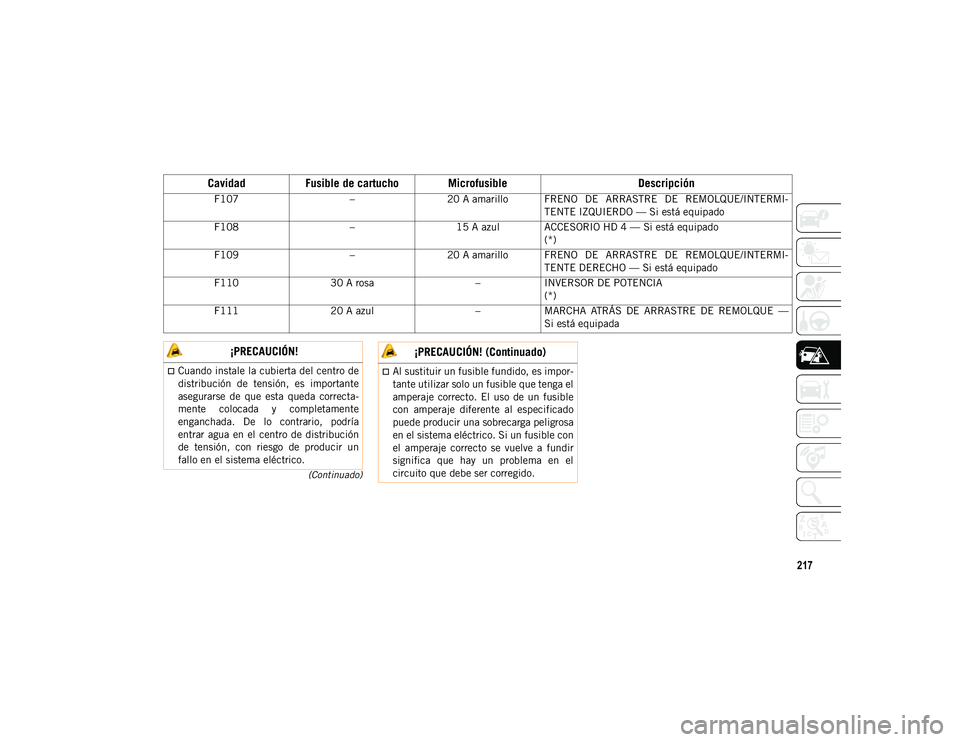

F107–20 A amarillo FRENO DE ARRASTRE DE REMOLQUE/INTERMI -
TENTE IZQUIERDO — Si está equipado
F108 –15 A azul ACCESORIO HD 4 — Si está equipado
(*)
F109 –20 A amarillo FRENO DE ARRASTRE DE REMOLQUE/INTERMI -
TENTE DERECHO — Si está equipado
F110 30 A rosa –INVERSOR DE POTENCIA
(*)
F111 20 A azul –MARCHA ATRÁS DE ARRASTRE DE REMOLQUE —
Si está equipada
Cavidad Fusible de cartucho Microfusible Descripción
¡PRECAUCIÓN!
Cuando instale la cubierta del centro de
distribución de tensión, es importante
asegurarse de que esta queda correcta-
mente colocada y completamente
enganchada. De lo contrario, podría
entrar agua en el centro de distribución
de tensión, con riesgo de producir un
fallo en el sistema eléctrico.Al sustituir un fusible fundido, es impor-
tante utilizar solo un fusible que tenga el
amperaje correcto. El uso de un fusible
con amperaje diferente al especificado
puede producir una sobrecarga peligrosa
en el sistema eléctrico. Si un fusible con
el amperaje correcto se vuelve a fundir
significa que hay un problema en el
circuito que debe ser corregido.
¡PRECAUCIÓN! (Continuado)
2020_JEEP_JL_WRANGLER_UG_LHD_ES.book Page 217

EN CASO DE EMERGENCIA
218
(Continuado)

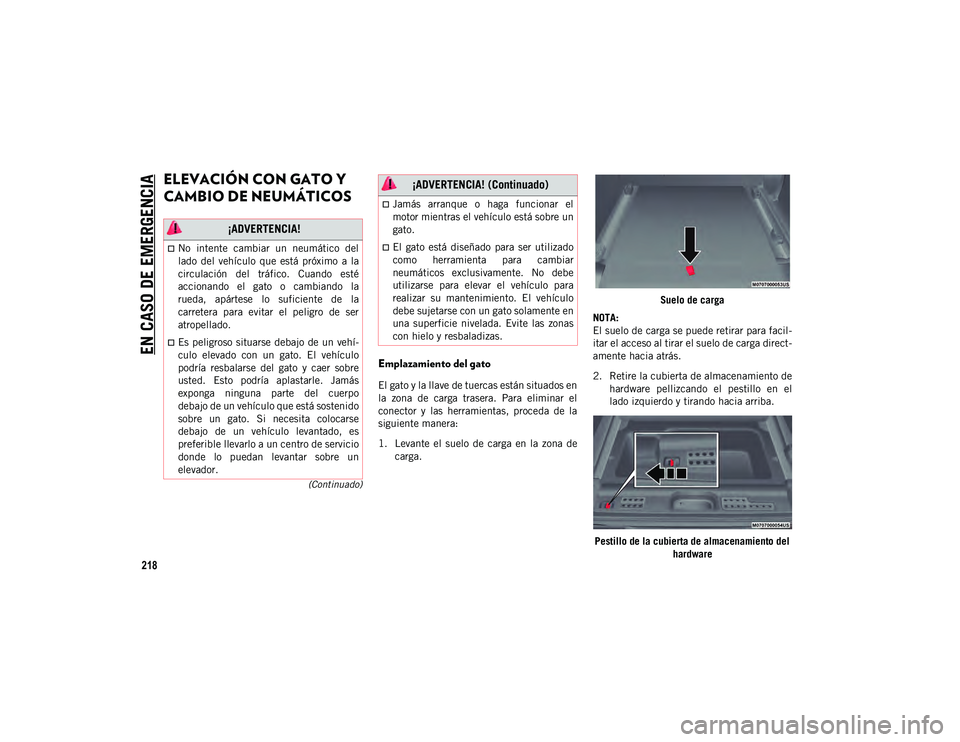

ELEVACIÓN CON GATO Y
CAMBIO DE NEUMÁTICOS
Emplazamiento del gato
El gato y la llave de tuercas están situados en
la zona de carga trasera. Para eliminar el
conector y las herramientas, proceda de la
siguiente manera:
1. Levante el suelo de carga en la zona decarga. Suelo de carga
NOTA:
El suelo de carga se puede retirar para facil -
itar el acceso al tirar el suelo de carga direct -
amente hacia atrás.
2. Retire la cubierta de almacenamiento de hardware pellizcando el pestillo en el
lado izquierdo y tirando hacia arriba.
Pestillo de la cubierta de almacenamiento del hardware
¡ADVERTENCIA!
No intente cambiar un neumático del
lado del vehículo que está próximo a la
circulación del tráfico. Cuando esté
accionando el gato o cambiando la
rueda, apártese lo suficiente de la
carretera para evitar el peligro de ser
atropellado.
Es peligroso situarse debajo de un vehí -
culo elevado con un gato. El vehículo
podría resbalarse del gato y caer sobre
usted. Esto podría aplastarle. Jamás
exponga ninguna parte del cuerpo
debajo de un vehículo que está sostenido
sobre un gato. Si necesita colocarse
debajo de un vehículo levantado, es
preferible llevarlo a un centro de servicio
donde lo puedan levantar sobre un
elevador.
Jamás arranque o haga funcionar el
motor mientras el vehículo está sobre un
gato.
El gato está diseñado para ser utilizado
como herramienta para cambiar
neumáticos exclusivamente. No debe
utilizarse para elevar el vehículo para
realizar su mantenimiento. El vehículo
debe sujetarse con un gato solamente en
una superficie nivelada. Evite las zonas
con hielo y resbaladizas.
¡ADVERTENCIA! (Continuado)
