JEEP WRANGLER UNLIMITED 2018 Instructieboek (in Dutch)

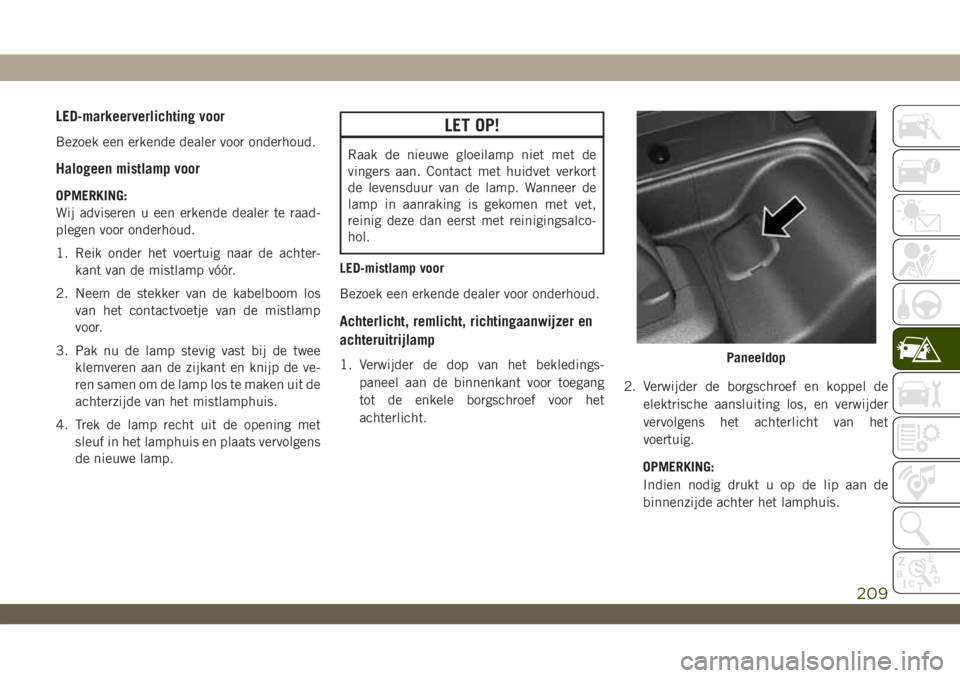

LED-markeerverlichting voor
Bezoek een erkende dealer voor onderhoud.
Halogeen mistlamp voor
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen voor onderhoud.
1. Reik onder het voertuig naar de achter-
kant van de mistlamp vóór.
2. Neem de stekker van de kabelboom los
van het contactvoetje van de mistlamp
voor.
3. Pak nu de lamp stevig vast bij de twee
klemveren aan de zijkant en knijp de ve-
ren samen om de lamp los te maken uit de
achterzijde van het mistlamphuis.
4. Trek de lamp recht uit de opening met
sleuf in het lamphuis en plaats vervolgens
de nieuwe lamp.
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met reinigingsalco-
hol.
LED-mistlamp voor
Bezoek een erkende dealer voor onderhoud.
Achterlicht, remlicht, richtingaanwijzer en
achteruitrijlamp
1. Verwijder de dop van het bekledings-
paneel aan de binnenkant voor toegang
tot de enkele borgschroef voor het
achterlicht.2. Verwijder de borgschroef en koppel de
elektrische aansluiting los, en verwijder
vervolgens het achterlicht van het
voertuig.
OPMERKING:
Indien nodig drukt u op de lip aan de
binnenzijde achter het lamphuis.Paneeldop
209

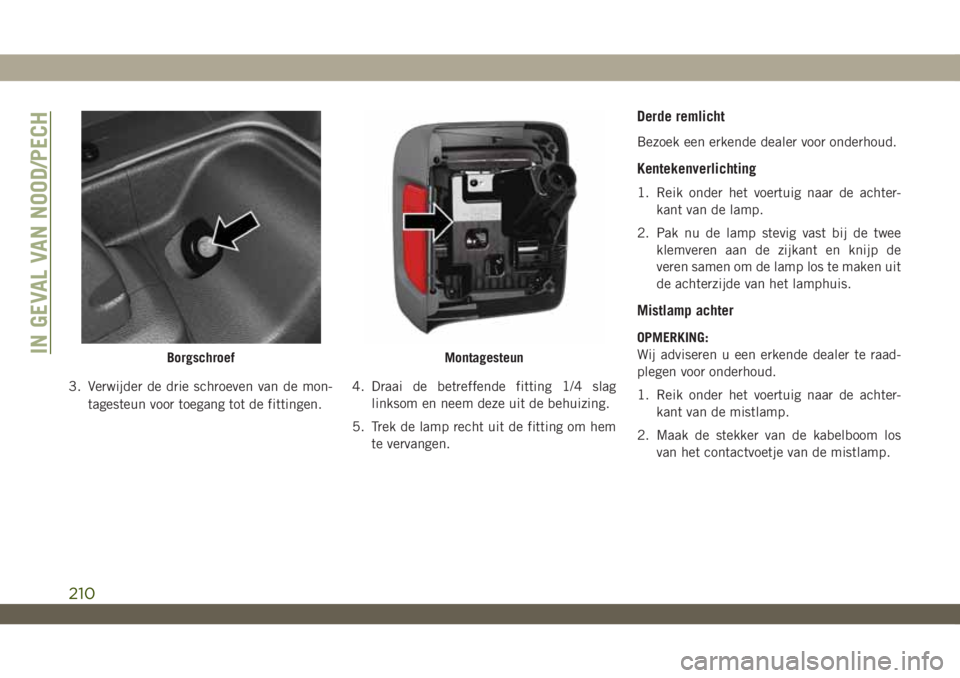

3. Verwijder de drie schroeven van de mon-
tagesteun voor toegang tot de fittingen.4. Draai de betreffende fitting 1/4 slag
linksom en neem deze uit de behuizing.
5. Trek de lamp recht uit de fitting om hem
te vervangen.
Derde remlicht
Bezoek een erkende dealer voor onderhoud.
Kentekenverlichting
1. Reik onder het voertuig naar de achter-
kant van de lamp.
2. Pak nu de lamp stevig vast bij de twee
klemveren aan de zijkant en knijp de
veren samen om de lamp los te maken uit
de achterzijde van het lamphuis.
Mistlamp achter
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen voor onderhoud.
1. Reik onder het voertuig naar de achter-
kant van de mistlamp.
2. Maak de stekker van de kabelboom los
van het contactvoetje van de mistlamp.
BorgschroefMontagesteunIN GEVAL VAN NOOD/PECH
210

3. Draai de fitting 1/4 slag linksom en neem
deze vervolgens uit de behuizing.
4. Trek de lamp recht uit de opening met
sleuf in het lamphuis. Plaats vervolgens
de nieuwe lamp en zet alle onderdelen
weer terug.
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met reinigingsalco-
hol.
ZEKERINGEN
WAARSCHUWING!
• Vervang doorgebrande zekeringen uit-
sluitend door exemplaren met dezelfde
ampèrewaarde. Vervang een zekering
nooit door een zekering met een hogere
WAARSCHUWING!
ampèrewaarde. Vervang een doorge-
brande zekering nooit door een metalen
draad of enig ander materiaal. Als u
nalaat de juiste zekeringen te gebruiken,
kan dit resulteren in ernstig persoonlijk
letsel, brand en/of schade aan eigen-
dommen.
• Voordat u een zekering vervangt, moet u
ervoor zorgen dat het contact is uitge-
schakeld en dat alle andere services zijn
uitgeschakeld.
• Als de vervangen zekering opnieuw door-
brandt, neem dan contact op met een
erkende dealer.
• Als een algemene-beveiligingszekering
voor de veiligheidssystemen (airbagsys-
teem, remsysteem), vermogenseen-
heidssystemen (motorsysteem, versnel-
lingsbaksysteem) of het
besturingssysteem doorbrandt, dient u
contact op te nemen met een erkende
dealer.
Algemene informatie
De zekeringen beschermen elektrische syste-
men tegen een te hoge stroomsterkte.
Als een apparaat niet werkt, moet u het
zekeringselement in de platte zekering con-
troleren op breuk/smelten.
Houd er bovendien rekening mee dat de voer-
tuigaccu leeg kan raken wanneer u aansluit-
contacten gedurende lange tijd gebruikt ter-
wijl de motor uitgeschakeld is.
Stroomverdeelkast (PDC )
De stroomverdeelkast bevindt zich in de mo-
torruimte in de buurt van de accu. Deze kast
bevat patroonzekeringen, minizekeringen en
relais. Op het PDC-deksel is een etiket aan-
gebracht met de locatie, functie en grootte
van elk(e) vervangba(a)r(e) zekering of relais.
211

Locatie Patroonzekering Microzekering Omschrijving
F01 – – Reserve
F02 40 A groen – Startmotor
(*)
F03
– 5 A geelbruinIntelligente accusensor (IBS)
(*)
F04 – 20 A geelBrandstofpomp MTR/FPCM
(*)
F05 – 5 A geelbruin Beveiligingsgateway
(*)
F06 – – Reserve
F07 – 15 A blauw Koelpomp lagetemperatuurradiateur (LTR) — Indien
aanwezig
(*)
F08 – 15 A blauw Transmissieregelmodule TCM-8HP CYGNUS
(*)
F09 – – Reserve
F10 – 15 A blauw Contactschakelaarknooppunt (KIN) / radiofrequentiehub
(RF-HUB) / elektrisch stuurslot (ESCL)
(*)
F11 – 10 A rood UCI-poort (USB en AUX)
F12 – 25 A transparant Hifi-versterker
F13 – – Reserve
F14 – – Reserve
IN GEVAL VAN NOOD/PECH
212

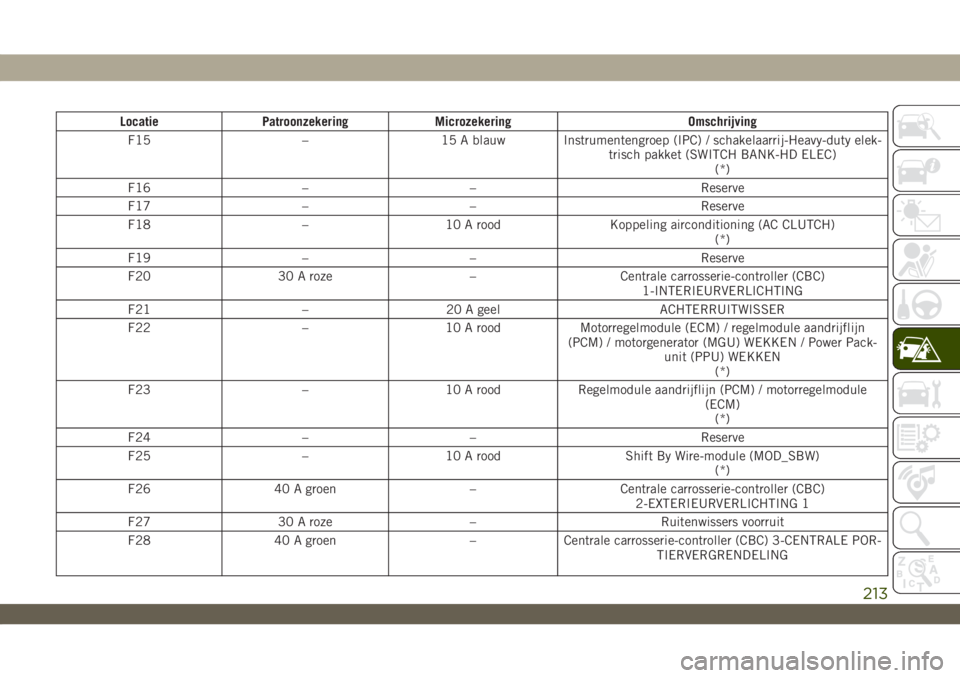

Locatie Patroonzekering Microzekering Omschrijving
F15 – 15 A blauw Instrumentengroep (IPC) / schakelaarrij-Heavy-duty elek-
trisch pakket (SWITCH BANK-HD ELEC)
(*)
F16 – – Reserve
F17 – – Reserve
F18 – 10 A rood Koppeling airconditioning (AC CLUTCH)
(*)
F19 – – Reserve
F20 30 A roze – Centrale carrosserie-controller (CBC)
1-INTERIEURVERLICHTING
F21 – 20 A geel ACHTERRUITWISSER
F22 – 10 A rood Motorregelmodule (ECM) / regelmodule aandrijflijn
(PCM) / motorgenerator (MGU) WEKKEN / Power Pack-
unit (PPU) WEKKEN
(*)
F23 – 10 A rood Regelmodule aandrijflijn (PCM) / motorregelmodule
(ECM)
(*)
F24 – – Reserve
F25 – 10 A rood Shift By Wire-module (MOD_SBW)
(*)
F26 40 A groen – Centrale carrosserie-controller (CBC)
2-EXTERIEURVERLICHTING 1
F27 30 A roze – Ruitenwissers voorruit
F28 40 A groen – Centrale carrosserie-controller (CBC) 3-CENTRALE POR-
TIERVERGRENDELING
213

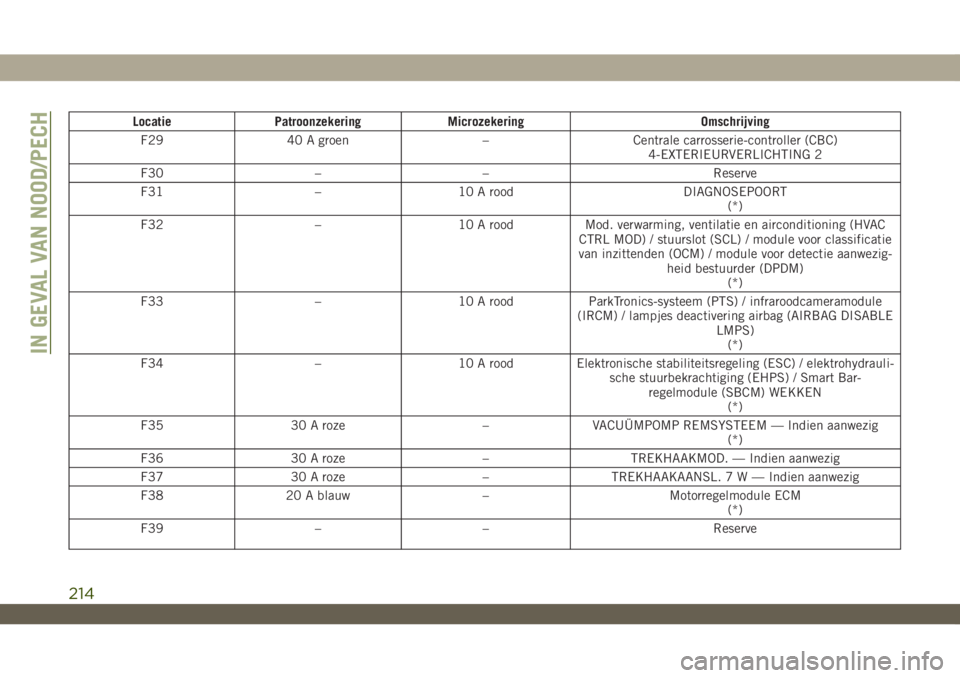

Locatie Patroonzekering Microzekering Omschrijving
F29 40 A groen – Centrale carrosserie-controller (CBC)
4-EXTERIEURVERLICHTING 2
F30 – – Reserve
F31 – 10 A rood DIAGNOSEPOORT
(*)
F32 – 10 A rood Mod. verwarming, ventilatie en airconditioning (HVAC
CTRL MOD) / stuurslot (SCL) / module voor classificatie
van inzittenden (OCM) / module voor detectie aanwezig-
heid bestuurder (DPDM)
(*)
F33 – 10 A rood ParkTronics-systeem (PTS) / infraroodcameramodule
(IRCM) / lampjes deactivering airbag (AIRBAG DISABLE
LMPS)
(*)
F34 – 10 A rood Elektronische stabiliteitsregeling (ESC) / elektrohydrauli-
sche stuurbekrachtiging (EHPS) / Smart Bar-
regelmodule (SBCM) WEKKEN
(*)
F35 30 A roze – VACUÜMPOMP REMSYSTEEM — Indien aanwezig
(*)
F36 30 A roze – TREKHAAKMOD. — Indien aanwezig
F37 30 A roze – TREKHAAKAANSL.7W—Indien aanwezig
F38 20 A blauw – Motorregelmodule ECM
(*)
F39 – – Reserve
IN GEVAL VAN NOOD/PECH
214

Locatie Patroonzekering Microzekering Omschrijving
F40 – 15 A blauw Regelmodule aandrijflijn (DTCM) / asvergrendeling
(AXLE LOC) FT_RR
(*)
F41 – 15 A blauw Instrumentengroep (IC) / beveiligingsgateway (SGW)
WEKKEN
(*)
F42 – 10 A rood Besturingstoevoer vermogensregelrelais (elektrisch
stoppen/starten) / reserve (riemstartgenerator) -- indien
aanwezig
(*)
F43 20 A geel VOEDINGSUITGANG (BAGAGE) ACCU
(*)
F44 – 10 A rood Infraroodcamera (IRCAM) VERWARMING
(*)
F45 – 20 A geel VOEDINGSUITGANG (BAGAGE) ONTST*
(*)
F46 – 10 A rood AUTO HDLP LVL MOD/LVL MTR/HDLP SW
(*)
F47 – – Reserve
F48 – – Reserve
F49 – 10 A rood Controller van het beveiligingssysteem voor inzittenden
ORC
(*)
F50 – 10 A rood HD ACC — Indien aanwezig
(*)
215

Locatie Patroonzekering Microzekering Omschrijving
F51 – 10 A rood Digitale tv (DSRC) / USB / achteruitkijkspiegel (ISRVM) /
kompasmodule (CSGM)
F52 – 20 A geel SIGARETTENAANSTEKER
F53 – – Reserve
F54 – – Reserve
F55 – – Reserve
F56 – 10 A rood BINNENTEMPERATUURSENSOR
F57 – 20 A geel Stoelverw. best.
F58 – 20 A geel Stoelverw. voorpass.
F59 – – Reserve
F60 – 15 A blauw Comfort stuurwielmodule (CSWM) (HTD STR WHEEL)
F61 – 10 A rood Linker dodehoeksensor (LBSS) / rechter dodehoeksensor
(RBSS)
(*)
F62 – – Reserve
F63 – 10 A rood Controller van het beveiligingssysteem voor inzittenden
(*)
F64 – – Reserve
F65 – – Reserve
F66 40 A groen – HVAC-AANJAGERMTR VOOR
(*)
F67 – – Reserve
F68 – – Reserve
IN GEVAL VAN NOOD/PECH
216

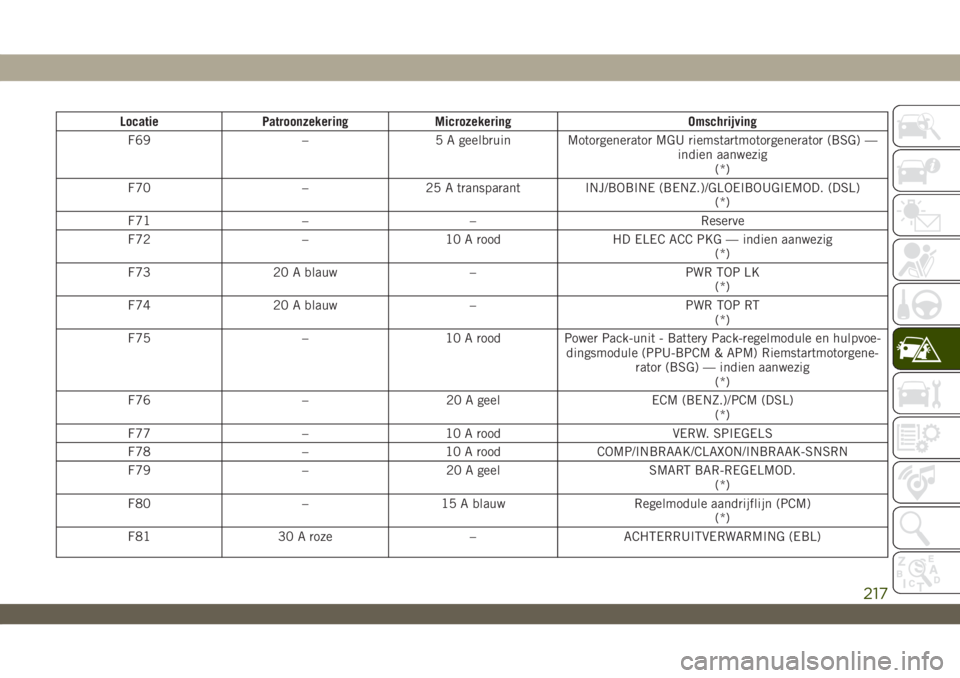

Locatie Patroonzekering Microzekering Omschrijving
F69 – 5 A geelbruin Motorgenerator MGU riemstartmotorgenerator (BSG) —
indien aanwezig
(*)
F70 – 25 A transparant INJ/BOBINE (BENZ.)/GLOEIBOUGIEMOD. (DSL)
(*)
F71 – – Reserve
F72 – 10 A rood HD ELEC ACC PKG — indien aanwezig
(*)
F73 20 A blauw – PWR TOP LK
(*)
F74 20 A blauw – PWR TOP RT
(*)
F75 – 10 A rood Power Pack-unit - Battery Pack-regelmodule en hulpvoe-
dingsmodule (PPU-BPCM & APM) Riemstartmotorgene-
rator (BSG) — indien aanwezig
(*)
F76 – 20 A geel ECM (BENZ.)/PCM (DSL)
(*)
F77 – 10 A rood VERW. SPIEGELS
F78 – 10 A rood COMP/INBRAAK/CLAXON/INBRAAK-SNSRN
F79 – 20 A geel SMART BAR-REGELMOD.
(*)
F80 – 15 A blauw Regelmodule aandrijflijn (PCM)
(*)
F81 30 A roze – ACHTERRUITVERWARMING (EBL)
217

Locatie Patroonzekering Microzekering Omschrijving
F82 30 A roze – BRANDSTOFVERW. — indien aanwezig
(*)
F83 60 A geel BOUGIE — indien aanwezig
(*)
F84 30 A roze – UREUMVERW. REGELEENHEID — indien aanwezig
(*)
F85 – 10 A rood PM-SENSOR — indien aanwezig
(*)
F86 30 A roze – REMVAC. PMP 2 — indien aanwezig
(*)
F87 – 10 A rood TOEVOER/SPOELPMP — indien aanwezig
(*)
F88 20 A blauw – NOx-SENSOR 1/2 — indien aanwezig
(*)
F89 – 10 A rood Regelmodule stuurkolom (SCCM) / cruisecontrol
(CRUISE CTL) / digitale tv (DTV)
(*)
F90 20 A blauw – PARK.LICHT TREKHAAK — indien aanwezig
F91 – 20 A geel CLAXON
F92 40 A groen – HD ACC 2 — indien aanwezig
(*)
F93 40 A groen – HD ACC 1 — indien aanwezig
(*)
F94 – 10 A rood Bandenspanningscontrole (TPM) / RF-hubsysteem (CO-
RAX)
(*)
IN GEVAL VAN NOOD/PECH
218
