JEEP WRANGLER UNLIMITED 2018 Instructieboek (in Dutch)

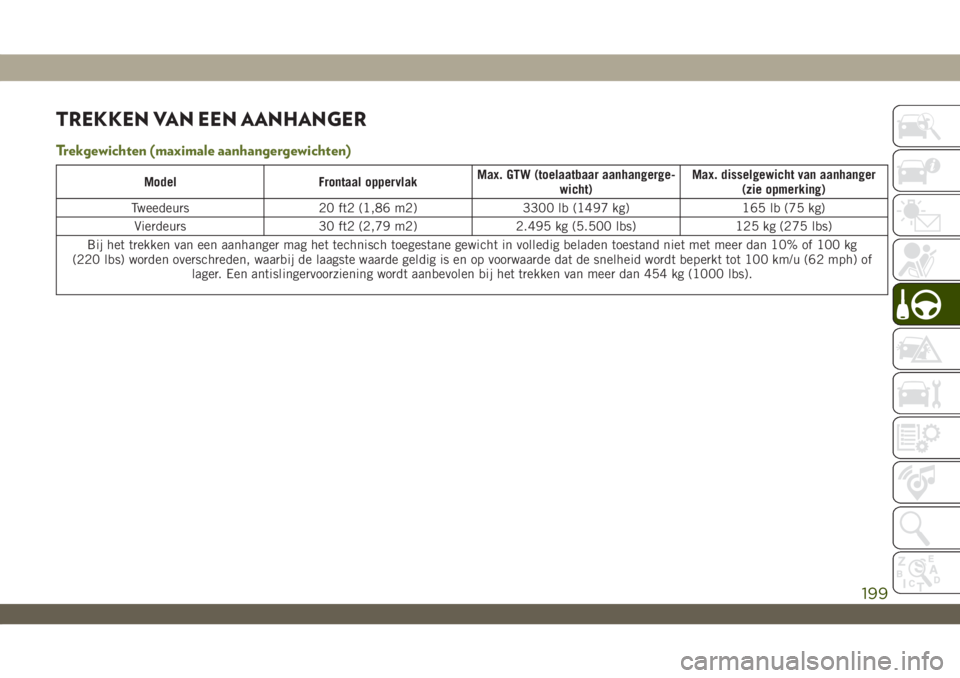

TREKKEN VAN EEN AANHANGER
Trekgewichten (maximale aanhangergewichten)
Model Frontaal oppervlakMax. GTW (toelaatbaar aanhangerge-
wicht)Max. disselgewicht van aanhanger
(zie opmerking)
Tweedeurs 20 ft2 (1,86 m2) 3300 lb (1497 kg) 165 lb (75 kg)
Vierdeurs 30 ft2 (2,79 m2) 2.495 kg (5.500 lbs) 125 kg (275 lbs)
Bij het trekken van een aanhanger mag het technisch toegestane gewicht in volledig beladen toestand niet met meer dan 10% of 100 kg
(220 lbs) worden overschreden, waarbij de laagste waarde geldig is en op voorwaarde dat de snelheid wordt beperkt tot 100 km/u (62 mph) of
lager. Een antislingervoorziening wordt aanbevolen bij het trekken van meer dan 454 kg (1000 lbs).
199

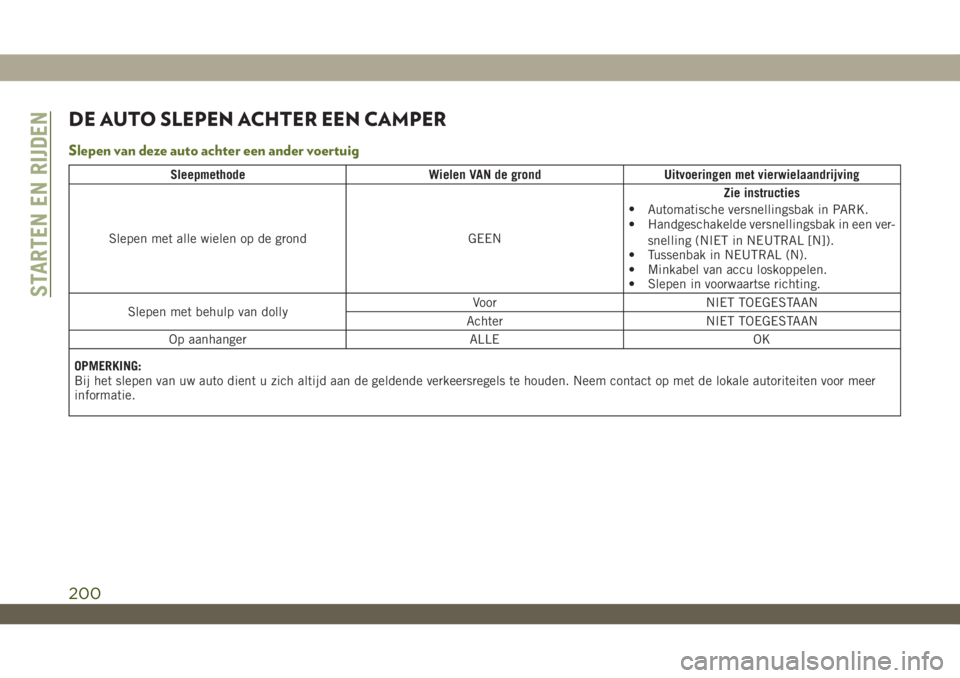

DE AUTO SLEPEN ACHTER EEN CAMPER
Slepen van deze auto achter een ander voertuig
Sleepmethode Wielen VAN de grond Uitvoeringen met vierwielaandrijving
Slepen met alle wielen op de grond GEENZie instructies
•
Automatische versnellingsbak in PARK.
• Handgeschakelde versnellingsbak in een ver-
snelling (NIET in NEUTRAL [N]).
• Tussenbak in NEUTRAL (N).
• Minkabel van accu loskoppelen.
• Slepen in voorwaartse richting.
Slepen met behulp van dollyVoor NIET TOEGESTAAN
Achter NIET TOEGESTAAN
Op aanhanger ALLE OK
OPMERKING:
Bij het slepen van uw auto dient u zich altijd aan de geldende verkeersregels te houden. Neem contact op met de lokale autoriteiten voor meer
informatie.
STARTEN EN RIJDEN
200

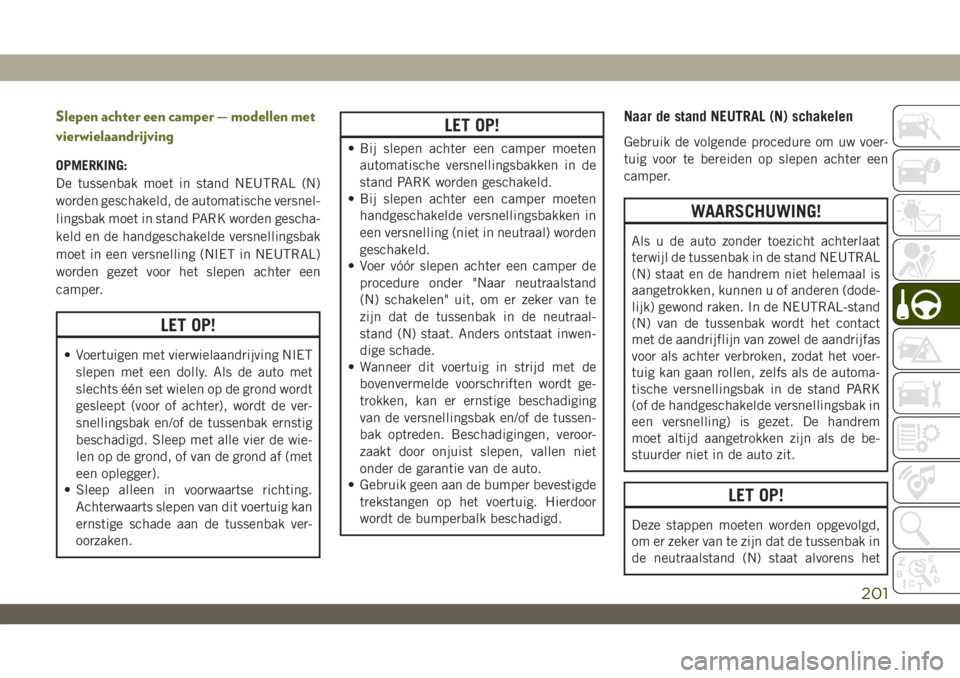

Slepen achter een camper — modellen met
vierwielaandrijving
OPMERKING:
De tussenbak moet in stand NEUTRAL (N)
worden geschakeld, de automatische versnel-
lingsbak moet in stand PARK worden gescha-
keld en de handgeschakelde versnellingsbak
moet in een versnelling (NIET in NEUTRAL)
worden gezet voor het slepen achter een
camper.
LET OP!
• Voertuigen met vierwielaandrijving NIET
slepen met een dolly. Als de auto met
slechts één set wielen op de grond wordt
gesleept (voor of achter), wordt de ver-
snellingsbak en/of de tussenbak ernstig
beschadigd. Sleep met alle vier de wie-
len op de grond, of van de grond af (met
een oplegger).
• Sleep alleen in voorwaartse richting.
Achterwaarts slepen van dit voertuig kan
ernstige schade aan de tussenbak ver-
oorzaken.
LET OP!
• Bij slepen achter een camper moeten
automatische versnellingsbakken in de
stand PARK worden geschakeld.
• Bij slepen achter een camper moeten
handgeschakelde versnellingsbakken in
een versnelling (niet in neutraal) worden
geschakeld.
• Voer vóór slepen achter een camper de
procedure onder "Naar neutraalstand
(N) schakelen" uit, om er zeker van te
zijn dat de tussenbak in de neutraal-
stand (N) staat. Anders ontstaat inwen-
dige schade.
• Wanneer dit voertuig in strijd met de
bovenvermelde voorschriften wordt ge-
trokken, kan er ernstige beschadiging
van de versnellingsbak en/of de tussen-
bak optreden. Beschadigingen, veroor-
zaakt door onjuist slepen, vallen niet
onder de garantie van de auto.
• Gebruik geen aan de bumper bevestigde
trekstangen op het voertuig. Hierdoor
wordt de bumperbalk beschadigd.
Naar de stand NEUTRAL (N) schakelen
Gebruik de volgende procedure om uw voer-
tuig voor te bereiden op slepen achter een
camper.
WAARSCHUWING!
Als u de auto zonder toezicht achterlaat
terwijl de tussenbak in de stand NEUTRAL
(N) staat en de handrem niet helemaal is
aangetrokken, kunnen u of anderen (dode-
lijk) gewond raken. In de NEUTRAL-stand
(N) van de tussenbak wordt het contact
met de aandrijflijn van zowel de aandrijfas
voor als achter verbroken, zodat het voer-
tuig kan gaan rollen, zelfs als de automa-
tische versnellingsbak in de stand PARK
(of de handgeschakelde versnellingsbak in
een versnelling) is gezet. De handrem
moet altijd aangetrokken zijn als de be-
stuurder niet in de auto zit.
LET OP!
Deze stappen moeten worden opgevolgd,
om er zeker van te zijn dat de tussenbak in
de neutraalstand (N) staat alvorens het
201

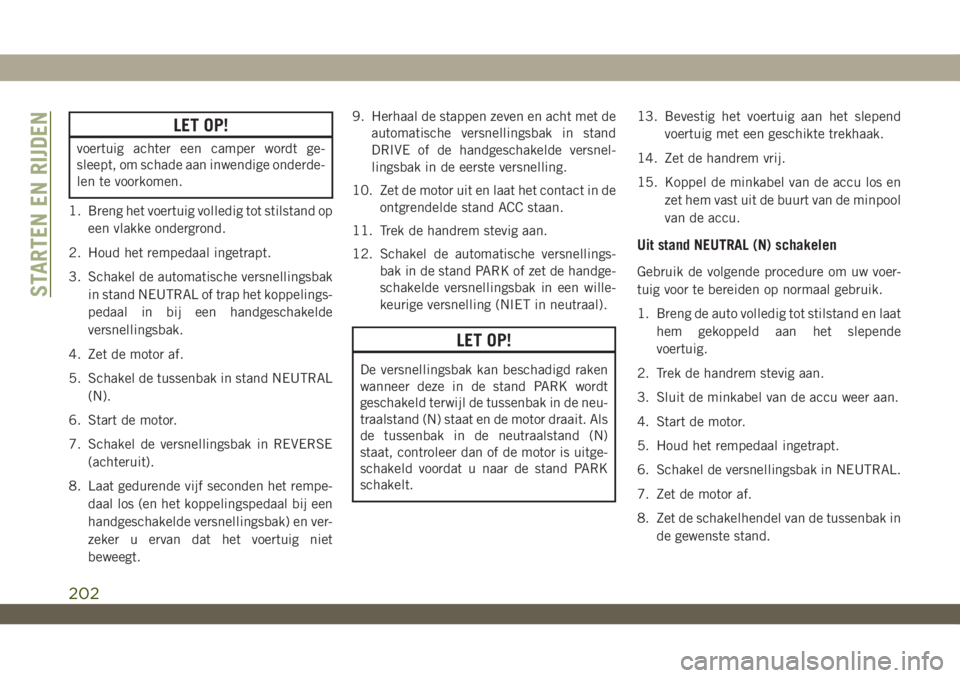

LET OP!
voertuig achter een camper wordt ge-
sleept, om schade aan inwendige onderde-
len te voorkomen.
1. Breng het voertuig volledig tot stilstand op
een vlakke ondergrond.
2. Houd het rempedaal ingetrapt.
3. Schakel de automatische versnellingsbak
in stand NEUTRAL of trap het koppelings-
pedaal in bij een handgeschakelde
versnellingsbak.
4. Zet de motor af.
5. Schakel de tussenbak in stand NEUTRAL
(N).
6. Start de motor.
7. Schakel de versnellingsbak in REVERSE
(achteruit).
8. Laat gedurende vijf seconden het rempe-
daal los (en het koppelingspedaal bij een
handgeschakelde versnellingsbak) en ver-
zeker u ervan dat het voertuig niet
beweegt.9. Herhaal de stappen zeven en acht met de
automatische versnellingsbak in stand
DRIVE of de handgeschakelde versnel-
lingsbak in de eerste versnelling.
10. Zet de motor uit en laat het contact in de
ontgrendelde stand ACC staan.
11. Trek de handrem stevig aan.
12. Schakel de automatische versnellings-
bak in de stand PARK of zet de handge-
schakelde versnellingsbak in een wille-
keurige versnelling (NIET in neutraal).
LET OP!
De versnellingsbak kan beschadigd raken
wanneer deze in de stand PARK wordt
geschakeld terwijl de tussenbak in de neu-
traalstand (N) staat en de motor draait. Als
de tussenbak in de neutraalstand (N)
staat, controleer dan of de motor is uitge-
schakeld voordat u naar de stand PARK
schakelt.13. Bevestig het voertuig aan het slepend
voertuig met een geschikte trekhaak.
14. Zet de handrem vrij.
15. Koppel de minkabel van de accu los en
zet hem vast uit de buurt van de minpool
van de accu.
Uit stand NEUTRAL (N) schakelen
Gebruik de volgende procedure om uw voer-
tuig voor te bereiden op normaal gebruik.
1. Breng de auto volledig tot stilstand en laat
hem gekoppeld aan het slepende
voertuig.
2. Trek de handrem stevig aan.
3. Sluit de minkabel van de accu weer aan.
4. Start de motor.
5. Houd het rempedaal ingetrapt.
6. Schakel de versnellingsbak in NEUTRAL.
7. Zet de motor af.
8. Zet de schakelhendel van de tussenbak in
de gewenste stand.
STARTEN EN RIJDEN
202

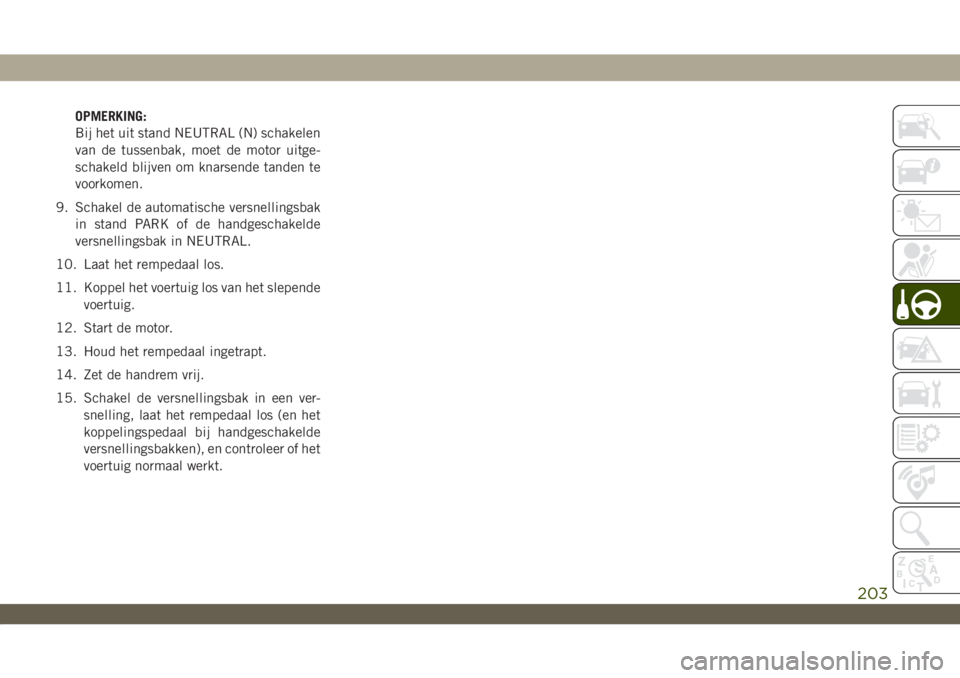

OPMERKING:
Bij het uit stand NEUTRAL (N) schakelen
van de tussenbak, moet de motor uitge-
schakeld blijven om knarsende tanden te
voorkomen.
9. Schakel de automatische versnellingsbak
in stand PARK of de handgeschakelde
versnellingsbak in NEUTRAL.
10. Laat het rempedaal los.
11. Koppel het voertuig los van het slepende
voertuig.
12. Start de motor.
13. Houd het rempedaal ingetrapt.
14. Zet de handrem vrij.
15. Schakel de versnellingsbak in een ver-
snelling, laat het rempedaal los (en het
koppelingspedaal bij handgeschakelde
versnellingsbakken), en controleer of het
voertuig normaal werkt.
203

204

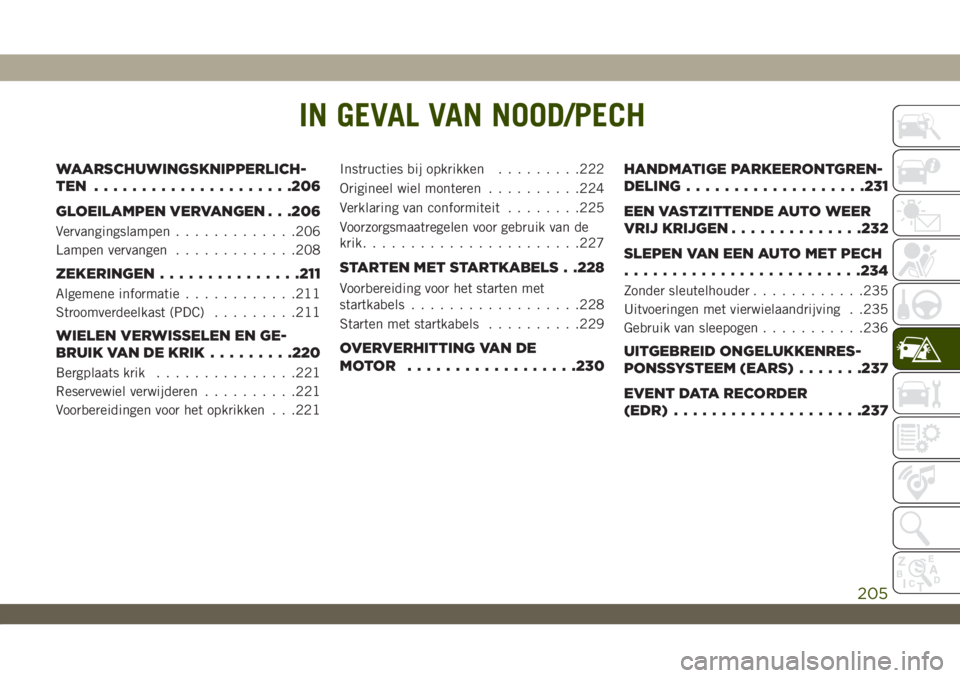

IN GEVAL VAN NOOD/PECH
WAARSCHUWINGSKNIPPERLICH-
TEN .....................206
GLOEILAMPEN VERVANGEN . . .206
Vervangingslampen.............206
Lampen vervangen.............208
ZEKERINGEN...............211
Algemene informatie............211
Stroomverdeelkast (PDC).........211
WIELEN VERWISSELEN EN GE-
BRUIK VAN DE KRIK.........220
Bergplaats krik...............221
Reservewiel verwijderen..........221
Voorbereidingen voor het opkrikken . . .221Instructies bij opkrikken.........222
Origineel wiel monteren..........224
Verklaring van conformiteit........225
Voorzorgsmaatregelen voor gebruik van de
krik.......................227
STARTEN MET STARTKABELS . .228
Voorbereiding voor het starten met
startkabels..................228
Starten met startkabels..........229
OVERVERHITTING VAN DE
MOTOR ..................230HANDMATIGE PARKEERONTGREN-
DELING...................231
EEN VASTZITTENDE AUTO WEER
VRIJ KRIJGEN..............232
SLEPEN VAN EEN AUTO MET PECH
.........................234
Zonder sleutelhouder............235
Uitvoeringen met vierwielaandrijving . .235
Gebruik van sleepogen...........236
UITGEBREID ONGELUKKENRES-
PONSSYSTEEM (EARS).......237
EVENT DATA RECORDER
(EDR)....................237
IN GEVAL VAN NOOD/PECH
205

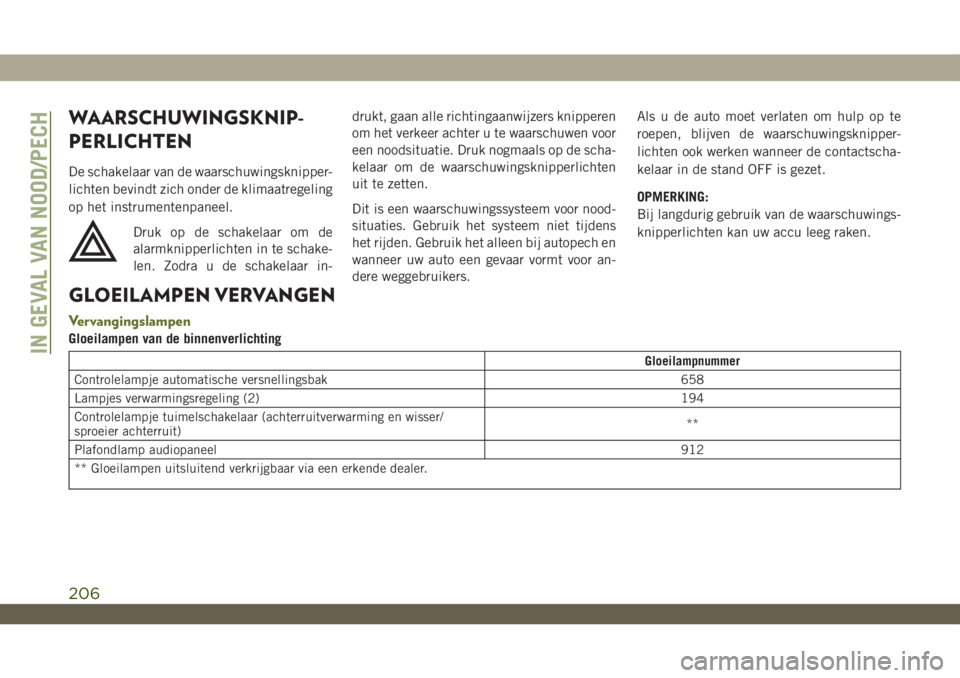

WAARSCHUWINGSKNIP-
PERLICHTEN
De schakelaar van de waarschuwingsknipper-
lichten bevindt zich onder de klimaatregeling
op het instrumentenpaneel.
Druk op de schakelaar om de
alarmknipperlichten in te schake-
len. Zodra u de schakelaar in-drukt, gaan alle richtingaanwijzers knipperen
om het verkeer achter u te waarschuwen voor
een noodsituatie. Druk nogmaals op de scha-
kelaar om de waarschuwingsknipperlichten
uit te zetten.
Dit is een waarschuwingssysteem voor nood-
situaties. Gebruik het systeem niet tijdens
het rijden. Gebruik het alleen bij autopech en
wanneer uw auto een gevaar vormt voor an-
dere weggebruikers.Als u de auto moet verlaten om hulp op te
roepen, blijven de waarschuwingsknipper-
lichten ook werken wanneer de contactscha-
kelaar in de stand OFF is gezet.
OPMERKING:
Bij langdurig gebruik van de waarschuwings-
knipperlichten kan uw accu leeg raken.
GLOEILAMPEN VERVANGEN
Vervangingslampen
Gloeilampen van de binnenverlichting
Gloeilampnummer
Controlelampje automatische versnellingsbak 658
Lampjes verwarmingsregeling (2)194
Controlelampje tuimelschakelaar (achterruitverwarming en wisser/
sproeier achterruit)**
Plafondlamp audiopaneel912
** Gloeilampen uitsluitend verkrijgbaar via een erkende dealer.IN GEVAL VAN NOOD/PECH
206

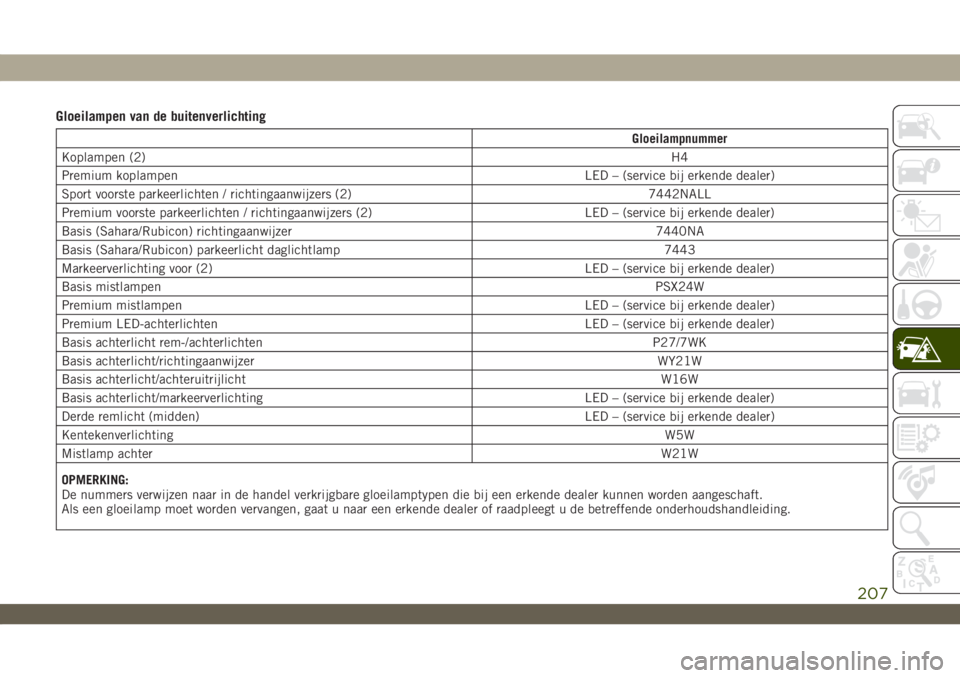

Gloeilampen van de buitenverlichting
Gloeilampnummer
Koplampen (2)H4
Premium koplampen LED – (service bij erkende dealer)
Sport voorste parkeerlichten / richtingaanwijzers (2) 7442NALL
Premium voorste parkeerlichten / richtingaanwijzers (2) LED – (service bij erkende dealer)
Basis (Sahara/Rubicon) richtingaanwijzer 7440NA
Basis (Sahara/Rubicon) parkeerlicht daglichtlamp 7443
Markeerverlichting voor (2) LED – (service bij erkende dealer)
Basis mistlampenPSX24W
Premium mistlampen LED – (service bij erkende dealer)
Premium LED-achterlichten LED – (service bij erkende dealer)
Basis achterlicht rem-/achterlichten P27/7WK
Basis achterlicht/richtingaanwijzer WY21W
Basis achterlicht/achteruitrijlichtW16W
Basis achterlicht/markeerverlichting LED – (service bij erkende dealer)
Derde remlicht (midden) LED – (service bij erkende dealer)
KentekenverlichtingW5W
Mistlamp achterW21W
OPMERKING:
De nummers verwijzen naar in de handel verkrijgbare gloeilamptypen die bij een erkende dealer kunnen worden aangeschaft.
Als een gloeilamp moet worden vervangen, gaat u naar een erkende dealer of raadpleegt u de betreffende onderhoudshandleiding.
207

Lampen vervangen
OPMERKING:
Onder bepaalde weersomstandigheden kun-
nen de lenzen beslaan. Normaliter lost dit
zich weer op wanneer de weersomstandighe-
den veranderen en de condens weer ver-
dampt. Het inschakelen van de lampen ver-
snelt het ontwasemingsproces meestal.
Halogeen koplampen
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen voor onderhoud.
1. Open de motorkap en ondersteun deze
met de motorkapsteun.
2. Verwijder de voorgrille. Draai de borgin-
gen aan de bovenzijde 1/4 slag linksom en
verwijder deze.
3. Trek de onderkant van de grille los, te
beginnen aan een kant en zo verder wer-
kend naar de andere kant.4. Verwijder de drie schroeven waarmee de
koplamp aan de auto is bevestigd.
5. Neem de lamp uit de auto.
6. Neem de lamp uit de kraag.
7. Pak de lamp en draai deze een kwartslag
linksom.
8. Trek de lamp uit de behuizing.
9. Duw het borglipje van de connector naar
de ontgrendelpositie.
10. Koppel de connector los van de lamp.
11. Druk de connector op de fitting van de
nieuwe lamp en duw het borglipje van de
connector naar de vergrendelpositie.
LET OP!
Raak de nieuwe gloeilamp niet met de
vingers aan. Contact met huidvet verkort
de levensduur van de lamp. Wanneer de
lamp in aanraking is gekomen met vet,
reinig deze dan eerst met reinigingsalco-
hol.
12. Breng de lampbehuizing weer aan. Draai
de lamp een kwartslag rechtsom.
Parkeerlichten / richtingaanwijzers vóór
OPMERKING:
Wij adviseren u een erkende dealer te raad-
plegen voor onderhoud.
1. Verwijder de voorste wielkuipbevestigin-
gen voor toegang tot de fittingen.
2. Draai de fitting 1/4 slag linksom en neem
deze uit de behuizing. Trek de lamp recht
uit de fitting om hem te vervangen.
Wielkuip
IN GEVAL VAN NOOD/PECH
208
