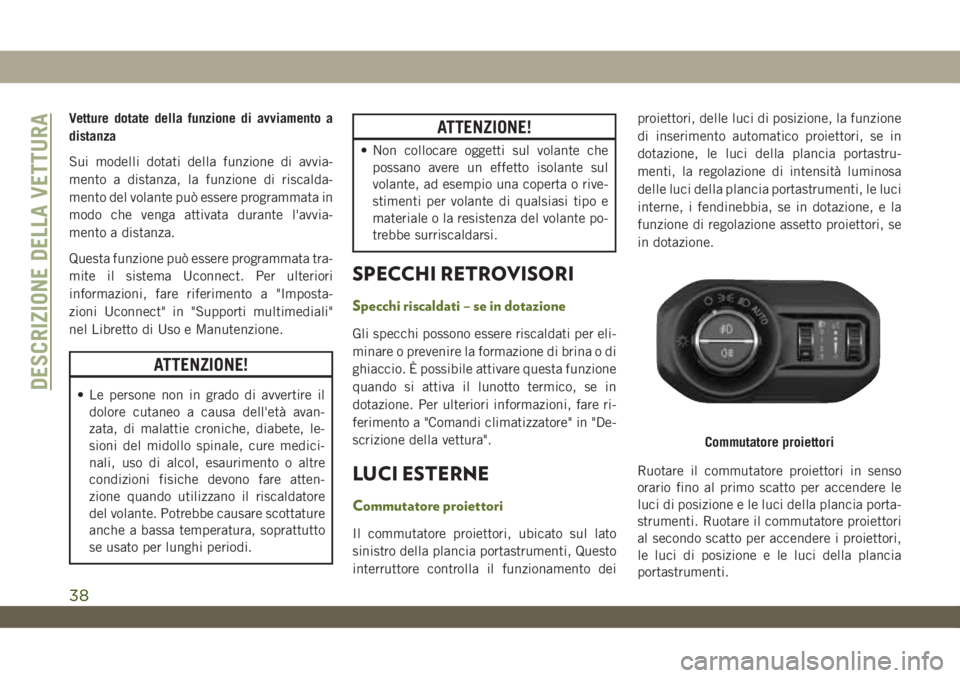

Vetture dotate della funzione di avviamento a
distanza
Sui modelli dotati della funzione di avvia-
mento a distanza, la funzione di riscalda-
mento del volante può essere programmata in
modo che venga attivata durante l'avvia-
mento a distanza.
Questa funzione può essere programmata tra-
mite il sistema Uconnect. Per ulteriori
informazioni, fare riferimento a "Imposta-
zioni Uconnect" in "Supporti multimediali"
nel Libretto di Uso e Manutenzione.
ATTENZIONE!
• Le persone non in grado di avvertire il
dolore cutaneo a causa dell'età avan-
zata, di malattie croniche, diabete, le-
sioni del midollo spinale, cure medici-
nali, uso di alcol, esaurimento o altre
condizioni fisiche devono fare atten-
zione quando utilizzano il riscaldatore
del volante. Potrebbe causare scottature
anche a bassa temperatura, soprattutto
se usato per lunghi periodi.
ATTENZIONE!
• Non collocare oggetti sul volante che
possano avere un effetto isolante sul
volante, ad esempio una coperta o rive-
stimenti per volante di qualsiasi tipo e
materiale o la resistenza del volante po-
trebbe surriscaldarsi.
SPECCHI RETROVISORI
Specchi riscaldati – se in dotazione
Gli specchi possono essere riscaldati per eli-
minare o prevenire la formazione di brina o di
ghiaccio. È possibile attivare questa funzione
quando si attiva il lunotto termico, se in
dotazione. Per ulteriori informazioni, fare ri-
ferimento a "Comandi climatizzatore" in "De-
scrizione della vettura".
LUCI ESTERNE
Commutatore proiettori
Il commutatore proiettori, ubicato sul lato
sinistro della plancia portastrumenti, Questo
interruttore controlla il funzionamento deiproiettori, delle luci di posizione, la funzione
di inserimento automatico proiettori, se in
dotazione, le luci della plancia portastru-
menti, la regolazione di intensità luminosa
delle luci della plancia portastrumenti, le luci
interne, i fendinebbia, se in dotazione, e la
funzione di regolazione assetto proiettori, se
in dotazione.
Ruotare il commutatore proiettori in senso
orario fino al primo scatto per accendere le
luci di posizione e le luci della plancia porta-
strumenti. Ruotare il commutatore proiettori
al secondo scatto per accendere i proiettori,
le luci di posizione e le luci della plancia
portastrumenti.
Commutatore proiettori
DESCRIZIONE DELLA VETTURA
38
Page 42 of 397

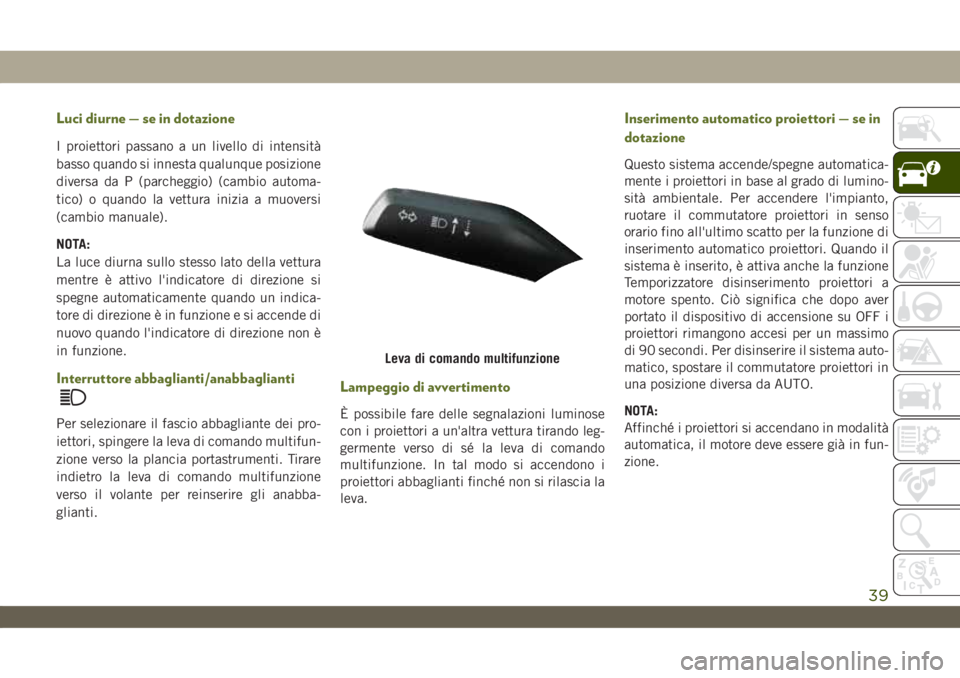

Luci diurne — se in dotazione
I proiettori passano a un livello di intensità
basso quando si innesta qualunque posizione
diversa da P (parcheggio) (cambio automa-
tico) o quando la vettura inizia a muoversi
(cambio manuale).
NOTA:
La luce diurna sullo stesso lato della vettura
mentre è attivo l'indicatore di direzione si
spegne automaticamente quando un indica-
tore di direzione è in funzione e si accende di
nuovo quando l'indicatore di direzione non è
in funzione.
Interruttore abbaglianti/anabbaglianti
Per selezionare il fascio abbagliante dei pro-
iettori, spingere la leva di comando multifun-
zione verso la plancia portastrumenti. Tirare
indietro la leva di comando multifunzione
verso il volante per reinserire gli anabba-
glianti.
Lampeggio di avvertimento
È possibile fare delle segnalazioni luminose
con i proiettori a un'altra vettura tirando leg-
germente verso di sé la leva di comando
multifunzione. In tal modo si accendono i
proiettori abbaglianti finché non si rilascia la
leva.
Inserimento automatico proiettori — se in
dotazione
Questo sistema accende/spegne automatica-
mente i proiettori in base al grado di lumino-
sità ambientale. Per accendere l'impianto,
ruotare il commutatore proiettori in senso
orario fino all'ultimo scatto per la funzione di
inserimento automatico proiettori. Quando il
sistema è inserito, è attiva anche la funzione
Temporizzatore disinserimento proiettori a
motore spento. Ciò significa che dopo aver
portato il dispositivo di accensione su OFF i
proiettori rimangono accesi per un massimo
di 90 secondi. Per disinserire il sistema auto-
matico, spostare il commutatore proiettori in
una posizione diversa da AUTO.
NOTA:
Affinché i proiettori si accendano in modalità
automatica, il motore deve essere già in fun-
zione.
Leva di comando multifunzione
39
Page 43 of 397

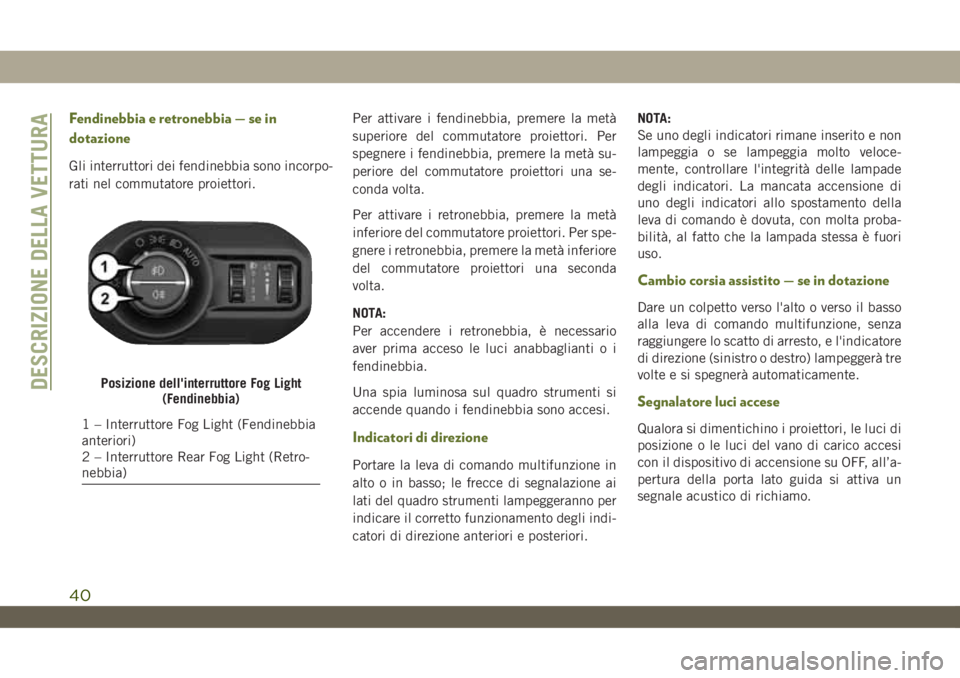

Fendinebbia e retronebbia — se in
dotazione
Gli interruttori dei fendinebbia sono incorpo-
rati nel commutatore proiettori.Per attivare i fendinebbia, premere la metà
superiore del commutatore proiettori. Per
spegnere i fendinebbia, premere la metà su-
periore del commutatore proiettori una se-
conda volta.
Per attivare i retronebbia, premere la metà
inferiore del commutatore proiettori. Per spe-
gnere i retronebbia, premere la metà inferiore
del commutatore proiettori una seconda
volta.
NOTA:
Per accendere i retronebbia, è necessario
aver prima acceso le luci anabbaglianti o i
fendinebbia.
Una spia luminosa sul quadro strumenti si
accende quando i fendinebbia sono accesi.
Indicatori di direzione
Portare la leva di comando multifunzione in
alto o in basso; le frecce di segnalazione ai
lati del quadro strumenti lampeggeranno per
indicare il corretto funzionamento degli indi-
catori di direzione anteriori e posteriori.NOTA:
Se uno degli indicatori rimane inserito e non
lampeggia o se lampeggia molto veloce-
mente, controllare l'integrità delle lampade
degli indicatori. La mancata accensione di
uno degli indicatori allo spostamento della
leva di comando è dovuta, con molta proba-
bilità, al fatto che la lampada stessa è fuori
uso.
Cambio corsia assistito — se in dotazione
Dare un colpetto verso l'alto o verso il basso
alla leva di comando multifunzione, senza
raggiungere lo scatto di arresto, e l'indicatore
di direzione (sinistro o destro) lampeggerà tre
volte e si spegnerà automaticamente.
Segnalatore luci accese
Qualora si dimentichino i proiettori, le luci di
posizione o le luci del vano di carico accesi
con il dispositivo di accensione su OFF, all’a-
pertura della porta lato guida si attiva un
segnale acustico di richiamo.
Posizione dell'interruttore Fog Light
(Fendinebbia)
1 – Interruttore Fog Light (Fendinebbia
anteriori)
2 – Interruttore Rear Fog Light (Retro-
nebbia)
DESCRIZIONE DELLA VETTURA
40
Page 44 of 397
Sistema di regolazione assetto fari — se in
dotazione
la vettura può essere dotata di un impianto di
regolazione assetto fari. Questo sistema con-
sente al conducente di mantenere la posi-
zione corretta del fascio luminoso dei proiet-
tori rispetto alla superficie della strada
indipendentemente dal carico della vettura.
L'interruttore di comando si trova sulla plan-
cia portastrumenti accanto al comando di
regolazione luminosità.Per la regolazione, ruotare l'interruttore di
comando fino a far coincidere l'indicatore
con il numero corrispondente alla condizione
di carico della vettura, secondo quanto ripor-
tato nella tabella.
0/1Solo conducente o
conducente e passeg-
gero anteriore.
2Tutti gli occupanti a
bordo, più un carico
distribuito in modo
uniforme nel vano
bagagli. Il peso com-
plessivo dei passeg-
geri e del carico non
supera la portata
massima della vet-
tura.
3Conducente, più un
carico distribuito in
modo uniforme nel
vano bagagli. Il peso
complessivo del con-
ducente e del carico
non supera la portata
massima della vet-
tura.
TERGICRISTALLI E
LAVACRISTALLI
La leva di comando tergi/lavacristalli si trova
sul lato destro del piantone dello sterzo. I
tergicristalli anteriori si attivano ruotando un
interruttore situato all'estremità della leva.
Per ulteriori informazioni sull'utilizzo del
lava/tergilunotto, vedere "Tergi/lavalunotto".
Commutatore di regolazione assetto
proiettoriLeva tergi/lavacristalli
41
Page 45 of 397

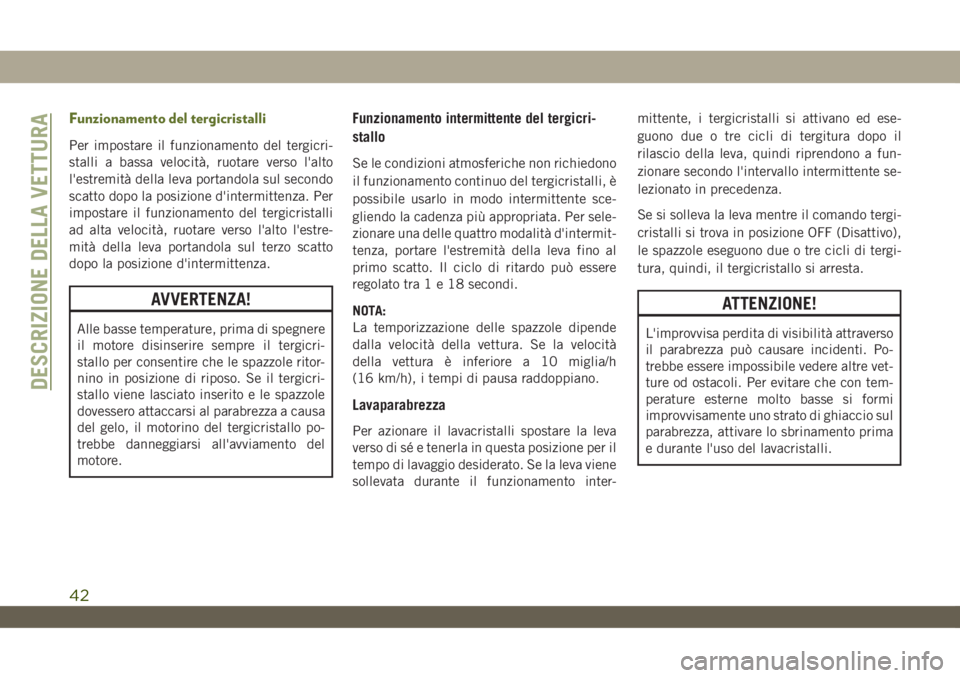

Funzionamento del tergicristalli
Per impostare il funzionamento del tergicri-
stalli a bassa velocità, ruotare verso l'alto
l'estremità della leva portandola sul secondo
scatto dopo la posizione d'intermittenza. Per
impostare il funzionamento del tergicristalli
ad alta velocità, ruotare verso l'alto l'estre-
mità della leva portandola sul terzo scatto
dopo la posizione d'intermittenza.
AVVERTENZA!
Alle basse temperature, prima di spegnere
il motore disinserire sempre il tergicri-
stallo per consentire che le spazzole ritor-
nino in posizione di riposo. Se il tergicri-
stallo viene lasciato inserito e le spazzole
dovessero attaccarsi al parabrezza a causa
del gelo, il motorino del tergicristallo po-
trebbe danneggiarsi all'avviamento del
motore.
Funzionamento intermittente del tergicri-
stallo
Se le condizioni atmosferiche non richiedono
il funzionamento continuo del tergicristalli, è
possibile usarlo in modo intermittente sce-
gliendo la cadenza più appropriata. Per sele-
zionare una delle quattro modalità d'intermit-
tenza, portare l'estremità della leva fino al
primo scatto. Il ciclo di ritardo può essere
regolato tra1e18secondi.
NOTA:
La temporizzazione delle spazzole dipende
dalla velocità della vettura. Se la velocità
della vettura è inferiore a 10 miglia/h
(16 km/h), i tempi di pausa raddoppiano.
Lavaparabrezza
Per azionare il lavacristalli spostare la leva
verso di sé e tenerla in questa posizione per il
tempo di lavaggio desiderato. Se la leva viene
sollevata durante il funzionamento inter-mittente, i tergicristalli si attivano ed ese-
guono due o tre cicli di tergitura dopo il
rilascio della leva, quindi riprendono a fun-
zionare secondo l'intervallo intermittente se-
lezionato in precedenza.
Se si solleva la leva mentre il comando tergi-
cristalli si trova in posizione OFF (Disattivo),
le spazzole eseguono due o tre cicli di tergi-
tura, quindi, il tergicristallo si arresta.
ATTENZIONE!
L'improvvisa perdita di visibilità attraverso
il parabrezza può causare incidenti. Po-
trebbe essere impossibile vedere altre vet-
ture od ostacoli. Per evitare che con tem-
perature esterne molto basse si formi
improvvisamente uno strato di ghiaccio sul
parabrezza, attivare lo sbrinamento prima
e durante l'uso del lavacristalli.
DESCRIZIONE DELLA VETTURA
42
Page 46 of 397
Funzionamento a ciclo singolo
Spingere verso l'alto la leva tergicristalli per
attivare un ciclo singolo per la tergitura di
goccioline di nebbia o di spruzzi provocati dal
passaggio di una vettura. I tergicristalli con-
tinueranno a funzionare fino a quando la leva
verrà tenuta in questa posizione.
NOTA:
Il funzionamento a ciclo singolo non attiva la
pompa lavacristalli, quindi il liquido lavacri-
stalli non verrà spruzzato sul parabrezza. È
necessario utilizzare la funzione di lavaggio
per spruzzare il liquido lavacristalli sul para-
brezza.
Tergi/lavalunotto — se in dotazione
Un commutatore a rotazione nella parte cen-
trale della leva di comando tergi/lavacristalli
controlla il funzionamento del tergi/
lavalunotto.
Ruotare verso l'alto il commutatore fino al
primo scatto per azionare il funzionamento
intermittente e fino al secondo scatto per
azionare il funzionamento continuo del tergi-
lunotto.
Per attivare il lavalunotto, spingere la leva
tergicristallo verso la plancia portastrumenti.
La pompa del tergi e lavacristallo continua a
funzionare fino a quando non si rilascia la
leva.Portando il dispositivo di accensione in posi-
zione OFF (Spento) mentre il tergilunotto è in
funzione, quest'ultimo ritornerà automatica-
mente nella posizione di riposo. Al riavvio
della vettura, il tergilunotto ripristina la fun-
zione corrispondente all'impostazione dell'in-
terruttore.
43
Page 47 of 397
COMANDI
CLIMATIZZATORE
Panoramica dei comandi del climatizzatore
automatico
L'impianto di climatizzazione consente di re-
golare la temperatura, il flusso e la direzione
di diffusione dell'aria in circolo nella vettura.
I comandi si trovano sulla plancia portastru-
menti, sotto l'autoradio.
Comandi climatizzatore automatico
DESCRIZIONE DELLA VETTURA
44
Page 48 of 397
Descrizioni dei comandi automatici
Icona Descrizione
MAX
A/CPulsante MAX A/C
Premere per modificare l'impostazione più fredda; la spia MAX A/C si illumina quando la funzione è attiva. Premendo
nuovamente questo pulsante, il funzionamento MAX A/C passa alla modalità Manual (Manuale) e la spia MAX A/C si
spegne.
A/CPulsante A/C
Premere e rilasciare per modificare l'impostazione corrente. La spia si accende quando l'impianto A/C è acceso.
Comandi climatizzatore automatico di
Uconnect 4 con display da 7"Comandi climatizzatore automatico di
Uconnect 4C/4C NAV con display da 8,4"
45
Page 49 of 397
Icona Descrizione
Pulsante di ricircolo
Premere e rilasciare questo pulsante sul touch screen o premere il pulsante sulla mostrina di comando per passare dalla
modalità Recirculation (Ricircolo) alla modalità
Outside Air (Aria esterna) e viceversa. È possibile utilizzare la modalità Recirculation (Ricircolo) quando all'esterno sono
presenti condizioni quali fumo, odori, polvere o umidità elevata. La funzione di ricircolo può essere utilizzata in tutte le
modalità. È possibile deselezionare manualmente il condizionatore aria senza interferire nella selezione della distribu-
zione dell'aria. L'uso continuativo della modalità ricircolo può rendere viziata l'aria all'interno della vettura e favorire
l'appannamento dei cristalli. Si sconsiglia quindi l'uso prolungato di questa funzione.
Pulsante AUTO (Automatico)
Controlla automaticamente la temperatura interna nell'abitacolo regolando la distribuzione e la quantità del flusso d'a-
ria. Azionando questo pulsante il sistema passa dalla modalità Manual (Manuale) alla modalità Automatic (Automatica)
e viceversa. Per ulteriori informazioni fare riferimento a "Funzionamento automatico" in questo capitolo.
FRONT
Pulsante sbrinamento anteriore
Premere e rilasciare il pulsante sul touch screen, o premere e rilasciare il pulsante sulla mostrina di comando, per por-
tare l'impostazione del flusso d'aria corrente sulla modalità Defrost (Sbrinamento). La spia si accende quando questa
funzione è attiva. Il flusso dell'aria proviene dalla base del parabrezza e dalle bocchette dei cristalli laterali. Quando
viene selezionata la modalità Defrost (Sbrinamento), la velocità della ventola può aumentare. Per favorire il rapido sbri-
namento e disappannamento del parabrezza e dei cristalli laterali, regolare la temperatura dell'aria ai valori massimi.
Quando si usa il pulsante della modalità Front Defrost (Sbrinamento anteriore), l'impianto di climatizzazione torna al-
l'impostazione precedente.
REAR
Pulsante sbrinamento posteriore
Premere e rilasciare il pulsante sul touch screen, o premere e rilasciare il pulsante sulla mostrina di comando, per ac-
cendere il lunotto termico e gli specchi retrovisori esterni riscaldati (se in dotazione). Quando il lunotto termico è atti-
vato (ON) si accende una spia. Il lunotto termico si disattiva automaticamente dopo dieci minuti.
DESCRIZIONE DELLA VETTURA
46
Page 50 of 397
Icona Descrizione
Pulsanti Up (Aumento) e Down (Abbassamento) della temperatura lato guida e lato passeggero
Consentono al conducente e al passeggero di regolare la temperatura in modo indipendente. Premere il pulsante rosso
sulla mostrina di comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante
Red Arrow (Freccia rossa) sul touch screen per impostare temperature più alte. Premere il pulsante blu sulla mostrina di
comando o sul touch screen oppure premere e far scorrere la barra della temperatura verso il pulsante Blue Arrow (Frec-
cia blu) sul touch screen per impostare temperature più basse.
Pulsante SYNC
Premere il pulsante SYNC (Sincronizzazione) sul touch screen per attivare/disattivare la funzione di sincronizzazione. La
spia SYNC (Sincronizzazione) si illumina quando questa funzione è attivata. La spia SYNC (Sincronizzazione) consente
di sincronizzare l'impostazione della temperatura del lato passeggero con quella lato guida. Cambiando l'impostazione
della temperatura lato passeggero in modalità SYNC (Sincronizzazione) si esce automaticamente da questa funzione.
Manopola mostrina di
comando
Pulsanti sul touch screen
Comando ventola
Blower Control (Comando ventola) serve a regolare il flusso di aria nell'impianto di climatizzazione. La ventola ha sette
velocità. Le velocità possono essere selezionate utilizzando la manopola di comando ventola sulla mostrina di comando
o i pulsanti sul touch screen.
•Mostrina di comando:la velocità della ventola aumenta ruotando la manopola di comando in senso orario, partendo
dall'impostazione minima. La velocità della ventola diminuisce ruotando la manopola di comando in senso antiorario.
•Touch screen:utilizzare l'icona piccola per diminuire l'impostazione della ventola e l'icona grande per aumentarla. La
ventola può essere selezionata anche premendo la barra della ventola tra le icone.
Comando modalità
Premere il pulsante per regolare la distribuzione del flusso d'aria. La modalità di distribuzione del flusso d'aria può es-
sere regolata in modo tale che l'aria affluisca dalle bocchette sulla plancia portastrumenti, dalle prese al pavimento e
dalle bocchette di sbrinamento e disappannamento.
47
