JEEP WRANGLER UNLIMITED 2019 Libretto Uso Manutenzione (in Italian)

68

DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
DISPLAY QUADRO STRUMENTI . .70
Posizione e comandi del display quadro
strumenti....................70
Voci selezionabili dal display quadro
strumenti....................71
Display Diesel.................72
Messaggi filtro antiparticolato diesel
(DPF)......................73
SPIE E MESSAGGI DI AVVISO....73
Spie rosse...................73
Spie gialle...................77
Spie gialle...................81
Spie verdi....................83
Spie bianche..................84
Spie blu.....................85
Spie grigie...................86
SISTEMA DIAGNOSTICO DI BORDO
—OBDII ..................86
Sicurezza informatica del sistema
diagnostico di bordo (OBD II)........87
CONTROLLO DELLE EMISSIONI E
MANUTENZIONE
PROGRAMMATA.............87
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
69

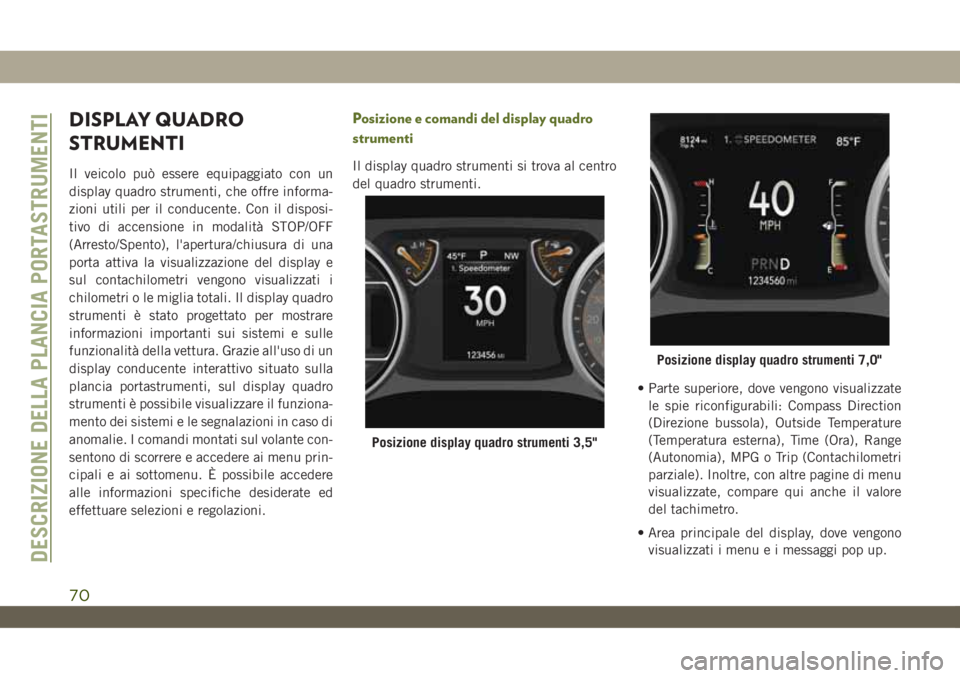

DISPLAY QUADRO
STRUMENTI
Il veicolo può essere equipaggiato con un
display quadro strumenti, che offre informa-
zioni utili per il conducente. Con il disposi-
tivo di accensione in modalità STOP/OFF
(Arresto/Spento), l'apertura/chiusura di una
porta attiva la visualizzazione del display e
sul contachilometri vengono visualizzati i
chilometri o le miglia totali. Il display quadro
strumenti è stato progettato per mostrare
informazioni importanti sui sistemi e sulle
funzionalità della vettura. Grazie all'uso di un
display conducente interattivo situato sulla
plancia portastrumenti, sul display quadro
strumenti è possibile visualizzare il funziona-
mento dei sistemi e le segnalazioni in caso di
anomalie. I comandi montati sul volante con-
sentono di scorrere e accedere ai menu prin-
cipali e ai sottomenu. È possibile accedere
alle informazioni specifiche desiderate ed
effettuare selezioni e regolazioni.
Posizione e comandi del display quadro
strumenti
Il display quadro strumenti si trova al centro
del quadro strumenti.
• Parte superiore, dove vengono visualizzate
le spie riconfigurabili: Compass Direction
(Direzione bussola), Outside Temperature
(Temperatura esterna), Time (Ora), Range
(Autonomia), MPG o Trip (Contachilometri
parziale). Inoltre, con altre pagine di menu
visualizzate, compare qui anche il valore
del tachimetro.
• Area principale del display, dove vengono
visualizzati i menu e i messaggi pop up.
Posizione display quadro strumenti 3,5"
Posizione display quadro strumenti 7,0"
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
70

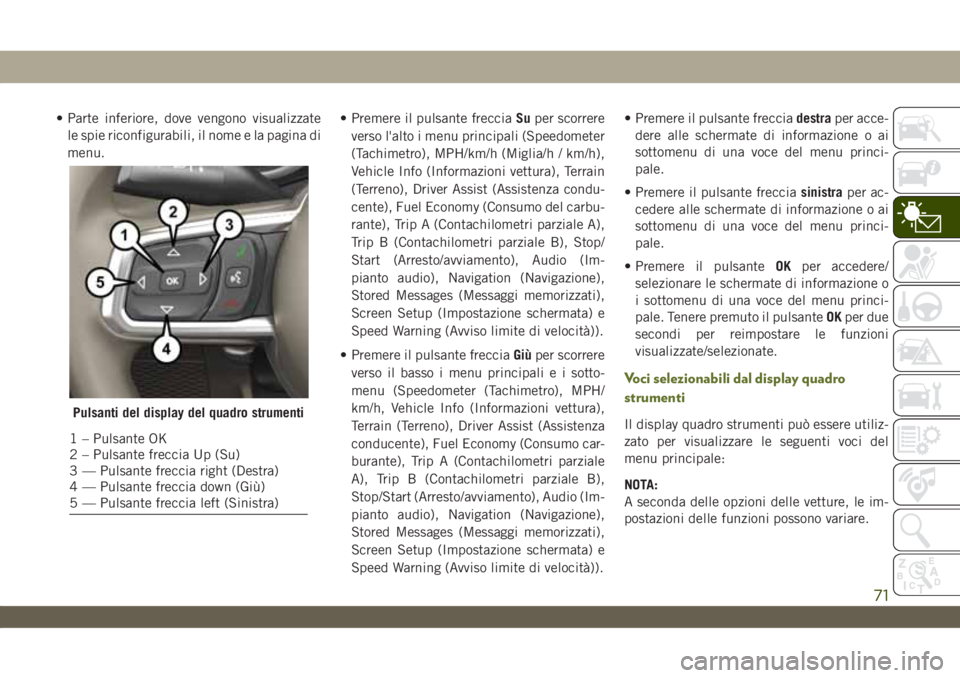

• Parte inferiore, dove vengono visualizzate
le spie riconfigurabili, il nome e la pagina di
menu.• Premere il pulsante frecciaSuper scorrere
verso l'alto i menu principali (Speedometer
(Tachimetro), MPH/km/h (Miglia/h / km/h),
Vehicle Info (Informazioni vettura), Terrain
(Terreno), Driver Assist (Assistenza condu-
cente), Fuel Economy (Consumo del carbu-
rante), Trip A (Contachilometri parziale A),
Trip B (Contachilometri parziale B), Stop/
Start (Arresto/avviamento), Audio (Im-
pianto audio), Navigation (Navigazione),
Stored Messages (Messaggi memorizzati),
Screen Setup (Impostazione schermata) e
Speed Warning (Avviso limite di velocità)).
• Premere il pulsante frecciaGiùper scorrere
verso il basso i menu principali e i sotto-
menu (Speedometer (Tachimetro), MPH/
km/h, Vehicle Info (Informazioni vettura),
Terrain (Terreno), Driver Assist (Assistenza
conducente), Fuel Economy (Consumo car-
burante), Trip A (Contachilometri parziale
A), Trip B (Contachilometri parziale B),
Stop/Start (Arresto/avviamento), Audio (Im-
pianto audio), Navigation (Navigazione),
Stored Messages (Messaggi memorizzati),
Screen Setup (Impostazione schermata) e
Speed Warning (Avviso limite di velocità)).• Premere il pulsante frecciadestraper acce-
dere alle schermate di informazione o ai
sottomenu di una voce del menu princi-
pale.
• Premere il pulsante frecciasinistraper ac-
cedere alle schermate di informazione o ai
sottomenu di una voce del menu princi-
pale.
• Premere il pulsanteOKper accedere/
selezionare le schermate di informazione o
i sottomenu di una voce del menu princi-
pale. Tenere premuto il pulsanteOKper due
secondi per reimpostare le funzioni
visualizzate/selezionate.
Voci selezionabili dal display quadro
strumenti
Il display quadro strumenti può essere utiliz-
zato per visualizzare le seguenti voci del
menu principale:
NOTA:
A seconda delle opzioni delle vetture, le im-
postazioni delle funzioni possono variare.Pulsanti del display del quadro strumenti
1 – Pulsante OK
2 – Pulsante freccia Up (Su)
3 — Pulsante freccia right (Destra)
4 — Pulsante freccia down (Giù)
5 — Pulsante freccia left (Sinistra)
71

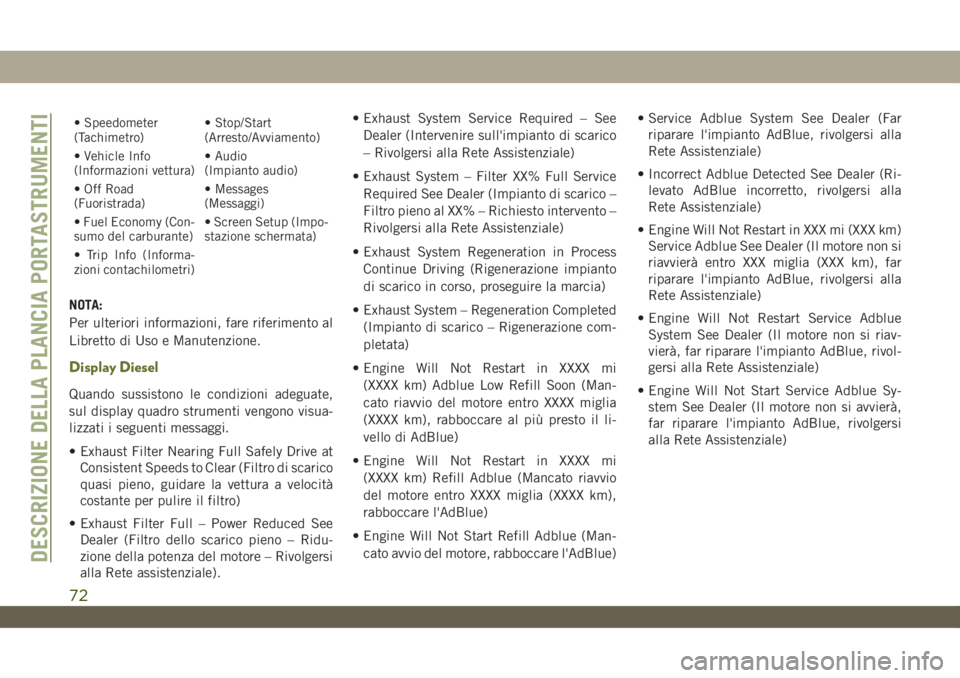

• Speedometer
(Tachimetro)• Stop/Start
(Arresto/Avviamento)
• Vehicle Info
(Informazioni vettura)• Audio
(Impianto audio)
• Off Road
(Fuoristrada)• Messages
(Messaggi)
• Fuel Economy (Con-
sumo del carburante)• Screen Setup (Impo-
stazione schermata)
• Trip Info (Informa-
zioni contachilometri)
NOTA:
Per ulteriori informazioni, fare riferimento al
Libretto di Uso e Manutenzione.
Display Diesel
Quando sussistono le condizioni adeguate,
sul display quadro strumenti vengono visua-
lizzati i seguenti messaggi.
• Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filtro di scarico
quasi pieno, guidare la vettura a velocità
costante per pulire il filtro)
• Exhaust Filter Full – Power Reduced See
Dealer (Filtro dello scarico pieno – Ridu-
zione della potenza del motore – Rivolgersi
alla Rete assistenziale).• Exhaust System Service Required – See
Dealer (Intervenire sull'impianto di scarico
– Rivolgersi alla Rete Assistenziale)
• Exhaust System – Filter XX% Full Service
Required See Dealer (Impianto di scarico –
Filtro pieno al XX% – Richiesto intervento –
Rivolgersi alla Rete Assistenziale)
• Exhaust System Regeneration in Process
Continue Driving (Rigenerazione impianto
di scarico in corso, proseguire la marcia)
• Exhaust System – Regeneration Completed
(Impianto di scarico – Rigenerazione com-
pletata)
• Engine Will Not Restart in XXXX mi
(XXXX km) Adblue Low Refill Soon (Man-
cato riavvio del motore entro XXXX miglia
(XXXX km), rabboccare al più presto il li-
vello di AdBlue)
• Engine Will Not Restart in XXXX mi
(XXXX km) Refill Adblue (Mancato riavvio
del motore entro XXXX miglia (XXXX km),
rabboccare l'AdBlue)
• Engine Will Not Start Refill Adblue (Man-
cato avvio del motore, rabboccare l'AdBlue)• Service Adblue System See Dealer (Far
riparare l'impianto AdBlue, rivolgersi alla
Rete Assistenziale)
• Incorrect Adblue Detected See Dealer (Ri-
levato AdBlue incorretto, rivolgersi alla
Rete Assistenziale)
• Engine Will Not Restart in XXX mi (XXX km)
Service Adblue See Dealer (Il motore non si
riavvierà entro XXX miglia (XXX km), far
riparare l'impianto AdBlue, rivolgersi alla
Rete Assistenziale)
• Engine Will Not Restart Service Adblue
System See Dealer (Il motore non si riav-
vierà, far riparare l'impianto AdBlue, rivol-
gersi alla Rete Assistenziale)
• Engine Will Not Start Service Adblue Sy-
stem See Dealer (Il motore non si avvierà,
far riparare l'impianto AdBlue, rivolgersi
alla Rete Assistenziale)
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
72

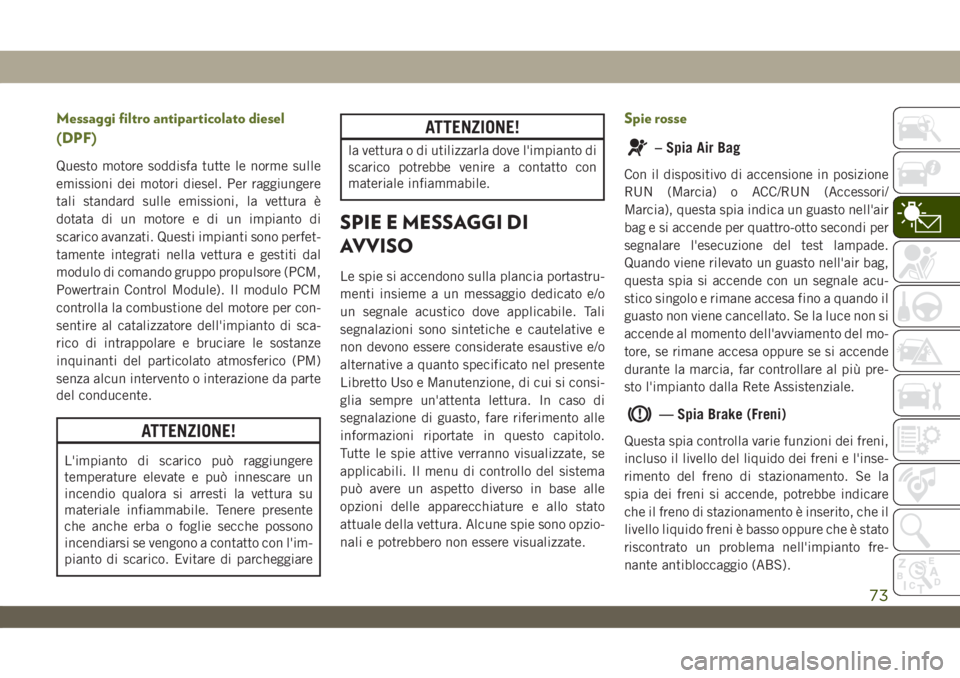

Messaggi filtro antiparticolato diesel
(DPF)
Questo motore soddisfa tutte le norme sulle
emissioni dei motori diesel. Per raggiungere
tali standard sulle emissioni, la vettura è
dotata di un motore e di un impianto di
scarico avanzati. Questi impianti sono perfet-
tamente integrati nella vettura e gestiti dal
modulo di comando gruppo propulsore (PCM,
Powertrain Control Module). Il modulo PCM
controlla la combustione del motore per con-
sentire al catalizzatore dell'impianto di sca-
rico di intrappolare e bruciare le sostanze
inquinanti del particolato atmosferico (PM)
senza alcun intervento o interazione da parte
del conducente.
ATTENZIONE!
L'impianto di scarico può raggiungere
temperature elevate e può innescare un
incendio qualora si arresti la vettura su
materiale infiammabile. Tenere presente
che anche erba o foglie secche possono
incendiarsi se vengono a contatto con l'im-
pianto di scarico. Evitare di parcheggiare
ATTENZIONE!
la vettura o di utilizzarla dove l'impianto di
scarico potrebbe venire a contatto con
materiale infiammabile.
SPIE E MESSAGGI DI
AVVISO
Le spie si accendono sulla plancia portastru-
menti insieme a un messaggio dedicato e/o
un segnale acustico dove applicabile. Tali
segnalazioni sono sintetiche e cautelative e
non devono essere considerate esaustive e/o
alternative a quanto specificato nel presente
Libretto Uso e Manutenzione, di cui si consi-
glia sempre un'attenta lettura. In caso di
segnalazione di guasto, fare riferimento alle
informazioni riportate in questo capitolo.
Tutte le spie attive verranno visualizzate, se
applicabili. Il menu di controllo del sistema
può avere un aspetto diverso in base alle
opzioni delle apparecchiature e allo stato
attuale della vettura. Alcune spie sono opzio-
nali e potrebbero non essere visualizzate.
Spie rosse
– Spia Air Bag
Con il dispositivo di accensione in posizione
RUN (Marcia) o ACC/RUN (Accessori/
Marcia), questa spia indica un guasto nell'air
bag e si accende per quattro-otto secondi per
segnalare l'esecuzione del test lampade.
Quando viene rilevato un guasto nell'air bag,
questa spia si accende con un segnale acu-
stico singolo e rimane accesa fino a quando il
guasto non viene cancellato. Se la luce non si
accende al momento dell'avviamento del mo-
tore, se rimane accesa oppure se si accende
durante la marcia, far controllare al più pre-
sto l'impianto dalla Rete Assistenziale.
— Spia Brake (Freni)
Questa spia controlla varie funzioni dei freni,
incluso il livello del liquido dei freni e l'inse-
rimento del freno di stazionamento. Se la
spia dei freni si accende, potrebbe indicare
che il freno di stazionamento è inserito, che il
livello liquido freni è basso oppure che è stato
riscontrato un problema nell'impianto fre-
nante antibloccaggio (ABS).
73

Se la spia rimane accesa con freno di
stazionamento disinserito e il livello del li-
quido raggiunge la tacca del pieno del serba-
toio pompa freni, è possibile che sia stato
rilevato un malfunzionamento dell'impianto
idraulico frenante oppure un problema al
servofreno dai sistemi ABS/ESC. In tal caso,
la spia rimarrà accesa fino a quando l'anoma-
lia non sarà stata eliminata. Se il problema
riguarda il servofreno, la pompa ABS si attiva
durante la frenata, di conseguenza si po-
trebbe avvertire una pulsazione al pedale del
freno ogni volta che si arresta la vettura.
L'impianto frenante sdoppiato assicura la fre-
nata della vettura, sia pure con efficacia
ridotta, in caso di inefficienza di una parte
dell'impianto idraulico. L'inefficienza di uno
dei circuiti dell'impianto frenante sdoppiato
è segnalata dalla spia freni che si accende
quando il livello del liquido dei freni nella
pompa freni è sceso al di sotto di un deter-
minato livello.
La spia rimarrà accesa fino a quando l'ano-
malia non sarà stata eliminata.NOTA:
La spia può lampeggiare brevemente quando
si affrontano curve strette per lo spostamento
del liquido freni nel serbatoio. È necessario
intervenire sulla vettura e verificare il livello
del liquido dei freni.
In caso di accensione della spia far control-
lare al più presto l'impianto frenante.
ATTENZIONE!
È estremamente pericoloso utilizzare la
vettura con la spia rossa dei freni accesa.
Una parte dell'impianto frenante potrebbe
essere inefficiente, con conseguente au-
mento degli spazi di frenata e rischio di un
incidente. Far controllare immediata-
mente la vettura.
Le vetture dotate di impianto frenante anti-
bloccaggio (ABS) montano anche un riparti-
tore di frenata elettronico (EBD). In caso di
avaria dell'EBD si accendono contemporane-
amente la spia freni e quella ABS. In questo
caso è necessaria l'immediata riparazione del
sistema ABS.Il funzionamento della spia freni può essere
controllato portando il dispositivo di accen-
sione dalla posizione OFF alla posizione
RUN. La spia deve accendersi per circa quat-
tro secondi. La spia si deve quindi spegnere
se il freno di stazionamento non è inserito e
se non vi sono guasti nell'impianto frenante.
In caso di mancata accensione, rivolgersi alla
Rete Assistenziale.
Se il freno di stazionamento è inserito, la spia
si accenderà nel momento in cui il disposi-
tivo di accensione verrà portato in posizione
RUN.
NOTA:
Questa spia indica solo l'avvenuto inseri-
mento del freno di stazionamento. Non in-
dica la forza di blocco che il freno di staziona-
mento esercita sulle ruote.
– Spia Battery Charge (Carica batte-
ria)
Questa spia si accende quando la batteria
non si carica correttamente. Se rimane ac-
cesa mentre il motore è in funzione, è possi-
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
74

bile che sia presente una anomalia nell'im-
pianto di ricarica. Contattare la Rete
Assistenziale non appena possibile.
Ciò segnala la presenza di un problema al-
l'impianto elettricooauncomponente corre-
lato.
– Spia Door Open (Porta aperta)
Questa spia si accende quando una porta
viene aperta completamente/parzialmente e
non è completamente chiusa.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
— Spia Electric Power Steering Fault
(Anomalia nel servosterzo elettrico)
Questa spia si accende quando è presente
un'anomalia del sistema EPS (Servosterzo
elettrico). Per ulteriori informazioni, fare rife-
rimento a “Servosterzo” in “Avviamento e
funzionamento” nel Libretto di Uso e
Manutenzione.
ATTENZIONE!
L'uso continuato della vettura con assi-
stenza ridotta potrebbe ridurre la sicurezza
del conducente e di altre persone. È dun-
que opportuno procedere alla riparazione
il più presto possibile.
– Spia Electronic Throttle Control (ETC)
(Comando elettronico farfalla (ETC))
Questa spia si illumina per segnalare un pro-
blema nel sistema comando elettronico far-
falla (ETC). Se viene rilevato un problema con
la vettura in funzione, la spia si accende a
luce fissa oppure lampeggia a seconda del
tipo di anomalia. Ruotare il dispositivo di
accensione a vettura completamente ferma e
con il cambio in posizione P (parcheggio). La
spia deve spegnersi. Se la spia rimane accesa
con la vettura in funzione, è ancora possibile
guidare la vettura, ma è indispensabile ri-
chiedere l'intervento della Rete Assistenziale
non appena possibile.NOTA:
Questa spia si potrebbe accendere se ven-
gono premuti contemporaneamente i pedali
dell'acceleratore e del freno.
Se la spia continua a lampeggiare con il
motore in funzione, è necessario intervenire
tempestivamente. È probabile che si riscontri
una riduzione delle prestazioni del motore,
un minimo elevato o insufficiente o lo stallo
del motore, con conseguente necessità di
traino della vettura. La spia si accende
quando il dispositivo di accensione viene
ruotato in posizione RUN (Marcia) o ACC/
RUN (Accessori/Marcia) e rimane accesa per
alcuni istanti durante l'esecuzione del test
lampade. In caso di mancata accensione al-
l'avviamento, rivolgersi alla Rete Assisten-
ziale.
– Spia Engine Coolant Temperature
(Temperatura del liquido di raffreddamento)
L'accensione di questa spia segnala un surri-
scaldamento del motore. Se la temperatura
del liquido di raffreddamento è troppo ele-
vata, questo indicatore si illumina e si attiva
un segnale acustico. Se la temperatura rag-
giunge il limite superiore, viene emesso un
75

segnale acustico continuo per quattro minuti
o finché il motore non riesce a raffreddarsi, a
seconda della condizione che si verifica per
prima.
Se la spia si accende durante la marcia,
accostare a bordo strada e arrestare la vet-
tura. Se l'impianto A/C è inserito, disinserirlo.
Inoltre, portare il cambio su N (folle) e far
girare il motore al minimo. Se la temperatura
non torna a valori normali, spegnere imme-
diatamente il motore e rivolgersi all'assi-
stenza.
Per ulteriori informazioni, fare riferimento a
"Surriscaldamento motore" in "In caso di
emergenza".
– Spia Hood Open (Cofano aperto)
Questa spia si accende quando il cofano è
socchiuso/aperto e non è chiuso completa-
mente.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
– Spia Oil Pressure (Allarme pres-
sione olio)
Questa spia si accende per segnalare una
bassa pressione dell'olio motore. Se si ac-
cende durante la marcia, arrestare immedia-
tamente la vettura e spegnere il motore. L'ac-
censione della spia è accompagnata da una
segnalazione acustica.
Non usare la vettura fino a che l'anomalia non
sarà stata individuata ed eliminata. Questa
spia non indica la quantità di olio presente
nel motore. Il controllo del livello dell'olio
motore deve essere effettuato mediante l'ap-
posita asta sotto il cofano.
– Spia Oil Temperature (Temperatura
dell'olio)
Questa spia si accende per indicare che la
temperatura dell'olio motore è alta. Se si
accende durante la marcia, arrestare imme-
diatamente la vettura e spegnere il motore.
Attendere che la temperatura dell'olio torni ai
livelli normali.
– Spia Rear Seat Belt Reminder (Se-
gnalazione cintura di sicurezza sedile po-
steriore non allacciata) – se in dotazione
L'accensione di questa spia indica che la
cintura di sicurezza di un sedile posteriore
nella seconda fila non è allacciata. Quando il
dispositivo di accensione viene portato prima
in posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia) e se la cintura di sicu-
rezza nella seconda fila non è allacciata, una
spia corrispondente al sedile specifico si ac-
cenderà sulla parte superiore destra del dis-
play quadro strumenti, prendendo tempora-
neamente il posto delle informazioni
sull'angolo configurabile. Se una cintura di
sicurezza della seconda fila che era stata
allacciata all'inizio del viaggio viene slac-
ciata, la spia Rear Seat Belt Reminder (Se-
gnalazione cintura di sicurezza sedile poste-
riore non allacciata) passa da verde a rossa e
viene emesso un segnale acustico.
Per ulteriori informazioni, fare riferimento a
"Sistemi di protezione occupanti" in "Sicu-
rezza".
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
76

– Spia Swing Gate Open (Portellone
posteriore ad apertura laterale aperto)
Questa spia si accende quando il portellone
posteriore ad apertura laterale è aperto.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
– Spia Transmission Temperature
(Temperatura cambio) – se in dotazione
Questa spia si illumina per segnalare una
temperatura dell'olio del cambio alta. Questa
condizione può verificarsi in caso di impiego
gravoso, ad esempio in caso di traino di un
rimorchio. Se questa spia si accende, arre-
stare la vettura e far girare il motore al regime
minimo o leggermente superiore, con il cam-
bio in posizione P (parcheggio) o N (folle) fino
allo spegnimento della spia. Una volta che la
spia si è spenta, è possibile continuare a
guidare normalmente.
ATTENZIONE!
Se si continua a utilizzare la vettura
quando la spia della temperatura cambio è
illuminata si può provocare l'ebollizione
dell'olio e il suo contatto con il motore
caldo o con i componenti dello scarico ad
alta temperatura può dar luogo a un incen-
dio.
AVVERTENZA!
Continuare a guidare la vettura con la spia
temperatura cambio accesa provoca gravi
danni al cambio o può causarne la rottura.
– Spia Vehicle Security (Antifurto della
vettura) – se in dotazione
Questa spia lampeggia velocemente per circa
15 secondi all'inserimento dell'antifurto e
successivamente lampeggia lentamente fino
allo sblocco della vettura.
Spie gialle
– Spia Anti-Lock Brake (ABS) (Im-
pianto frenante antibloccaggio)
La spia segnala eventuali anomalie nell'im-
pianto frenante antibloccaggio (ABS). Con il
dispositivo di accensione in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), la
spia si accende e può rimanere accesa anche
per quattro secondi.
Il mancato spegnimento della spia ABS o la
sua accensione durante la marcia indica che
la funzione antibloccaggio dell'impianto fre-
nante è guasta e deve essere riparata al più
presto. In questo caso è comunque possibile
usare l'impianto frenante tradizionale a con-
dizione che la spia Brake (Freni) sia spenta.
Se la spia ABS non si accende quando il
dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia), far controllare l'impianto
frenante presso la Rete Assistenziale.
77
