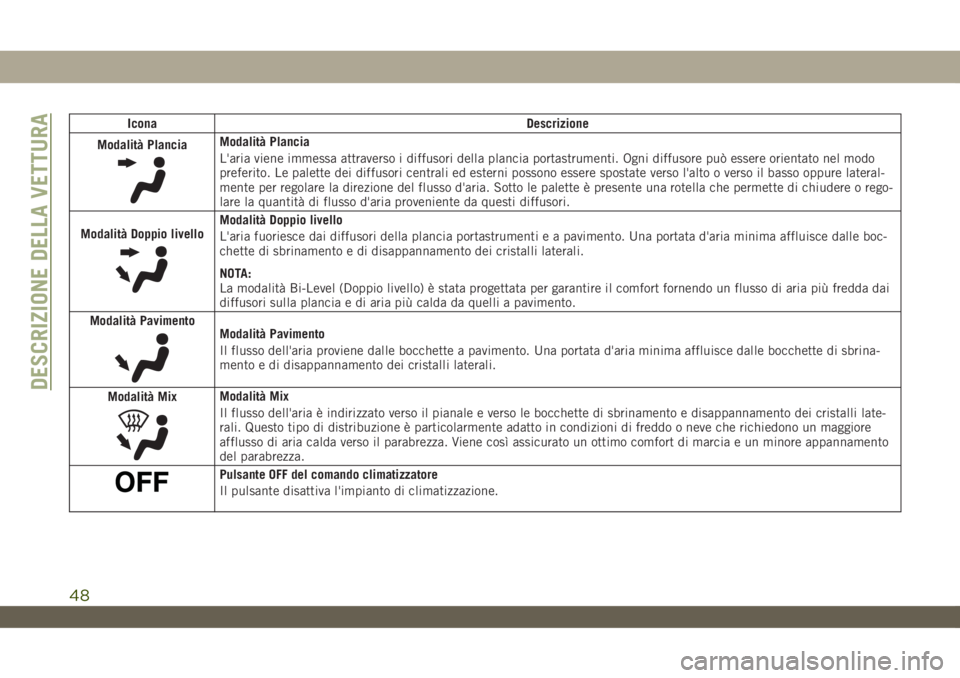

Modalità Plancia
Modalità Plancia
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel modo
preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso oppure lateral-
mente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette di chiudere o rego-
lare la quantità di flusso d'aria proveniente da questi diffusori.
Modalità Doppio livello
Modalità Doppio livello
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle boc-
chette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda dai
diffusori sulla plancia e di aria più calda da quelli a pavimento.
Modalità Pavimento
Modalità Pavimento
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di sbrina-
mento e di disappannamento dei cristalli laterali.
Modalità Mix
Modalità Mix
Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli late-
rali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un maggiore
afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore appannamento
del parabrezza.
Pulsante OFF del comando climatizzatore
Il pulsante disattiva l'impianto di climatizzazione.
DESCRIZIONE DELLA VETTURA
48

Funzioni di comando climatizzatore
Aria condizionata (A/C)
Il pulsante Air Conditioning (A/C) (Aria con-
dizionata) consente all'utente di attivare o
disattivare manualmente l'aria condizionata.
Quando l'impianto è acceso, l'aria fresca deu-
midificata fuoriesce dalle bocchette nell'abi-
tacolo.
Per un migliore consumo di carburante, pre-
mere il pulsante A/C per spegnere l'aria con-
dizionata e regolare manualmente le impo-
stazioni della ventola e del flusso d'aria.
Inoltre, assicurarsi di aver selezionato esclu-
sivamente la modalità di distribuzione dell'a-
ria su Panel (Plancia), Bi-Level (Doppio li-
vello) o Floor (Pianale).
NOTA:
• Se il parabrezza o i cristalli sono appannati,
selezionare la modalità Defrost (Sbrina-
mento) e aumentare la velocità della ven-
tola.• Se le prestazioni dell'impianto di aria con-
dizionata sono inferiori al previsto, po-
trebbe essere presente un'ostruzione. Pu-
lire delicatamente la zona intorno al
radiatore con acqua.
MAX A/C
L'impostazione MAX A/C fornisce le massime
prestazioni di raffreddamento.
Premere il pulsante per passare da MAX C/A
alle impostazioni precedenti e viceversa. Il
pulsante si illumina quando la funzione MAX
A/C è attiva.
Con l'impostazione MAX A/C, è possibile re-
golare la velocità e la modalità della ventola.
Premendo altre impostazioni, l'opzione MAX
A/C passa all'impostazione selezionata.
Ricircolo
Il pulsante Recirculation (Ricircolo) agevola
la rimozione di fumo, odori o umidità elevata
dall'abitacolo.
La spia si accende quando la modalità Recir-
culation (Ricircolo) è attiva. Per spegnerla,
premere nuovamente il pulsante.NOTA:
L'uso della modalità Recirculation (Ricircolo)
a basse temperature potrebbe causare l'ap-
pannamento dei cristalli e questa modalità
potrebbe non essere disponibile sul touch
screen.
Climatizzatore automatico (ATC) — se in
dotazione
Funzionamento automatico
1. Premere il pulsante AUTO (Automatico)
sulla mostrina di comando oppure il pul-
sante AUTO (Automatico) sul touch
screen del pannello del climatizzatore
automatico (ATC).
2. Successivamente, regolare la temperatura
desiderata utilizzando i pulsanti di co-
mando della temperatura lato guida e lato
passeggero. Una volta visualizzata la tem-
peratura voluta, l'impianto raggiungerà e
manterrà automaticamente quel livello di
comfort.
3. Una volta raggiunto il grado di comfort
ottimale non è più necessario modificare
la regolazione. Basta lasciare che il si-
stema lavori automaticamente.
49

NOTA:
• Non è necessario modificare l'impostazione
della temperatura nel caso in cui l'abitacolo
sia freddo o caldo. L'impianto regola auto-
maticamente la temperatura, la distribu-
zione dell'aria e la velocità della ventola per
assicurare quanto più rapidamente possi-
bile il livello di comfort desiderato.
• La temperatura può essere visualizzata in
unità di misura del sistema imperiale o
metrico selezionando la funzione program-
mabile dall'utente US/Metric (Sistema
imperiale/Sistema metrico). Per ulteriori
informazioni, fare riferimento a "Imposta-
zioni Uconnect" in "Supporti multimediali"
nel Libretto di Uso e Manutenzione.
Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto.Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Consigli pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata pro-
tezione contro la corrosione e impedisca il
surriscaldamento del motore. Si raccomanda
l'uso di liquido di raffreddamento OAT (con-
forme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'usodella modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in va-
canza), far funzionare con motore al minimo
per almeno cinque minuti l'impianto di con-
dizionamento aria, regolato su aria esterna
con ventilatore al massimo. Questa opera-
zione garantirà una lubrificazione adeguata
per ridurre al minimo l'eventualità di danni al
compressore quando l'impianto sarà rimesso
in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità sbrinamento
o distribuzione mista e aumentare la velocità
del ventilatore anteriore. Tenere presente che
l'uso prolungato della modalità ricircolo con
il sistema A/C disinserito può provocare l'ap-
pannamento dei cristalli.
DESCRIZIONE DELLA VETTURA
50

AVVERTENZA!
Il mancato rispetto di queste precauzioni
può causare danni alle resistenze di riscal-
damento.
• Prestare cautela quando si lava l'in-
terno del lunotto. Non utilizzare deter-
genti abrasivi sulla superficie interna
del cristallo. Usare un panno morbido e
una soluzione neutra agendo in senso
parallelo alle resistenze. Eventuali ade-
sivi possono essere rimossi dopo averli
inumiditi con acqua calda.
• Non utilizzare raschietti, oggetti ta-
glienti o prodotti detergenti abrasivi
sulla superficie interna del cristallo.
• Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
Presa d'aria esterna
Accertarsi che la presa d'aria immediata-
mente di fronte al parabrezza non sia ostruita
da foglie o altri corpi estranei. Le foglie even-
tualmente presenti nella presa d'aria possono
ridurre la portata dell'aria e, qualora entrinonella vaschetta, potrebbero ostruire gli scari-
chi dell'acqua. Nei mesi invernali accertarsi
che la presa d'aria non sia ostruita da ghiac-
cio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina me-
diante filtraggio la polvere e il polline dall'a-
ria. Rivolgersi alla Rete Assistenziale per la
manutenzione del filtro aria dell'abitacolo e
per farlo sostituire secondo necessità.
ALZACRISTALLI ELETTRICI
— SE IN DOTAZIONE
I comandi alzacristalli elettrici si trovano
sulla plancia portastrumenti sotto i comandi
del climatizzatore. Premere il comando verso
il basso per aprire il cristallo e verso l'alto per
chiuderlo.
Il comando in alto a sinistra controlla il cri-
stallo anteriore sinistro, mentre quello in alto
a destra controlla il cristallo anteriore destro.
ATTENZIONE!
Non lasciare i bambini soli in una vettura
incustodita e non lasciare che giochino
con gli alzacristalli. Non lasciare la chiave
all'interno o in prossimità della vettura o in
un luogo accessibile ai bambini. Gli occu-
panti della vettura, e in particolare i bam-
bini incustoditi, possono rimanere intrap-
polati tra il cristallo e il vano del cristallo in
caso di azionamento accidentale di un
alzacristallo. Potrebbero conseguirne le-
sioni gravi o addirittura letali.
51

NOTA:
• I comandi degli alzacristalli elettrici riman-
gono attivi fino a 10 minuti dopo che il
dispositivo di accensione è stato portato in
posizione OFF (Spento). L'apertura di una
delle porte anteriori annulla questa
funzione.
Modelli a quattro porte
Il comando in basso a sinistra controlla il
cristallo posteriore sinistro, mentre quello in
basso a destra controlla il cristallo posteriore
destro.
NOTA:
Nei modelli a quattro porte i comandi Pas-
senger Side Rear Window (Alzacristalli lato
passeggero posteriore) si trovano sulla parte
posteriore del tunnel centrale.
Funzione di apertura automatica
Il comando alzacristallo elettrico porta lato
guida e quello della porta lato passeggero
sono dotati di una funzione di apertura auto-
matica. Premendo brevemente il pulsante
alzacristallo e rilasciandolo, il cristallo si ab-
bassa automaticamente.Per l'apertura parziale del cristallo, premere
il pulsante alzacristallo brevemente e rila-
sciarlo quando si desidera che il cristallo si
arresti.
Per evitare che il cristallo si apra completa-
mente durante il funzionamento in modalità
apertura automatica, tirare brevemente il co-
mando verso l'alto.
Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura potrebbe subire l'effetto vento con un
cristallo abbassato in talune posizioni di
apertura totale o parziale. Questo è un evento
normale e può essere ridotto al minimo rego-
lando l'apertura di un cristallo.

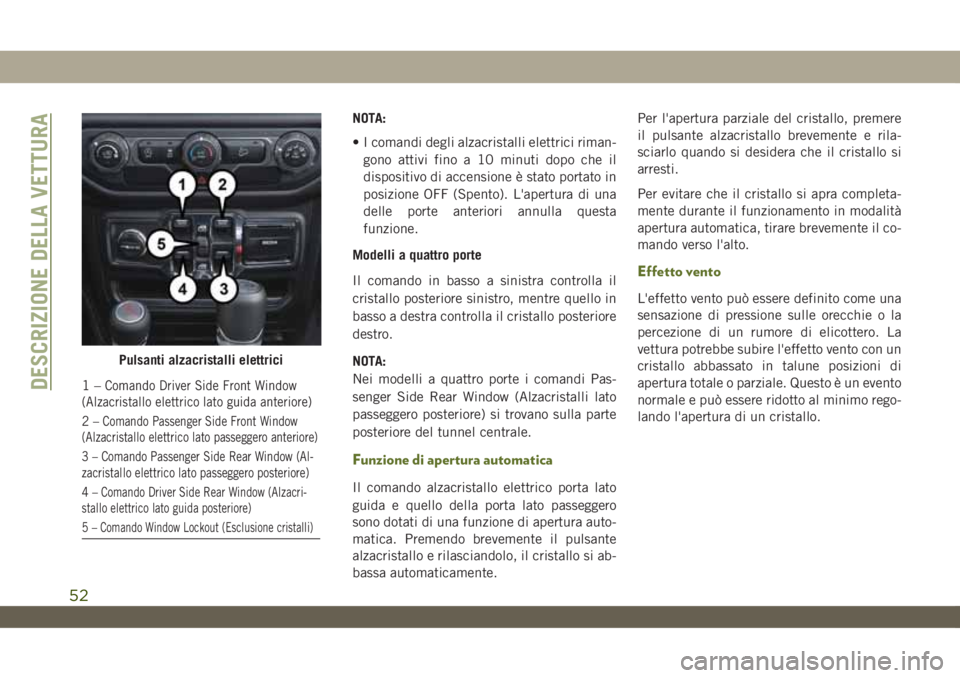

Pulsanti alzacristalli elettrici
1–Comando Driver Side Front Window
(Alzacristallo elettrico lato guida anteriore)
2–
Comando Passenger Side Front Window
(Alzacristallo elettrico lato passeggero anteriore)
3 – Comando Passenger Side Rear Window (Al-
zacristallo elettrico lato passeggero posteriore)
4–
Comando Driver Side Rear Window (Alzacri-
stallo elettrico lato guida posteriore)
5–
Comando Window Lockout (Esclusione cristalli)
DESCRIZIONE DELLA VETTURA
52

INFORMAZIONI SUL TETTO
RIMOVIBILE

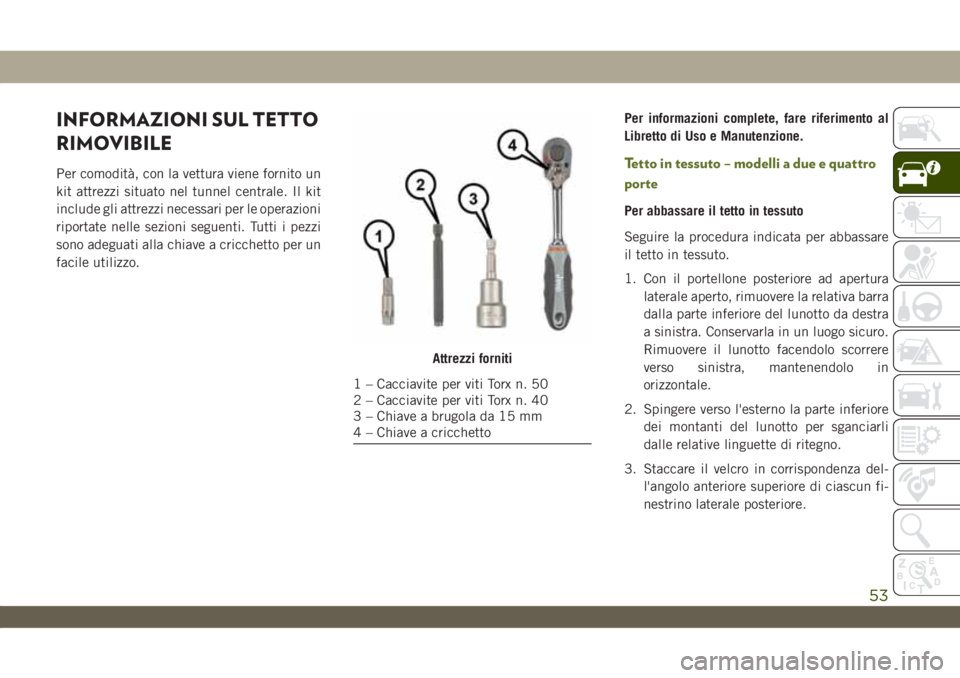

Per comodità, con la vettura viene fornito un
kit attrezzi situato nel tunnel centrale. Il kit
include gli attrezzi necessari per le operazioni
riportate nelle sezioni seguenti. Tutti i pezzi
sono adeguati alla chiave a cricchetto per un
facile utilizzo.Per informazioni complete, fare riferimento al
Libretto di Uso e Manutenzione.Tetto in tessuto – modelli a due e quattro
porte
Per abbassare il tetto in tessuto
Seguire la procedura indicata per abbassare
il tetto in tessuto.
1. Con il portellone posteriore ad apertura
laterale aperto, rimuovere la relativa barra
dalla parte inferiore del lunotto da destra
a sinistra. Conservarla in un luogo sicuro.
Rimuovere il lunotto facendolo scorrere
verso sinistra, mantenendolo in
orizzontale.
2. Spingere verso l'esterno la parte inferiore
dei montanti del lunotto per sganciarli
dalle relative linguette di ritegno.
3. Staccare il velcro in corrispondenza del-
l'angolo anteriore superiore di ciascun fi-
nestrino laterale posteriore.
Attrezzi forniti
1 – Cacciavite per viti Torx n. 50
2 – Cacciavite per viti Torx n. 40
3 – Chiave a brugola da 15 mm
4 – Chiave a cricchetto
53

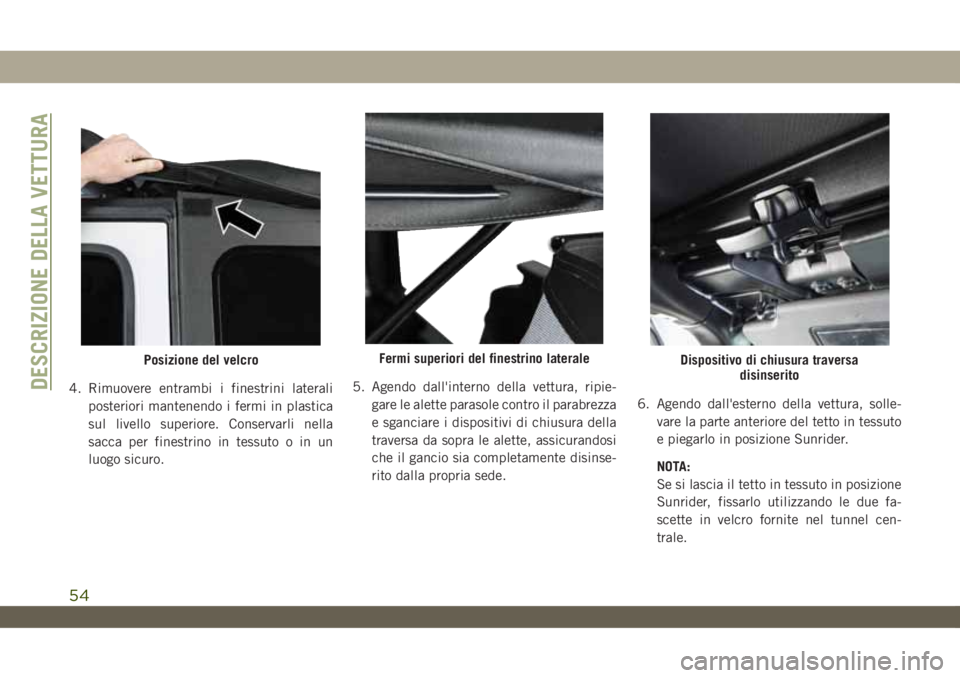

4. Rimuovere entrambi i finestrini laterali
posteriori mantenendo i fermi in plastica
sul livello superiore. Conservarli nella
sacca per finestrino in tessuto o in un
luogo sicuro.5. Agendo dall'interno della vettura, ripie-
gare le alette parasole contro il parabrezza
e sganciare i dispositivi di chiusura della
traversa da sopra le alette, assicurandosi
che il gancio sia completamente disinse-
rito dalla propria sede.6. Agendo dall'esterno della vettura, solle-
vare la parte anteriore del tetto in tessuto
e piegarlo in posizione Sunrider.
NOTA:
Se si lascia il tetto in tessuto in posizione
Sunrider, fissarlo utilizzando le due fa-
scette in velcro fornite nel tunnel cen-
trale.
Posizione del velcroFermi superiori del finestrino lateraleDispositivo di chiusura traversa
disinserito
DESCRIZIONE DELLA VETTURA
54

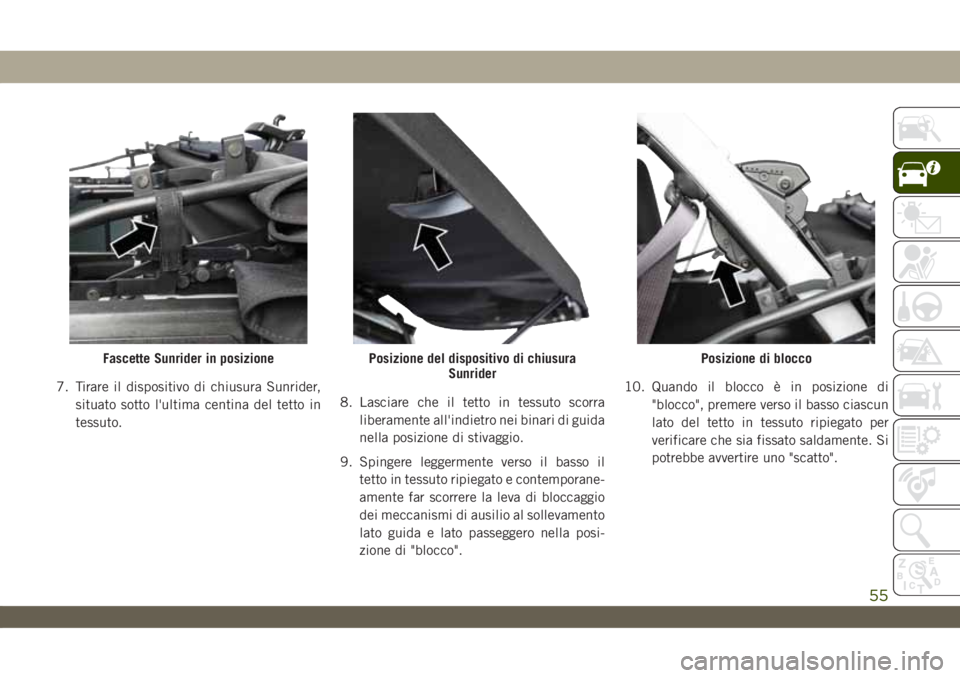

7. Tirare il dispositivo di chiusura Sunrider,
situato sotto l'ultima centina del tetto in
tessuto.8. Lasciare che il tetto in tessuto scorra
liberamente all'indietro nei binari di guida
nella posizione di stivaggio.
9. Spingere leggermente verso il basso il
tetto in tessuto ripiegato e contemporane-
amente far scorrere la leva di bloccaggio
dei meccanismi di ausilio al sollevamento
lato guida e lato passeggero nella posi-
zione di "blocco".10. Quando il blocco è in posizione di
"blocco", premere verso il basso ciascun
lato del tetto in tessuto ripiegato per
verificare che sia fissato saldamente. Si
potrebbe avvertire uno "scatto".
Fascette Sunrider in posizionePosizione del dispositivo di chiusura
SunriderPosizione di blocco
55

Per sollevare il tetto in tessuto
Seguire la procedura indicata per sollevare il
tetto in tessuto.
1. Spingere verso il basso il tetto in tessuto
ripiegato e contemporaneamente far scor-
rere la leva di bloccaggio dei meccanismi
di ausilio al sollevamento lato guida e lato
passeggero nella posizione di "sblocco".2. Spingere verso l'alto e in avanti da sotto il
tetto in tessuto ripiegato lungo il binario
di guida fino a quando non si blocca in
posizione Sunrider con uno "scatto".

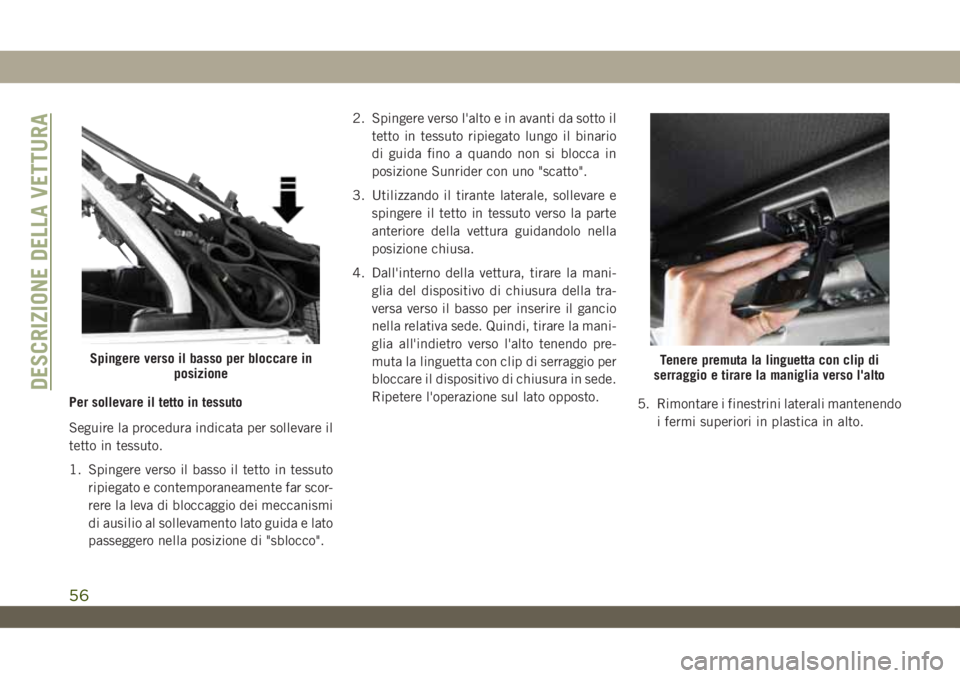

3. Utilizzando il tirante laterale, sollevare e
spingere il tetto in tessuto verso la parte
anteriore della vettura guidandolo nella
posizione chiusa.
4. Dall'interno della vettura, tirare la mani-
glia del dispositivo di chiusura della tra-
versa verso il basso per inserire il gancio
nella relativa sede. Quindi, tirare la mani-
glia all'indietro verso l'alto tenendo pre-
muta la linguetta con clip di serraggio per
bloccare il dispositivo di chiusura in sede.
Ripetere l'operazione sul lato opposto.
5. Rimontare i finestrini laterali mantenendo
i fermi superiori in plastica in alto.
Spingere verso il basso per bloccare in
posizioneTenere premuta la linguetta con clip di
serraggio e tirare la maniglia verso l'alto
DESCRIZIONE DELLA VETTURA
56

6. Posizionare la parte superiore dei mon-
tanti dei finestrini laterali posteriori nel
tettuccio e inserire la linguetta di fissag-
gio inferiore nei fermagli.
7. Inserire i fermi sulla parte anteriore dei
finestrini, accertandosi che siano comple-
tamente inseriti.
8. Inserire i fermi in plastica lungo la parte
inferiore dei finestrini laterali.9. Fissare il velcro in corrispondenza dell'an-
golo anteriore superiore di ciascun fine-
strino laterale premendo con decisione.
10. Rimontare il lunotto lungo il tetto e suc-
cessivamente la barra del portellone po-
steriore ad apertura laterale nella parte
inferiore del lunotto.
NOTA:
Durante il rimontaggio del lunotto, inse-
rire i fermi prima sul lato destro del lu-
notto e successivamente sul lato sinistro.
Tetto Freedom Top e tetto rigido
Per rimuovere i pannelli del tetto Freedom Top
NOTA:
Il pannello lato guida deve essere rimosso
prima di rimuovere il pannello lato passeg-
gero.
1. Ripiegare l'aletta parasole contro il
parabrezza.
2. Ruotare i tre dispositivi di bloccoaLsul
pannello lato guida (uno nella parte ante-
riore, uno nella parte posteriore e uno
all'esterno), sbloccandoli dal tetto.
3. Aprire il dispositivo di chiusura del pan-
nello sulla traversa lato guida, ubicato
sopra il parabrezza.
Fermi superiori del finestrino laterale
Fissare saldamente il velcro
57
