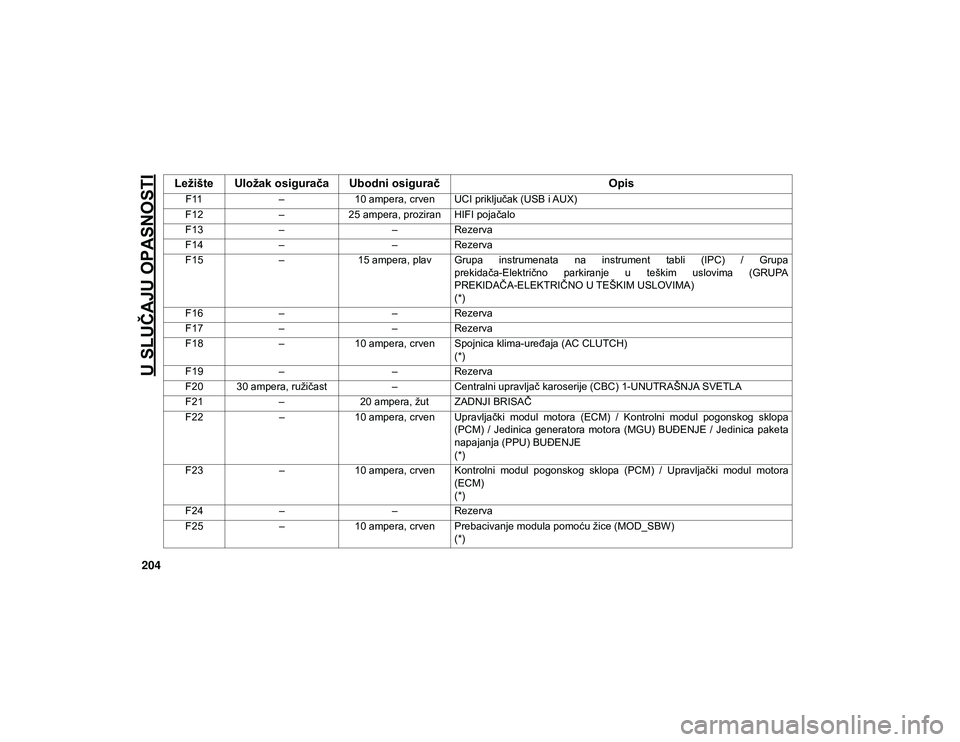

Spoljne sijalice
Ime sijalice Broj sijalice
Prednja svetla (2) H4
Premijum prednja svetla LED – (zamenu vrši ovlašćeni prodavac)
Sportska prednja svetla za parkiranje / pokazivači pravca (2) 7442NALL
Premijum prednja svetla za parkiranje / pokazivači pravca (2) LED – (zamenu vrši ovlašćeni prodavac)
Osnovni (Sahara/Rubicon) pokazivači pravca 7440NA
Osnovno (Sahara/Rubicon) DRL svetlo za parkiranje 7443
Prednji bočni pokazivači pravca (2) LED – (zamenu vrši ovlašćeni prodavac)
Osnovna svetla za maglu PSX24W
Premijum svetla za maglu LED – (zamenu vrši ovlašćeni prodavac)
Zadnja premijum LED zadnja svetla LED – (zamenu vrši ovlašćeni prodavac)
Sijalica za osnovno zadnje stop svetlo / zadnje svetlo P27/7WK
Sijalica za osnovno zadnje svetlo pokazivača pravca WY21W
Sijalica za osnovno zadnje svetlo za vožnju unazad W16W
Osnovni zadnji bočni pokazivač pravca LED – (zamenu vrši ovlašćeni prodavac)
Gornje srednje stop svetlo LED – (zamenu vrši ovlašćeni prodavac)
Svetlo registarske tablice W5W
Zadnje svetlo za maglu W21W
NOTE:
Brojke se odnose na komercijalne tipove sijalica koje možete kupiti kod ovlašćenog prodavca. Ako je potrebno zameniti sijalicu, posetite
ovlašćenog prodavca ili pogledajte odgovarajući priručnik za servisiranje.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 199

U SLUČAJU OPASNOSTI
200

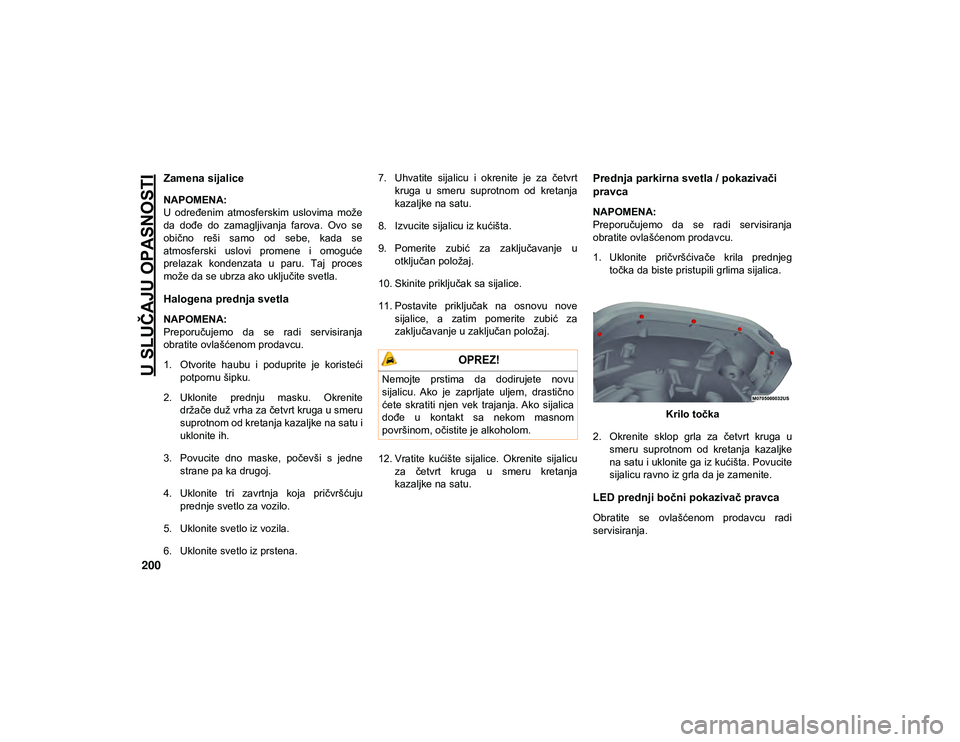

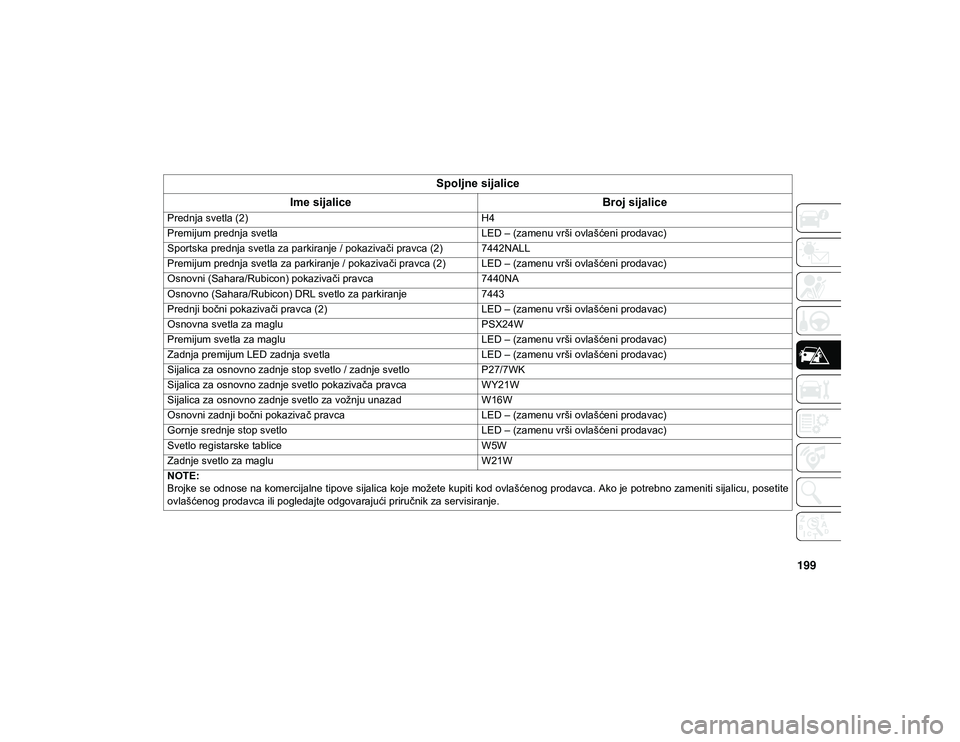

Zamena sijalice
NAPOMENA:
U određenim atmosferskim uslovima može
da dođe do zamagljivanja farova. Ovo se
obično reši samo od sebe, kada se
atmosferski uslovi promene i omoguće
prelazak kondenzata u paru. Taj proces
može da se ubrza ako uključite svetla.
Halogena prednja svetla
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Otvorite haubu i poduprite je koristećipotpornu šipku.
2. Uklonite prednju masku. Okrenite držače duž vrha za četvrt kruga u smeru
suprotnom od kretanja kazaljke na satu i
uklonite ih.
3. Povucite dno maske, počevši s jedne strane pa ka drugoj.
4. Uklonite tri zavrtnja koja pričvršćuju prednje svetlo za vozilo.
5. Uklonite svetlo iz vozila.
6. Uklonite svetlo iz prstena. 7. Uhvatite sijalicu i okrenite je za četvrt
kruga u smeru suprotnom od kretanja
kazaljke na satu.
8. Izvucite sijalicu iz kućišta.
9. Pomerite zubić za zaključavanje u otključan položaj.
10. Skinite priključak sa sijalice.
11. Postavite priključak na osnovu nove sijalice, a zatim pomerite zubić za
zaključavanje u zaključan položaj.
12. Vratite kućište sijalice. Okrenite sijalicu za četvrt kruga u smeru kretanja
kazaljke na satu.
Prednja parkirna svetla / pokazivači
pravca
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Uklonite pričvršćivače krila prednjegtočka da biste pristupili grlima sijalica.
Krilo točka
2. Okrenite sklop grla za četvrt kruga u smeru suprotnom od kretanja kazaljke
na satu i uklonite ga iz kućišta. Povucite
sijalicu ravno iz grla da je zamenite.
LED prednji bočni pokazivač pravca
Obratite se ovlašćenom prodavcu radi
servisiranja.

OPREZ!

Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 200

201

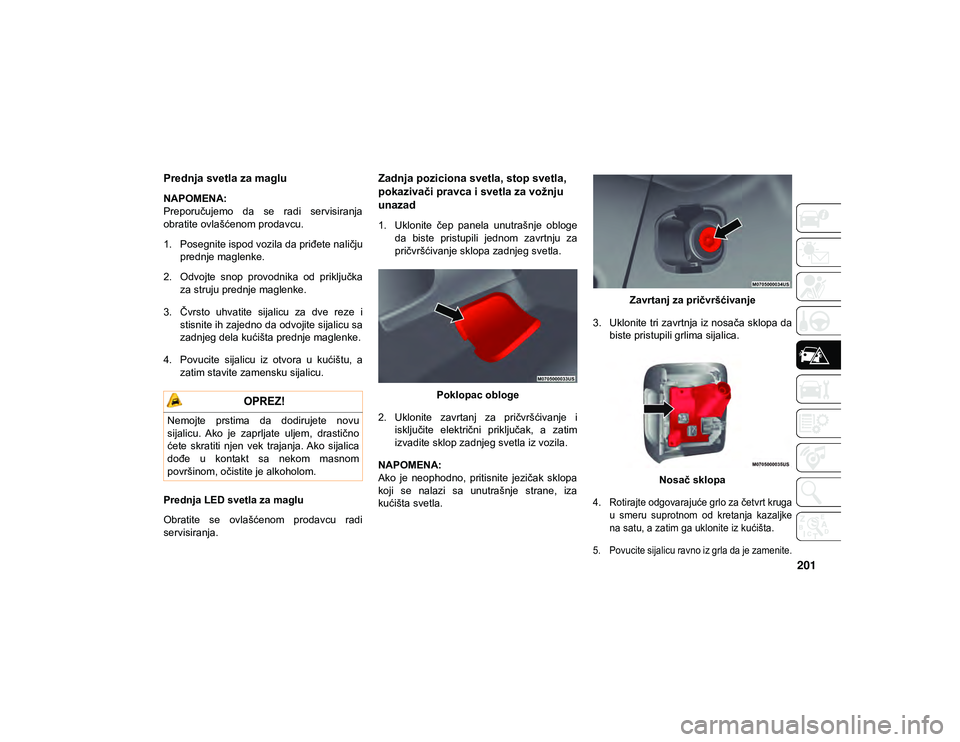

Prednja svetla za maglu
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Posegnite ispod vozila da priđete naličjuprednje maglenke.
2. Odvojte snop provodnika od priključka za struju prednje maglenke.
3. Čvrsto uhvatite sijalicu za dve reze i stisnite ih zajedno da odvojite sijalicu sa
zadnjeg dela kućišta prednje maglenke.
4. Povucite sijalicu iz otvora u kućištu, a zatim stavite zamensku sijalicu.
Prednja LED svetla za maglu
Obratite se ovlašćenom prodavcu radi
servisiranja.
Zadnja poziciona svetla, stop svetla,
pokazivači pravca i svetla za vožnju
unazad
1. Uklonite čep panela unutrašnje obloge da biste pristupili jednom zavrtnju za
pričvršćivanje sklopa zadnjeg svetla.
Poklopac obloge
2. Uklonite zavrtanj za pričvršćivanje i isključite električni priključak, a zatim
izvadite sklop zadnjeg svetla iz vozila.
NAPOMENA:
Ako je neophodno, pritisnite jezičak sklopa
koji se nalazi sa unutrašnje strane, iza
kućišta svetla. Zavrtanj za pričvršćivanje
3. Uklonite tri zavrtnja iz nosača sklopa da biste pristupili grlima sijalica.
Nosač sklopa

4. Rotirajte odgovarajuće grlo za četvrt kruga u smeru suprotnom od kretanja kazaljke
na satu, a zatim ga uklonite iz kućišta.

5. Povucite sijalicu ravno iz grla da je zamenite.

OPREZ!

Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 201

U SLUČAJU OPASNOSTI
202
(Nastavak)

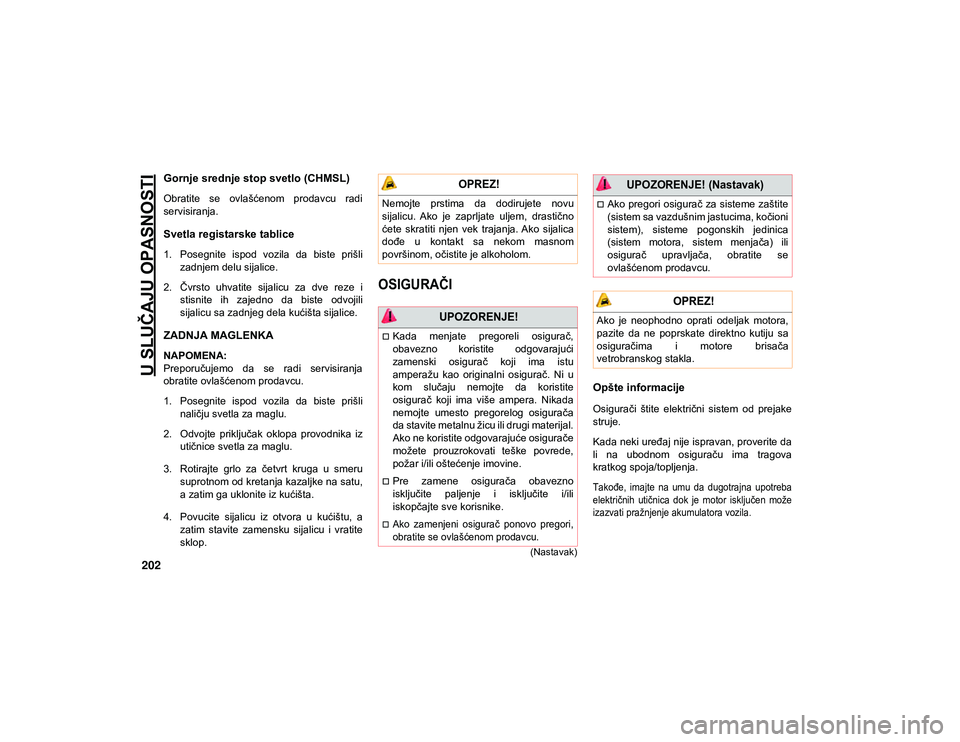

Gornje srednje stop svetlo (CHMSL)
Obratite se ovlašćenom prodavcu radi
servisiranja.
Svetla registarske tablice
1. Posegnite ispod vozila da biste prišlizadnjem delu sijalice.
2. Čvrsto uhvatite sijalicu za dve reze i stisnite ih zajedno da biste odvojili
sijalicu sa zadnjeg dela kućišta sijalice.
ZADNJA MAGLENKA
NAPOMENA:
Preporučujemo da se radi servisiranja
obratite ovlašćenom prodavcu.
1. Posegnite ispod vozila da biste prišlinaličju svetla za maglu.
2. Odvojte priključak oklopa provodnika iz utičnice svetla za maglu.
3. Rotirajte grlo za četvrt kruga u smeru suprotnom od kretanja kazaljke na satu,
a zatim ga uklonite iz kućišta.
4. Povucite sijalicu iz otvora u kućištu, a zatim stavite zamensku sijalicu i vratite
sklop.

OSIGURAČI

Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da
li na ubodnom osiguraču ima tragova
kratkog spoja/topljenja.

Takođe, imajte na umu da dugotrajna upotreba
električnih utičnica dok je motor isključen može
izazvati pražnjenje akumulatora vozila.

OPREZ!

Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.

UPOZORENJE!

Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi materijal.
Ako ne koristite odgovarajuće osigurače
možete prouzrokovati teške povrede,
požar i/ili oštećenje imovine.
Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.

Ako zamenjeni osigurač ponovo pregori,
obratite se ovlašćenom prodavcu.

Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima, kočioni
sistem), sisteme pogonskih jedinica
(sistem motora, sistem menjača) ili
osigurač upravljača, obratite se
ovlašćenom prodavcu.

OPREZ!

Ako je neophodno oprati odeljak motora,
pazite da ne poprskate direktno kutiju sa
osiguračima i motore brisača
vetrobranskog stakla.

UPOZORENJE! (Nastavak)

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 202

203

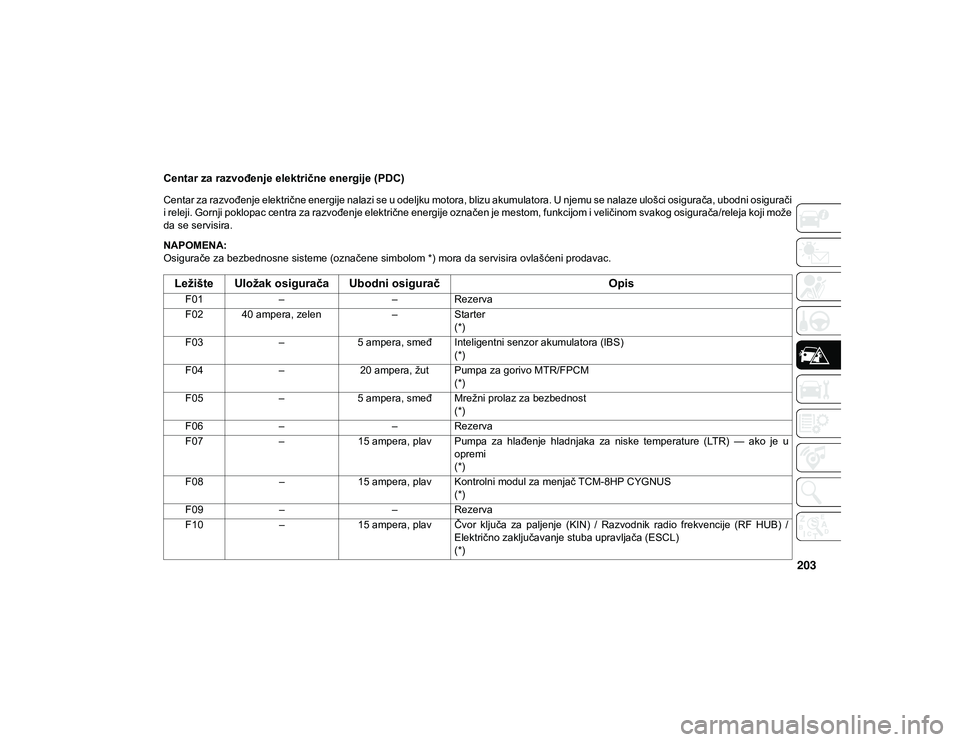

Centar za razvođenje električne energije (PDC)
Centar za razvođenje električne energije nalazi se u odeljku motora, blizu akumulatora. U njemu se nalaze ulošci osigurača, ubodni osigurači
i releji. Gornji poklopac centra za razvođenje električne energije označen je mestom, funkcijom i veličinom svakog osigurača/releja koji može
da se servisira.
NAPOMENA:
Osigurače za bezbednosne sisteme (označene simbolom *) mora da servisira ovlašćeni prodavac.
Ležište UIožak osigurača Ubodni osiguračOpis
F01– –Rezerva
F02 40 ampera, zelen –Starter
(*)
F03 –5 ampera, smeđ Inteligentni senzor akumulatora (IBS)
(*)
F04 –20 ampera, žut Pumpa za gorivo MTR/FPCM
(*)
F05 –5 ampera, smeđ Mrežni prolaz za bezbednost
(*)
F06 – –Rezerva
F07 –15 ampera, plav Pumpa za hlađenje hladnjaka za niske temperature (LTR) — ako je u
opremi
(*)
F08 –15 ampera, plav Kontrolni modul za menjač TCM-8HP CYGNUS
(*)
F09 – –Rezerva
F10 –15 ampera, plav Čvor ključa za paljenje (KIN) / Razvodnik radio frekvencije (RF HUB) /
Električno zaključavanje stuba upravljača (ESCL)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 203

U SLUČAJU OPASNOSTI
204
F11–10 ampera, crven UCI priključak (USB i AUX)
F12 –25 ampera, proziran HIFI pojačalo
F13 – –Rezerva
F14 – –Rezerva
F15 –15 ampera, plav Grupa instrumenata na instrument tabli (IPC) / Grupa
prekidača-Električno parkiranje u teškim uslovima (GRUPA
PREKIDAČA-ELEKTRIČNO U TEŠKIM USLOVIMA)
(*)
F16 – –Rezerva
F17 – –Rezerva
F18 –10 ampera, crven Spojnica klima-uređaja (AC CLUTCH)
(*)
F19 – –Rezerva
F20 30 ampera, ružičast –Centralni upravljač karoserije (CBC) 1-UNUTRAŠNJA SVETLA
F21 –20 ampera, žut ZADNJI BRISAČ
F22 –10 ampera, crven Upravljački modul motora (ECM) / Kontrolni modul pogonskog sklopa
(PCM) / Jedinica generatora motora (MGU) BUĐENJE / Jedinica paketa
napajanja (PPU) BUĐENJE
(*)
F23 –10 ampera, crven Kontrolni modul pogonskog sklopa (PCM) / Upravljački modul motora
(ECM)
(*)
F24 – –Rezerva
F25 –10 ampera, crven Prebacivanje modula pomoću žice (MOD_SBW)
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 204

205

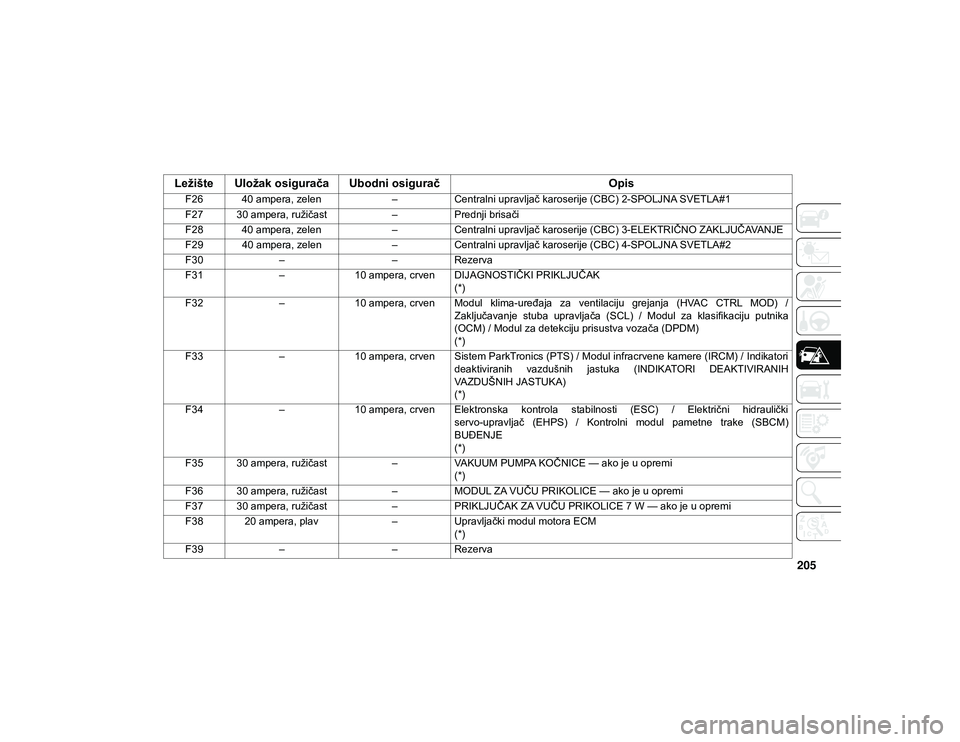

F26 40 ampera, zelen–Centralni upravljač karoserije (CBC) 2-SPOLJNA SVETLA#1
F27 30 ampera, ružičast –Prednji brisači
F28 40 ampera, zelen –Centralni upravljač karoserije (CBC) 3-ELEKTRIČNO ZAKLJUČAVANJE
F29 40 ampera, zelen –Centralni upravljač karoserije (CBC) 4-SPOLJNA SVETLA#2
F30 – –Rezerva
F31 –10 ampera, crven DIJAGNOSTIČKI PRIKLJUČAK
(*)
F32 –10 ampera, crven Modul klima-uređaja za ventilaciju grejanja (HVAC CTRL MOD) /
Zaključavanje stuba upravljača (SCL) / Modul za klasifikaciju putnika
(OCM) / Modul za detekciju prisustva vozača (DPDM)
(*)
F33 –10 ampera, crven Sistem ParkTronics (PTS) / Modul infracrvene kamere (IRCM) / Indikatori
deaktiviranih vazdušnih jastuka (INDIKATORI DEAKTIVIRANIH
VAZDUŠNIH JASTUKA)
(*)
F34 –10 ampera, crven Elektronska kontrola stabilnosti (ESC) / Električni hidraulički
servo-upravljač (EHPS) / Kontrolni modul pametne trake (SBCM)
BUĐENJE
(*)
F35 30 ampera, ružičast –VAKUUM PUMPA KOČNICE — ako je u opremi
(*)
F36 30 ampera, ružičast –MODUL ZA VUČU PRIKOLICE — ako je u opremi
F37 30 ampera, ružičast –PRIKLJUČAK ZA VUČU PRIKOLICE 7 W — ako je u opremi
F38 20 ampera, plav –Upravljački modul motora ECM
(*)
F39 – –Rezerva
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 205

U SLUČAJU OPASNOSTI
206

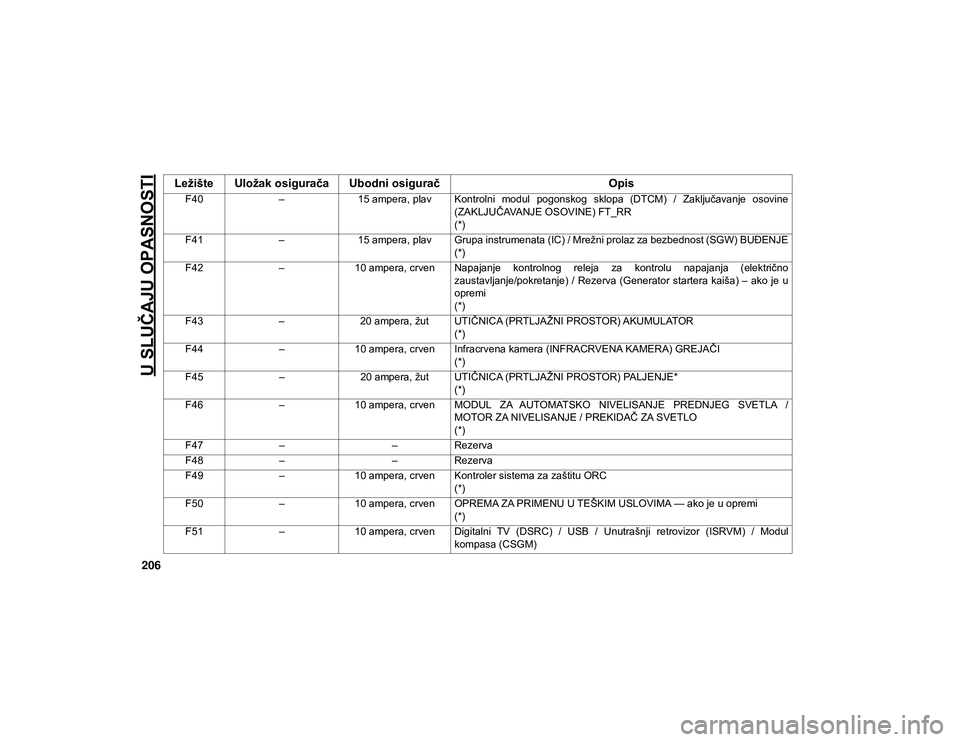

F40–15 ampera, plav Kontrolni modul pogonskog sklopa (DTCM) / Zaključavanje osovine
(ZAKLJUČAVANJE OSOVINE) FT_RR
(*)
F41 –15 ampera, plav Grupa instrumenata (IC) / Mrežni prolaz za bezbednost (SGW) BUĐENJE
(*)
F42 –10 ampera, crven Napajanje kontrolnog releja za kontrolu napajanja (električno
zaustavljanje/pokretanje) / Rezerva (Generator startera kaiša) – ako je u
opremi
(*)
F43 –20 ampera, žut UTIČNICA (PRTLJAŽNI PROSTOR) AKUMULATOR
(*)
F44 –10 ampera, crven Infracrvena kamera (INFRACRVENA KAMERA) GREJAČI
(*)
F45 –20 ampera, žut UTIČNICA (PRTLJAŽNI PROSTOR) PALJENJE*
(*)
F46 –10 ampera, crven MODUL ZA AUTOMATSKO NIVELISANJE PREDNJEG SVETLA /
MOTOR ZA NIVELISANJE / PREKIDAČ ZA SVETLO
(*)
F47 – –Rezerva
F48 – –Rezerva
F49 –10 ampera, crven Kontroler sistema za zaštitu ORC
(*)
F50 –10 ampera, crven OPREMA ZA PRIMENU U TEŠKIM USLOVIMA — ako je u opremi
(*)
F51 –10 ampera, crven Digitalni TV (DSRC) / USB / Unutrašnji retrovizor (ISRVM) / Modul
kompasa (CSGM)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 206

207

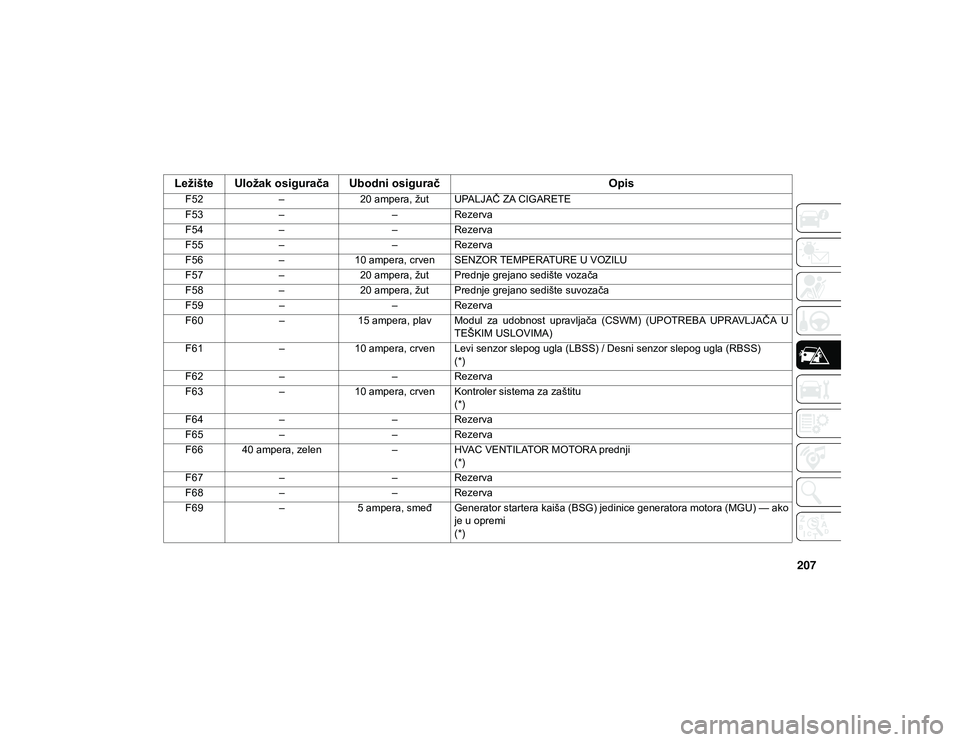

F52–20 ampera, žut UPALJAČ ZA CIGARETE
F53 – –Rezerva
F54 – –Rezerva
F55 – –Rezerva
F56 –10 ampera, crven SENZOR TEMPERATURE U VOZILU
F57 –20 ampera, žut Prednje grejano sedište vozača
F58 –20 ampera, žut Prednje grejano sedište suvozača
F59 – –Rezerva
F60 –15 ampera, plav Modul za udobnost upravljača (CSWM) (UPOTREBA UPRAVLJAČA U
TEŠKIM USLOVIMA)
F61 –10 ampera, crven Levi senzor slepog ugla (LBSS) / Desni senzor slepog ugla (RBSS)
(*)
F62 – –Rezerva
F63 –10 ampera, crven Kontroler sistema za zaštitu
(*)
F64 – –Rezerva
F65 – –Rezerva
F66 40 ampera, zelen –HVAC VENTILATOR MOTORA prednji
(*)
F67 – –Rezerva
F68 – –Rezerva
F69 –5 ampera, smeđ Generator startera kaiša (BSG) jedinice generatora motora (MGU) — ako
je u opremi
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 207

U SLUČAJU OPASNOSTI
208

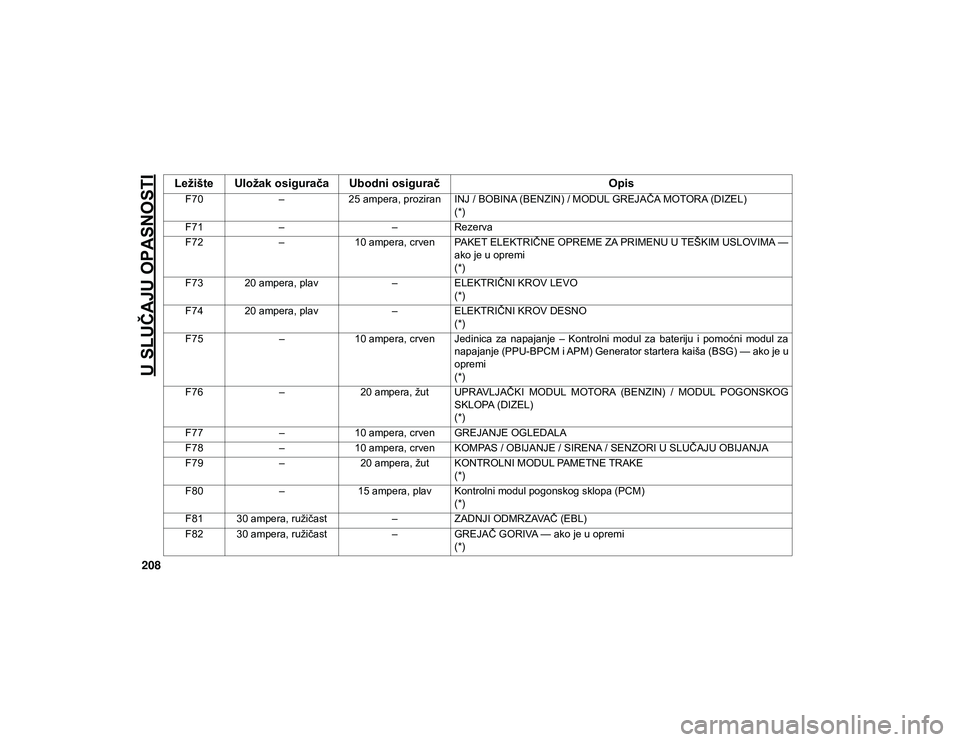

F70–25 ampera, proziran INJ / BOBINA (BENZIN) / MODUL GREJAČA MOTORA (DIZEL)
(*)
F71 – –Rezerva
F72 –10 ampera, crven PAKET ELEKTRIČNE OPREME ZA PRIMENU U TEŠKIM USLOVIMA —
ako je u opremi
(*)
F73 20 ampera, plav –ELEKTRIČNI KROV LEVO
(*)
F74 20 ampera, plav –ELEKTRIČNI KROV DESNO
(*)
F75 –10 ampera, crven Jedinica za napajanje – Kontrolni modul za bateriju i pomoćni modul za
napajanje (PPU-BPCM i APM) Generator startera kaiša (BSG) — ako je u
opremi
(*)
F76 –20 ampera, žut UPRAVLJAČKI MODUL MOTORA (BENZIN) / MODUL POGONSKOG
SKLOPA (DIZEL)
(*)
F77 –10 ampera, crven GREJANJE OGLEDALA
F78 –10 ampera, crven KOMPAS / OBIJANJE / SIRENA / SENZORI U SLUČAJU OBIJANJA
F79 –20 ampera, žut KONTROLNI MODUL PAMETNE TRAKE
(*)
F80 –15 ampera, plav Kontrolni modul pogonskog sklopa (PCM)
(*)
F81 30 ampera, ružičast –ZADNJI ODMRZAVAČ (EBL)
F82 30 ampera, ružičast –GREJAČ GORIVA — ako je u opremi
(*)
Ležište UIožak osigurača Ubodni osigurač Opis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 208
