JEEP WRANGLER UNLIMITED 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

159
(ПРОДОЛЖЕНИЕ)

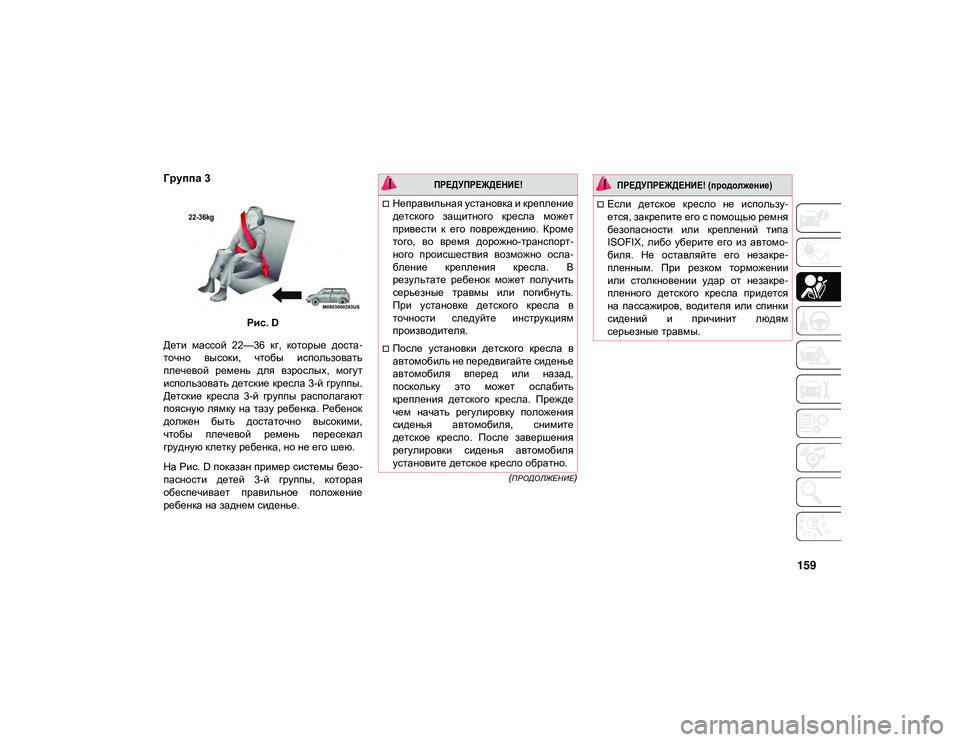

Группа 3
Рис. D
Дети массой 22—36 кг, которые доста -
точно высоки, чтобы использовать
плечевой ремень для взрослых, могут
использовать детские кресла 3-й группы.
Детские кресла 3-й группы располагают
поясную лямку на тазу ребенка. Ребенок
должен быть достаточно высокими,
чтобы плечевой ремень пересекал
грудную клетку ребенка, но не его шею.
На Рис. D показан пример системы безо -
пасности детей 3-й группы, которая
обеспечивает правильное положение
ребенка на заднем сиденье.

ПРЕДУПРЕЖДЕНИЕ!

Неправильная установка и крепление
детского защитного кресла может
привести к его повреждению. Кроме
того, во время дорожно-транспорт -
ного происшествия возможно осла -
бление крепления кресла. В
результате ребенок может получить
серьезные травмы или погибнуть.
При установке детского кресла в
точности следуйте инструкциям
производителя.
После установки детского кресла в
автомобиль не передвигайте сиденье
автомобиля вперед или назад,
поскольку это может ослабить
крепления детского кресла. Прежде
чем начать регулировку положения
сиденья автомобиля, снимите
детское кресло. После завершения
регулировки сиденья автомобиля
установите детское кресло обратно.
Если детское кресло не использу-
ется, закрепите его с помощью ремня
безопасности или креплений типа
ISOFIX, либо уберите его из автомо -
биля. Не оставляйте его незакре -
пленным. При резком торможении
или столкновении удар от незакре -
пленного детского кресла придется
на пассажиров, водителя или спинки
сидений и причинит людям
серьезные травмы.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 159

БЕЗОПАСНОСТЬ

160

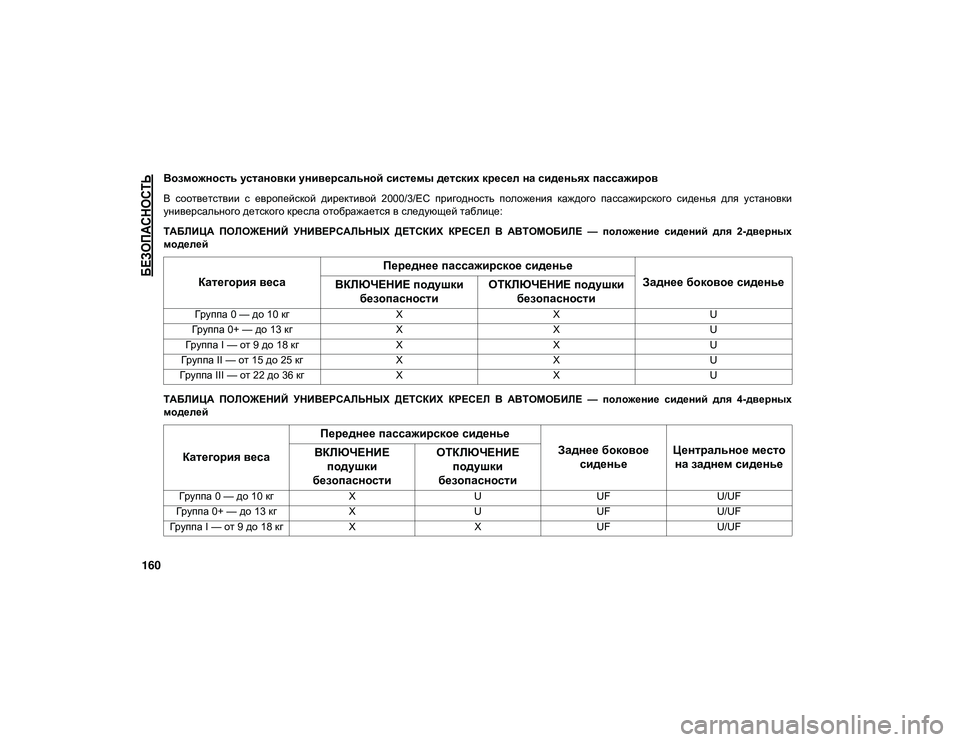

Возможность установки универсальной системы детских кресел на сиденьях пассажиров
В соответствии с европейской директивой 2000/3/EC пригодность положения каждого пассажирского сиденья для установки
универсального детского кресла отображается в следующей таблице:
ТАБЛИЦА ПОЛОЖЕНИЙ УНИВЕРСАЛЬНЫХ ДЕТСКИХ КРЕСЕЛ В АВТОМОБИЛЕ — положение сидений для 2-дверных
моделей
ТАБЛИЦА ПОЛОЖЕНИЙ УНИВЕРСАЛЬНЫХ ДЕТСКИХ КРЕСЕЛ В АВТОМОБИЛЕ — положение сидений для 4-дверных
моделей
Категория весаПереднее пассажирское сиденье
Заднее боковое сиденье
ВКЛЮЧЕНИЕ подушки
безопасности ОТКЛЮЧЕНИЕ подушки
безопасности
Группа 0 — до 10 кг XXU
Группа 0+ — до 13 кг XXU
Группа I — от 9 до 18 кг XXU
Группа II — от 15 до 25 кг XXU
Группа III — от 22 до 36 кг XXU
Категория весаПереднее пассажирское сиденье
Заднее боковое сиденье Центральное место
на заднем сиденье
ВКЛЮЧЕНИЕ
подушки
безопасности ОТКЛЮЧЕНИЕ
подушки
безопасности
Группа 0 — до 10 кг XUUFU/UF
Группа 0+ — до 13 кг XUUFU/UF
Группа I — от 9 до 18 кг XXUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 160

161

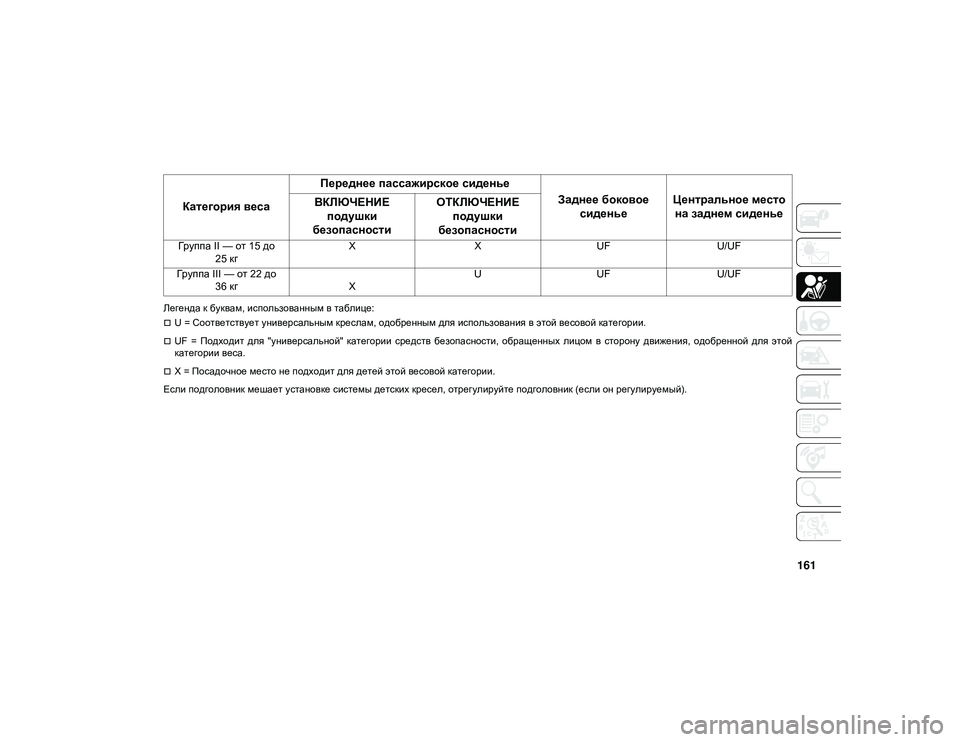

Легенда к буквам, использованным в таблице:
U = Соответствует универсальным креслам, одобренным для использования в этой весовой категории.
UF = Подходит для "универсальной" категории средств безопасности, обращенных лицом в сторону движения, одобренной для этой
категории веса.
X = Посадочное место не подходит для детей этой весовой категории.
Если подголовник мешает установке системы детских кресел, отрегулируйте подголовник (если он регулируемый).
Группа II — от 15 до 25 кг X
XUFU/UF
Группа III — от 22 до 36 кг
X U
UFU/UF
Категория веса Переднее пассажирское сиденье
Заднее боковое сиденье Центральное место
на заднем сиденье
ВКЛЮЧЕНИЕ
подушки
безопасности ОТКЛЮЧЕНИЕ
подушки
безопасности
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 161

БЕЗОПАСНОСТЬ

162

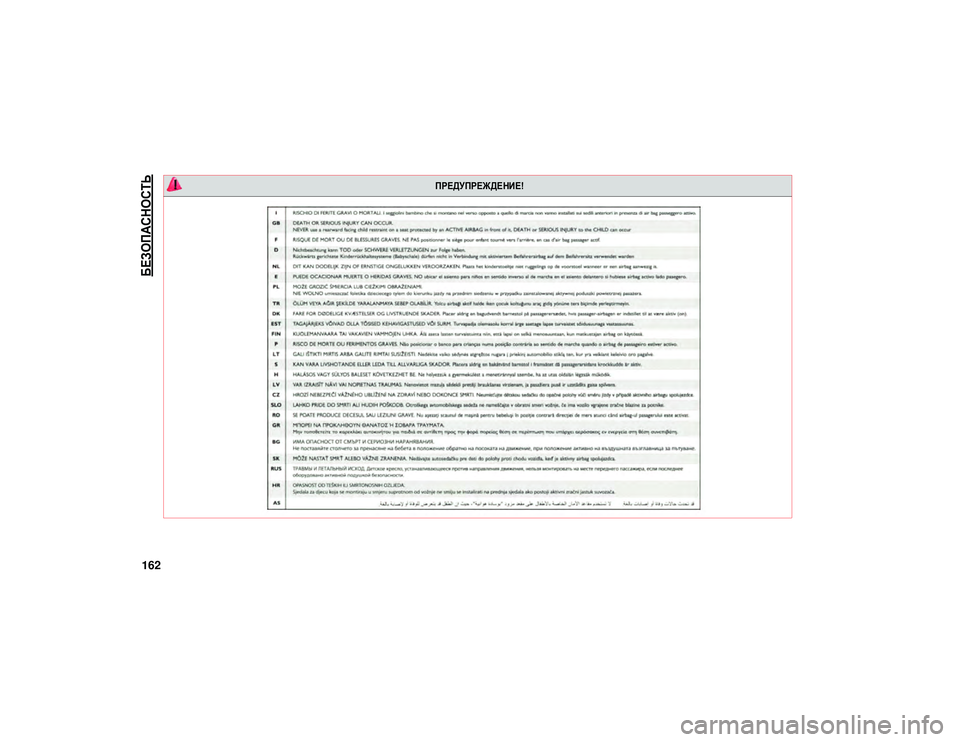

ПРЕДУПРЕЖДЕНИЕ!

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 162

163

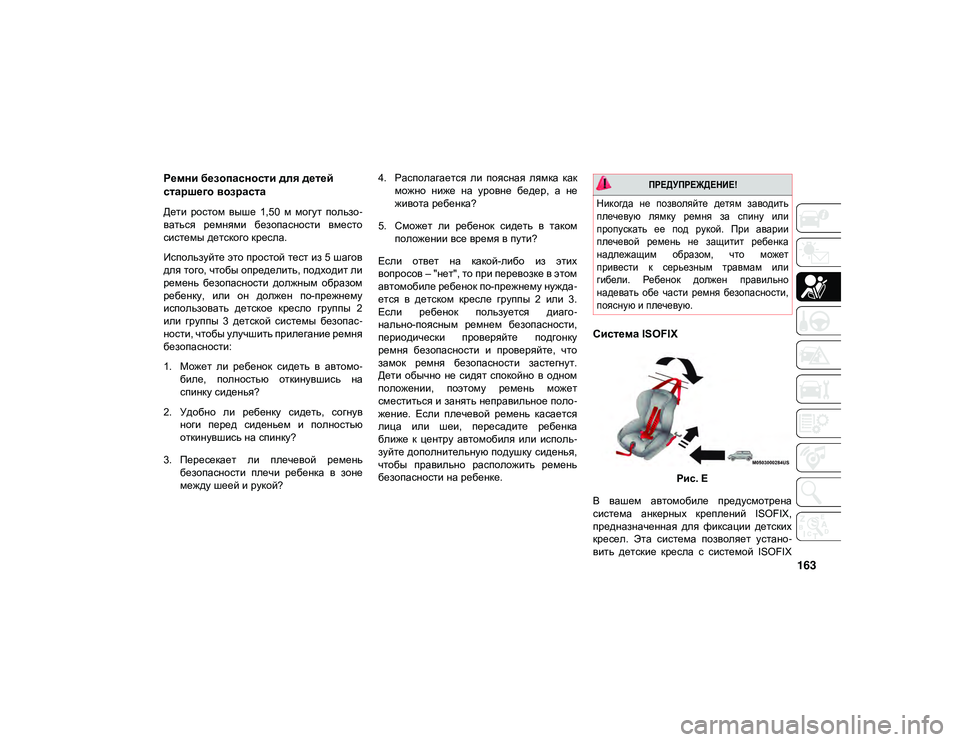

Ремни безопасности для детей
старшего возраста
Дети ростом выше 1,50 м могут пользо-
ваться ремнями безопасности вместо
системы детского кресла.
Используйте это простой тест из 5 шагов
для того, чтобы определить, подходит ли
ремень безопасности должным образом
ребенку, или он должен по-прежнему
использовать детское кресло группы 2
или группы 3 детской системы безопас -
ности, чтобы улучшить прилегание ремня
безопасности:
1. Может ли ребенок сидеть в автомо -
биле, полностью откинувшись на
спинку сиденья?
2. Удобно ли ребенку сидеть, согнув ноги перед сиденьем и полностью
откинувшись на спинку?
3. Пересекает ли плечевой ремень безопасности плечи ребенка в зоне
между шеей и рукой? 4. Располагается ли поясная лямка как
можно ниже на уровне бедер, а не
живота ребенка?
5. Сможет ли ребенок сидеть в таком положении все время в пути?
Если ответ на какой-либо из этих
вопросов – "нет", то при перевозке в этом
автомобиле ребенок по-прежнему нужда -
ется в детском кресле группы 2 или 3.
Если ребенок пользуется диаго -
нально-поясным ремнем безопасности,
периодически проверяйте подгонку
ремня безопасности и проверяйте, что
замок ремня безопасности застегнут.
Дети обычно не сидят спокойно в одном
положении, поэтому ремень может
сместиться и занять неправильное поло -
жение. Если плечевой ремень касается
лица или шеи, пересадите ребенка
ближе к центру автомобиля или исполь -
зуйте дополнительную подушку сиденья,
чтобы правильно расположить ремень
безопасности на ребенке.
Система ISOFIX
Рис. E
В вашем автомобиле предусмотрена
система анкерных креплений ISOFIX,
предназначенная для фиксации детских
кресел. Эта система позволяет устано -
вить детские кресла с системой ISOFIX

ПРЕДУПРЕЖДЕНИЕ!

Никогда не позволяйте детям заводить
плечевую лямку ремня за спину или
пропускать ее под рукой. При аварии
плечевой ремень не защитит ребенка
надлежащим образом, что может
привести к серьезным травмам или
гибели. Ребенок должен правильно
надевать обе части ремня безопасности,
поясную и плечевую.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 163

БЕЗОПАСНОСТЬ

164

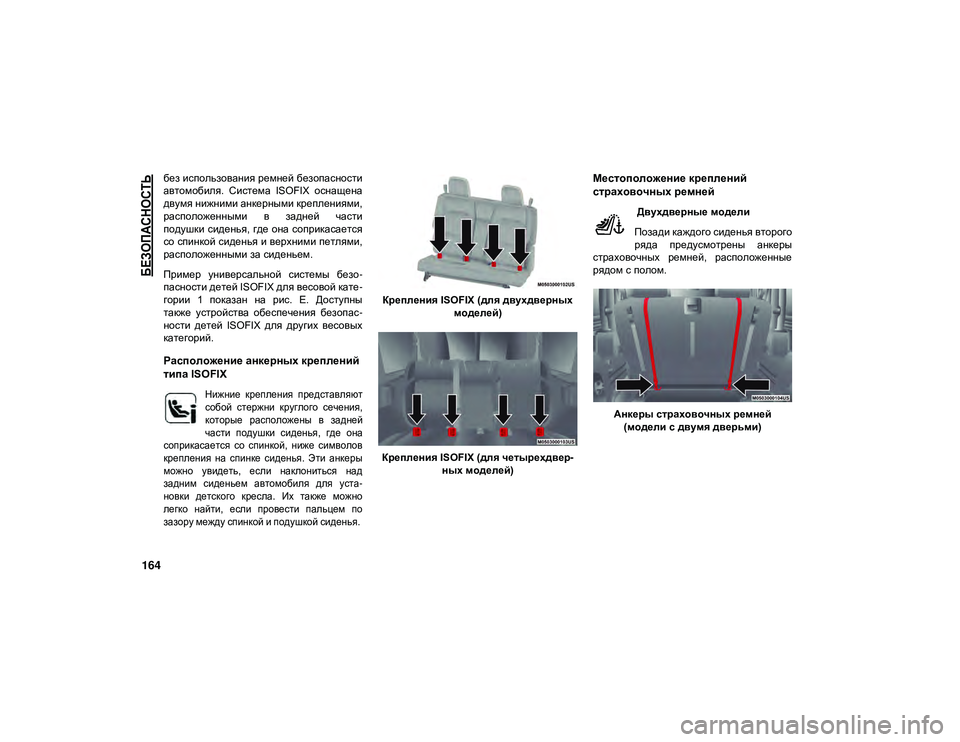

без использования ремней безопасности
автомобиля. Система ISOFIX оснащена
двумя нижними анкерными креплениями,
расположенными в задней части
подушки сиденья, где она соприкасается
со спинкой сиденья и верхними петлями,
расположенными за сиденьем.
Пример универсальной системы безо-
пасности детей ISOFIX для весовой кате -
гории 1 показан на рис. E. Доступны
также устройства обеспечения безопас -
ности детей ISOFIX для других весовых
категорий.
Расположение анкерных креплений
типа ISOFIX

Нижние крепления представляют
собой стержни круглого сечения,
которые расположены в задней
части подушки сиденья, где она
соприкасается со спинкой, ниже символов
крепления на спинке сиденья. Эти анкеры
можно увидеть, если наклониться над
задним сиденьем автомобиля для уста -
новки детского кресла. Их также можно
легко найти, если провести пальцем по
зазору между спинкой и подушкой сиденья.
Крепления ISOFIX (для двухдверных
моделей)
Крепления ISOFIX (для четырехдвер -
ных моделей)
Местоположение креплений
страховочных ремней
Двухдверные модели
Позади каждого сиденья второго
ряда предусмотрены анкеры
страховочных ремней, расположенные
рядом с полом.
Анкеры страховочных ремней(модели с двумя дверьми)
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 164

165

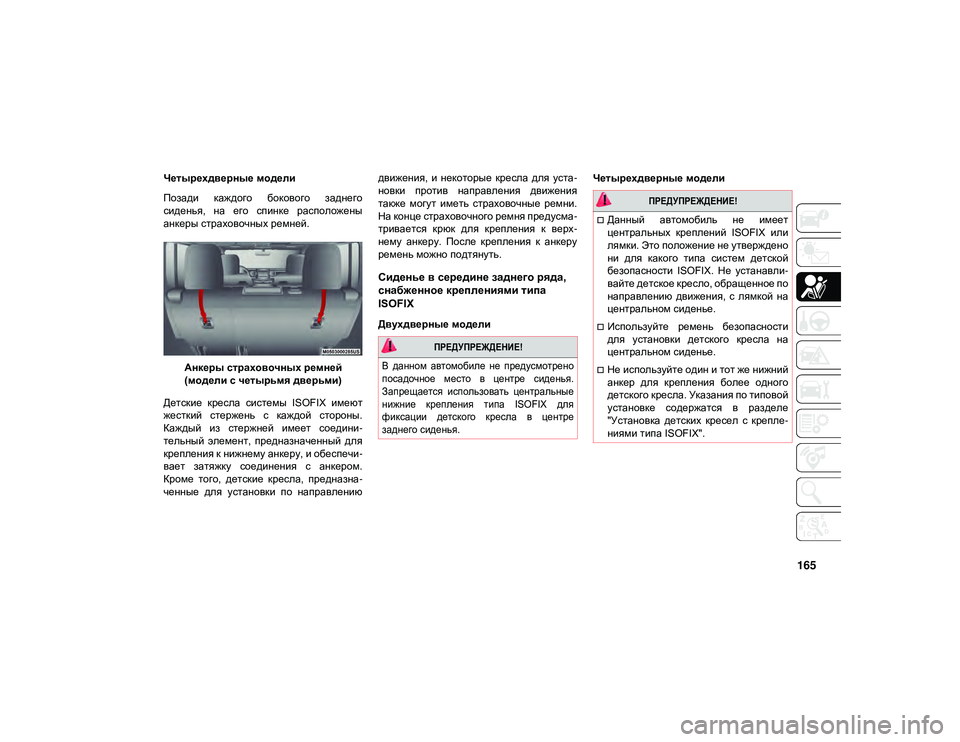

Четырехдверные модели
Позади каждого бокового заднего
сиденья, на его спинке расположены
анкеры страховочных ремней.Анкеры страховочных ремней(модели с четырьмя дверьми)
Детские кресла системы ISOFIX имеют
жесткий стержень с каждой стороны.
Каждый из стержней имеет соедини -
тельный элемент, предназначенный для
крепления к нижнему анкеру, и обеспечи -
вает затяжку соединения с анкером.
Кроме того, детские кресла, предназна -
ченные для установки по направлению движения, и некоторые кресла для уста
-
новки против направления движения
также могут иметь страховочные ремни.
На конце страховочного ремня предусма -
тривается крюк для крепления к верх -
нему анкеру. После крепления к анкеру
ремень можно подтянуть.
Сиденье в середине заднего ряда,
снабженное креплениями типа
ISOFIX
Двухдверные модели Четырехдверные модели

ПРЕДУПРЕЖДЕНИЕ!

В данном автомобиле не предусмотрено
посадочное место в центре сиденья.
Запрещается использовать центральные
нижние крепления типа ISOFIX для
фиксации детского кресла в центре
заднего сиденья.

ПРЕДУПРЕЖДЕНИЕ!

Данный автомобиль не имеет
центральных креплений ISOFIX или
лямки. Это положение не утверждено
ни для какого типа систем детской
безопасности ISOFIX. Не устанавли
-
вайте детское кресло, обращенное по
направлению движения, с лямкой на
центральном сиденье.
Используйте ремень безопасности
для установки детского кресла на
центральном сиденье.
Не используйте один и тот же нижний
анкер для крепления более одного
детского кресла. Указания по типовой
установке содержатся в разделе
"Установка детских кресел с крепле -
ниями типа ISOFIX".
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 165

БЕЗОПАСНОСТЬ

166
Пригодность пассажирских сидений для использования системы крепления детских кресел ISOFIX

В таблице ниже показаны различные возможности установки детских кресел ISOFIX в соответствии с европейским стандартом ECE 16.

Таблица положений ISOFIX в автомобиле — положение сидений для 2-дверных моделей
Категория весаКатегория
размера Крепление Переднее
пассажирское сиденье Заднее
боковое
сиденье Центральное
место на заднем
сиденье Другие места
размещения
Люлька FISO/L1 XXXX
G ISO/L2 XXXX
(1) X XXX
0 — до 10 кг EISO/R1 XIUF XX
(1) X XXX
0+ — до 13 кг EISO/R1 XIUF XX
D ISO/R2 XIUF XX
С ISO/R3 XIUF XX
(1) X XXX
I — от 9 до 18 кг DISO/R2 XIUF XX
С ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) X XXX
II — от 15 до 25 кг (1)X XXX
III — от 22 до 36 кг (1)X XXX
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 166

167

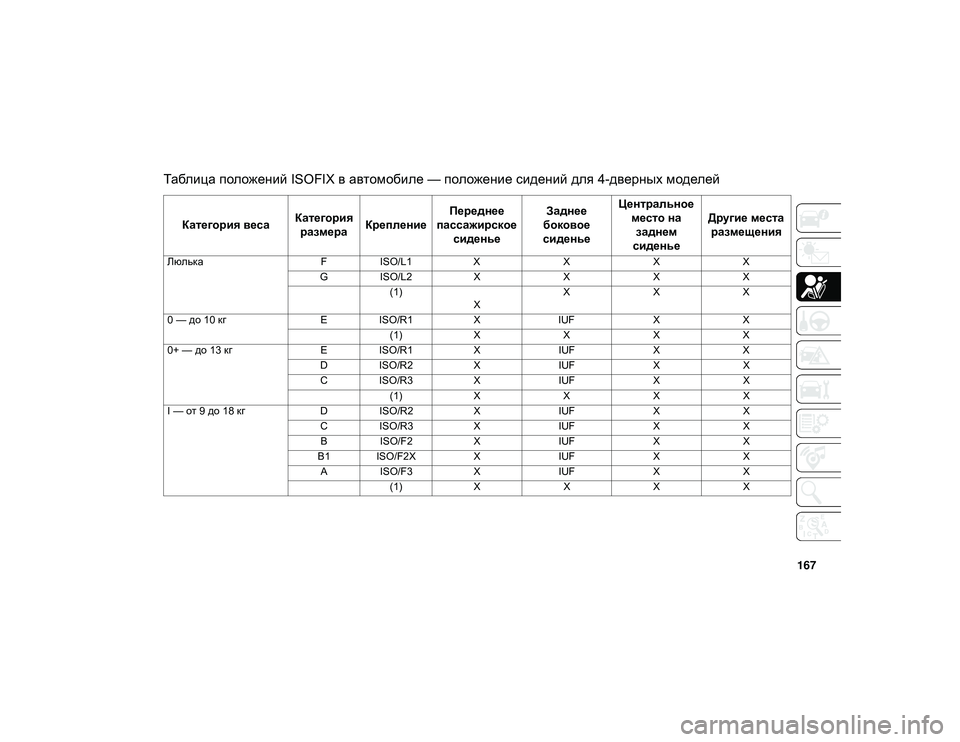

Таблица положений ISOFIX в автомобиле — положение сидений для 4-дверных моделей
Категория весаКатегория
размера Крепление Переднее
пассажирское сиденье Заднее
боковое
сиденье Центральное
место на заднем
сиденье Другие места
размещения
Люлька FISO/L1 XXXX
G ISO/L2 XXXX
(1)
X X
XX
0 — до 10 кг EISO/R1 XIUF XX
(1) X XXX
0+ — до 13 кг EISO/R1 XIUF XX
D ISO/R2 XIUF XX
С ISO/R3 XIUF XX
(1) X XXX
I — от 9 до 18 кг D ISO/R2 XIUF XX
С ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) X XXX
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 167

БЕЗОПАСНОСТЬ

168

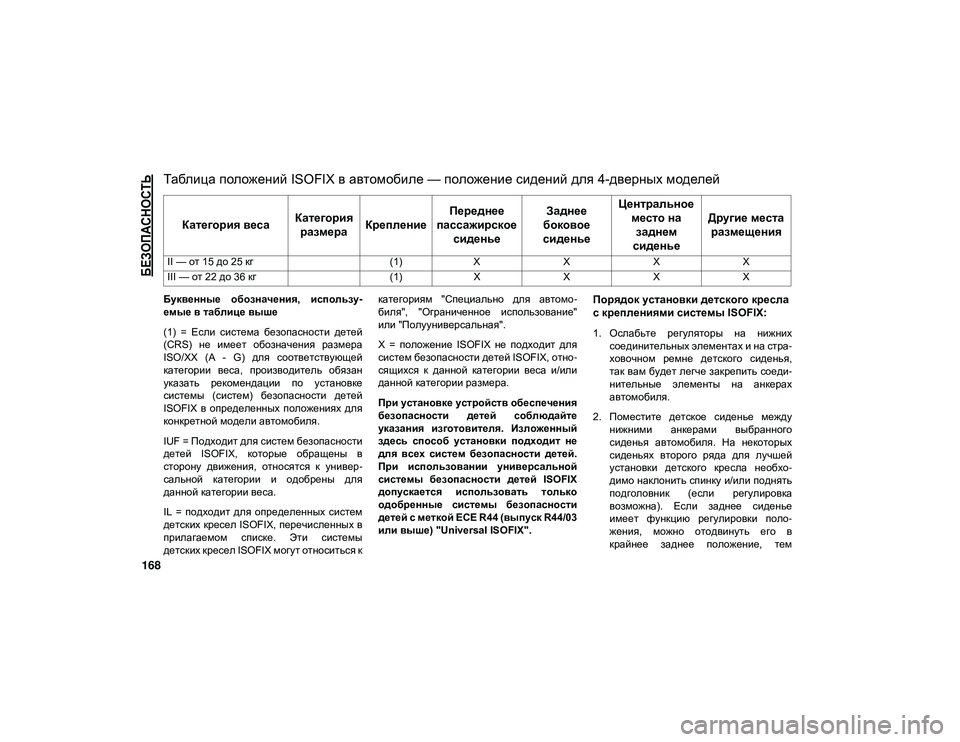

Буквенные обозначения, использу-
емые в таблице выше
(1) = Если система безопасности детей
(CRS) не имеет обозначения размера
ISO/XX (A - G) для соответствующей
категории веса, производитель обязан
указать рекомендации по установке
системы (систем) безопасности детей
ISOFIX в определенных положениях для
конкретной модели автомобиля.
IUF = Подходит для систем безопасности
детей ISOFIX, которые обращены в
сторону движения, относятся к универ -
сальной категории и одобрены для
данной категории веса.
IL = подходит для определенных систем
детских кресел ISOFIX, перечисленных в
прилагаемом списке. Эти системы
детских кресел ISOFIX могут относиться к категориям "Специально для автомо
-
биля", "Ограниченное использование"
или "Полууниверсальная".
X = положение ISOFIX не подходит для
систем безопасности детей ISOFIX, отно -
сящихся к данной категории веса и/или
данной категории размера.
При установке устройств обеспечения
безопасности детей соблюдайте
указания изготовителя. Изложенный
здесь способ установки подходит не
для всех систем безопасности детей.
При использовании универсальной
системы безопасности детей ISOFIX
допускается использовать только
одобренные системы безопасности
детей с меткой ECE R44 (выпуск R44/03
или выше) "Universal ISOFIX".Порядок установки детского кресла
с креплениями системы ISOFIX:
1. Ослабьте регуляторы на нижних соединительных элементах и на стра -
ховочном ремне детского сиденья,
так вам будет легче закрепить соеди -
нительные элементы на анкерах
автомобиля.
2. Поместите детское сиденье между нижними анкерами выбранного
сиденья автомобиля. На некоторых
сиденьях второго ряда для лучшей
установки детского кресла необхо -
димо наклонить спинку и/или поднять
подголовник (если регулировка
возможна). Если заднее сиденье
имеет функцию регулировки поло -
жения, можно отодвинуть его в
крайнее заднее положение, тем
II — от 15 до 25 кг
(1)X XXX
III — от 22 до 36 кг (1)X XXX
Таблица положений ISOFIX в автомобиле — положение сидений для 4-дверных моделей
Категория веса Категория
размера Крепление Переднее
пассажирское сиденье Заднее
боковое
сиденье Центральное
место на заднем
сиденье Другие места
размещения
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 168
