JEEP WRANGLER UNLIMITED 2021 Libretto Uso Manutenzione (in Italian)

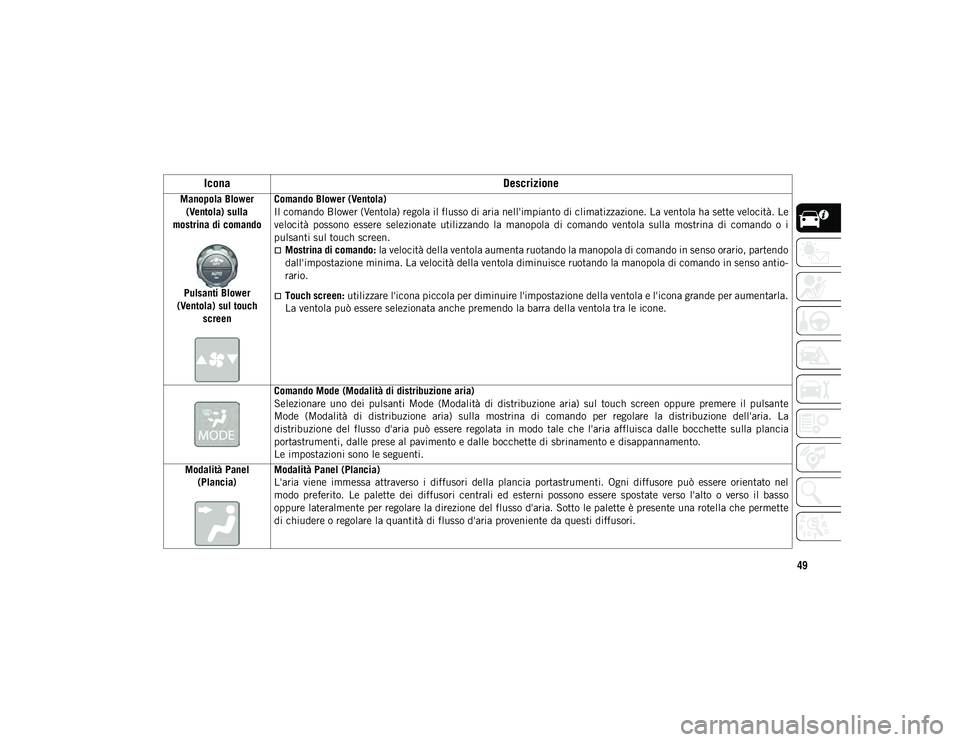

49
Manopola Blower (Ventola) sulla
mostrina di comando
Pulsanti Blower
(Ventola) sul touch screen Comando Blower (Ventola)
Il comando Blower (Ventola) regola il flusso di aria nell'impianto di climatizzazione. La ventola ha sette velocità. Le
velocità possono essere selezionate utilizzando la manopola di comando ventola sulla mostrina di comando o i
pulsanti sul touch screen.
Mostrina di comando:
la velocità della ventola aumenta ruotando la manopola di comando in senso orario, partendo
dall'impostazione minima. La velocità della ventola diminuisce ruotando la manopola di comando in senso antio -
rario.
Touch screen: utilizzare l'icona piccola per diminuire l'impostazione della ventola e l'icona grande per aumentarla.
La ventola può essere selezionata anche premendo la barra della ventola tra le icone.
Comando Mode (Modalità di distribuzione aria)
Selezionare uno dei pulsanti Mode (Modalità di distribuzione aria) sul touch screen oppure premere il pulsante
Mode (Modalità di distribuzione aria) sulla mostrina di comando per regolare la distribuzione dell'aria. La
distribuzione del flusso d'aria può essere regolata in modo tale che l'aria affluisca dalle bocchette sulla plancia
portastrumenti, dalle prese al pavimento e dalle bocchette di sbrinamento e disappannamento.
Le impostazioni sono le seguenti.
Modalità Panel (Plancia) Modalità Panel (Plancia)
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel
modo preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso
oppure lateralmente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette
di chiudere o regolare la quantità di flusso d'aria proveniente da questi diffusori.
Icona
Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 49

DESCRIZIONE DELLA VETTURA
50

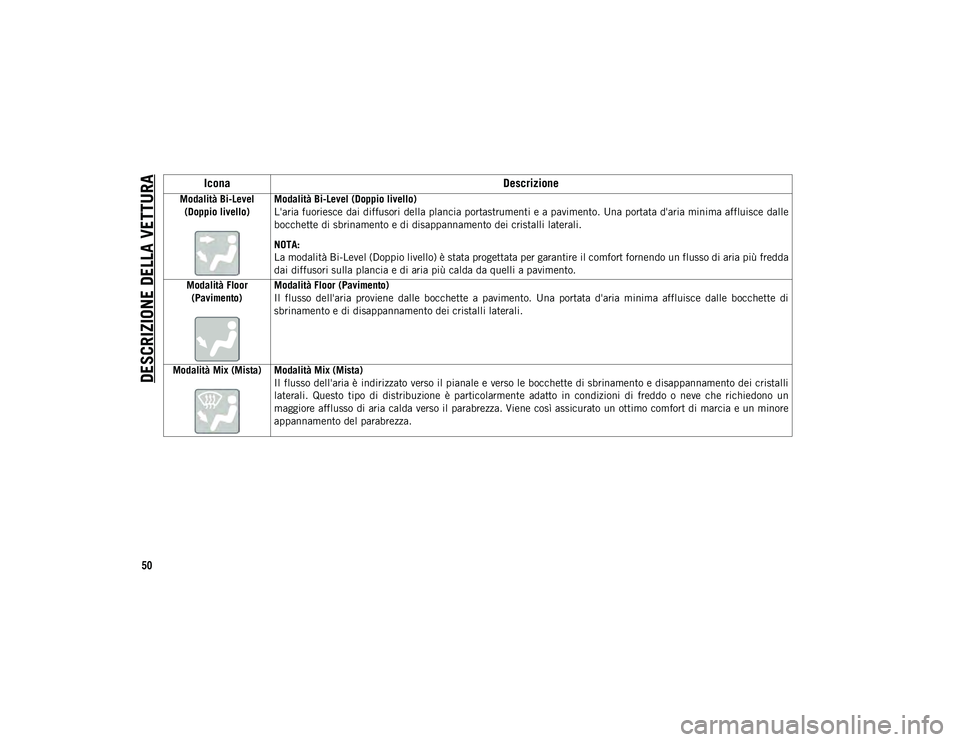

Modalità Bi-Level (Doppio livello) Modalità Bi-Level (Doppio livello)
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle
bocchette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda
dai diffusori sulla plancia e di aria più calda da quelli a pavimento.
Modalità Floor (Pavimento) Modalità Floor (Pavimento)
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di
sbrinamento e di disappannamento dei cristalli laterali.
Modalità Mix (Mista) Modalità Mix (Mista) Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli
laterali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un
maggiore afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore
appannamento del parabrezza.
Icona Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 50

51

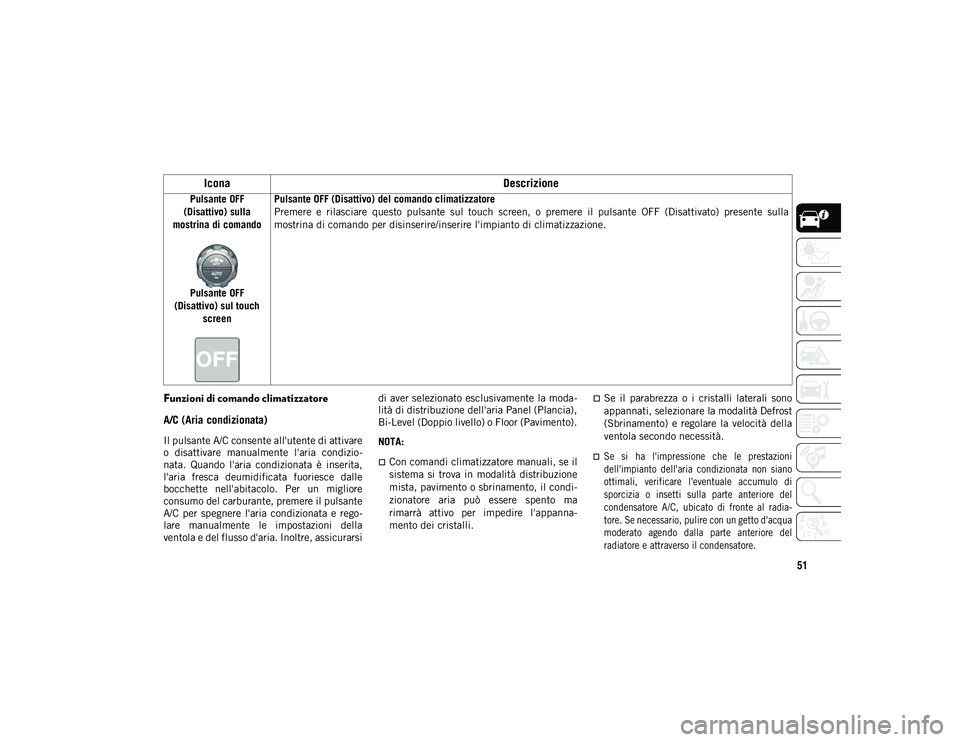

Funzioni di comando climatizzatore
A/C (Aria condizionata)
Il pulsante A/C consente all'utente di attivare
o disattivare manualmente l'aria condizio-
nata. Quando l'aria condizionata è inserita,
l'aria fresca deumidificata fuoriesce dalle
bocchette nell'abitacolo. Per un migliore
consumo del carburante, premere il pulsante
A/C per spegnere l'aria condizionata e rego -
lare manualmente le impostazioni della
ventola e del flusso d'aria. Inoltre, assicurarsi di aver selezionato esclusivamente la moda
-
lità di distribuzione dell'aria Panel (Plancia),
Bi-Level (Doppio livello) o Floor (Pavimento).
NOTA:
Con comandi climatizzatore manuali, se il
sistema si trova in modalità distribuzione
mista, pavimento o sbrinamento, il condi -
zionatore aria può essere spento ma
rimarrà attivo per impedire l'appanna-
mento dei cristalli.
Se il parabrezza o i cristalli laterali sono
appannati, selezionare la modalità Defrost
(Sbrinamento) e regolare la velocità della
ventola secondo necessità.

Se si ha l'impressione che le prestazioni
dell'impianto dell'aria condizionata non siano
ottimali, verificare l'eventuale accumulo di
sporcizia o insetti sulla parte anteriore del
condensatore A/C, ubicato di fronte al radia-
tore. Se necessario, pulire con un getto d'acqua
moderato agendo dalla parte anteriore del
radiatore e attraverso il condensatore.

Pulsante OFF
(Disattivo) sulla
mostrina di comando
Pulsante OFF
(Disattivo) sul touch screen Pulsante OFF (Disattivo) del comando climatizzatore
Premere e rilasciare questo pulsante sul touch screen, o premere il pulsante OFF (Disattivato) presente sulla
mostrina di comando per disinserire/inserire l'impianto di climatizzazione.
Icona
Descrizione
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 51

DESCRIZIONE DELLA VETTURA
52

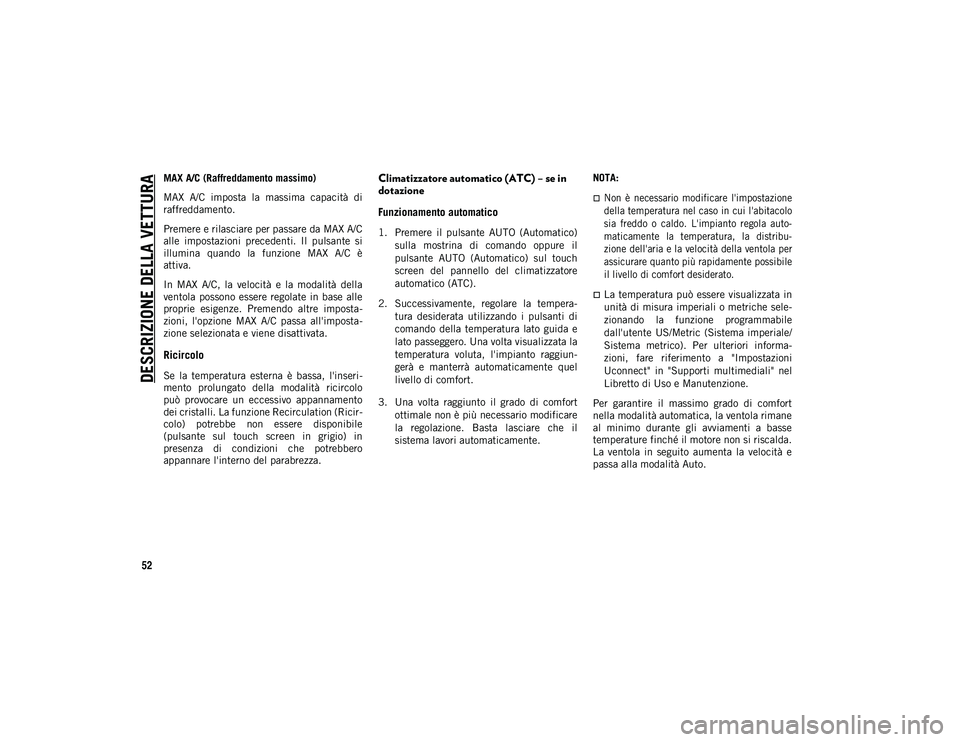

MAX A/C (Raffreddamento massimo)
MAX A/C imposta la massima capacità di
raffreddamento.
Premere e rilasciare per passare da MAX A/C
alle impostazioni precedenti. Il pulsante si
illumina quando la funzione MAX A/C è
attiva.
In MAX A/C, la velocità e la modalità della
ventola possono essere regolate in base alle
proprie esigenze. Premendo altre imposta-
zioni, l'opzione MAX A/C passa all'imposta -
zione selezionata e viene disattivata.
Ricircolo
Se la temperatura esterna è bassa, l'inseri -
mento prolungato della modalità ricircolo
può provocare un eccessivo appannamento
dei cristalli. La funzione Recirculation (Ricir -
colo) potrebbe non essere disponibile
(pulsante sul touch screen in grigio) in
presenza di condizioni che potrebbero
appannare l'interno del parabrezza.
Climatizzatore automatico (ATC) – se in
dotazione
Funzionamento automatico
1. Premere il pulsante AUTO (Automatico)
sulla mostrina di comando oppure il
pulsante AUTO (Automatico) sul touch
screen del pannello del climatizzatore
automatico (ATC).
2. Successivamente, regolare la tempera -
tura desiderata utilizzando i pulsanti di
comando della temperatura lato guida e
lato passeggero. Una volta visualizzata la
temperatura voluta, l'impianto raggiun -
gerà e manterrà automaticamente quel
livello di comfort.
3. Una volta raggiunto il grado di comfort ottimale non è più necessario modificare
la regolazione. Basta lasciare che il
sistema lavori automaticamente. NOTA:

Non è necessario modificare l'impostazione
della temperatura nel caso in cui l'abitacolo
sia freddo o caldo. L'impianto regola auto
-
maticamente la temperatura, la distribu -
zione dell'aria e la velocità della ventola per
assicurare quanto più rapidamente possibile
il livello di comfort desiderato.

La temperatura può essere visualizzata in
unità di misura imperiali o metriche sele-
zionando la funzione programmabile
dall'utente US/Metric (Sistema imperiale/
Sistema metrico). Per ulteriori informa-
zioni, fare riferimento a "Impostazioni
Uconnect" in "Supporti multimediali" nel
Libretto di Uso e Manutenzione.
Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 52

53

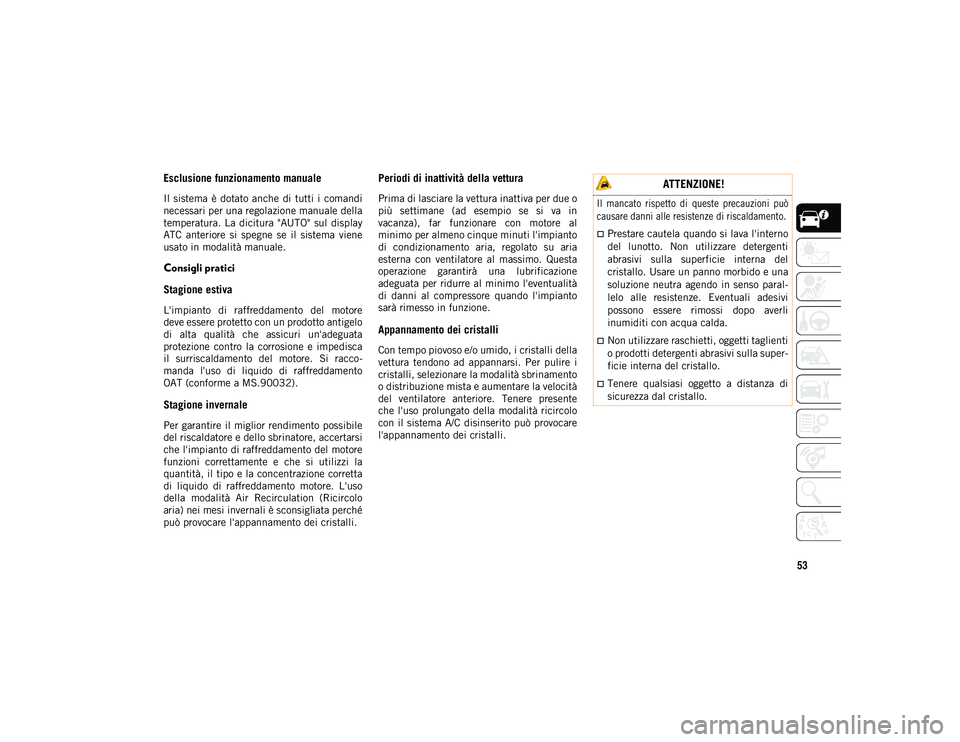

Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Consigli pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata
protezione contro la corrosione e impedisca
il surriscaldamento del motore. Si racco-
manda l'uso di liquido di raffreddamento
OAT (conforme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'uso
della modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in
vacanza), far funzionare con motore al
minimo per almeno cinque minuti l'impianto
di condizionamento aria, regolato su aria
esterna con ventilatore al massimo. Questa
operazione garantirà una lubrificazione
adeguata per ridurre al minimo l'eventualità
di danni al compressore quando l'impianto
sarà rimesso in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità sbrinamento
o distribuzione mista e aumentare la velocità
del ventilatore anteriore. Tenere presente
che l'uso prolungato della modalità ricircolo
con il sistema A/C disinserito può provocare
l'appannamento dei cristalli.
ATTENZIONE!

Il mancato rispetto di queste precauzioni può
causare danni alle resistenze di riscaldamento.

Prestare cautela quando si lava l'interno
del lunotto. Non utilizzare detergenti
abrasivi sulla superficie interna del
cristallo. Usare un panno morbido e una
soluzione neutra agendo in senso paral -
lelo alle resistenze. Eventuali adesivi
possono essere rimossi dopo averli
inumiditi con acqua calda.
Non utilizzare raschietti, oggetti taglienti
o prodotti detergenti abrasivi sulla super -
ficie interna del cristallo.
Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 53

DESCRIZIONE DELLA VETTURA
54

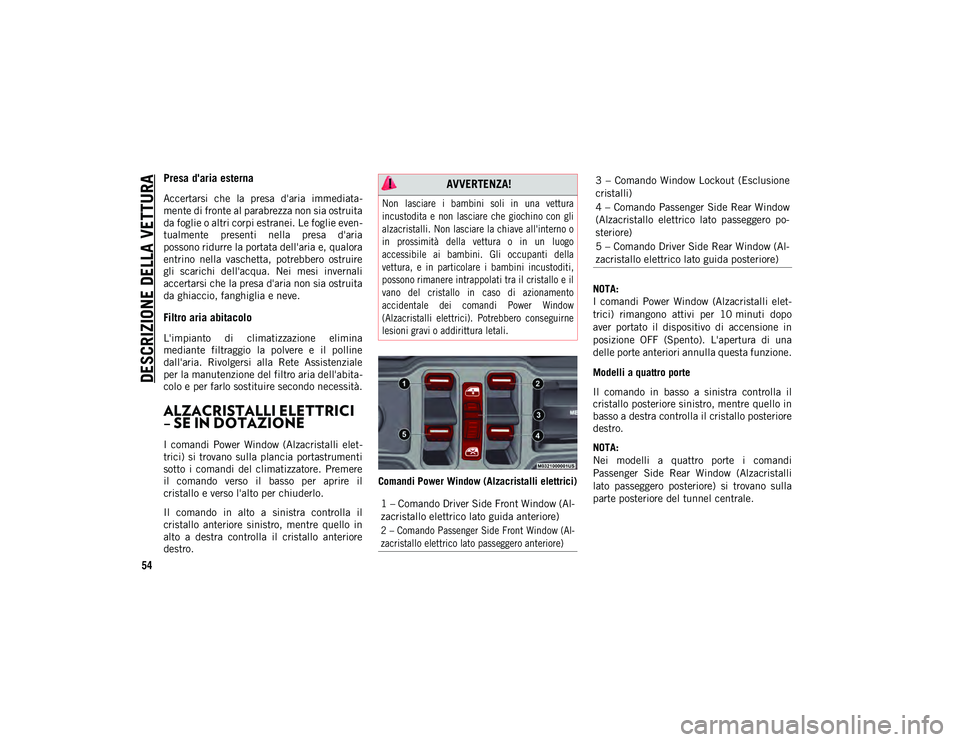

Presa d'aria esterna
Accertarsi che la presa d'aria immediata-
mente di fronte al parabrezza non sia ostruita
da foglie o altri corpi estranei. Le foglie even -
tualmente presenti nella presa d'aria
possono ridurre la portata dell'aria e, qualora
entrino nella vaschetta, potrebbero ostruire
gli scarichi dell'acqua. Nei mesi invernali
accertarsi che la presa d'aria non sia ostruita
da ghiaccio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina
mediante filtraggio la polvere e il polline
dall'aria. Rivolgersi alla Rete Assistenziale
per la manutenzione del filtro aria dell'abita -
colo e per farlo sostituire secondo necessità.
ALZACRISTALLI ELETTRICI
– SE IN DOTAZIONE
I comandi Power Window (Alzacristalli elet -
trici) si trovano sulla plancia portastrumenti
sotto i comandi del climatizzatore. Premere
il comando verso il basso per aprire il
cristallo e verso l'alto per chiuderlo.
Il comando in alto a sinistra controlla il
cristallo anteriore sinistro, mentre quello in
alto a destra controlla il cristallo anteriore
destro. Comandi Power Window (Alzacristalli elettrici)NOTA:
I comandi Power Window (Alzacristalli elet
-
trici) rimangono attivi per 10 minuti dopo
aver portato il dispositivo di accensione in
posizione OFF (Spento). L'apertura di una
delle porte anteriori annulla questa funzione.
Modelli a quattro porte
Il comando in basso a sinistra controlla il
cristallo posteriore sinistro, mentre quello in
basso a destra controlla il cristallo posteriore
destro.
NOTA:
Nei modelli a quattro porte i comandi
Passenger Side Rear Window (Alzacristalli
lato passeggero posteriore) si trovano sulla
parte posteriore del tunnel centrale.
AVVERTENZA!

Non lasciare i bambini soli in una vettura
incustodita e non lasciare che giochino con gli
alzacristalli. Non lasciare la chiave all'interno o
in prossimità della vettura o in un luogo
accessibile ai bambini. Gli occupanti della
vettura, e in particolare i bambini incustoditi,
possono rimanere intrappolati tra il cristallo e il
vano del cristallo in caso di azionamento
accidentale dei comandi Power Window
(Alzacristalli elettrici). Potrebbero conseguirne
lesioni gravi o addirittura letali.

1 – Comando Driver Side Front Window (Al -
zacristallo elettrico lato guida anteriore)

2 – Comando Passenger Side Front Window (Al -
zacristallo elettrico lato passeggero anteriore)

3 – Comando Window Lockout (Esclusione
cristalli)
4 – Comando Passenger Side Rear Window
(Alzacristallo elettrico lato passeggero po -
steriore)
5 – Comando Driver Side Rear Window (Al -
zacristallo elettrico lato guida posteriore)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 54

55

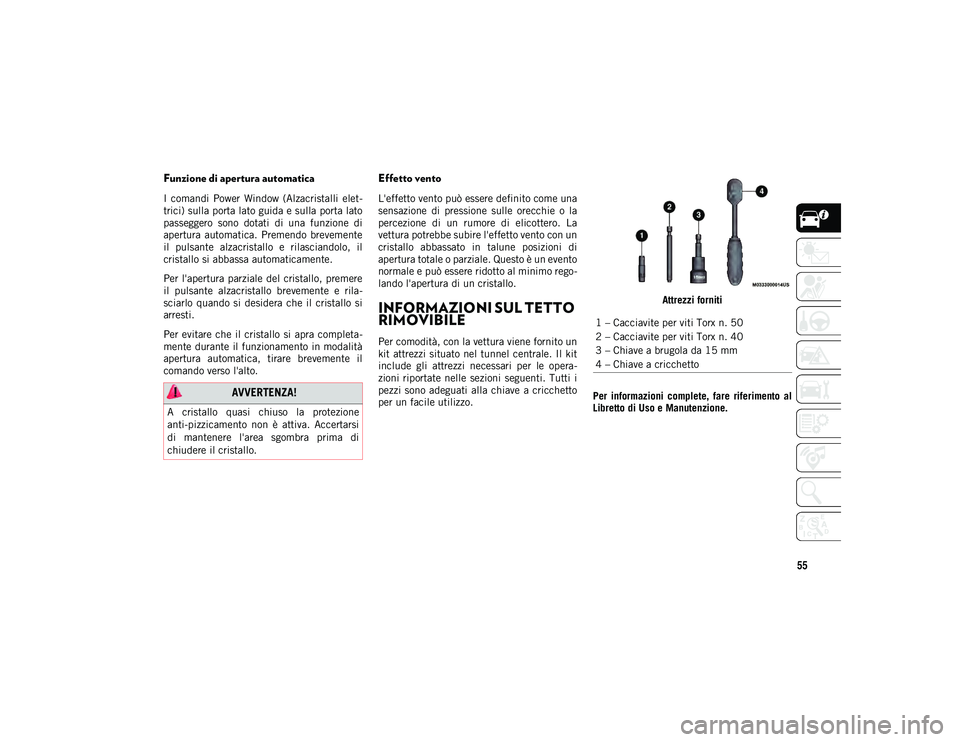

Funzione di apertura automatica
I comandi Power Window (Alzacristalli elet-
trici) sulla porta lato guida e sulla porta lato
passeggero sono dotati di una funzione di
apertura automatica. Premendo brevemente
il pulsante alzacristallo e rilasciandolo, il
cristallo si abbassa automaticamente.
Per l'apertura parziale del cristallo, premere
il pulsante alzacristallo brevemente e rila -
sciarlo quando si desidera che il cristallo si
arresti.
Per evitare che il cristallo si apra completa -
mente durante il funzionamento in modalità
apertura automatica, tirare brevemente il
comando verso l'alto.
Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura potrebbe subire l'effetto vento con un
cristallo abbassato in talune posizioni di
apertura totale o parziale. Questo è un evento
normale e può essere ridotto al minimo rego -
lando l'apertura di un cristallo.
INFORMAZIONI SUL TETTO
RIMOVIBILE
Per comodità, con la vettura viene fornito un
kit attrezzi situato nel tunnel centrale. Il kit
include gli attrezzi necessari per le opera -
zioni riportate nelle sezioni seguenti. Tutti i
pezzi sono adeguati alla chiave a cricchetto
per un facile utilizzo. Attrezzi forniti
Per informazioni complete, fare riferimento al
Libretto di Uso e Manutenzione.
AVVERTENZA!
A cristallo quasi chiuso la protezione
anti-pizzicamento non è attiva. Accertarsi
di mantenere l'area sgombra prima di
chiudere il cristallo.
1 – Cacciavite per viti Torx n. 50
2 – Cacciavite per viti Torx n. 40
3 – Chiave a brugola da 15 mm
4 – Chiave a cricchetto
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 55

DESCRIZIONE DELLA VETTURA
56

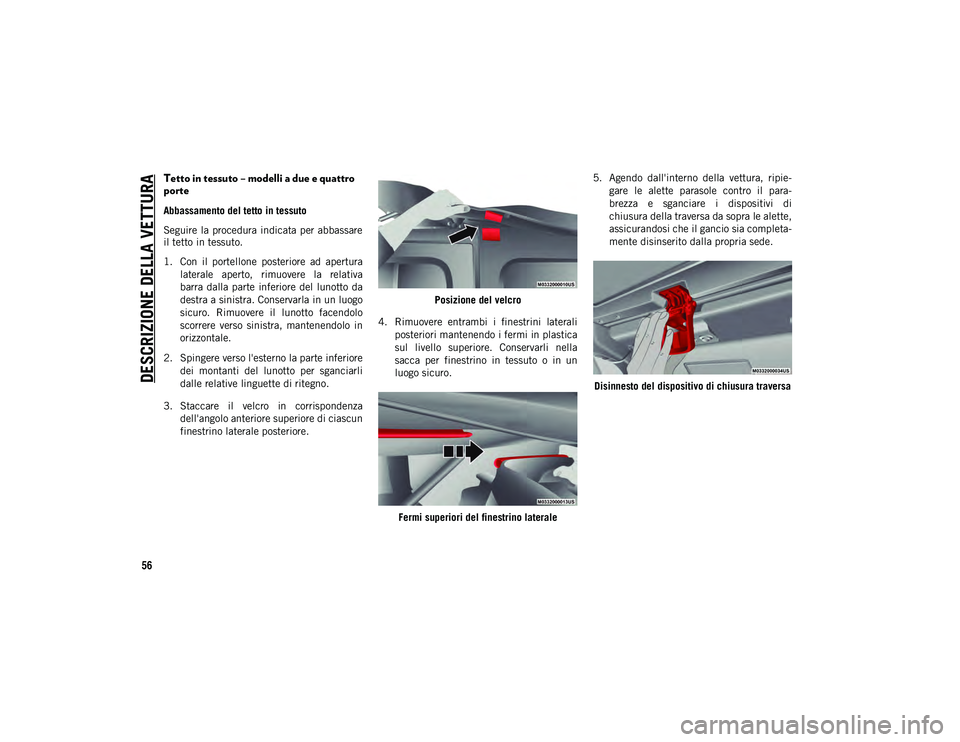

Tetto in tessuto – modelli a due e quattro
porte
Abbassamento del tetto in tessuto
Seguire la procedura indicata per abbassare
il tetto in tessuto.
1. Con il portellone posteriore ad aperturalaterale aperto, rimuovere la relativa
barra dalla parte inferiore del lunotto da
destra a sinistra. Conservarla in un luogo
sicuro. Rimuovere il lunotto facendolo
scorrere verso sinistra, mantenendolo in
orizzontale.
2. Spingere verso l'esterno la parte inferiore dei montanti del lunotto per sganciarli
dalle relative linguette di ritegno.
3. Staccare il velcro in corrispondenza dell'angolo anteriore superiore di ciascun
finestrino laterale posteriore. Posizione del velcro
4. Rimuovere entrambi i finestrini laterali posteriori mantenendo i fermi in plastica
sul livello superiore. Conservarli nella
sacca per finestrino in tessuto o in un
luogo sicuro.
Fermi superiori del finestrino laterale 5. Agendo dall'interno della vettura, ripie
-
gare le alette parasole contro il para -
brezza e sganciare i dispositivi di
chiusura della traversa da sopra le alette,
assicurandosi che il gancio sia completa -
mente disinserito dalla propria sede.
Disinnesto del dispositivo di chiusura traversa
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 56

57
6. Agendo dall'esterno della vettura, solle-
vare la parte anteriore del tetto in tessuto
e piegarlo in posizione Sunrider®.

NOTA:
Se si lascia il tetto in tessuto in posizione
Sunrider®, fissarlo utilizzando le due fascette
in velcro fornite nel tunnel centrale.

Fascette Sunrider® in posizione

7. Tirare il dispositivo di chiusura Sunrider®, situato sotto l'ultima centina del tetto in
tessuto. Posizione del dispositivo di chiusura Sunrider®

8. Lasciare che il tetto in tessuto scorra liberamente all'indietro nei binari di
guida nella posizione di stivaggio. 9. Spingere leggermente verso il basso il
tetto in tessuto ripiegato e contempora -
neamente far scorrere la leva di bloc -
caggio dei meccanismi di ausilio al
sollevamento lato sinistro e lato destro
nella posizione di "blocco".
Posizione di blocco
ATTENZIONE!
La mancata osservanza dei passaggi
successivi può danneggiare il tetto in
tessuto o la vettura.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 57

DESCRIZIONE DELLA VETTURA
58

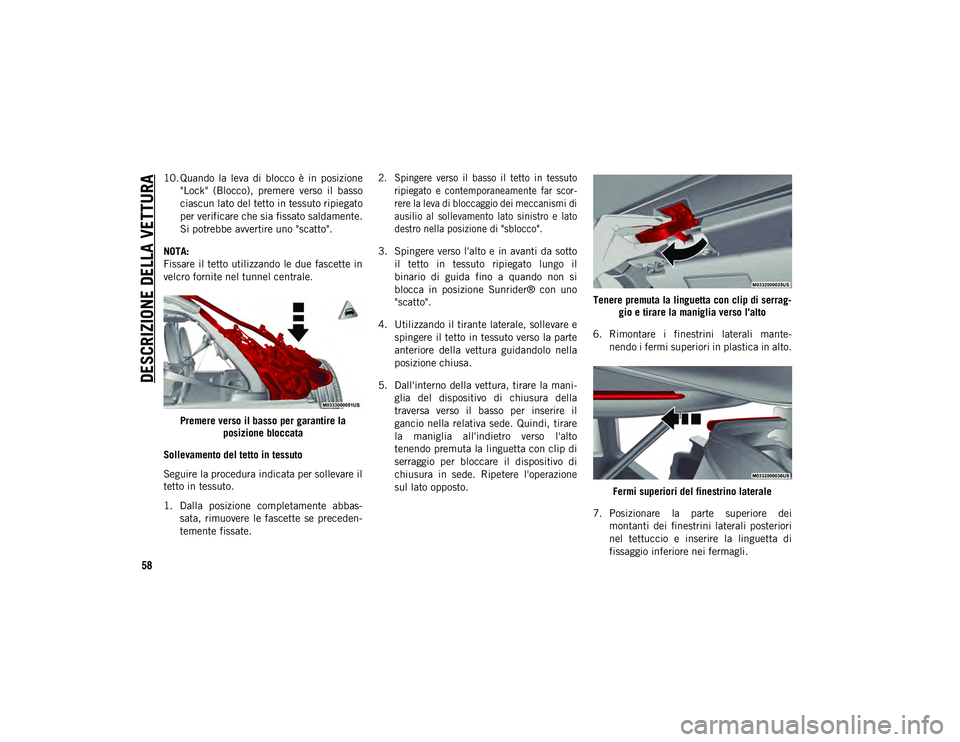

10. Quando la leva di blocco è in posizione"Lock" (Blocco), premere verso il basso
ciascun lato del tetto in tessuto ripiegato
per verificare che sia fissato saldamente.
Si potrebbe avvertire uno "scatto".
NOTA:
Fissare il tetto utilizzando le due fascette in
velcro fornite nel tunnel centrale.
Premere verso il basso per garantire la posizione bloccata
Sollevamento del tetto in tessuto
Seguire la procedura indicata per sollevare il
tetto in tessuto.
1. Dalla posizione completamente abbas -
sata, rimuovere le fascette se preceden -
temente fissate.
2. Spingere verso il basso il tetto in tessuto
ripiegato e contemporaneamente far scor -
rere la leva di bloccaggio dei meccanismi di
ausilio al sollevamento lato sinistro e lato
destro nella posizione di "sblocco".

3. Spingere verso l'alto e in avanti da sotto il tetto in tessuto ripiegato lungo il
binario di guida fino a quando non si
blocca in posizione Sunrider® con uno
"scatto".
4. Utilizzando il tirante laterale, sollevare e spingere il tetto in tessuto verso la parte
anteriore della vettura guidandolo nella
posizione chiusa.
5. Dall'interno della vettura, tirare la mani -
glia del dispositivo di chiusura della
traversa verso il basso per inserire il
gancio nella relativa sede. Quindi, tirare
la maniglia all'indietro verso l'alto
tenendo premuta la linguetta con clip di
serraggio per bloccare il dispositivo di
chiusura in sede. Ripetere l'operazione
sul lato opposto. Tenere premuta la linguetta con clip di serrag-
gio e tirare la maniglia verso l'alto
6. Rimontare i finestrini laterali mante -
nendo i fermi superiori in plastica in alto.
Fermi superiori del finestrino laterale
7. Posizionare la parte superiore dei montanti dei finestrini laterali posteriori
nel tettuccio e inserire la linguetta di
fissaggio inferiore nei fermagli.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 58
