JEEP WRANGLER UNLIMITED 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

59

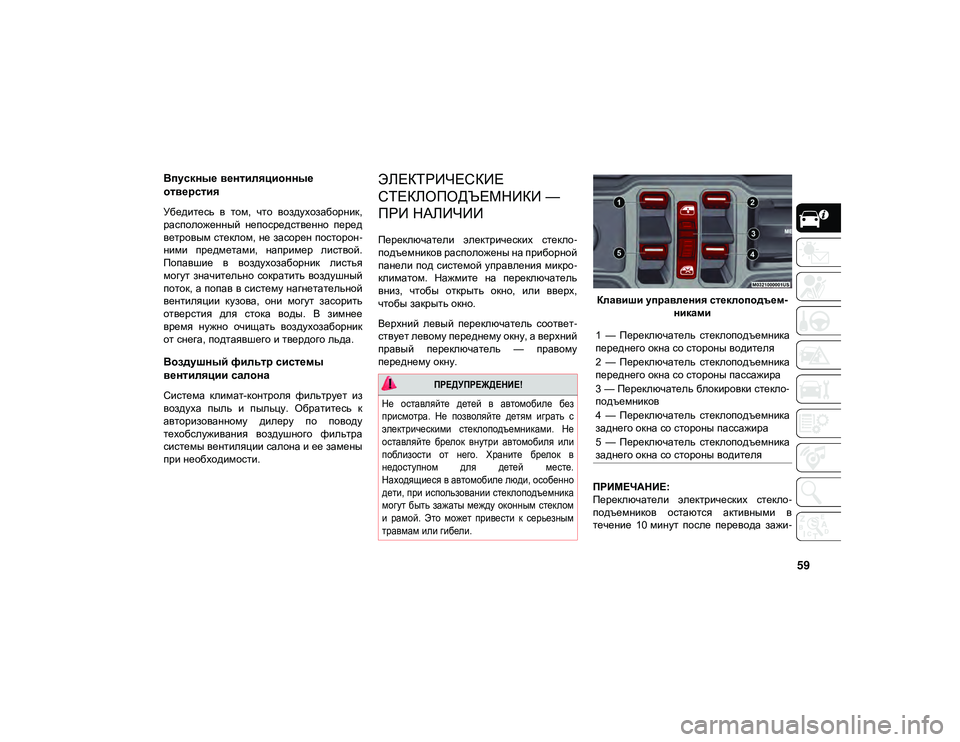

Впускные вентиляционные
отверстия
Убедитесь в том, что воздухозаборник,
расположенный непосредственно перед
ветровым стеклом, не засорен посторон-
ними предметами, например листвой.
Попавшие в воздухозаборник листья
могут значительно сократить воздушный
поток, а попав в систему нагнетательной
вентиляции кузова, они могут засорить
отверстия для стока воды. В зимнее
время нужно очищать воздухозаборник
от снега, подтаявшего и твердого льда.
Воздушный фильтр системы
вентиляции салона
Система климат-контроля фильтрует из
воздуха пыль и пыльцу. Обратитесь к
авторизованному дилеру по поводу
техобслуживания воздушного фильтра
системы вентиляции салона и ее замены
при необходимости.
ЭЛЕКТРИЧЕСКИЕ
СТЕКЛОПОДЪЕМНИКИ —
ПРИ НАЛИЧИИ
Переключатели электрических стекло -
подъемников расположены на приборной
панели под системой управления микро -
климатом. Нажмите на переключатель
вниз, чтобы открыть окно, или вверх,
чтобы закрыть окно.
Верхний левый переключатель соответ-
ствует левому переднему окну, а верхний
правый переключатель — правому
переднему окну. Клавиши управления стеклоподъем
-
никами
ПРИМЕЧАНИЕ:
Переключатели электрических стекло -
подъемников остаются активными в
течение 10 минут после перевода зажи -

ПРЕДУПРЕЖДЕНИЕ!
Не оставляйте детей в автомобиле без
присмотра. Не позволяйте детям играть с
электрическими стеклоподъемниками. Не
оставляйте брелок внутри автомобиля или
поблизости от него. Храните брелок в
недоступном для детей месте.
Находящиеся в автомобиле люди, особенно
дети, при использовании стеклоподъемника
могут быть зажаты между оконным стеклом
и рамой. Это может привести к серьезным
травмам или гибели.

1 — Переключатель стеклоподъемника
переднего окна со стороны водителя
2 — Переключатель стеклоподъемника
переднего окна со стороны пассажира
3 — Переключатель блокировки стекло-
подъемников
4 — Переключатель стеклоподъемника
заднего окна со стороны пассажира
5 — Переключатель стеклоподъемника
заднего окна со стороны водителя
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 59

ЗНАКОМСТВО С АВТОМОБИЛЕМ

60

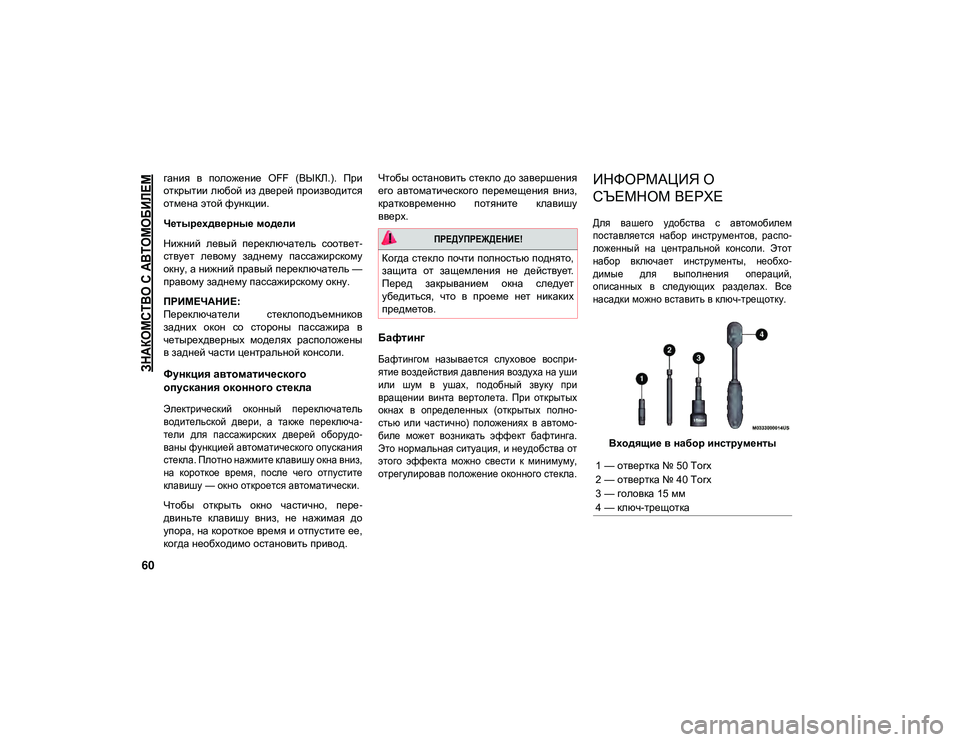

гания в положение OFF (ВЫКЛ.). При
открытии любой из дверей производится
отмена этой функции.
Четырехдверные модели
Нижний левый переключатель соответ-
ствует левому заднему пассажирскому
окну, а нижний правый переключатель —
правому заднему пассажирскому окну.
ПРИМЕЧАНИЕ:
Переключатели стеклоподъемников
задних окон со стороны пассажира в
четырехдверных моделях расположены
в задней части центральной консоли.
Функция автоматического
опускания оконного стекла

Электрический оконный переключатель
водительской двери, а также переключа-
тели для пассажирских дверей оборудо -
ваны функцией автоматического опускания
стекла. Плотно нажмите клавишу окна вниз,
на короткое время, после чего отпустите
клавишу — окно откроется автоматически.

Чтобы открыть окно частично, пере -
двиньте клавишу вниз, не нажимая до
упора, на короткое время и отпустите ее,
когда необходимо остановить привод. Чтобы остановить стекло до завершения
его автоматического перемещения вниз,
кратковременно потяните клавишу
вверх.
Бафтинг

Бафтингом называется слуховое воспри
-
ятие воздействия давления воздуха на уши
или шум в ушах, подобный звуку при
вращении винта вертолета. При открытых
окнах в определенных (открытых полно -
стью или частично) положениях в автомо -
биле может возникать эффект бафтинга.
Это нормальная ситуация, и неудобства от
этого эффекта можно свести к минимуму,
отрегулировав положение оконного стекла.

ИНФОРМАЦИЯ О
СЪЕМНОМ ВЕРХЕ

Для вашего удобства с автомобилем
поставляется набор инструментов, распо -
ложенный на центральной консоли. Этот
набор включает инструменты, необхо -
димые для выполнения операций,
описанных в следующих разделах. Все
насадки можно вставить в ключ-трещотку.

Входящие в набор инструменты

ПРЕДУПРЕЖДЕНИЕ!

Когда стекло почти полностью поднято,
защита от защемления не действует.
Перед закрыванием окна следует
убедиться, что в проеме нет никаких
предметов.
1 — отвертка № 50 Torx
2 — отвертка № 40 Torx
3 — головка 15 мм
4 — ключ-трещотка
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 60

61
Для получения полной информации
для владельца см. Руководство по
эксплуатации.
Мягкий верх — модели с двумя и
четырьмя дверьми
Опускание мягкого верха
Выполните следующие действия, чтобы
опустить мягкий верх.
1. Открыв распашную дверь багажногоотделения, снимите балку багажника
в нижней части заднего стекла, пере -
местив ее справа налево. Храните в
безопасном месте. Снимите заднее
стекло, сдвигая его влево и удер -
живая на одном уровне.
2. Толкните наружу нижнюю часть стоек заднего стекла, чтобы вывести их из
зацепления.

3. Отсоедините застежку-липучку, распо -
ложенную в верхнем переднем углу
каждого бокового окна.
Расположение застежки-липучки
4. Снимите оба боковых окна, удер -
живая пластиковые держатели вдоль
верхнего уровня. Храните окна в
специально предназначенной для
этого сумке или в другом безопасном
месте.
Держатели верха бокового окна
5. Находясь внутри автомобиля, сложите
солнцезащитные козырьки в сторону
ветрового стекла и отсоедините распо -
ложенные над козырьками защелки
держателя, при этом следите за тем,
чтобы крюк полностью вышел из прием -
ника.

Отсоединение верхней защелки
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 61

ЗНАКОМСТВО С АВТОМОБИЛЕМ

62

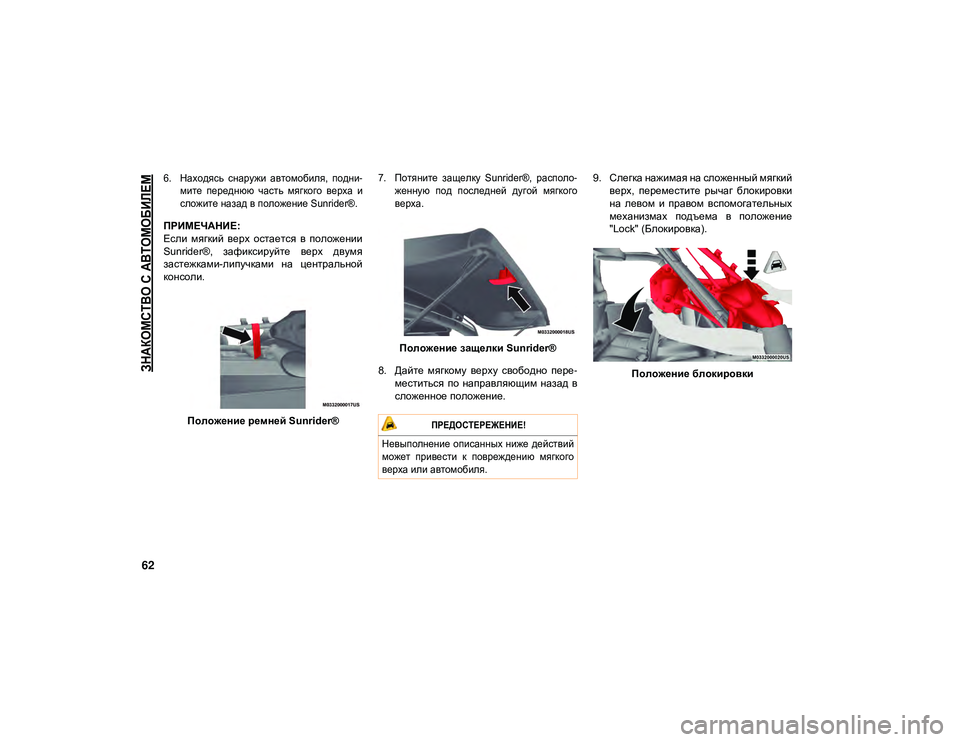

6. Находясь снаружи автомобиля, подни-
мите переднюю часть мягкого верха и
сложите назад в положение Sunrider®.

ПРИМЕЧАНИЕ:
Если мягкий верх остается в положении
Sunrider®, зафиксируйте верх двумя
застежками-липучками на центральной
консоли.
Положение ремней Sunrider®
7. Потяните защелку Sunrider®, располо
-
женную под последней дугой мягкого
верха.

Положение защелки Sunrider®
8. Дайте мягкому верху свободно пере -
меститься по направляющим назад в
сложенное положение. 9. Слегка нажимая на сложенный мягкий
верх, переместите рычаг блокировки
на левом и правом вспомогательных
механизмах подъема в положение
"Lock" (Блокировка).
Положение блокировки

ПРЕДОСТЕРЕЖЕНИЕ!

Невыполнение описанных ниже действий
может привести к повреждению мягкого
верха или автомобиля.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 62

63

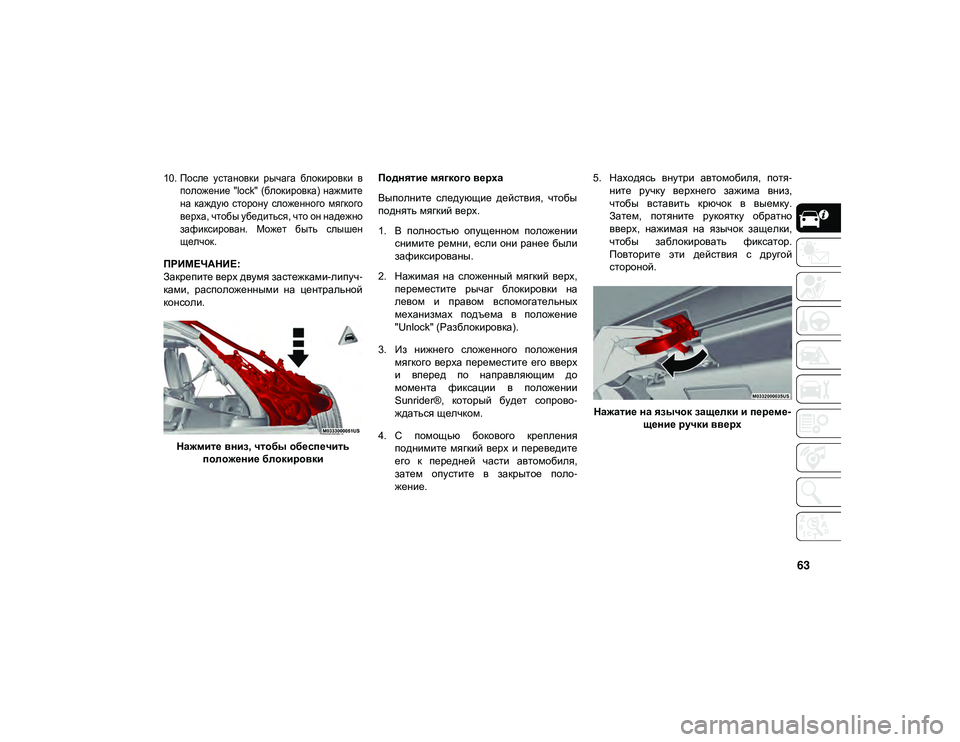

10. После установки рычага блокировки вположение "lock" (блокировка) нажмите
на каждую сторону сложенного мягкого
верха, чтобы убедиться, что он надежно
зафиксирован. Может быть слышен
щелчок.

ПРИМЕЧАНИЕ:
Закрепите верх двумя застежками-липуч -
ками, расположенными на центральной
консоли.
Нажмите вниз, чтобы обеспечить положение блокировки Поднятие мягкого верха
Выполните следующие действия, чтобы
поднять мягкий верх.
1. В полностью опущенном положении
снимите ремни, если они ранее были
зафиксированы.
2. Нажимая на сложенный мягкий верх, переместите рычаг блокировки на
левом и правом вспомогательных
механизмах подъема в положение
"Unlock" (Разблокировка).
3. Из нижнего сложенного положения мягкого верха переместите его вверх
и вперед по направляющим до
момента фиксации в положении
Sunrider®, который будет сопрово -
ждаться щелчком.
4. С помощью бокового крепления поднимите мягкий верх и переведите
его к передней части автомобиля,
затем опустите в закрытое поло -
жение. 5. Находясь внутри автомобиля, потя
-
ните ручку верхнего зажима вниз,
чтобы вставить крючок в выемку.
Затем, потяните рукоятку обратно
вверх, нажимая на язычок защелки,
чтобы заблокировать фиксатор.
Повторите эти действия с другой
стороной.
Нажатие на язычок защелки и переме -
щение ручки вверх
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 63

ЗНАКОМСТВО С АВТОМОБИЛЕМ

64

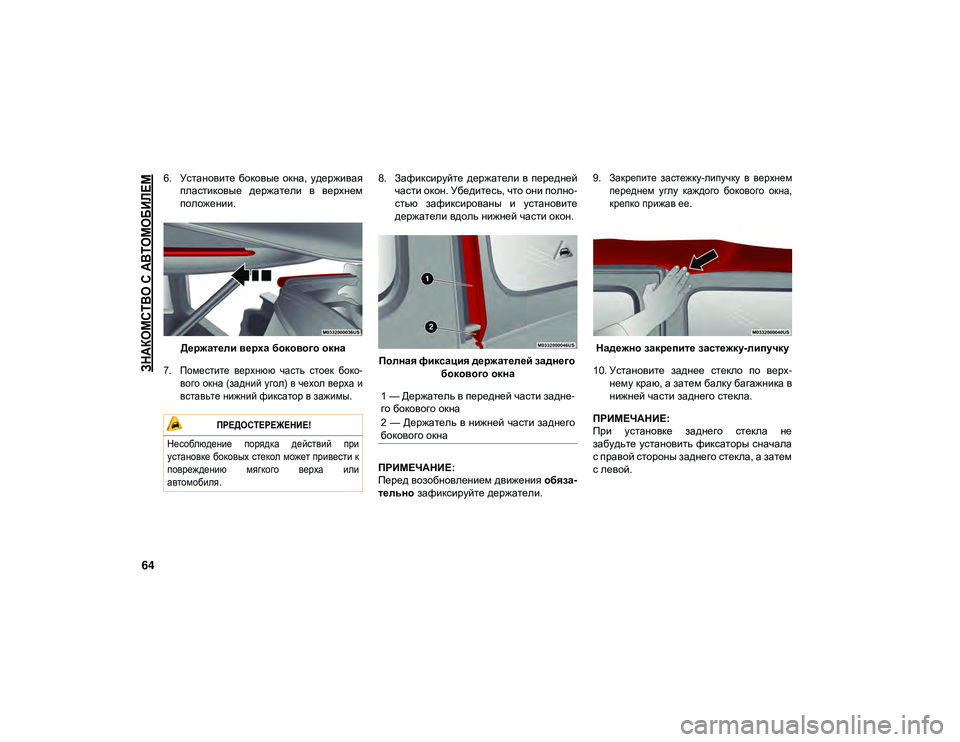

6. Установите боковые окна, удерживаяпластиковые держатели в верхнем
положении.
Держатели верха бокового окна

7. Поместите верхнюю часть стоек боко -
вого окна (задний угол) в чехол верха и
вставьте нижний фиксатор в зажимы.
8. Зафиксируйте держатели в передней
части окон. Убедитесь, что они полно -
стью зафиксированы и установите
держатели вдоль нижней части окон.
Полная фиксация держателей заднего бокового окна
ПРИМЕЧАНИЕ:
Перед возобновлением движения обяза-
тельно зафиксируйте держатели.
9. Закрепите застежку-липучку в верхнем
переднем углу каждого бокового окна,
крепко прижав ее.

Надежно закрепите застежку-липучку
10. Установите заднее стекло по верх -
нему краю, а затем балку багажника в
нижней части заднего стекла.
ПРИМЕЧАНИЕ:
При установке заднего стекла не
забудьте установить фиксаторы сначала
с правой стороны заднего стекла, а затем
с левой.

ПРЕДОСТЕРЕЖЕНИЕ!
Несоблюдение порядка действий при
установке боковых стекол может привести к
повреждению мягкого верха или
автомобиля.

1 — Держатель в передней части задне -
го бокового окна
2 — Держатель в нижней части заднего
бокового окна
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 64

65

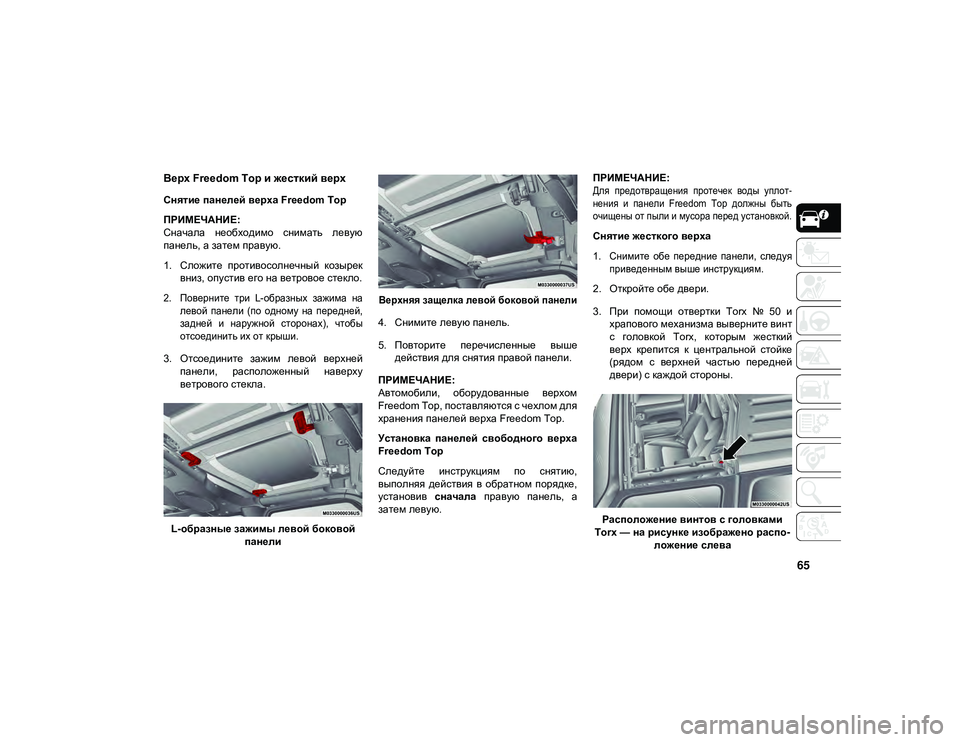

Верх Freedom Top и жесткий верх
Снятие панелей верха Freedom Top
ПРИМЕЧАНИЕ:
Сначала необходимо снимать левую
панель, а затем правую.
1. Сложите противосолнечный козыреквниз, опустив его на ветровое стекло.

2. Поверните три L-образных зажима на левой панели (по одному на передней,
задней и наружной сторонах), чтобы
отсоединить их от крыши.

3. Отсоедините зажим левой верхней панели, расположенный наверху
ветрового стекла.
L-образные зажимы левой боковой панели
Верхняя защелка левой боковой панели

4. Снимите левую панель.
5. Повторите перечисленные выше действия для снятия правой панели.
ПРИМЕЧАНИЕ:
Автомобили, оборудованные верхом
Freedom Top, поставляются с чехлом для
хранения панелей верха Freedom Top.
Установка панелей свободного верха
Freedom Top
Следуйте инструкциям по снятию,
выполняя действия в обратном порядке,
установив сначала правую панель, а
затем левую. ПРИМЕЧАНИЕ:

Для предотвращения протечек воды уплот
-
нения и панели Freedom Top должны быть
очищены от пыли и мусора перед установкой.

Снятие жесткого верха

1. Снимите обе передние панели, следуя приведенным выше инструкциям.

2. Откройте обе двери.
3. При помощи отвертки Torx № 50 и храпового механизма выверните винт
с головкой Torx, которым жесткий
верх крепится к центральной стойке
(рядом с верхней частью передней
двери) с каждой стороны.
Расположение винтов с головками
Torx — на рисунке изображено распо -
ложение слева
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 65

ЗНАКОМСТВО С АВТОМОБИЛЕМ

66

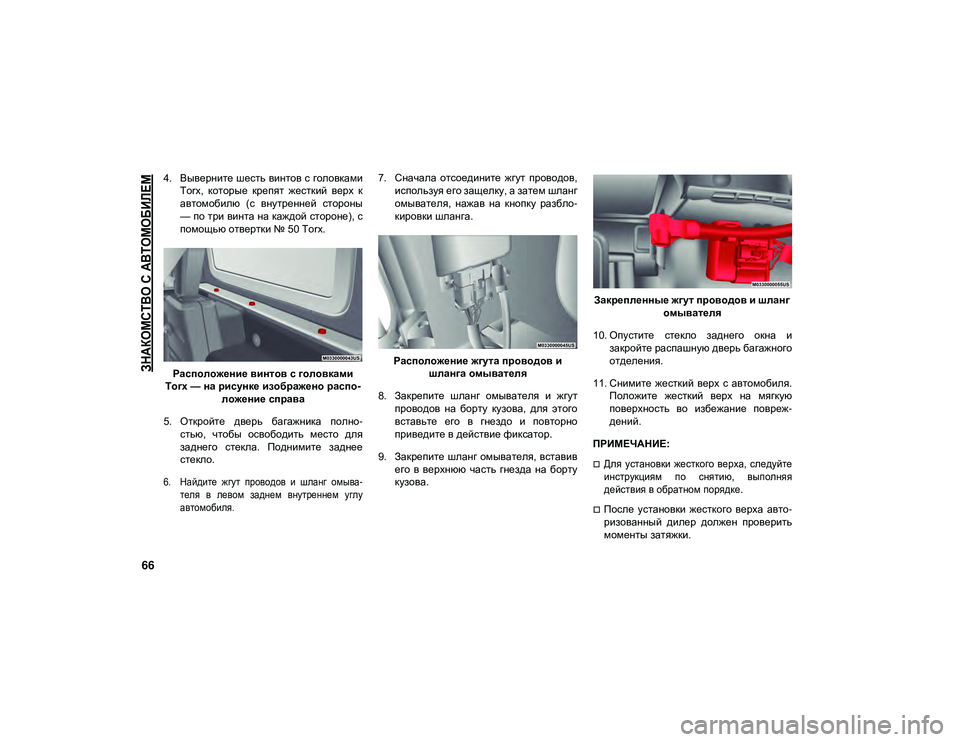

4. Выверните шесть винтов с головкамиTorx, которые крепят жесткий верх к
автомобилю (с внутренней стороны
— по три винта на каждой стороне), с
помощью отвертки № 50 Torx.
Расположение винтов с головками
Torx — на рисунке изображено распо -
ложение справа
5. Откройте дверь багажника полно -
стью, чтобы освободить место для
заднего стекла. Поднимите заднее
стекло.

6. Найдите жгут проводов и шланг омыва -
теля в левом заднем внутреннем углу
автомобиля.
7. Сначала отсоедините жгут проводов,
используя его защелку, а затем шланг
омывателя, нажав на кнопку разбло -
кировки шланга.
Расположение жгута проводов и шланга омывателя
8. Закрепите шланг омывателя и жгут проводов на борту кузова, для этого
вставьте его в гнездо и повторно
приведите в действие фиксатор.
9. Закрепите шланг омывателя, вставив его в верхнюю часть гнезда на борту
кузова. Закрепленные жгут проводов и шланг
омывателя
10. Опустите стекло заднего окна и закройте распашную дверь багажного
отделения.
11. Снимите жесткий верх с автомобиля. Положите жесткий верх на мягкую
поверхность во избежание повреж -
дений.
ПРИМЕЧАНИЕ:

Для установки жесткого верха, следуйте
инструкциям по снятию, выполняя
действия в обратном порядке.

После установки жесткого верха авто -
ризованный дилер должен проверить
моменты затяжки.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 66

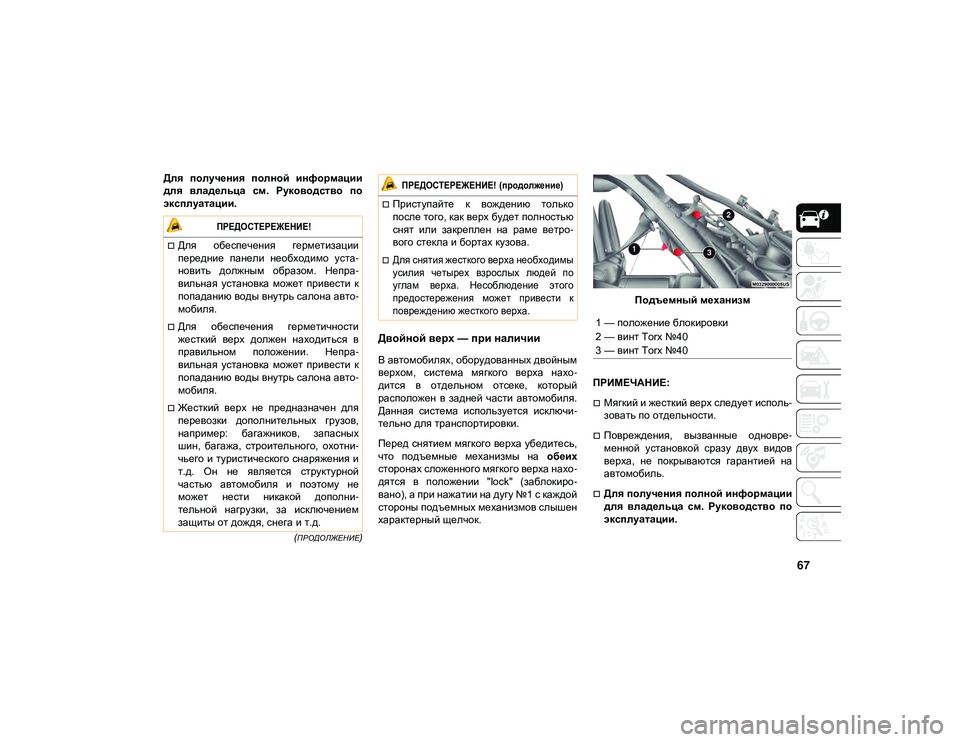

67
(ПРОДОЛЖЕНИЕ)
Для получения полной информации
для владельца см. Руководство по
эксплуатации.
Двойной верх — при наличии
В автомобилях, оборудованных двойным
верхом, система мягкого верха нахо-
дится в отдельном отсеке, который
расположен в задней части автомобиля.
Данная система используется исключи -
тельно для транспортировки.
Перед снятием мягкого верха убедитесь,
что подъемные механизмы на обеих
сторонах сложенного мягкого верха нахо -
дятся в положении "lock" (заблокиро -
вано), а при нажатии на дугу №1 с каждой
стороны подъемных механизмов слышен
характерный щелчок. Подъемный механизм
ПРИМЕЧАНИЕ:
Мягкий и жесткий верх следует исполь -
зовать по отдельности.
Повреждения, вызванные одновре -
менной установкой сразу двух видов
верха, не покрываются гарантией на
автомобиль.
Для получения полной информации
для владельца см. Руководство по
эксплуатации.

ПРЕДОСТЕРЕЖЕНИЕ!

Для обеспечения герметизации
передние панели необходимо уста -
новить должным образом. Непра -
вильная установка может привести к
попаданию воды внутрь салона авто -
мобиля.
Для обеспечения герметичности
жесткий верх должен находиться в
правильном положении. Непра -
вильная установка может привести к
попаданию воды внутрь салона авто -
мобиля.
Жесткий верх не предназначен для
перевозки дополнительных грузов,
например: багажников, запасных
шин, багажа, строительного, охотни -
чьего и туристического снаряжения и
т.д. Он не является структурной
частью автомобиля и поэтому не
может нести никакой дополни -
тельной нагрузки, за исключением
защиты от дождя, снега и т.д.
Приступайте к вождению только
после того, как верх будет полностью
снят или закреплен на раме ветро -
вого стекла и бортах кузова.

Для снятия жесткого верха необходимы
усилия четырех взрослых людей по
углам верха. Несоблюдение этого
предостережения может привести к
повреждению жесткого верха.

ПРЕДОСТЕРЕЖЕНИЕ! (продолжение)

1 — положение блокировки
2 — винт Torx №40
3 — винт Torx №40
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 67

ЗНАКОМСТВО С АВТОМОБИЛЕМ

68
РАЗДВИЖНОЙ ВЕРХ С
ЭЛЕКТРОПРИВОДОМ —
ЕСЛИ УСТАНОВЛЕН
Если ваш автомобиль оборудован
раздвижным верхом, переключатель
управления расположен на передней
панели отделки справа от солнцезащит-
ного козырька водителя.Переключатель управления системой
раздвижного верха
ПРИМЕЧАНИЕ:
Система верха с электроприводом не
снимается. При желании можно снять
задние боковые окна и хранить их в
специально предназначенном для
этого чехле. Дополнительную инфор -
мацию см. в разделе "Снятие боковых
окон" в главе "Знакомство с автомо -
билем" руководства по эксплуатации.
Открытие верха с электроприводом
невозможно при температуре ниже
-20 °C (-4°F). Но если верх с электро-
приводом был открыт при более
высокой температуре, его можно
закрыть при температуре выше -40 °C
(-40 °F).
Использование системы верха с элек -
троприводом невозможно при скорости
автомобиля выше 96 км/ч (60 миль/ч).
ПРИМЕЧАНИЕ:
При открытии и закрытии раздвижного
верха возможна небольшая пауза аудио -
системы. Это происходит вследствие
того, что система Uconnect переключает
аудиосистему на режимы открытия и
закрытия откидного верха с электропри -
водом.

ПРЕДОСТЕРЕЖЕНИЕ!
Опускание ветрового стекла НЕ
рекомендуется для автомобилей,
оборудованных раздвижным верхом.
Возможно повреждение верха, а также
верхнего уплотнения.

1 — Переключатель открытия
2 — Переключатель закрытия
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 68
