JEEP WRANGLER UNLIMITED 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

49

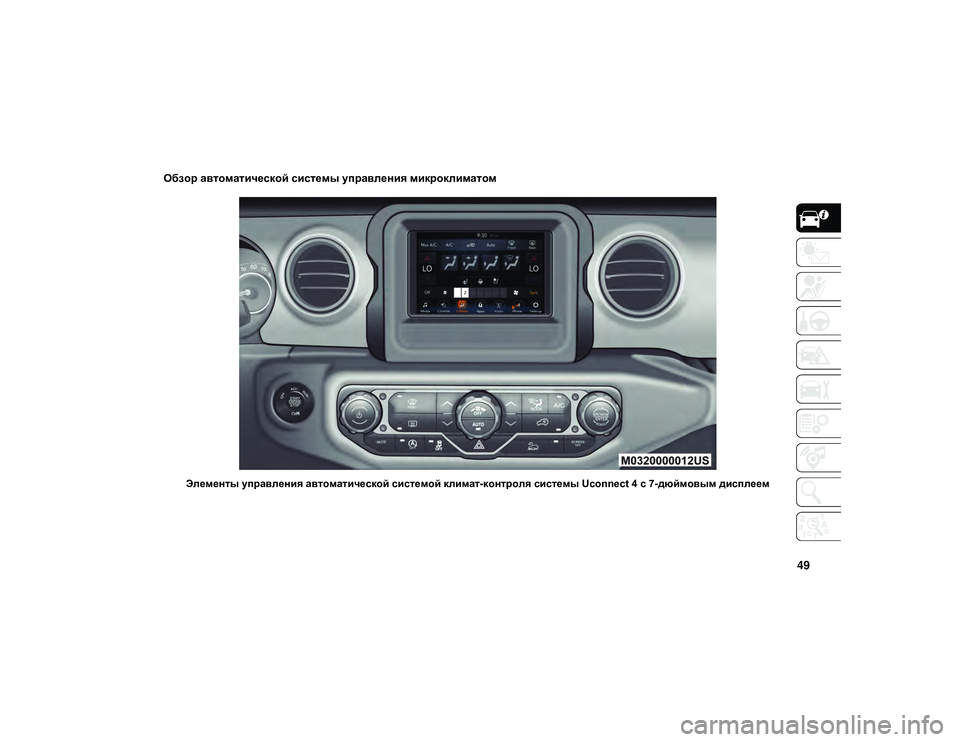

Обзор автоматической системы управления микроклиматом
Элементы управления автоматической системой климат-контроля системы Uconnect 4 с 7-дюймовым дисплеем
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 49

ЗНАКОМСТВО С АВТОМОБИЛЕМ

50

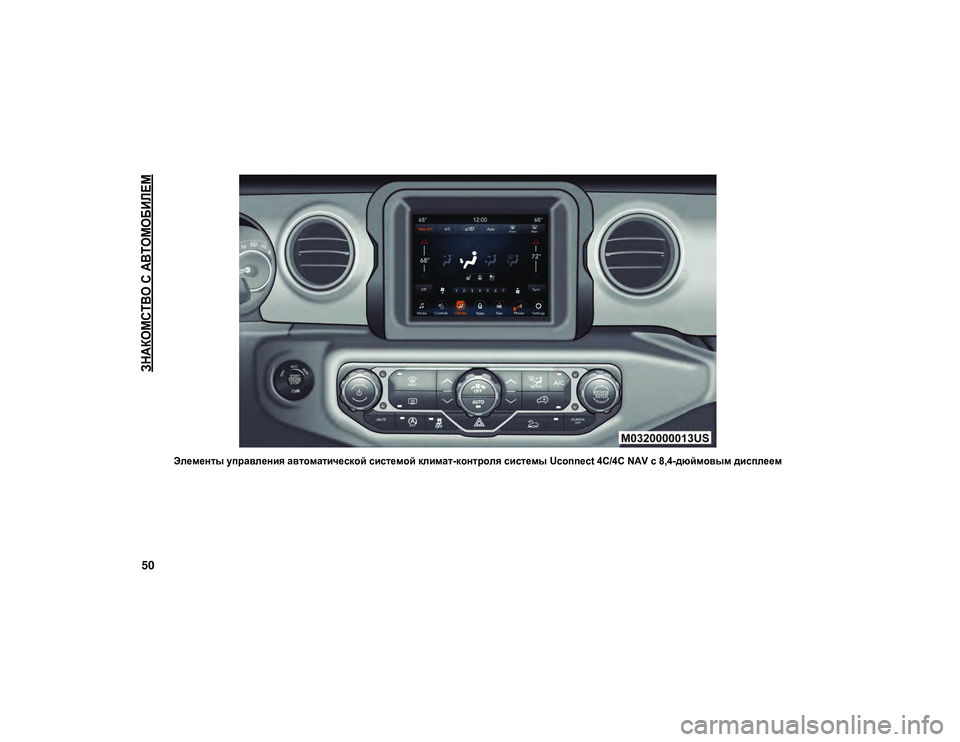

Элементы управления автоматической системой климат-контроля системы Uconnect 4C/4C NAV с 8,4-дюймовым дисплеем

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 50

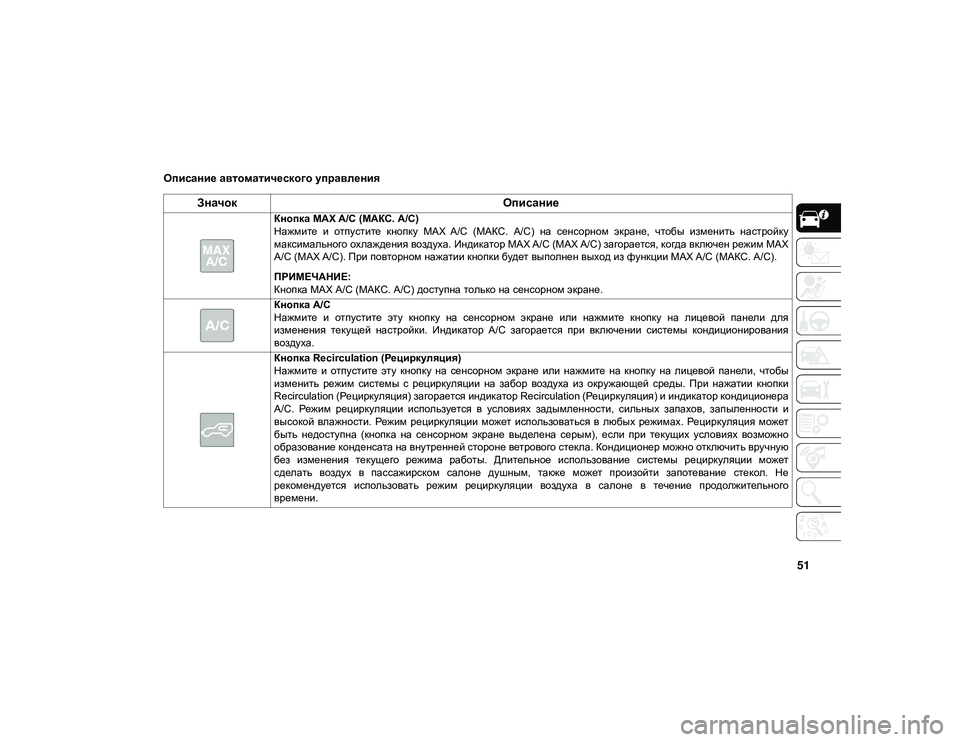

51
Описание автоматического управления
ЗначокОписание
Кнопка MAX A/C (МАКС. A/C)
Нажмите и отпустите кнопку MAX A/C (МАКС. A/C) на сенсорном экране, чтобы изменить настройку
максимального охлаждения воздуха. Индикатор MAX A/C (MAX A/C) загорается, когда включен режим MAX
A/C (MAX A/C). При повторном нажатии кнопки будет выполнен выход из функции MAX A/C (МАКС. A/C).
ПРИМЕЧАНИЕ:
Кнопка MAX A/C (МАКС. A/C) доступна только на сенсорном экране.
Кнопка A/C
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите кнопку на лицевой панели для
изменения текущей настройки. Индикатор A/C загорается при включении системы кондиционирования
воздуха.
Кнопка Recirculation (Рециркуляция)
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите на кнопку на лицевой панели, чтобы
изменить режим системы с рециркуляции на забор воздуха из окружающей среды. При нажатии кнопки
Recirculation (Рециркуляция) загорается индикатор Recirculation (Рециркуляция) и индикатор кондиционера
A/C. Режим рециркуляции используется в условиях задымленности, сильных запахов, запыленности и
высокой влажности. Режим рециркуляции может использоваться в любых режимах. Рециркуляция может
быть недоступна (кнопка на сенсорном экране выделена серым), если при текущих условиях возможно
образование конденсата на внутренней стороне ветрового стекла. Кондиционер можно отключить вручную
без изменения текущего режима работы. Длительное использование системы рециркуляции может
сделать воздух в пассажирском салоне душным, также может произойти запотевание стекол. Не
рекомендуется использовать режим рециркуляции воздуха в салоне в течение продолжительного
времени.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 51

ЗНАКОМСТВО С АВТОМОБИЛЕМ

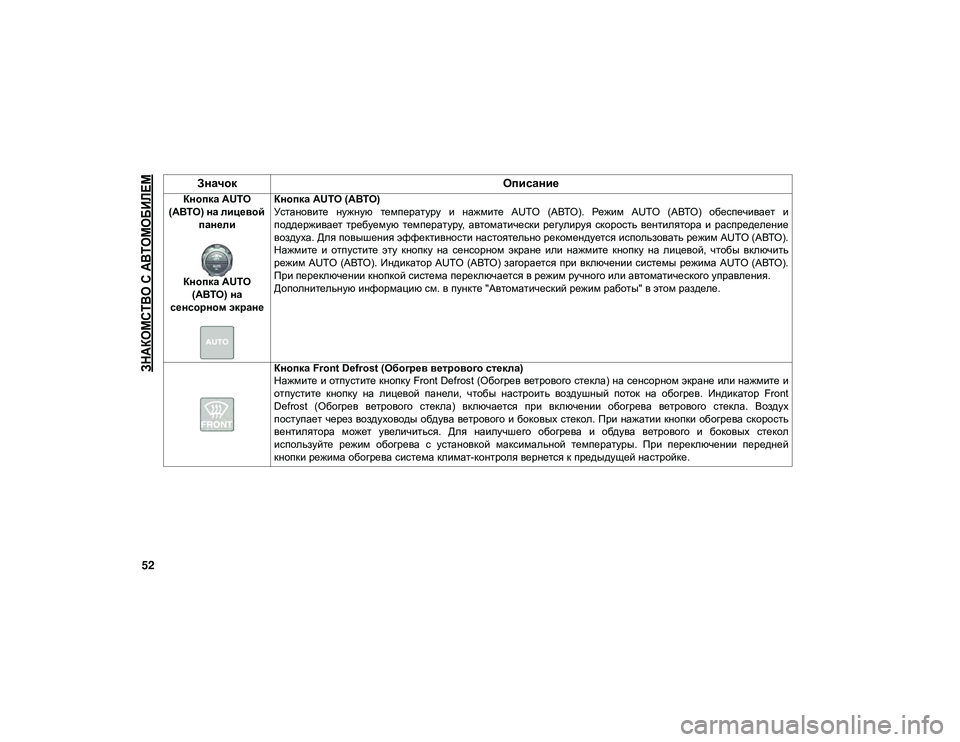

52
Кнопка AUTO
(АВТО) на лицевой панели
Кнопка AUTO (АВТО) на
сенсорном экране Кнопка AUTO (АВТО)
Установите нужную температуру и нажмите AUTO (АВТО). Режим AUTO (АВТО) обеспечивает и
поддерживает требуемую температуру, автоматически регулируя скорость вентилятора и распределение
воздуха. Для повышения эффективности настоятельно рекомендуется использовать режим AUTO (АВТО).
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите кнопку на лицевой, чтобы включить
режим AUTO (АВТО). Индикатор AUTO (АВТО) загорается при включении системы режима AUTO (АВТО).
При переключении кнопкой система переключается в режим ручного или автоматического управления.
Дополнительную информацию см. в пункте "Автоматический режим работы" в этом разделе.
Кнопка Front Defrost (Обогрев ветрового стекла)
Нажмите и отпустите кнопку Front Defrost (Обогрев ветрового стекла) на сенсорном экране или нажмите и
отпустите кнопку на лицевой панели, чтобы настроить воздушный поток на обогрев. Индикатор Front
Defrost (Обогрев ветрового стекла) включается при включении обогрева ветрового стекла. Воздух
поступает через воздуховоды обдува ветрового и боковых стекол. При нажатии кнопки обогрева скорость
вентилятора может увеличиться. Для наилучшего обогрева и обдува ветрового и боковых стекол
используйте режим обогрева с установкой максимальной температуры. При переключении передней
кнопки режима обогрева система климат-контроля вернется к предыдущей настройке.
Значок
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 52

53

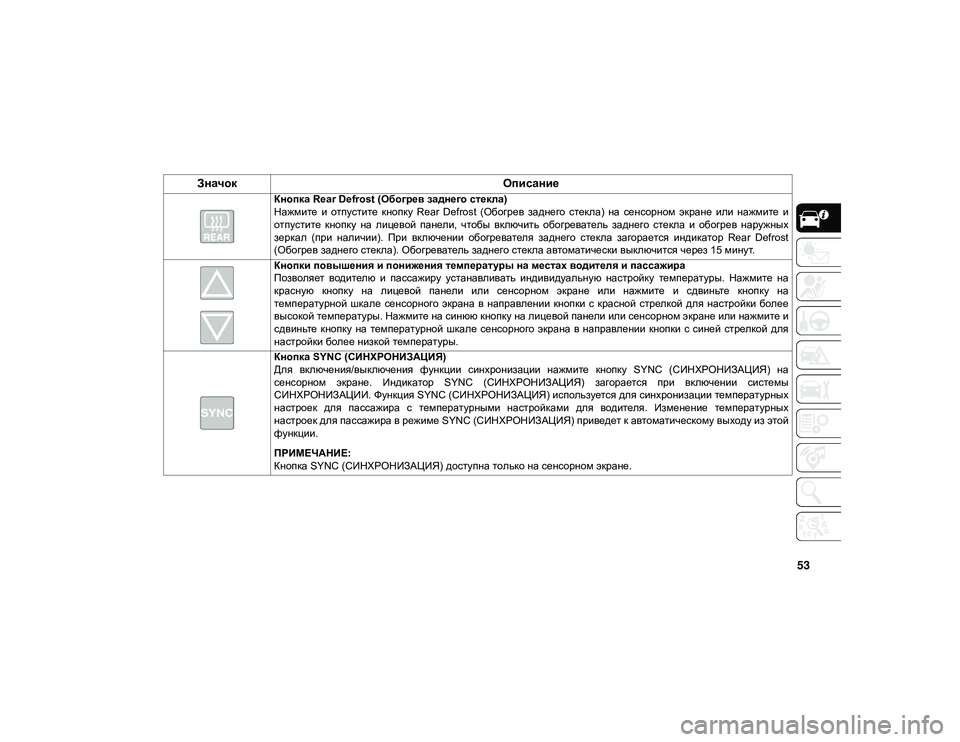

Кнопка Rear Defrost (Обогрев заднего стекла)
Нажмите и отпустите кнопку Rear Defrost (Обогрев заднего стекла) на сенсорном экране или нажмите и
отпустите кнопку на лицевой панели, чтобы включить обогреватель заднего стекла и обогрев наружных
зеркал (при наличии). При включении обогревателя заднего стекла загорается индикатор Rear Defrost
(Обогрев заднего стекла). Обогреватель заднего стекла автоматически выключится через 15 минут.
Кнопки повышения и понижения температуры на местах водителя и пассажира
Позволяет водителю и пассажиру устанавливать индивидуальную настройку температуры. Нажмите на
красную кнопку на лицевой панели или сенсорном экране или нажмите и сдвиньте кнопку на
температурной шкале сенсорного экрана в направлении кнопки с красной стрелкой для настройки более
высокой температуры. Нажмите на синюю кнопку на лицевой панели или сенсорном экране или нажмите и
сдвиньте кнопку на температурной шкале сенсорного экрана в направлении кнопки с синей стрелкой для
настройки более низкой температуры.
Кнопка SYNC (СИНХРОНИЗАЦИЯ)
Для включения/выключения функции синхронизации нажмите кнопку SYNC (СИНХРОНИЗАЦИЯ) на
сенсорном экране. Индикатор SYNC (СИНХРОНИЗАЦИЯ) загорается при включении системы
СИНХРОНИЗАЦИИ. Функция SYNC (СИНХРОНИЗАЦИЯ) используется для синхронизации температурных
настроек для пассажира с температурными настройками для водителя. Изменение температурных
настроек для пассажира в режиме SYNC (СИНХРОНИЗАЦИЯ) приведет к автоматическому выходу из этой
функции.
ПРИМЕЧАНИЕ:
Кнопка SYNC (СИНХРОНИЗАЦИЯ) доступна только на сенсорном экране.
ЗначокОписание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 53

ЗНАКОМСТВО С АВТОМОБИЛЕМ

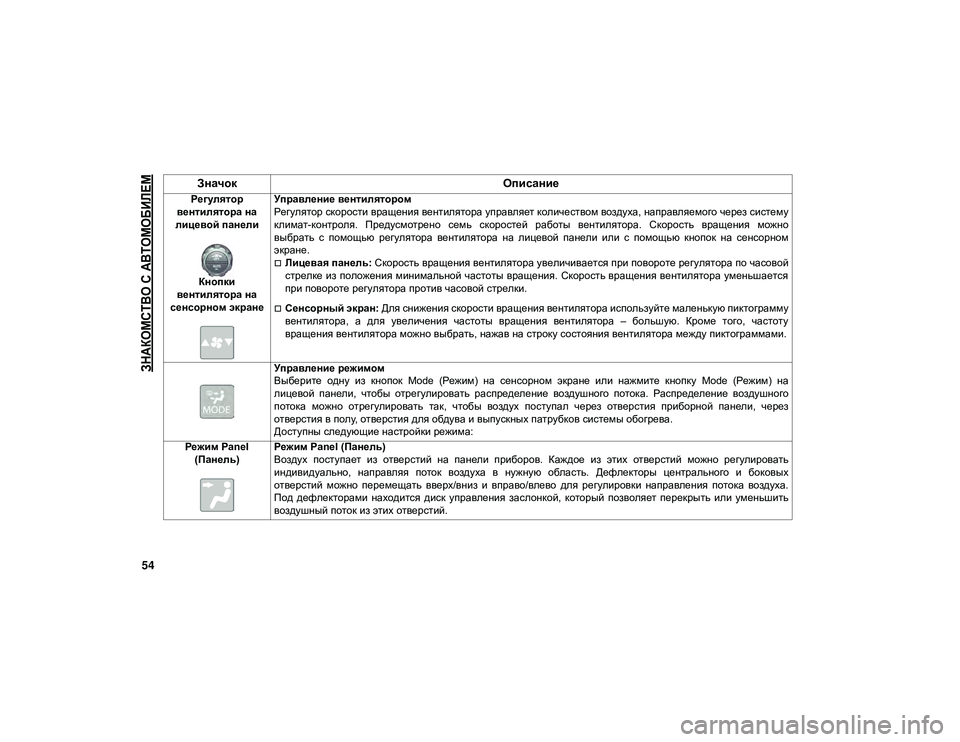

54
Регулятор
вентилятора на
лицевой панели
Кнопки
вентилятора на
сенсорном экране Управление вентилятором
Регулятор скорости вращения вентилятора управляет количеством воздуха, направляемого через систему
климат-контроля. Предусмотрено семь скоростей работы вентилятора. Скорость вращения можно
выбрать с помощью регулятора вентилятора на лицевой панели или с помощью кнопок на сенсорном
экране.
Лицевая панель:
Скорость вращения вентилятора увеличивается при повороте регулятора по часовой
стрелке из положения минимальной частоты вращения. Скорость вращения вентилятора уменьшается
при повороте регулятора против часовой стрелки.
Сенсорный экран: Для снижения скорости вращения вентилятора используйте маленькую пиктограмму
вентилятора, а для увеличения частоты вращения вентилятора – большую. Кроме того, частоту
вращения вентилятора можно выбрать, нажав на строку состояния вентилятора между пиктограммами.
Управление режимом
Выберите одну из кнопок Mode (Режим) на сенсорном экране или нажмите кнопку Mode (Режим) на
лицевой панели, чтобы отрегулировать распределение воздушного потока. Распределение воздушного
потока можно отрегулировать так, чтобы воздух поступал через отверстия приборной панели, через
отверстия в полу, отверстия для обдува и выпускных патрубков системы обогрева.
Доступны следующие настройки режима:
Режим Panel (Панель) Режим Panel (Панель)
Воздух поступает из отверстий на панели приборов. Каждое из этих отверстий можно регулировать
индивидуально, направляя поток воздуха в нужную область. Дефлекторы центрального и боковых
отверстий можно перемещать вверх/вниз и вправо/влево для регулировки направления потока воздуха.
Под дефлекторами находится диск управления заслонкой, который позволяет перекрыть или уменьшить
воздушный поток из этих отверстий.
Значок
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 54

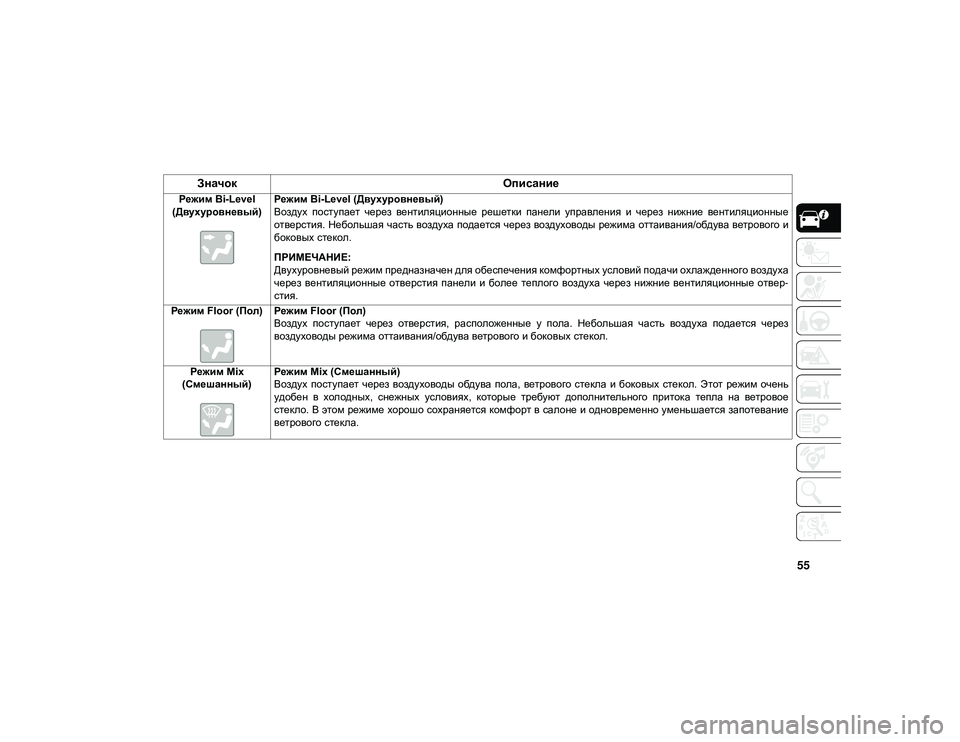

55
Режим Bi-Level
(Двухуровневый) Режим Bi-Level (Двухуровневый)
Воздух поступает через вентиляционные решетки панели управления и через нижние вентиляционные
отверстия. Небольшая часть воздуха подается через воздуховоды режима оттаивания/обдува ветрового и
боковых стекол.
ПРИМЕЧАНИЕ:
Двухуровневый режим предназначен для обеспечения комфортных условий подачи охлажденного воздуха
через вентиляционные отверстия панели и более теплого воздуха через нижние вентиляционные отвер
-
стия.
Режим Floor (Пол) Режим Floor (Пол) Воздух поступает через отверстия, расположенные у пола. Небольшая часть воздуха подается через
воздуховоды режима оттаивания/обдува ветрового и боковых стекол.
Режим Mix
(Смешанный) Режим Mix (Смешанный)
Воздух поступает через воздуховоды обдува пола, ветрового стекла и боковых стекол. Этот режим очень
удобен в холодных, снежных условиях, которые требуют дополнительного притока тепла на ветровое
стекло. В этом режиме хорошо сохраняется комфорт в салоне и одновременно уменьшается запотевание
ветрового стекла.
Значок
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 55

ЗНАКОМСТВО С АВТОМОБИЛЕМ

56

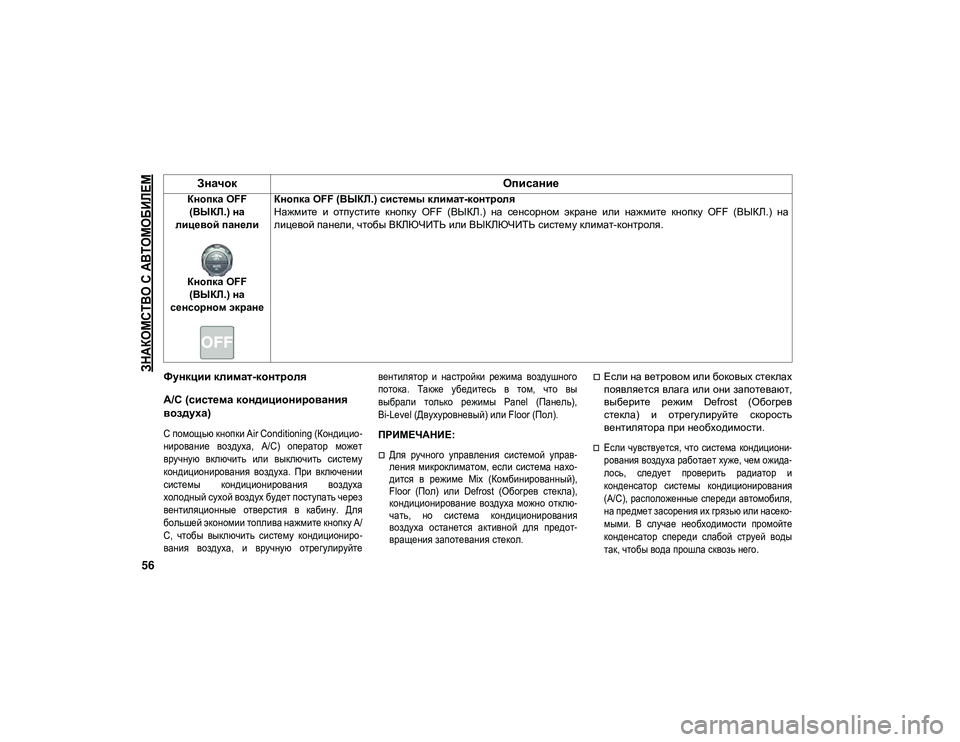

Функции климат-контроля
A/C (система кондиционирования
воздуха)

С помощью кнопки Air Conditioning (Кондицио-
нирование воздуха, A/C) оператор может
вручную включить или выключить систему
кондиционирования воздуха. При включении
системы кондиционирования воздуха
холодный сухой воздух будет поступать через
вентиляционные отверстия в кабину. Для
большей экономии топлива нажмите кнопку A/
C, чтобы выключить систему кондициониро -
вания воздуха, и вручную отрегулируйте вентилятор и настройки режима воздушного
потока. Также убедитесь в том, что вы
выбрали только режимы Panel (Панель),
Bi-Level (Двухуровневый) или Floor (Пол).

ПРИМЕЧАНИЕ:

Для ручного управления системой управ-
ления микроклиматом, если система нахо
-
дится в режиме Mix (Комбинированный),
Floor (Пол) или Defrost (Обогрев стекла),
кондиционирование воздуха можно отклю-
чать, но система кондиционирования
воздуха останется активной для предот -
вращения запотевания стекол.

Если на ветровом или боковых стеклах
появляется влага или они запотевают,
выберите режим Defrost (Обогрев
стекла) и отрегулируйте скорость
вентилятора при необходимости.

Если чувствуется, что система кондициони -
рования воздуха работает хуже, чем ожида -
лось, следует проверить радиатор и
конденсатор системы кондиционирования
(A/C), расположенные спереди автомобиля,
на предмет засорения их грязью или насеко -
мыми. В случае необходимости промойте
конденсатор спереди слабой струей воды
так, чтобы вода прошла сквозь него.

Кнопка OFF
(ВЫКЛ.) на
лицевой панели
Кнопка OFF (ВЫКЛ.) на
сенсорном экране Кнопка OFF (ВЫКЛ.) системы климат-контроля
Нажмите и отпустите кнопку OFF (ВЫКЛ.) на сенсорном экране или нажмите кнопку OFF (ВЫКЛ.) на
лицевой панели, чтобы ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ систему климат-контроля.
Значок
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 56

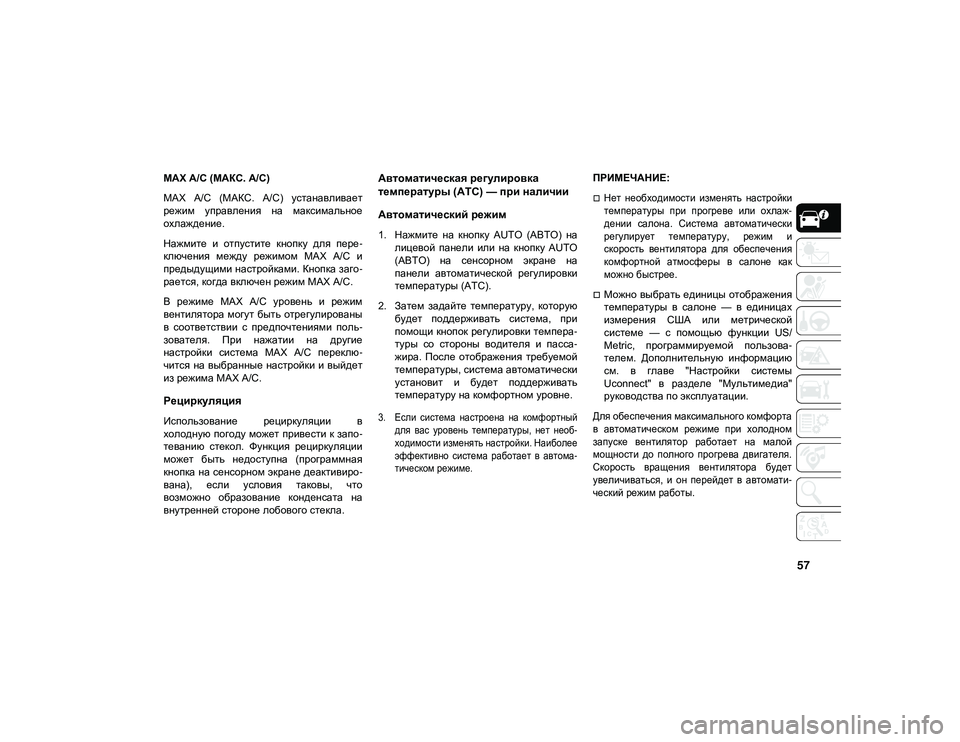

57
MAX A/C (МАКС. A/C)
MAX A/C (МАКС. A/C) устанавливает
режим управления на максимальное
охлаждение.
Нажмите и отпустите кнопку для пере-
ключения между режимом MAX A/C и
предыдущими настройками. Кнопка заго -
рается, когда включен режим MAX A/C.
В режиме MAX A/C уровень и режим
вентилятора могут быть отрегулированы
в соответствии с предпочтениями поль -
зователя. При нажатии на другие
настройки система MAX A/C переклю -
чится на выбранные настройки и выйдет
из режима MAX A/C.
Рециркуляция
Использование рециркуляции в
холодную погоду может привести к запо -
теванию стекол. Функция рециркуляции
может быть недоступна (программная
кнопка на сенсорном экране деактивиро -
вана), если условия таковы, что
возможно образование конденсата на
внутренней стороне лобового стекла.
Автоматическая регулировка
температуры (ATC) — при наличии
Автоматический режим
1. Нажмите на кнопку AUTO (АВТО) на лицевой панели или на кнопку AUTO
(АВТО) на сенсорном экране на
панели автоматической регулировки
температуры (ATC).
2. Затем задайте температуру, которую будет поддерживать система, при
помощи кнопок регулировки темпера -
туры со стороны водителя и пасса -
жира. После отображения требуемой
температуры, система автоматически
установит и будет поддерживать
температуру на комфортном уровне.

3. Если система настроена на комфортный для вас уровень температуры, нет необ -
ходимости изменять настройки. Наиболее
эффективно система работает в автома -
тическом режиме.
ПРИМЕЧАНИЕ:

Нет необходимости изменять настройки
температуры при прогреве или охлаж
-
дении салона. Система автоматически
регулирует температуру, режим и
скорость вентилятора для обеспечения
комфортной атмосферы в салоне как
можно быстрее.

Можно выбрать единицы отображения
температуры в салоне — в единицах
измерения США или метрической
системе — с помощью функции US/
Metric, программируемой пользова -
телем. Дополнительную информацию
см. в главе "Настройки системы
Uconnect" в разделе "Мультимедиа"
руководства по эксплуатации.

Для обеспечения максимального комфорта
в автоматическом режиме при холодном
запуске вентилятор работает на малой
мощности до полного прогрева двигателя.
Скорость вращения вентилятора будет
увеличиваться, и он перейдет в автомати -
ческий режим работы.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 57

ЗНАКОМСТВО С АВТОМОБИЛЕМ

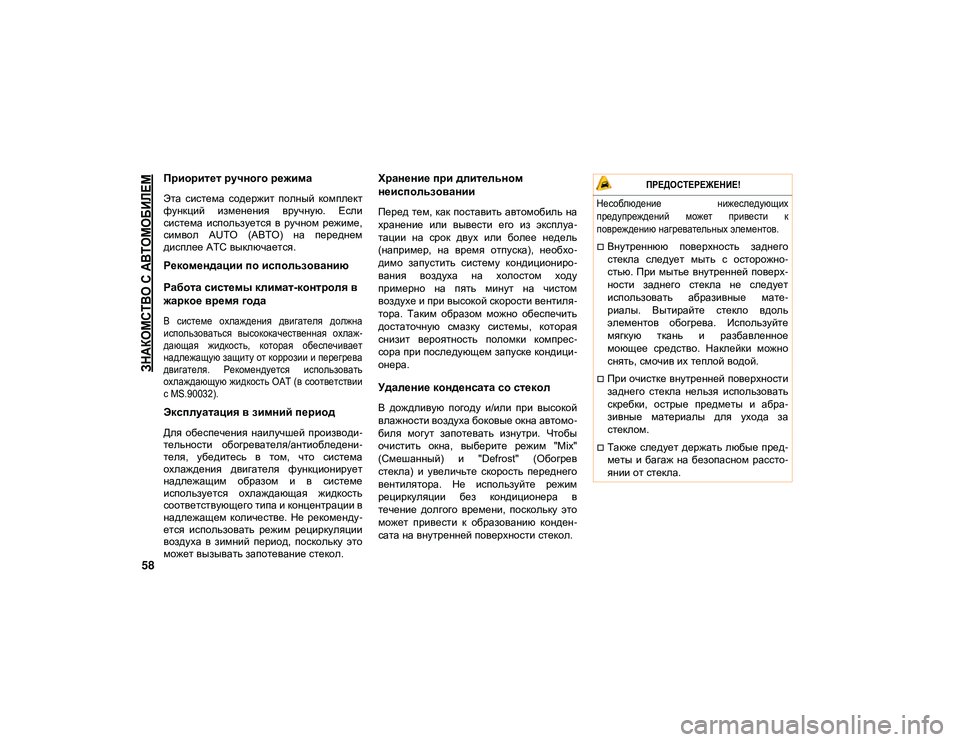

58
Приоритет ручного режима
Эта система содержит полный комплект
функций изменения вручную. Если
система используется в ручном режиме,
символ AUTO (АВТО) на переднем
дисплее ATC выключается.
Рекомендации по использованию
Работа системы климат-контроля в
жаркое время года

В системе охлаждения двигателя должна
использоваться высококачественная охлаж-
дающая жидкость, которая обеспечивает
надлежащую защиту от коррозии и перегрева
двигателя. Рекомендуется использовать
охлаждающую жидкость OAT (в соответствии
с MS.90032).

Эксплуатация в зимний период
Для обеспечения наилучшей производи -
тельности обогревателя/антиобледени -
теля, убедитесь в том, что система
охлаждения двигателя функционирует
надлежащим образом и в системе
используется охлаждающая жидкость
соответствующего типа и концентрации в
надлежащем количестве. Не рекоменду -
ется использовать режим рециркуляции
воздуха в зимний период, поскольку это
может вызывать запотевание стекол.
Хранение при длительном
неиспользовании
Перед тем, как поставить автомобиль на
хранение или вывести его из эксплуа -
тации на срок двух или более недель
(например, на время отпуска), необхо -
димо запустить систему кондициониро -
вания воздуха на холостом ходу
примерно на пять минут на чистом
воздухе и при высокой скорости вентиля -
тора. Таким образом можно обеспечить
достаточную смазку системы, которая
снизит вероятность поломки компрес -
сора при последующем запуске кондици -
онера.
Удаление конденсата со стекол
В дождливую погоду и/или при высокой
влажности воздуха боковые окна автомо -
биля могут запотевать изнутри. Чтобы
очистить окна, выберите режим "Mix"
(Смешанный) и "Defrost" (Обогрев
стекла) и увеличьте скорость переднего
вентилятора. Не используйте режим
рециркуляции без кондиционера в
течение долгого времени, поскольку это
может привести к образованию конден -
сата на внутренней поверхности стекол.

ПРЕДОСТЕРЕЖЕНИЕ!
Несоблюдение нижеследующих
предупреждений может привести к
повреждению нагревательных элементов.

Внутреннюю поверхность заднего
стекла следует мыть с осторожно -
стью. При мытье внутренней поверх-
ности заднего стекла не следует
использовать абразивные мате -
риалы. Вытирайте стекло вдоль
элементов обогрева. Используйте
мягкую ткань и разбавленное
моющее средство. Наклейки можно
снять, смочив их теплой водой.
При очистке внутренней поверхности
заднего стекла нельзя использовать
скребки, острые предметы и абра -
зивные материалы для ухода за
стеклом.
Также следует держать любые пред -
меты и багаж на безопасном рассто -
янии от стекла.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 58
