769
Održavanje

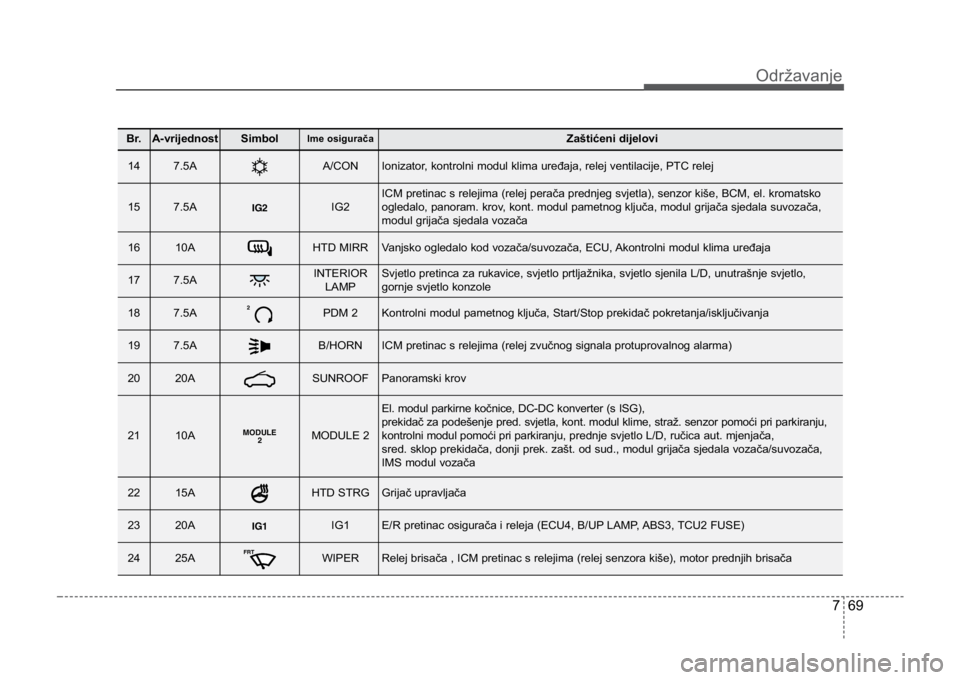

Br.A-vrijednostSimbolIme osiguračaZaštićeni dijelovi
147.5AA/CONIonizator, kontrolni modul klima uređaja, relej ventilacije, PTC relej
157.5AIG2ICM pretinac s relejima (relej perača prednjeg svjetla), senzor kiš\
e, BCM, el. kromatsko
ogledalo, panoram. krov, kont. modul pametnog ključa, modul grijača sjedala suvozača, \
modul grijača sjedala vozača
1610AHTD MIRRVanjsko ogledalo kod vozača/suvozača, ECU, Akontrolni modul klima uređaja
177.5AINTERIORLAMPSvjetlo pretinca za rukavice, svjetlo prtljažnika, svjetlo sjenila L/\
D, unutrašnje svjetlo,
gornje svjetlo konzole
187.5APDM 2Kontrolni modul pametnog ključa, Start/Stop prekidač pokretanja/is\
ključivanja
197.5AB/HORNICM pretinac s relejima (relej zvučnog signala protuprovalnog alarma\
)
2020ASUNROOFPanoramski krov
2110AMODULE 2
El. modul parkirne kočnice, DC-DC konverter (s ISG),
prekidač za podešenje pred. svjetla, kont. modul klime, straž. \
senzor pomoći pri parkiranju,
kontrolni modul pomoći pri parkiranju, prednje svjetlo L/D, ručica aut. mjenjača,
sred. sklop prekidača, donji prek. zašt. od sud., modul grijača\
sjedala vozača/suvozača,
IMS modul vozača
2215AHTD STRGGrijač upravljača
2320AIG1E/R pretinac osigurača i releja (ECU4, B/UP LAMP, ABS3, TCU2 FUSE)
2425AWIPERRelej brisača , ICM pretinac s relejima (relej senzora kiše), mo\
tor prednjih brisača
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 69
IG2
2
MODULE2
IG1
FRT

Održavanje
707

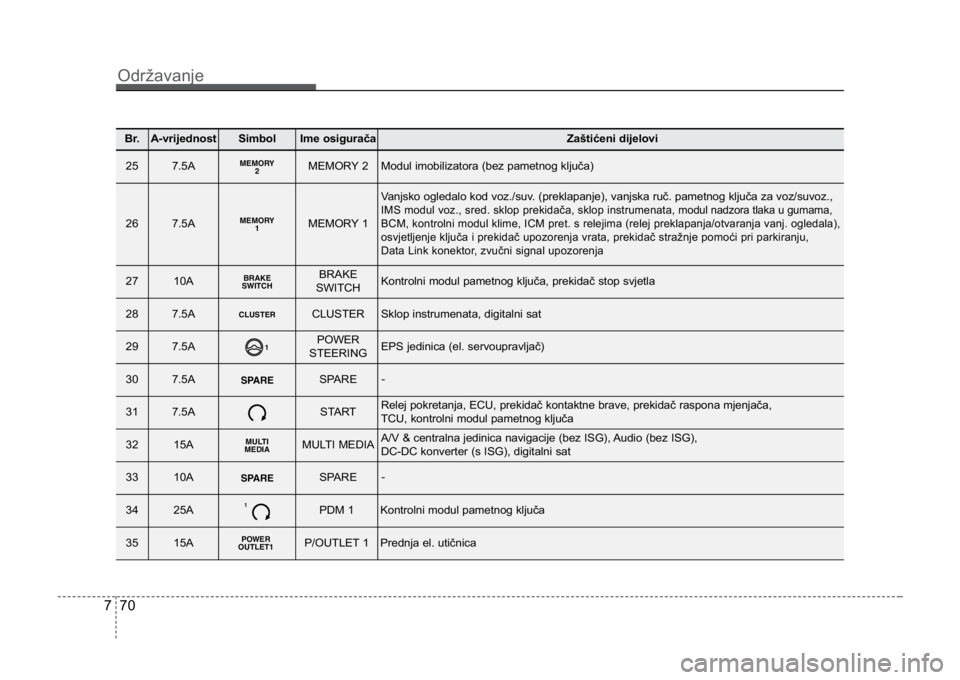

Br.A-vrijednostSimbolIme osiguračaZaštićeni dijelovi
257.5AMEMORY 2Modul imobilizatora (bez pametnog ključa)
267.5AMEMORY 1
Vanjsko ogledalo kod voz./suv. (preklapanje), vanjska ruč. pametnog ključa za voz/suvoz., IMS modul voz., sred. sklop prekidača, sklop instrumenata, modul nadzora tlaka u gumama,
BCM, kontrolni modul klime, ICM pret. s relejima (relej preklapanja/otv\
aranja vanj. ogledala),
osvjetljenje ključa i prekidač upozorenja vrata, prekidač straž\
nje pomoći pri parkiranju,
Data Link konektor, zvučni signal upozorenja
2710ABRAKE
SWITCHKontrolni modul pametnog ključa, prekidač stop svjetla
287.5ACLUSTERSklop instrumenata, digitalni sat
297.5APOWER
STEERINGEPS jedinica (el. servoupravljač)
307.5ASPARE-
317.5ASTARTRelej pokretanja, ECU, prekidač kontaktne brave, prekidač raspona \
mjenjača,
TCU, kontrolni modul pametnog ključa
3215AMULTI MEDIAA/V & centralna jedinica navigacije (bez ISG), Audio (bez ISG),
DC-DC konverter (s ISG), digitalni sat
3310ASPARE-
3425APDM 1Kontrolni modul pametnog ključa
3515AP/OUTLET 1Prednja el. utičnica
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 70
MEMORY2
MEMORY1
BRAKE
SWITCH
CLUSTER
1
SPARE
MULTI
MEDIA
SPARE
1
POWER
OUTLET1

771
Održavanje

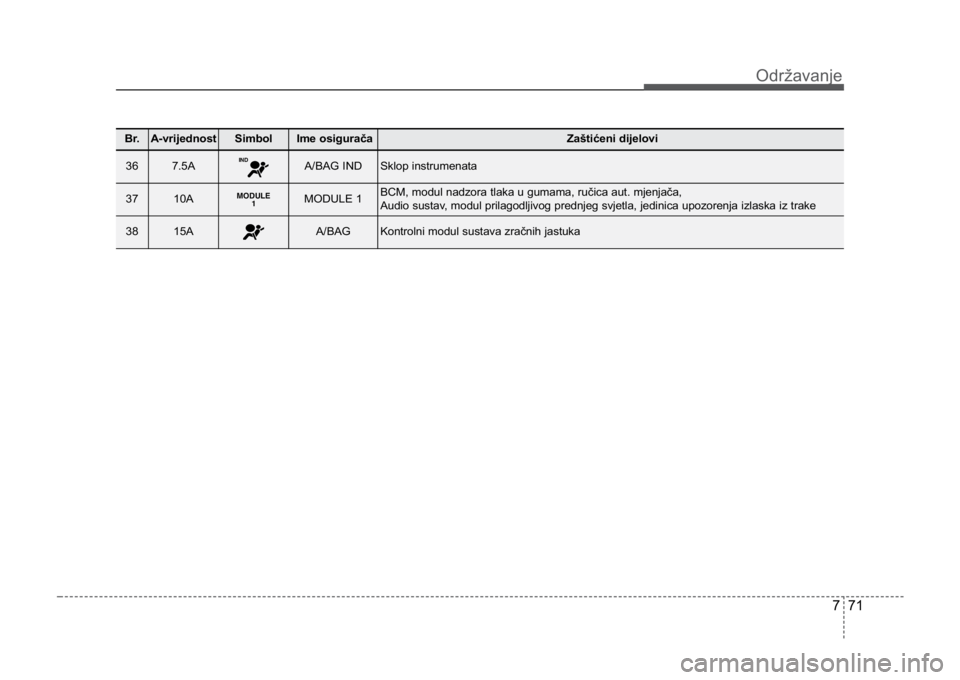

Br.A-vrijednostSimbolIme osiguračaZaštićeni dijelovi
367.5AA/BAG INDSklop instrumenata
3710AMODULE 1BCM, modul nadzora tlaka u gumama, ručica aut. mjenjača,
Audio sustav, modul prilagodljivog prednjeg svjetla, jedinica upozorenja izlaska iz \
trake
3815AA/BAGKontrolni modul sustava zračnih jastuka
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 71
IND
MODULE1

Održavanje
727

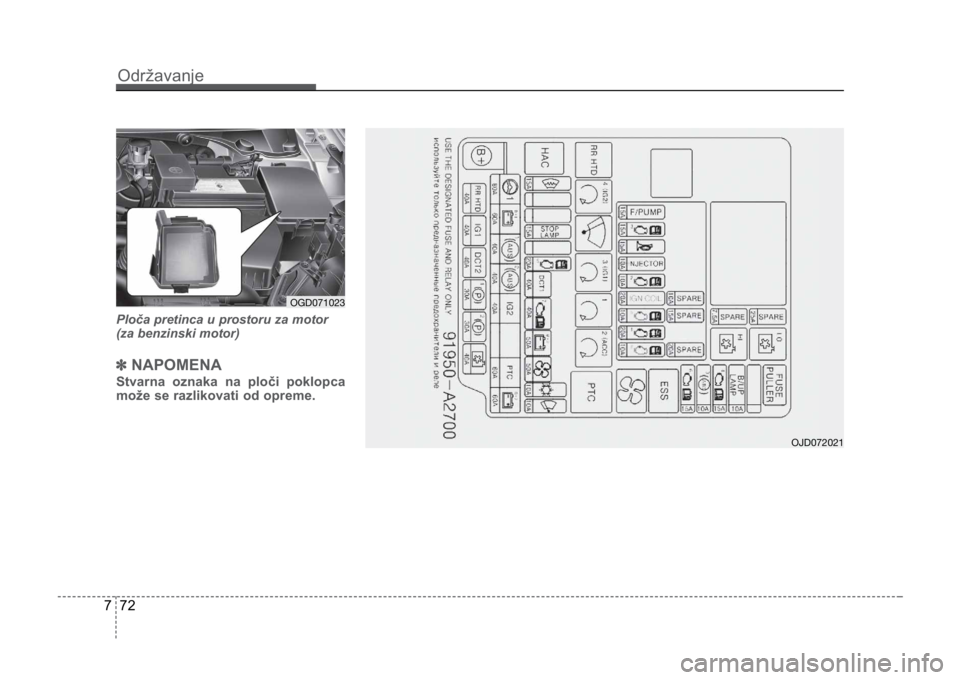

Ploča pretinca u prostoru za motor
(za benzinski motor)
✽NAPOMENA
Stvarna oznaka na ploči poklopca
može se razlikovati od opreme.
OGD071023
OJD072021
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 72

773
Održavanje

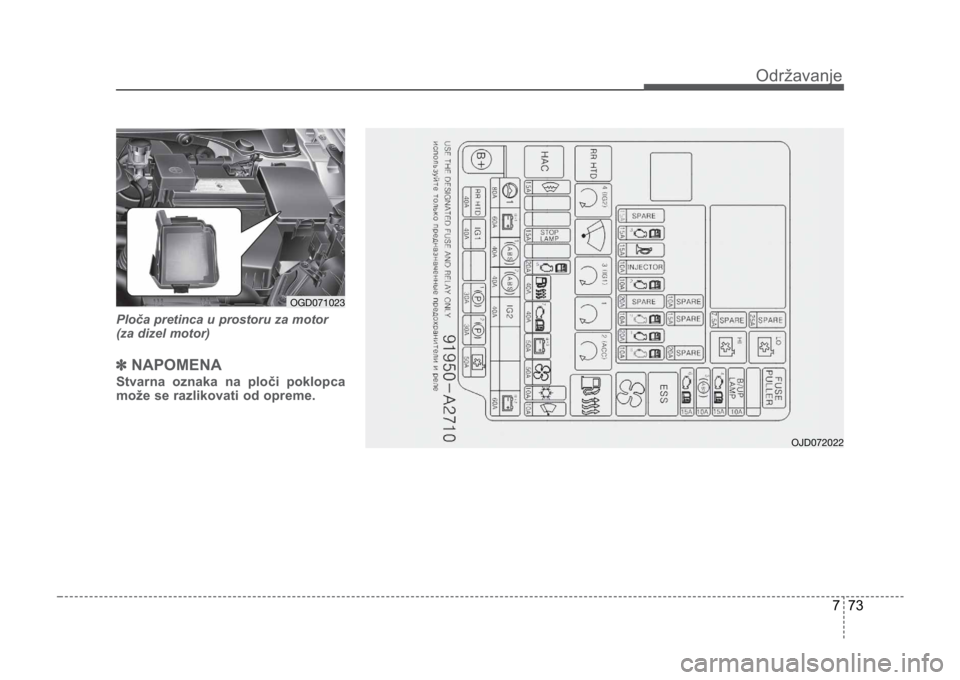

Ploča pretinca u prostoru za motor
(za dizel motor)
✽NAPOMENA
Stvarna oznaka na ploči poklopca
može se razlikovati od opreme.
OGD071023
OJD072022
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 73

Održavanje
747

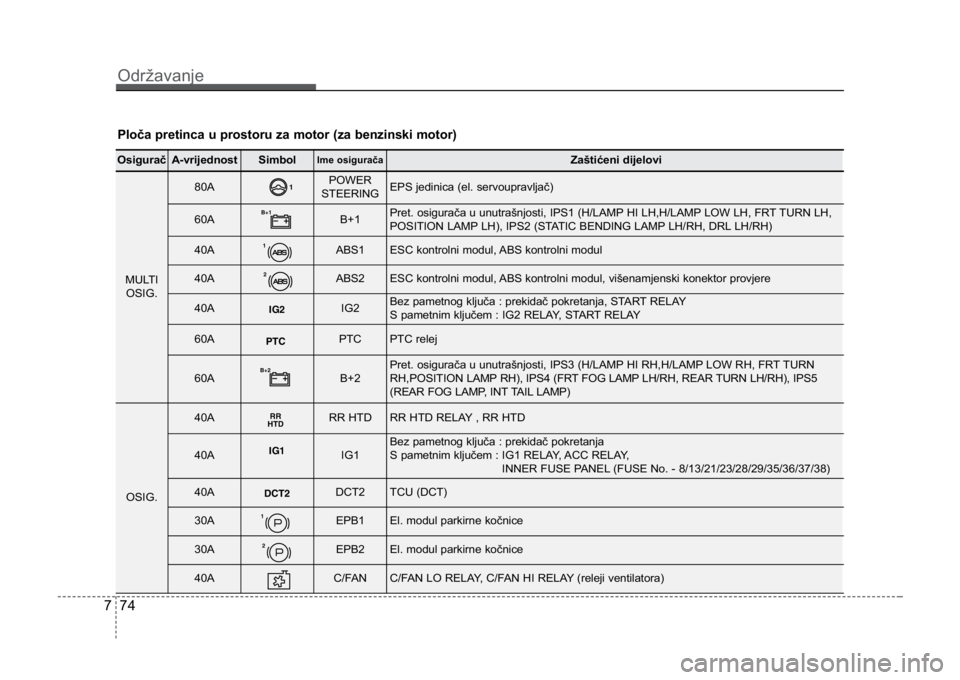

OsiguračA-vrijednostSimbolIme osiguračaZaštićeni dijelovi
MULTIOSIG.
80APOWER
STEERINGEPS jedinica (el. servoupravljač)
60AB+1Pret. osigurača u unutrašnjosti, IPS1 (H/LAMP HI LH,H/LAMP LOW LH, FRT TURN LH,
POSITION LAMP LH), IPS2 (STATIC BENDING LAMP LH/RH, DRL LH/RH)
40AABS1ESC kontrolni modul, ABS kontrolni modul
40AABS2ESC kontrolni modul, ABS kontrolni modul, višenamjenski konektor provjere
40AIG2Bez pametnog ključa : prekidač pokretanja, START RELAY
S pametnim ključem : IG2 RELAY, START RELAY
60APTCPTC relej
60AB+2Pret. osigurača u unutrašnjosti, IPS3 (H/LAMP HI RH,H/LAMP LOW RH, FRT TURN
RH,POSITION LAMP RH), IPS4 (FRT FOG LAMP LH/RH, REAR TURN LH/RH), IPS5
(REAR FOG LAMP, INT TAIL LAMP)
OSIG.
40ARR HTDRR HTD RELAY , RR HTD
40AIG1Bez pametnog ključa : prekidač pokretanja
S pametnim ključem : IG1 RELAY, ACC RELAY, INNER FUSE PANEL (FUSE No. - 8/13/21/23/28/29/35/36/37/38)
40ADCT2TCU (DCT)
30AEPB1El. modul parkirne kočnice
30AEPB2El. modul parkirne kočnice
40AC/FANC/FAN LO RELAY, C/FAN HI RELAY (releji ventilatora)
Ploča pretinca u prostoru za motor (za benzinski motor)
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 74
1
B+1
1
2
IG2
PTC
B+2
RR
HTD
IG1
DCT2
1
2

775
Održavanje

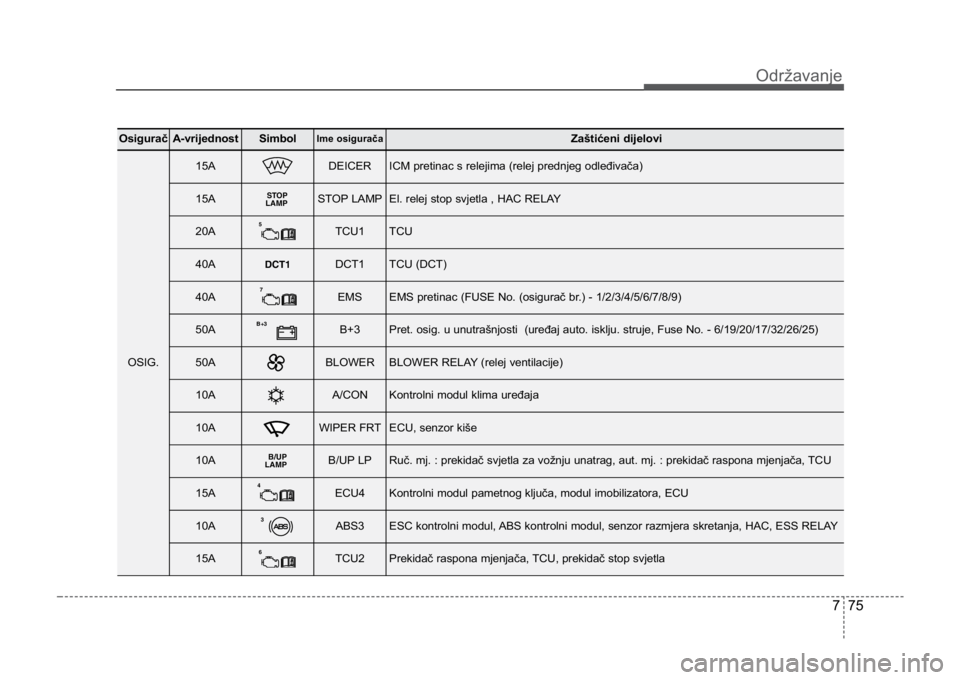

OsiguračA-vrijednostSimbolIme osiguračaZaštićeni dijelovi
OSIG.
15ADEICERICM pretinac s relejima (relej prednjeg odleđivača)
15ASTOP LAMPEl. relej stop svjetla , HAC RELAY
20ATCU1TCU
40ADCT1TCU (DCT)
40AEMSEMS pretinac (FUSE No. (osigurač br.) - 1/2/3/4/5/6/7/8/9)
50AB+3Pret. osig. u unutrašnjosti (uređaj auto. isklju. struje, Fuse N\
o. - 6/19/20/17/32/26/25)
50ABLOWERBLOWER RELAY (relej ventilacije)
10A A/CONKontrolni modul klima uređaja
10AWIPER FRTECU, senzor kiše
10AB/UP LPRuč. mj. : prekidač svjetla za vožnju unatrag, aut. mj. : preki\
dač raspona mjenjača, TCU
15AECU4Kontrolni modul pametnog ključa, modul imobilizatora, ECU
10AABS3ESC kontrolni modul, ABS kontrolni modul, senzor razmjera skretanja, HAC, ESS RELAY
15ATCU2Prekidač raspona mjenjača, TCU, prekidač stop svjetla
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 75
STOP
LAMP
5
DCT1
7
B+3
B/UP
LAMP
4
3
6

Održavanje
767

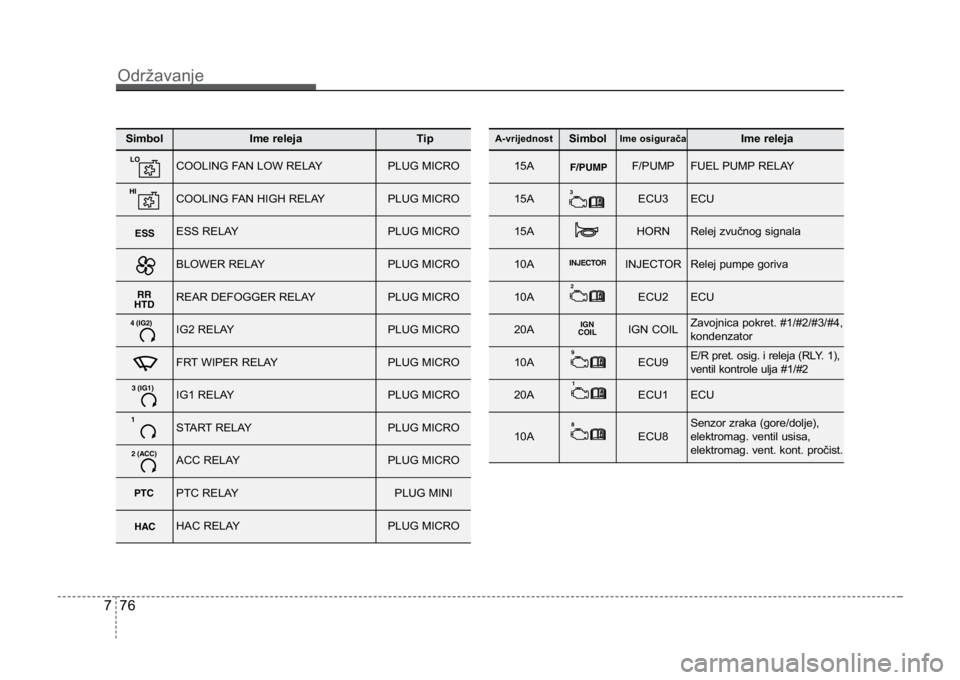

SimbolIme relejaTip
COOLING FAN LOW RELAYPLUG MICRO
COOLING FAN HIGH RELAYPLUG MICRO
ESS RELAYPLUG MICRO
BLOWER RELAYPLUG MICRO
REAR DEFOGGER RELAYPLUG MICRO
IG2 RELAYPLUG MICRO
FRT WIPER RELAYPLUG MICRO
IG1 RELAYPLUG MICRO
START RELAYPLUG MICRO
ACC RELAYPLUG MICRO
PTC RELAYPLUG MINI
HAC RELAYPLUG MICRO
A-vrijednostSimbolIme osiguračaIme releja
15AF/PUMPFUEL PUMP RELAY
15AECU3ECU
15AHORNRelej zvučnog signala
10AINJECTORRelej pumpe goriva
10AECU2ECU
20AIGN COILZavojnica pokret. #1/#2/#3/#4,
kondenzator
10AECU9E/R pret. osig. i releja (RLY. 1),
ventil kontrole ulja #1/#2
20AECU1ECU
10AECU8Senzor zraka (gore/dolje),
elektromag. ventil usisa,
elektromag. vent. kont. pročist.
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:46 Page 76
LO
HI
ESS
RR
HTD
4 (IG2)
3 (IG1)
1
2 (ACC)
PTC
HAC
F/PUMP
3
INJECTOR
2
IGN
COIL
9
1
8

777
Održavanje

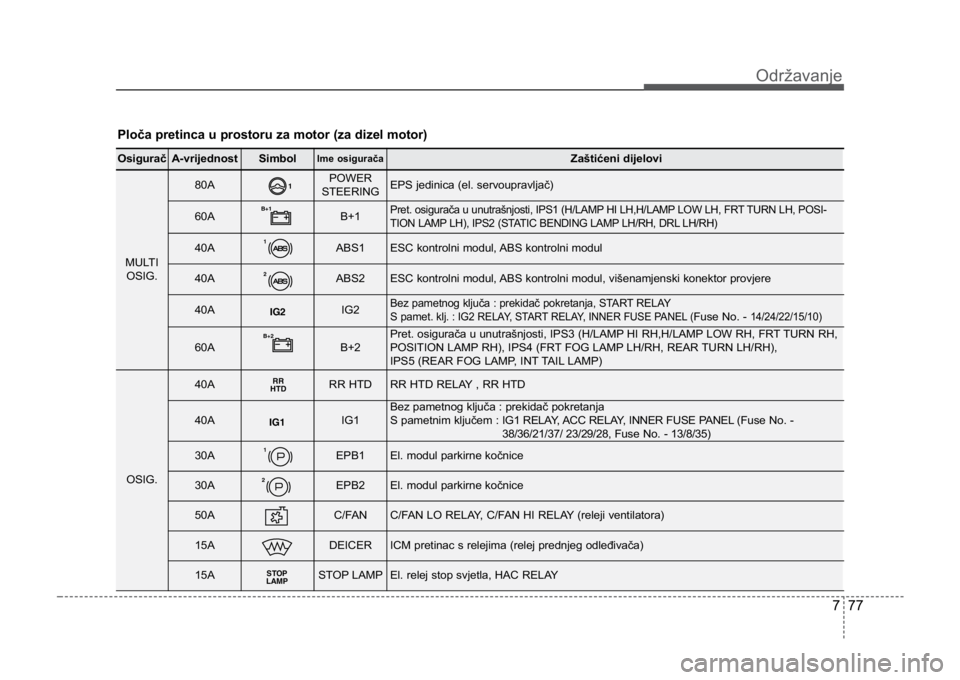

OsiguračA-vrijednostSimbolIme osiguračaZaštićeni dijelovi
MULTIOSIG.
80APOWER
STEERINGEPS jedinica (el. servoupravljač)
60AB+1Pret. osigurača u unutrašnjosti, IPS1 (H/LAMP HI LH,H/LAMP LOW LH, FRT TURN LH, POSI-
TION LAMP LH), IPS2 (STATIC BENDING LAMP LH/RH, DRL LH/RH)
40AABS1ESC kontrolni modul, ABS kontrolni modul
40AABS2ESC kontrolni modul, ABS kontrolni modul, višenamjenski konektor provjere
40AIG2Bez pametnog ključa : prekidač pokretanja, START RELAYS pamet. klj. : IG2 RELAY, START RELAY, INNER FUSE PANEL (Fuse No. - 14/24/22/15/10)
60AB+2Pret. osigurača u unutrašnjosti, IPS3 (H/LAMP HI RH,H/LAMP LOW RH, FRT TURN RH,
POSITION LAMP RH), IPS4 (FRT FOG LAMP LH/RH, REAR TURN LH/RH),
IPS5 (REAR FOG LAMP, INT TAIL LAMP)
OSIG.
40ARR HTDRR HTD RELAY , RR HTD
40AIG1Bez pametnog ključa : prekidač pokretanja
S pametnim ključem : IG1 RELAY, ACC RELAY, INNER FUSE PANEL (Fuse No. -
38/36/21/37/ 23/29/28, Fuse No. - 13/8/35)
30AEPB1El. modul parkirne kočnice
30AEPB2El. modul parkirne kočnice
50AC/FANC/FAN LO RELAY, C/FAN HI RELAY (releji ventilatora)
15ADEICERICM pretinac s relejima (relej prednjeg odleđivača)
15ASTOP LAMPEl. relej stop svjetla, HAC RELAY
Ploča pretinca u prostoru za motor (za dizel motor)
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 77
1
B+1
1
2
IG2
B+2
RR
HTD
IG1
1
2
STOP
LAMP

Održavanje
787

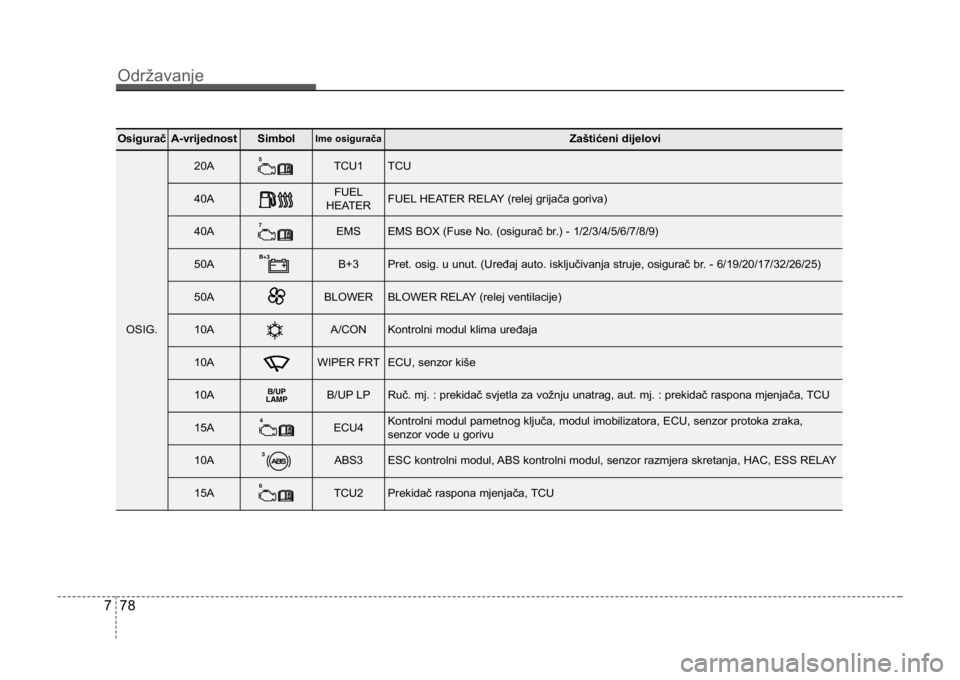

OsiguračA-vrijednostSimbolIme osiguračaZaštićeni dijelovi
OSIG.
20ATCU1TCU
40AFUEL
HEATERFUEL HEATER RELAY (relej grijača goriva)
40AEMSEMS BOX (Fuse No. (osigurač br.) - 1/2/3/4/5/6/7/8/9)
50AB+3Pret. osig. u unut. (Uređaj auto. isključivanja struje, osigurač\
br. - 6/19/20/17/32/26/25)
50ABLOWERBLOWER RELAY (relej ventilacije)
10AA/CONKontrolni modul klima uređaja
10AWIPER FRTECU, senzor kiše
10AB/UP LPRuč. mj. : prekidač svjetla za vožnju unatrag, aut. mj. : preki\
dač raspona mjenjača, TCU
15AECU4Kontrolni modul pametnog ključa, modul imobilizatora, ECU, senzor pro\
toka zraka,
senzor vode u gorivu
10AABS3ESC kontrolni modul, ABS kontrolni modul, senzor razmjera skretanja, HAC, ESS RELAY
15ATCU2Prekidač raspona mjenjača, TCU
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 78
5
7
B+3
B/UP
LAMP
4
3
6
