Održavanje
Stanje vozila H1H2
H3
W1
W2W3
Bez AFLS Sa AFLS Sa DRLBez DRLBez AFLSSa AFLSSa DRL Bez DRL
Bez
vozača 689
(27.1) 687
(27.0)
646
(25.4) 340
(13.4)342
(13.5)1,300
(51.2)1,299
(51.1)1,049
(41.3) 1,316
(51.8) 1,306
(51.4)
Jedinica: mm (in)

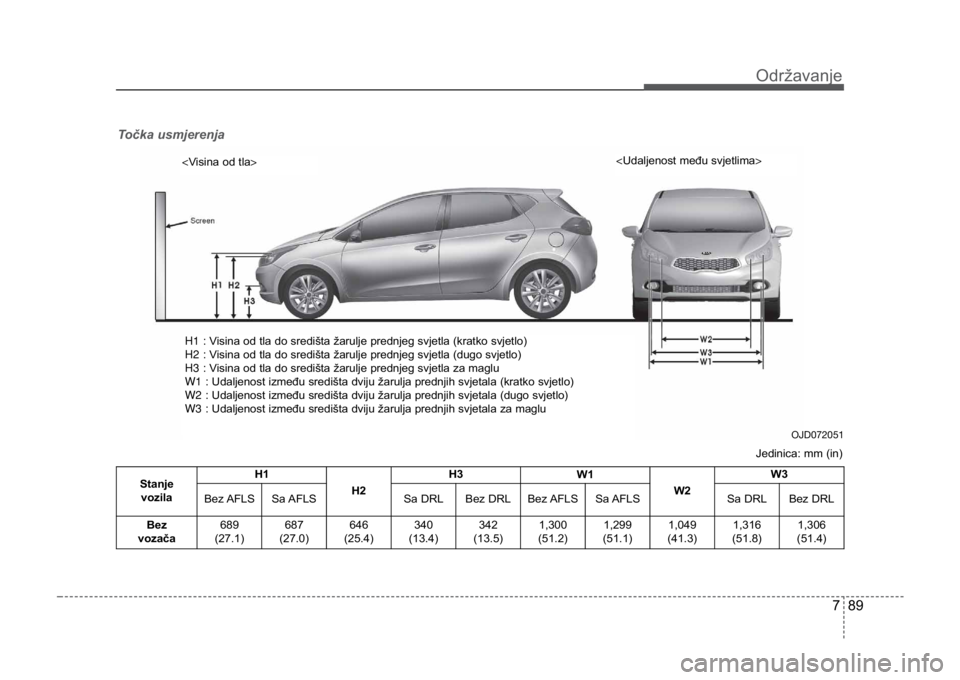

Točka usmjerenja
OJD072051

H1 : Visina od tla do središta žarulje prednjeg svjetla (kratko svjetlo\
)
H2 : Visina od tla do središta žarulje prednjeg svjetla (dugo svjetlo)\
H3 : Visina od tla do središta žarulje prednjeg svjetla za maglu
W1 : Udaljenost između središta dviju žarulja prednjih svjetala (kr\
atko svjetlo)
W2 : Udaljenost između središta dviju žarulja prednjih svjetala (du\
go svjetlo)
W3 : Udaljenost između središta dviju žarulja prednjih svjetala za m\
aglu
SPORTSWAGON JD HR 07_LM(FL).qxd 19.11.2012 14:11 Page 89
< Ground Height >
< Distance between lamps >
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers

Održavanje
907
OMD051054L

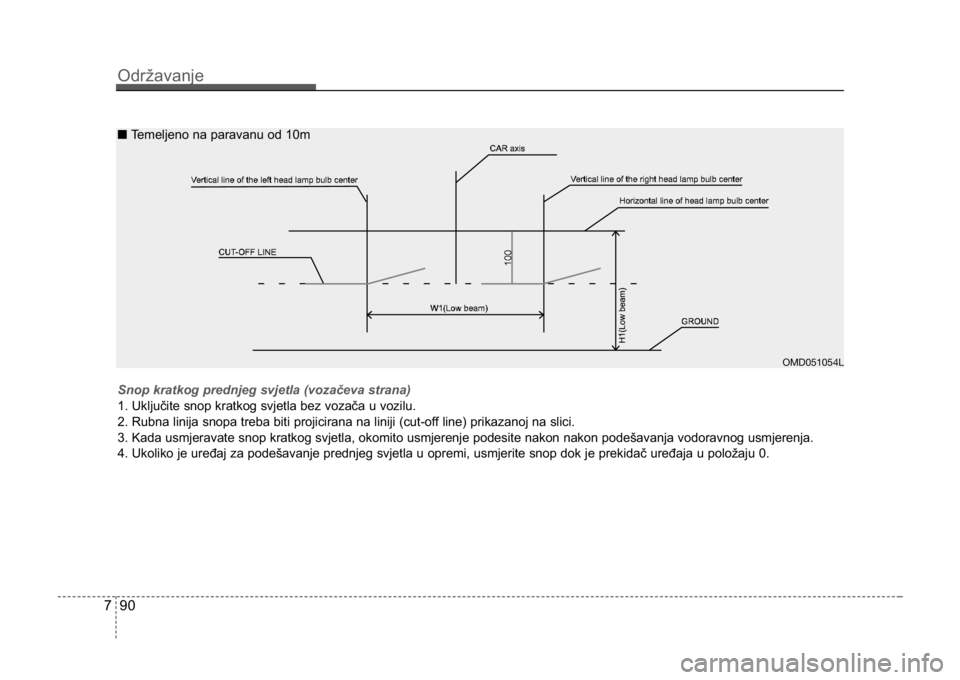

Snop kratkog prednjeg svjetla (vozačeva strana)
1. Uključite snop kratkog svjetla bez vozača u vozilu.
2. Rubna linija snopa treba biti projicirana na liniji (cut-off line) prikazanoj na slici.
3. Kada usmjeravate snop kratkog svjetla, okomito usmjerenje podesite na\
kon nakon podešavanja vodoravnog usmjerenja.
4. Ukoliko je uređaj za podešavanje prednjeg svjetla u opremi, usm\
jerite snop dok je prekidač uređaja u položaju 0. ■ T
emeljeno na paravanu od 10m
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 90

791
Održavanje
OMD051055L

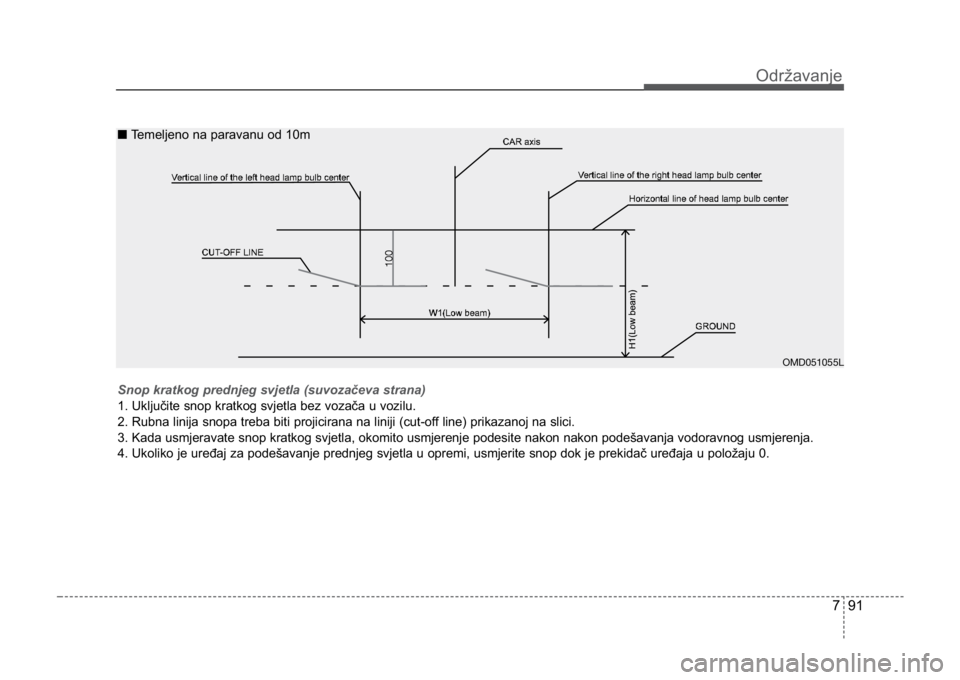

Snop kratkog prednjeg svjetla (suvozačeva strana)
1. Uključite snop kratkog svjetla bez vozača u vozilu.
2. Rubna linija snopa treba biti projicirana na liniji (cut-off line) prikazanoj na slici.
3. Kada usmjeravate snop kratkog svjetla, okomito usmjerenje podesite na\
kon nakon podešavanja vodoravnog usmjerenja.
4. Ukoliko je uređaj za podešavanje prednjeg svjetla u opremi, usm\
jerite snop dok je prekidač uređaja u položaju 0. ■ T
emeljeno na paravanu od 10m
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 91

Održavanje
927

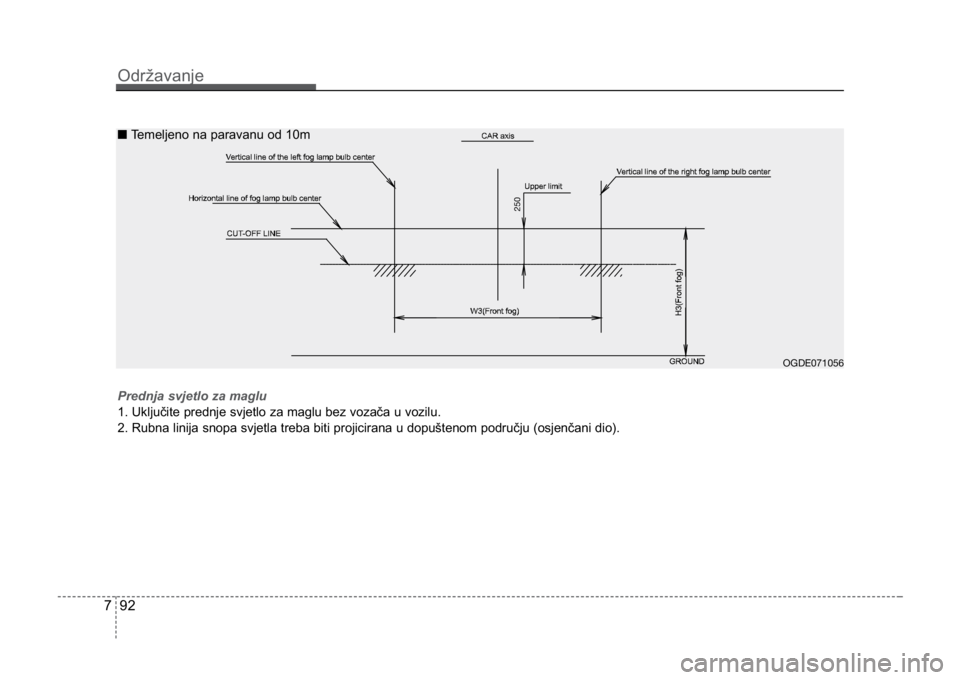

Prednja svjetlo za maglu
1. Uključite prednje svjetlo za maglu bez vozača u vozilu.
2. Rubna linija snopa svjetla treba biti projicirana u dopuštenom pod\
ručju (osjenčani dio).
OGDE071056
■Temeljeno na paravanu od 10m
250
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 92

793
Održavanje
Zamjena žarulje bočnog
pokazivača smjera kretanja
Ukoliko žarulja ne radi, preporučamo da
sustav provjeri ovlašteni Kia serviser.

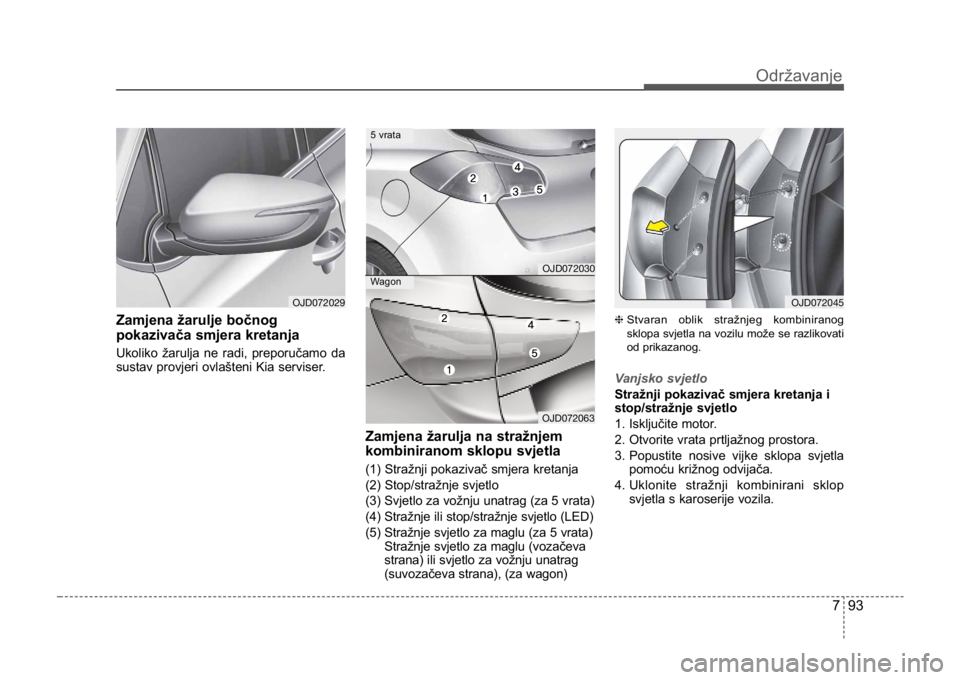

Zamjena žarulja na stražnjem
kombiniranom sklopu svjetla
(1) Stražnji pokazivač smjera kretanja
(2) Stop/stražnje svjetlo
(3) Svjetlo za vožnju unatrag (za 5 vrata)
(4) Stražnje ili stop/stražnje svjetlo (LED)
(5) Stražnje svjetlo za maglu (za 5 vrata)Stražnje svjetlo za maglu (vozačeva
strana) ili svjetlo za vožnju unatrag
(suvozačeva strana), (za wagon)
❈Stvaran oblik stražnjeg kombiniranog
sklopa svjetla na vozilu može se razlikovati
od prikazanog.
Vanjsko svjetlo
Stražnji pokazivač smjera kretanja i
stop/stražnje svjetlo
1. Isključite motor .
2. Otvorite vrata prtljažnog prostora.
3.

Popustite nosive vijke sklopa svjetla
pomoću križnog odvijača.
4. Uklonite stražnji kombinirani sklop svjetla s karoserije vozila.
OJD072045OJD072029
OJD072030
OJD072063
5 vrata
Wagon
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 93

Održavanje
947
6. Uklonite utičnicu iz sklopa okretanjemutičnice suprotno smjeru kazaljke na
satu dok se jezičci na utičnici ne
poravnaju s utorima na sklopu.
7. Uklonite žarulju iz utičnice tako da je pritisnete i okrećete suprotno smjeru
kazaljke na satu dok se jezičci na
žarulji ne poravnaju s utorima na
utičnici. Izvucite žarulju iz utičnice.
8. Umetnite novu žarulju tako da je stavite u utičnicu i okrećete dok ne
ulegne u svoje mjesto.
9. Stavite utičnicu u sklop tako da poravnate jezičke na utičnici s utorima
na sklopu. Gurnite utičnicu u sklop i
okrenite utičnicu u smjeru kazaljke na
satu.
10. Vratite sklop svjetla na karoseriju vozila. Stop i stražnje svjetlo (LED tip)
Ukoliko svjetlo ne radi, preporučamo da
sustav provjeri ovlašteni Kia serviser.

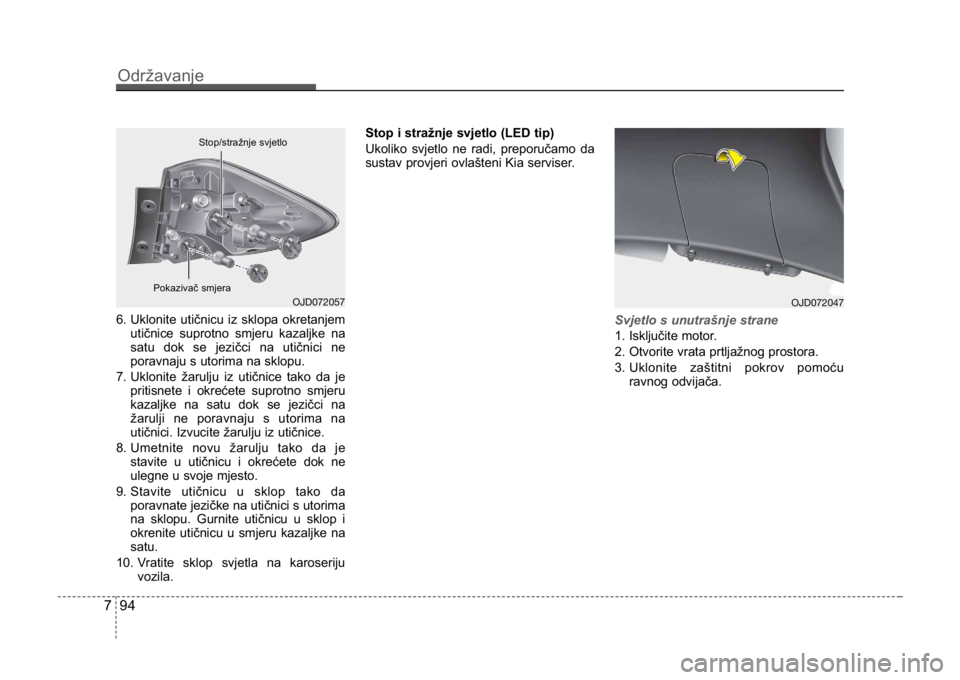

Svjetlo s unutrašnje strane
1. Isključite motor.
2. Otvorite vrata prtljažnog prostora.
3.

Uklonite zaštitni pokrov pomoćuravnog odvijača.
OJD072057OJD072047
Pokazivač smjera Stop/stražnje svjetlo
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 94

795
Održavanje
4. Popustite nosive vijke.
5. Isključite dovod struje.
6. Uklonite stražnji kombinirani sklopsvjetla s karoserije vozila. Stražnje svjetlo (tip žarulja)
7. Uklonite utičnicu iz sklopa okretanjem
utičnice suprotno smjeru kazaljke na
satu dok se jezičci na utičnici ne
poravnaju s utorima na sklopu.
8. Uklonite žarulju iz utičnice tako da je pritisnete i okrećete suprotno smjeru
kazaljke na satu dok se jezičci na
žarulji ne poravnaju s utorima na
utičnici. Izvucite žarulju iz utičnice.
9. Umetnite novu žarulju tako da je stavite u utičnicu i okrećete dok ne
ulegne u svoje mjesto.
10. Stavite utičnicu u sklop tako da
poravnate jezičke na utičnici s
utorima na sklopu. Gurnite utičnicu u
sklop i okrenite utičnicu u smjeru
kazaljke na satu.

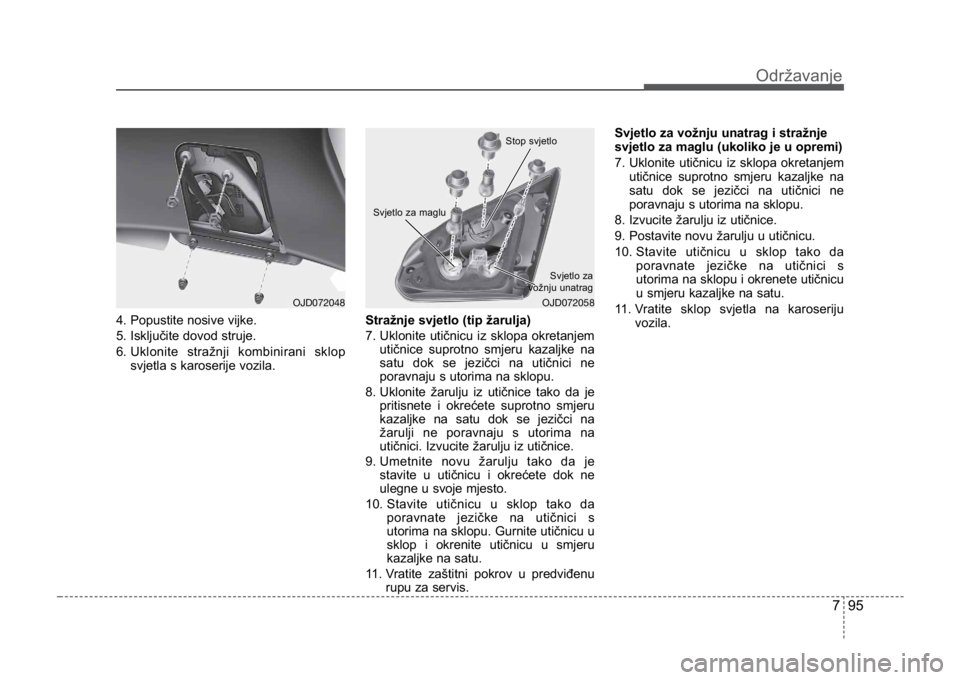

11. Vratite zaštitni pokrov u predviđenu rupu za servis. Svjetlo za vožnju unatrag i stražnje
svjetlo za maglu (ukoliko je u opremi)
7. Uklonite utičnicu iz sklopa okretanjem
utičnice suprotno smjeru kazaljke na
satu dok se jezičci na utičnici ne
poravnaju s utorima na sklopu.
8. Izvucite žarulju iz utičnice.
9. Postavite novu žarulju u utičnicu.
10. Stavite utičnicu u sklop tako da
poravnate jezičke na utičnici s
utorima na sklopu i okrenete utičnicu
u smjeru kazaljke na satu.
11. Vratite sklop svjetla na karoseriju vozila.
OJD072048OJD072058
Svjetlo za maglu
Stop svjetlo
Svjetlo za
vožnju unatrag
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 95

Održavanje
967
Stražnje svjetlo (LED tip)
Ukoliko svjetlo ne radi, preporučamo da
sustav provjeri ovlašteni Kia serviser.

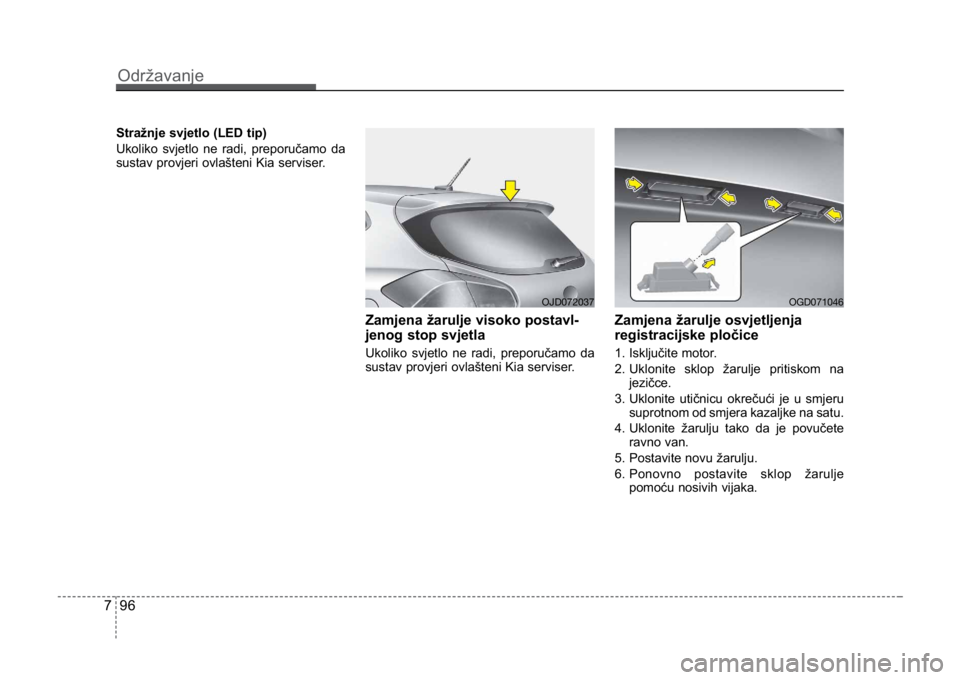

Zamjena žarulje visoko postavl-
jenog stop svjetla
Ukoliko svjetlo ne radi, preporučamo da
sustav provjeri ovlašteni Kia serviser.
Zamjena žarulje osvjetljenja
registracijske pločice
1. Isključite motor.
2. Uklonite sklop žarulje pritiskom najezičce.
3. Uklonite utičnicu okrečući je u smjeru suprotnom od smjera kazaljke na satu.
4. Uklonite žarulju tako da je povučete ravno van.
5. Postavite novu žarulju.
6. Ponovno postavite sklop žarulje pomoću nosivih vijaka.
OJD072037OGD071046
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 96

797
Održavanje

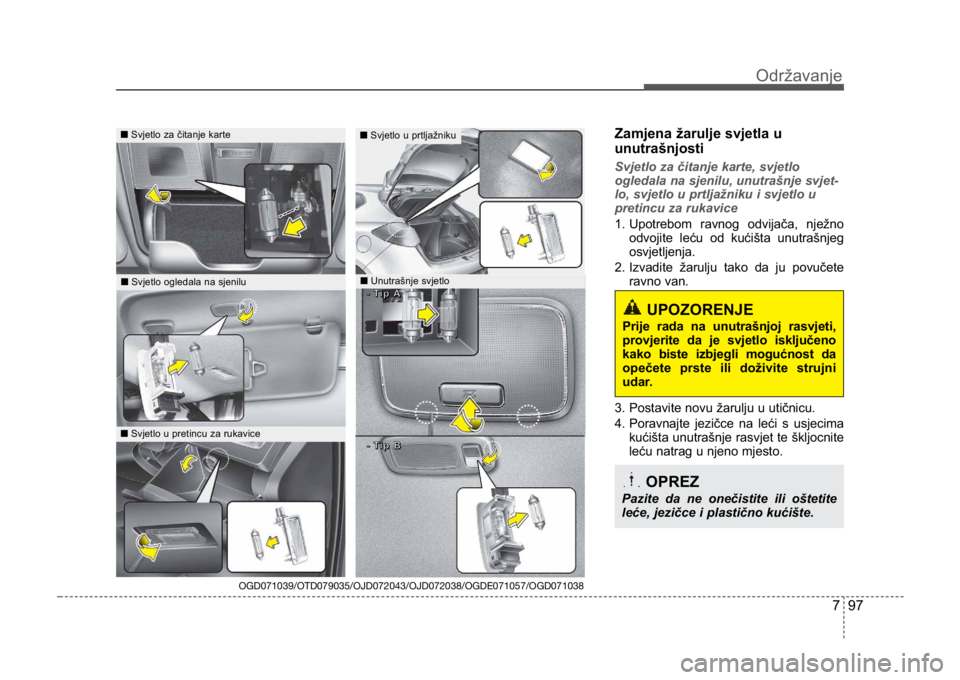

Zamjena žarulje svjetla u
unutrašnjosti
Svjetlo za čitanje karte, svjetlo
ogledala na sjenilu, unutrašnje svjet-
lo, svjetlo u prtljažniku i svjetlo u
pretincu za rukavice
1. Upotrebom ravnog odvijača, nježnoodvojite leću od kućišta unutrašnjeg
osvjetljenja.
2. Izvadite žarulju tako da ju povučete
ravno van.
3. Postavite novu žarulju u utičnicu.
4.

Poravnajte jezičce na leći s usjecima
kućišta unutrašnje rasvjet te škljocnite
leću natrag u njeno mjesto.
■ Svjetlo za čitanje karte
■Svjetlo u pretincu za rukavice
■Svjetlo ogledala na sjenilu
■Svjetlo u prtljažniku
■Unutrašnje svjetlo
OGD071039/OTD079035/OJD072043/OJD072038/OGDE071057/OGD071038-
-

T
T
i
i
p
p


A
A
-
-

T
T
i
i
p
p


B
B
UPOZORENJE
Prije rada na unutrašnjoj rasvjeti,
provjerite da je svjetlo isključeno
kako biste izbjegli mogućnost da
opečete prste ili doživite strujni
udar.
OPREZ
Pazite da ne onečistite ili oštetite
leće, jezičce i plastično kućište.
SPORTSWAGON JD HR 07_LM(FL).qxd 13.11.2012 14:47 Page 97

Održavanje
987

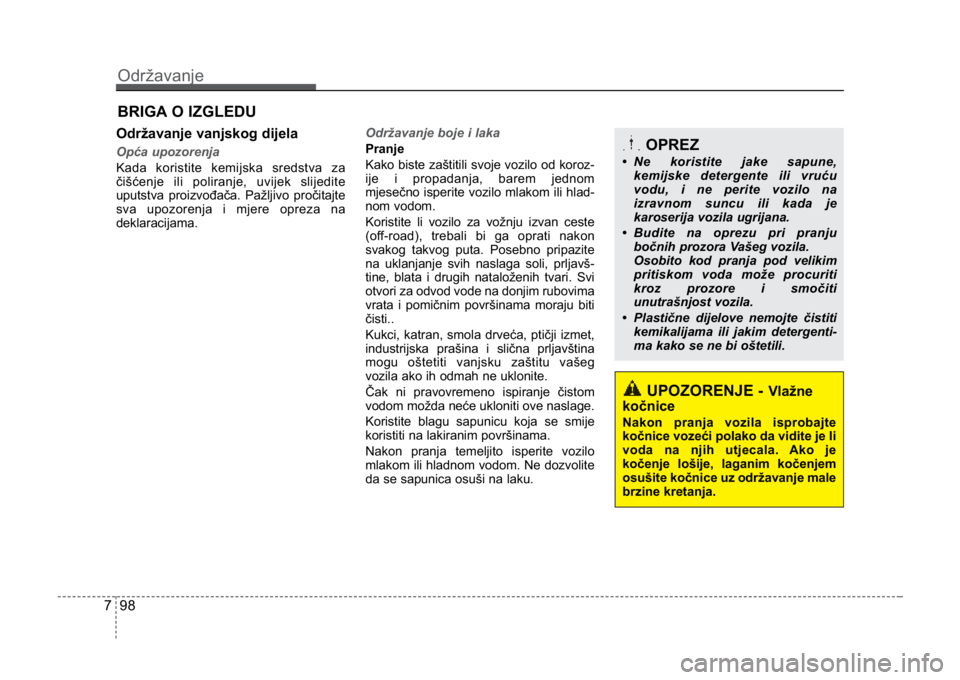

BRIGA O IZGLEDU
Održavanje vanjskog dijela
Opća upozorenja
Kada koristite kemijska sredstva za
čišćenje ili poliranje, uvijek slijedite
uputstva proizvođača. Pažljivo pročitajte
sva upozorenja i mjere opreza na
deklaracijama.Održavanje boje i laka
Pranje
Kako biste zaštitili svoje vozilo od koroz-
ije i propadanja, barem jednom
mjesečno isperite vozilo mlakom ili hlad-
nom vodom.
Koristite li vozilo za vožnju izvan ceste
(of
f-road), trebali bi ga oprati nakon
svakog takvog puta. Posebno pripazite
na uklanjanje svih naslaga soli, prljavš-
tine, blata i drugih nataloženih tvari. Svi
otvori za odvod vode na donjim rubovima
vrata i pomičnim površinama moraju biti
čisti..
Kukci, katran, smola drveća, ptičji izmet,
industrijska prašina i slična prljavština
mogu oštetiti vanjsku zaštitu vašeg
vozila ako ih odmah ne uklonite.
Čak ni pravovremeno ispiranje čistom
vodom možda neće ukloniti ove naslage.
Koristite blagu sapunicu koja se smije
koristiti na lakiranim površinama.
Nakon pranja temeljito isperite vozilo
mlakom ili hladnom vodom. Ne dozvolite
da se sapunica osuši na laku.
UPOZORENJE - Vlažne
kočnice
Nakon pranja vozila isprobajte
kočnice vozeći polako da vidite je li
voda na njih utjecala. Ako je
kočenje lošije, laganim kočenjem
osušite kočnice uz održavanje male
brzine kretanja.
OPREZ
• Ne koristite jake sapune,
kemijske detergente ili vruću
vodu, i ne perite vozilo na
izravnom suncu ili kada je
karoserija vozila ugrijana.
• Budite na oprezu pri pranju bočnih prozora Vašeg vozila.
Osobito kod pranja pod velikim
pritiskom voda može procuriti
kroz prozore i smočiti
unutrašnjost vozila.
• Plastične dijelove nemojte čistiti kemikalijama ili jakim detergenti-
ma kako se ne bi oštetili.
