Lancia Delta 2011 Návod na použitie a údržbu (in Slovak)
Manufacturer: LANCIA, Model Year: 2011, Model line: Delta, Model: Lancia Delta 2011Pages: 290, veľkosť PDF: 8.51 MB
Page 1 of 290
Použitie a ùdržba
Page 2 of 290

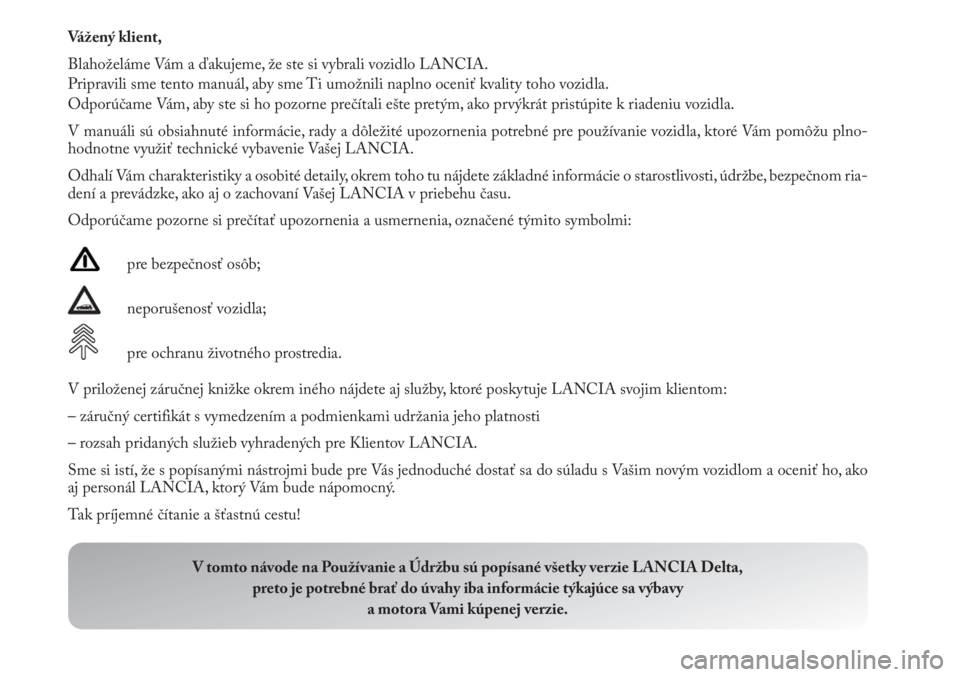

Vážený klient,
Blahoželáme Vám a ďakujeme, že ste si vybrali vozidlo LANCIA.
Pripravili sme tento manuál, aby sme Ti umožnili naplno oceniť kvality toho vozidla.
Odporúčame Vám, aby ste si ho pozorne prečítali ešte pretým, ako prvýkrát pristúpite k riadeniu vozidla.
V manuáli sú obsiahnuté informácie, rady a dôležité upozornenia potrebné pre používanie vozidla, ktoré Vám pomôžu plno-
hodnotne využiť technické vybavenie Vašej LANCIA.
Odhalí Vám charakteristiky a osobité detaily, okrem toho tu nájdete základné informácie o starostlivosti, údržbe, bezpečnom ria-
dení a prevádzke, ako aj o zachovaní Vašej LANCIA v priebehu času.
Odporúčame pozorne si prečítať upozornenia a usmernenia, označené týmito symbolmi:
pre bezpečnosť osôb;
neporušenosť vozidla;
pre ochranu životného prostredia.
V priloženej záručnej knižke okrem iného nájdete aj služby, ktoré poskytuje LANCIA svojim klientom:
– záručný certifikát s vymedzením a podmienkami udržania jeho platnosti
– rozsah pridaných služieb vyhradených pre Klientov LANCIA.
Sme si istí, že s popísanými nástrojmi bude pre Vás jednoduché dostať sa do súladu s Vašim novým vozidlom a oceniť ho, ako
aj personál LANCIA, ktorý Vám bude nápomocný.
Tak príjemné čítanie a šťastnú cestu!
V tomto návode na Používanie a Údržbu sú popísané všetky verzie LANCIA Delta,
preto je potrebné brať do úvahy iba informácie týkajúce sa výbavy
a motora Vami kúpenej verzie.
Page 3 of 290

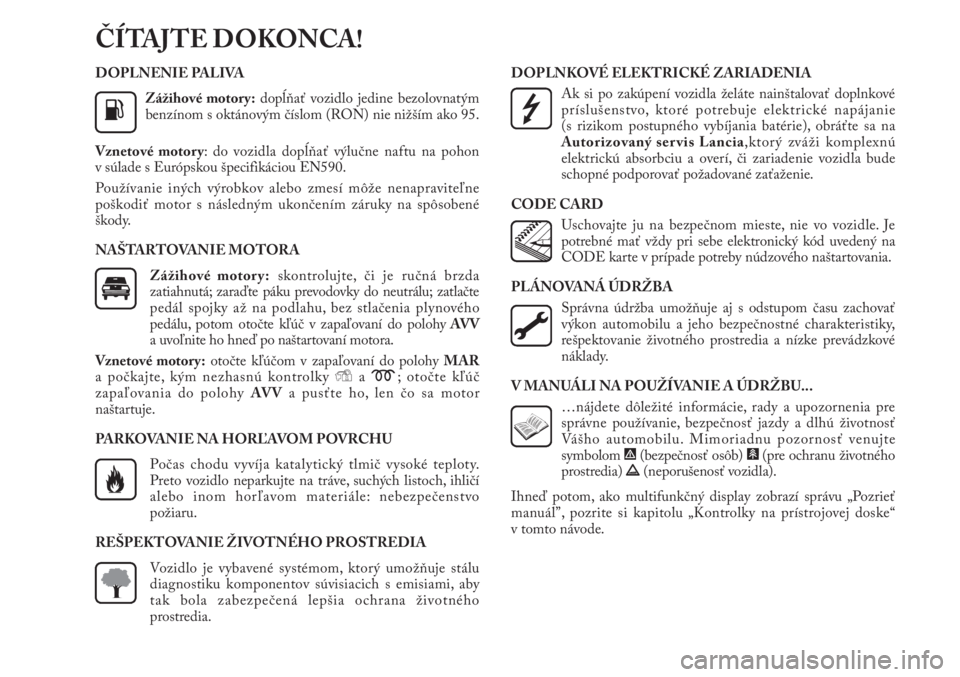

DOPLNENIE PALIVA
Zážihové motory:dopĺňať vozidlo jedine bezolovnatým
benzínom s oktánovým číslom (RON) nie nižším ako 95.
Vznetové motory: do vozidla dopĺňať výlučne naftu na pohon
v súlade s Európskou špecifikáciou EN590.
Používanie iných výrobkov alebo zmesí môže nenapraviteľne
poškodiť motor s následným ukončením záruky na spôsobené
škody.
NAŠTARTOVANIE MOTORA
Zážihové motory:skontrolujte, či je ručná brzda
zatiahnutá; zaraďte páku prevodovky do neutrálu; zatlačte
pedál spojky až na podlahu, bez stlačenia plynového
pedálu, potom otočte kľúč v zapaľovaní do polohyAV V
a uvoľnite ho hneď po naštartovaní motora.
Vznetové motory:otočte kľúčom v zapaľovaní do polohy MAR
a počkajte, kým nezhasnú kontrolky Ya m; otočte kľúč
zapaľovania do polohy AV Va pusťte ho, len čo sa motor
naštartuje.
PARKOVANIE NA HORĽAVOM POVRCHU
Počas chodu vyvíja katalytický tlmič vysoké teploty.
Preto vozidlo neparkujte na tráve, suchých listoch, ihličí
alebo inom horľavom materiále: nebezpečenstvo
požiaru.
REŠPEKTOVANIE ŽIVOTNÉHO PROSTREDIA
Vozidlo je vybavené systémom, ktorý umožňuje stálu
diagnostiku komponentov súvisiacich s emisiami, aby
tak bola zabezpečená lepšia ochrana životného
prostredia.DOPLNKOVÉ ELEKTRICKÉ ZARIADENIA
Ak si po zakúpení vozidla želáte nainštalovať doplnkové
príslušenstvo, ktoré potrebuje elektrické napájanie
(s rizikom postupného vybíjania batérie), obráťte sa na
Autorizovaný ser vis Lancia,ktorý zváži komplexnú
elektrickú absorbciu a overí, či zariadenie vozidla bude
schopné podporovať požadované zaťaženie.
CODE CARD
Uschovajte ju na bezpečnom mieste, nie vo vozidle. Je
potrebné mať vždy pri sebe elektronický kód uvedený na
CODE karte v prípade potreby núdzového naštartovania.
PLÁNOVANÁ ÚDRŽBA
Správna údržba umožňuje aj s odstupom času zachovať
výkon automobilu a jeho bezpečnostné charakteristiky,
rešpektovanie životného prostredia a nízke prevádzkové
náklady.
V MANUÁLI NA POUŽÍVANIE A ÚDRŽBU...
…nájdete dôležité informácie, rady a upozornenia pre
správne používanie, bezpečnosť jazdy a dlhú životnosť
Vášho automobilu. Mimoriadnu pozornosť venujte
symbolom "(bezpečnosť osôb) #(pre ochranu životného
prostredia) â(neporušenosť vozidla).
Ihneď potom, ako multifunkčný display zobrazí správu „Pozrieť
manuál”, pozrite si kapitolu „Kontrolky na prístrojovej doske“
v tomto návode.
ČÍTAJTE DOKONCA!
K
Page 4 of 290

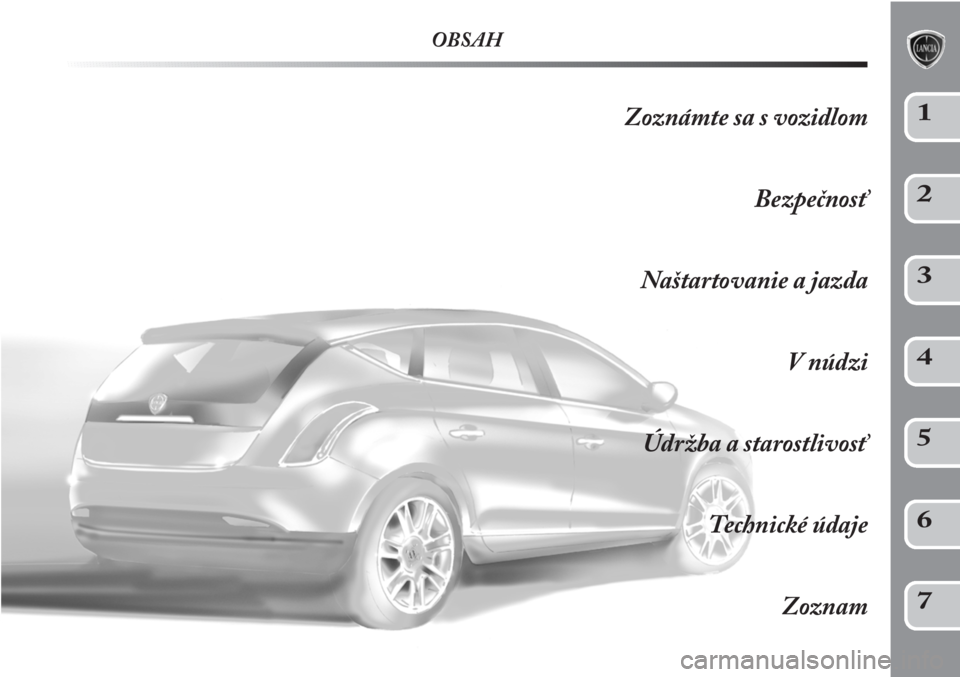

OBSAH
Zoznámte sa s vozidlom
Bezpečnosť
Naštartovanie a jazda
V núdzi
Údržba a starostlivosť
Technické údaje
Zoznam 1
2
3
4
5
6
7
Page 5 of 290

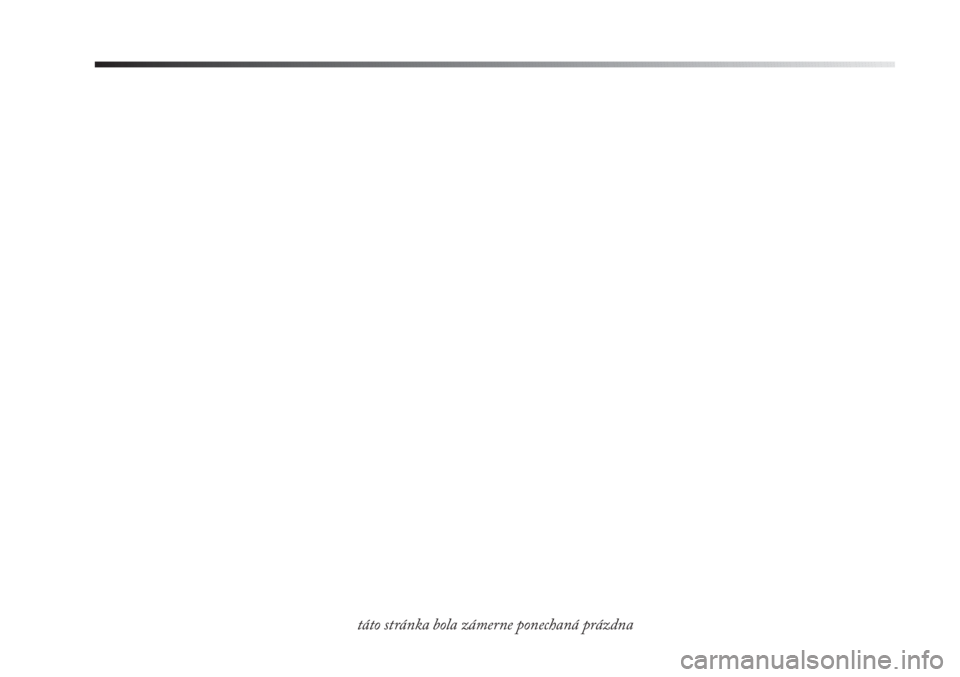

táto stránka bola zámerne ponechaná prázdna
Page 6 of 290

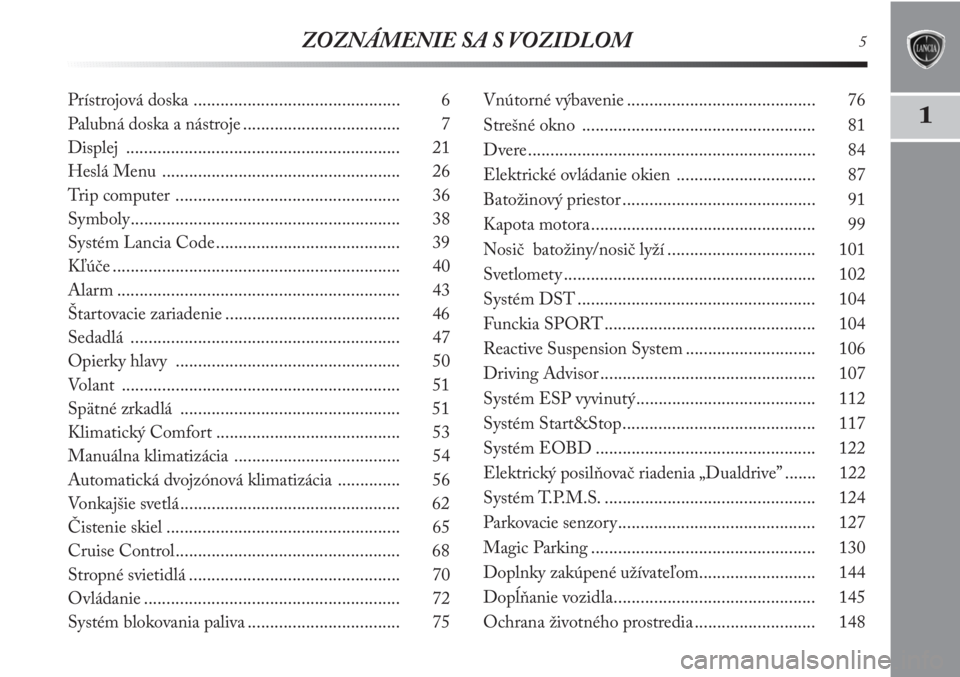

ZOZNÁMENIE SA S VOZIDLOM5
1
Prístrojová doska .............................................. 6
Palubná doska a nástroje................................... 7
Displej ............................................................. 21
Heslá Menu ..................................................... 26
Trip computer .................................................. 36
Symboly............................................................ 38
Systém Lancia Code ......................................... 39
Kľúče ................................................................ 40
Alarm ............................................................... 43
Štartovacie zariadenie ....................................... 46
Sedadlá ............................................................ 47
Opierky hlavy .................................................. 50
Volant .............................................................. 51
Spätné zrkadlá ................................................. 51
Klimatický Comfort ......................................... 53
Manuálna klimatizácia ..................................... 54
Automatická dvojzónová klimatizácia .............. 56
Vonkajšie svetlá................................................. 62
Čistenie skiel.................................................... 65
Cruise Control.................................................. 68
Stropné svietidlá............................................... 70
Ovládanie ......................................................... 72
Systém blokovania paliva .................................. 75Vnútorné výbavenie.......................................... 76
Strešné okno .................................................... 81
Dvere ................................................................ 84
Elektrické ovládanie okien ............................... 87
Batožinový priestor........................................... 91
Kapota motora .................................................. 99
Nosič batožiny/nosič lyží ................................. 101
Svetlomety ........................................................ 102
Systém DST ..................................................... 104
Funckia SPORT............................................... 104
Reactive Suspension System ............................. 106
Driving Advisor ................................................ 107
Systém ESP vyvinutý........................................ 112
Systém Start&Stop........................................... 117
Systém EOBD ................................................. 122
Elektrický posilňovač riadenia „Dualdrive” ....... 122
Systém T.P.M.S. ............................................... 124
Parkovacie senzory............................................ 127
Magic Parking .................................................. 130
Doplnky zakúpené užívateľom.......................... 144
Dopĺňanie vozidla............................................. 145
Ochrana životného prostredia ........................... 148
Page 7 of 290
6ZOZNÁMENIE SA S VOZIDLOM

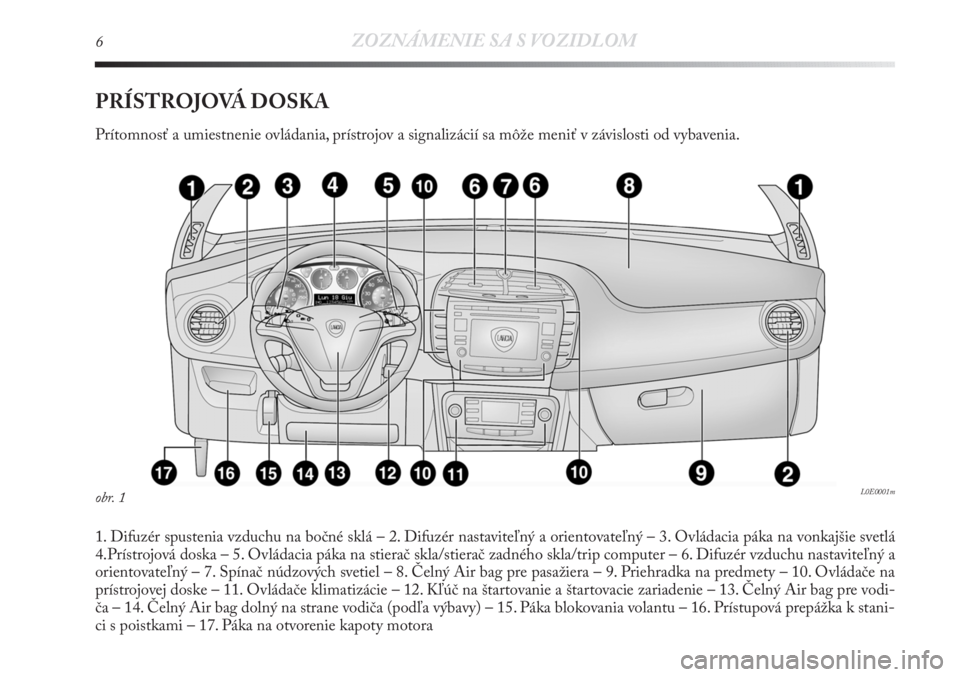

PRÍSTROJOVÁ DOSKA
Prítomnosť a umiestnenie ovládania, prístrojov a signalizácií sa môže meniť v závislosti od vybavenia.
1. Difuzér spustenia vzduchu na bočné sklá – 2. Difuzér nastaviteľný a orientovateľný – 3. Ovládacia páka na vonkajšie svetlá
4.Prístrojová doska – 5. Ovládacia páka na stierač skla/stierač zadného skla/trip computer – 6. Difuzér vzduchu nastaviteľný a
orientovateľný – 7. Spínač núdzových svetiel – 8. Čelný Air bag pre pasažiera – 9. Priehradka na predmety – 10. Ovládače na
prístrojovej doske – 11. Ovládače klimatizácie – 12. Kľúč na štartovanie a štartovacie zariadenie – 13. Čelný Air bag pre vodi-
ča – 14. Čelný Air bag dolný na strane vodiča (podľa výbavy) – 15. Páka blokovania volantu – 16. Prístupová prepážka k stani-
ci s poistkami – 17. Páka na otvorenie kapoty motora
obr. 1L0E0001m
Page 8 of 290
1
ZOZNÁMENIE SA S VOZIDLOM7

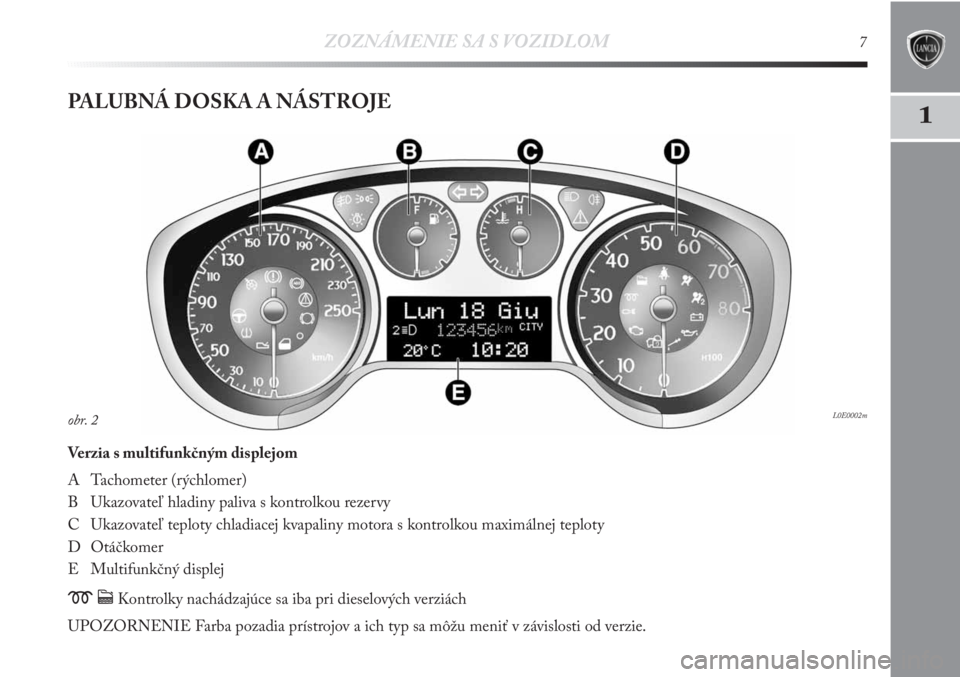

PALUBNÁ DOSKA A NÁSTROJE
Verzia s multifunkčným displejom
A Tachometer (rýchlomer)
B Ukazovateľ hladiny paliva s kontrolkou rezervy
C Ukazovateľ teploty chladiacej kvapaliny motora s kontrolkou maximálnej teploty
D Otáčkomer
E Multifunkčný displej
mcKontrolky nachádzajúce sa iba pri dieselových verziách
UPOZORNENIE Farba pozadia prístrojov a ich typ sa môžu meniť v závislosti od verzie.
L0E0002mobr. 2
Page 9 of 290
8ZOZNÁMENIE SA S VOZIDLOM

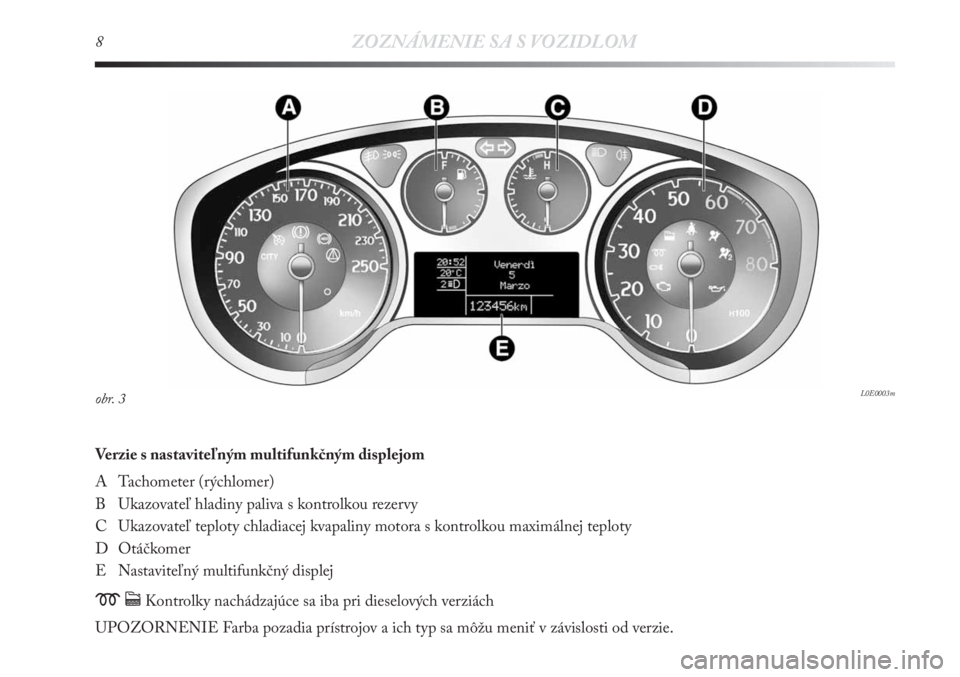

Verzie s nastaviteľným multifunkčným displejom
A Tachometer (rýchlomer)
B Ukazovateľ hladiny paliva s kontrolkou rezervy
C Ukazovateľ teploty chladiacej kvapaliny motora s kontrolkou maximálnej teploty
D Otáčkomer
E Nastaviteľný multifunkčný displej
mcKontrolky nachádzajúce sa iba pri dieselových verziách
UPOZORNENIE Farba pozadia prístrojov a ich typ sa môžu meniť v závislosti od verzie.
obr. 3L0E0003m
Page 10 of 290
ZOZNÁMENIE SA S VOZIDLOM9
1
TACHOMETER (RÝCHLOMER) obr. 2-3
Indikátor A signalizuje rýchlosť vozidla.
OTÁČKOMER obr. 2-3
Indikátor D signalizuje počet otáčok motora.
INDIKÁTOR ÚROVNE PALIVA obr. 2-3
Indikátor B ukazuje množstvo paliva v nádrži.
Zapnutie kontrolky
K(zároveň so zobrazenou správou na di-
spleji) znamená, že v nádrži zostalo približne 5 až 7 litrov pa-
liva.
Nejazdite s takmer prázdnou nádržou: chýbajúce palivo by
mohlo poškodiť katalyzátor
INDIKÁTOR TEPLOTY CHLADIACEJ
KVAPALINY MOTORA obr. 2-3
Indikátor C označuje teplotu chladiacej kvapaliny motora
a začína dodávať údaje, keď teplota tekutiny presiahne pri-
bližne 50°C. Prvá palička zostáva vždy vysvietená a ukazuje
správne fungovanie systému. Zapnutie kontrolky
u(záro-
veň so zobrazenou správou na displeji) ukazuje zvýšenú te-
plotu chladiacej tekutiny; v tomto prípade vypnúť motor a ob-
rátiť sa na Autorizovaný servis Lancia.KONTROLKY NA PRÍSTROJOVEJ DOSKE
Všeobecné upozornenia
Rozsvietenie kontroliek je spojené s konkrétnym hlásením
a/alebo zvukovým znamením tam, kde to prístrojová doska
umožňuje. Táto signalizácia je stručná a výstražná a nesmie
byť považovaná za vyčerpávajúcu a/alebo náhradnú k obsahu
tohto Manuálu na používanie a údržbu, ktorý by ste si mali
vždy pozorne prečítať. V prípade signalizovania havá-
rie/poruchy si vždy prečítajte túto kapitolu.
Nedostatok brzdovej kvapaliny (čer vená)
Pri otočení kľúča do polohy MAR sa kontrolka na
prístrojovej doske rozsvieti, ale po niekoľkých se-
kundách musí zhasnúť. Kontrolka sa rozsvieti, keď
hladina brzdovej kvapaliny klesne pod minimálnu úroveň, ako
následok pravdepodobného úniku kvapaliny z obvodu.
Displej zobrazí príslušnú správu.
Zatiahnutá ručná brzda (čer vená)
Otočením kľúča do polohy MAR sa kontrolka rozsvieti, ale
po niekoľkých sekundách by sa mala vypnúť. Kontrolka sa roz-
svieti, keď zatiahnete ručnú brzdu. Ak je vozidlo v pohybe, ob-
javí sa aj pridružené akustické upozornenie.
UPOZORNENIE Ak sa kontrolka rozsvieti počas jazdy,
skontrolujte, či nie je zatiahnutá ručná brzda.
x
