IN EMERGENZA209
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Lampada a scarica di gas Xenon

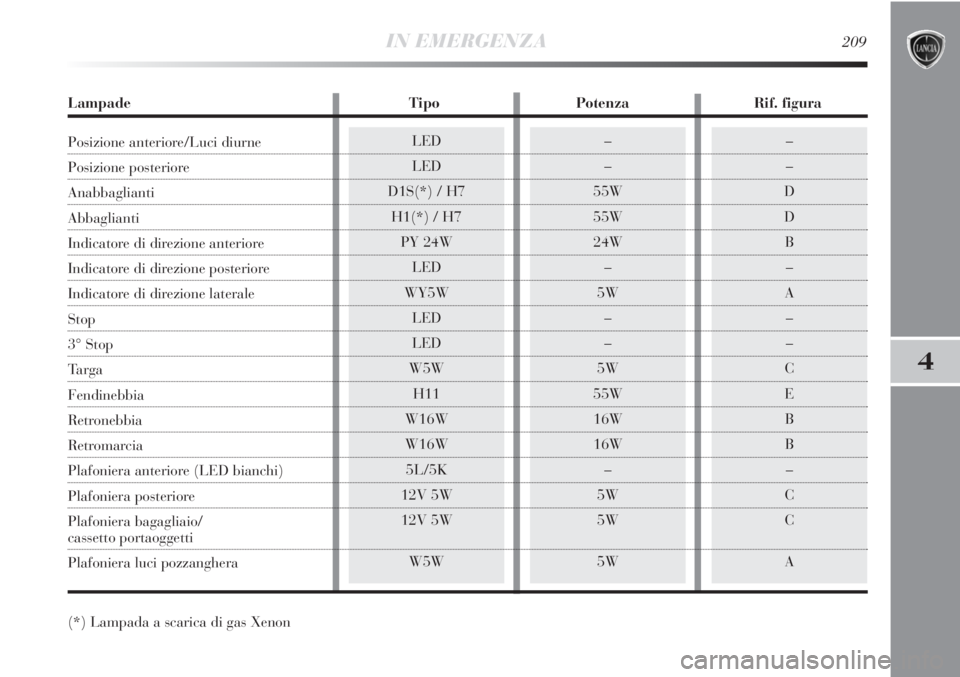

Lampade Tipo Potenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Ta r g a
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore (LED bianchi)
Plafoniera posteriore
Plafoniera bagagliaio/
cassetto portaoggetti
Plafoniera luci pozzanghera

210IN EMERGENZA

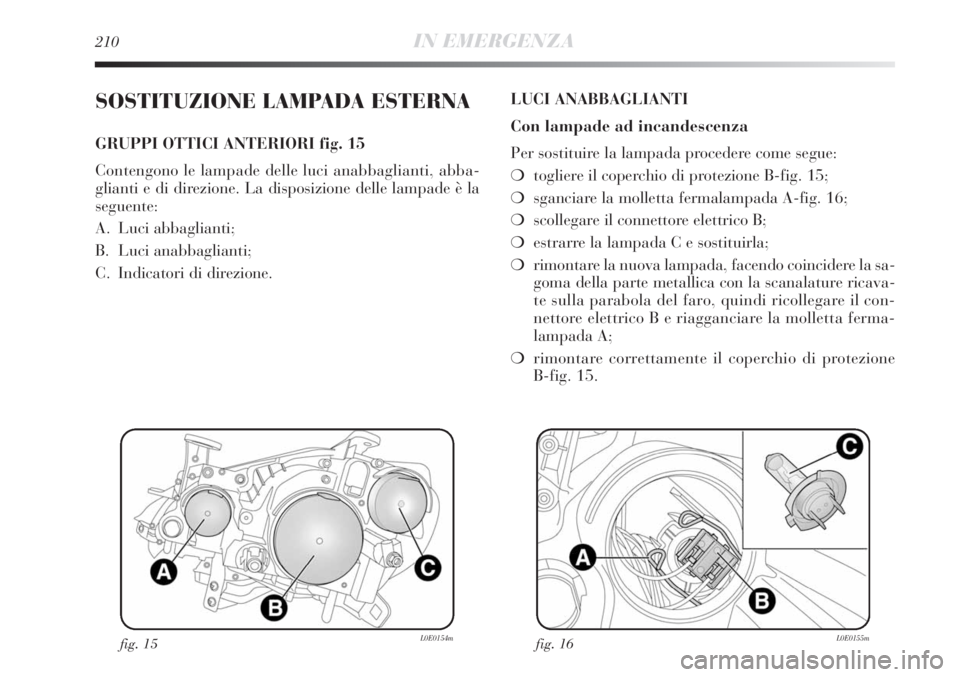

SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 15
Contengono le lampade delle luci anabbaglianti, abba-
glianti e di direzione. La disposizione delle lampade è la
seguente:
A. Luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
❍togliere il coperchio di protezione B-fig. 15;
❍sganciare la molletta fermalampada A-fig. 16;
❍scollegare il connettore elettrico B;
❍estrarre la lampada C e sostituirla;
❍rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
❍rimontare correttamente il coperchio di protezione
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

IN EMERGENZA211
4

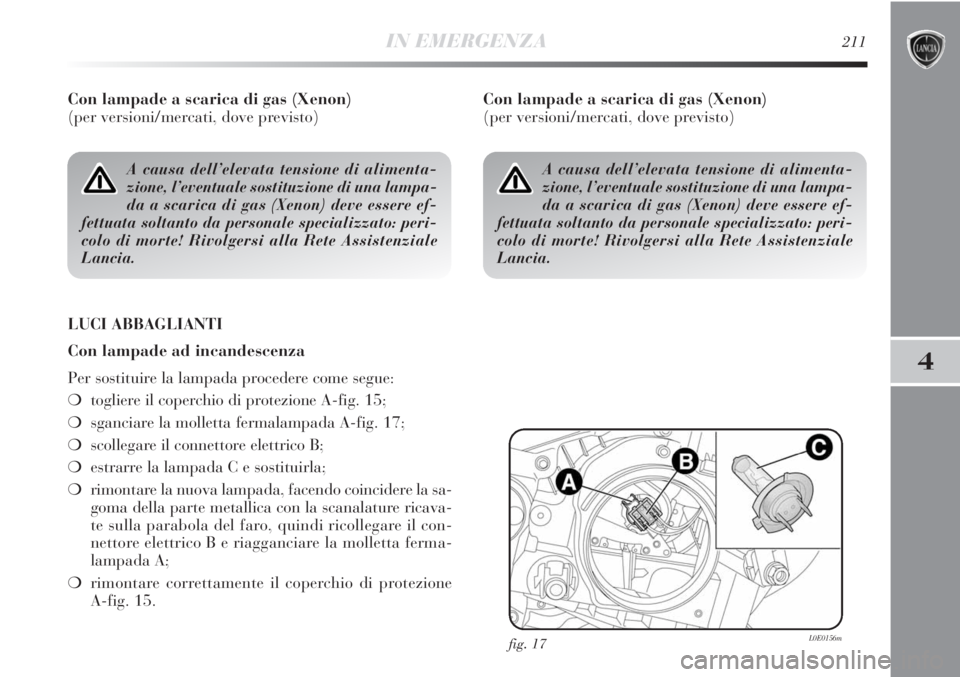

Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
LUCI ABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
❍togliere il coperchio di protezione A-fig. 15;
❍sganciare la molletta fermalampada A-fig. 17;
❍scollegare il connettore elettrico B;
❍estrarre la lampada C e sostituirla;
❍rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
❍rimontare correttamente il coperchio di protezione
A-fig. 15.
fig. 17L0E0156m
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
Con lampade a scarica di gas (Xenon)
(per versioni/mercati, dove previsto)
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.

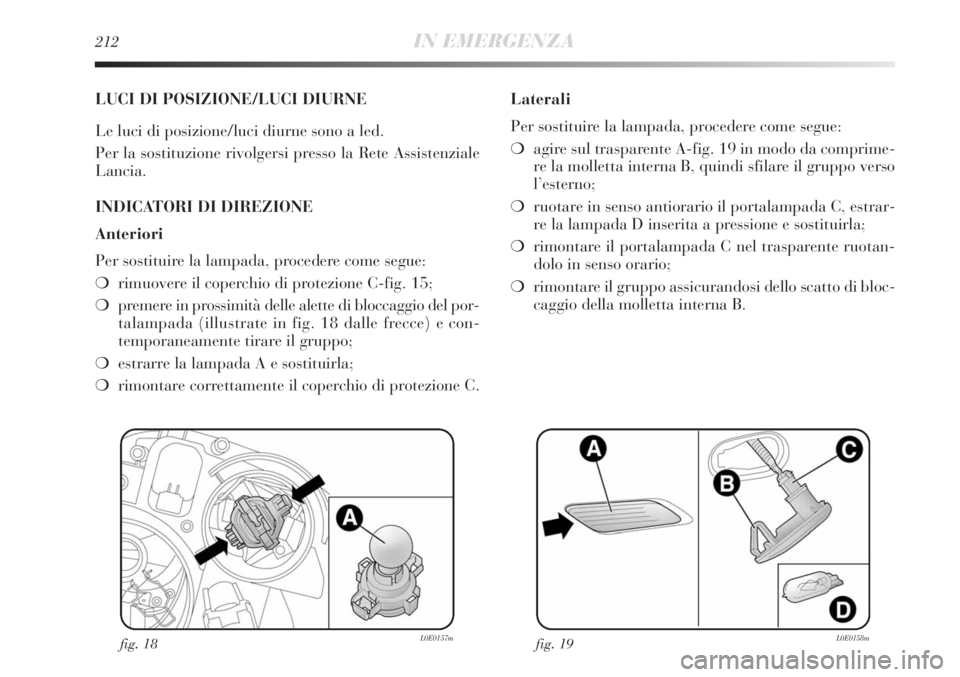

212IN EMERGENZA
LUCI DI POSIZIONE/LUCI DIURNE
Le luci di posizione/luci diurne sono a led.
Per la sostituzione rivolgersi presso la Rete Assistenziale
Lancia.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada, procedere come segue:
❍rimuovere il coperchio di protezione C-fig. 15;
❍premere in prossimità delle alette di bloccaggio del por-
talampada (illustrate in fig. 18 dalle frecce) e con-
temporaneamente tirare il gruppo;
❍estrarre la lampada A e sostituirla;
❍rimontare correttamente il coperchio di protezione C.Laterali
Per sostituire la lampada, procedere come segue:
❍agire sul trasparente A-fig. 19 in modo da comprime-
re la molletta interna B, quindi sfilare il gruppo verso
l’esterno;
❍ruotare in senso antiorario il portalampada C, estrar-
re la lampada D inserita a pressione e sostituirla;
❍rimontare il portalampada C nel trasparente ruotan-
dolo in senso orario;
❍rimontare il gruppo assicurandosi dello scatto di bloc-
caggio della molletta interna B.
fig. 18L0E0157mfig. 19L0E0158m

IN EMERGENZA213
4

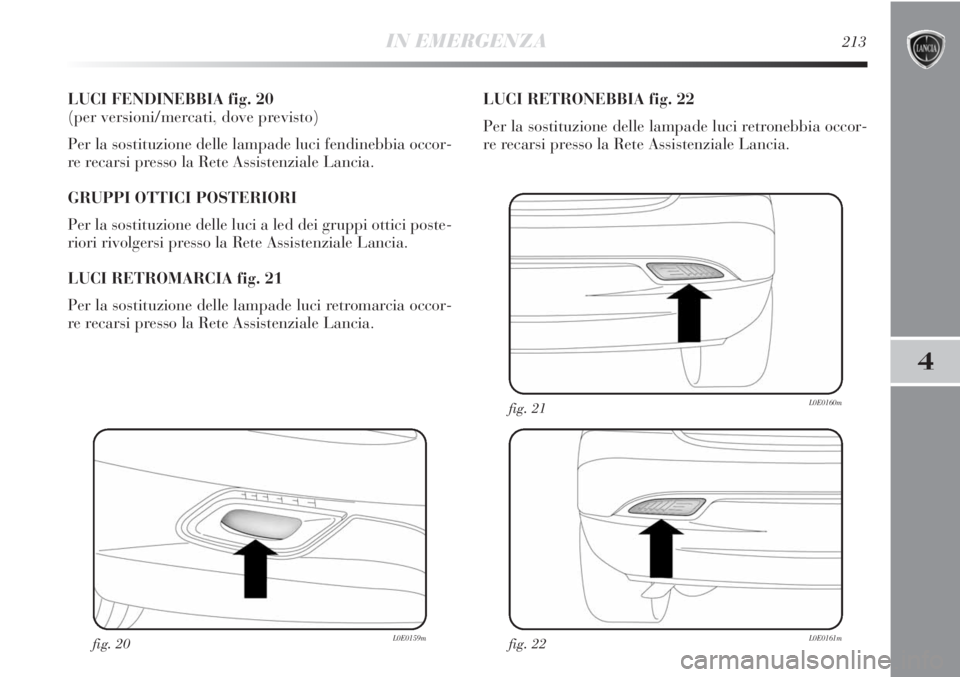

LUCI FENDINEBBIA fig. 20
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade luci fendinebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
GRUPPI OTTICI POSTERIORI
Per la sostituzione delle luci a led dei gruppi ottici poste-
riori rivolgersi presso la Rete Assistenziale Lancia.
LUCI RETROMARCIA fig. 21
Per la sostituzione delle lampade luci retromarcia occor-
re recarsi presso la Rete Assistenziale Lancia.LUCI RETRONEBBIA fig. 22
Per la sostituzione delle lampade luci retronebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

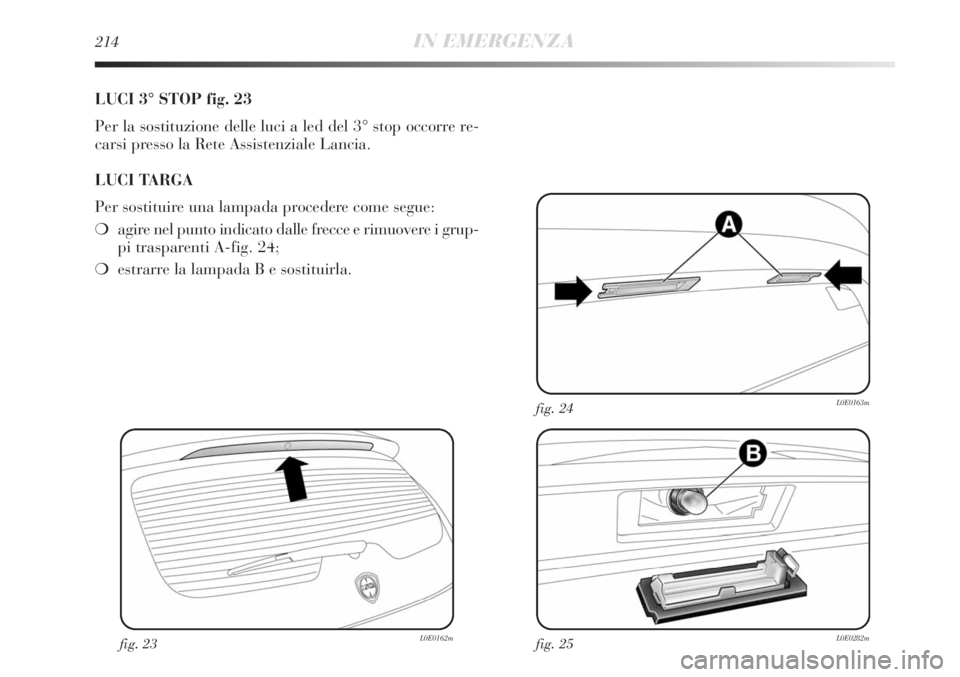

214IN EMERGENZA
LUCI 3° STOP fig. 23
Per la sostituzione delle luci a led del 3° stop occorre re-
carsi presso la Rete Assistenziale Lancia.
LUCI TARGA
Per sostituire una lampada procedere come segue:
❍agire nel punto indicato dalle frecce e rimuovere i grup-
pi trasparenti A-fig. 24;
❍estrarre la lampada B e sostituirla.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

IN EMERGENZA215
4
fig. 27L0E0166m
fig. 26L0E0165m

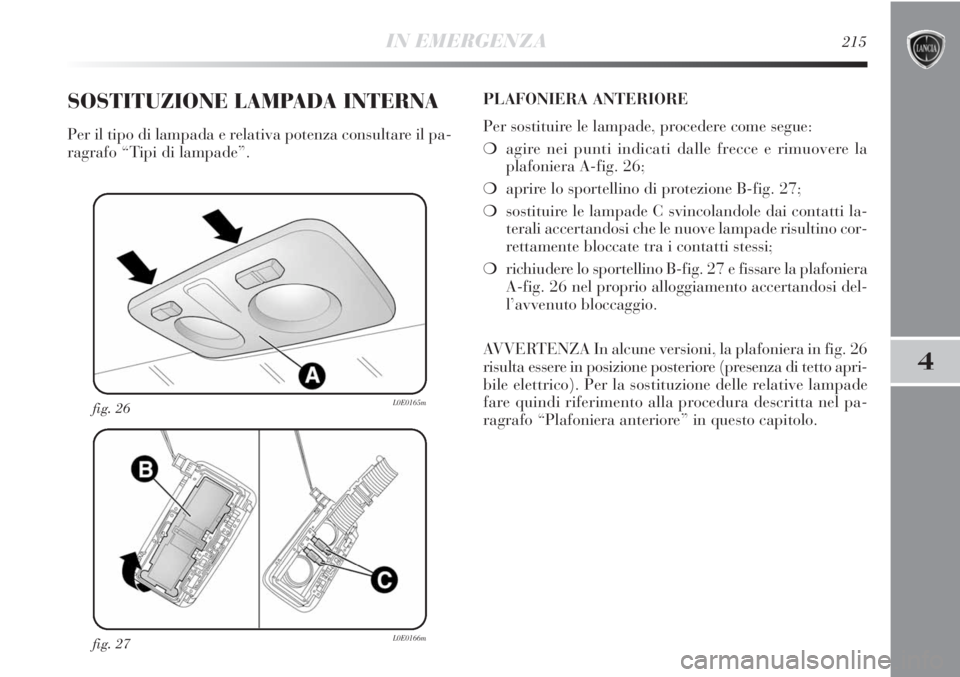

SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Tipi di lampade”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❍agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 26;
❍aprire lo sportellino di protezione B-fig. 27;
❍sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❍richiudere lo sportellino B-fig. 27 e fissare la plafoniera
A-fig. 26 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
AVVERTENZA In alcune versioni, la plafoniera in fig. 26
risulta essere in posizione posteriore (presenza di tetto apri-
bile elettrico). Per la sostituzione delle relative lampade
fare quindi riferimento alla procedura descritta nel pa-
ragrafo “Plafoniera anteriore” in questo capitolo.

216IN EMERGENZA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

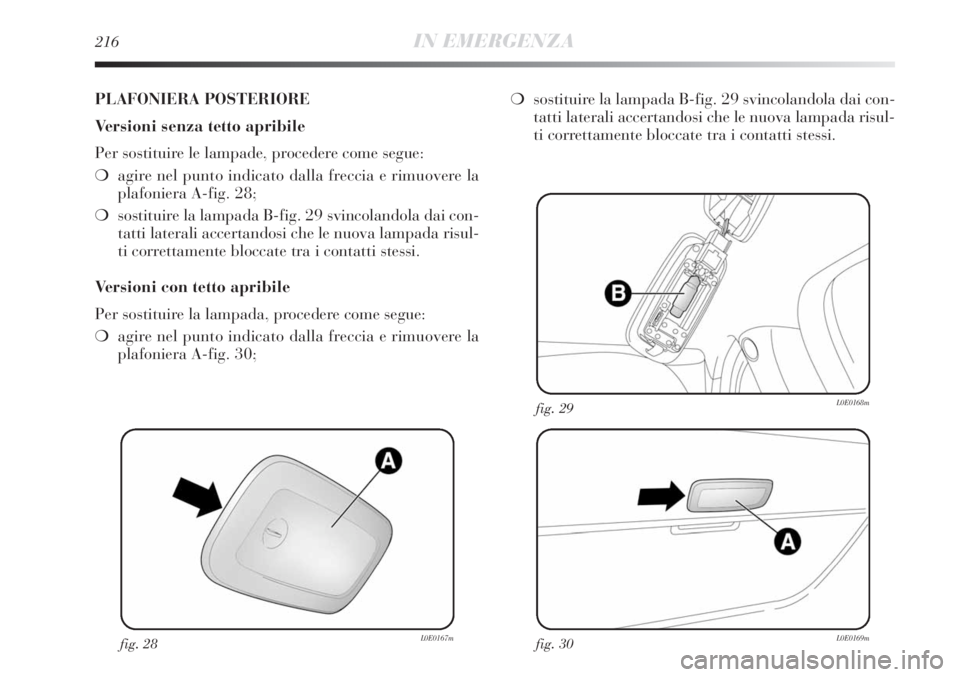

PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire le lampade, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 28;
❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Versioni con tetto apribile
Per sostituire la lampada, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 30;❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.

IN EMERGENZA217
4
fig. 32L0E0171mfig. 33L0E0172m

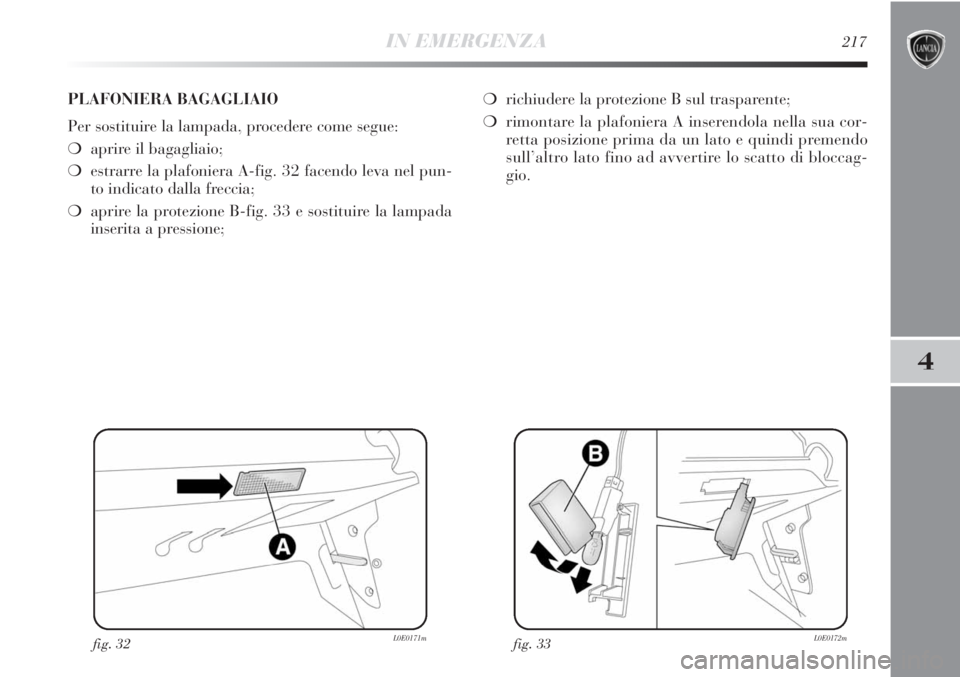

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍aprire il bagagliaio;
❍estrarre la plafoniera A-fig. 32 facendo leva nel pun-
to indicato dalla freccia;
❍aprire la protezione B-fig. 33 e sostituire la lampada
inserita a pressione;❍richiudere la protezione B sul trasparente;
❍rimontare la plafoniera A inserendola nella sua cor-
retta posizione prima da un lato e quindi premendo
sull’altro lato fino ad avvertire lo scatto di bloccag-
gio.

218IN EMERGENZA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

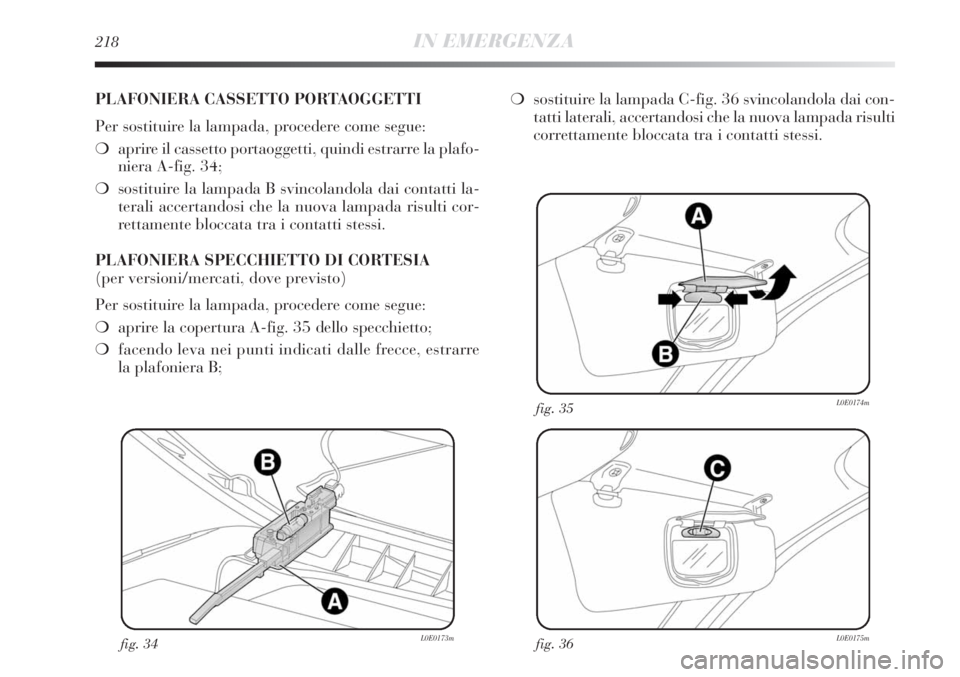

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍aprire il cassetto portaoggetti, quindi estrarre la plafo-
niera A-fig. 34;
❍sostituire la lampada B svincolandola dai contatti la-
terali accertandosi che la nuova lampada risulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada, procedere come segue:
❍aprire la copertura A-fig. 35 dello specchietto;
❍facendo leva nei punti indicati dalle frecce, estrarre
la plafoniera B;❍sostituire la lampada C-fig. 36 svincolandola dai con-
tatti laterali, accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi.
