Lancia Delta 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

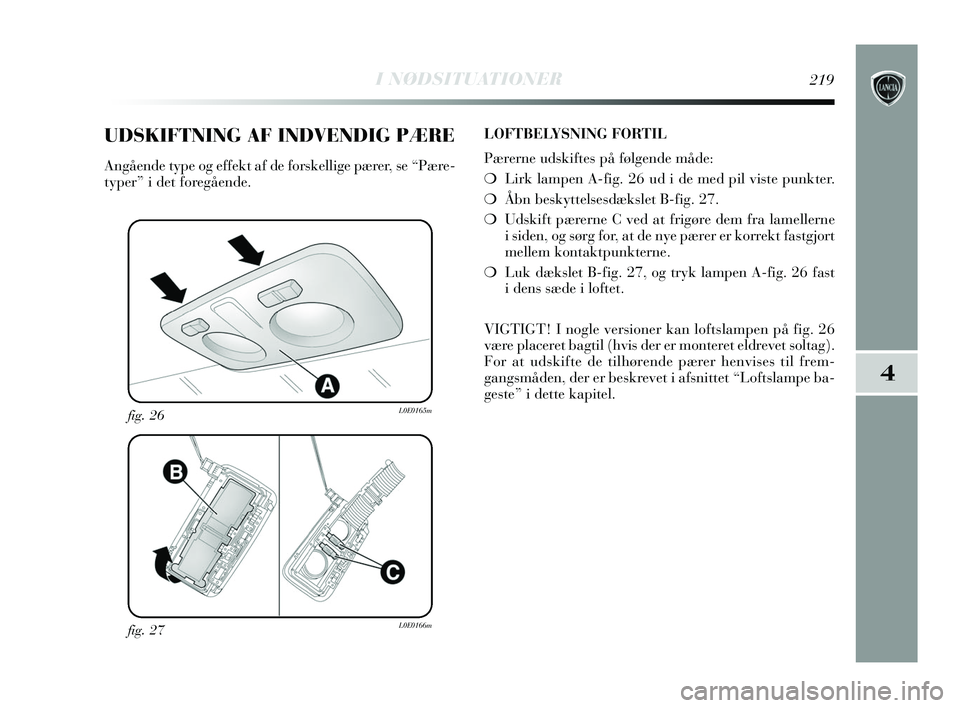

I NØDSITUATIONER219
4
fig. 27L0E0166m
fig. 26L0E0165m
UDSKIFTNING AF INDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se “Pære-
typer” i det foregående.LOFTBELYSNING FORTIL
Pærerne udskiftes på følgende måde:
❍
Lirk lampen A-fig. 26 ud i de med pil viste punkter.
❍ Åbn beskyttelsesdækslet B-fig. 27.
❍ Udskift pærerne C ved at frigøre dem fra lamellerne
i siden, og sørg for, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.
❍ Luk dækslet B-fig. 27, og tryk lampen A-fig. 26 fast
i dens sæde i loftet.
VIGTIGT! I nogle versioner kan loftslampen på fig. 26
være placeret bagtil (hvis der er monteret eldrevet soltag).
For at udskifte de tilhørende pærer henvises til frem-
gangsmåden, der er beskrevet i afsnittet “Loftslampe ba-
geste” i dette kapitel.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 219

220I NØDSITUATIONER
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

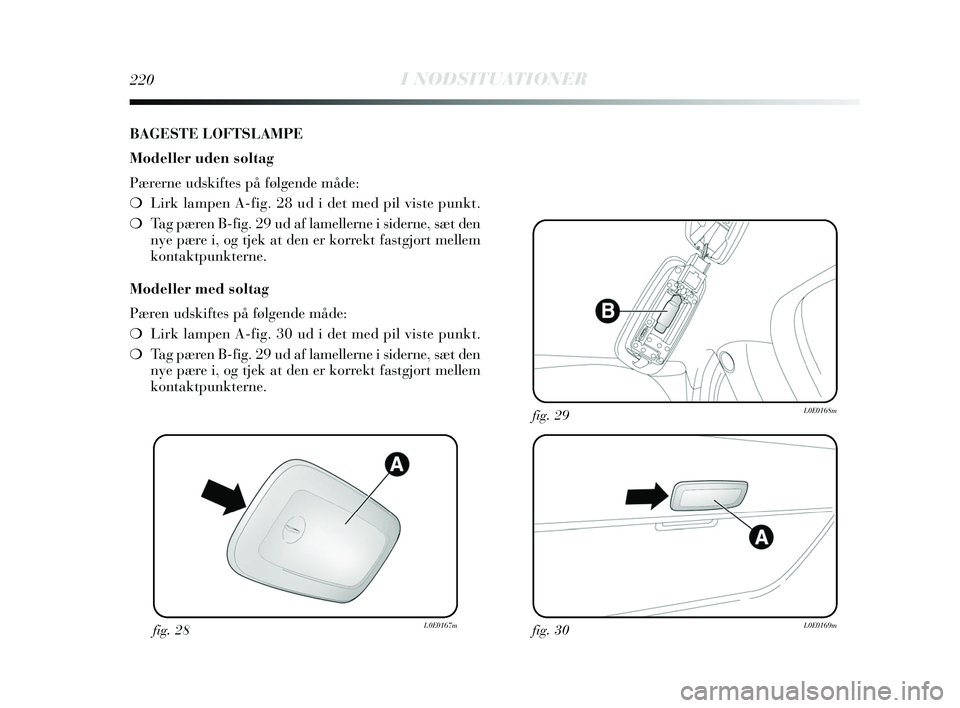

BAGESTE LOFTSLAMPE
Modeller uden soltag
Pærerne udskiftes på følgende måde:
❍Lirk lampen A-fig. 28 ud i det med pil viste punkt.
❍ Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
Modeller med soltag
Pæren udskiftes på følgende måde:
❍ Lirk lampen A-fig. 30 ud i det med pil viste punkt.
❍ Tag pæren B-fig. 29 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 220

I NØDSITUATIONER221
4
fig. 32L0E0171mfig. 33L0E0172m

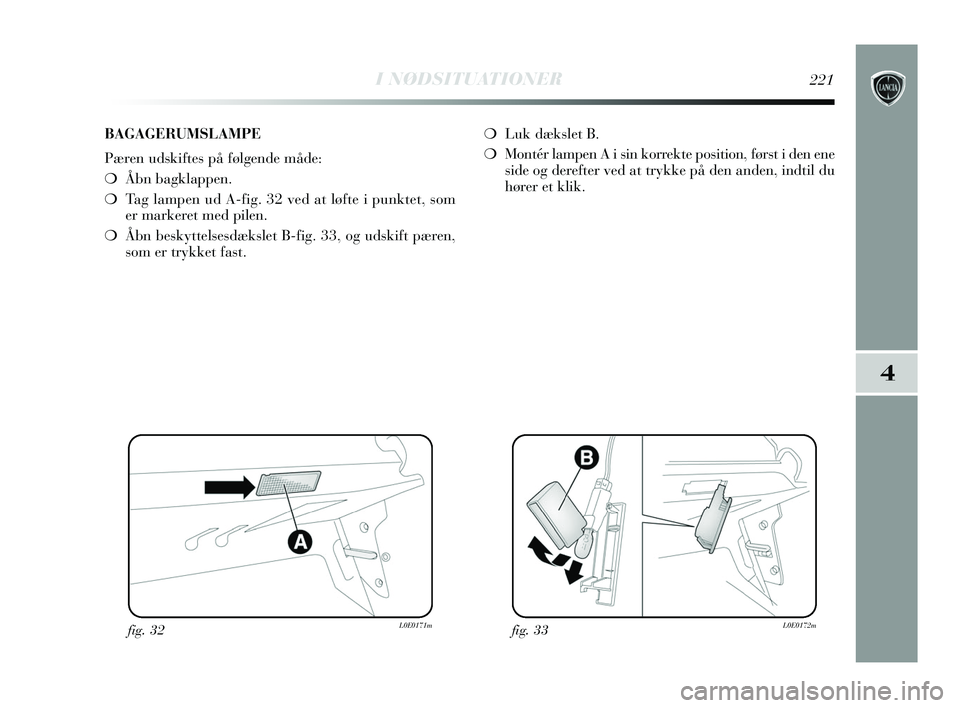

BAGAGERUMSLAMPE
Pæren udskiftes på følgende måde:
❍Åbn bagklappen.
❍ Tag lampen ud A-fig. 32 ved at løfte i punktet, som
er markeret med pilen.
❍ Åbn beskyttelsesdækslet B-fig. 33, og udskift pæren,
som er trykket fast. ❍
Luk dækslet B.
❍ Montér lampen A i sin korrekte position, først i den ene
side og derefter ved at trykke på den anden, indtil du
hører et klik.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 221

222I NØDSITUATIONER
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

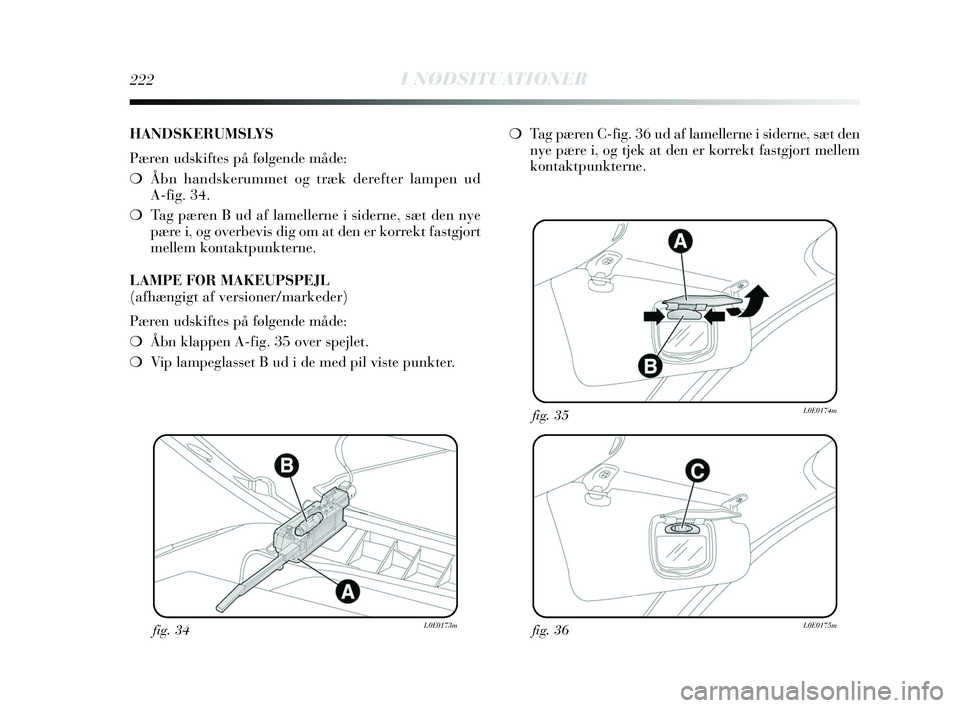

HANDSKERUMSLYS
Pæren udskiftes på følgende måde:
❍Åbn handskerummet og træk derefter lampen ud
A-fig. 34.
❍ Tag pæren B ud af lamellerne i siderne, sæt den nye
pære i, og overbevis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
LAMPE FOR MAKEUPSPEJL
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❍ Åbn klappen A-fig. 35 over spejlet.
❍ Vip lampeglasset B ud i de med pil viste punkter. ❍
Tag pæren C-fig. 36 ud af lamellerne i siderne, sæt den
nye pære i, og tjek at den er korrekt fastgjort mellem
kontaktpunkterne.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 222

I NØDSITUATIONER223
4

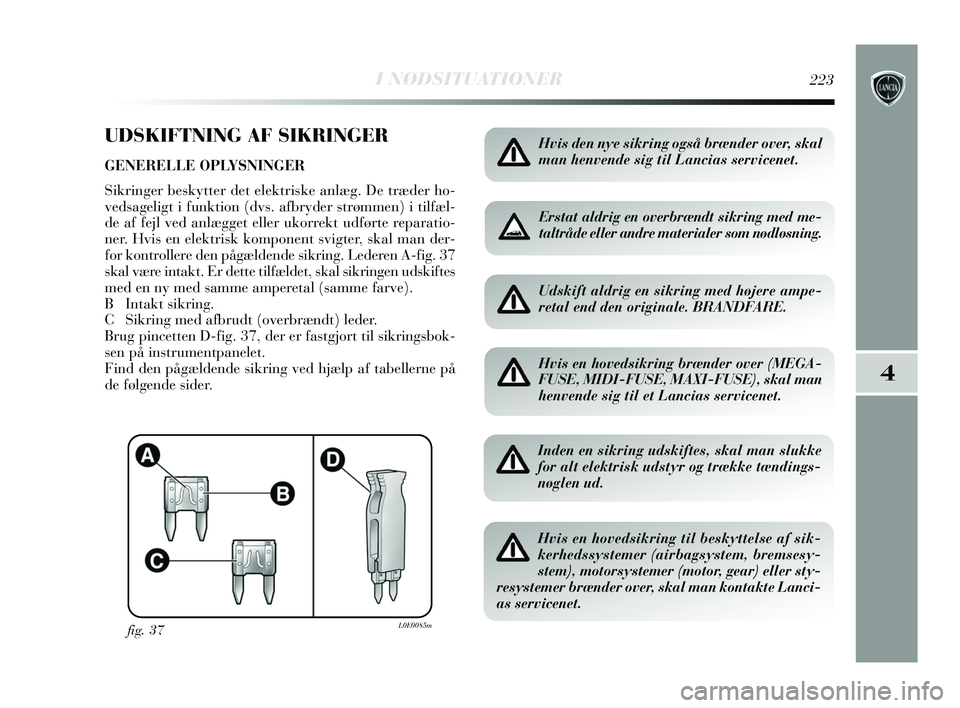

UDSKIFTNING AF SIKRINGER
GENERELLE OPLYSNINGER
Sikringer beskytter det elektriske anlæg. De træder ho-
vedsageligt i funktion (dvs. afbryder strømmen) i tilfæl-
de af fejl ved anlægget eller ukorrekt udførte reparatio-
ner. Hvis en elektrisk komponent svigter, skal man der-
for kontrollere den pågældende sikring. Lederen A-fig. 37
skal være intakt. Er dette tilfældet, skal sikringen udskiftes
med en ny med samme amperetal (samme farve).
B Intakt sikring.
C Sikring med afbrudt (overbrændt) leder.
Brug pincetten D-fig. 37, der er fastgjort til sikringsbok-
sen på instrumentpanelet.
Find den pågældende sikring ved hjælp af tabellerne på
de følgende sider.
fig. 37L0E0085m
Hvis den nye sikring også brænder over, skal
man henvende sig til Lancias servicenet.
Erstat aldrig en overbrændt sikring med me-
taltråde eller andre materialer som nødløsning.
Udskift aldrig en sikring med højere ampe-
retal end den originale. BRANDFARE.
Hvis en hovedsikring brænder over (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), skal man
henvende sig til et Lancias servicenet.
Inden en sikring udskiftes, skal man slukke
for alt elektrisk udstyr og trække tændings-
nøglen ud.
Hvis en hovedsikring til beskyttelse af sik-
kerhedssystemer (airbagsystem, bremsesy-
stem), motorsystemer (motor, gear) eller sty-
resystemer brænder over, skal man kontakte Lanci-
as servicenet.
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 223

224I NØDSITUATIONER

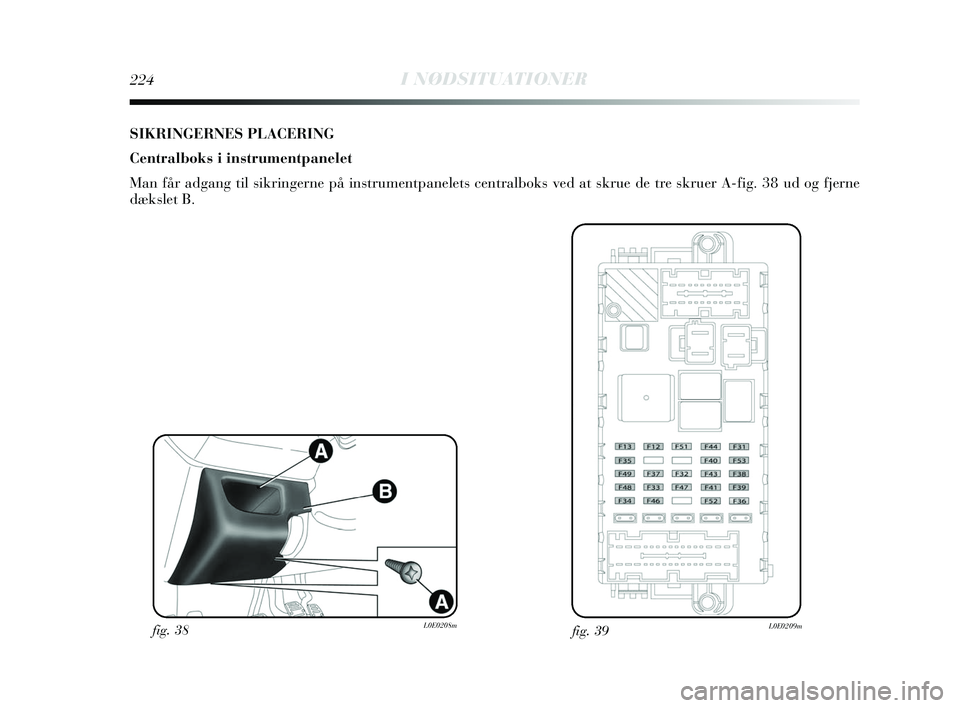

SIKRINGERNES PLACERING
Centralboks i instrumentpanelet
Man får adgang til sikringerne på instrumentpanelets centralboks v\
ed at skrue de tre skruer A-fig. 38 ud og fjerne
dækslet B.
fig. 38L0E0208mfig. 39L0E0209m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 224

I NØDSITUATIONER225
4

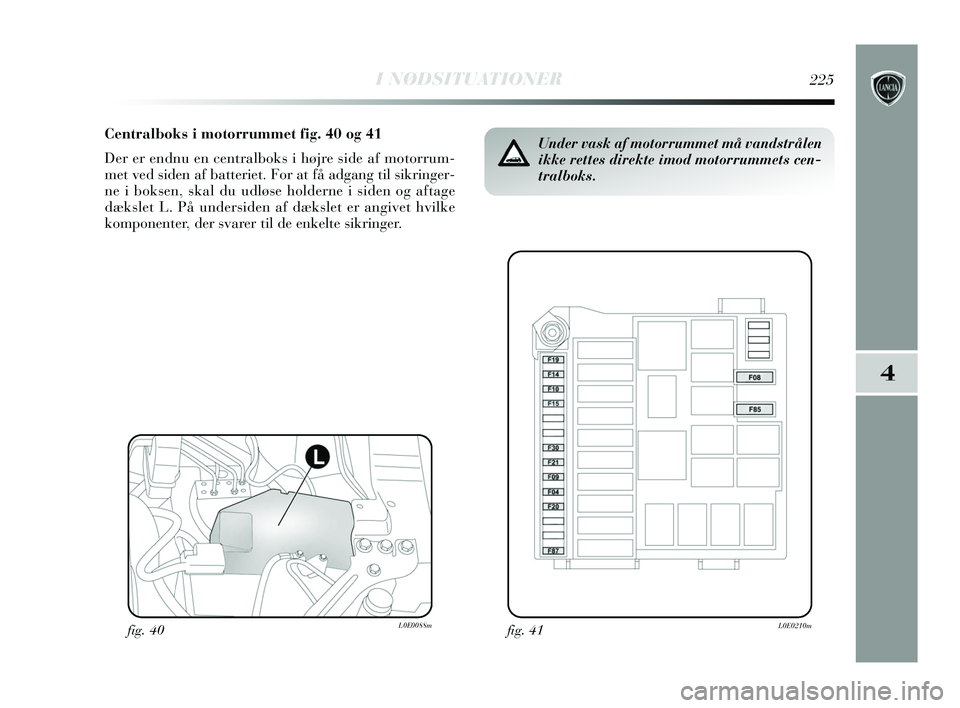

Centralboks i motorrummet fig. 40 og 41
Der er endnu en centralboks i højre side af motorrum-
met ved siden af batteriet. For at få adgang til sikringer-
ne i boksen, skal du udløse holderne i siden og aftage
dækslet L. På undersiden af dækslet er angivet hvilke
komponenter, der svarer til de enkelte sikringer.
fig. 40L0E0088m
Under vask af motorrummet må vandstrålen
ikke rettes direkte imod motorrummets cen-
tralboks.
fig. 41L0E0210m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 225

226I NØDSITUATIONER

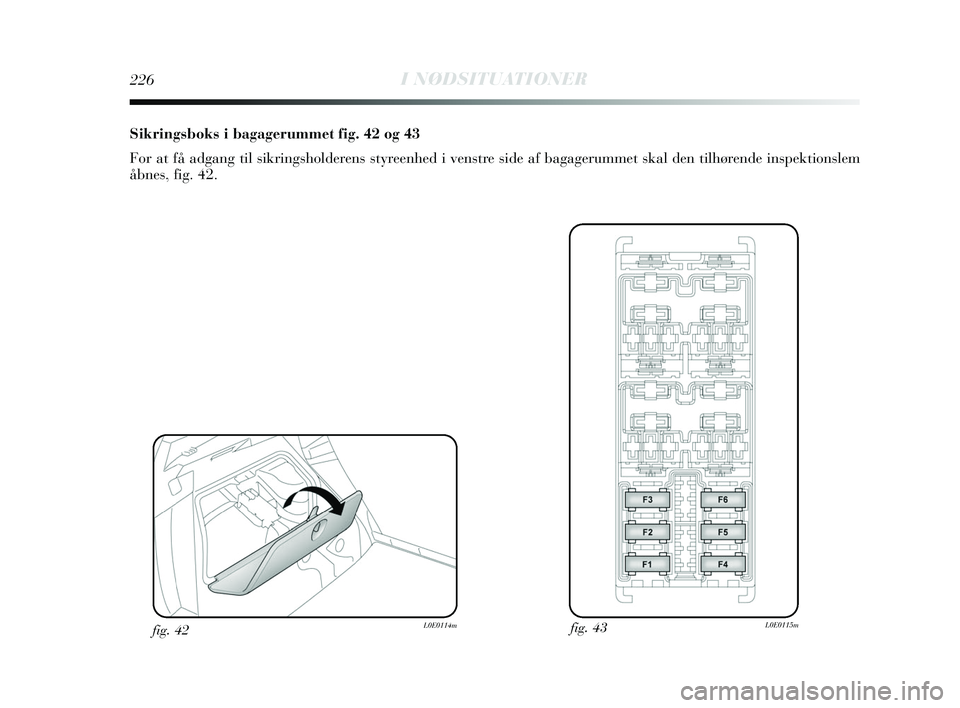

Sikringsboks i bagagerummet fig. 42 og 43
For at få adgang til sikringsholderens styreenhed i venstre side af bagagerummet skal den tilhørende inspektionslem
åbnes, fig. 42.
fig. 43L0E0115mfig. 42L0E0114m
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 226

I NØDSITUATIONER227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39

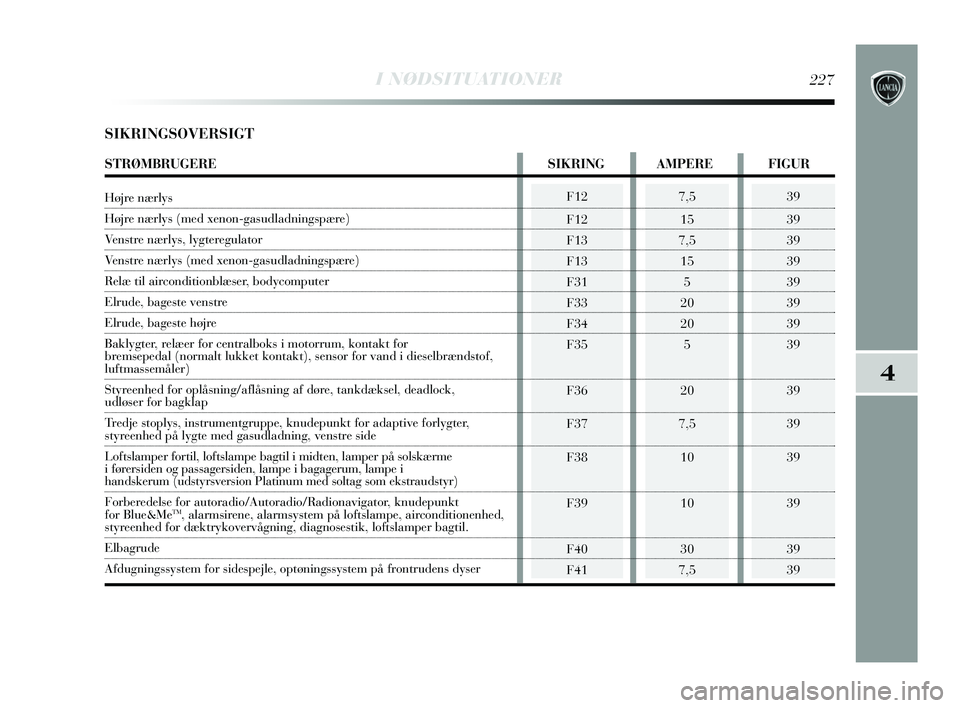

SIKRINGSOVERSIGT
STRØMBRUGERE SIKRING AMPERE FIGUR
Højre nærlys
Højre nærlys (med xenon-gasudladningspære)
Venstre nærlys, lygteregulator
Venstre nærlys (med xenon-gasudladningspære)
Relæ til airconditionblæser, bodycomputer
Elrude, bageste venstre
Elrude, bageste højre
Baklygter, relæer for centralboks i motorrum, kontakt for
bremsepedal (normalt lukket kontakt), sensor for vand i dieselbrændst\
of,
luftmassemåler)
Styreenhed for oplåsning/aflåsning af døre, tankdæksel, deadlock,
udløser for bagklap
Tredje stoplys, instrumentgruppe, knudepunkt for adaptive forlygter,
styreenhed på lygte med gasudladning, venstre side
Loftslamper fortil, loftslampe bagtil i midten, lamper på solskærm\
e
i førersiden og passagersiden, lampe i bagagerum, lampe i
handskerum (udstyrsversion Platinum med soltag som ekstraudstyr)
Forberedelse for autoradio/Autoradio/Radionavigator, knudepunkt
for Blue&Me
TM, alarmsirene, alarmsystem på loftslampe, airconditionenhed,styreenhed for dæktrykovervågning, diagnosestik, loftslamper bagtil.
Elbagrude
Afdugningssystem for sidespejle, optøningssystem på frontrudens dyser
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 227

39
39
39
39
39
39
39
39
39
228I NØDSITUATIONER
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5
STRØMBRUGERE SIKRING AMPERE FIGUR
Rudeviskersystem på ratkontakt, tovejspumpesystem for
frontrudevisker/bagrudevisker på ratkontakt
Cigarettænder/strømudtag på midterkonsol,
strømudtag i bagagerum
Motor for soltag
Eldrevet rude fortil, førersiden
Eldrevet rude fortil, passagersiden
Panel til nødbetjeningsknapper højre, venstre og midterste (belysning),
betjeningsknapper på rattet (belysning), knapper på loftslampe f\
ortil
(belysning), styreenhed for rumovervågning,
eldrevet soltag (styreenhed, belysning for betjeningsknapper),
regnsensor/skumringssensor, elektrokromatisk spejl,
betjeningsknapper for opvarmning af forsæder, AUX-stik (belysning)
Cigarettænder (belysning), forberedelse for autoradio, betjening af
Cruise Control, knudepunkt for Blue&Me
TM, knudepunkt for
parkeringssensorer, AQS-sensor, airconditionenhed, bevægelse af
eldrevne sidespejle, styreenhed for dæktrykovervågning, knudepunkt for
kørebaneassistent, knudepunkt for styret hjulophæng med affjedring,
knappen Eco (versioner med automatgear), betjeningslysguide til
automatgear, styreenhed på højre forlygte med gasudladning
Bagrudeviskersystem på ratkontakt
Instrumentgruppe, blinklys bagtil
195-232 Delta 2ed DA 20/03/14 11:45 Pagina 228
