Lancia Delta 2015 Libretto Uso Manutenzione (in Italian)

1

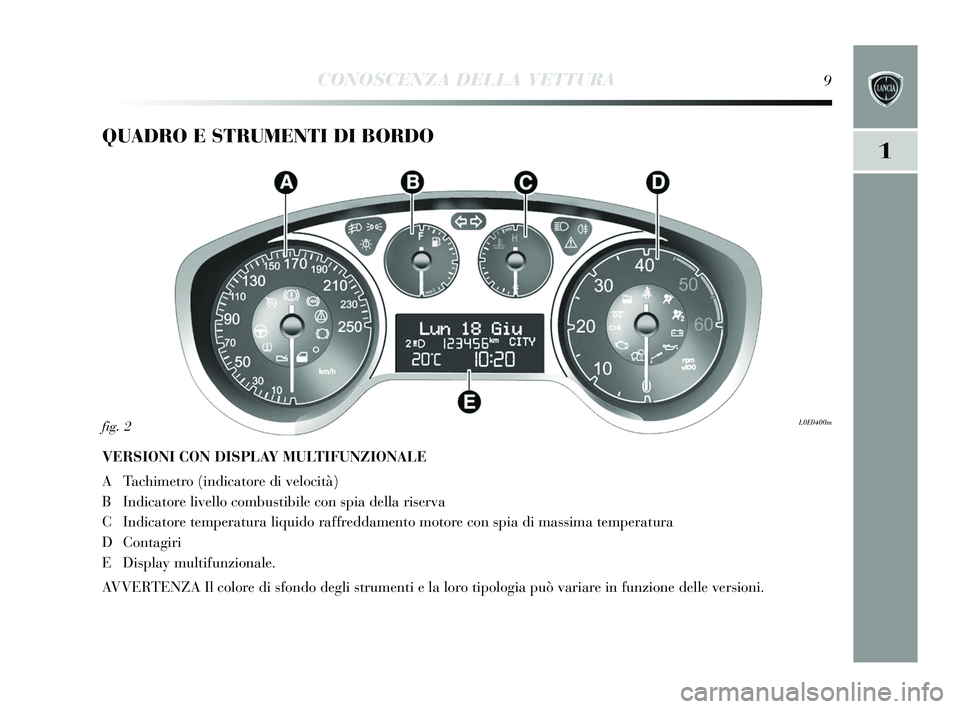

CONOSCENZA DELLA VETTURA9
QUADRO E STRUMENTI DI BORDO
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Indicatore livello combustibile con s pia della ri serva
C Indicatore temperatura liquido raffreddamento motore con spia di ma ssima temperatura
D Contagiri
EDi splay multifunzionale.
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle ver sioni.
L0E0400mfig. 2
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 9

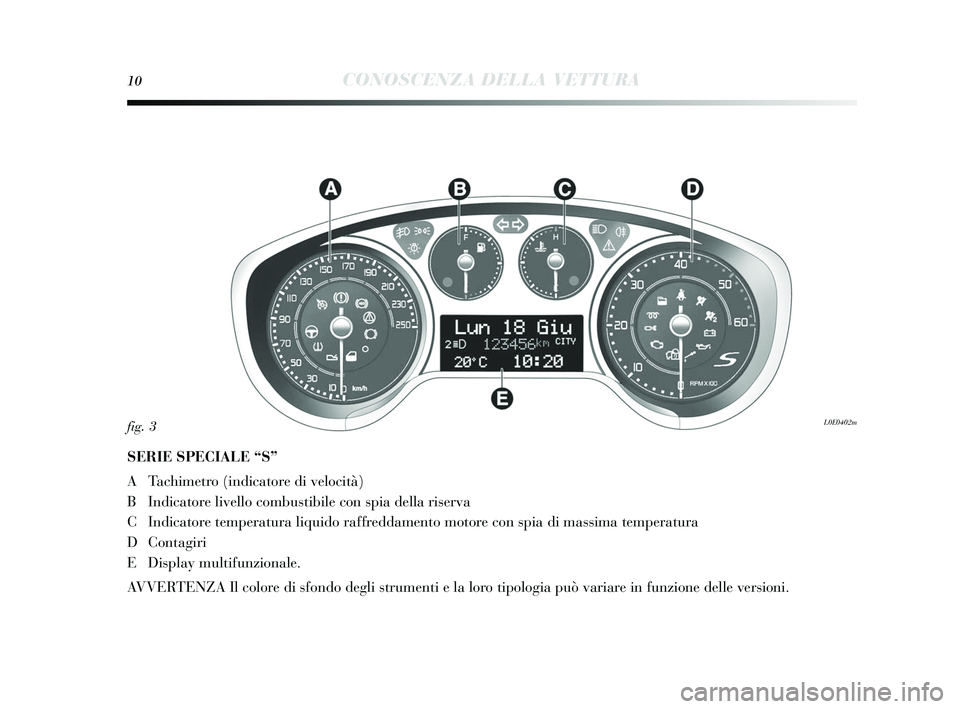

10CONOSCENZA DELLA VETTURA
SERIE SPECIALE “S”
A Tachimetro (indicatore di velocità)
B Indicatore livello combu stibile con s pia della ris erva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
EDi splay multifunzionale.
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle ver sioni.
L0E0402mfig. 3
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 10

CONOSCENZA DELLA VETTURA11
1
VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Indicatore livello combu stibile con s pia della ris erva
C Indicatore temperatura liquido raffreddamento motore con spia di ma ssima temperatura
D Contagiri
EDi splay multifunzionale riconfigurabile.
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle ver sioni.
fig. 4L0E0401m
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 11

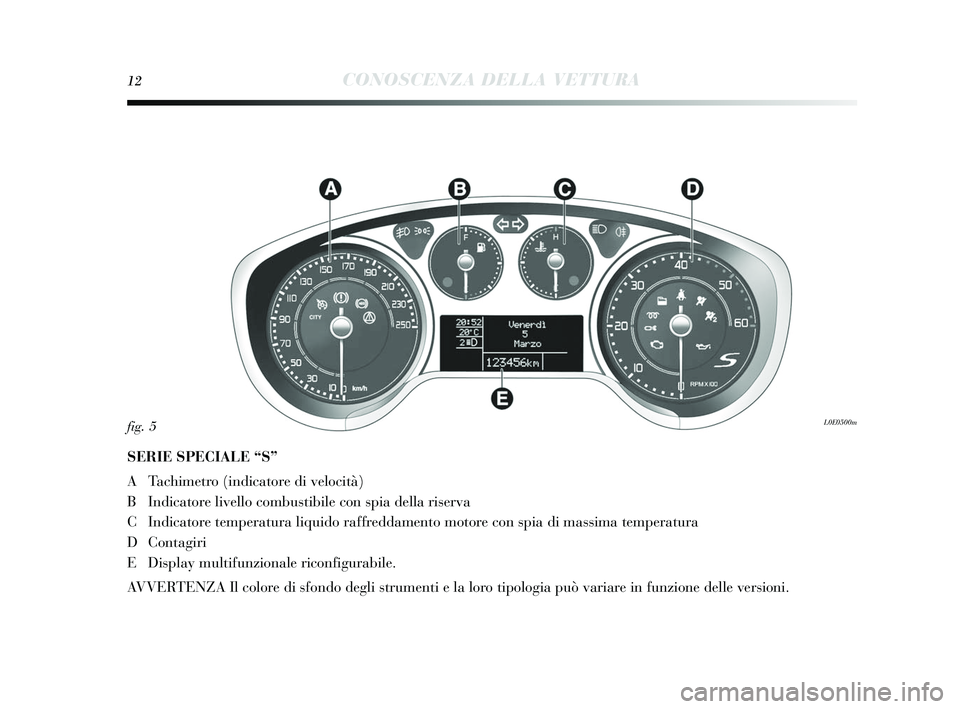

12CONOSCENZA DELLA VETTURA
SERIE SPECIALE “S”
A Tachimetro (indicatore di velocità)
B Indicatore livello combu stibile con s pia della ris erva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
EDi splay multifunzionale riconfigurabile.
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle ver sioni.
L0E0500mfig. 5
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 12

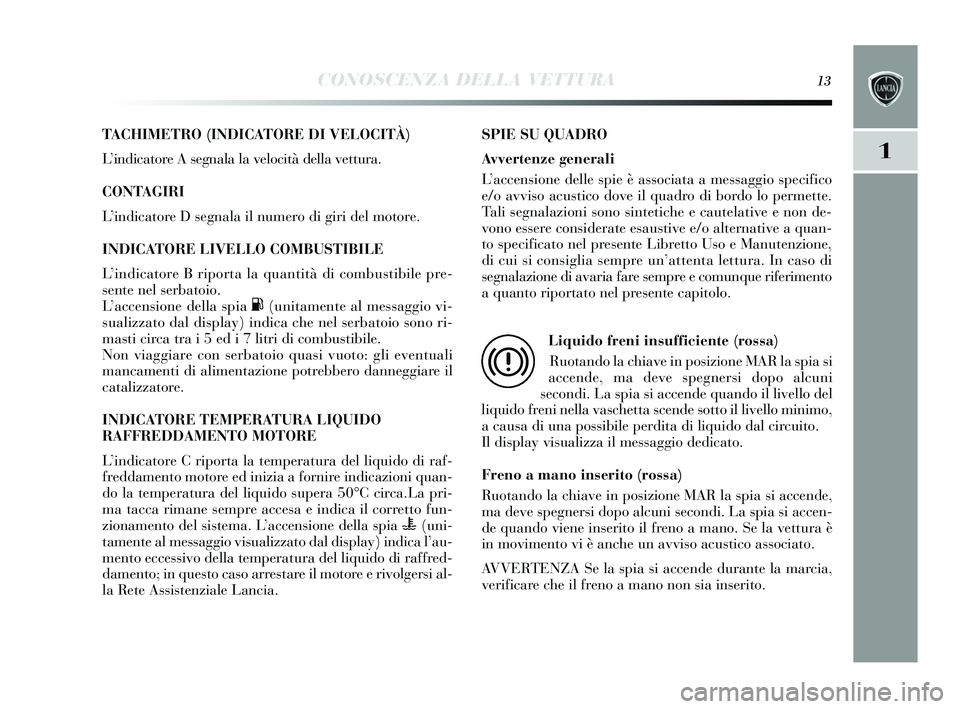

CONOSCENZA DELLA VETTURA13
1
TACHIMETRO (INDICATORE DI VELOCITÀ)
L ’indicatore A s egnala la velocità della vettura.
CONTAGIRI
L ’indicatore D s egnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
L ’indicatore B riporta la quantità di combu stibile pre-
s ente nel s erbatoio.
L ’accens ione della s pia
K(unitamente al messaggio vi-
s ualizzato dal dis play) indica che nel s erbatoio sono ri-
mas ti circa tra i 5 ed i 7 litri di combu stibile.
Non viaggiare con serbatoio quas i vuoto: gli eventuali
mancamenti di alimentazione potrebbero danneggiare il
catalizzatore.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
L ’indicatore C riporta la temperatura del liquido di raf-
freddamento motore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C circa.La pri-
ma tacca rimane s empre accesa e indica il corretto fun-
zionamento del sis tema. L ’accens ione della s pia
u(uni-
tamente al messaggio vis ualizzato dal display) indica l’au-
mento eccessivo della temperatura del liquido di raffred-
damento; in ques to caso arres tare il motore e rivolgers i al-
la Rete Assi stenziale Lancia. SPIE SU QUADRO
Avvertenze generali
L ’accens ione delle spie è associata a messaggio specifico
e/o avvis o acustico dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e cautelative e non de-
vono essere cons iderate esaustive e/o alternative a quan-
to specificato nel pres ente Libretto Uso e Manutenzione,
di cui s i consiglia sempre un’ attenta lettura. In ca so di
s egnalazione di avaria fare s empre e comunque riferimento
a quanto riportato nel pre sente capitolo.
Liquido freni insufficiente (rossa) Ruotando la chiave in pos izione MAR la spia si
accende, ma deve s pegnersi dopo alcuni
s econdi. La s pia si accende quando il livello del
liquido fr

eni nella vas chetta scende sotto il livello minimo,
a caus a di una possibile perdita di liquido dal circuito.
Il dis play vis ualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in po sizione MAR la s pia si accende,
ma deve s pegnersi dopo alcuni secondi. La spia si accen-
de quando viene in serito il freno a mano. Se la vettura è
in movimento vi è anche un avvi so acus tico associato.
AVVERTENZA Se la s pia si accende durante la marcia,
verificare che il freno a mano non sia ins erito.x
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 13

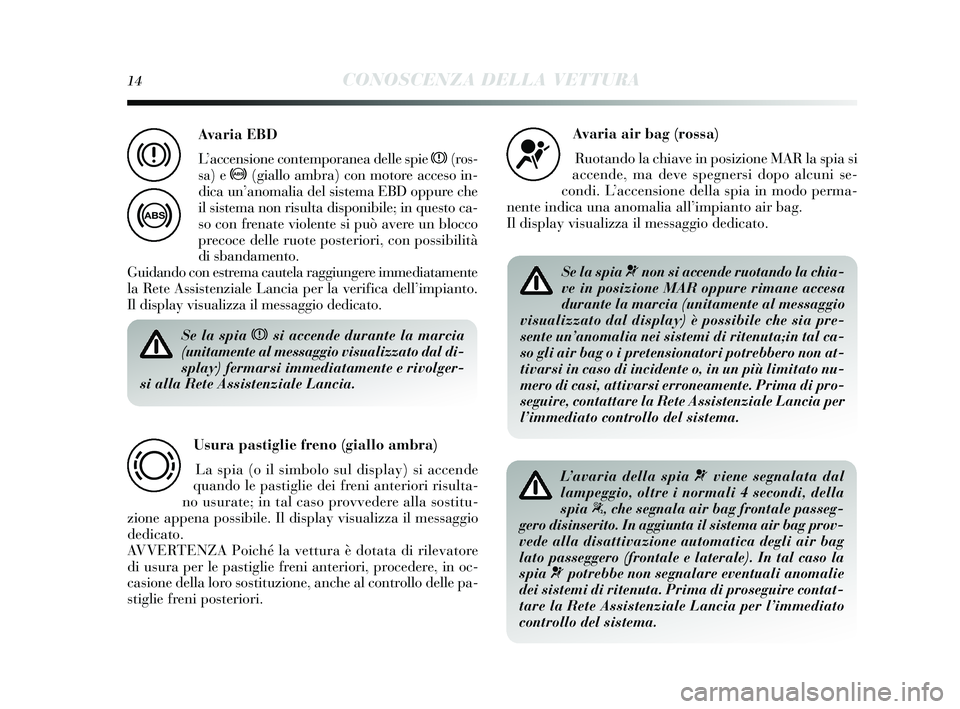

14CONOSCENZA DELLA VETTURA
Se la spia xsi accende durante la marcia
(unitamente al messaggio visualizzato dal di-
splay) fermarsi immediatamente e rivolger-
si alla Rete Assistenziale Lancia.
Usura pastiglie freno (giallo ambra)
La spia (o il s imbolo sul dis play) si accende
quando le pastiglie dei freni anteriori ri sulta-
no us urate; in tal ca so provvedere alla s ostitu-
zione appena po ssibile. Il display visualizza il messaggio
dedicato.
AVVERTENZA Poiché la vettura è dotata di rilevatore
di us ura per le pas tiglie freni anteriori, procedere, in oc-
cas ione della loro s ostituzione, anche al controllo delle pa-
s tiglie freni pos teriori.
d
Avaria air bag (rossa)
Ruotando la chiave in pos izione MAR la spia si
accende, ma deve s pegnersi dopo alcuni s e-
condi. L ’accens ione della s pia in modo perma-
nente indica una anomalia all ’impianto air bag.
Il dis play vis ualizza il messaggio dedicato.
¬
Se la spia ¬non si accende ruotando la chia-
ve in posizione MAR oppure rimane accesa
durante la marcia (unitamente al messaggio
visualizzato dal display) è possibile che sia pre-
sente un’anomalia nei sistemi di ritenuta;in tal ca-
so gli air bag o i pretensionatori potrebbero non at-
tivarsi in caso di incidente o, in un più limitato nu-
mero di casi, attivarsi erroneamente. Prima di pro-
seguire, contattare la Rete Assistenziale Lancia per
l’immediato controllo del sistema.
L’avaria della spia ¬viene segnalata dal
lampeggio, oltre i normali 4 secondi, della
spia
“, che segnala air bag frontale passeg-
gero disinserito. In aggiunta il sistema air bag prov-
vede alla disattivazione automatica degli air bag
lato passeggero (frontale e laterale). In tal caso la
spia
¬potrebbe non segnalare eventuali anomalie
dei sistemi di ritenuta. Prima di proseguire contat-
tare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.
Avaria EBD
L ’accens ione contemporanea delle spie x
(ros -
s a)
e > (giallo ambra) con motore acces o in-
dica un’ anomalia del sis tema EBD oppure che
il sis tema non ris ulta disponibile; in ques to ca-
s o con frenate violente si può avere un blocco
precoce delle ruote pos teriori, con possibilità
di sbandamento.
Guidando con es trema cautela raggiungere immediatamente
la Rete Assi stenziale Lancia per la verifica dell ’impianto.
Il dis play vis ualizza il messaggio dedicato.x
>
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 14

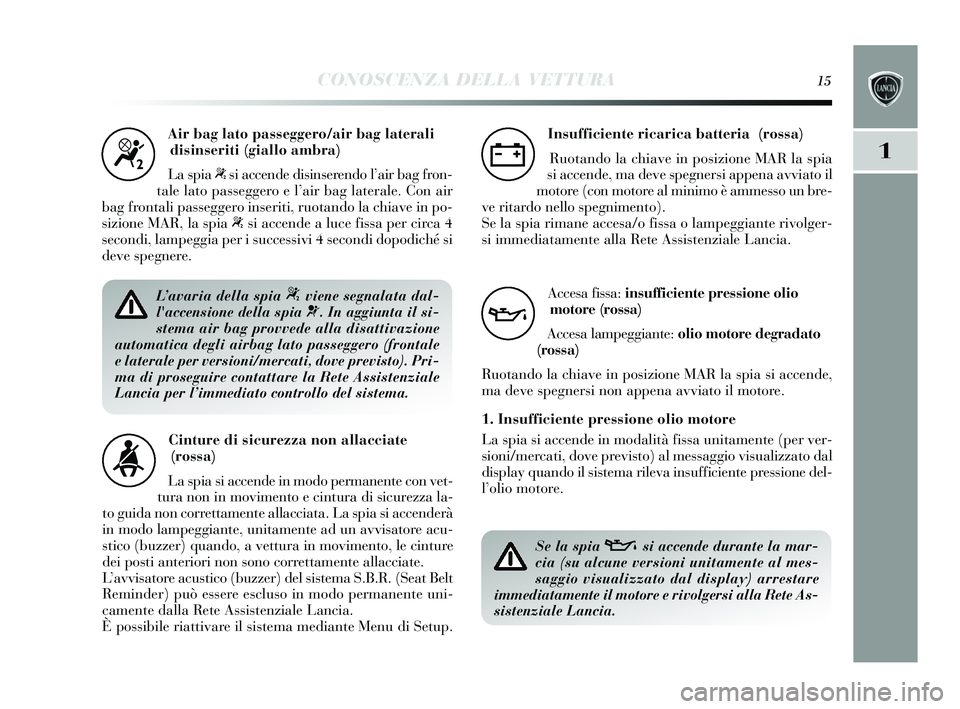

CONOSCENZA DELLA VETTURA15
1
Air bag lato passeggero/air bag lateralidisinseriti (giallo ambra)
La spia
“si accende dis inserendo l’ air bag fron-
tale lato passeggero e l’ air bag laterale. Con air
bag frontali pa sseggero inseriti, ruotando la chiave in po-
s izione MAR, la spia
“si accende a luce fissa per circa 4
s econdi, lampeggia per i s uccessivi 4 secondi dopodiché s i
deve spegnere.
“
L’avaria della spia “viene segnalata dal-
l'accensione della spia
¬. In aggiunta il si-
stema air bag provvede alla disattivazione
automatica degli airbag lato passeggero (frontale
e laterale per versioni/mercati, dove previsto). Pri-
ma di proseguire contattare la Rete Assistenziale
Lancia per l’immediato controllo del sistema.
Cinture di sicurezza non allacciate (rossa)
La spia si accende in modo permanente con vet-
tura non in movimento e cintura di sicurezza la-
to guida non correttamente allacciata. La spia si accenderà
in modo lampeggiante, unitamente ad un avvis atore acu-
s tico (buzzer) quando, a vettura in movimento, le cinture
dei pos ti anteriori non s ono correttamente allacciate.
L ’avvis atore acus tico (buzzer) del s is tema S.B.R. (Seat Belt
Reminder) può essere escluso in modo permanente uni-
camente dalla Rete A ssistenziale Lancia.
È possibile riattivare il s is tema mediante Menu di Setup.
<
Insufficiente ricarica batteria (rossa)
Ruotando la chiave in posizione MAR la spia
s i accende, ma deve s pegnersi appena avviato il
motore (con motore al minimo è amme sso un bre-
ve ritardo nello s pegnimento).
Se la s pia rimane acce sa/o fissa o lampeggiante rivolger-
s i immediatamente alla Rete A ssistenziale Lancia.
w
Acces a fissa: insufficiente pressione olio
motore (rossa)
Acces a lampeggiante: olio motore deg radato
(rossa)
Ruotando la chiave in po sizione MAR la s pia si accende,
ma deve s pegnersi non appena avviato il motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fi ssa unitamente (per ver-
s ioni/mercati, dove previs to) al messaggio visualizzato dal
dis play quando il sis tema rileva ins ufficiente pressione del-
l ’olio motore.
v
Se la spia v si accende durante la mar-
cia (su alcune versioni unitamente al mes-
saggio visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete As-
sistenziale Lancia.
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 15

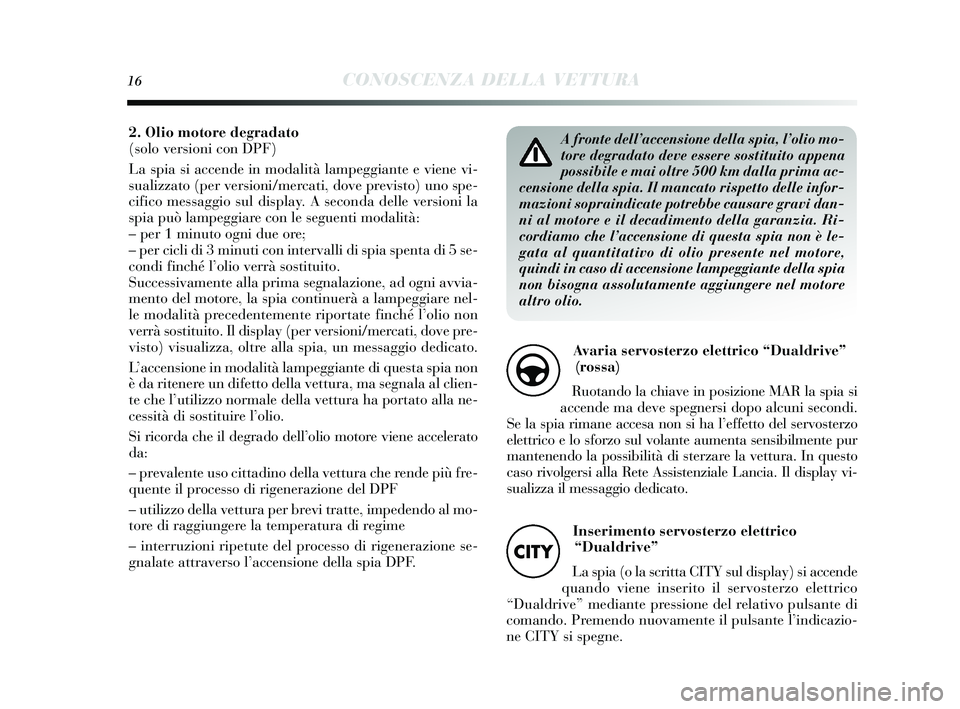

16CONOSCENZA DELLA VETTURA
A fronte dell’accensione della spia, l’olio mo-
tore degradato deve essere sostituito appena
possibile e mai oltre 500 km dalla prima ac-
censione della spia. Il mancato rispetto delle infor-
mazioni sopraindicate potrebbe causare gravi dan-
ni al motore e il decadimento della garanzia. Ri-
cordiamo che l’accensione di questa spia non è le-
gata al quantitativo di olio presente nel motore,
quindi in caso di accensione lampeggiante della spia
non bisogna assolutamente aggiungere nel motore
altro olio.
Avaria servosterzo elettrico “Dualdrive” (rossa)
Ruotando la chiave in po sizione MAR la s pia si
accende ma deve s pegnersi dopo alcuni s econdi.
Se la s pia rimane acce sa non s i ha l’effetto del s ervosterzo
elettrico e lo sforzo sul volante aumenta s ensibilmente pur
mantenendo la possibilità di s terzare la vettura. In questo
cas o rivolgers i alla Rete Assi stenziale Lancia. Il dis play vi-
s ualizza il me ssaggio dedicato.
g
Inserimento servosterzo elettrico
“Dualdrive”
La spia (o la s critta CITY s ul display) si accende
quando viene ins erito il servosterzo elettrico
“Dualdrive” mediante pre ssione del relativo pulsante di
comando. Premendo nuovamente il pul sante l’ indicazio-
ne CITY s i spegne.
CITY
2. Olio motore degradato
(solo versioni con DPF)
La spia si accende in modalità lampeggiante e viene vi-
s ualizzato (per ver sioni/mercati, dove previ sto) uno s pe-
cifico messaggio sul dis play. A s econda delle vers ioni la
s pia può lampeggiare con le seguenti modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di spia spenta di 5 s e-
condi finché l’ olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avvia-
mento del motore, la spia continuerà a lampeggiare nel-
le modalità precedentemente riportate finché l ’olio non
verrà so stituito. Il dis play (per vers ioni/mercati, dove pre-
vis to) vis ualizza, oltre alla s pia, un messaggio dedicato.
L ’accens ione in modalità lampeggiante di que sta spia non
è da ritenere un difetto della vettura, ma segnala al clien-
te che l’ utilizzo normale della vettura ha portato alla ne-
cessità di s ostituire l ’olio.
Si ricor

da che il degrado dell’ olio motore viene accelerato
da:
– prevalente us o cittadino della vettura che rende più fre-
quente il processo di rigenerazione del DPF
– utilizzo della vettura per brevi tratte, impedendo al mo-
tore di raggiungere la temperatura di regime
– interruzioni ripetute del processo di rigenerazione s e-
gnalate attraver so l’ accens ione della s pia DPF.
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 16

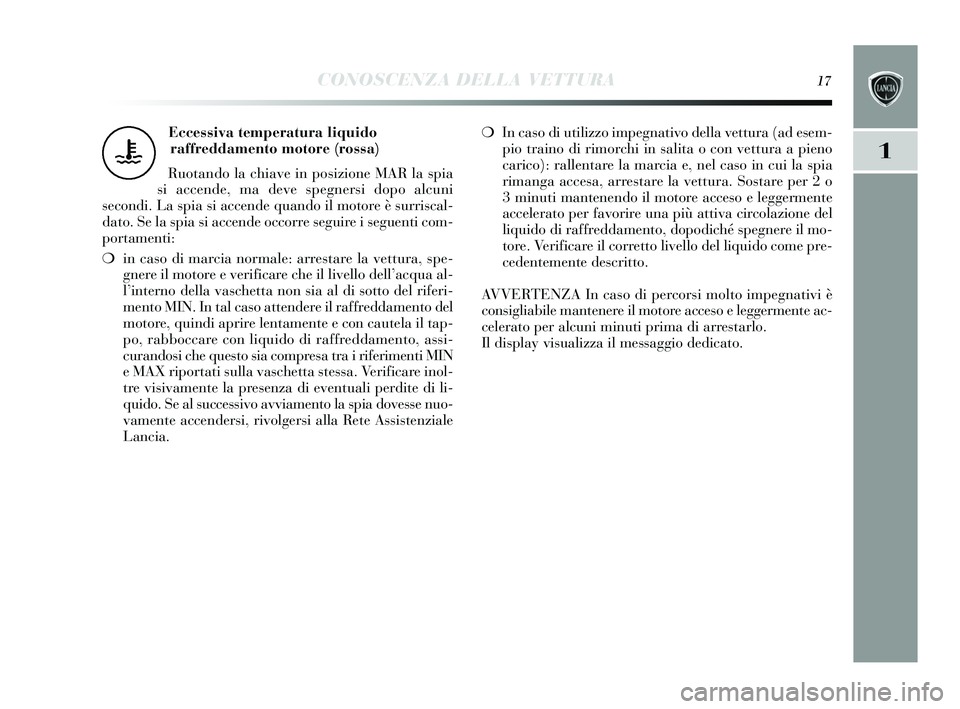

CONOSCENZA DELLA VETTURA17
1
Eccessiva temperatura liquido raffreddamento motore (rossa)
Ruotando la chiave in po sizione MAR la s pia
s i accende, ma deve s pegnersi dopo alcuni
s econdi. La spia si accende quando il motore è surris cal-
dato. Se la s pia si accende occorre s eguire i seguenti com-
portamenti:
❍ in cas o di marcia normale: arre stare la vettura, s pe-
gnere il motore e verificare che il livello dell ’acqua al-
l ’interno della vas chetta non sia al di sotto del riferi-
mento MIN. In tal ca so attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tap-
po, rabboccare con liquido di raffreddamento, assi-
curandos i che ques to sia compres a tra i riferimenti MIN
e MAX riportati s ulla vaschetta stessa. Verificare inol-
tre vis ivamente la pre senza di eventuali perdite di li-
quido. Se al s uccessivo avviamento la spia dovesse nuo-
vamente accender si, rivolgers i alla Rete Assi stenziale
Lancia. ❍
In cas o di utilizzo impegnativo della vettura (ad e sem-
pio traino di rimor chi in salita o con vettura a pieno
carico): rallentare la marcia e, nel cas o in cui la spia
rimanga acce sa, arrestare la vettura. Sostare per 2 o
3 minuti mantenendo il motore acce so e leggermente
accelerato per favorire una più attiva circolazione del
liquido di raffreddamento, dopodiché spegnere il mo-
tore. Verificare il corretto livello del liquido come pre-
cedentemente des critto.
AVVERTENZA In cas o di percorsi molto impegnativi è
cons igliabile mantenere il motore acces o e leggermente ac-
celerato per alcuni minuti prima di arre starlo.
Il dis play vis ualizza il messaggio dedicato.
u
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 17

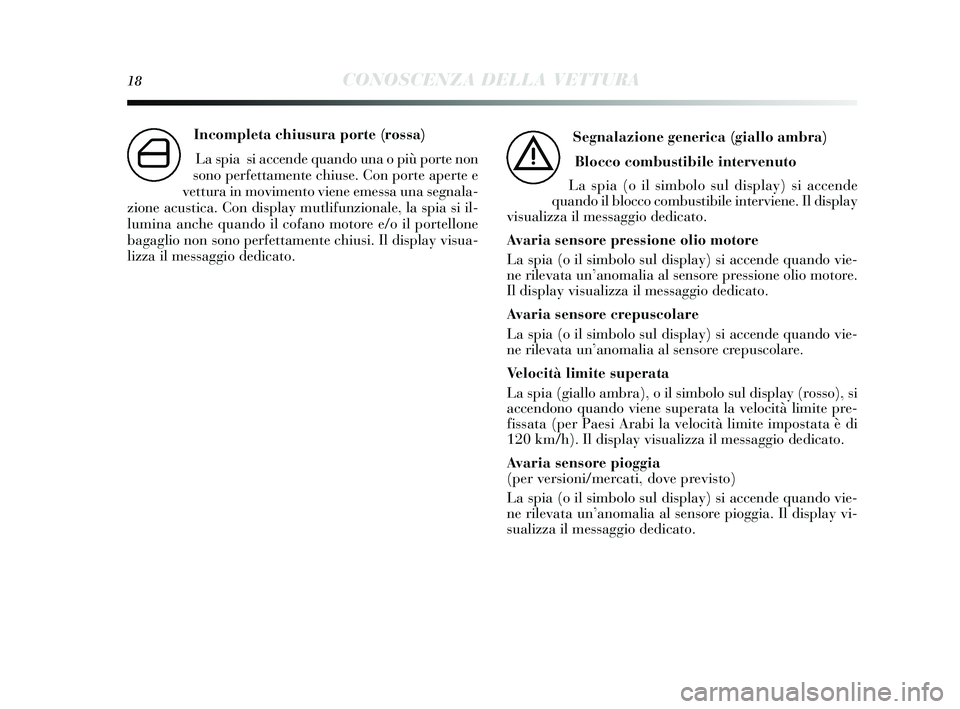

18CONOSCENZA DELLA VETTURA
Incompleta chiusura porte (rossa)La spia s i accende quando una o più porte non
s ono perfettamente chius e. Con porte aperte e
vettura in movimento viene emessa una s egnala-
zione acus tica. Con di splay mutlifunzionale, la spia si il-
lumina anche quando il cofano motore e/o il portellone
bagaglio non sono perfettamente chius i. Il display vis ua-
lizza il messaggio dedicato.
´
Segnalazione generica (giallo ambra)
Blocco combustibile intervenuto
La spia (o il s imbolo sul dis play) si accende
quando il blocco combus tibile interviene. Il display
vis ualizza il messaggio dedicato.
Avaria sensore pressione olio motore
La spia (o il s imbolo sul dis play) si accende quando vie-
ne rilevata un ’anomalia al sens ore pressione olio motore.
Il dis play vis ualizza il messaggio dedicato.
Avaria sensore crepuscolare
La spia (o il s imbolo sul dis play) si accende quando vie-
ne rilevata un ’anomalia al s ensore crepus colare.
Velocità limite superata
La spia (giallo ambra), o il simbolo sul dis play (rosso), si
accendono quando viene s uperata la velocità limite pre-
fissata (per Paesi Arabi la velocità limite impo stata è di
120 km/h). Il di splay vis ualizza il messaggio dedicato.
A

varia sensore pioggia
(per versioni/mercati, dove previsto)
La spia (o il s imbolo sul dis play) si accende quando vie-
ne rilevata un ’anomalia al s ensore pioggia. Il dis play vi-
s ualizza il messaggio dedicato.
è
001-154 Delta IT 1ed 19/02/14 15.38 Pagina 18
