Lancia Delta 2015 Manual de Empleo y Cuidado (in Spanish)

4
EN CASO DE EMERGENCIA219
Fig. 27L0E0166m
Fig. 26L0E0165m

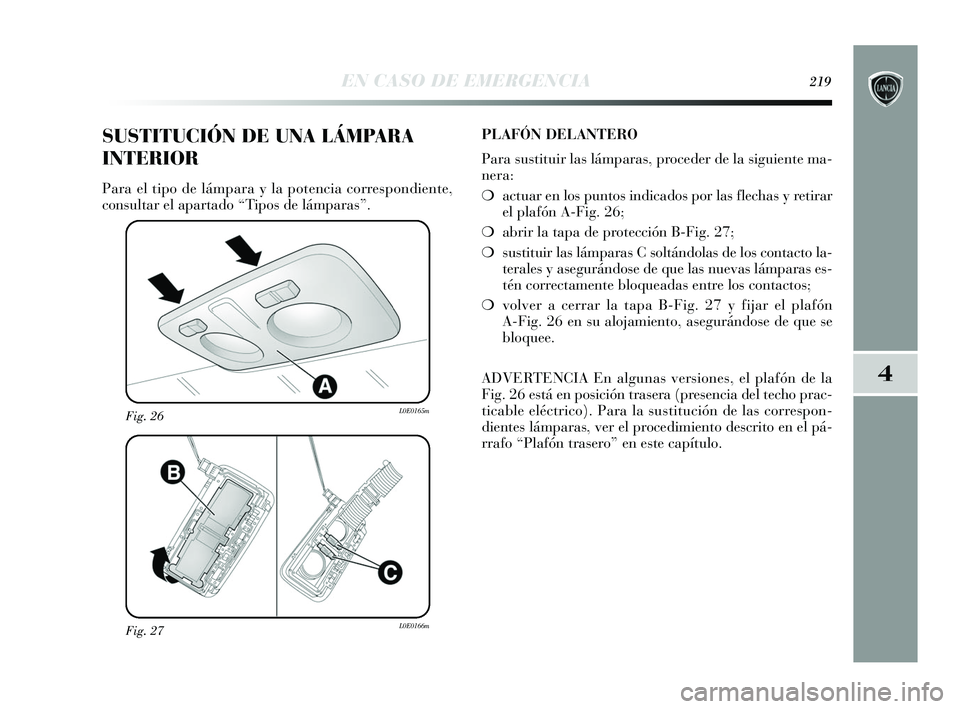

SUSTITUCIÓN DE UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y la potencia correspondiente,
consultar el apartado “Tipos de lámparas”.PLAFÓN DELANTERO
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍
actuar en los puntos indicados por las flechas y retirar
el plafón A-Fig. 26;
❍ abrir la tapa de protección B-Fig. 27;
❍ sustituir las lámparas C soltándolas de los contacto la-
terales y asegurándose de que las nuevas lámparas es-
tén correctamente bloqueadas entre los contactos;
❍ volver a cerrar la tapa B-Fig. 27 y fijar el plafón
A-Fig. 26 en su alojamiento, asegurándose de que se
bloquee.
ADVERTENCIA En algunas versiones, el plafón de la
Fig. 26 está en posición trasera (presencia del techo prac-
ticable eléctrico). Para la sustitución de las correspon-
dientes lámparas, ver el procedimiento descrito en el pá-
rrafo “Plafón trasero” en este capítulo.
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 219

220EN CASO DE EMERGENCIA
Fig. 28L0E0167mFig. 30L0E0169m
Fig. 29L0E0168m

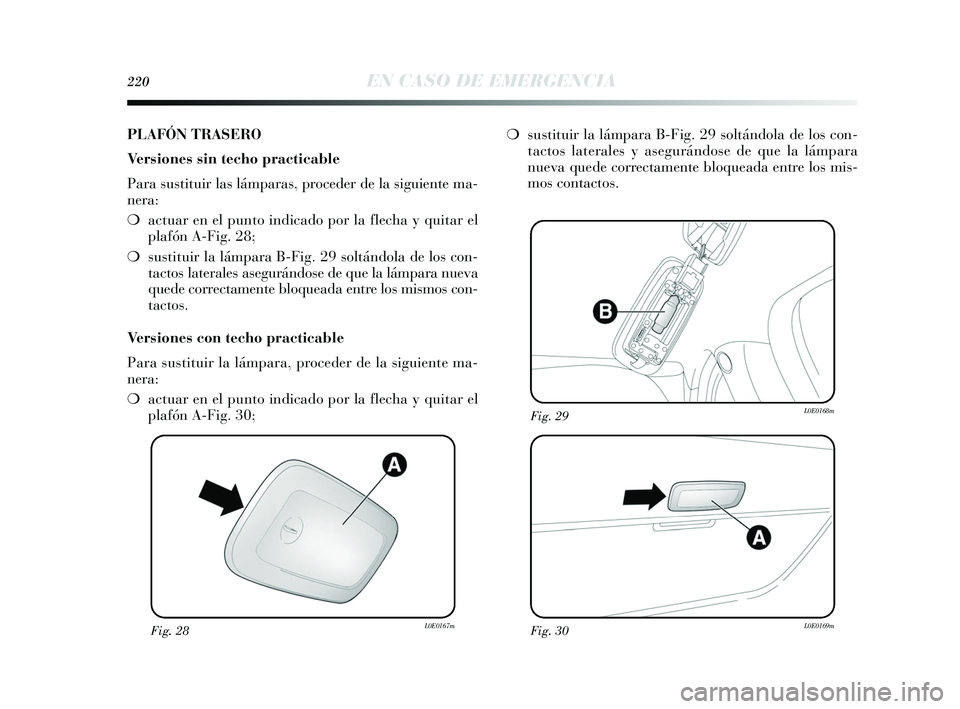

PLAFÓN TRASERO
Versiones sin techo practicable
Para sustituir las lámparas, proceder de la siguiente ma-
nera:
❍actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 28;
❍ sustituir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales asegurándose de que la lámpara nueva
quede correctamente bloqueada entre los mismos con-
tactos.
Versiones con techo practicable
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍ actuar en el punto indicado por la flecha y quitar el
plafón A-Fig. 30; ❍
sustituir la lámpara B-Fig. 29 soltándola de los con-
tactos laterales y asegurándose de que la lámpara
nueva quede correctamente bloqueada entre los mis-
mos contactos.
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 220

4
EN CASO DE EMERGENCIA221
Fig. 32L0E0171mFig. 33L0E0172m

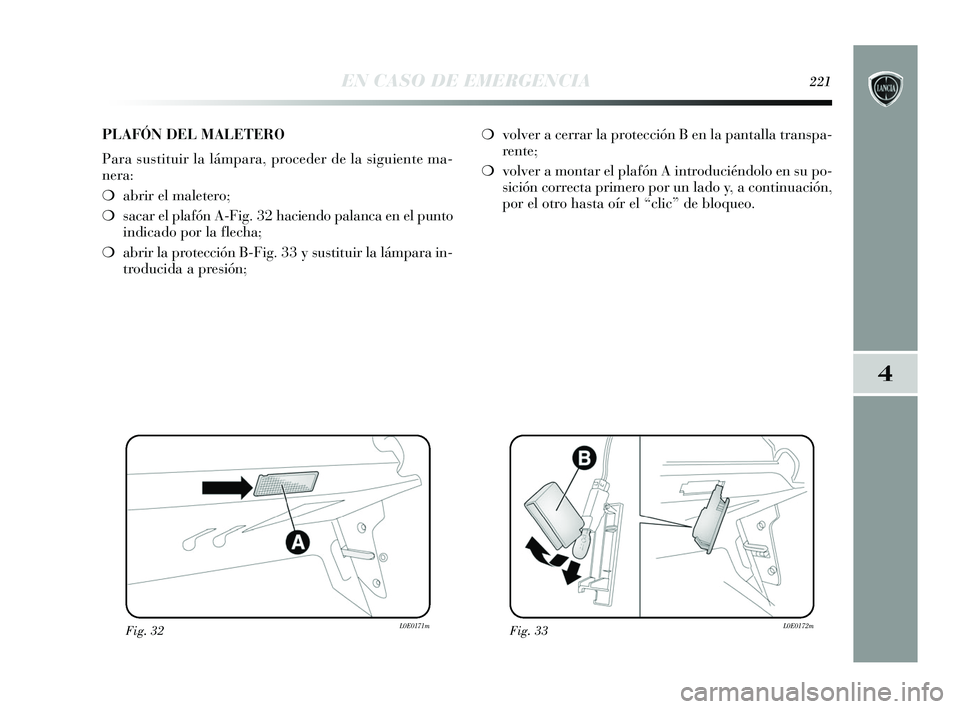

PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir el maletero;
❍ sacar el plafón A-Fig. 32 haciendo palanca en el punto
indicado por la flecha;
❍ abrir la protección B-Fig. 33 y sustituir la lámpara in-
troducida a presión; ❍
volver a cerrar la protección B en la pantalla transpa-
rente;
❍ volver a montar el plafón A introduciéndolo en su po-
sición correcta primero por un lado y, a continuación,
por el otro hasta oír el “clic” de bloqueo.
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 221

222EN CASO DE EMERGENCIA
Fig. 34L0E0173mFig. 36L0E0175m
Fig. 35L0E0174m

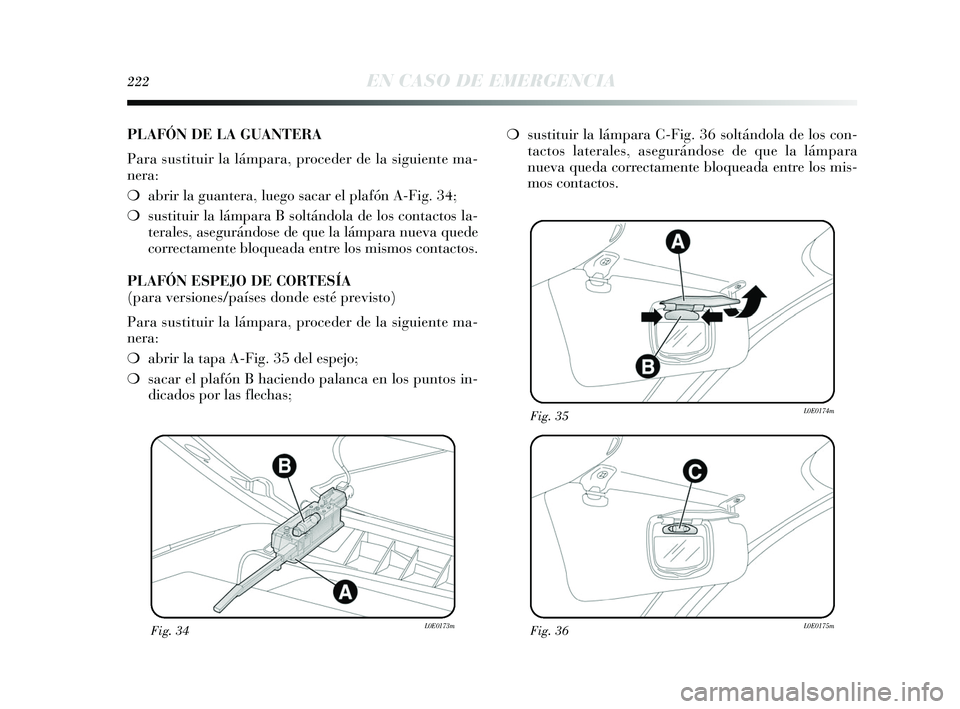

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍abrir la guantera, luego sacar el plafón A-Fig. 34;
❍ sustituir la lámpara B soltándola de los contactos la-
terales, asegurándose de que la lámpara nueva quede
correctamente bloqueada entre los mismos contactos.
PLAFÓN ESPEJO DE CORTESÍA
(para versiones/países donde esté previsto)
Para sustituir la lámpara, proceder de la siguiente ma-
nera:
❍ abrir la tapa A-Fig. 35 del espejo;
❍ sacar el plafón B haciendo palanca en los puntos in-
dicados por las flechas; ❍
sustituir la lámpara C-Fig. 36 soltándola de los con-
tactos laterales, asegurándose de que la lámpara
nueva queda correctamente bloqueada entre los mis-
mos contactos.
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 222

4
EN CASO DE EMERGENCIA223

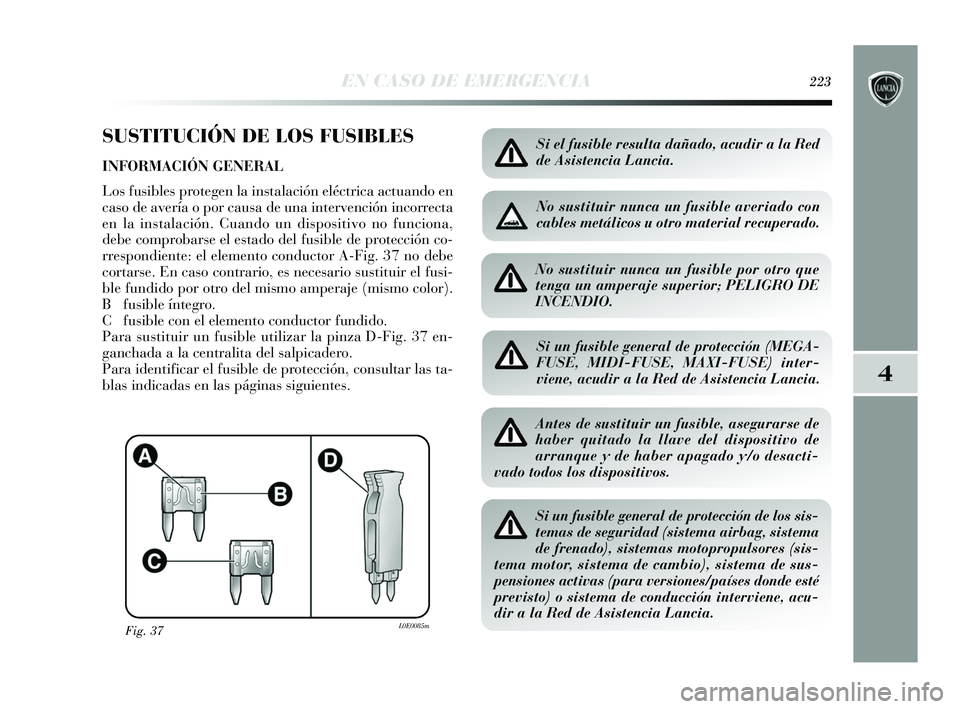

SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en
caso de avería o por causa de una intervención incorrecta
en la instalación. Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible de protección co-
rrespondiente: el elemento conductor A-Fig. 37 no debe
cortarse. En caso contrario, es necesario sustituir el fusi-
ble fundido por otro del mismo amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductor fundido.
Para sustituir un fusible utilizar la pinza D-Fig. 37 en-
ganchada a la centralita del salpicadero.
Para identificar el fusible de protección, consultar las ta-
blas indicadas en las páginas siguientes.
Fig. 37L0E0085m
Si el fusible resulta dañado, acudir a la Red
de Asistencia Lancia.
No sustituir nunca un fusible averiado con
cables metálicos u otro material recuperado.
No sustituir nunca un fusible por otro que
tenga un amperaje superior; PELIGRO DE
INCENDIO.
Si un fusible general de protección (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) inter-
viene, acudir a la Red de Asistencia Lancia.
Antes de sustituir un fusible, asegurarse de
haber quitado la llave del dispositivo de
arranque y de haber apagado y/o desacti-
vado todos los dispositivos.
Si un fusible general de protección de los sis-
temas de seguridad (sistema airbag, sistema
de frenado), sistemas motopropulsores (sis-
tema motor, sistema de cambio), sistema de sus-
pensiones activas (para versiones/países donde esté
previsto) o sistema de conducción interviene, acu-
dir a la Red de Asistencia Lancia.
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 223

224EN CASO DE EMERGENCIA
POSICIÓN DE LOS FUSIBLES
Centralita de fusibles salpicadero
Para acceder a la centralita de fusibles del salpicadero, es necesario aflojar los tres tornillos A-Fig. 38 y quitar la tapa B.
Fig. 38L0E0208mFig. 39L0E0209m
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 224

4
EN CASO DE EMERGENCIA225

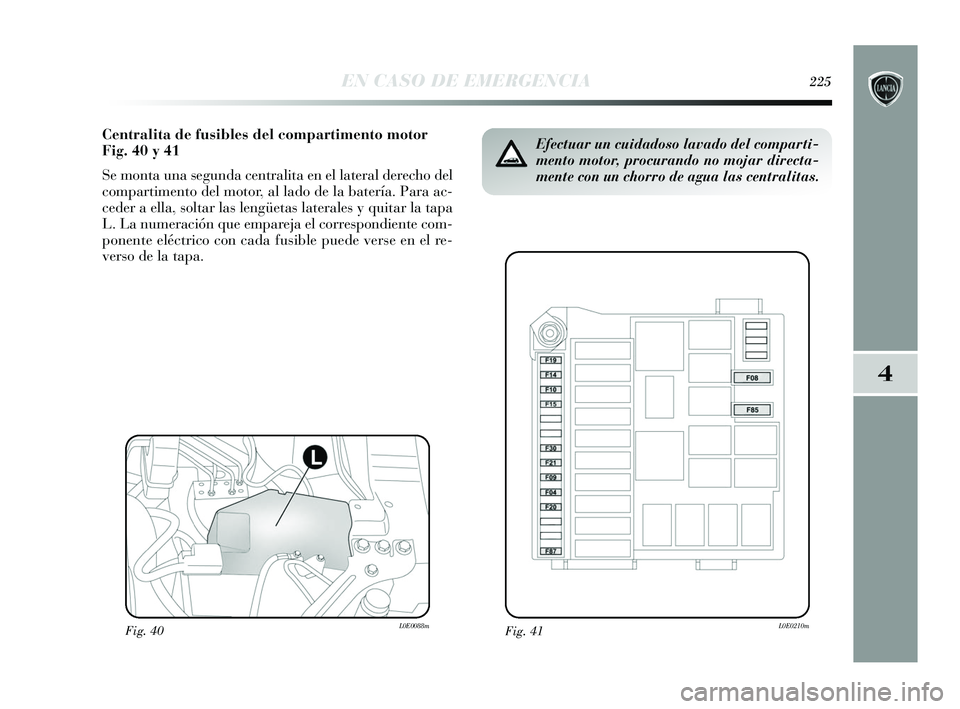

Centralita de fusibles del compartimento motor
Fig. 40 y 41
Se monta una segunda centralita en el lateral derecho del
compartimento del motor, al lado de la batería. Para ac-
ceder a ella, soltar las lengüetas laterales y quitar la tapa
L. La numeración que empareja el correspondiente com-
ponente eléctrico con cada fusible puede verse en el re-
verso de la tapa.
Fig. 40L0E0088m
Efectuar un cuidadoso lavado del comparti-
mento motor, procurando no mojar directa-
mente con un chorro de agua las centralitas.
Fig. 41L0E0210m
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 225

226EN CASO DE EMERGENCIA

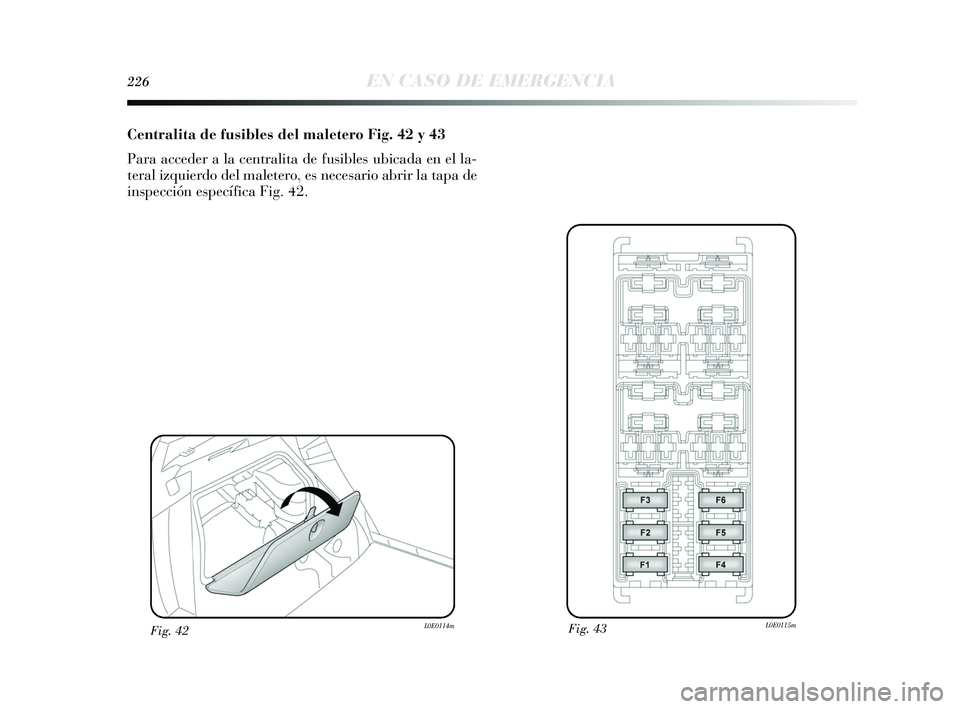

Centralita de fusibles del maletero Fig. 42 y 43
Para acceder a la centralita de fusibles ubicada en el la-
teral izquierdo del maletero, es necesario abrir la tapa de
inspección específica Fig. 42.
Fig. 43L0E0115mFig. 42L0E0114m
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 226

4
EN CASO DE EMERGENCIA227
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39

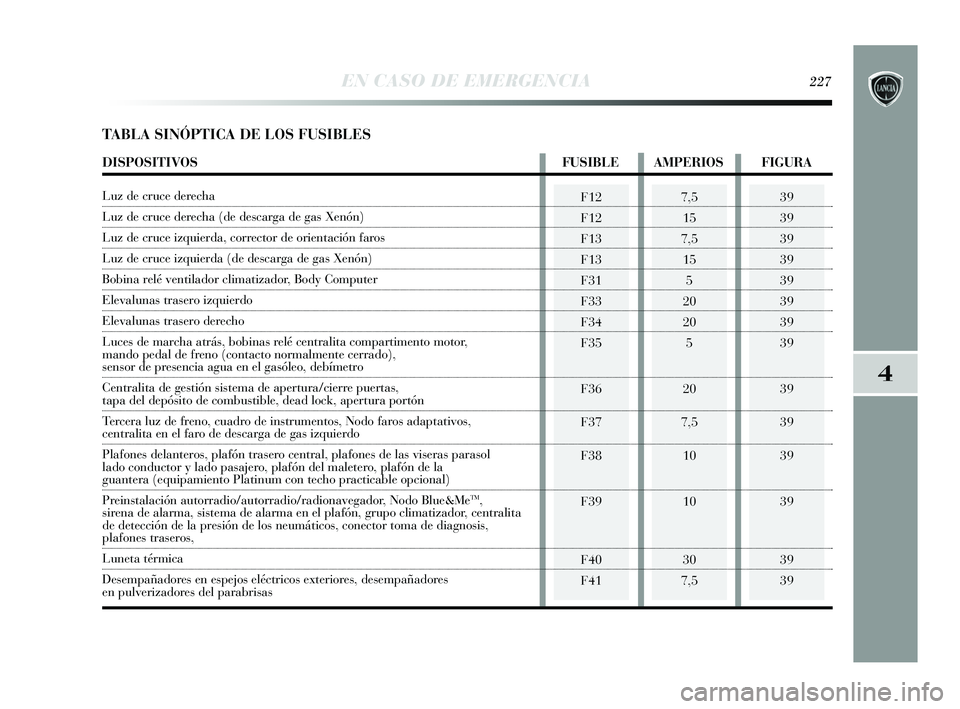

TABLA SINÓPTICA DE LOS FUSIBLES
DISPOSITIVOS FUSIBLE AMPERIOS FIGURA
Luz de cruce derecha
Luz de cruce derecha (de descarga de gas Xenón)
Luz de cruce izquierda, corrector de orientación faros
Luz de cruce izquierda (de descarga de gas Xenón)
Bobina relé ventilador climatizador, Body Computer
Elevalunas trasero izquierdo
Elevalunas trasero derecho
Luces de marcha atrás, bobinas relé centralita compartimento motor,
mando pedal de freno (contacto normalmente cerrado),
sensor de presencia agua en el gasóleo, debímetro
Centralita de gestión sistema de apertura/cierre puertas,
tapa del depósito de combustible, dead lock, apertura portón
Tercera luz de freno, cuadro de instrumentos, Nodo faros adaptativos,
centralita en el faro de descarga de gas izquierdo
Plafones delanteros, plafón trasero central, plafones de las viseras parasol
lado conductor y lado pasajero, plafón del maletero, plafón de la
guantera (equipamiento Platinum con techo practicable opcional)
Preinstalación autorradio/autorradio/radionavegador, Nodo Blue&Me
TM,
sirena de alarma, sistema de alarma en el plafón, grupo climatizador, centralita
de detección de la presión de los neumáticos, conector toma de diagnosis,
plafones traseros,
Luneta térmica
Desempañadores en espejos eléctricos exteriores, desempañadores
en pulverizadores del parabrisas
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 227

39
39
39
39
39
39
39
39
39
228EN CASO DE EMERGENCIA
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5

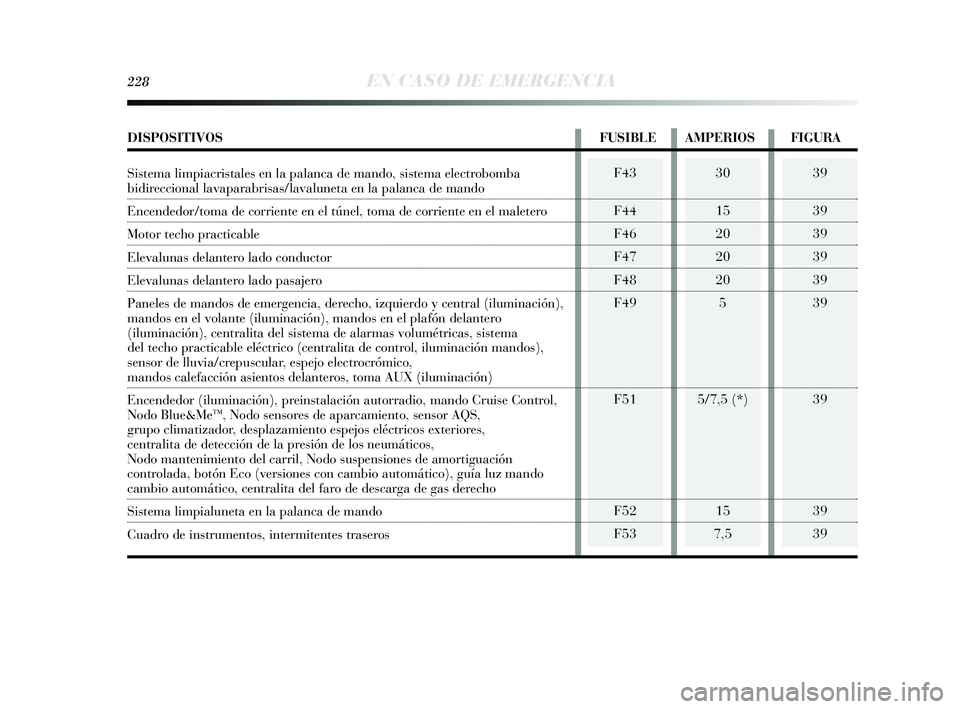

DISPOSITIVOS FUSIBLE AMPERIOS FIGURA
Sistema limpiacristales en la palanca de mando, sistema electrobomba
bidireccional lavaparabrisas/lavaluneta en la palanca de mando
Encendedor/toma de corriente en el túnel, toma de corriente en el mal\
etero
Motor techo practicable
Elevalunas delantero lado conductor
Elevalunas delantero lado pasajero
Paneles de mandos de emergencia, derecho, izquierdo y central (iluminación),
mandos en el volante (iluminación), mandos en el plafón delanter\
o
(iluminación), centralita del sistema de alarmas volumétricas, s\
istema
del techo practicable eléctrico (centralita de control, iluminación mandos),
sensor de lluvia/crepuscular, espejo electrocrómico,
mandos calefacción asientos delanteros, toma AUX (iluminación)
Encendedor (iluminación), preinstalación autorradio, mando Cruise Control,
Nodo Blue&Me
TM, Nodo sensores de aparcamiento, sensor AQS,
grupo climatizador, desplazamiento espejos eléctricos exteriores,
centralita de detección de la presión de los neumáticos,
Nodo mantenimiento del carril, Nodo suspensiones de amortiguación
controlada, botón Eco (versiones con cambio automático), guía luz \
mando
cambio automático, centralita del faro de descarga de gas derecho
Sistema limpialuneta en la palanca de mando
Cuadro de instrumentos, intermitentes traseros
195-232 Delta ES 1ed 03/03/14 16.50 Pagina 228
