Lancia Delta 2015 Návod k použití a údržbě (in Czech)

1

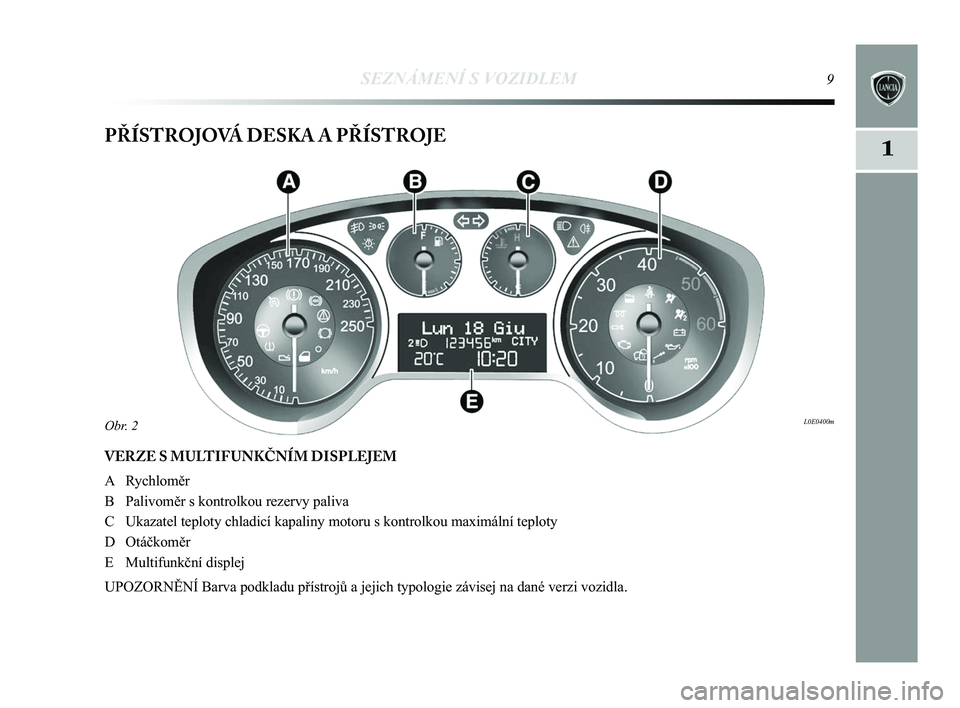

SEZNÁMENÍ S VOZIDLEM9
PŘÍSTROJOVÁ DESKA A PŘÍSTROJE
VERZE S MULTIFUNKČNÍM DISPLEJEM
A Rychloměr
B Palivoměr s kontrolkou rezervy paliva
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální\
teploty
D Otáčkoměr
E Multifunkční displej
UPOZORN\bNÍ Barva podkladu přístrojů a jejich typologie zá\
visej na dané verzi vozidla.
L0E0400mObr. 2
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 9

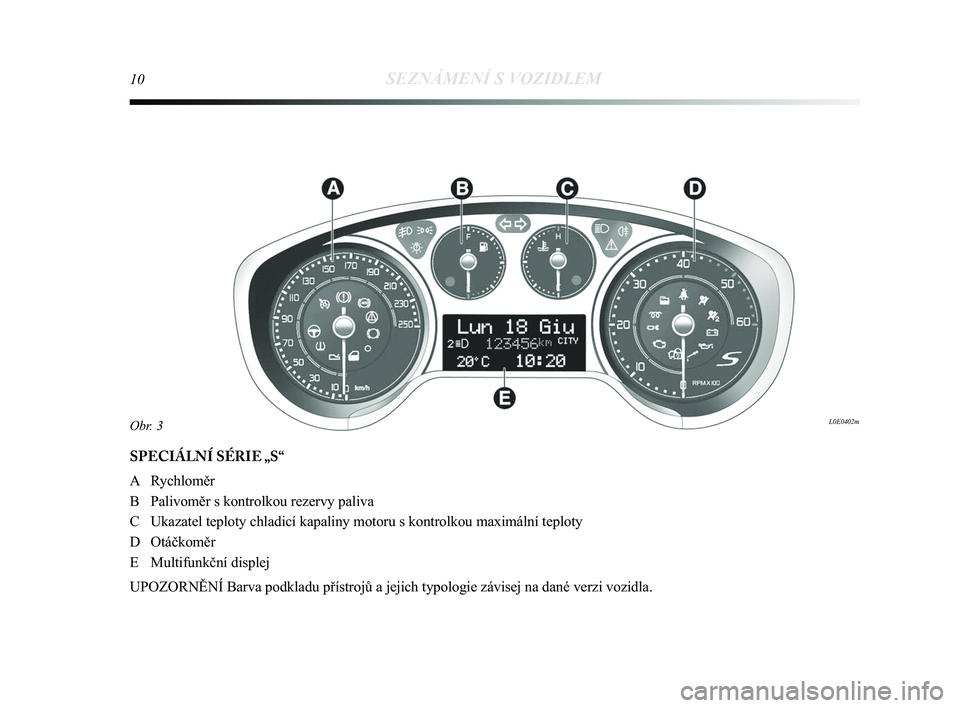

10SEZNÁMENÍ S VOZIDLEM
SPECIÁLNÍ SÉRIE „S“
A Rychloměr
B Palivoměr s kontrolkou rezervy paliva
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální\
teploty
D Otáčkoměr
E Multifunkční displej
UPOZORN\bNÍ Barva podkladu přístrojů a jejich typologie zá\
visej na dané verzi vozidla.
L0E0402mObr. 3
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 10

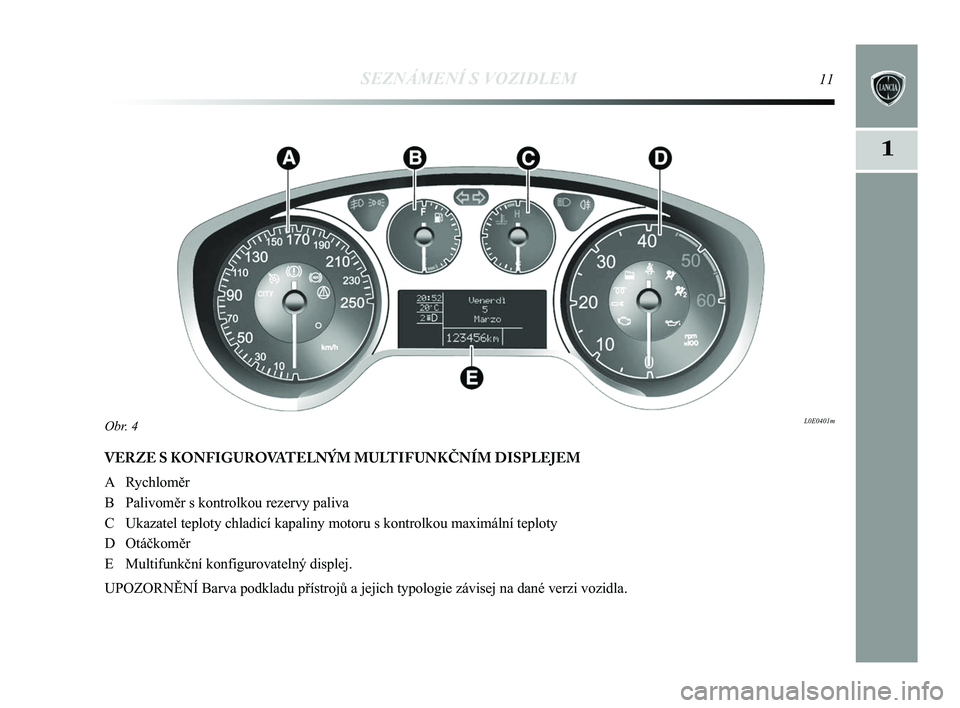

SEZNÁMENÍ S VOZIDLEM11
1
VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEM
A Rychloměr
B Palivoměr s kontrolkou rezervy paliva
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální\
teploty
D Otáčkoměr
E Multifunkční konfigurovatelný displej.
UPOZORN\bNÍ Barva podkladu přístrojů a jejich typologie zá\
visej na dané verzi vozidla.
Obr. 4L0E0401m
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 11

12SEZNÁMENÍ S VOZIDLEM
SPECIÁLNÍ SÉRIE „S“
A Rychloměr
B Palivoměr s kontrolkou rezervy paliva
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální\
teploty
D Otáčkoměr
E Multifunkční konfigurovatelný displej.
UPOZORN\bNÍ Barva podkladu přístrojů a jejich typologie zá\
visej na dané verzi vozidla.
L0E0500mObr. 5
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 12

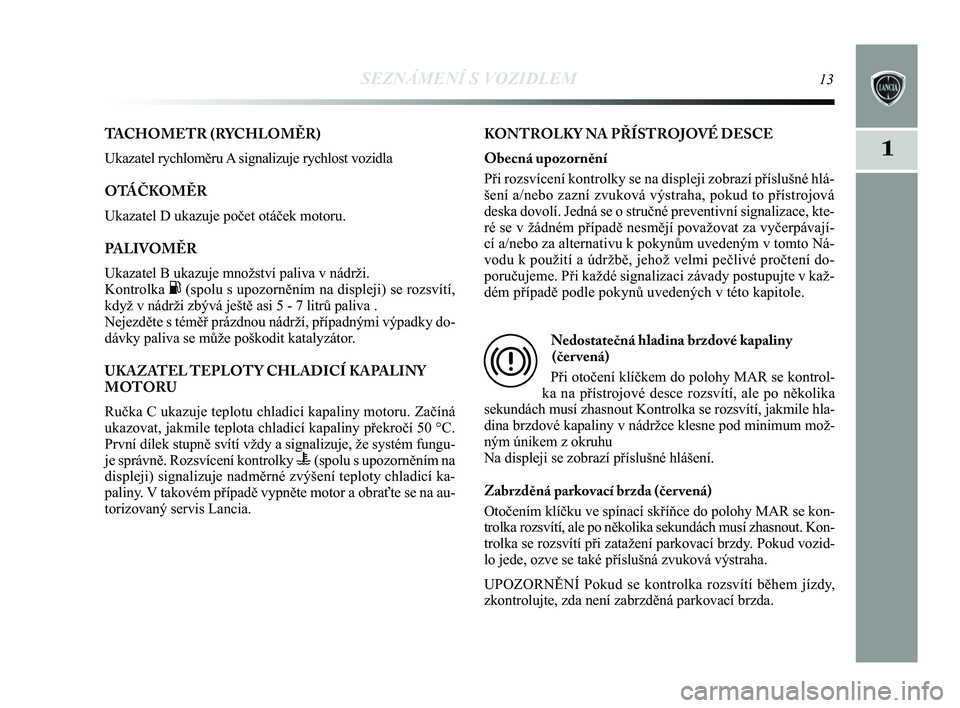

SEZNÁMENÍ S VOZIDLEM13
1
TACHOMETR (RYCHLOMĚR)
Ukazatel rychloměru A signalizuje rychlost vozidla
OTÁČKOMĚR
Ukazatel D ukazuje počet otáček motoru.
PALIVOMĚR
Ukazatel B ukazuje množství paliva v nádrži.
Kontrolka
K(spolu s upozorněním na displeji) se rozsvítí,
když v nádrži zbývá ještě asi 5 - 7 litrů paliva\
.
Nejezděte s téměř prázdnou nádrží, případn\
ými výpadky do-
dávky paliva se může poškodit katalyzátor.
UKAZATEL TEPLOTY CHLADICÍ KAPALINY
MOTORU
Ručka C ukazuje teplotu chladicí kapaliny motoru. Začíná
ukazovat, jakmile teplota chladicí kapaliny překročí 50 °\
C.
První dílek stupně svítí vždy a signalizuje, že sys\
tém fungu-
je správně. Rozsvícení kontrolky
u(spolu s upozorněním na
displeji) signalizuje nadměrné zvýšení teploty chladicí\
ka-
paliny. V takovém případě vypněte motor a obraťte se na au-
torizovaný servis Lancia. KONTROLKY NA PŘÍSTROJOVÉ DESCE
Obecná upozornění
Při rozsvícení kontrolky se na displeji zobrazí příslu\
šné hlá-
šení a/nebo zazní zvuková výstraha, pokud to přístr\
ojová
deska dovolí. Jedná se o stručné preventivní signalizace,\
kte-
ré se v žádném případě nesmějí považovat z\
a vyčerpávají-
cí a/nebo za alternativu k pokynům uvedeným v tomto Ná-
vodu k použití a údržbě, jehož velmi pečlivé pro\
čtení do-
poručujeme. Při každé signalizaci závady postupujte v kaž\
-
dém případě podle pokynů uvedených v této kapitole.\
Nedostatečná hladina brzdové kapaliny(čer vená)
Při otočení klíčkem do polohy MAR se kontrol-
ka na přístrojové desce rozsvítí, ale po několika
sekundách musí zhasnout Kontrolka se rozsvítí, jakmile hla-
dina brzdové kapaliny v nádržce klesne pod minimum mož-
ným únikem z okruhu
Na displeji se zobrazí příslušné hlášení.
Zabrzděná parkovací brzda (čer vená)
Otočením klíčku ve spínací skříňce do polohy \
MAR se kon-
trolka rozsvítí, ale po několika sekundách musí zhasnout.\
Kon-
trolka se rozsvítí při zatažení parkovací brzdy. Pokud vozid-
lo jede, ozve se také příslušná zvuková výstraha.
UPOZORN\bNÍ Pokud se kontrolka rozsvítí během jízdy,
zkontrolujte, zda není zabrzděná parkovací brzda.
x
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 13

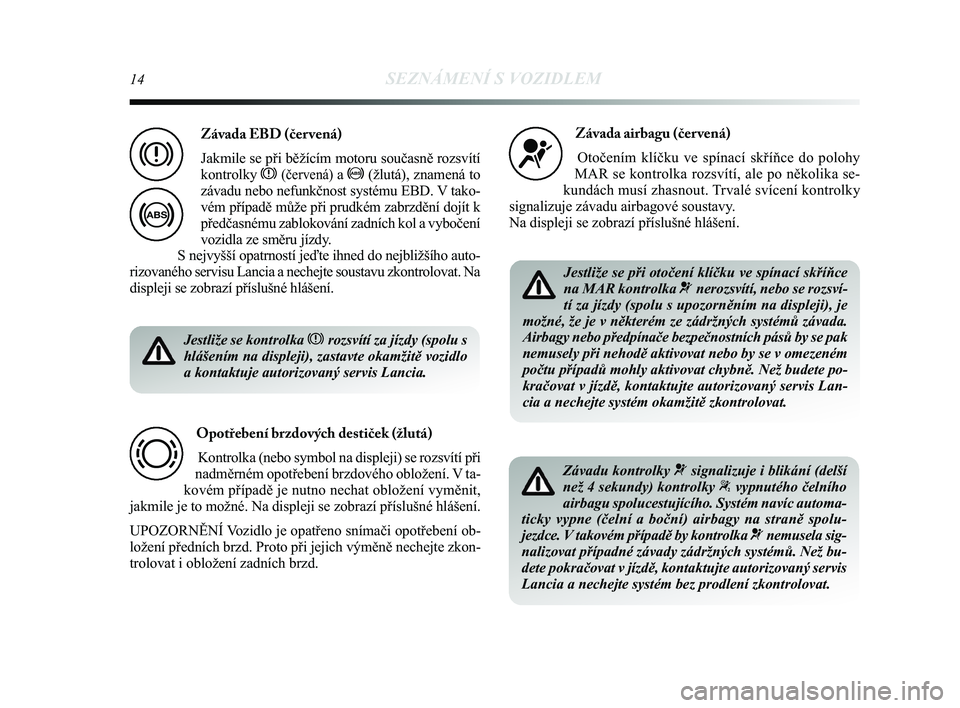

14SEZNÁMENÍ S VOZIDLEM
Jestliže se kontrolka xrozsvítí za jízdy (spolu s
hlášením na displeji), zastavte okamžitě vozidlo
a kontaktuje autorizovaný servis Lancia.
Opotřebení brzdových destiček (žlutá)
Kontrolka (nebo symbol na displeji) se rozsvítí při
nadměrném opotřebení brzdového obložení. V ta-
kovém případě je nutno nechat obložení vyměnit,
jakmile je to možné. Na displeji se zobrazí příslušné\
hlášení.
UPOZORN\bNÍ Vozidlo je opatřeno snímači opotřebení ob-
ložení předních brzd. Proto při jejich výměně ne\
chejte zkon-
trolovat i obložení zadních brzd.
d
Závada airbagu (čer vená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika se-
kundách musí zhasnout. Trvalé svícení kontrolky
signalizuje závadu airbagové soustavy.
Na displeji se zobrazí příslušné hlášení.
¬
Jestliže se při otočení klíčku ve spínací skř\
íňce
na MAR kontrolka
¬nerozsvítí, nebo se rozsví-
tí za jízdy (spolu s upozorněním na displeji), je
možné, že je v některém ze zádržných systémů\
závada.
Airbagy nebo předpínače bezpečnostních pásů by se p\
ak
nemusely při nehodě aktivovat nebo by se v omezeném
počtu případů mohly aktivovat chybně. Než budete po-
kračovat v jízdě, kontaktujte autorizovaný servis Lan-
cia a nechejte systém okamžitě zkontrolovat.
Závadu kontrolky ¬signalizuje i blikání (delší
než 4 sekundy) kontrolky
“vypnutého čelního
airbagu spolucestujícího. Systém navíc automa-
ticky vypne (čelní a boční) airbagy na straně spolu-
jezdce. V takovém případě by kontrolka
¬nemusela sig-
nalizovat případné závady zádržných systémů. \
Než bu-
dete pokračovat v jízdě, kontaktujte autorizovaný servis
Lancia a nechejte systém bez prodlení zkontrolovat.
Závada EBD (čer vená)
Jakmile se při běžícím motoru současně rozsvítí\
kontrolky x
(červená) a> (žlutá), znamená to
závadu nebo nefunkčnost systému EBD. V tako-
vém případě může při prudkém zabrzdění doj\
ít k
předčasnému zablokování zadních kol a vybočení
vozidla ze směru jízdy.
S nejvyšší opatrností jeďte ihned do nejbližšího a\
uto-
rizovaného servisu Lancia a nechejte soustavu zkontrolovat. Na
displeji se zobrazí příslušné hlášení.x
>
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 14

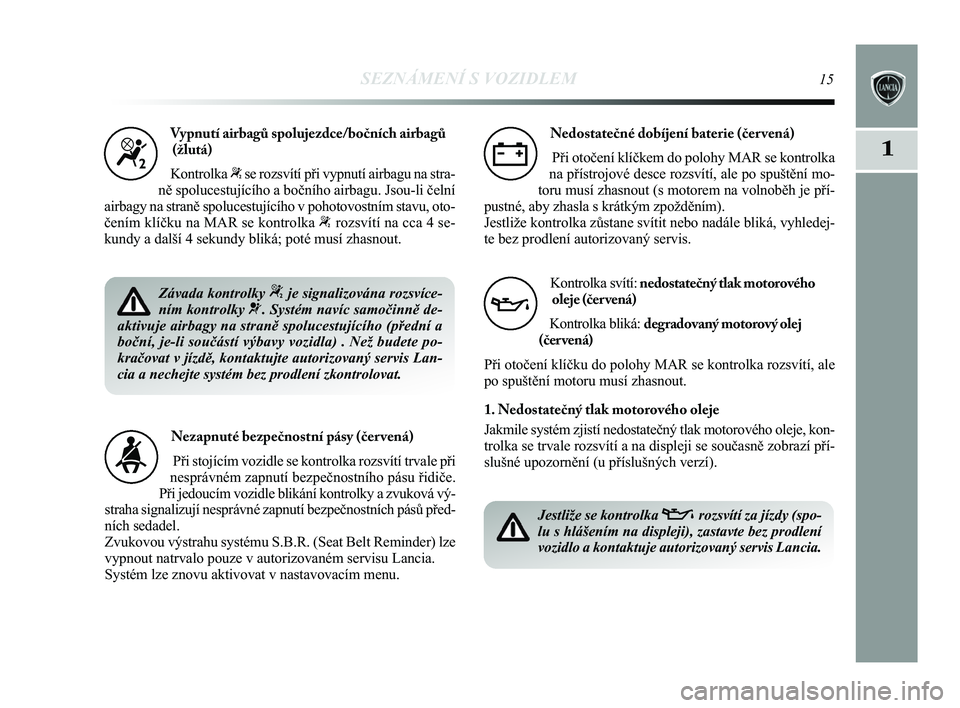

SEZNÁMENÍ S VOZIDLEM15
1
Vypnutí airbag\b spolujezdce/bočních airbag\b(žlutá)
Kontrolka
“se rozsvítí při vypnutí airbagu na stra-
ně spolucestujícího a bočního airbagu. Jsou-li čelní\
airbagy na straně spolucestujícího v pohotovostním stavu, ot\
o-
čením klíčku na MAR se kontrolka
“rozsvítí na cca 4 se-
kundy a další 4 sekundy bliká; poté musí zhasnout.
“
Závada kontrolky “je signalizována rozsvíce-
ním kontrolky
¬. Systém navíc samočinně de-
aktivuje airbagy na straně spolucestujícího (přední a
boční, je-li součástí výbavy vozidla) . Než budete\
po-
kračovat v jízdě, kontaktujte autorizovaný servis Lan-
cia a nechejte systém bez prodlení zkontrolovat.
Nezapnuté bezpečnostní pásy (čer vená)
Při stojícím vozidle se kontrolka rozsvítí trvale při
nesprávném zapnutí bezpečnostního pásu řidiče.
Při jedoucím vozidle blikání kontrolky a zvuková vý-
straha signalizují nesprávné zapnutí bezpečnostních pá\
sů před-
ních sedadel.
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder) lze
vypnout natrvalo pouze v autorizovaném servisu Lancia.
Systém lze znovu aktivovat v nastavovacím menu.
<
Nedostatečné dobíjení baterie (čer vená)
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po spuštění m\
o-
toru musí zhasnout (s motorem na volnoběh je pří-
pustné, aby zhasla s krátkým zpožděním).
Jestliže kontrolka zůstane svítit nebo nadále bliká, vyhl\
edej-
te bez prodlení autorizovaný servis.
w
Kontrolka svítí: nedostatečný tlak motorového
oleje (čer vená)
Kontrolka bliká: degradovaný motorový olej
(čer vená)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí\
, ale
po spuštění motoru musí zhasnout.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje,\
kon-
trolka se trvale rozsvítí a na displeji se současně zobrazí\
pří-
slušné upozornění (u příslušných verzí).
v
Jestliže se kontrolka v rozsvítí za jízdy (spo-
lu s hlášením na displeji), zastavte bez prodlení
vozidlo a kontaktuje autorizovaný servis Lancia.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 15

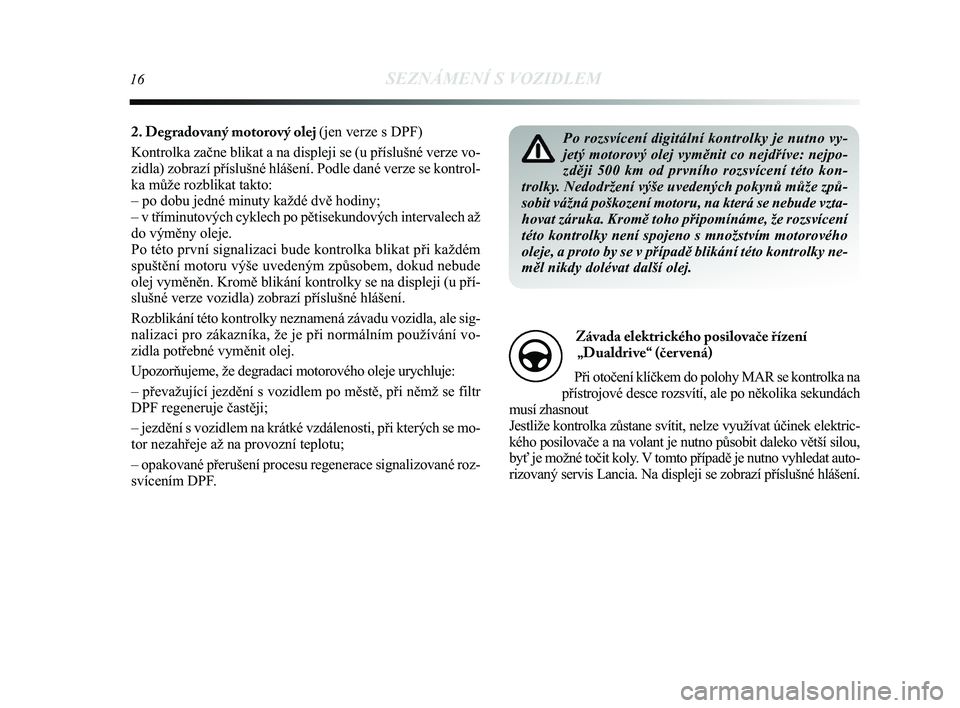

16SEZNÁMENÍ S VOZIDLEM
Po rozsvícení digitální kontrolky je nutno vy-
jetý motorový olej vyměnit co nejdříve: nejpo-
zději 500 km od prvního rozsvícení této kon-
trolky. Nedodržení výše uvedených pokynů může způ-
sobit vážná poškození motoru, na která se nebude vzta-\
hovat záruka. Kromě toho připomínáme, že rozsvícení\
této kontrolky není spojeno s množstvím motorového
oleje, a proto by se v případě blikání této kontrolky \
ne-
měl nikdy dolévat další olej.
Závada elektrického posilovače řízení „Dualdrive“ (čer vená)
Při otočení klíčkem do polohy MAR se kontrolka na
přístrojové desce rozsvítí, ale po několika sekundá\
ch
musí zhasnout
Jestliže kontrolka zůstane svítit, nelze využívat úč\
inek elektric-
kého posilovače a na volant je nutno působit daleko větší\
silou,
byť je možné točit koly. V tomto případě je nutno vyhledat auto-
rizovaný servis Lancia. Na displeji se zobrazí příslušné\
hlášení.
g
2. Degradovaný motorový olej (jen verze s DPF)
Kontrolka začne blikat a na displeji se (u příslušné ver\
ze vo-
zidla) zobrazí příslušné hlášení. Podle dané\
verze se kontrol-
ka může rozblikat takto:
– po dobu jedné minuty každé dvě hodiny;
– v tříminutových cyklech po pětisekundových intervale\
ch až
do výměny oleje.
Po této první signalizaci bude kontrolka blikat při každé\
m
spuštění motoru výše uvedeným způsobem, dokud nebud\
e
olej vyměněn. Kromě blikání kontrolky se na displeji (u \
pří-
slušné verze vozidla) zobrazí příslušné hláš\
ení.
Rozblikání této kontrolky neznamená závadu vozidla, ale s\
ig-
nalizaci pro zákazníka, že je při normálním použí\
vání vo-
zidla potřebné vyměnit olej.
Upozorňujeme, že degradaci motorového oleje urychluje:
– převažující jezdění s vozidlem po městě, př\
i němž se filtr
DPF regeneruje častěji;
– jezdění s vozidlem na krátké vzdálenosti, při kte\
rých se mo-
tor nezahřeje až na provozní teplotu;
– opakované přerušení procesu regenerace signalizované\
roz-
svícením DPF.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 16

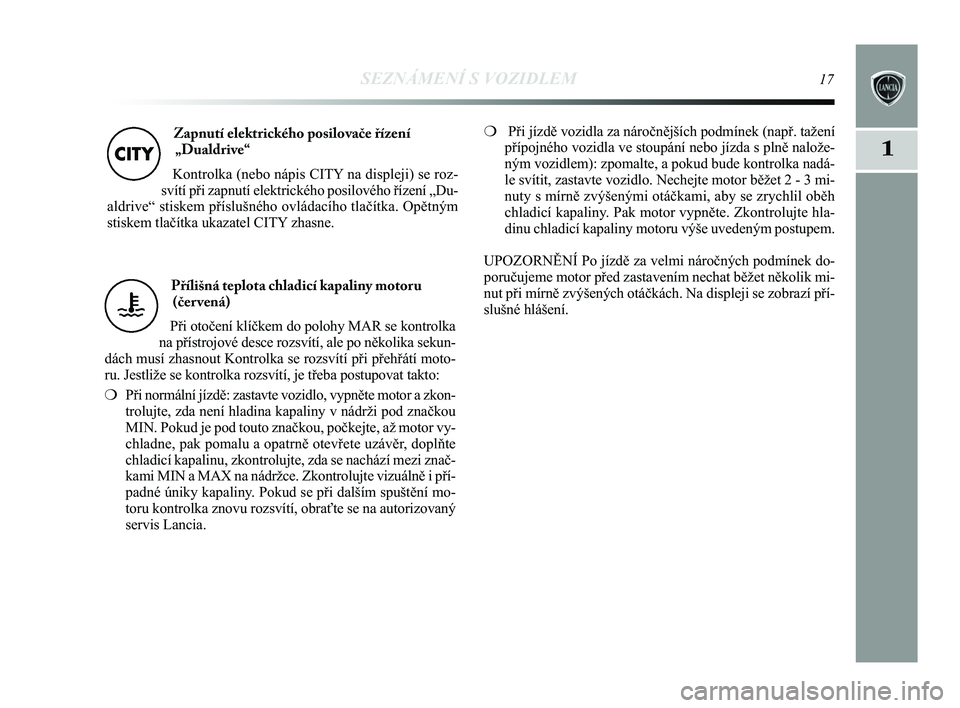

SEZNÁMENÍ S VOZIDLEM17
1
Přílišná teplota chladicí kapaliny motoru(čer vená)
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po několika sekun-
dách musí zhasnout Kontrolka se rozsvítí při přehřá\
tí moto-
ru. Jestliže se kontrolka rozsvítí, je třeba postupovat takt\
o:
❍ Při normální jízdě: zastavte vozidlo, vypněte motor a \
zkon-
trolujte, zda není hladina kapaliny v nádrži pod značkou
MIN. Pokud je pod touto značkou, počkejte, až motor vy-
chladne, pak pomalu a opatrně otevřete uzávěr, doplňte
chladicí kapalinu, zkontrolujte, zda se nachází mezi znač-
kami MIN a MAX na nádržce. Zkontrolujte vizuálně i pří\
-
padné úniky kapaliny. Pokud se při dalším spuštění mo-
toru kontrolka znovu rozsvítí, obraťte se na autorizovaný
servis Lancia. ❍
Při jízdě vozidla za náročnějších podmínek (\
např. tažení
přípojného vozidla ve stoupání nebo jízda s plně na\
lože-
ným vozidlem): zpomalte, a pokud bude kontrolka nadá-
le svítit, zastavte vozidlo. Nechejte motor běžet 2 - 3 mi-
nuty s mírně zvýšenými otáčkami, aby se zrychlil ob\
ěh
chladicí kapaliny. Pak motor vypněte. Zkontrolujte hla-
dinu chladicí kapaliny motoru výše uvedeným postupem.
UPOZORN\bNÍ Po jízdě za velmi náročných podmínek do\
-
poručujeme motor před zastavením nechat běžet několik \
mi-
nut při mírně zvýšených otáčkách. Na displeji\
se zobrazí pří-
slušné hlášení.
u
Zapnutí elektrického posilovače řízení „Dualdrive“
Kontrolka (nebo nápis CITY na displeji) se roz-
svítí při zapnutí elektrického posilového řízení\
„Du-
aldrive“ stiskem příslušného ovládacího tlačí\
tka. Opětným
stiskem tlačítka ukazatel CITY zhasne.
CITY
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 17

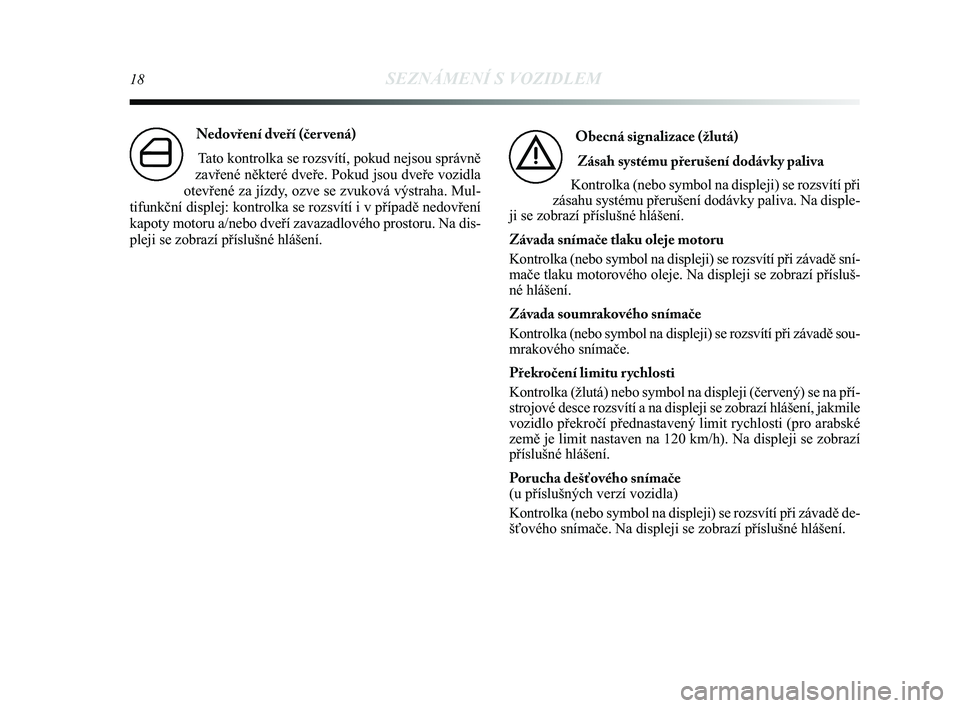

18SEZNÁMENÍ S VOZIDLEM
Nedovření dveří (čer vená)Tato kontrolka se rozsvítí, pokud nejsou správně
zavřené některé dveře. Pokud jsou dveře vozidla
otevřené za jízdy, ozve se zvuková výstraha. Mul-
tifunkční displej: kontrolka se rozsvítí i v případě\
nedovření
kapoty motoru a/nebo dveří zavazadlového prostoru. Na dis-
pleji se zobrazí příslušné hlášení.
´
Obecná signalizace (žlutá)
Zásah systému přerušení dodávky paliva
Kontrolka (nebo symbol na displeji) se rozsvítí při
zásahu systému přerušení dodávky paliva. Na disple-
ji se zobrazí příslušné hlášení.
Závada snímače tlaku oleje motoru
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
sní-
mače tlaku motorového oleje. Na displeji se zobrazí přísl\
uš-
né hlášení.
Závada soumrakového snímače
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
sou-
mrakového snímače.
Překročení limitu rychlosti
Kontrolka (žlutá) nebo symbol na displeji (červený) se n\
a pří-
strojové desce rozsvítí a na displeji se zobrazí hláše\
ní, jakmile
vozidlo překročí přednastavený limit rychlosti (pro arab\
ské
země je limit nastaven na 120 km/h). Na displeji se zobrazí
příslušné hlášení.
Porucha dešťového snímače
(u příslušných verzí vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
de-
šťového snímače. Na displeji se zobrazí přísluš\
né hlášení.
è
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 18
