Lancia Delta 2015 Návod k použití a údržbě (in Czech)

SEZNÁMENÍ S VOZIDLEM19
1

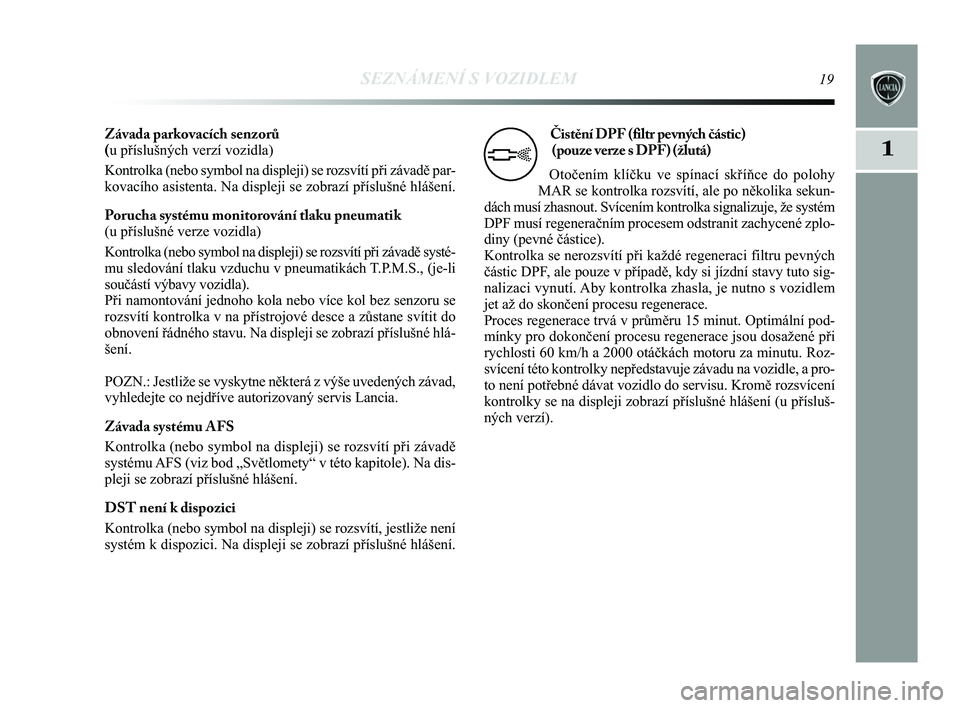

Závada parkovacích senzor\b
(u příslušných verzí vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
par-
kovacího asistenta. Na displeji se zobrazí příslušné h\
lášení.
Porucha systému monitorování tlaku pneumatik
(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
systé-
mu sledování tlaku vzduchu v pneumatikách T.P.M.S., (je-li
součástí výbavy vozidla).
Při namontování jednoho kola nebo více kol bez senzoru se
rozsvítí kontrolka v na přístrojové desce a zůstane sv\
ítit do
obnovení řádného stavu. Na displeji se zobrazí přís\
lušné hlá-
šení.
POZN.: Jestliže se vyskytne některá z výše uvedených z\
ávad,
vyhledejte co nejdříve autorizovaný servis Lancia.
Závada systému AFS
Kontrolka (nebo symbol na displeji) se rozsvítí při závadě\
systému AFS (viz bod „Světlomety“ v této kapitole). Na dis-
pleji se zobrazí příslušné hlášení.
DST není k dispozici
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže nen\
í
systém k dispozici. Na displeji se zobrazí příslušné h\
lášení.Čistění DPF (filtr pevných částic)
(pouze verze s DPF) (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika sekun-
dách musí zhasnout. Svícením kontrolka signalizuje, že sy\
stém
DPF musí regeneračním procesem odstranit zachycené zplo-
diny (pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru pevný\
ch
částic DPF, ale pouze v případě, kdy si jízdní stavy tuto sig-
nalizaci vynutí. Aby kontrolka zhasla, je nutno s vozidlem
jet až do skončení procesu regenerace.
Proces regenerace trvá v průměru 15 minut. Optimální pod-\
mínky pro dokončení procesu regenerace jsou dosažené př\
i
rychlosti 60 km/h a 2000 otáčkách motoru za minutu. Roz-
svícení této kontrolky nepředstavuje závadu na vozidle, a\
pro-
to není potřebné dávat vozidlo do servisu. Kromě rozsví\
cení
kontrolky se na displeji zobrazí příslušné hlášení\
(u přísluš-
ných verzí).
h
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 19

20SEZNÁMENÍ S VOZIDLEM

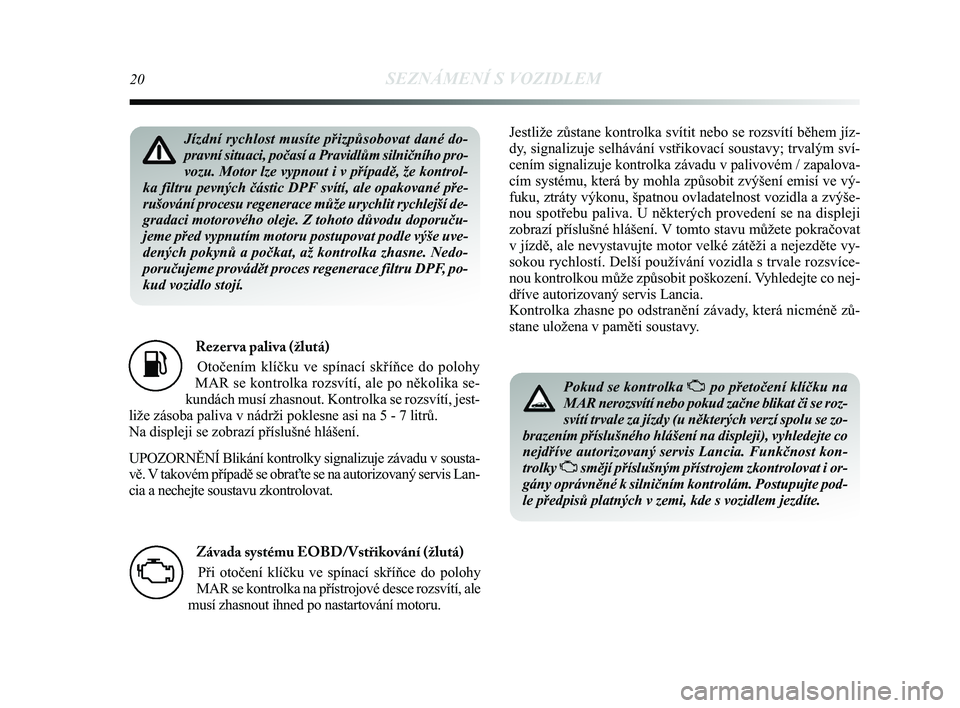

Rezer va paliva (žlutá)Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika se-
kundách musí zhasnout. Kontrolka se rozsvítí, jest-
liže zásoba paliva v nádrži poklesne asi na 5 - 7 litrů.
Na displeji se zobrazí příslušné hlášení.
UPOZORN\bNÍ Blikání kontrolky signalizuje závadu v sousta-
vě. V takovém případě se obraťte se na autorizovaný servis \
Lan-
cia a nechejte soustavu zkontrolovat.
K
Jízdní rychlost musíte přizpůsobovat dané do-
pravní situaci, počasí a Pravidlům silničního pro-
vozu. Motor lze vypnout i v případě, že kontrol-
ka filtru pevných částic DPF svítí, ale opakované pře-
rušování procesu regenerace může urychlit rychlejší\
de-
gradaci motorového oleje. Z tohoto důvodu doporuču-
jeme před vypnutím motoru postupovat podle výše uve-
dených pokynů a počkat, až kontrolka zhasne. Nedo-
poručujeme provádět proces regenerace filtru DPF, po-
kud vozidlo stojí.Jestliže zůstane kontrolka svítit nebo se rozsvítí běh\
em jíz-
dy, signalizuje selhávání vstřikovací soustavy; trvalým \
sví-
cením signalizuje kontrolka závadu v palivovém / zapalova-
cím systému, která by mohla způsobit zvýšení emisí\
ve vý-
fuku, ztráty výkonu, špatnou ovladatelnost vozidla a zvýš\
e-
nou spotřebu paliva. U některých provedení se na displeji
zobrazí příslušné hlášení. V tomto stavu můžete pokračovat
v jízdě, ale nevystavujte motor velké zátěži a nejezdě\
te vy-
sokou rychlostí. Delší používání vozidla s trvale r\
ozsvíce-
nou kontrolkou může způsobit poškození. Vyhledejte co nej-
dříve autorizovaný servis Lancia.
Kontrolka zhasne po odstranění závady, která nicméně zů-
stane uložena v paměti soustavy.
Závada systému EOBD/Vstřikování (žlutá) Při otočení klíčku ve spínací skříňce do p\
olohy
MAR se kontrolka na přístrojové desce rozsvítí, ale
musí zhasnout ihned po nastartování motoru.
U
Pokud se kontrolka U po přetočení klíčku na
MAR nerozsvítí nebo pokud začne blikat či se roz-
svítí trvale za jízdy (u některých verzí spolu se zo-\
brazením příslušného hlášení na displeji), vyhl\
edejte co
nejdříve autorizovaný servis Lancia. Funkčnost kon-
trolky Usmějí příslušným přístrojem zkontrolovat i or-
gány oprávněné k silničním kontrolám. Postupujte po\
d-
le předpisů platných v zemi, kde s vozidlem jezdíte.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 20

SEZNÁMENÍ S VOZIDLEM21
1

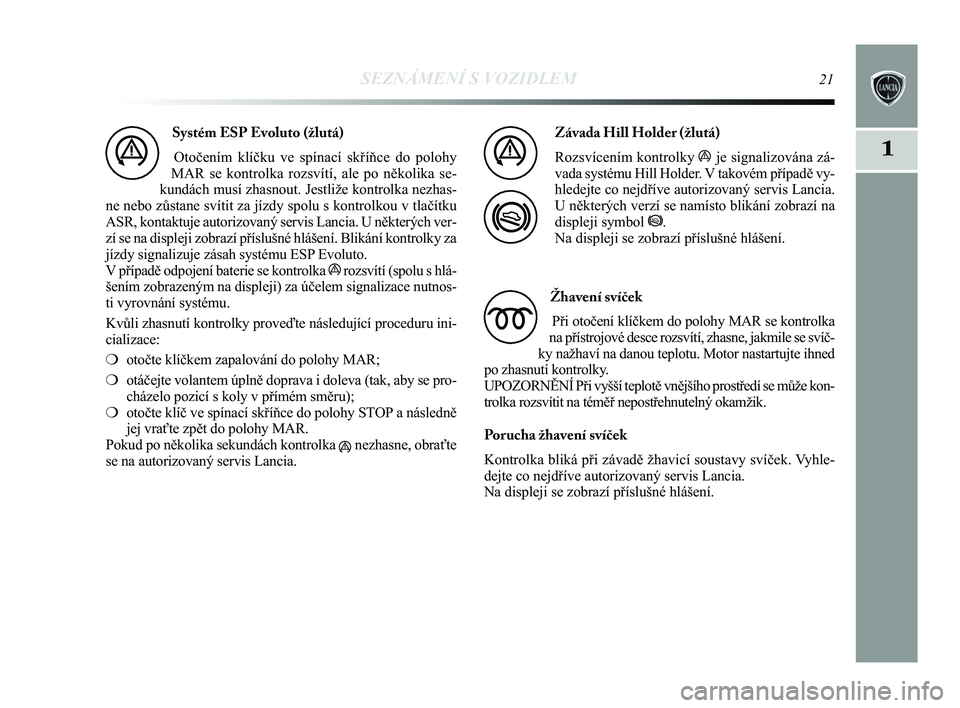

Systém ESP Evoluto (žlutá)Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika se-
kundách musí zhasnout. Jestliže kontrolka nezhas-
ne nebo zůstane svítit za jízdy spolu s kontrolkou v tlačí\
tku
ASR, kontaktuje autorizovaný servis Lancia. U některých ver-
zí se na displeji zobrazí příslušné hlášení. \
Blikání kontrolky za
jízdy signalizuje zásah systému ESP Evoluto.
V případě odpojení baterie se kontrolka ározsvítí (spolu s hlá-
šením zobrazeným na displeji) za účelem signalizace nutn\
os-
ti vyrovnání systému.
Kvůli zhasnutí kontrolky proveďte následující proceduru \
ini-
cializace:
❍ otočte klíčkem zapalování do polohy MAR;
❍ otáčejte volantem úplně doprava i doleva (tak, aby se pro-
cházelo pozicí s koly v přímém směru);
❍ otočte klíč ve spínací skříňce do polohy STOP a následně
jej vraťte zpět do polohy MAR.
Pokud po několika sekundách kontrolka ánezhasne, obraťte
se na autorizovaný servis Lancia.
á
Závada Hill Holder (žlutá)
Rozsvícením kontrolky á je signalizována zá-
vada systému Hill Holder. V takovém případě vy-
hledejte co nejdříve autorizovaný servis Lancia.
U některých verzí se namísto blikání zobrazí na
displeji symbol *.
Na displeji se zobrazí příslušné hlášení.
á
*
Žhavení svíček
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, zhasne, jakmile se svíč\
-
ky nažhaví na danou teplotu. Motor nastartujte ihned
po zhasnutí kontrolky.
UPOZORN\bNÍ Při vyšší teplotě vnějšího prostř\
edí se může kon-
trolka rozsvítit na téměř nepostřehnutelný okamžik.\
Porucha žhavení svíček
Kontrolka bliká při závadě žhavicí soustavy svíč\
ek. Vyhle-
dejte co nejdříve autorizovaný servis Lancia.
Na displeji se zobrazí příslušné hlášení.
m
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 21

22SEZNÁMENÍ S VOZIDLEM

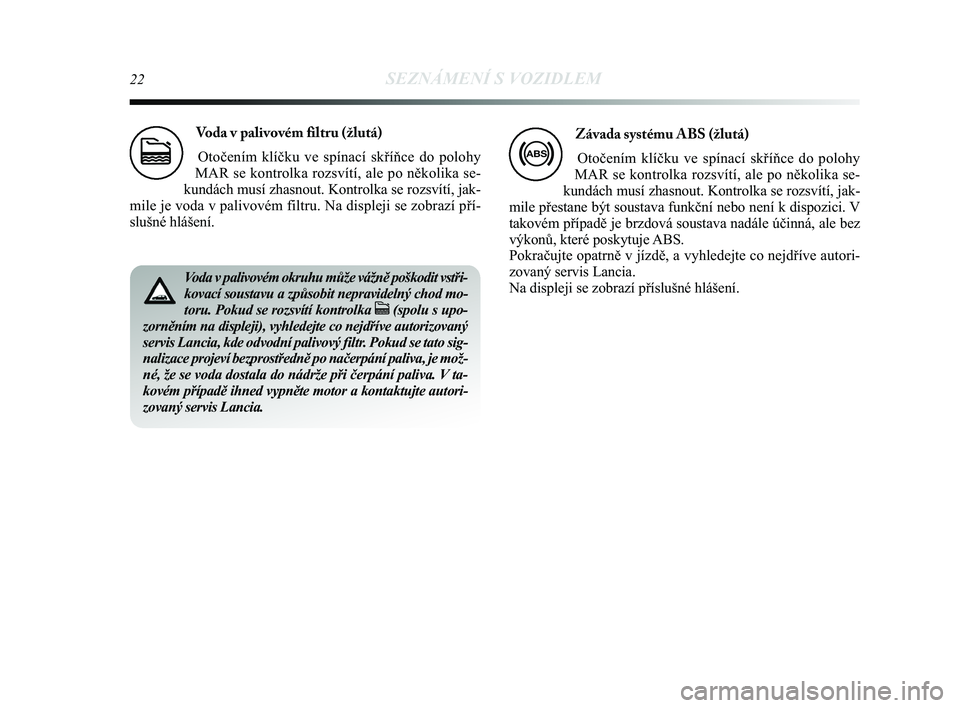

Voda v palivovém filtru (žlutá)Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika se-
kundách musí zhasnout. Kontrolka se rozsvítí, jak-
mile je voda v palivovém filtru. Na displeji se zobrazí pří-\
slušné hlášení.
c
Voda v palivovém okruhu může vážně poškodit vstři\
-
kovací soustavu a způsobit nepravidelný chod mo-
toru. Pokud se rozsvítí kontrolka
c(spolu s upo-
zorněním na displeji), vyhledejte co nejdříve autorizovaný\
servis Lancia, kde odvodní palivový filtr. Pokud se tato sig-
nalizace projeví bezprostředně po načerpání paliva, je\
mož-
né, že se voda dostala do nádrže při čerpání pal\
iva. V ta-
kovém případě ihned vypněte motor a kontaktujte autori-
zovaný servis Lancia.
Závada systému ABS (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika se-
kundách musí zhasnout. Kontrolka se rozsvítí, jak-
mile přestane být soustava funkční nebo není k dispozici.\
V
takovém případě je brzdová soustava nadále účinn\
á, ale bez
výkonů, které poskytuje ABS.
Pokračujte opatrně v jízdě, a vyhledejte co nejdříve a\
utori-
zovaný servis Lancia.
Na displeji se zobrazí příslušné hlášení.
>
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 22

SEZNÁMENÍ S VOZIDLEM23
1

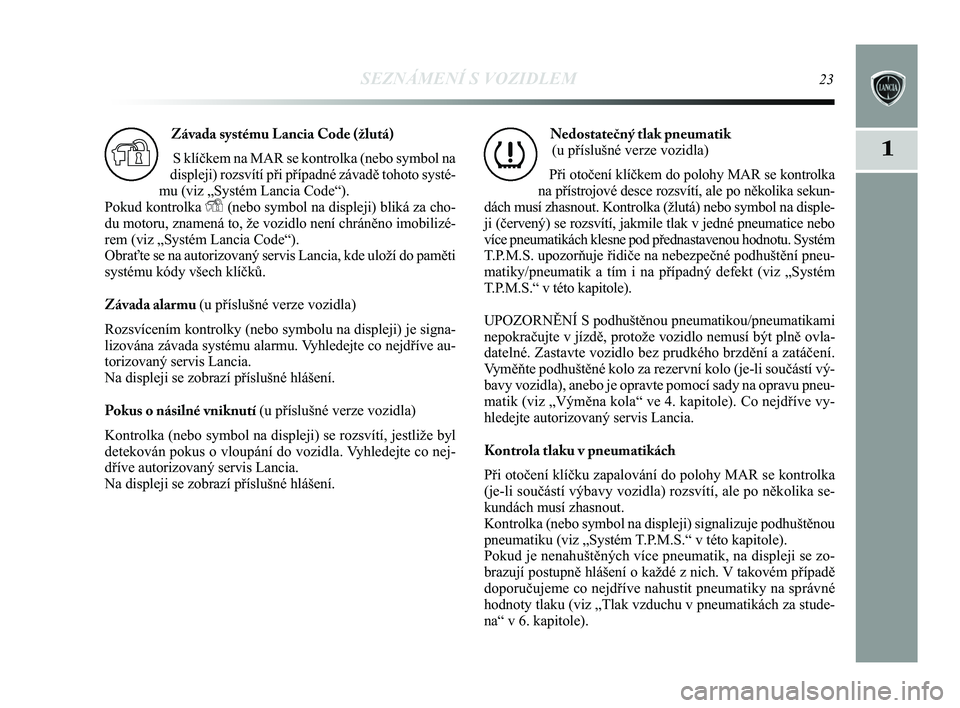

Závada systému Lancia Code (žlutá)S klíčkem na MAR se kontrolka (nebo symbol na
displeji) rozsvítí při případné závadě tohoto s\
ysté-
mu (viz „Systém Lancia Code“).
Pokud kontrolka
Y(nebo symbol na displeji) bliká za cho-
du motoru, znamená to, že vozidlo není chráněno imobilizé\
-
rem (viz „Systém Lancia Code“).
Obraťte se na autorizovaný servis Lancia, kde uloží do pamě\
ti
systému kódy všech klíčků.
Závada alarmu (u příslušné verze vozidla)
Rozsvícením kontrolky (nebo symbolu na displeji) je signa-
lizována závada systému alarmu. Vyhledejte co nejdříve au-
torizovaný servis Lancia.
Na displeji se zobrazí příslušné hlášení.
Pokus o násilné vniknutí (u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže byl\
detekován pokus o vloupání do vozidla. Vyhledejte co nej-
dříve autorizovaný servis Lancia.
Na displeji se zobrazí příslušné hlášení.
Y
Nedostatečný tlak pneumatik (u příslušné verze vozidla)
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po několika sekun-
dách musí zhasnout. Kontrolka (žlutá) nebo symbol na displ\
e-
ji (červený) se rozsvítí, jakmile tlak v jedné pneumati\
ce nebo
více pneumatikách klesne pod přednastavenou hodnotu. Systém
T.P.M.S. upozorňuje řidiče na nebezpečné podhuštění\
pneu-
matiky/pneumatik a tím i na případný defekt (viz „Systé\
m
T.P.M.S.“ v této kapitole).
UPOZORN\bNÍ S podhuštěnou pneumatikou/pneumatikami
nepokračujte v jízdě, protože vozidlo nemusí být plně\
ovla-
datelné. Zastavte vozidlo bez prudkého brzdění a zatáč\
ení.
Vyměňte podhuštěné kolo za rezervní kolo (je-li souč\
ástí vý-
bavy vozidla), anebo je opravte pomocí sady na opravu pneu-
matik (viz „Výměna kola“ ve 4. kapitole). Co nejdřív\
e vy-
hledejte autorizovaný servis Lancia.
Kontrola tlaku v pneumatikách
Při otočení klíčku zapalování do polohy MAR se kont\
rolka
(je-li součástí výbavy vozidla) rozsvítí, ale po ně\
kolika se-
kundách musí zhasnout.
Kontrolka (nebo symbol na displeji) signalizuje podhuštěnou
pneumatiku (viz „Systém T.P.M.S.“ v této kapitole).
Pokud je nenahuštěných více pneumatik, na displeji se zo-
brazují postupně hlášení o každé z nich. V takovém případě
doporučujeme co nejdříve nahustit pneumatiky na správné
hodnoty tlaku (viz „Tlak vzduchu v pneumatikách za stude-
na“ v 6. kapitole).
n
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 23

24SEZNÁMENÍ S VOZIDLEM

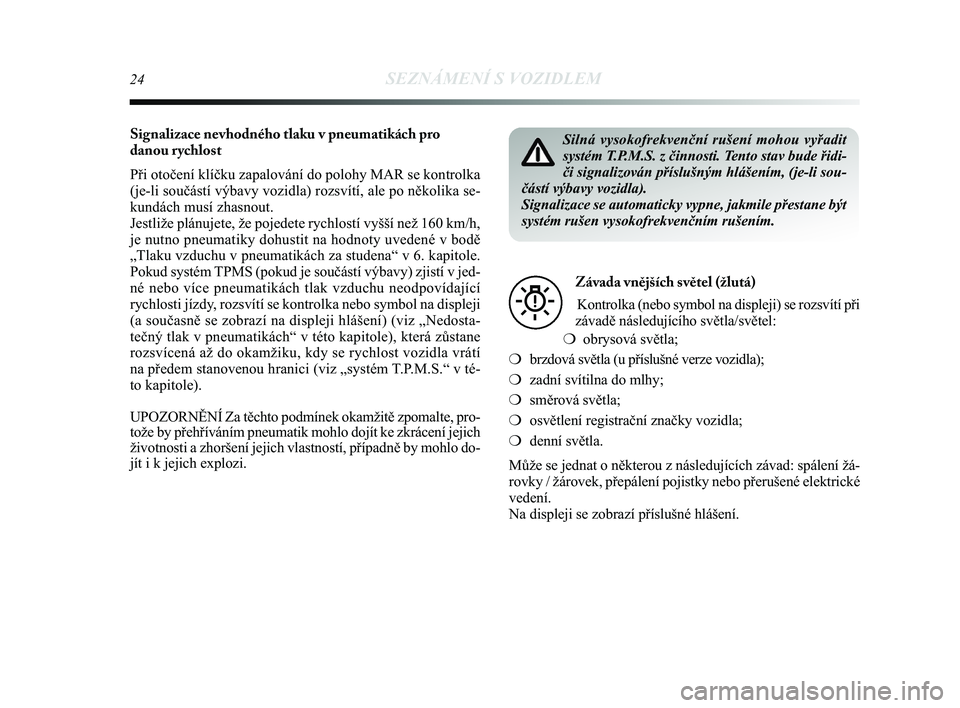

Signalizace nevhodného tlaku v pneumatikách pro
danou rychlost
Při otočení klíčku zapalování do polohy MAR se kont\
rolka
(je-li součástí výbavy vozidla) rozsvítí, ale po ně\
kolika se-
kundách musí zhasnout.
Jestliže plánujete, že pojedete rychlostí vyšší než\
160 km/h,
je nutno pneumatiky dohustit na hodnoty uvedené v bodě
„Tlaku vzduchu v pneumatikách za studena“ v 6. kapitole.
Pokud systém TPMS (pokud je součástí výbavy) zjistí v jed-
né nebo více pneumatikách tlak vzduchu neodpovídající
rychlosti jízdy, rozsvítí se kontrolka nebo symbol na displeji
(a současně se zobrazí na displeji hlášení) (viz „\
Nedosta-
tečný tlak v pneumatikách“ v této kapitole), která zů\
stane
rozsvícená až do okamžiku, kdy se rychlost vozidla vrátí\
na předem stanovenou hranici (viz „systém T.P.M.S.“ v té-
to kapitole).
UPOZORN\bNÍ Za těchto podmínek okamžitě zpomalte, pro-
tože by přehříváním pneumatik mohlo dojít ke zkrá\
cení jejich
životnosti a zhoršení jejich vlastností, případně b\
y mohlo do-
jít i k jejich explozi.Silná vysokofrekvenční rušení mohou vyřadit
systém T.P.M.S. z činnosti. Tento stav bude řidi-
či signalizován příslušným hlášením, (je-li \
sou-
částí výbavy vozidla).
Signalizace se automaticky vypne, jakmile přestane být
systém rušen vysokofrekvenčním rušením.
Závada vnějších světel (žlutá)
Kontrolka (nebo symbol na displeji) se rozsvítí při
závadě následujícího světla/světel:
❍ obrysová světla;
❍ brzdová světla (u příslušné verze vozidla);
❍ zadní svítilna do mlhy;
❍ směrová světla;
❍ osvětlení registrační značky vozidla;
❍ denní světla.
Může se jednat o některou z následujících závad: sp\
álení žá-
rovky / žárovek, přepálení pojistky nebo přerušené\
elektrické
vedení.
Na displeji se zobrazí příslušné hlášení.
W
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 24

SEZNÁMENÍ S VOZIDLEM25
1

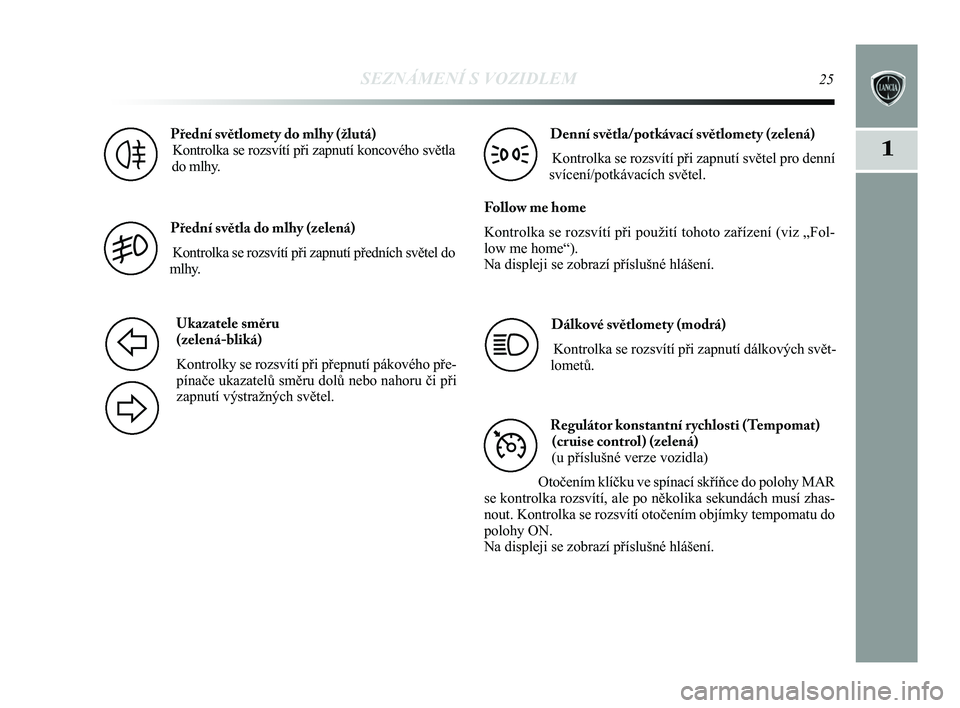

Přední světlomety do mlhy (žlutá)Kontrolka se rozsvítí při zapnutí koncového světla
do mlhy.
4
Přední světla do mlhy (zelená)
Kontrolka se rozsvítí při zapnutí předních světel d\
o
mlhy.
5
Ukazatele směru
(zelená-bliká)
Kontrolky se rozsvítí při přepnutí pákového pře-\
pínače ukazatelů směru dolů nebo nahoru či při
zapnutí výstražných světel.
F
D
Denní světla/potkávací světlomety (zelená)
Kontrolka se rozsvítí při zapnutí světel pro denní
svícení/potkávacích světel.
Follow me home
Kontrolka se rozsvítí při použití tohoto zařízení\
(viz „Fol-
low me home“).
Na displeji se zobrazí příslušné hlášení.
3
Dálkové světlomety (modrá) Kontrolka se rozsvítí při zapnutí dálkových svět-
lometů.
1
Regulátor konstantní rychlosti (Tempomat) (cruise control) (zelená)
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy \
MAR
se kontrolka rozsvítí, ale po několika sekundách musí zha\
s-
nout. Kontrolka se rozsvítí otočením objímky tempomatu do\
polohy ON.
Na displeji se zobrazí příslušné hlášení.
Ü
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 25

26SEZNÁMENÍ S VOZIDLEM

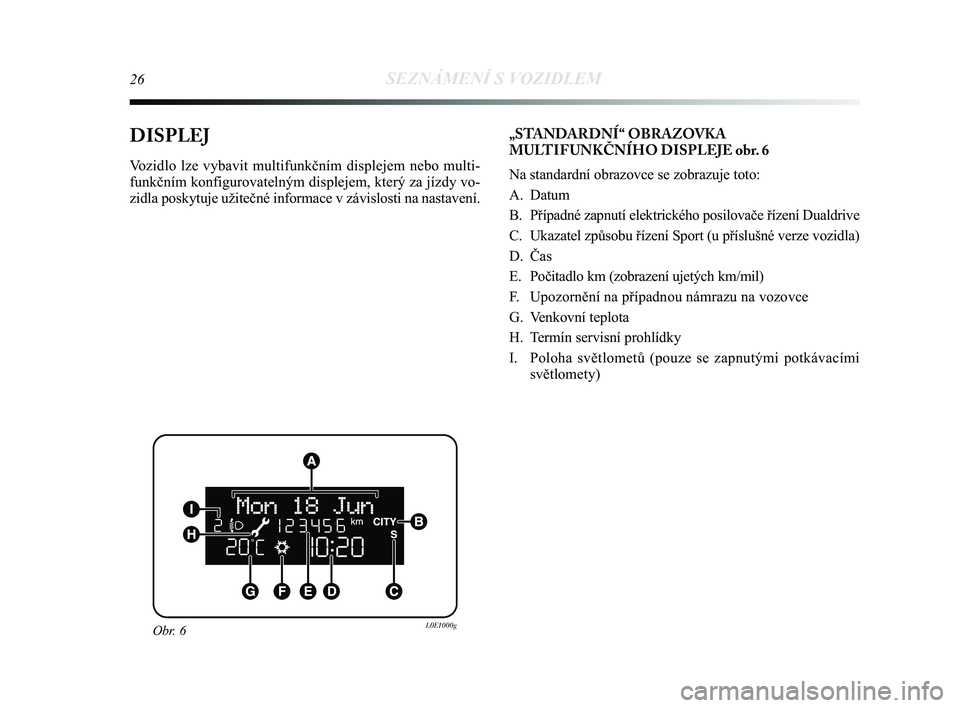

DISPLEJ
Vozidlo lze vybavit multifunkčním displejem nebo multi-
funkčním konfigurovatelným displejem, který za jízdy vo-
zidla poskytuje užitečné informace v závislosti na nastavení\
.„STANDARDNÍ“ OBRAZOVKA
MULTIFUNKČNÍHO DISPLEJE obr. 6
Na standardní obrazovce se zobrazuje toto:
A. Datum
B. Případné zapnutí elektrického posilovače řízení\
Dualdrive
C. Ukazatel způsobu řízení Sport (u příslušné verz\
e vozidla)
D. Čas
E. Počitadlo km (zobrazení ujetých km/mil)
F. Upozornění na případnou námrazu na vozovce
G. Venkovní teplota
H. Termín servisní prohlídky
I. Poloha světlometů (pouze se zapnutými potkávacími
světlomety)
Obr. 6L0E1000g
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 26

SEZNÁMENÍ S VOZIDLEM27
1
E. Signalizace stavu vozidla (např. otevřené dveře, příp\
adnénáledí na silnici, atd.)/Gear Shift Indicator (ukazatel řaze-\
ní rychlostních stupňů) (u příslušné verze voz\
idla).
F. Nastavení sklonu světlometů (pouze se zapnutými pot- kávacími světlomety)
G. Venkovní teplota
U některých verzí se při otočení klíčku na MAR z\
obrazí na
displeji v položce menu „Info motor“ tlak v turbíně obr. 8.

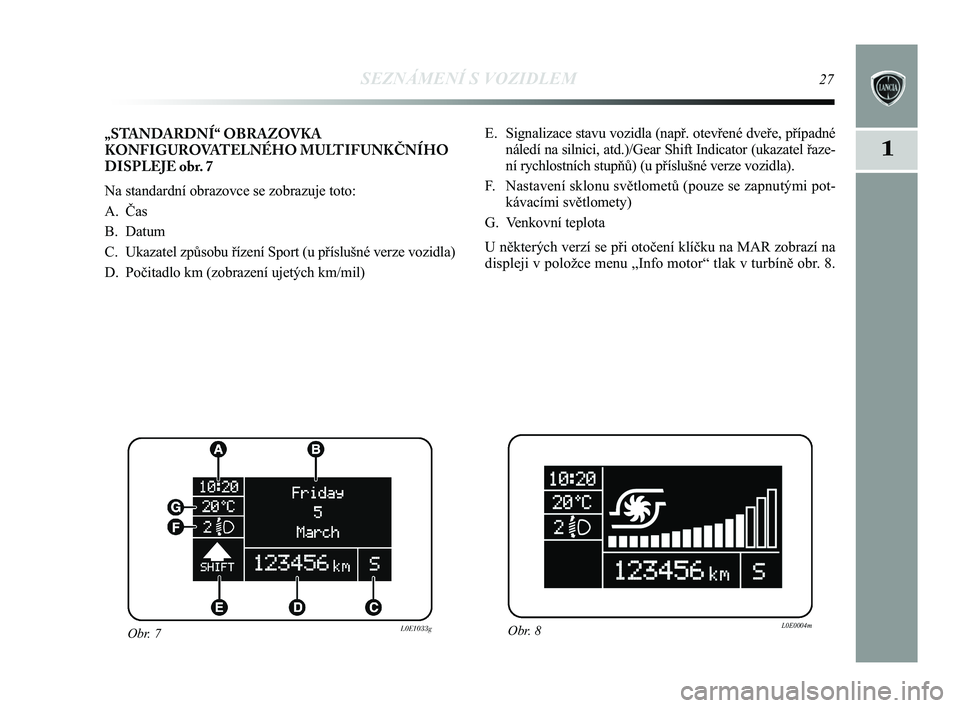

Obr. 8L0E0004mObr. 7L0E1033g
„STANDARDNÍ“ OBRAZOVKA
KONFIGUROVATELNÉHO MULTIFUNKČNÍHO
DISPLEJE obr. 7
Na standardní obrazovce se zobrazuje toto:
A. Čas
B. Datum
C. Ukazatel způsobu řízení Sport (u příslušné verz\
e vozidla)
D. Počitadlo km (zobrazení ujetých km/mil)
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 27

28SEZNÁMENÍ S VOZIDLEM

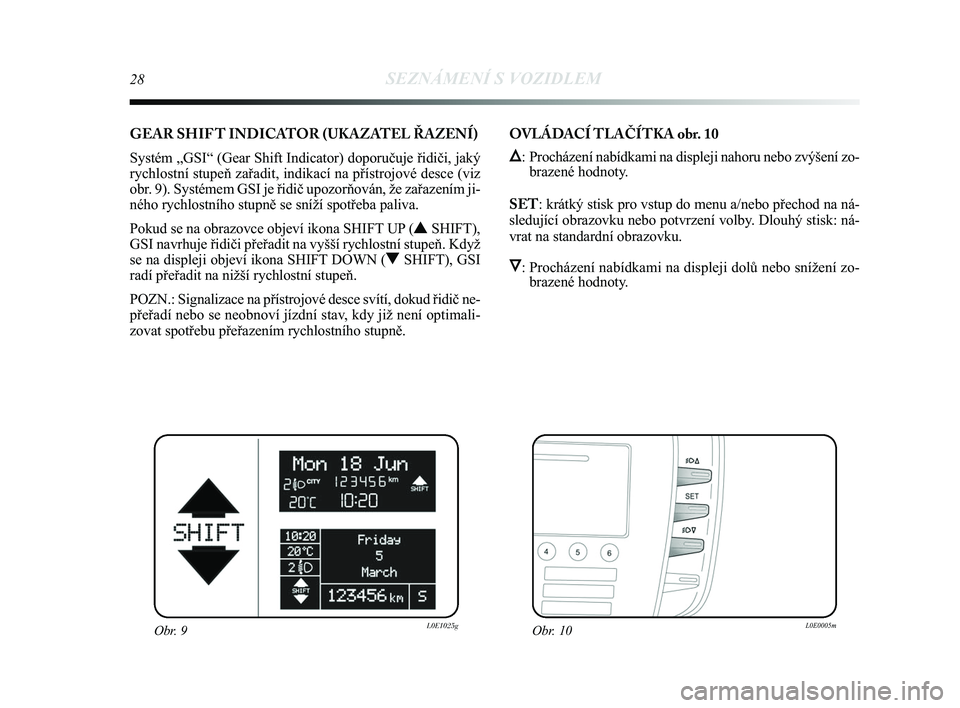

GEAR SHIF T INDICATOR (UKAZATEL ŘAZENÍ)
Systém „GSI“ (Gear Shift Indicator) doporučuje řidič\
i, jaký
rychlostní stupeň zařadit, indikací na přístrojové \
desce (viz
obr. 9). Systémem GSI je řidič upozorňován, že zařaze\
ním ji-
ného rychlostního stupně se sníží spotřeba paliva. \
Pokud se na obrazovce objeví ikona SHIFT UP (NSHIFT),
GSI navrhuje řidiči přeřadit na vyšší rychlostní\
stupeň. Když
se na displeji objeví ikona SHIFT DOWN ( OSHIFT), GSI
radí přeřadit na nižší rychlostní stupeň.
POZN.: Signalizace na přístrojové desce svítí, dokud řidič\
ne-
přeřadí nebo se neobnoví jízdní stav, kdy již není optimali-
zovat spotřebu přeřazením rychlostního stupně.
Obr. 9L0E1025gObr. 10L0E0005m
OVLÁDACÍ TLAČÍTKA obr. 10
Õ: Procházení nabídkami na displeji nahoru nebo zvýšení z\
o- brazené hodnoty.
SET : krátký stisk pro vstup do menu a/nebo přechod na ná-
sledující obrazovku nebo potvrzení volby. Dlouhý stisk: ná-
vrat na standardní obrazovku.
Ô: Procházení nabídkami na displeji dolů nebo snížení \
zo- brazené hodnoty.
001-154 Delta CZ 1ed 20/03/14 12:16 Pagina 28
