Page 231 of 257

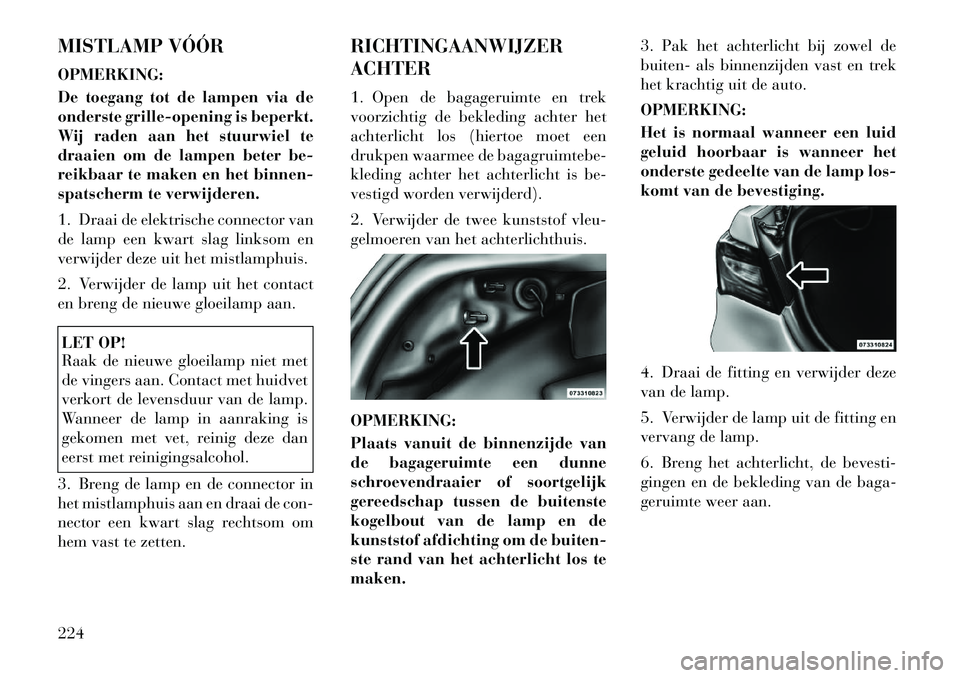

MISTLAMP VÓÓR
OPMERKING:
De toegang tot de lampen via de
onderste grille-opening is beperkt.
Wij raden aan het stuurwiel te
draaien om de lampen beter be-
reikbaar te maken en het binnen-
spatscherm te verwijderen.
1. Draai de elektrische connector van
de lamp een kwart slag linksom en
verwijder deze uit het mistlamphuis.
2. Verwijder de lamp uit het contact
en breng de nieuwe gloeilamp aan.LET OP!
Raak de nieuwe gloeilamp niet met
de vingers aan. Contact met huidvet
verkort de levensduur van de lamp.
Wanneer de lamp in aanraking is
gekomen met vet, reinig deze dan
eerst met reinigingsalcohol.
3. Breng de lamp en de connector in
het mistlamphuis aan en draai de con-
nector een kwart slag rechtsom om
hem vast te zetten. RICHTINGAANWIJZER
ACHTER
1. Open de bagageruimte en trek
voorzichtig de bekleding achter het
achterlicht los (hiertoe moet een
drukpen waarmee de bagagruimtebe-
kleding achter het achterlicht is be-
vestigd worden verwijderd).
2. Verwijder de twee kunststof vleu-
gelmoeren van het achterlichthuis.
OPMERKING:
Plaats vanuit de binnenzijde van
de bagageruimte een dunne
schroevendraaier of soortgelijk
gereedschap tussen de buitenste
kogelbout van de lamp en de
kunststof afdichting om de buiten-
ste rand van het achterlicht los te
maken.3. Pak het achterlicht bij zowel de
buiten- als binnenzijden vast en trek
het krachtig uit de auto.
OPMERKING:
Het is normaal wanneer een luid
geluid hoorbaar is wanneer het
onderste gedeelte van de lamp los-
komt van de bevestiging.
4. Draai de fitting en verwijder deze
van de lamp.
5. Verwijder de lamp uit de fitting en
vervang de lamp.
6. Breng het achterlicht, de bevesti-
gingen en de bekleding van de baga-
geruimte weer aan.224
Page 232 of 257

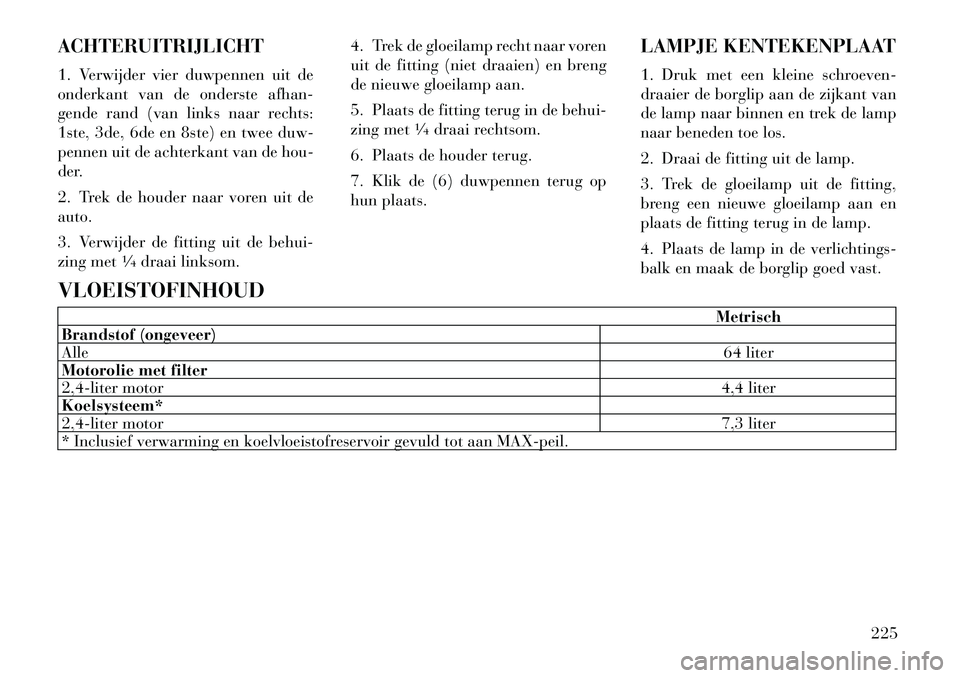

ACHTERUITRIJLICHT
1. Verwijder vier duwpennen uit de
onderkant van de onderste afhan-
gende rand (van links naar rechts:
1ste, 3de, 6de en 8ste) en twee duw-
pennen uit de achterkant van de hou-
der.
2. Trek de houder naar voren uit de
auto.
3. Verwijder de fitting uit de behui-
zing met
1 4draai linksom.4. Trek de gloeilamp recht naar voren
uit de fitting (niet draaien) en breng
de nieuwe gloeilamp aan.
5. Plaats de fitting terug in de behui-
zing met
1 4draai rechtsom.
6. Plaats de houder terug.
7. Klik de (6) duwpennen terug op
hun plaats. LAMPJE KENTEKENPLAAT
1. Druk met een kleine schroeven-
draaier de borglip aan de zijkant van
de lamp naar binnen en trek de lamp
naar beneden toe los.
2. Draai de fitting uit de lamp.
3. Trek de gloeilamp uit de fitting,
breng een nieuwe gloeilamp aan en
plaats de fitting terug in de lamp.
4. Plaats de lamp in de verlichtings-
balk en maak de borglip goed vast.
VLOEISTOFINHOUD
Metrisch
Brandstof (ongeveer)
Alle 64 liter
Motorolie met filter
2,4-liter motor 4,4 liter
Koelsysteem*
2,4-liter motor 7,3 liter
* Inclusief verwarming en koelvloeistofreservoir gevuld tot aan MAX-peil.
225
Page 233 of 257

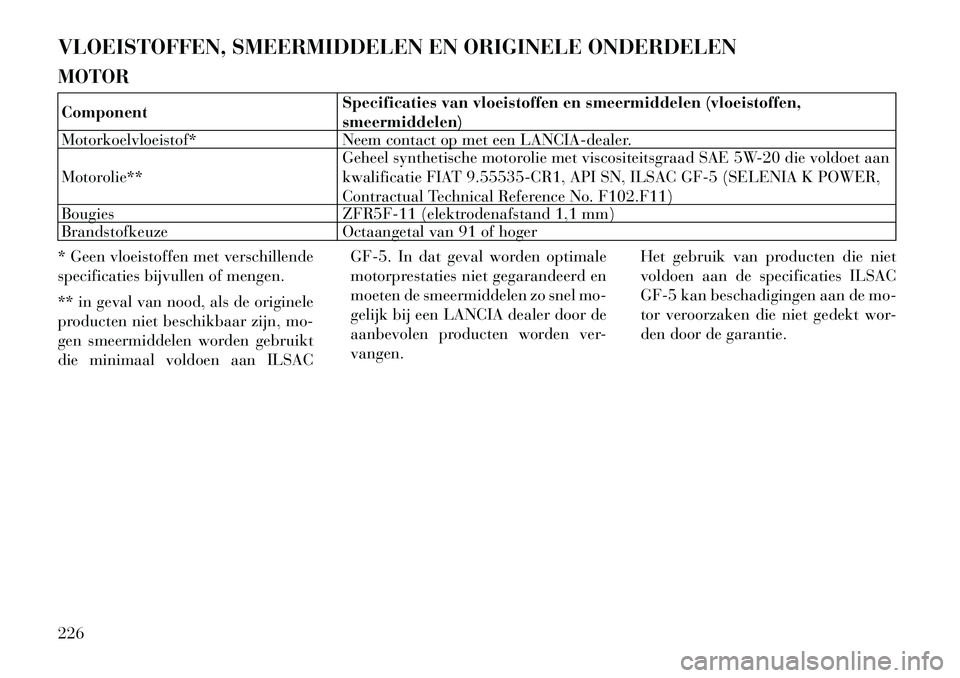

VLOEISTOFFEN, SMEERMIDDELEN EN ORIGINELE ONDERDELEN
MOTORComponentSpecificaties van vloeistoffen en smeermiddelen (vloeistoffen,
smeermiddelen)
Motorkoelvloeistof* Neem contact op met een LANCIA-dealer.
Motorolie** Geheel synthetische motorolie met viscositeitsgraad SAE 5W-20 die voldoet aan
kwalificatie FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER,
Contractual Technical Reference No. F102.F11)
Bougies ZFR5F-11 (elektrodenafstand 1,1 mm)
Brandstofkeuze Octaangetal van 91 of hoger
* Geen vloeistoffen met verschillende
specificaties bijvullen of mengen.
** in geval van nood, als de originele
producten niet beschikbaar zijn, mo-
gen smeermiddelen worden gebruikt
die minimaal voldoen aan ILSAC GF-5. In dat geval worden optimale
motorprestaties niet gegarandeerd en
moeten de smeermiddelen zo snel mo-
gelijk bij een LANCIA dealer door de
aanbevolen producten worden ver-
vangen.
Het gebruik van producten die niet
voldoen aan de specificaties ILSAC
GF-5 kan beschadigingen aan de mo-
tor veroorzaken die niet gedekt wor-
den door de garantie.
226
Page 234 of 257

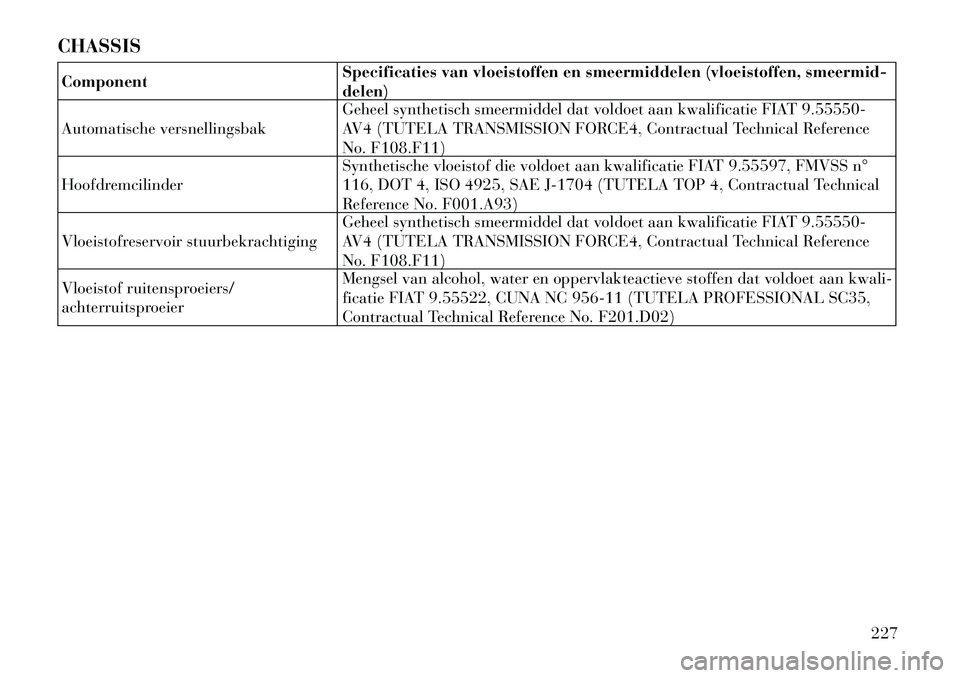

CHASSISComponentSpecificaties van vloeistoffen en smeermiddelen (vloeistoffen, smeermid-
delen)
Automatische versnellingsbak Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-
AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
No. F108.F11)
Hoofdremcilinder Synthetische vloeistof die voldoet aan kwalificatie FIAT 9.55597, FMVSS n°
116, DOT 4, ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical
Reference No. F001.A93)
Vloeistofreservoir stuurbekrachtiging Geheel synthetisch smeermiddel dat voldoet aan kwalificatie FIAT 9.55550-
AV4 (TUTELA TRANSMISSION FORCE4, Contractual Technical Reference
No. F108.F11)
Vloeistof ruitensproeiers/
achterruitsproeier Mengsel van alcohol, water en oppervlakteactieve stoffen dat voldoet aan kwali-
ficatie FIAT 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35,
Contractual Technical Reference No. F201.D02)
227
Page 235 of 257

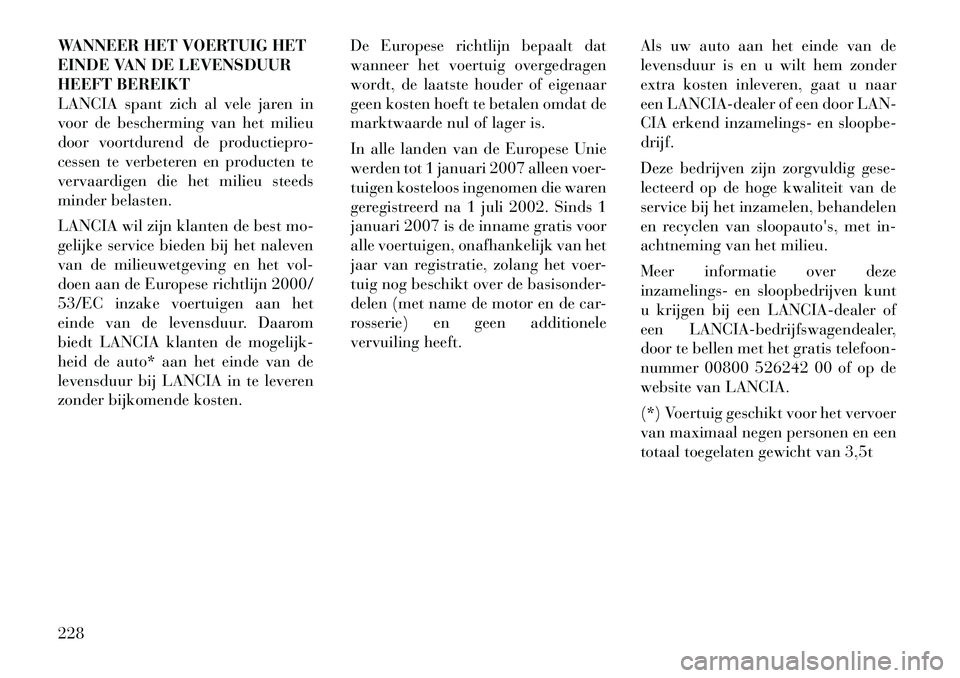

WANNEER HET VOERTUIG HET
EINDE VAN DE LEVENSDUUR
HEEFT BEREIKT
LANCIA spant zich al vele jaren in
voor de bescherming van het milieu
door voortdurend de productiepro-
cessen te verbeteren en producten te
vervaardigen die het milieu steeds
minder belasten.
LANCIA wil zijn klanten de best mo-
gelijke service bieden bij het naleven
van de milieuwetgeving en het vol-
doen aan de Europese richtlijn 2000/
53/EC inzake voertuigen aan het
einde van de levensduur. Daarom
biedt LANCIA klanten de mogelijk-
heid de auto* aan het einde van de
levensduur bij LANCIA in te leveren
zonder bijkomende kosten.De Europese richtlijn bepaalt dat
wanneer het voertuig overgedragen
wordt, de laatste houder of eigenaar
geen kosten hoeft te betalen omdat de
marktwaarde nul of lager is.
In alle landen van de Europese Unie
werden tot 1 januari 2007 alleen voer-
tuigen kosteloos ingenomen die waren
geregistreerd na 1 juli 2002. Sinds 1
januari 2007 is de inname gratis voor
alle voertuigen, onafhankelijk van het
jaar van registratie, zolang het voer-
tuig nog beschikt over de basisonder-
delen (met name de motor en de car-
rosserie) en geen additionele
vervuiling heeft.
Als uw auto aan het einde van de
levensduur is en u wilt hem zonder
extra kosten inleveren, gaat u naar
een LANCIA-dealer of een door LAN-
CIA erkend inzamelings- en sloopbe-
drijf.
Deze bedrijven zijn zorgvuldig gese-
lecteerd op de hoge kwaliteit van de
service bij het inzamelen, behandelen
en recyclen van sloopauto's, met in-
achtneming van het milieu.
Meer informatie over deze
inzamelings- en sloopbedrijven kunt
u krijgen bij een LANCIA-dealer of
een LANCIA-bedrijfswagendealer,
door te bellen met het gratis telefoon-
nummer 00800 526242 00 of op de
website van LANCIA.
(*) Voertuig geschikt voor het vervoer
van maximaal negen personen en een
totaal toegelaten gewicht van 3,5t
228
Page 236 of 257

229

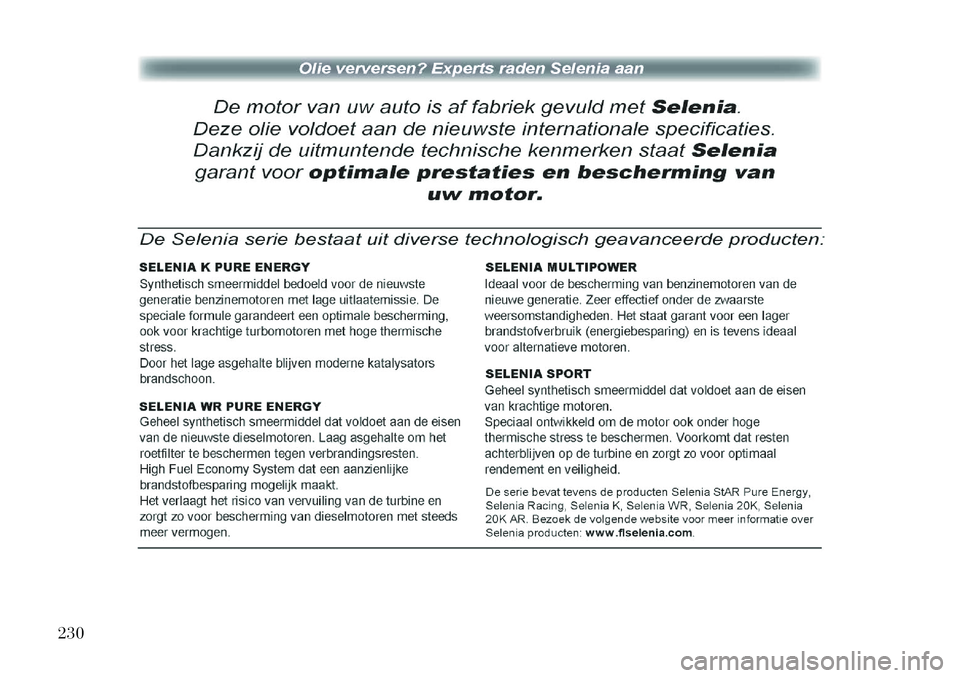

Page 237 of 257

230

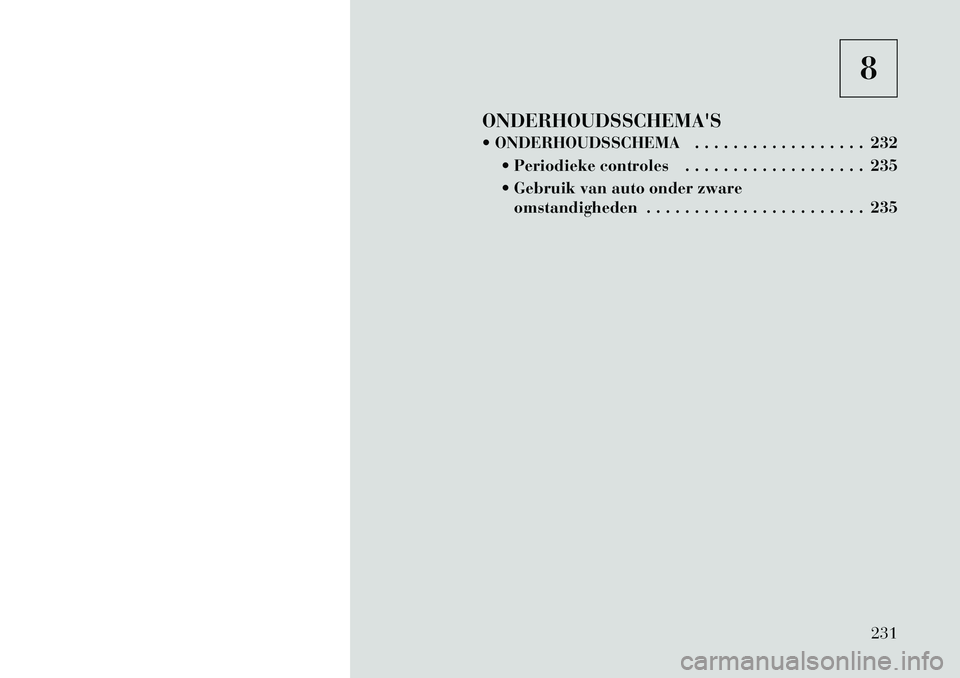

Page 238 of 257

8
ONDERHOUDSSCHEMA'S
ONDERHOUDSSCHEMA . . . . . . . . . . . . . . . . . . 232 Periodieke controles . . . . . . . . . . . . . . . . . . . 235
Gebruik van auto onder zwareomstandigheden . . . . . . . . . . . . . . . . . . . . . . . 235
231
Page 239 of 257

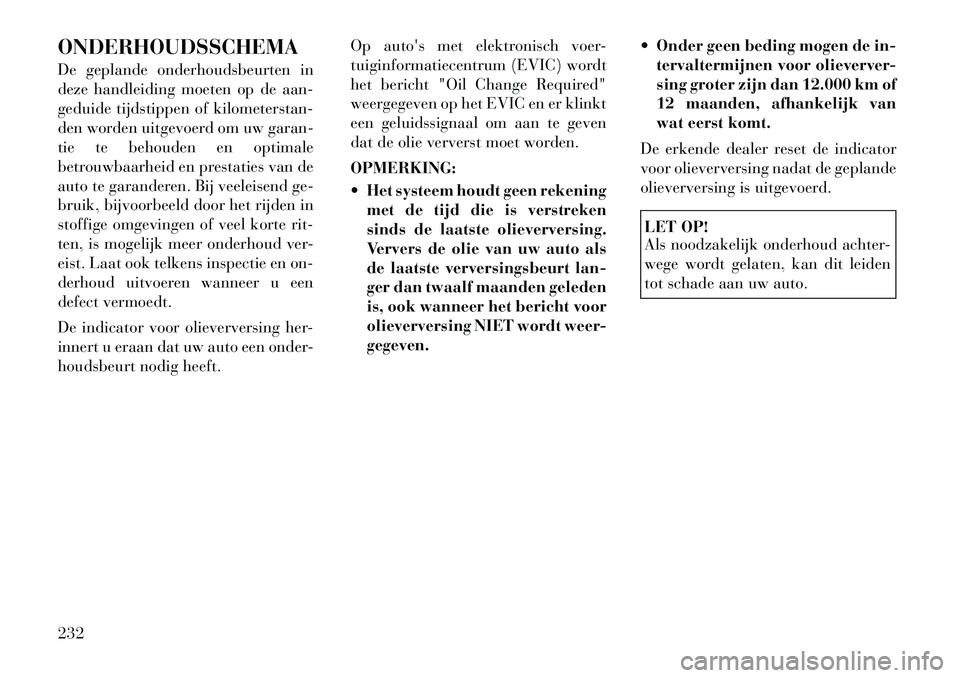

ONDERHOUDSSCHEMA
De geplande onderhoudsbeurten in
deze handleiding moeten op de aan-
geduide tijdstippen of kilometerstan-
den worden uitgevoerd om uw garan-
tie te behouden en optimale
betrouwbaarheid en prestaties van de
auto te garanderen. Bij veeleisend ge-
bruik, bijvoorbeeld door het rijden in
stoffige omgevingen of veel korte rit-
ten, is mogelijk meer onderhoud ver-
eist. Laat ook telkens inspectie en on-
derhoud uitvoeren wanneer u een
defect vermoedt.
De indicator voor olieverversing her-
innert u eraan dat uw auto een onder-
houdsbeurt nodig heeft.Op auto's met elektronisch voer-
tuiginformatiecentrum (EVIC) wordt
het bericht "Oil Change Required"
weergegeven op het EVIC en er klinkt
een geluidssignaal om aan te geven
dat de olie ververst moet worden.
OPMERKING:
Het systeem houdt geen rekening
met de tijd die is verstreken
sinds de laatste olieverversing.
Ververs de olie van uw auto als
de laatste verversingsbeurt lan-
ger dan twaalf maanden geleden
is, ook wanneer het bericht voor
olieverversing NIET wordt weer-
gegeven. Onder geen beding mogen de in-
tervaltermijnen voor olieverver-
sing groter zijn dan 12.000 km of
12 maanden, afhankelijk van
wat eerst komt.
De erkende dealer reset de indicator
voor olieverversing nadat de geplande
olieverversing is uitgevoerd.
LET OP!
Als noodzakelijk onderhoud achter-
wege wordt gelaten, kan dit leiden
tot schade aan uw auto.
232
Page 240 of 257

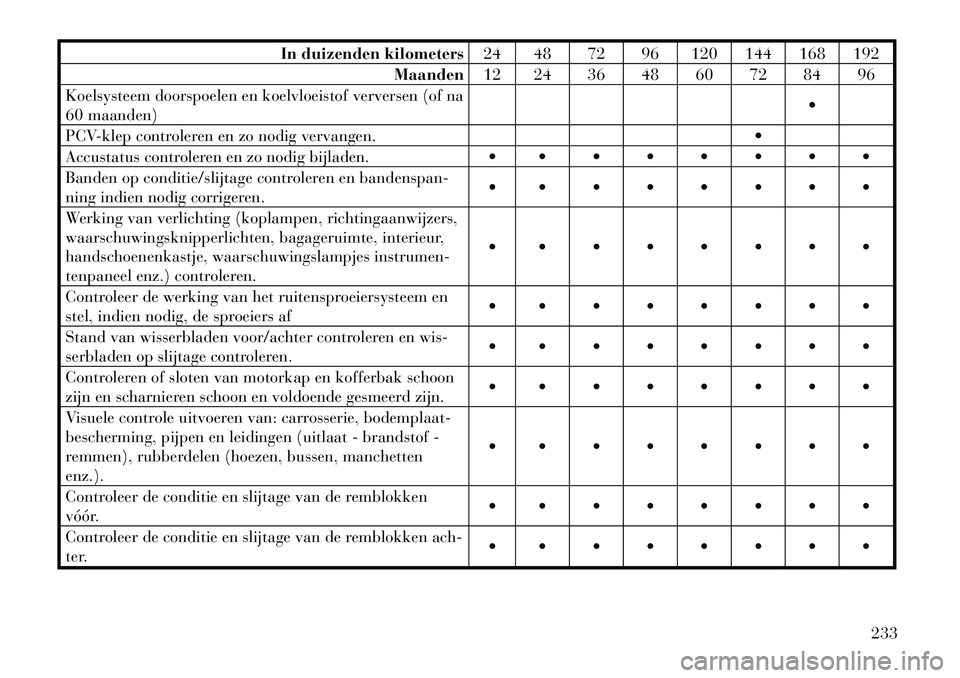

In duizenden kilometers24 48 72 96 120 144 168 192
Maanden 12 24 36 48 60 72 84 96
Koelsysteem doorspoelen en koelvloeistof verversen (of na
60 maanden)
PCV-klep controleren en zo nodig vervangen.
Accustatus controleren en zo nodig bijladen.
Banden op conditie/slijtage controleren en bandenspan-
ning indien nodig corrigeren.
Werking van verlichting (koplampen, richtingaanwijzers,
waarschuwingsknipperlichten, bagageruimte, interieur,
handschoenenkastje, waarschuwingslampjes instrumen-
tenpaneel enz.) controleren.
Controleer de werking van het ruitensproeiersysteem en
stel, indien nodig, de sproeiers af
Stand van wisserbladen voor/achter controleren en wis-
serbladen op slijtage controleren.
Controleren of sloten van motorkap en kofferbak schoon
zijn en scharnieren schoon en voldoende gesmeerd zijn.
Visuele controle uitvoeren van: carrosserie, bodemplaat-
bescherming, pijpen en leidingen (uitlaat - brandstof -
remmen), rubberdelen (hoezen, bussen, manchetten
enz.).
Controleer de conditie en slijtage van de remblokken
vóór.
Controleer de conditie en slijtage van de remblokken ach-
ter.
233
