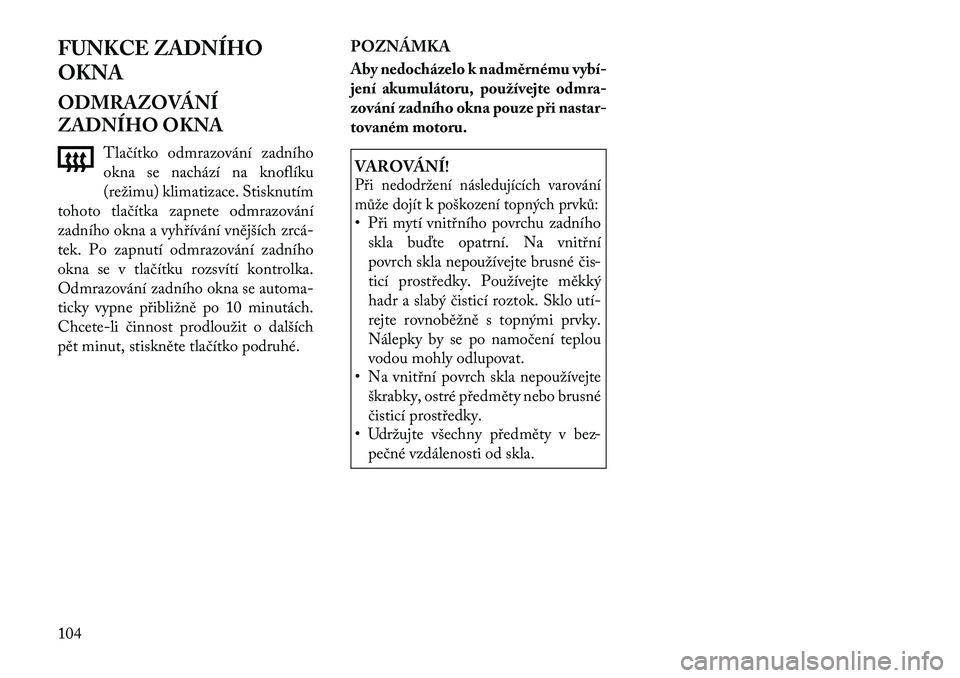

FUNKCE ZADNÍHO
OKNA
ODMRAZOVÁNÍ
ZADNÍHO OKNATlačítko odmrazování zadního
okna se nachází na knoflíku
(režimu) klimatizace. Stisknutím
tohoto tlačítka zapnete odmrazování
zadního okna a vyhřívání vnějších zrcá

4

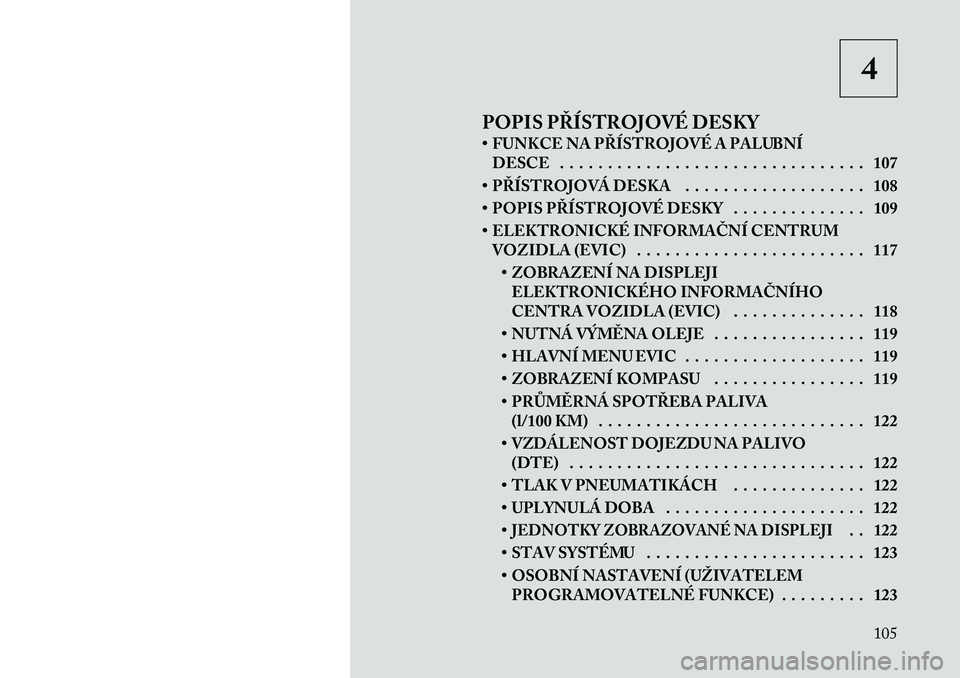

POPIS PŘÍSTROJOVÉ DESKY
• FUNKCE NA PŘÍSTROJOVÉ A PALUBNÍ DESCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
• PŘÍSTROJOVÁ DESKA . . . . . . . . . . . . . . . . . . . 108
• POPIS PŘÍSTROJOVÉ DESKY . . . . . . . . . . . . . . 109
• ELEKTRONICKÉ INFORMAČNÍ CENTRUM VOZIDLA (EVIC) . . . . . . . . . . . . . . . . . . . . . . . . 117
• ZOBRAZENÍ NA DISPLEJI ELEKTRONICKÉHO INFORMAČNÍHO
CENTRA VOZIDLA (EVIC) . . . . . . . . . . . . . . 118
• NUTNÁ VÝMĚNA OLEJE . . . . . . . . . . . . . . . . 119
• HLAVNÍ MENU EVIC . . . . . . . . . . . . . . . . . . . 119
• ZOBRAZENÍ KOMPASU . . . . . . . . . . . . . . . . 119
• PRŮMĚRNÁ SPOTŘEBA PALIVA (l/100 KM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
• VZDÁLENOST DOJEZDU NA PALIVO (DTE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
• TLAK V PNEUMATIKÁCH . . . . . . . . . . . . . . 122
• UPLYNULÁ DOBA . . . . . . . . . . . . . . . . . . . . . 122
•
JEDNOTKY ZOBRAZOVANÉ NA DISPLEJI
. . 122
• STAV SYSTÉMU . . . . . . . . . . . . . . . . . . . . . . . 123
• OSOBNÍ NASTAVENÍ (UŽIVATELEM PROGRAMOVATELNÉ FUNKCE) . . . . . . . . . 123
105

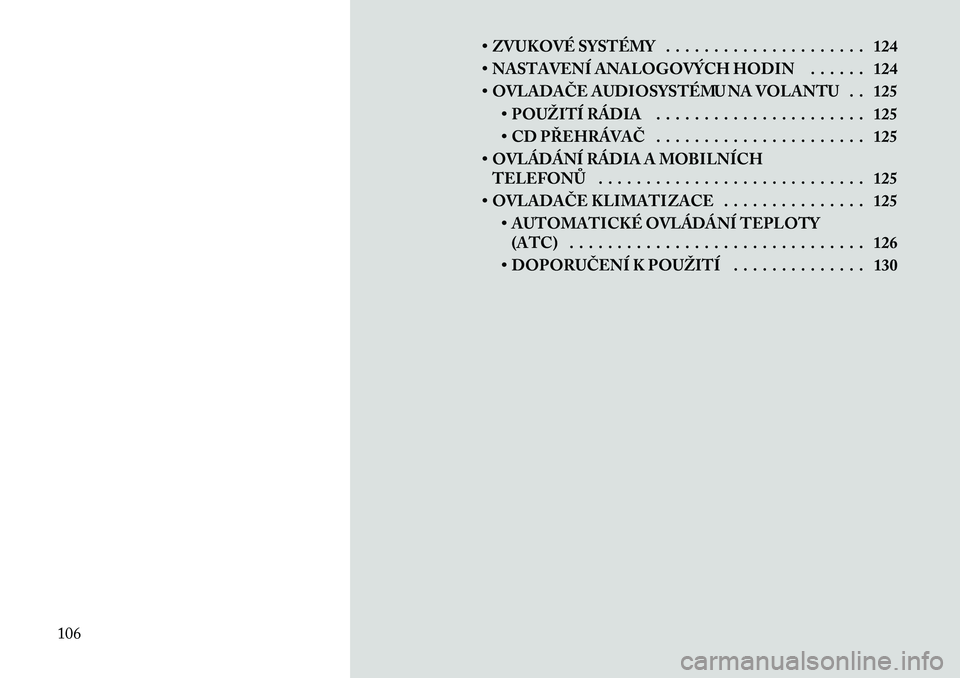

• ZVUKOVÉ SYSTÉMY . . . . . . . . . . . . . . . . . . . . . 124
• NASTAVENÍ ANALOGOVÝCH HODIN . . . . . . 124
• OVLADAČE AUDIOSYSTÉMU NA VOLANTU . . 125• POUŽITÍ RÁDIA . . . . . . . . . . . . . . . . . . . . . . 125
• CD PŘEHRÁVAČ . . . . . . . . . . . . . . . . . . . . . . 125
• OVLÁDÁNÍ RÁDIA A MOBILNÍCH TELEFONŮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
• OVLADAČE KLIMATIZACE . . . . . . . . . . . . . . . 125 • AUTOMATICKÉ OVLÁDÁNÍ TEPLOTY(ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
• DOPORUČENÍ K POUŽITÍ . . . . . . . . . . . . . . 130
106

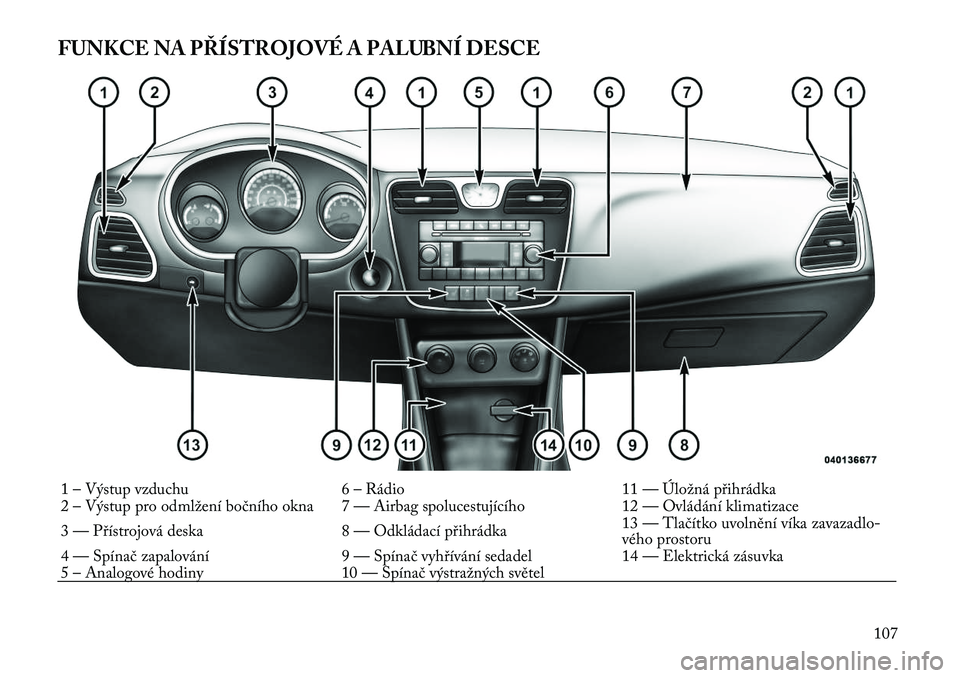

FUNKCE NA PŘÍSTROJOVÉ A PALUBNÍ DESCE1 – Výstup vzduchu6 – Rádio11 — Úložná přihrádka
2 – Výstup pro odmlžení bočního okna 7 — Airbag spolucestujícího 12 — Ovládání klimatizace
3 — Přístrojová deska 8 — Odkládací přihrádka13 — Tlačítko uvolnění víka zavazad
lo-
vého prostoru
4 — Spína č zapalování 9 — Spínač vyhřívání sedadel 14 — Elektrická zásuvka
5 – Analogové hodiny 10 — Spínač výstražných světel
107

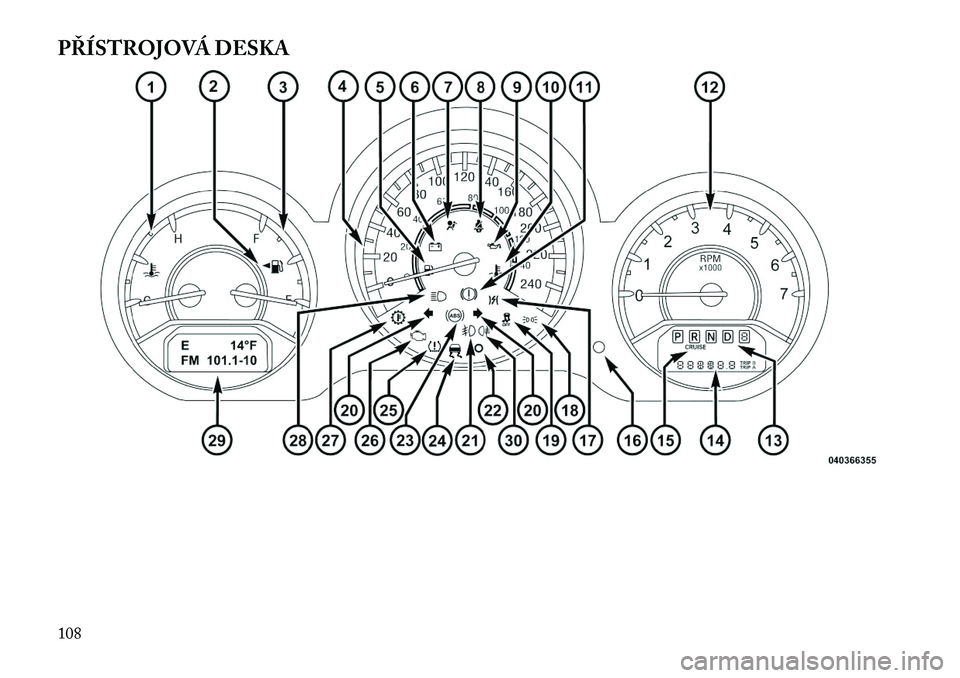

PŘÍSTROJOVÁ DESKA108

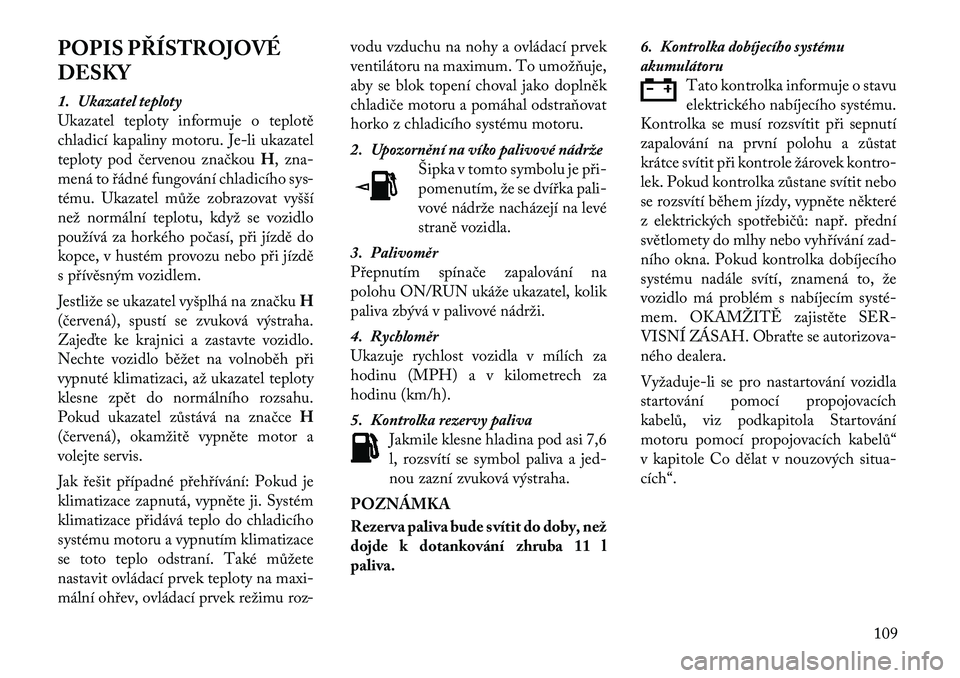

POPIS PŘÍSTROJOVÉ
DESKY
1. Ukazatel teploty
Ukazatel teploty informuje o teplotě
chladicí kapaliny motoru.Je-li ukazatel
teploty pod červenou značkou H, zna-
mená to řádné fungování chladicího sys -
tému. Ukazatel může zobrazovat vyšší
než normální teplotu, když se vozidlo
používá za horkého počasí, při jízdě do
kopce, v hustém provozu nebo při jízdě
s přívěsným vozidlem.
Jestliže se ukazatel vyšplhá na značku H
(červená), spustí se zvuková výstraha.
Zajeďte ke krajnici a zastavte vozidlo.
Nechte vozidlo běžet na volnoběh při
vypnuté klimatizaci, až ukazatel teploty
klesne zpět do normálního rozsahu.
Pokud ukazatel zůstává na značce H
(červená), okamžitě vypněte motor a
volejte servis.
Jak řešit případné přehřívání: Pokud je
klimatizace zapnutá, vypněte ji. Systém
klimatizace přidává teplo do chladicího
systému motoru a vypnutím klimatizace
se toto teplo odstraní. Také můžete
nastavit ovládací prvek teploty na maxi-
mální ohřev, ovládací prvek režimu roz -vodu vzduchu na nohy a ovládací prvek
ventilátoru na maximum. To
umožňuje,
aby se blok topení choval jako doplněk
chladiče motoru a pomáhal odstraňovat
horko z chladicího systému motoru.
2. U\bozornění na víko palivové nádrže Šipka v tomto symbolu je při

pomenutím, že se dvířka pali-
vové nádrže nacházejí na levé
straně vozidla.
3. Palivoměr
Přepnutím spínače zapalování na
polohu ON/RUN ukáže ukazatel, kolik
paliva zbývá v palivové nádrži.
4. Rychloměr
Ukazuje rychlost vozidla v mílích za
hodinu (MPH) a v kilometrech za
hodinu (km/h).
5. Kontrolka rezervy paliva Jakmile klesne hladina pod asi 7,6
l, rozsvítí se symbol paliva a jed-
nou zazní zvuková výstraha.
POZNÁMKA
Rezerva paliva bude svítit do doby, než
dojde k dotankování zhruba 11 l
paliva. 6. Kontrolka dobíjecího systému
akumulátoru
Tato kontrolka informuje o stavu
elektrického nabíjecího systému.
Kontrolka se musí rozsvítit při sepnutí
zapalování na první polohu a zůstat
krátce svítit při kontrole žárovek kontro-
lek. Pokud kontrolka zůstane svítit nebo
se rozsvítí během jízdy, vypněte některé
z elektrických spotřebičů: např. přední
světlomety do mlhy nebo vyhřívání za d-
ního okna. Pokud kontrolka dobíjecího
systému nadále svítí, znamená to, že
vozidlo má problém s nabíjecím systé-
mem. OKAMŽITĚ zajistěte SER -
VISNÍ ZÁSAH. Ob raťte se autorizova-
ného dealera.
Vyžaduje-li se pro nastartování vozidla
startování pomocí propojovacích
kab elů, viz podkapitola Startování
motoru pomocí propojovacích kabelů“
v kapitole Co dělat v nouzových s itua-
cích“.
109

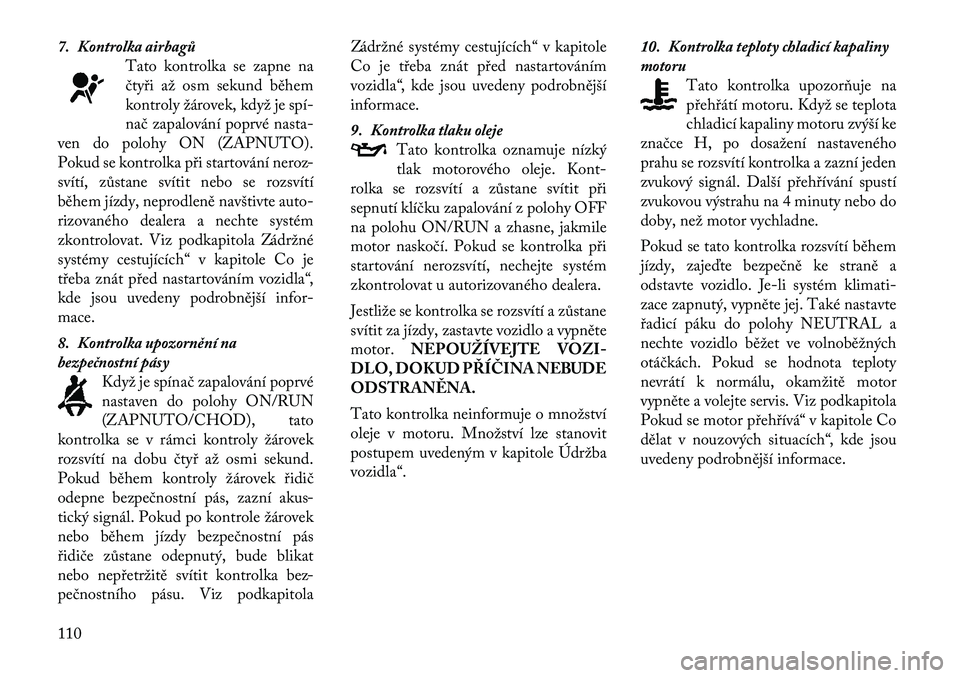

7. Kontrolka airba\fůTato kontrolka se zapne na
čtyři až osm sekund během
kontroly žárovek, když je spí

11. Kontrolka brzdTato kontrolka informuje o růz -
ných funkcích brzd včetněhla-
diny brzdové kapaliny a aktivace
parkovací brzdy. Pokud kontrolka brzd
svítí, může to znamenat, že byla
zatažena parkovací brzda, že je brzdová
kapalina na nízké hladině nebo problém
protiblokovacího brzdového systému.
Tento dvojitý brzdový systém nabízí
rezervní brzdnou kapacitu v případě
závady části hydraulického systému.
Závada v některé z polovin dvojitého
brzdového systému je indikována kont-
rolkou brzd, která se zapne, když hla-
dina brzdové kapaliny v hlavním válci
klesne pod specifikovanou hladinu.
Tato kontrolka bude svítit, dokud pří

čina nebude odstraněna.
POZNÁMKA
Při prudkém zatáčení kontrolka může
krátce bliknout, když hladina kapaliny
zakolísá. Nechte vozidlo prohlédnout
v servisním středisku a nechte zkont-
rolovat hladinu brzdové kapaliny.
B ude-li indikována porucha brzd, je
nutné neprod leně provést opravu.
UPOZORNĚNÍ!
Jízda vozidlem, když svítí kontrolka
brzd, je nebezpečná. Mohlo dojít
k selhání části brzdového systému.
Brzdná dráha vozidla bude delší. Může
dojít k nehodě. Nechte ihned vozidlo
zkontrolovat.
Vozidla vybavená protiblokovacím brz -
dovým systémem (ABS) jsou vybavena i
elektronickým roz dělovačem brzdného
účinku (EBD). Při závadě systému EBD
se kontrolka brzd rozsvítí společně
s kontrolkou systému ABS. Je nutná
okamžitá oprava systému ABS.
Činnost kontrolky brzd lze zkontrolovat
nastavením spínače zapalování z polohy
OFF (VYPNUTO) do polohy ON/
RUN (ZAPNUTO/CHOD). Kont-
rolka by měla svítit asi tři sekundy. Pak
by měla zhasnout, není

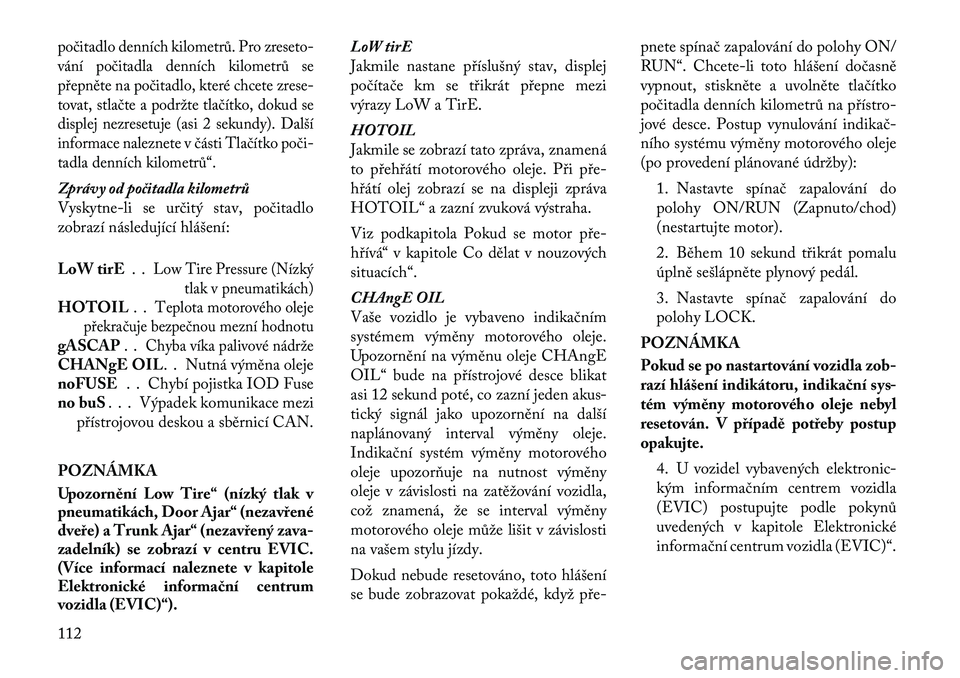

počitadlo denních kilometrů. Pro zreseto-
vání p očitadla denních kilometrů se
přepněte na počitadlo, které chcete zres e-
tovat, stla čte a podržte tlačítko, dokud se
displej nezresetuje (asi 2 sekundy). Další
informace naleznete v části Tlačítko poč i-
tadla denních kilometrů“.Zprávy od \bočitadla kilometrů
Vyskytne-li se určitý stav, počitadlo
zobrazí následující hlášení:
LoW tirE . .
Low Tire Pressure (Nízký
tlak v pneumatikách)
HOTOIL . .
Teplota motorového oleje
překračuje bezpečnou mezní hodnotu
gASCAP . .
Chyba víka palivové nádrže
CHANgE OIL . . Nutná výměna oleje
noFUSE . . Chybí pojistka IOD Fuse
no buS . . . Výpadek komunikace mezi
přístrojovou deskou a sběrnicí CAN.
POZNÁMKA
Upozorn\bní Low Tire“ (nízký tlak v
pneumatikách, Door Ajar“ (nezavřené
dveře) a Trunk Ajar“ (nezavřený zava-
zadelník) se zobrazí v centru EVIC.
(Více informací naleznete v kapitole
Elektronické informační centrum
vozidla (EVIC)“). LoW tirE
Jakmile nastane příslušný stav, displej
počítače km se třikrát přepne mezi
výrazy LoW a TirE.
HOTOIL
Jakmile se zobrazí tato zpráva, znamená
to přehřátí motorového oleje. Při pře

hřátí olej zobrazí se na displeji zpráva
HOTOIL“ a zazní zvuková výstraha.
Viz podkapitola Pokud se motor pře

hřívá“ v kapitole Co dělat v nouzových
situacích“.
CHAngE OIL
Vaše vozidlo je vybaveno indikačním
systémem výměny motorového oleje.
Upozornění na výměnu oleje CHAngE
OIL“ bude na přístrojové desce blikat
asi 12 sekund poté, co zazní jeden akus
-
tický signál jako upoz ornění na další
naplánovaný interval výměny oleje.
Indikační systém výměny motorového
oleje upozorňuje na nutnost výměny
oleje v závislosti na zatěžování vozidla,
což znamená, že se interval výměny
motorového oleje může lišit v závislosti
na vašem stylu jízdy.
Dokud nebude resetováno, toto hlášení
se bude zobrazovat pokaždé, když pře
pnete spínač zapalování do polohy ON/
RUN“.
Chcete-li toto hlášení dočasně
vypnout, stiskněte a uvolněte tlačítko
počitadla denních kilometrů na přístro

jové desce. Postup vynulování indikač

ního systému výměny motorového oleje
(po provedení plánované údržby):
1. Nastavte spínač zapalování do
polohy ON/RUN (Zapnuto/chod)
(nestartujte motor).
2. Během 10 sekund třikrát pomalu
úplně sešlápněte plynový pedál.
3. Nastavte spínač zapalování do
polohy LOCK.
POZNÁMKA
Pokud se po nastartování vozidla zob-
razí hlášení indikátoru, indikační sys-
tém vým\bny motorového oleje nebyl
resetován. V případ\b potře\fy postup
opakujte.
4. U vozidel vybavených elektronic -
kým informa čním centrem vozidla
(EVIC) postupujte podle pokynů
uvedených v kapitole Elektronické
informační centrum vozidla (EVIC)“.
112

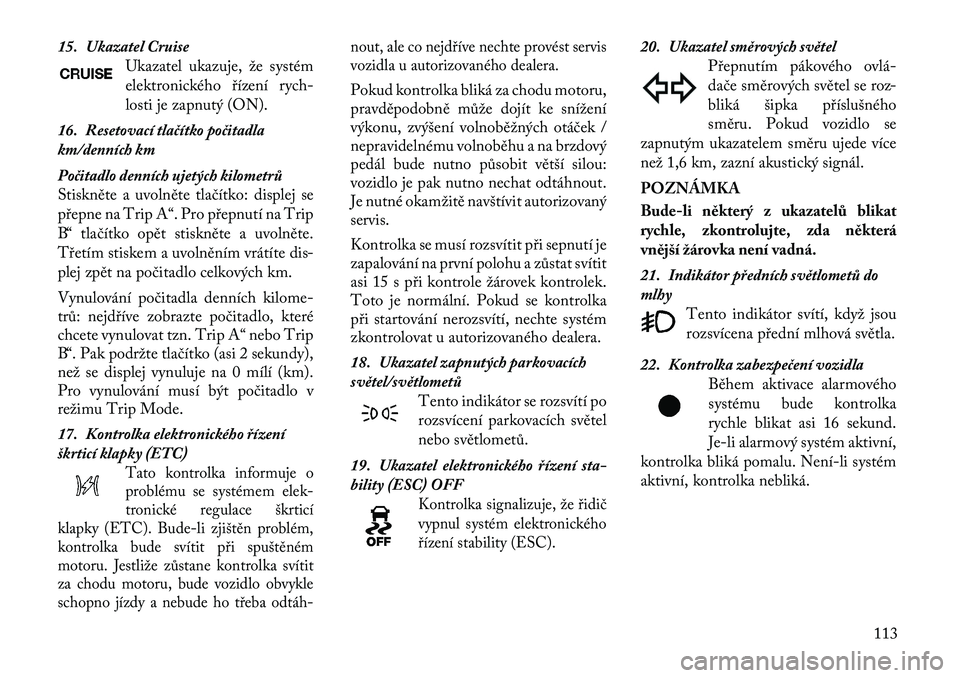

15. Ukazatel CruiseUkazatel ukazuje, že systém
elektronického řízení rych -
losti je zapnutý (ON).
16. Resetovací tlačítko \bočitadla
km/denních km
Počitadlo denních ujetých kilometrů
Stiskněte a uvolněte tlačítko: displej se
přepne na Trip A“. Pro přepnutí na Trip
B“ tlačítko opět stiskněte a uvolněte.
Třetím stiskem a uvolněním vrátíte dis -
plej z pět na počitadlo celkových km.
Vynulování počitadla denních kilome-
trů: nejdříve zobrazte počitadlo, které
chcete vynulovat tzn. Trip A“ nebo Trip
B“. Pak podržte tlačítko (asi 2 sekundy),
než se displej vynuluje na 0 mílí (km).
Pro vynulování musí být počitadlo v
režimu Trip Mode.
17. Kontrolka elektronického řízení
škrticí klapky (ETC)
Tato kontrolka informuje o
problému se systémem elek -
tronické regulace škrticí
klapky (ETC). Bude-li z jištěn problém,
kontrolka bude svítit při spuštěném
motoru. Jestliže zůstane kontrolka svítit
za chodu motoru, bude vozidlo obvykle
schopno jízdy a nebude ho třeba odtáh -nout, ale co
nejdříve nechte provést servis
vozidla u autorizovaného dealera.
Pokud kontrolka bliká za chodu motoru,
pravděpodobně může dojít ke snížení
výkonu, zvýšení volnoběžných otáček /
nepravidelnému volnoběhu a na brzdový
pedál bude nutno působit větší silou:
vozidlo je pak nutno nechat odtáhnout.
Je nutné okamžitě navštívit autorizovaný
servis.
Kontrolka se musí rozsvítit při sepnutí je
zapalování na první polohu a zůstat svítit
asi 15 s při kontrole žárovek kontrolek.
Toto je normální. Pokud se kontrolka
při startování nerozsvítí, nechte systém
zkontrolovat u autorizovaného dealera.
18. Ukazatel zapnutých parkovacích
světel/světlometů
Tento indikátor se rozsvítí po
rozsvícení parkovacích světel
nebo světlometů.
19. Ukazatel elektronického řízení sta-
bility (ESC) OFF
Kontrolka signalizuje, že řidič
vypnul systém elektronického
řízení stability (ESC).
20. Ukazatel směrových světel Přepnutím pákového ovlá
