Lancia Lybra 2004 Libretto Uso Manutenzione (in Italian)

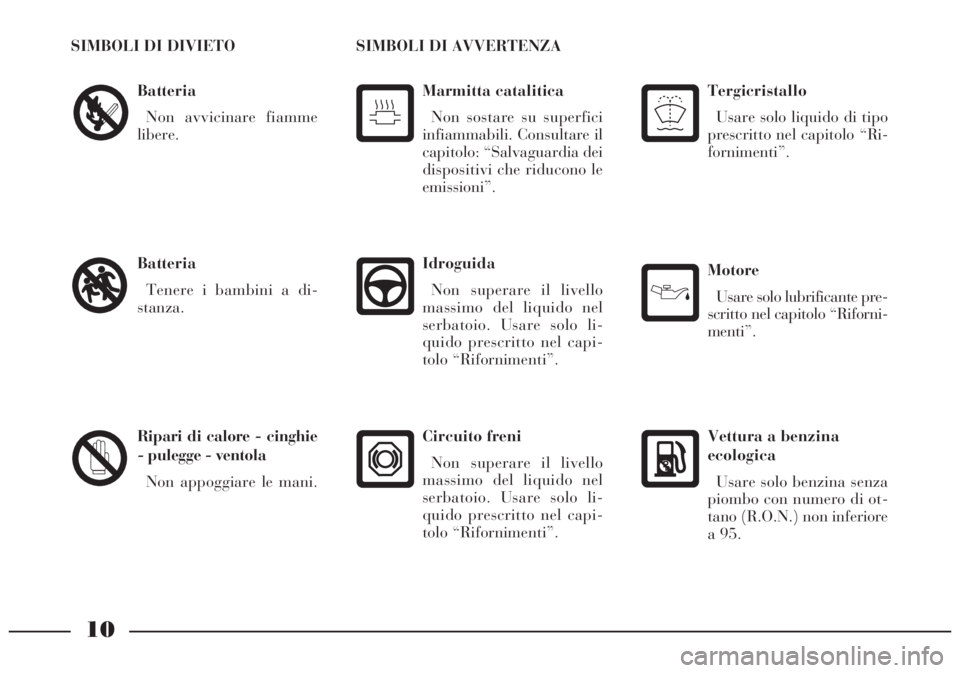

10
Batteria
Non avvicinare fiamme
libere.
Batteria
Tenere i bambini a di-
stanza.
Ripari di calore - cinghie
- pulegge - ventola
Non appoggiare le mani.
SIMBOLI DI DIVIETO
Idroguida
Non superare il livello
massimo del liquido nel
serbatoio. Usare solo li-
quido prescritto nel capi-
tolo “Rifornimenti”.
Marmitta catalitica
Non sostare su superfici
infiammabili. Consultare il
capitolo: “Salvaguardia dei
dispositivi che riducono le
emissioni”.
SIMBOLI DI AVVERTENZA
Motore
Usare solo lubrificante pre-
scritto nel capitolo “Riforni-
menti”.
Vettura a benzina
ecologica
Usare solo benzina senza
piombo con numero di ot-
tano (R.O.N.) non inferiore
a 95.
Tergicristallo
Usare solo liquido di tipo
prescritto nel capitolo “Ri-
fornimenti”.
Circuito freni
Non superare il livello
massimo del liquido nel
serbatoio. Usare solo li-
quido prescritto nel capi-
tolo “Rifornimenti”.

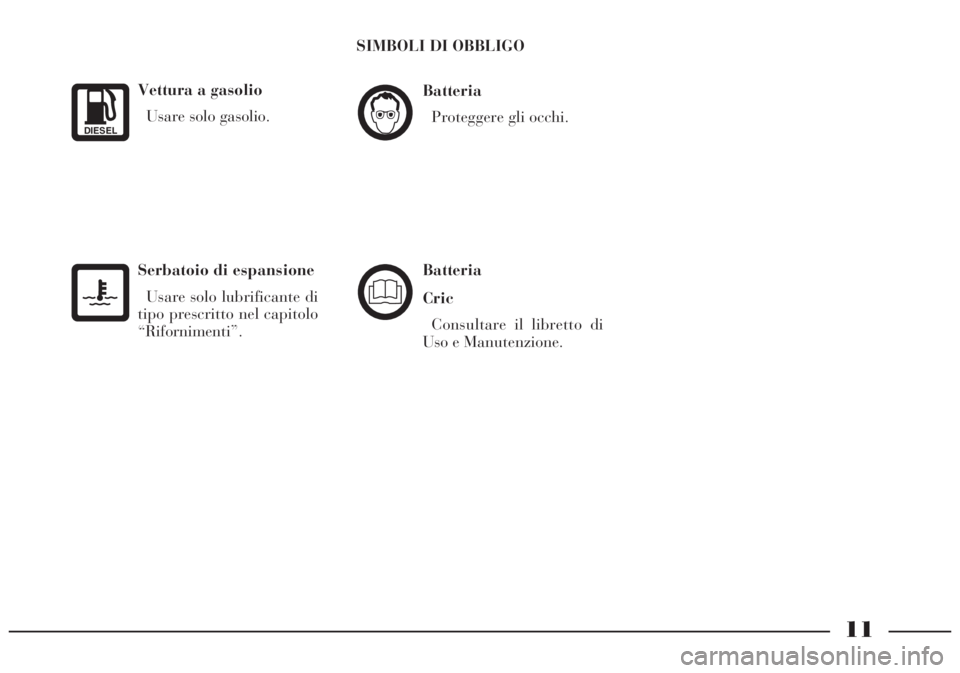

11
Vettura a gasolio
Usare solo gasolio.
DIESEL
Serbatoio di espansione
Usare solo lubrificante di
tipo prescritto nel capitolo
“Rifornimenti”.
Batteria
Proteggere gli occhi.
Batteria
Cric
Consultare il libretto di
Uso e Manutenzione.
SIMBOLI DI OBBLIGO

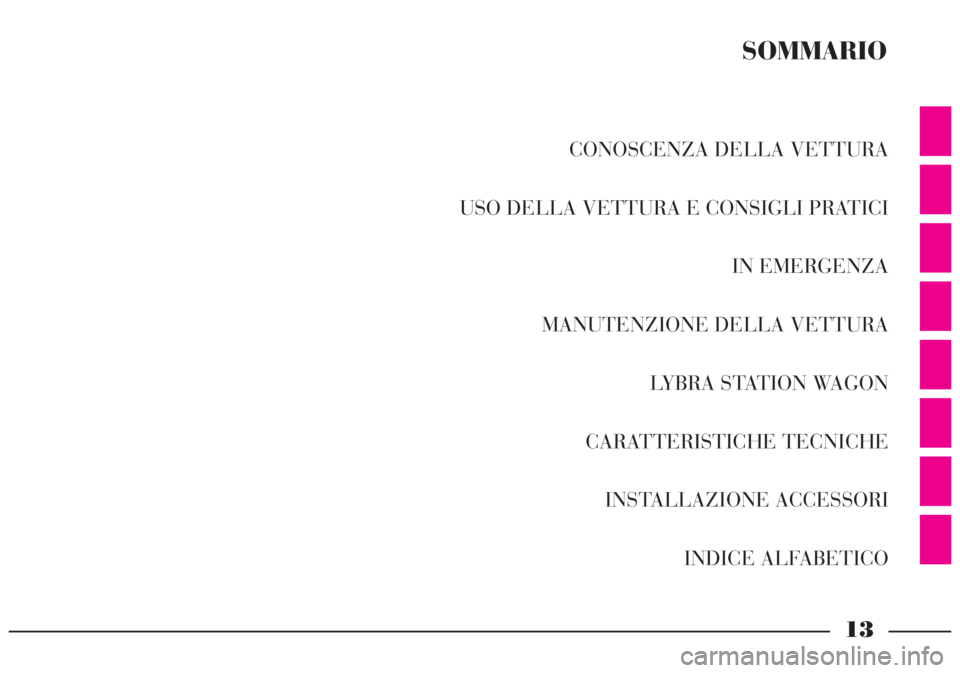

13
CONOSCENZA DELLA VETTURA
USO DELLA VETTURA E CONSIGLI PRATICI
IN EMERGENZA
MANUTENZIONE DELLA VETTURA
LYBRA STATION WAGON
CARATTERISTICHE TECNICHE
INSTALLAZIONE ACCESSORI
INDICE ALFABETICO
SOMMARIO

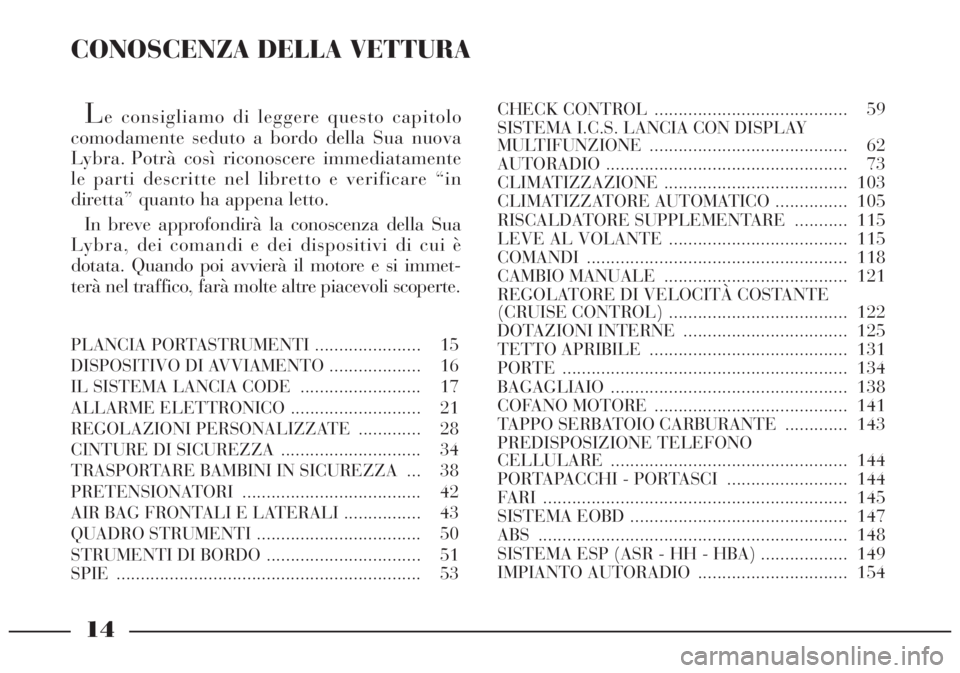

CONOSCENZA DELLA VETTURA
Le consigliamo di leggere questo capitolo
comodamente seduto a bordo della Sua nuova
Lybra. Potrà così riconoscere immediatamente
le parti descritte nel libretto e verificare “in
diretta” quanto ha appena letto.
In breve approfondirà la conoscenza della Sua
Lybra, dei comandi e dei dispositivi di cui è
dotata. Quando poi avvierà il motore e si immet-
terà nel traffico, farà molte altre piacevoli scoperte.
PLANCIA PORTASTRUMENTI ...................... 15
DISPOSITIVO DI AVVIAMENTO ................... 16
IL SISTEMA LANCIA CODE ......................... 17
ALLARME ELETTRONICO ........................... 21
REGOLAZIONI PERSONALIZZATE ............. 28
CINTURE DI SICUREZZA ............................. 34
TRASPORTARE BAMBINI IN SICUREZZA ... 38
PRETENSIONATORI ..................................... 42
AIR BAG FRONTALI E LATERALI ................ 43
QUADRO STRUMENTI .................................. 50
STRUMENTI DI BORDO ................................ 51
SPIE ............................................................... 53CHECK CONTROL ........................................ 59
SISTEMA I.C.S. LANCIA CON DISPLAY
MULTIFUNZIONE ......................................... 62
AUTORADIO .................................................. 73
CLIMATIZZAZIONE ...................................... 103
CLIMATIZZATORE AUTOMATICO ............... 105
RISCALDATORE SUPPLEMENTARE ........... 115
LEVE AL VOLANTE ..................................... 115
COMANDI ...................................................... 118
CAMBIO MANUALE ...................................... 121
REGOLATORE DI VELOCITÀ COSTANTE
(CRUISE CONTROL) ..................................... 122
DOTAZIONI INTERNE .................................. 125
TETTO APRIBILE ......................................... 131
PORTE ........................................................... 134
BAGAGLIAIO ................................................. 138
COFANO MOTORE ........................................ 141
TAPPO SERBATOIO CARBURANTE ............. 143
PREDISPOSIZIONE TELEFONO
CELLULARE ................................................. 144
PORTAPACCHI - PORTASCI ......................... 144
FARI ............................................................... 145
SISTEMA EOBD ............................................. 147
ABS ................................................................ 148
SISTEMA ESP (ASR - HH - HBA) .................. 149
IMPIANTO AUTORADIO ............................... 154
14

15

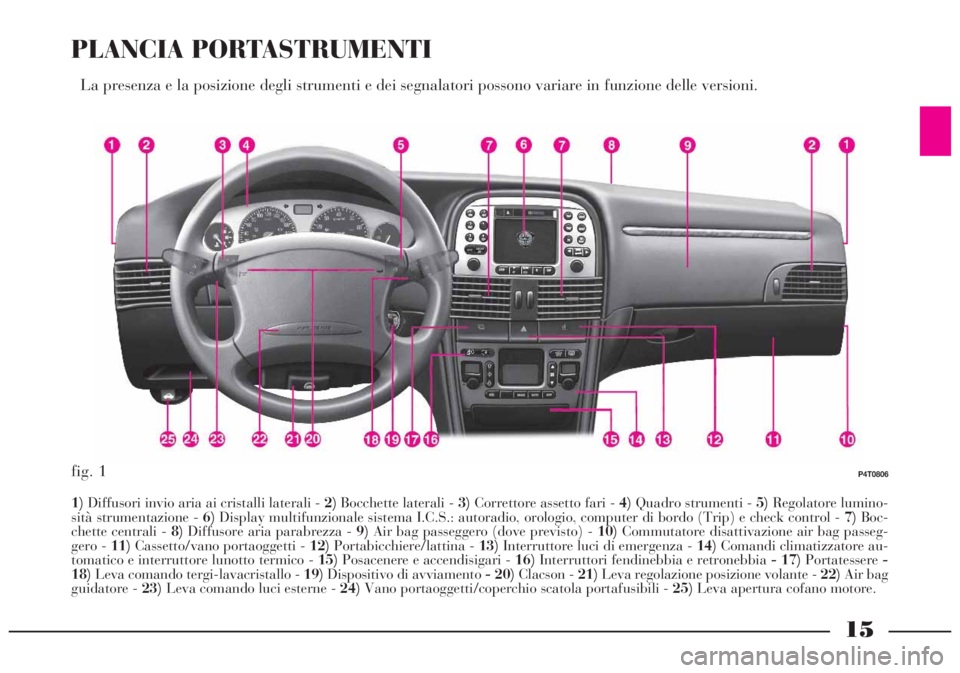

PLANCIA PORTASTRUMENTI
La presenza e la posizione degli strumenti e dei segnalatori possono variare in funzione delle versioni.
1)Diffusori invio aria ai cristalli laterali -2)Bocchette laterali - 3)Correttore assetto fari - 4)Quadro strumenti -5)Regolatore lumino-
sità strumentazione - 6)Display multifunzionale sistema I.C.S.: autoradio, orologio, computer di bordo (Trip) e check control - 7)Boc-
chette centrali - 8)Diffusore aria parabrezza - 9)Air bag passeggero (dove previsto) - 10)Commutatore disattivazione air bag passeg-
gero - 11)Cassetto/vano portaoggetti - 12)Portabicchiere/lattina - 13)Interruttore luci di emergenza - 14)Comandi climatizzatore au-
tomatico e interruttore lunotto termico - 15)Posacenere e accendisigari - 16)Interruttori fendinebbia e retronebbia- 17) Portatessere-
18)Leva comando tergi-lavacristallo -19)Dispositivo di avviamento - 20)Clacson - 21)Leva regolazione posizione volante - 22)Air bag
guidatore - 23)Leva comando luci esterne - 24)Vano portaoggetti/coperchio scatola portafusibili - 25)Leva apertura cofano motore.
P4T0806fig. 1

16

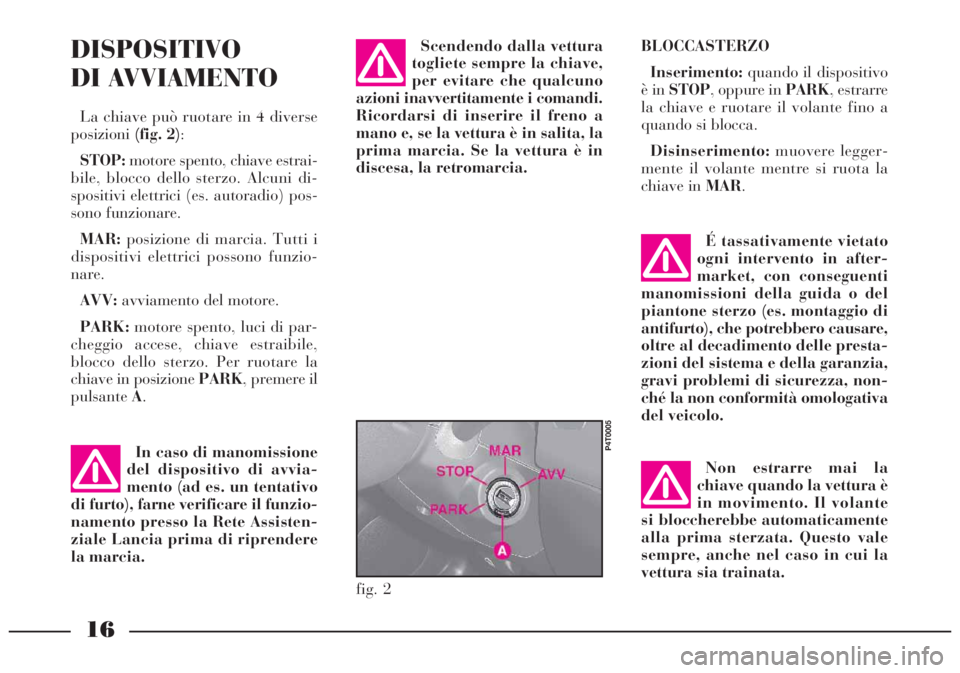

DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 4 diverse
posizioni(fig. 2):
STOP:motore spento, chiave estrai-
bile, blocco dello sterzo. Alcuni di-
spositivi elettrici (es. autoradio) pos-
sono funzionare.
MAR:posizione di marcia. Tutti i
dispositivi elettrici possono funzio-
nare.
AVV:avviamento del motore.
PARK:motore spento, luci di par-
cheggio accese, chiave estraibile,
blocco dello sterzo. Per ruotare la
chiave in posizione PARK, premere il
pulsanteA.BLOCCASTERZO
Inserimento:quando il dispositivo
è in STOP, oppure in PARK, estrarre
la chiave e ruotare il volante fino a
quando si blocca.
Disinserimento:muovere legger-
mente il volante mentre si ruota la
chiave in MAR.
fig. 2
P4T0005In caso di manomissione
del dispositivo di avvia-
mento (ad es. un tentativo
di furto), farne verificare il funzio-
namento presso la Rete Assisten-
ziale Lancia prima di riprendere
la marcia.
Scendendo dalla vettura
togliete sempre la chiave,
per evitare che qualcuno
azioni inavvertitamente i comandi.
Ricordarsi di inserire il freno a
mano e, se la vettura è in salita, la
prima marcia. Se la vettura è in
discesa, la retromarcia.
Non estrarre mai la
chiave quando la vettura è
in movimento. Il volante
si bloccherebbe automaticamente
alla prima sterzata. Questo vale
sempre, anche nel caso in cui la
vettura sia trainata.É tassativamente vietato
ogni intervento in after-
market, con conseguenti
manomissioni della guida o del
piantone sterzo (es. montaggio di
antifurto), che potrebbero causare,
oltre al decadimento delle presta-
zioni del sistema e della garanzia,
gravi problemi di sicurezza, non-
ché la non conformità omologativa
del veicolo.

Al fine di garantire la
perfetta efficienza dei di-
spositivi elettronici all’in-
terno delle chiavi, è necessario evi-
tare di lasciare le stesse esposte di-
rettamente ai raggi solari e/o sot-
toporle ad urti violenti.

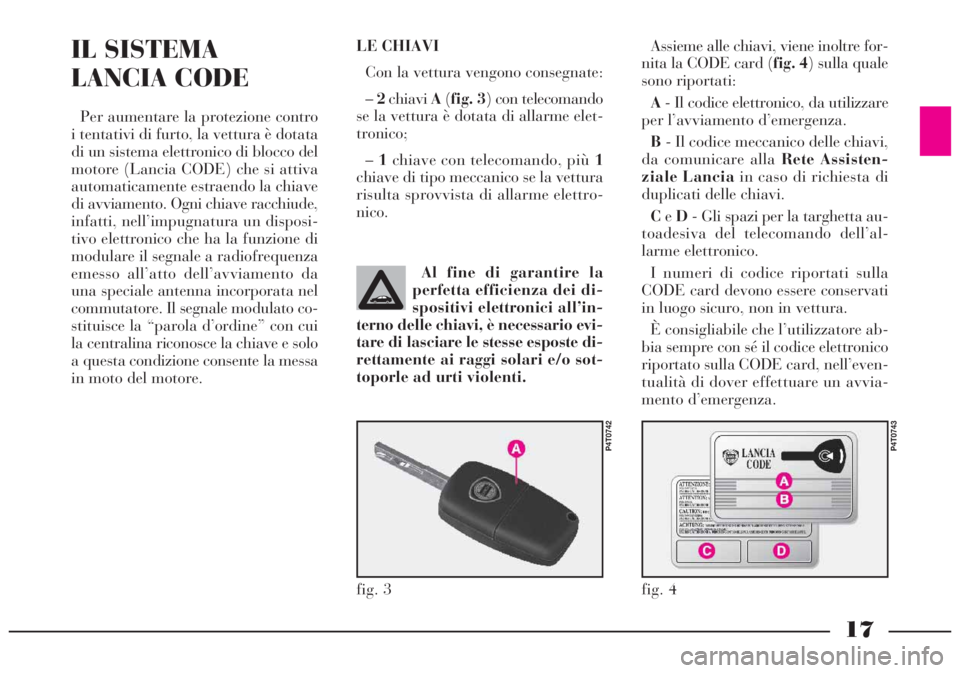

IL SISTEMA
LANCIA CODE
Per aumentare la protezione contro
i tentativi di furto, la vettura è dotata
di un sistema elettronico di blocco del
motore (Lancia CODE) che si attiva
automaticamente estraendo la chiave
di avviamento. Ogni chiave racchiude,
infatti, nell’impugnatura un disposi-
tivo elettronico che ha la funzione di
modulare il segnale a radiofrequenza
emesso all’atto dell’avviamento da
una speciale antenna incorporata nel
commutatore. Il segnale modulato co-
stituisce la “parola d’ordine” con cui
la centralina riconosce la chiave e solo
a questa condizione consente la messa
in moto del motore.LE CHIAVI
Con la vettura vengono consegnate:
–2chiaviA(fig. 3) con telecomando
se la vettura è dotata di allarme elet-
tronico;
–1chiave con telecomando, più 1
chiave di tipo meccanico se la vettura
risulta sprovvista di allarme elettro-
nico.Assieme alle chiavi, viene inoltre for-
nita la CODE card (fig. 4) sulla quale
sono riportati:
A- Il codice elettronico, da utilizzare
per l’avviamento d’emergenza.
B- Il codice meccanico delle chiavi,
da comunicare alla Rete Assisten-
ziale Lanciain caso di richiesta di
duplicati delle chiavi.
CeD- Gli spazi per la targhetta au-
toadesiva del telecomando dell’al-
larme elettronico.
I numeri di codice riportati sulla
CODE card devono essere conservati
in luogo sicuro, non in vettura.
È consigliabile che l’utilizzatore ab-
bia sempre con sé il codice elettronico
riportato sulla CODE card, nell’even-
tualità di dover effettuare un avvia-
mento d’emergenza.
17
fig. 3
P4T0742
fig. 4
P4T0743

18

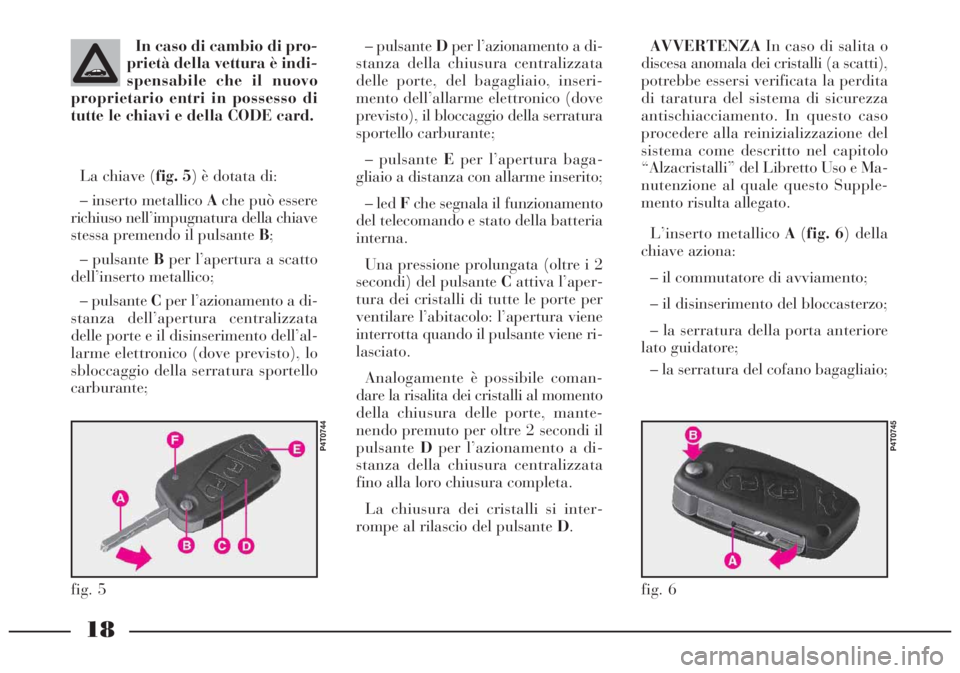

In caso di cambio di pro-
prietà della vettura è indi-
spensabile che il nuovo
proprietario entri in possesso di
tutte le chiavi e della CODE card.AVVERTENZAIn caso di salita o
discesa anomala dei cristalli (a scatti),
potrebbe essersi verificata la perdita
di taratura del sistema di sicurezza
antischiacciamento. In questo caso
procedere alla reinizializzazione del
sistema come descritto nel capitolo
“Alzacristalli” del Libretto Uso e Ma-
nutenzione al quale questo Supple-
mento risulta allegato.
L’inserto metallico A(fig. 6) della
chiave aziona:
– il commutatore di avviamento;
– il disinserimento del bloccasterzo;
– la serratura della porta anteriore
lato guidatore;
– la serratura del cofano bagagliaio; – pulsante Dper l’azionamento a di-
stanza della chiusura centralizzata
delle porte, del bagagliaio, inseri-
mento dell’allarme elettronico (dove
previsto), il bloccaggio della serratura
sportello carburante;
– pulsante Eper l’apertura baga-
gliaio a distanza con allarme inserito;
– led Fche segnala il funzionamento
del telecomando e stato della batteria
interna.
Una pressione prolungata (oltre i 2
secondi) del pulsante Cattiva l’aper-
tura dei cristalli di tutte le porte per
ventilare l’abitacolo: l’apertura viene
interrotta quando il pulsante viene ri-
lasciato.
Analogamente è possibile coman-
dare la risalita dei cristalli al momento
della chiusura delle porte, mante-
nendo premuto per oltre 2 secondi il
pulsanteDper l’azionamento a di-
stanza della chiusura centralizzata
fino alla loro chiusura completa.
La chiusura dei cristalli si inter-
rompe al rilascio del pulsante D. La chiave (fig. 5) è dotata di:
– inserto metallico Ache può essere
richiuso nell’impugnatura della chiave
stessa premendo il pulsante B;
– pulsante Bper l’apertura a scatto
dell’inserto metallico;
– pulsante Cper l’azionamento a di-
stanza dell’apertura centralizzata
delle porte e il disinserimento dell’al-
larme elettronico (dove previsto), lo
sbloccaggio della serratura sportello
carburante;
fig. 5
P4T0744
fig. 6
P4T0745

19

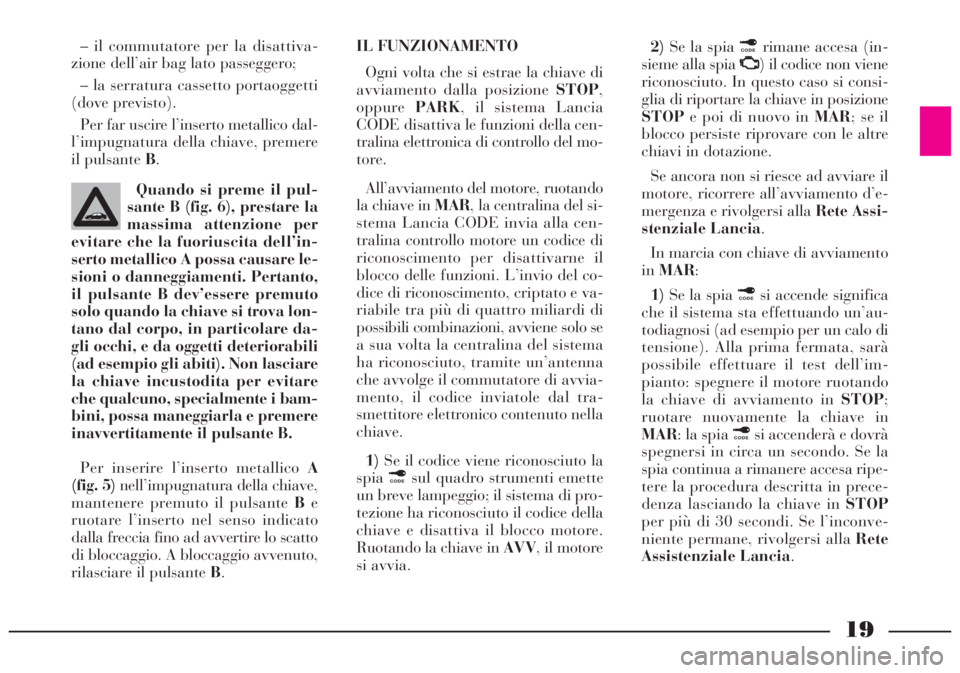

– il commutatore per la disattiva-
zione dell’air bag lato passeggero;
– la serratura cassetto portaoggetti
(dove previsto).
Per far uscire l’inserto metallico dal-
l’impugnatura della chiave, premere
il pulsante B.
Quando si preme il pul-
sante B (fig. 6), prestare la
massima attenzione per
evitare che la fuoriuscita dell’in-
serto metallico A possa causare le-
sioni o danneggiamenti. Pertanto,
il pulsante B dev’essere premuto
solo quando la chiave si trova lon-
tano dal corpo, in particolare da-
gli occhi, e da oggetti deteriorabili
(ad esempio gli abiti). Non lasciare
la chiave incustodita per evitare
che qualcuno, specialmente i bam-
bini, possa maneggiarla e premere
inavvertitamente il pulsante B.2)Se la spia ¢rimane accesa (in-
sieme alla spia U
) il codice non viene
riconosciuto. In questo caso si consi-
glia di riportare la chiave in posizione
STOPe poi di nuovo in MAR; se il
blocco persiste riprovare con le altre
chiavi in dotazione.
Se ancora non si riesce ad avviare il
motore, ricorrere all’avviamento d’e-
mergenza e rivolgersi alla Rete Assi-
stenziale Lancia.
In marcia con chiave di avviamento
inMAR:
1)Se la spia ¢si accende significa
che il sistema sta effettuando un’au-
todiagnosi (ad esempio per un calo di
tensione). Alla prima fermata, sarà
possibile effettuare il test dell’im-
pianto: spegnere il motore ruotando
la chiave di avviamento in STOP;
ruotare nuovamente la chiave in
MAR: la spia ¢si accenderà e dovrà
spegnersi in circa un secondo. Se la
spia continua a rimanere accesa ripe-
tere la procedura descritta in prece-
denza lasciando la chiave in STOP
per più di 30 secondi. Se l’inconve-
niente permane, rivolgersi alla Rete
Assistenziale Lancia.
Per inserire l’inserto metallico A
(fig. 5) nell’impugnatura della chiave,
mantenere premuto il pulsante Be
ruotare l’inserto nel senso indicato
dalla freccia fino ad avvertire lo scatto
di bloccaggio. A bloccaggio avvenuto,
rilasciare il pulsante B.IL FUNZIONAMENTO
Ogni volta che si estrae la chiave di
avviamento dalla posizione STOP,
oppurePARK, il sistema Lancia
CODE disattiva le funzioni della cen-
tralina elettronica di controllo del mo-
tore.
All’avviamento del motore, ruotando
la chiave in MAR, la centralina del si-
stema Lancia CODE invia alla cen-
tralina controllo motore un codice di
riconoscimento per disattivarne il
blocco delle funzioni. L’invio del co-
dice di riconoscimento, criptato e va-
riabile tra più di quattro miliardi di
possibili combinazioni, avviene solo se
a sua volta la centralina del sistema
ha riconosciuto, tramite un’antenna
che avvolge il commutatore di avvia-
mento, il codice inviatole dal tra-
smettitore elettronico contenuto nella
chiave.
1)Se il codice viene riconosciuto la
spia¢sul quadro strumenti emette
un breve lampeggio; il sistema di pro-
tezione ha riconosciuto il codice della
chiave e disattiva il blocco motore.
Ruotando la chiave in AVV, il motore
si avvia.
