Lancia Musa 2007 Notice d'entretien (in French)

MARQUAGE DU CHASSIS
Il est estampillé sur le plancher de l’habitacle, près du siège avant
droit.
On y accède en soulevant la fenêtre spéciale aménagée dans la
moquette et comprend:
❒type du véhicule;
❒numéro progressif de fabrication du châssis.
PLAQUE D’IDENTIFICATION
DE LA PEINTURE DE LA CARROSSERIE
Elle est appliquée sur le capot avant et indique les données suivantes:
A - Fabricant de la peinture.
B - Désignation de la couleur.
C - Code Lancia de la couleur.
D - Code de la couleur pour retouches ou réfections de peinture.
MARQUAGE DU MOTEUR
Le marquage du moteur est estampillé sur le bloc moteur côté
habitacle et fournit le type et le numéro progressif de fabrication.
320
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
L0D0228m
L0D0227m

CODES MOTEURS - VERSIONS CARROSSERIE
Versions
1.48V(◊)
1.416V
1.416VDual FuNction System
1.3 Multijet 70Ch
1.3 Multijet 70 Ch Dual FuNction System
1.3 Multijet 90Ch
1.3 Multijet 90 Ch Dual FuNction System
1.9 Multijet
(◊) Modèle moteur prévu seulement pour certains versions/marchés
(*) Version avec DPF
321
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Code type moteur
350A1000
843A1000
843A1000
188A9000
188A9000
199A3000
199A3000
188B2000Code carrosserie
350 AXF1A 08CL
350 AXA1B 07 CL
350 AXA11 04 CL
350 AXBIA 01 BL
350 AXB11 05 BL
350 AXG1A 09 NL (4 places)
350 AXG1A 09 ML (5 places)
350 AXG1A 09 TL (4 places) (*)
350 AXG1A 09 SL (5 places) (*)
350 AXG11 09 HL (4 places)
350 AXG11 09 GL (5 places)
350 AXG1A 02 GL

322
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
1.9 Multijet
188B2000
Diesel
4 en ligne
2
82 x 90,4
1910
18±1
74
100
4000
260
26,4
2000
–
Gazole pour
transport
automobile
(Spécification
EN590) 1.3 Multijet 90Ch
199A3000
Diesel
4 en ligne
4
69,6 x 82
1248
17,6±0,4
66
90
4000
200
20
1750
–
Gazole pour
transport
automobile
(Spécification
EN590)
MOTEUR
GENERALITES
Code type
Cycle
Nombre et position des cylindres
Nombre valves par cylindres
Diamètre et course
des pistons mm
Cylindrée totale cm3
Rapport de compression
Puissance maxi (CEE) kW
Ch
régime correspondant: tours/min
Couple maxi (CEE) Nm
kgm
régime correspondant: tours/min
Bougies d’allumage
Carburant
(◊) Modèle moteur prévu seulement pour certains versions/marchés
1.3 Multijet 70Ch
188A9000
Diesel
4 en ligne
4
69,6 x 82
1248
18±0,4
51
70
4000
180
18,3
1750
–
Gazole pour
transport
automobile
(Spécification
EN590) 1.4
8V(◊)
350A1000
Otto
4 en ligne
2
72 x 84
1368
11±0,2
57
77
6000
115
11,7
3000
NGK ZKR7 - 10
Essence sans
plomb 95 RON
(Spécification
EN228)1.4
16V
843A1000
Otto
4 en ligne
4
72 x 84
1368
11±0,2
70
95
5800
128
13
4500
NGK ZKR7 - 10
Essence sans
plomb 95 RON
(Spécification
EN228)

Des modifications ou des réparations du système d’alimentation effectuées de manière non correcte
et sans tenir compte des caractéristiques techniques du système peuvent provoquer des anomalies
de fonctionnement avec risques d’incendie.
(◊) Modèle moteur prévu seulement pour certains versions/marchés
ALIMENTATION
Alimentation
323
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
1.48V(◊)-1.416V
Injection électronique Multipoint séquentielle
en phase, intégrée avec l’allumage,
système returnless1.3 Multijet - 1.9 Multijet
Injection directe Multijet “Common Rail”
à contrôle électronique avec turbo
et intercooler
TRANSMISSION
Boîte de vitesses
Embrayage
Traction1.4
16VDual FuNction System -
1.3 Multijet Dual FuNction System
A cinq rapports avant plus la
marche arrière avec système de
commande électrohydraulique
à gestion électronique
Dispositif électrohydraulique
à commande électronique
Avant1.416V
A cinq ou six rapports avant
plus marche arrière avec syn-
chroniseurs pour l’engagement
des vitesses avant
A commande hydraulique
extérieur autoréglable avec
pédale sans course à vide
Avant 1.4
8V(◊)-1.416V-
1.3 Multijet - 1.9 Multijet
A cinq rapports avant plus
marche arrière avec synchroni-
seurs pour l’engagement des
vitesses avant
A commande hydraulique ex-
térieur autoréglable avec péda-
le sans course à vide
Avant

324
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
FREINS
Freins principaux:– avant
– arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel antigel répandus sur la chaussée peuvent se poser sur les disques de frein et réduire l’efficacité au
premier freinage.1.4
8V(◊)-1.416V- 1.3 Multijet 70 Ch
A disques auto-ventilent (257 mm x 22mm)
A tambour (203 mm)
Commandé par levier à main, agissant
sur les freins arrière
SUSPENSIONS
Avant
Arrière1.4
8V(◊)-1.416V- 1.3 Multijet - 1.9 Multijet
A roues indépendantes type Mc Pherson
A roues semi-indépendantes interconnectées avec pont gauchi
DIRECTION
Type
Diamètre minimum
de braquage m
(◊) Modèle moteur prévu seulement pour certains versions/marchés1.4
8V(◊)-1.416V- 1.3 Multijet - 1.9 Multijet
A pignon et crémaillère avec direction assistée électrique
10,0
1.3 Multijet 70 Ch - 1.9 Multijet
A disques auto-ventilent (284 mm x 22mm)
A tambour (228 mm)
Commandé par levier à main, agissant
sur les freins arrière

ROUES
JANTES ET PNEUS
Jantes en acier estampé ou en alliage. Pneus Tubeless à carcasse
radiale. Sur la Carte grise sont aussi indiqués tous les pneus
homologués.
ATTENTION En cas de non correspondance entre la “Notice
d’entretien” et la “Carte grise” il faut tenir compte seulement des
indications de cette dernière.
Pour la sécurité de la marche il est indispensable que la voiture monte
des pneus de la même marque et du même type sur toutes les roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser des chambres
d’air.
ROUE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GEOMETRIE DES ROUES
Convergence des roues avant mesurée entre les jantes: 0 ±1 mm.
Les valeurs se rapportent à voiture en marche.

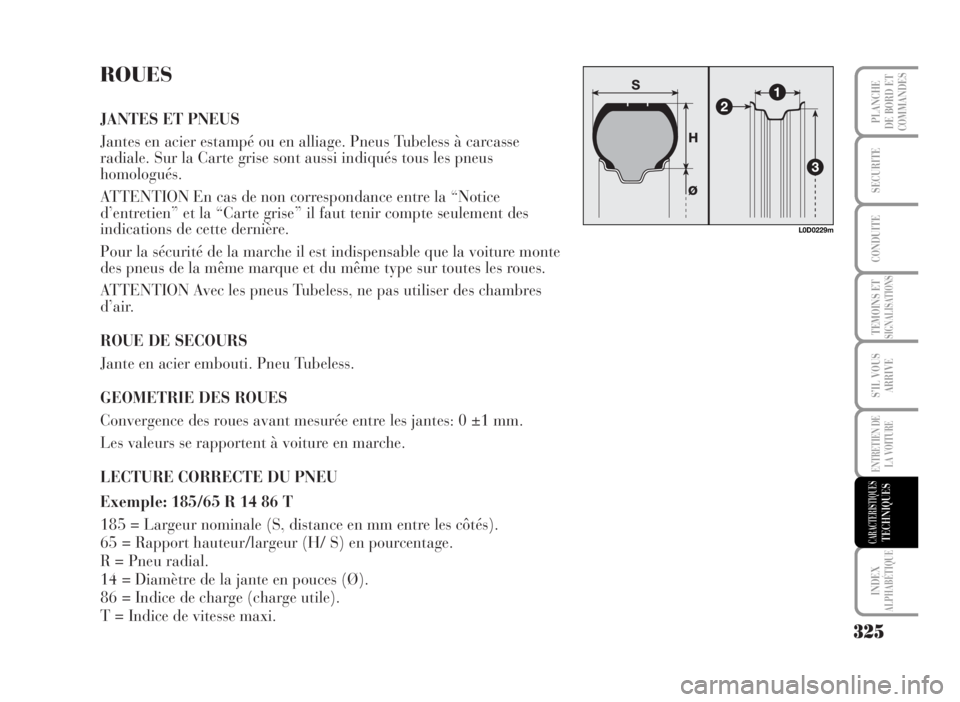

LECTURE CORRECTE DU PNEU
Exemple: 185/65 R 14 86 T
185 = Largeur nominale (S, distance en mm entre les côtés).
65 = Rapport hauteur/largeur (H/ S) en pourcentage.
R = Pneu radial.
14 = Diamètre de la jante en pouces (Ø).
86 = Indice de charge (charge utile).
T = Indice de vitesse maxi.
325
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
L0D0229m

326
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Indice de charge (charge utile)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kgIndice de vitesse maxi
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S
= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
W= jusqu’à 270 km/h.
Y= jusqu’à 300 km/h.
LECTURE CORRECTE
DE LA JANTE
Exemple: 6 J x 14 ET 40
6 = largeur de la jante en
pouces (1).
J = profil de la jante à bord
creuse (rebord latéral où
s’appuie le talon du
pneu) (2).
15 = diamètre de calage en
pouces (correspond à
celui du pneu qui doit
être monté) (3 = Ø).
ET = forme et nombre des
“hump” (relief de la
circonférence, qui retient
dans l’emplacement le
talon du pneu Tubeless
sur la jante).
40 = carrossage roue (distance
entre le plan d’appui
disque/jante et ligne
médiane jante roue).

327
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
6 Jx14” ET 40
6 Jx15” ET 40 (*)
6 1/2 Jx16” ET 40 (alliage)
6Jx15” ET 40 (*)
6 1/2 Jx16” ET 40 (alliage)185/65 R14 86T
195/60 R15 88T
205/50 R16 87V (**)
195/60 R15 88T
205/50 R16 87V (**)185/65 R14 86Q (M+S)
195/60 R15 88Q (M+S)
–
195/60 R15 88Q (M+S)
–4Bx14” (***) 135/80 B14 84M (***)1.4 essence
et 1.3
Multijet
70 Ch
1.3 Multijet
90 Ch et
1.9 Multijet
ou bien
4Bx15” 125/80 R15 95M (***)
4Bx15” 125/80 R15 95M
JANTES ET PNEUS
(*) Jante en alliage sur demande
(**) Pneus on ne peut pas monter da chaînes à neige
(***) ATTENTION: la roue compacte de 14” ne peut être utilisée que sur les voitures 1.2-1.4 essence et 1.3 Multijet 70 Ch ayant un
châssis supérieur à 1012200.
VERSIONS JANTES PNEUS ROUE DE SECOURS
En dotation D’hiver Jante Pneu

PRESSIONS DE GONFLAGE A FROID (bar)
328
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur
correcte du pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
PNEUS EN DOTATION
Mesure des pneus A charge moyenne A pleine charge
Avant Arrière Avant Arrière
185/65 R14 86T 2,2 2,1 2,3 2,3
195/60 R15 88T 2,2 2,1 2,3 2,3
205/50 R16 87V 2,2 2,1 2,3 2,3
135/80 B14 84M 2,8ROUE COMPACTE
125/80 R15 95M 4,2

DIMENSIONS
Les dimensions sont exprimées en mm et
se rapportent à la voiture équipée avec
les pneus en dotation.
La hauteur s’entend la voiture vide.
Volume du coffre à bagages
Volume coffre à bagages avec voiture
déchargée
(norme V.D.A.) ............315 dm
3
A B C D E F (*) G I
3985 818 2508 659 1660 (●) 1444 1698 1431
(*) Selon la dimension des jantes, de petites variations de mesure sont possibles.
(●)1688 avec barres longitudinales
329
TEMOINS ETSIGNALISATIONS
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
L0D0301m
