Lancia Musa 2008 Instructieboek (in Dutch)

150
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

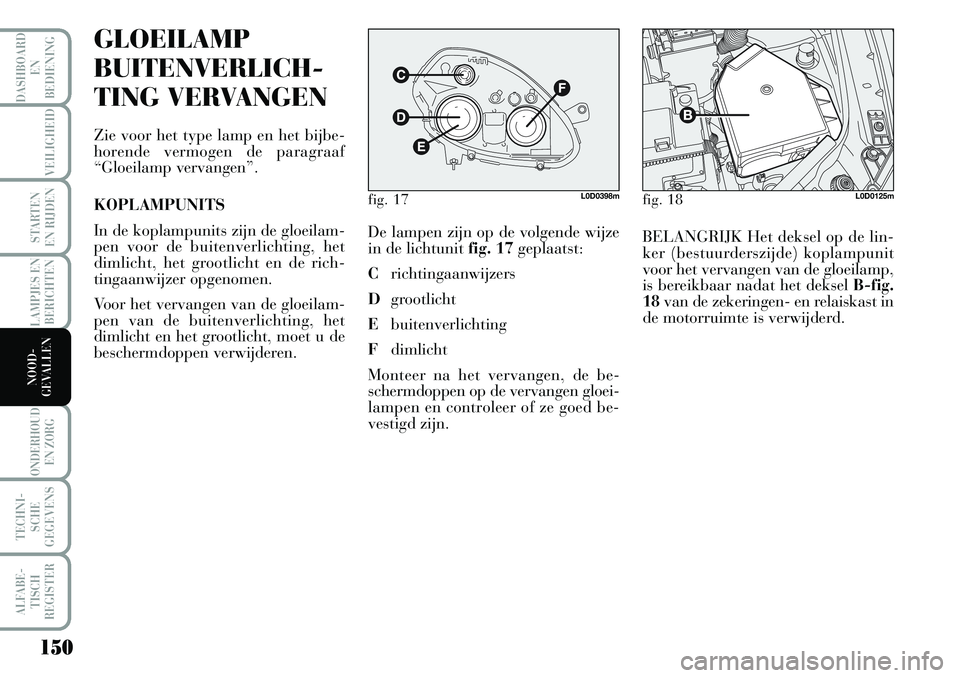

GLOEILAMP
BUITENVERLICH-
TING VERVANGEN
Zie voor het type lamp en het bijbe-
horende vermogen de paragraaf
“Gloeilamp vervangen”.
KOPLAMPUNITS
In de koplampunits zijn de gloeilam-
pen voor de buitenverlichting, het
dimlicht, het grootlicht en de rich-
tingaanwijzer opgenomen.
Voor het vervangen van de gloeilam-
pen van de buitenverlichting, het
dimlicht en het grootlicht, moet u de
beschermdoppen verwijderen.De lampen zijn op de volgende wijze
in de lichtunit fig. 17geplaatst:
Crichtingaanwijzers
Dgrootlicht
Ebuitenverlichting
Fdimlicht
Monteer na het vervangen, de be-
schermdoppen op de vervangen gloei-
lampen en controleer of ze goed be-
vestigd zijn.BELANGRIJK Het deksel op de lin-
ker (bestuurderszijde) koplampunit
voor het vervangen van de gloeilamp,
is bereikbaar nadat het deksel B-fig.
18van de zekeringen- en relaiskast in
de motorruimte is verwijderd.
fig. 17L0D0398mfig. 18L0D0125m

151
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

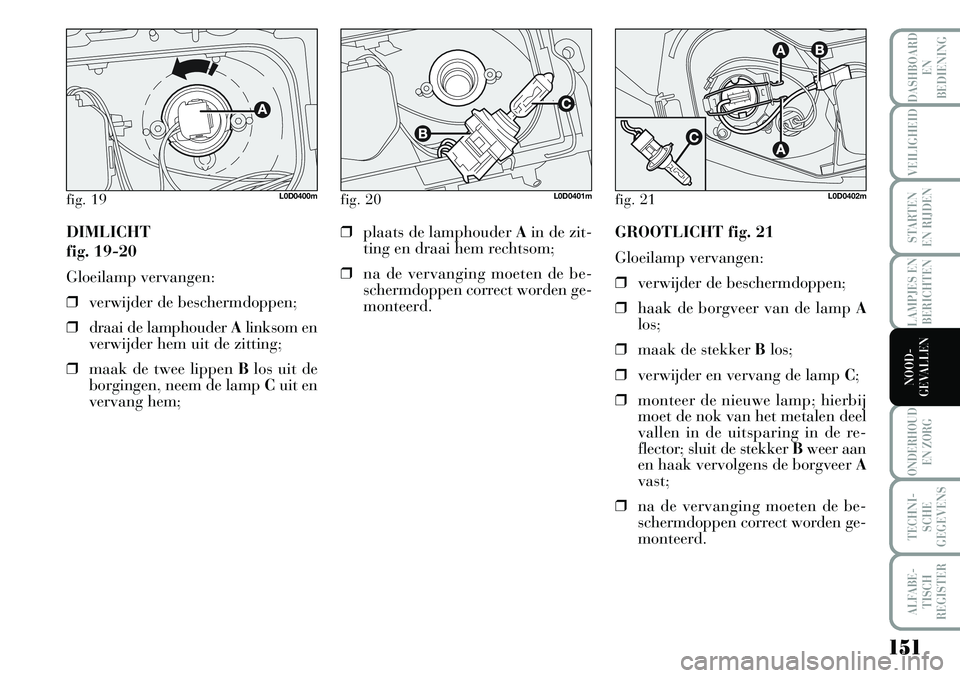

DIMLICHT
fig. 19-20
Gloeilamp vervangen:
❒verwijder de beschermdoppen;
❒draai de lamphouder Alinksom en
verwijder hem uit de zitting;
❒maak de twee lippen Blos uit de
borgingen, neem de lamp Cuit en
vervang hem;❒plaats de lamphouder Ain de zit-
ting en draai hem rechtsom;
❒na de vervanging moeten de be-
schermdoppen correct worden ge-
monteerd.GROOTLICHT fig. 21
Gloeilamp vervangen:
❒verwijder de beschermdoppen;
❒haak de borgveer van de lamp A
los;
❒maak de stekker Blos;
❒verwijder en vervang de lamp C;
❒monteer de nieuwe lamp; hierbij
moet de nok van het metalen deel
vallen in de uitsparing in de re-
flector; sluit de stekker Bweer aan
en haak vervolgens de borgveer A
vast;
❒na de vervanging moeten de be-
schermdoppen correct worden ge-
monteerd.
fig. 20L0D0401mfig. 21L0D0402mfig. 19L0D0400m

152
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
fig. 22L0C0403m

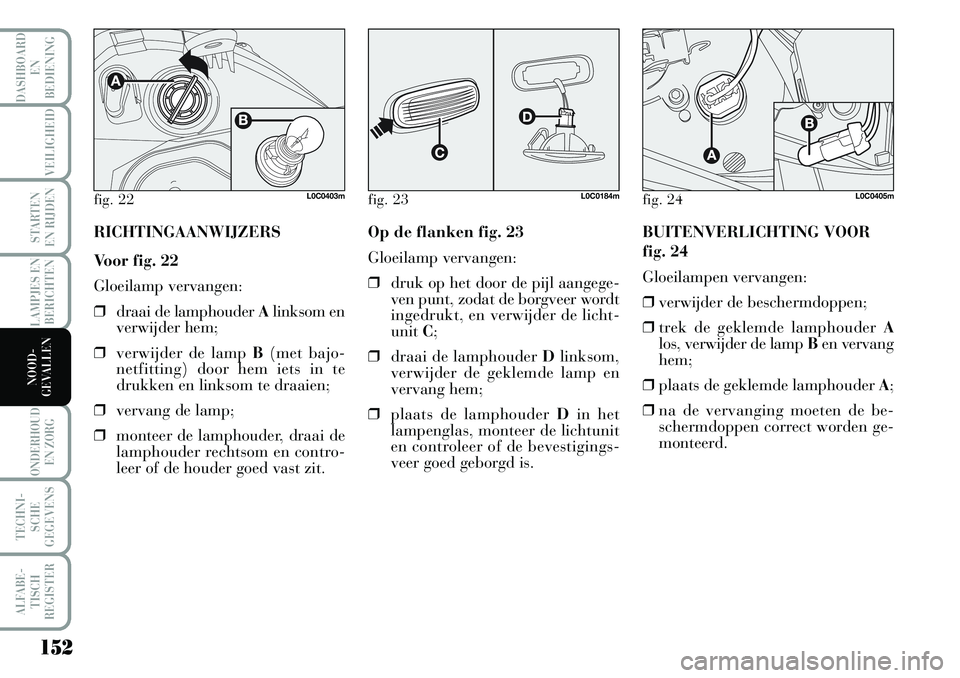

RICHTINGAANWIJZERS
Voor fig. 22
Gloeilamp vervangen:
❒draai de lamphouder Alinksom en
verwijder hem;
❒verwijder de lamp B(met bajo-
netfitting) door hem iets in te
drukken en linksom te draaien;
❒vervang de lamp;
❒monteer de lamphouder, draai de
lamphouder rechtsom en contro-
leer of de houder goed vast zit.Op de flanken fig. 23
Gloeilamp vervangen:
❒druk op het door de pijl aangege-
ven punt, zodat de borgveer wordt
ingedrukt, en verwijder de licht-
unit C;
❒draai de lamphouder Dlinksom,
verwijder de geklemde lamp en
vervang hem;
❒plaats de lamphouder Din het
lampenglas, monteer de lichtunit
en controleer of de bevestigings-
veer goed geborgd is.BUITENVERLICHTING VOOR
fig. 24
Gloeilampen vervangen:
❒verwijder de beschermdoppen;
❒trek de geklemde lamphouder A
los, verwijder de lamp Ben vervang
hem;
❒plaats de geklemde lamphouder A;
❒na de vervanging moeten de be-
schermdoppen correct worden ge-
monteerd.
fig. 23L0C0184mfig. 24L0C0405m

153
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

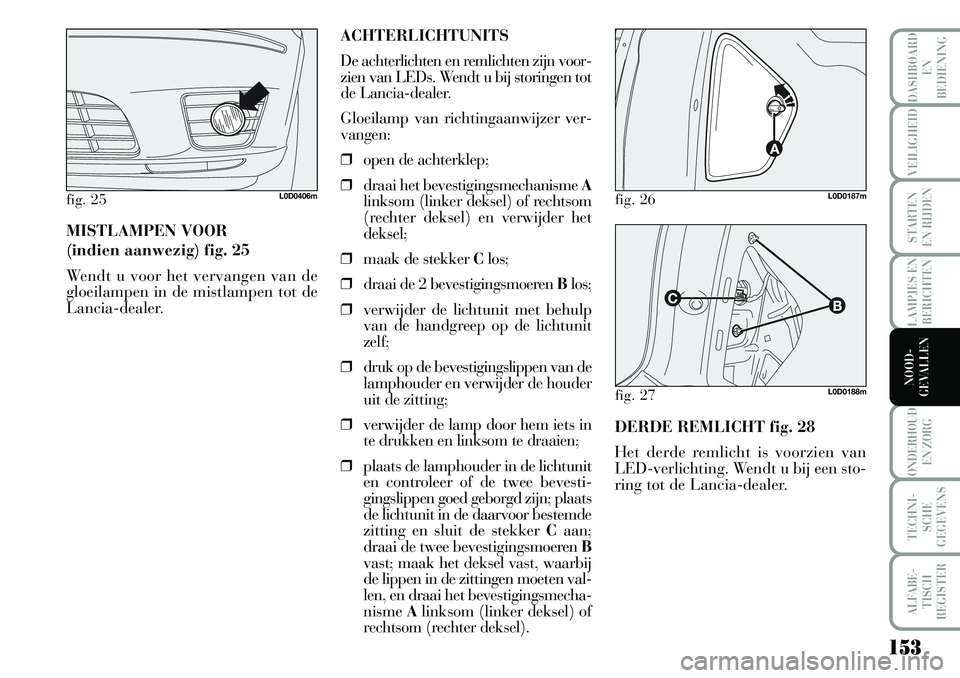

MISTLAMPEN VOOR
(indien aanwezig) fig. 25
Wendt u voor het vervangen van de
gloeilampen in de mistlampen tot de
Lancia-dealer.
fig. 25L0D0406m
ACHTERLICHTUNITS
De achterlichten en remlichten zijn voor-
zien van LEDs. Wendt u bij storingen tot
de Lancia-dealer.
Gloeilamp van richtingaanwijzer ver-
vangen:
❒open de achterklep;
❒draai het bevestigingsmechanisme A
linksom (linker deksel) of rechtsom
(rechter deksel) en verwijder het
deksel;
❒maak de stekker Clos;
❒draai de 2 bevestigingsmoeren Blos;
❒verwijder de lichtunit met behulp
van de handgreep op de lichtunit
zelf;
❒druk op de bevestigingslippen van de
lamphouder en verwijder de houder
uit de zitting;
❒verwijder de lamp door hem iets in
te drukken en linksom te draaien;
❒plaats de lamphouder in de lichtunit
en controleer of de twee bevesti-
gingslippen goed geborgd zijn; plaats
de lichtunit in de daarvoor bestemde
zitting en sluit de stekker Caan;
draai de twee bevestigingsmoeren B
vast; maak het deksel vast, waarbij
de lippen in de zittingen moeten val-
len, en draai het bevestigingsmecha-
nisme Alinksom (linker deksel) of
rechtsom (rechter deksel). DERDE REMLICHT fig. 28
Het derde remlicht is voorzien van
LED-verlichting. Wendt u bij een sto-
ring tot de Lancia-dealer.
fig. 26L0D0187m
fig. 27L0D0188m

154
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

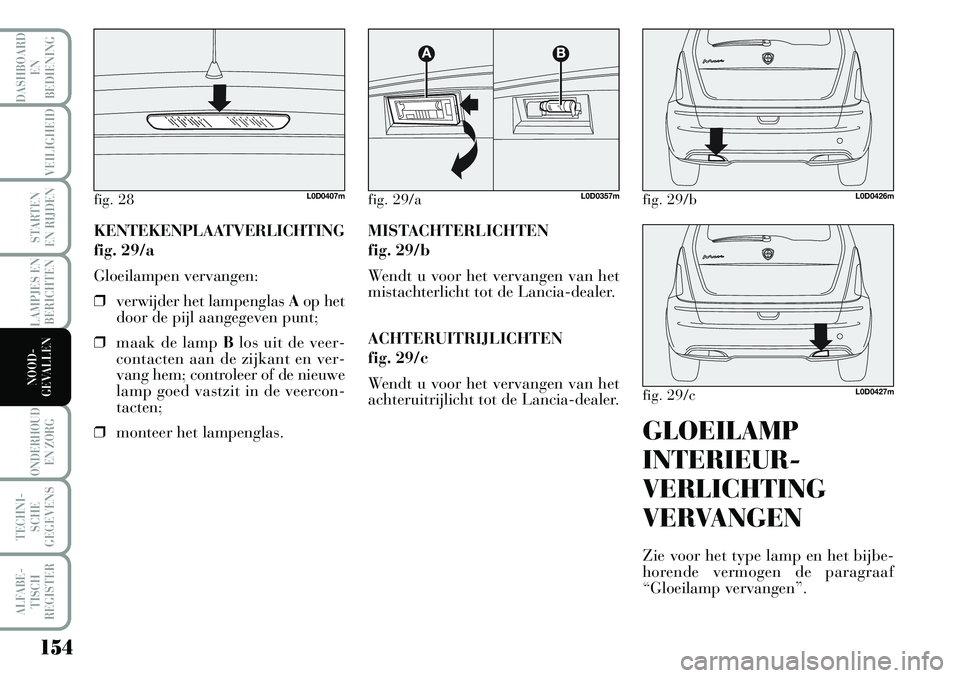

KENTEKENPLAATVERLICHTING
fig. 29/a
Gloeilampen vervangen:
❒verwijder het lampenglas Aop het
door de pijl aangegeven punt;
❒maak de lamp Blos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒monteer het lampenglas.
fig. 28L0D0407m
MISTACHTERLICHTEN
fig. 29/b
Wendt u voor het vervangen van het
mistachterlicht tot de Lancia-dealer.
ACHTERUITRIJLICHTEN
fig. 29/c
Wendt u voor het vervangen van het
achteruitrijlicht tot de Lancia-dealer.
fig. 29/aL0D0357mfig. 29/bL0D0426m
fig. 29/cL0D0427m
GLOEILAMP
INTERIEUR-
VERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbe-
horende vermogen de paragraaf
“Gloeilamp vervangen”.

155
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
fig. 30L0D0193m
fig. 31L0D0194m

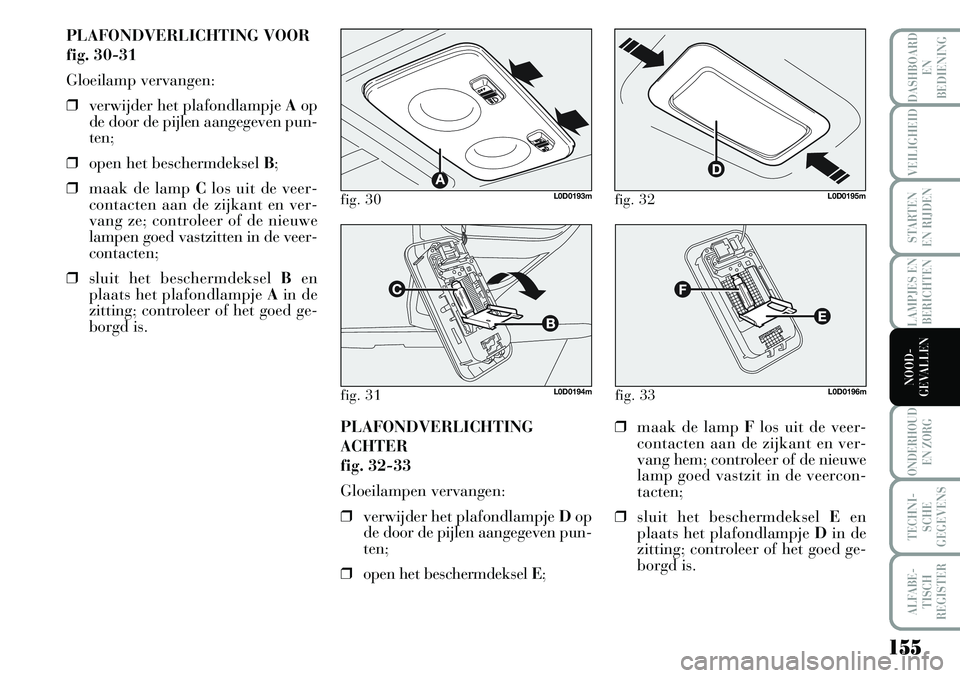

PLAFONDVERLICHTING VOOR
fig. 30-31
Gloeilamp vervangen:
❒verwijder het plafondlampje Aop
de door de pijlen aangegeven pun-
ten;
❒open het beschermdeksel B;
❒maak de lamp Clos uit de veer-
contacten aan de zijkant en ver-
vang ze; controleer of de nieuwe
lampen goed vastzitten in de veer-
contacten;
❒sluit het beschermdeksel Ben
plaats het plafondlampje Ain de
zitting; controleer of het goed ge-
borgd is.
PLAFONDVERLICHTING
ACHTER
fig. 32-33
Gloeilampen vervangen:
❒verwijder het plafondlampje Dop
de door de pijlen aangegeven pun-
ten;
❒open het beschermdeksel E;
fig. 32L0D0195m
❒maak de lamp Flos uit de veer-
contacten aan de zijkant en ver-
vang hem; controleer of de nieuwe
lamp goed vastzit in de veercon-
tacten;
❒sluit het beschermdeksel Een
plaats het plafondlampje Din de
zitting; controleer of het goed ge-
borgd is.
fig. 33L0D0196m

156
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
BAGAGERUIMTEVERLICHTING
fig. 34
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit Aop het door de
pijl aangegeven punt los;
❒open het beschermkapje Ben ver-
vang de geklemde lamp;
❒sluit het beschermkapje Bop het
lampenglas;
❒monteer de lichtunit Adoor deze
eerst aan een zijde in de juiste
stand te plaatsen en vervolgens de
andere zijde aan te drukken, tot-
dat de borging inklikt.
fig. 34L0D0197m
ZEKERINGEN
VERVANGEN
ALGEMENE AANWIJZINGEN
fig. 35
Het elektrische systeem wordt door
zekeringen beveiligd: de zekering
brandt door bij een storing of bij on-
eigenlijk gebruik van het systeem.
Als een elektrisch onderdeel niet
werkt, controleer dan eerst of de ze-
kering niet is doorgebrand: de ver-
bindingsstrip Amag niet onderbroken
zijn. Is dit wel het geval, dan moet u
de zekering vervangen door een exem-
plaar met dezelfde stroomsterkte
(zelfde kleur).
B:zekering in goede staat
C:zekering met doorgebrande strip.
Gebruik het tangetje Dvoor het ver-
vangen van de zekeringen. Dit tange-
tje is vastgehaakt in de zekeringenkast
op het dashboard.
fig. 35L0D0198m
Als de zekering opnieuw
doorbrandt, wendt u dan
tot de Lancia-dealer.
ATTENTIE
Vervang een zekering nooit
door een zekering met
een hogere stroomsterkte
(ampère); BRANDGEVAAR.
Als een hoofdzekering
(MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) doorbrandt,
wendt u dan tot de Lancia-dealer.
ATTENTIE
Controleer, voordat u een
zekering vervangt, of de
contactsleutel uit het contactslot is
genomen en alle stroomgebruikers
uit staan en/of zijn uitgeschakeld.
ATTENTIE

157
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

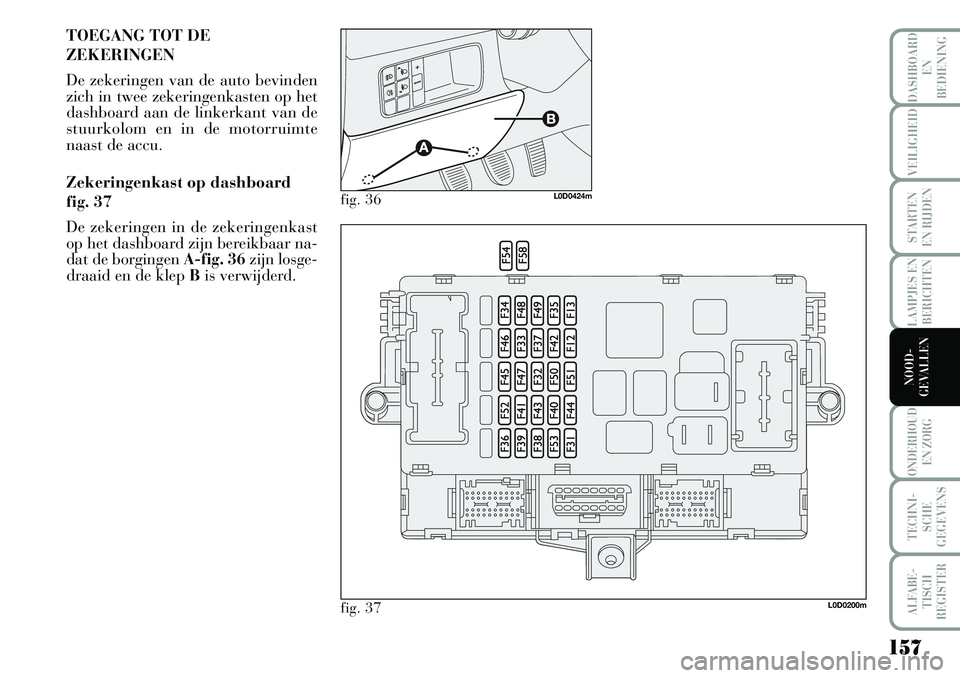

TOEGANG TOT DE
ZEKERINGEN
De zekeringen van de auto bevinden
zich in twee zekeringenkasten op het
dashboard aan de linkerkant van de
stuurkolom en in de motorruimte
naast de accu.
Zekeringenkast op dashboard
fig. 37
De zekeringen in de zekeringenkast
op het dashboard zijn bereikbaar na-
dat de borgingen A-fig. 36zijn losge-
draaid en de klep Bis verwijderd.
L0D0200m
fig. 36L0D0424m
fig. 37

158
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

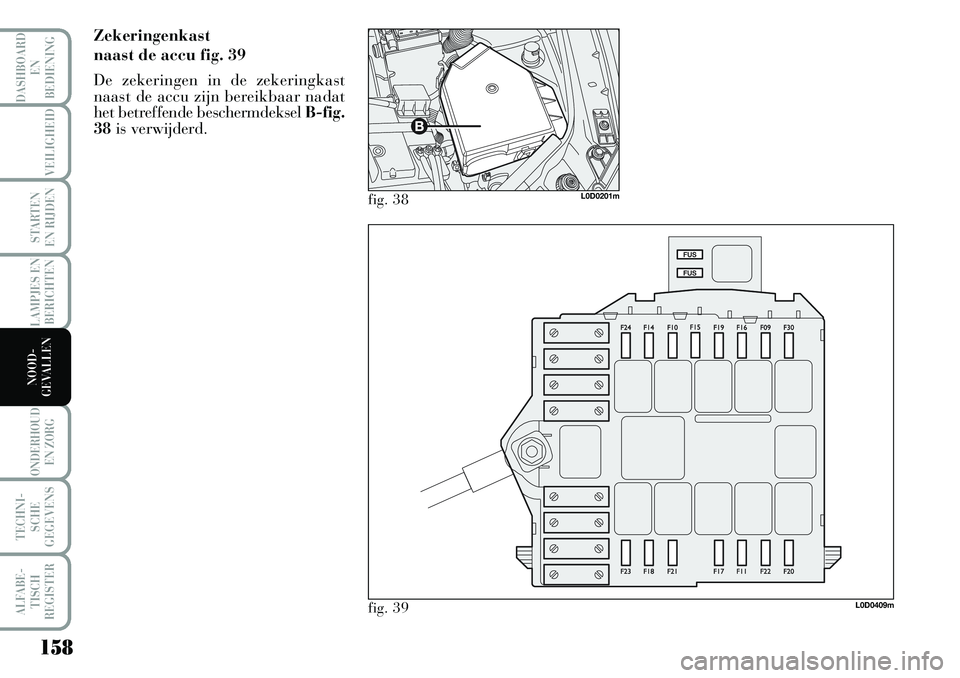

Zekeringenkast
naast de accu fig. 39
De zekeringen in de zekeringkast
naast de accu zijn bereikbaar nadat
het betreffende beschermdeksel B-fig.
38is verwijderd.
L0D0409m
fig. 38L0D0201m
fig. 39

159
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ZEKERINGENTABEL
Zekeringenkast dashboard
VERBRUIKERSZEKERING AMPÈRE
Dimlicht rechtsF12 15
Dimlicht links/hoogteverstelling koplampenF13 15
Relaisspoelen zekeringenkast motorruimte / body computer F31 7,5
BeschikbaarF32 –
Ruitbediening linksachterF33 20
Ruitbediening rechtsachterF34 20
+15 Cruise-control, signaal op rempedaalschakelaar voor regeleenheden, achteruitrijlicht (*) F35 7,5
+30 Inbouwvoorbereiding regeleenheid aanhanger, sloten achter en voor met regeleenheid voor ieder portier (*) F36 10
+15 Derde remlicht, instrumentenpaneel, remlichten (*) F37 7,5
Portiervergrendeling, actuator tankklepjeF38 20
+30 Diagnosestekker EOBD, autoradio, navigatiesysteem, regeleenheid bandenspanning (*)F39 10
AchterruitverwarmingF40 30
SpiegelverwarmingF41 7,5
+15 Regeleenheid ABS / ESP (*)F42 7,5
Ruitenwissers/-sproeiers voor/achterF43 30
Aansteker / stekkerdoos op tunnelconsoleF44 15
StoelverwarmingF45 15
Stekkerdoos bagageruimteF46 15
Voeding regeleenheid bestuurdersportier (ruitbediening) F47 20
Voeding regeleenheid passagiersportier (ruitbediening) F48 20
+15 Servizi (verlichting bedieningsknoppen op het dashboard links en in het midden, elektrisch verstelbare spiegels,
verlichting bedieningsknoppen stoelverwarming,inbouwvoorbereiding mobiele telefoon, navigatiesysteem, regen-/-
schemersensor, regeleenheid parkeersensoren, verlichting bedieningsknoppen opendak) (*) F49 7,5
Regeleenheid airbagF50 7,5
+15 Regeleenheid bandenspanningF51 7,5
Ruitenwisser/-sproeier achter, aanstekerF52 15
+30 Richtingaanwijzers, waarschuwingsknipperlichten, instrumentenpaneel (*) F5 7,5
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot
