60
AJUSTE A ZERO
Para efectuar o ajuste a zero, proce-
der como indicado a seguir:
– rodar a chave de arranque para a
posiçãoS;
– premer no botão Ce mantê-lo pre-
mido;
– rodar a chave de arranque para a
posiçãoM; o indicador de manu-
tenção inicia o ajuste a zero progres-
sivo até à visualização = 0;
– soltar o botão C, a luz avisadora A
se apaga, na confirmação que o ajuste
a zero foi realizado.
A Rede de Assistência Lancia
efectuará esta operação após cada
controlo previsto pelo Plano de
Manutenção Programada.
CONNECT Nav+
(se previsto)
Algumas verçoes estãm equipadas
com o sistema infotelemático CON-
NECT Nav+ que inclui o auto-rádio
com leitor de CD, telefone celular
GSM, navegador e computer de
bordo, projectado segundo as carac-
teristicas especificas do habitáculo e
com um design personalizado que se
integra com o estilo do tablier porta-
instrumentos.
O sistema é instalado em posição
hergonómica para o condutor e o pas-
sageiro e a gráfica do display permite
uma rápida identificação dos coman-
dos que facilita o uso.
Para o uso do sistema é necessá-
rio seguir com muita atenção as
instruções e os relativos avisos
para o uso e a segurança na circu-
lação da estrada que estão indica-
dos no Suplemento dedicado, o
qual esta anexo a este manual de
Uso e Manutenção.O sistema de navegação
serve de auxílio ao condu-
tor durante a condução e
tem a função de aconselhar, atra-
vés de informações vocais e gráfi-
cas, o percurso ideal a seguir para
alcançar o destino programado. As
sugestões fornecidas pelo sistema
de navegação não exoneram o
condutor da total responsabili-
dade consequente às manobras
que efectua no tráfego na direcção
do veículo e ao respeito das nor-
mas do código de trânsito, bem
como as outras disposições em
matéria de circulação na estrada.
A responsabilidade para a segu-
rança na estrada é sempre do con-
dutor do veículo.

61
RECARGA
INSUFICIENTE DA
BATERIA (vermelha)
Quando houver uma avaria no sis-
tema do gerador de corrente.
Rodando a chave de arranque para
a posição M, a luz avisadora se
acende, mas deve apagar-se assim que
arrancar o motor.
É possível um eventual atraso para
que o sinalizador se apague somente
com motor ao mínimo.
Se a luz avisadora fica acesa, dirigir-
se imediatamente à Rede de As-
sistência Lancia.
LUZES
AVISADORAS
AVISONo acendimento de uma luz
avisadora de anomalia, o display do
sistema infotelemático CONNECT
Nav+ fornece a visualização da men-
sagem dedicada junto com um ou
mais sinais acústicos (“
GONG”).
As luzes avisadoras iluminam-se nos
seguintes casos:
w
NÍVEL DO LÍQUIDO DOS
TRAVÕES
INSUFICIENTE -
TRAVÃO DE MÃO ENGATADO
(vermelha)
Rodando a chave de arranque para
a posição M, a luz avisadora acende-
se, mas deve apagar-se depois de al-
guns segundos. A luz avisadora
acende-se quando o nível do líquido
dos travões no depósito desce abaixo
do mínimo, por causa de uma possí-
vel fuga de líquido do circuito e
quando o travão de mão está enga-
tado.
SISTEMA DE
ANTI-BLOQUEIO
DAS RODAS ABS
INEFICIENTE (amarelo âmbar)
Rodando a chave de arranque para
a posição M, a luz avisadora se
x
>
Se a luz avisadora se
acende durante o anda-
mento, verificar que o
travão de mão esteja engatado. Se
a luz avisadora permanece acesa
com o travão de mão desengatado,
parar imediatamente e dirigir-se à
Rede de Assistência Lancia.
acende, e deve apagar-se depois de al-
guns segundos.
A luz avisadora se acende quando o
sistema está ineficiente. Neste caso o
sistema de travagem mantém inalte-
rada a própria eficácia, sem oferecer as
potencialidades do sistema ABS. Acon-
selha-se prudência, de particular
modo, em todos os casos de não
aderência, é necessário portanto diri-
gir-se à Rede de Assistência Lancia.
AVARIA DO
CORRECTOR
ELECTRÓNICO
DE TRAVAGEM EBD
O veículo está equipado de corrector
electrónico de travagem EBD. O acen-
dimento ao mesmo tempo, destas lu-
zes avisadoras indica uma anomalia
do sistema EBD.
>x+
Em caso de avaria do sis-
tema EBD, com travagens
violentas se pode ter um
bloqueio precoce das rodas trasei-
ras, com a possibilidade de dis-
persão. Em caso de sinalização de
anomalia do sistema EBD, parar
imediatamente o veículo e dirigir-
se à Rede de Assistência Lancia.

62
PRESSÃO DO ÓLEO DO
MOTOR INSUFICIENTE
(vermelha)
Rodando a chave de arranque para
a posição M, a luz avisadora se
acende, mas deve apagar-se assim que
arrancar o motor. É possível um even-
tual atraso para que a luz se apague
somente com motor ao mínimo.
Se o motor tiver sido forçado de-
mais, girando ao mínimo, a luz avisa-
dora pode piscar, mas deve apagar-se
acelerando levemente.TEMPERATURA
EXCESSIVA DO
LÍQUIDO DE
REFRIGERAÇÃO DO MOTOR
(vermelha)
Rodando a chave de arranque para
a posição M, a luz avisadora se
acende, mas deve apagar-se depois de
alguns segundos. A luz avisadora se
acende quando o motor está supera-
quecido. Se a luz se acender durante
o andamento, parar o veículo man-
tendo o motor ligado e acelerar ligei-
ramente para favorecer uma maior
activação da circulação do líquido de
refrigeração.
vu
Se a luz avisadora se
acende durante o anda-
mento, desligar o motor e
dirigir-se à Rede de Assistência
Lancia.
Se a luz avisadora não se
apaga entre os seguintes 2
ou 3 minutos, parar o mo-
tor e dirigir-se à Rede de Assistên-
cia Lancia.
STOP (vermelha)
Se acende ao mesmo
tempo com qualquer
outra luz avisadora de perigo.
CINTOS DE SEGURANÇA
NÃO APERTADOS
(amarelo âmbar)
A luz avisadora acende-se de ma-
neira permanente, quando com a
chave de ignição na posição M, o cinto
do banco conductor ou aquele do pas-
sageiro (quando presente) não está
corretamente engatada.
Quando acende-se a luz avisadora o
display multifunção fornece, por 8 se-
gundos, a visualização de uma men-
sagem dedicada.
O acendimento da luz avisadora é
acompanhado por um bip sonóro por
uma duração de 90 segundos quando
o veículo supera a velocidade de 25
km/h.
<
ì

63
AVARIA DO SISTEMA
DE CONTROLO DO
MOTOR EOBD
(amarelo âmbar)
Em condições normais, rodando a
chave de arranque para a posição M,
a luz avisadora se acende, mas deve
apagar-se com o motor ligado. O
acendimento inicial indica que a luz
avisadora funciona correctamente.
Se a luz avisadora permanecer acesa
ou se acender durante o andamento:
com luz fixa- avisa um mau fun-
cionamento no sistema de alimen-
tação/ignição que poderia provocar
elevadas emissões no escape, possível
perda de rendimentos, má condução
e consumos elevados.
Nestas condições se pode prosseguir
o andamento evitando de pedir es-
forços gravosos ao motor ou fortes ve-
locidades. O uso prolongado do veí-
culo com a luz avisadora acesa fixa
pode causar danos. Dirigir-se o
quanto antes à Rede de Assistência
Lancia.A luz avisadora se apaga se o fun-
cionamento irregular desaparece, mas
o sistema memoriza de qualquer
forma a sinalização.
com luz lampejante(somente nas
versões a gasolina) - indica a possibi-
lidade de dano do catalisador (ver o
“Sistema EOBD” no presente capí-
tulo).
Em caso de luz avisadora acesa com
luz intermitente, é necessário soltar o
pedal acelerador, colocando-se a bai-
xos regimes, até quando a luz avisa-
dora pára de lampejar; prosseguir
com o andamento com uma veloci-
dade moderada, procurando de evitar
condições de condução que podem
provocar outros lampejos e dirigir-se
o quanto antes à Rede de Assistên-
cia Lancia.
U
Se, rodando a chave de
arranque para a posição
M, a luz avisadora não se
acende ou se, durante o anda-
mento, se acende com a luz fixa ou
lampejante, dirigir-se o quanto
antes à Rede de Assistência Lan-
cia.
A se, a luz avisadora
¬
não acende ao rodar a
chave na posição M, ou
então, permanece acesa durante a
marcha é possível que seja pre-
sente uma anomalia nos sistemas
de retenção; neste caso os air bag
ou os pré-tensores podem não ac-
tivar-se em caso de acidente ou,
num maior limitado número de
casos, activar-se erroneamente.
Antes de prosseguir, contacte a
Rede de Assistência Lancia para o
imediato controlo do sistema.AVARIA DO AIR BAG
(amarelo âmbar)
Quando o sistema for inefi-
ciente.
Rodando a chave de arranque para
a posição M, a luz avisadora se
acende, mas deve apagar-se depois de
cerca de 4 segundos.
¬

64
LUZ AVISADORA DE
SERVIÇO (vermelha)
A luz avisadora acende ao
verificar-se de um dos seguintes ca-
sos: o nível do líquido de arrefeci-VELAS DE PRÉ-
AQUECIMENTO
(amarelo âmbar)
Rodando a chave de arranque para
a posição M, a luz avisadora se acende
e se apaga quando as velas tiverem al-
cançado a temperatura pré-estabele-
cida.
Ligar o motor logo depois que a luz
avisadora se apagar.
AVISOCom a temperatura am-
biente elevada, a luz avisadora pode
acender-se por um tempo impercep-
tível.
RESERVA DE
COMBUSTÍVEL
(amarelo âmbar)
A luz avisadora se acende quando no
depósito restaram cerca de 8 litros de
combustível.
m
K
A luz avisadora“sina-
liza também, eventuais
anomalias da luz avisa-
dora
¬. Esta condição é indicada
pelo lampejo intermitente da luz
avisadora“além dos 4 segundos.
Neste caso a luz avisadora
¬pode
não sinalizar eventuais anomalias
dos sistemas de retenção. Antes de
prosseguir, contactar a Rede de
Assistência Lancia para o imediato
controlo do sistema.
A luz avisadora se acende quando
for desactivado o air bag frontal do
lado do passageiro.AIR BAG FRONTAL DO
LADO DO PASSAGEIRO
DESACTIVADO
(amarelo âmbar)
Com o air bag frontal do lado do
passageiro activado, rodando a chave
de arranque para a posição Ma luz
avisadora se acende, mas deve apa-
gar-se depois de cerca de 4 segundos.FARÓIS DE NEVOEIRO
TRASEIROS (amarelo
âmbar)
Quando se acendem os faróis de ne-
voeiro traseiros.
SISTEMA ESP
(amarelo âmbar)
Rodando a chave de arranque para
a posição M, a luz avisadora se acende
e deve apagar-se depois de alguns se-
gundos.
Se a luz avisadora não se apaga, ou
se fica acesa durante o andamento, di-
rigir-se à Rede de Assistência Lan-
cia.
O lampejo da luz avisadora durante
o andamento indica a intervenção do
sistema ESP.
Além disso, a luz avisadora se
acende desactivando o sistema ESP
mediante a pressão do botão dedicado
(ver o capítulo “Sistema ESP”).
“4
ñ
è
mento é insuficiente, é presente uma
anomalia do filtro anti-partículas tó-
xicas, o nível do aditivo do filtro de
anti-partículas tóxicas é insuficiente,
se pode apresentar o risco de entupi-
mento do filtro de anti-partículas tó-
xicas.

65
MÉDIOS (verde)
A luz avisadora se acende
quando são acesos os faróis
de médios.
INDICADOR DE
DIRECÇÃO DIREITO
(verde)
A luz avisadora se acende (de modo
intermitente) quando a alavanca de
comando das luzes de direcção (pis-
cas) é deslocada para cima ou junto
com a seta esquerda, quando são ace-
sas as luzes de emergência.
INDICADOR DE
DIRECÇÃO ESQUERDO
(verde)
A luz avisadora se acende (de modo
intermitente) quando a alavanca de
comando das luzes de direcção (pis-
cas) é deslocada para baixo ou junto
com a seta direita, quando são acesas
as luzes de emergência.FARÓIS DE NEVOEIRO
DIANTEIROS (verde)
A luz avisadora se acende
quando são acesos os faróis de nevo-
eiro dianteiros.
MÁXIMOS (azul)
A luz avisadora se acende
quando são acesas as luzes
dos faróis de máximos.
R
5
1
2
E
PNEUS
PERFURADOS
A luz avisadora no
mostrador acende (acompanhada da
mensagem mostrada no display e de
um sinal acústico) se a pressão de um
ou mais pneus desce abaixo de um li-
mite pré-definido.
Neste modo o sistema T.P.M.S. avisa
o condutor indicando a possibilidade
de pneu/s perigosamente vazio/s e
portanto, um provável furo no
mesmo/s.AVISO Não prosseguir com a mar-
cha com um ou mais pneus vazios,
porque a condução do veículo pode
ser comprometida. Pare a marcha evi-
tando travar e virar bruscamente.
Substituir imediatamente a roda com
a rodinha sobressalente (se previsto -
ver o capítulo “Em emergência”) e di-
rija-se o quanto antes possível à Rede
de Assistência Lancia.
AVARIA NO SISTEMA DE
MONITORIZAÇÃO DA
PRESSÃO DOS PNEUS
A luz avisadora acende (acompan-
hada da mensagem mostrada pelo
display) quando é detectada uma
anomalia no sistema de monitorização
da pressão dos pneus T.P.M.S. (se
previsto).
Neste caso, dirija-se o quanto antes
àRede de Assistência Lancia.
No caso em que sejam montadas
uma ou mais rodas sem sensor, depois
de um certo tempo, se acenderá a luz
avisadora no mostrador (acompan-
hada da mensagem mostrada pelo
display) até quando não serão mon-
tadas novamente as quatro rodas
equipadas de sensores.
ì
è

66
HEIZUNG UND BELÜFTUNG (Abb. 77)
Abb. 77
L0B0247b

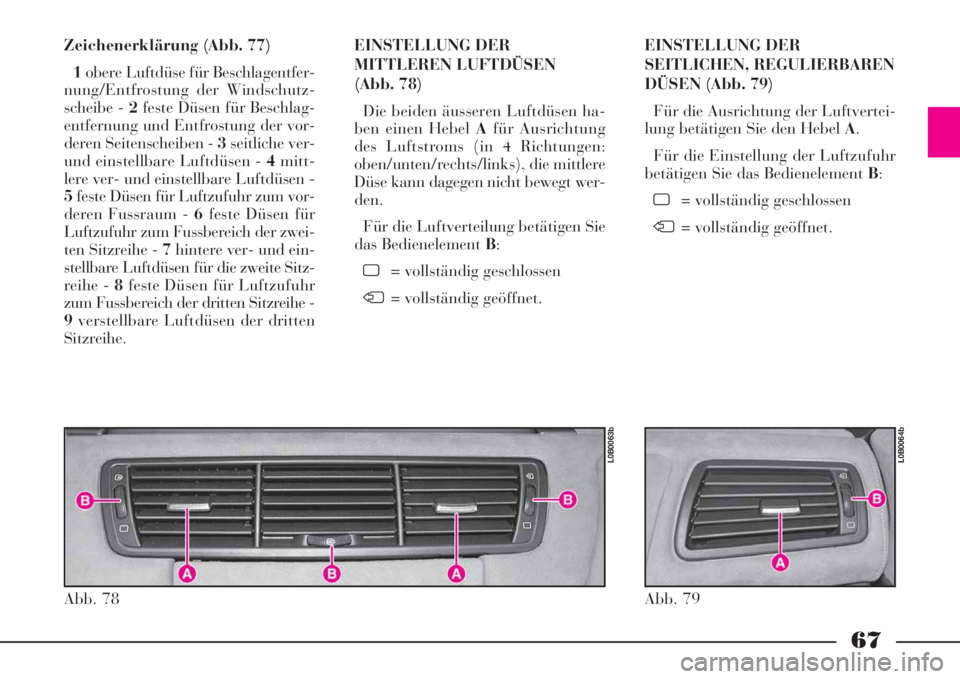

67

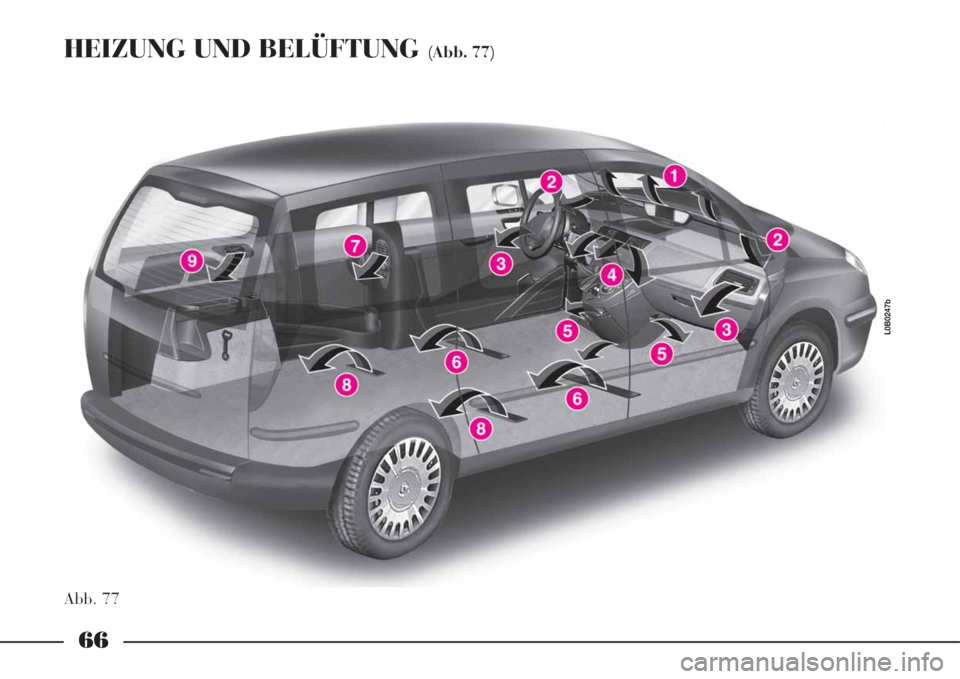

Zeichenerklärung (Abb. 77)
1obere Luftdüse für Beschlagentfer-
nung/Entfrostung der Windschutz-
scheibe - 2feste Düsen für Beschlag-
entfernung und Entfrostung der vor-
deren Seitenscheiben - 3seitliche ver-
und einstellbare Luftdüsen - 4mitt-
lere ver- und einstellbare Luftdüsen -
5feste Düsen für Luftzufuhr zum vor-
deren Fussraum - 6feste Düsen für
Luftzufuhr zum Fussbereich der zwei-
ten Sitzreihe - 7hintere ver- und ein-
stellbare Luftdüsen für die zweite Sitz-
reihe - 8feste Düsen für Luftzufuhr
zum Fussbereich der dritten Sitzreihe -
9verstellbare Luftdüsen der dritten
Sitzreihe.EINSTELLUNG DER
MITTLEREN LUFTDÜSEN
(Abb. 78)
Die beiden äusseren Luftdüsen ha-
ben einen Hebel Afür Ausrichtung
des Luftstroms (in 4 Richtungen:
oben/unten/rechts/links), die mittlere
Düse kann dagegen nicht bewegt wer-
den.
Für die Luftverteilung betätigen Sie
das Bedienelement B:
ô= vollständig geschlossen
ö= vollständig geöffnet.EINSTELLUNG DER
SEITLICHEN, REGULIERBAREN
DÜSEN (Abb. 79)
Für die Ausrichtung der Luftvertei-
lung betätigen Sie den Hebel A.
Für die Einstellung der Luftzufuhr
betätigen Sie das Bedienelement B:
ô= vollständig geschlossen
ö= vollständig geöffnet.
Abb. 78
L0B0063b
Abb. 79
L0B0064b

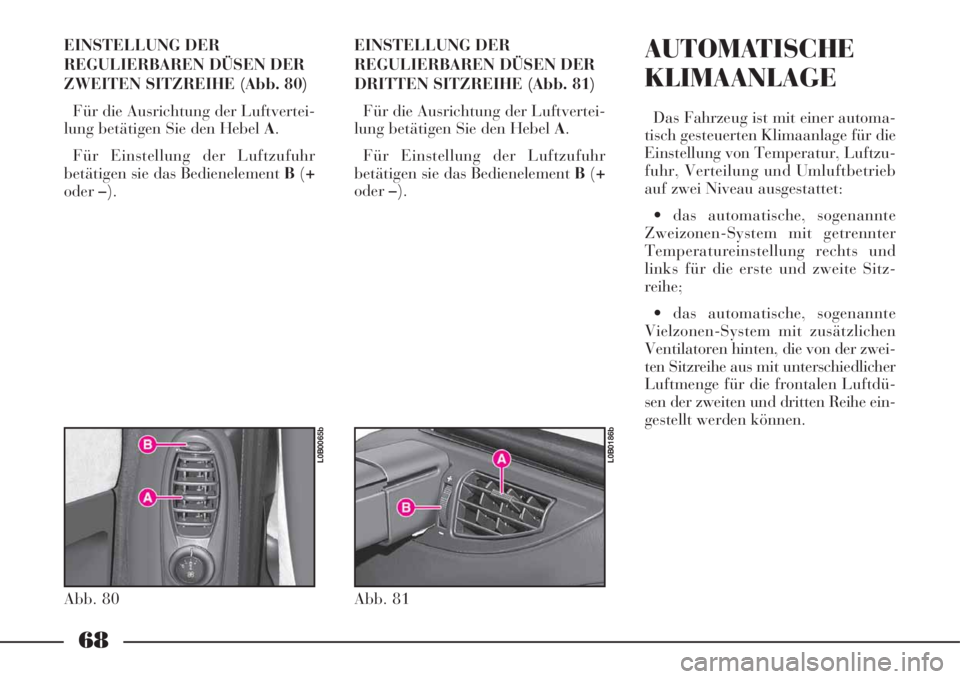

68
EINSTELLUNG DER
REGULIERBAREN DÜSEN DER
ZWEITEN SITZREIHE (Abb. 80)
Für die Ausrichtung der Luftvertei-
lung betätigen Sie den Hebel A.
Für Einstellung der Luftzufuhr
betätigen sie das Bedienelement B(+
oder–).EINSTELLUNG DER
REGULIERBAREN DÜSEN DER
DRITTEN SITZREIHE (Abb. 81)
Für die Ausrichtung der Luftvertei-
lung betätigen Sie den Hebel A.
Für Einstellung der Luftzufuhr
betätigen sie das Bedienelement B(+
oder–).AUTOMATISCHE
KLIMAANLAGE
Das Fahrzeug ist mit einer automa-
tisch gesteuerten Klimaanlage für die
Einstellung von Temperatur, Luftzu-
fuhr, Verteilung und Umluftbetrieb
auf zwei Niveau ausgestattet:
• das automatische, sogenannte
Zweizonen-System mit getrennter
Temperatureinstellung rechts und
links für die erste und zweite Sitz-
reihe;
• das automatische, sogenannte
Vielzonen-System mit zusätzlichen
Ventilatoren hinten, die von der zwei-
ten Sitzreihe aus mit unterschiedlicher
Luftmenge für die frontalen Luftdü-
sen der zweiten und dritten Reihe ein-
gestellt werden können.
Abb. 80
L0B0065b
Abb. 81
L0B0186b

69
ZUR BEACHTUNGManuelle Ein-
stellungen bleiben gespeichert und
haben den Vorrang gegenüber den
automatischen, bis der Benutzer die
automatische Systemkontrolle
(AUTO) wieder einstellt. Die per
Hand ausgewählten Einstellungen
werden bei Abstellen des Motors ge-
speichert und beim nächsten Anlas-
sen wieder eingestellt. LUFTZUFUHR
Bei Handbetrieb stehen 8 unter-
schiedliche Stufen der Luftzufuhr zur
Verfügung, die auf dem Display
durch jeweilige Schwarzfärbung des
Halbflügels des Hauptventilatorsym-
bols angezeigt werden.
Bei Automatikbetrieb (AUTO) ist
die Luftzufuhr variabel und wird von
dem System ausgeführt und auf dem
Display durch 4 halbe, schwarze Ven-
tilatorflügel angezeigt.
ZUR BEACHTUNGBei Anlassen
mit sehr niedrigen Aussentemperatu-
ren könnte sich bei Automatikbetrieb
AUTO der Ventilator nicht einschal-
ten. Dies ist jedoch nicht als Störung
zu bewerten; die Anlage geht auto-
matisch auf Normalbetrieb über,
wenn der vom System vorgesehene
Temperaturwert erreicht ist.LUFTVERTEILUNG
Die Luftverteilungsmöglichkeiten
bei Automatik- oder Handbetrieb
sind:
– Ventilation (frontal)
– Bilevel (frontal/Fussraum)
– Fussraum
– Windschutzscheibe/Fussraum
– Funktion MAX-DEF.
Die Luft wird weiterhin auch an die
Rücksitze der zweiten und dritten
Sitzreihe verteilt.
Funktion Ventilation
Der behandelte Luftstrom geht
durch die 5 frontalen Düsen rechts
und links und in der Mitte des Arma-
turenbretts. Der Luftstrom kann
durch Betätigung der Austrittsgitter
und des Bedienungshebels waagerecht
und senkrecht ausgerichtet werden. Die Klimaanlage ist mit
dem umweltfreundlichen
Kältemittel R134a gefüllt,
das bei einem eventuellen Verlust
die Umwelt nicht belastet. Auf kei-
nen Fall dürfen andere Flüssigkei-
ten verwendet werden, die mit den
Bauteilen der Anlage unverträglich
sind.
