Lancia Phedra 2009 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

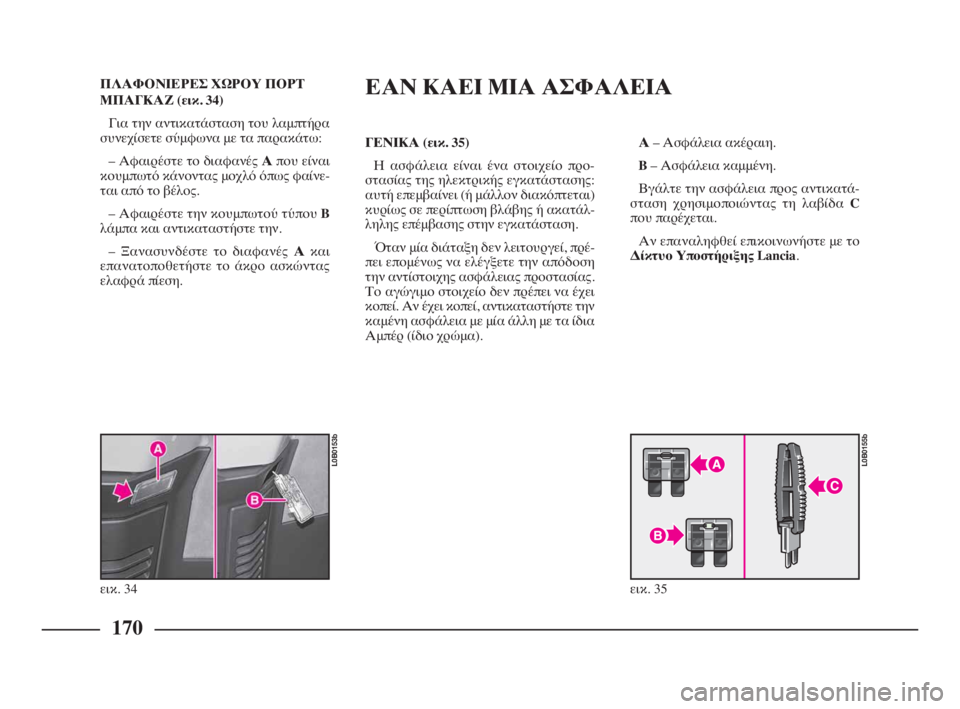

ΠΛΑΦΟΝΙΕΡΕΣ ΧΩΡΟΥ ΠΟΡΤ
ΜΠΑΓΚΑΖ (εικ. 34)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
– Αφαιρέστε το διαφανές Απου είναι
κουμπωτό κάνοντας μοχλό όπως φαίνε-
ται από το βέλος.
– Αφαιρέστε την κουμπωτού τύπου B
λάμπα και αντικαταστήστε την.
– Ξανασυνδέστε το διαφανές Ακαι
επανατοποθετήστε το άκρο ασκώντας
ελαφρά πίεση. ΓΕΝΙΚΑ (εικ. 35)
Η ασφάλεια είναι ένα στοιχείο προ-
στασίας της ηλεκτρικής εγκατάστασης:
αυτή επεμβαίνει (ή μάλλον διακόπτεται)
κυρίως σε περίπτωση βλάβης ή ακατάλ-
ληλης επέμβασης στην εγκατάσταση.
Όταν μία διάταξη δεν λειτουργεί, πρέ-
πει επομένως να ελέγξετε την απόδοση
την αντίστοιχης ασφάλειας προστασίας.
Το αγώγιμο στοιχείο δεν πρέπει να έχει
κοπεί. Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα ίδια
Αμπέρ (ίδιο χρώμα).
170
εικ. 34
L0B0153b
εικ. 35
L0B0155b
Α– Ασφάλεια ακέραιη.
B– Ασφάλεια καμμένη.
Βγάλτε την ασφάλεια προς αντικατά-
σταση χρησιμοποιώντας τη λαβίδα C
που παρέχεται.
Αν επαναληφθεί επικοινωνήστε με το
Δίκτυο Υποστήριξης Lancia.
ΕΑΝ ΚΑΕΙ ΜΙΑ ΑΣΦΑΛΕΙΑ
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 170

171
Ποτέ μην αντικαθιστάτε μία
καμένη ασφάλεια με μεταλλικά
σύρματα ή άλλο υλικό. Χρησι-
μοποιήστε πάντα αντίσταση σε άρτια
κατάσταση και του ίδιου χρώματος.
Ποτέ μην αντικαθιστάτε μία
ασφάλεια με μία άλλη η οποία
έχει περισσότερα Αμπέρ· ΚΙΝ-
ΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑ-
ΓΙΑΣ!Αν επέμβει η γενική ασφά-
λεια προστασίας (MIDI-FUSE,
MAXI-FUSE ή MEGA-FUSE)
μην πραγματοποιήσετε καμία επέμβαση
επισκευής, απευθυνθείτε στο Δίκτυο Τε-
χνικής Υποστήριξης της Lancia.

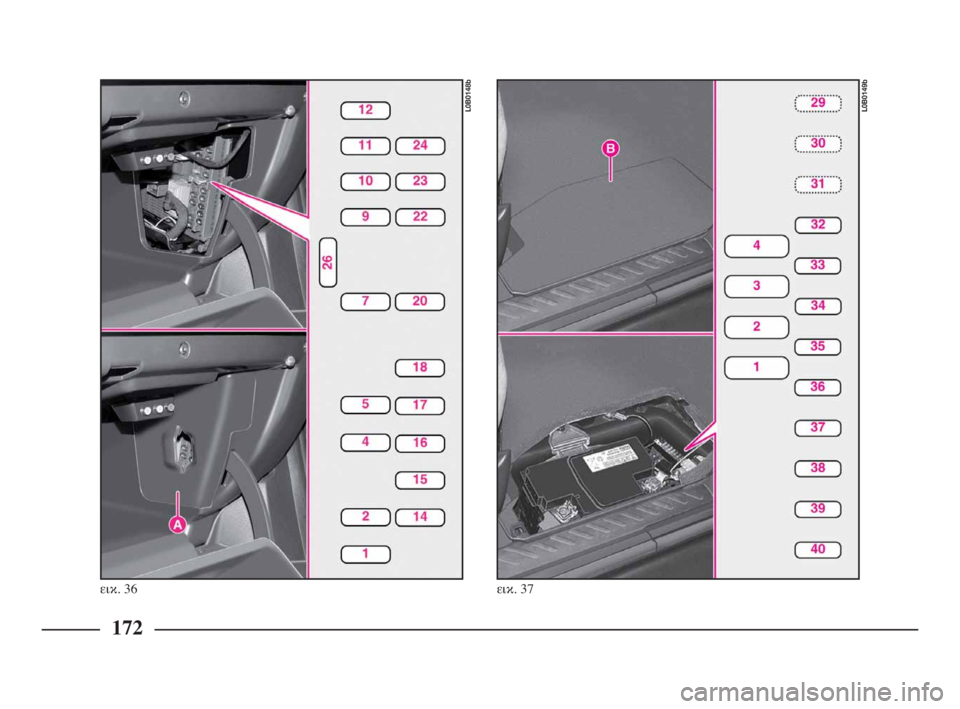

ΤΟΠΟΘΕΤΗΣΗ ΑΣΦΑΛΕΙΩΝ
(εικ. 36-37-38)
Οι ασφάλειες συγκεντρώνονται σε
3 ασφαλειοθήκες τοποθετημένες αντί-
στοιχα:
– στο ντουλαπάκι, για να έχετε πρό-
σβαση αφαιρέστε το προστατευτικό κά-
λυμα A.
– Στη θυρίδα στο δάπεδο απέναντι από
το κάθισμα του συνοδηγού, δίπλα στην
μπαταρία. Για να έχετε πρόσβαση ση-
κώστε το προστατευτικό κάλυμα B.
– Στο χώρο του κινητήρα. Για να έχετε
πρόσβαση αφαιρέστε το προστατευτικό
κάλυμα C.Πριν αντικαταστήσετε μία
ασφάλεια, ελέγξτε ότι έχει
αφαιρεθεί το κλειδί από το
διακόπτη ανάφλεξης και ότι όλες οι άλ-
λες ηλεκτρικές συσκευές έχουν σβή-
σει/απενεργοποιηθεί.
Εάν επέμβει μία γενική
ασφάλεια για την προστασία
των συστημάτων ασφάλειας
(σύστημα αερόσακου, σύστημα πέδη-
σης), των συστημάτων κινητήρα-μετά-
δοσης (σύστημα κινητήρα, σύστημα κι-
βωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης, απευθυνθείτε στο Δίκτυο
Τεχνικής Υποστήριξης της Lancia.
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 171

172
εικ. 36
L0B0148b
εικ. 37
L0B0149b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 172

173

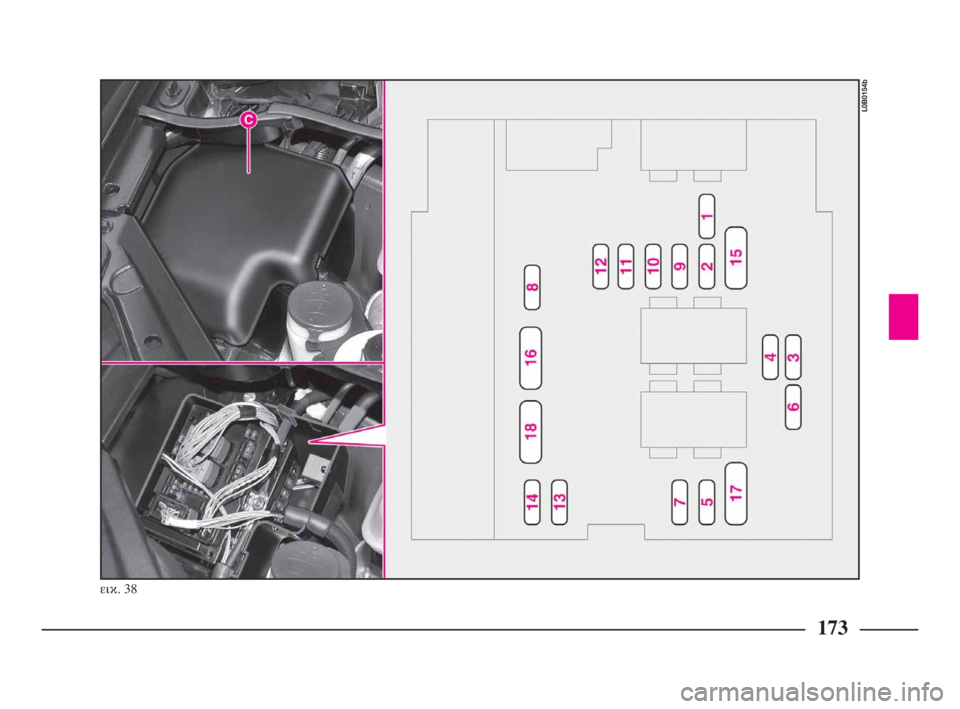

εικ. 38
L0B0154b
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 173

174
10 A
15 A
15 A
10 A
20 A
30 A
20 A
15 A
10 A
30 A
30 A
5 A
15 A
10 A
10 A
10 A
15 A
15 A
40 AΠίσω φώτα ομίχλης
Πίσω υαλοκαθαριστήρας
Τροφοδοσία για λειτουργίες κύριας ηλεκτρονικής μονάδας ελέγχου
Αριστερό φως στοπ
Σποτ, αναπτήρας, φωτισμός ντουλαπιού μικροαντικειμένων πλευράς συνοδηγού,
εσωτερικός αυτόματος καθρέφτης
Μπροστινή ηλιοροφή, μπροστινοί υαλοκαθαριστήρες
Πρίζα διάγνωσης, πρίζα κοτσαδόρου
Ηλεκτρονικός συναγερμός, σύστημα τηλεπληροφόρησης CONNECT Nav+,
κουμπιά ελέγχου στο τιμόνι, φίλτρο καταλοίπων
Δεξί φως θέσης, φως πινακίδας, φωτισμός κουμπιών ελέγχου κλιματιστικού,
πλαφονιέρες (πρώτη, δεύτερη και τρίτη σειρά)
Κεντρικό κλείδωμα, Διπλοκλείδωμα των θυρών
Οπίσθιος υαλοκαθαριστήρας
Τροφοδοσία συστήματος air bag, τροφοδοσίες για την κύρια ηλεκτρονική μονάδα ελέγχου
Δεξί φως στοπ, τρίτο στοπ, φώτα στοπ ενδεχόμενης ρυμούλκας
Τροφοδοσία πρίζας διάγνωσης, διακόπτης πεντάλ φρένου και συμπλέκτη
Τροφοδοσία ηχοσυστήματος για λειτουργίες κύριας ηλεκτρονικής μονάδας ελέγχου
Αριστερό φως θέσης, φως θέσης ενδεχόμενης ρυμούλκας
Σειρήνα ηλεκτρονικού συναγερμού
Τροφοδοσία αισθητήρα παρκαρίσματος για κύρια ηλεκτρονικής μονάδας ελέγχου
Πίσω θερμαινόμενο τζάμι
Ασφαλειοθήκη ντουλαπιού μικροαντικειμένων (εικ. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
26
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 174

175
40 A
40 A
30 A
–
–
–
–
25 A
25 A
20 A
20 A
10 A
10 A
15 A
20 A
20 AΠλευρική συρόμενη ηλεκτρική δεξιά πόρτα
Πλευρική συρόμενη ηλεκτρική αριστερή πόρτα
Ενισχυτής HI-FI
Ελεύθερο
Ελεύθερο
Ελεύθερο
Ελεύθερο
Μπροστινό κάθισμα με ηλεκτρική ρύθμιση
Κάθισμα συνοδηγού με ηλεκτρική ρύθμιση
Ηλιοροφή τρίτης σειράς
Ηλιοροφή δεύτερης σειράς
Θερμαινόμενο κάθισμα συνοδηγού
Θερμαινόμενο κάθισμα οδηγού
Ηλεκτρική διάταξη ασφαλείας για παιδιά
Ηλεκτρική πρίζα 12V πίσω τρίτη σειρά
Ηλεκτρική πρίζα 12V στο κάθισμα του οδηγού
Ασφαλειοθήκη ντουλαπιού μικροαντικειμένων (εικ. 37)
1
2
3
4
29
30
31
32
33
34
35
36
37
38
39
40
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 175

176
Διακόπτης φώτων όπισθεν, προβολείς εκτόνωσης αερίου (Xeno), κουμπιά ελέγχου
ηλεκτροανεμιστήρα, στάθμη υγρού ψύξης κινητήρα, θερμαινόμενο φίλτρο πετρελαίου,
μπουζί προθέρμανσης, ρυθμιστής ταχύτητας, μετρητής μάζας αέρα
Αντλία καυσίμου, επιστροφή αερίων εξάτμισης κα ρυθμιστής υπερσυμπιεστή
Σύστημα ABS, σύστημα ESP
Τροφοδοσία υπηρεσιών κλειδιού για κύρια ηλεκτρονική μονάδα ελέγχου
Σύστημα φίλτρου καταλοίπων
Φώτα ομίχλης
Πλύσιμο προβολέων
Τροφοδοσία ρελέ κύριας ηλεκτρονικής μονάδας ελέγχου, κουμπιά ελέγχου μονάδας
ηλεκτροανεμιστήρα, ηλεκτροβαλβίδα ρύθμισης της πίεσης του πετρελαίου
και ανακύκλωση αερίων εξάτμισης
Αριστερό φως μεσαίας σκάλας, ρυθμιστής προβολέων
Δεξιό φως μεσαίας σκάλας
Αριστερό φως μεγάλης σκάλας
Δεξιό φως μεγάλης σκάλας
Κλάξον (ηχητική προειδοποίηση)
Αντλία πλυσίματος παρμπρίζ - πίσω τζαμιού
Αισθητήρας Λάμδα, μπεκ, μπουζί ανάφλεξης, ηλεκτροβαλβίδα canister, ηλεκτροβαλβίδα
αντλίας ανάφλεξης
Καθαριστήρες παρμπρίζ
Επιπρόσθετοι ανεμιστήρες
Ασφαλειοθήκη ντουλαπιού μικροαντικειμένων (εικ. 38)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
1810 A
15 A
10 A
10 A
10 A
15 A
20 A
20 A
15 A
15 A
10 A
10 A
15 A
10 A
30 A
30 A
40 A
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 176

177
50 A
50 A
30 A
60 A
70 A
30 A
40 A
50 AΗλεκτρικό βεντιλατέρ (δεύτερη ταχύτητα)
Σύστημα ABS, σύστημα ESP
Ηλεκτροβαλβίδα συστήματος ESP
Τροφοδοσία κύριας ηλεκτρονικής μονάδας ελέγχου 1
Τροφοδοσία κύριας ηλεκτρονικής μονάδας ελέγχου 2
Ηλεκτρικό βεντιλατέρ (πρώτη ταχύτητα)
Σύστημα Fiat CODE
Επιπρόσθετοι ανεμιστήρες κλιματιστικού
Σε αυτήν τη μονάδα ελέγχου βρίσκονται επίσης οι ακόλουθες ασφάλειες MAXI-FUSE:
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
MAXI-FUSE
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 177

ΕΚΚΙΝΗΣΗ ΜΕ ΒΟΗΘΗΤΙΚΗ
ΜΠΑΤΑΡΙΑ
Βλέπετε «Εκκίνηση με βοηθητική μπα-
ταρία», σε αυτό το κεφάλαιο.
178
ΕΑΝ
ΑΠΟΦΟΡΤΙΣΤΕΙ
Η ΜΠΑΤΑΡΙΑ
Καταρχήν, σας συμβουλεύουμε να δείτε
στο κεφάλαιο «Συντήρηση του αυτοκι-
νήτου» τις προφυλάξεις για να αποφύ-
γετε να αποφορτιστεί η μπαταρία και για
να διαρκέσει για μακρό χρονικό διά-
στημα.
ΣΗΜΕΙΩΣΗΗ διαδικασία φόρτισης
της μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Σας συνιστούμε να πάτε
στο Δίκτυο Τεχνικής Υποστήριξης της
Lanciaγια να σας κάνουν αυτή την ερ-
γασία.
ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες. Μία
παρατεταμένη φόρτιση μπορεί να προ-
καλέσει ζημιά στην μπαταρία.
Ορίστε πώς πρέπει να δράσετε:
1) αποσυνδέστε τον ακροδέκτη από τον
αρνητικό πόλο της μπαταρίας.
ΣΗΜΕΙΩΣΗΕάν το αυτοκίνητο είναι
εξοπλισμένο με ηλεκτρονικό συναγερμό,
αποσυνδέστε τον με το τηλεχειριστήριο.2) Συνδέστε τα καλώδια του φορτιστή
στους πόλους της μπαταρίας, προσέχον-
τας την πολικότητα.
3) Ανάψτε τον φορτιστή.
4) Όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την μπατα-
ρία.
5) Συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
Το υγρό (ηλεκτρολύτης) που
περιέχεται στην μπαταρία εί-
ναι δηλητηριώδες και καυ-
στικό. Αποφύγετε την επαφή με το
δέρμα ή με τα μάτια. Η εργασία φόρ-
τισης της μπαταρίας πρέπει να γίνεται
μέσα σε ένα αεριζόμενο χώρο, μακριά
από γυμνή φλόγα ή πιθανές πηγές
σπινθήρων : κίνδυνος έκρηξης και φω-
τιάς.Μην προσπαθήσετε να επα-
ναφορτίσετε μία παγωμένη
μπαταρία: πρώτα ξεπαγώστε
την για να προλάβετε τον κίνδυνο
έκρηξης. Αν μία μπαταρία έχει παγώ-
σει, πρέπει να εξεταστεί από εξειδικευ-
μένο προσωπικό πριν από τη φόρτιση
για να ελέγξει ότι τα εσωτερικά στοι-
χεία δεν έχουν πάθει ζημιά και ότι το
σώμα της δεν έχει σπάσει προκαλώντας
τον κίνδυνο διαρροής δηλητηριωδών,
διαβρωτικών αερίων.
152-182 Phedra LUM EL:152-182 Phedra 17-11-2009 15:04 Pagina 178

179
ΕΑΝ ΧΡΕΙΑΣΤΕΙ ΝΑ ΑΝΑΣΗΚΩΣΕΤΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
Η λανθασμένη τοποθέτηση
του γρύλου μπορεί να έχει σαν
αποτέλεσμα την πτώση του
αυτοκινήτου. Μην χρησιμοποιείτε το
γρύλο για φορτία μεγαλύτερα από
εκείνα που αναγράφονται επάνω στην
ετικέτα.
ΜΕ ΤΟ ΓΡΥΛΟ
Δείτε την παράγραφο «Εάν τρυπήσει
ένα ελαστικό», σε αυτό το κεφάλαιο.
Είναι καλό να γνωρίζετε ότι:
– ο γρύλος δεν χρειάζεται καμία ρύθ-
μιση.
– ο γρύλος δεν μπορεί να επισκευαστεί·
στην περίπτωση βλάβης πρέπει να τον
αντικαταστήσετε με έναν άλλο αυθεν-
τικό.
– δεν θα πρέπει να μοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνο που προβλέπεται για τη λειτουρ-
γία του.Ο γρύλος χρησιμεύει μόνο
για την αντικατάσταση των
τροχών στο αυτοκίνητο στο
οποίο βρίσκεται. Ποτέ μην χρησιμο-
ποιείτε το γρύλο για άλλους σκοπούς,
όπως ανύψωση άλλων αυτοκινήτων.
Ποτέ μην χρησιμοποιείτε τον γρύλο
για να κάνετε επισκευές κάτω από το
αυτοκίνητο.
ΜΕ ΜΗΧΑΝΗΜΑ
ΑΝΥΨΩΣΗΣ ΣΥΝΕΡΓΕΙΟΥ
Μπροστά
Το αυτοκίνητο πρέπει να ανυψώνεται
αποκλειστικά τοποθετώντας το πιάτο
του βραχίονα του ανυψωτή στα σημεία
που υποδεικνύονται στην (εικ. 39):
A: ανύψωση δεξιά μπροστά.
B: ανύψωση αριστερά μπροστά.
Πίσω
Δεν επιτρέπεται η ανύψωση.
εικ. 39
L0B0139b
