Page 11 of 246
10
Hitteschilden – riemen –
poelies – aanjager
Kom niet in de buurt met
de handen.
Stuurbekrachtiging
Zorg ervoor dat het maxi-
mumvloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de „Vullings-
tabel”.
Katalysator
Parkeer niet op een
ondergrond met mogelijk
brandbare stoffen. Lees
hiervoor het hoofdstuk:
„Emissiereductiesystemen
beschermen”.
WAARSCHUWINGSSYMBOLEN
Motor
Gebruik uitsluitend de olie
die wordt genoemd in de
„Vullingstabel”.
Ruitenwissers
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de „Vullingstabel”.
Remcircuit
Zorg ervoor dat het maxi-
mumvloeistofniveau in het
reservoir niet wordt over-
schreden. Gebruik uitslui-
tend de vloeistof die wordt
genoemd in de „Vullings-
tabel”.
Auto’s met dieselmotor
Tank uitsluitend diesel-
brandstof.
DIESEL
Expansiereservoir
Gebruik uitsluitend het
type vloeistof dat wordt ge-
noemd in de „Vullings -
tabel”.
Accu
Draag een veiligheidsbril.
Accu
Krik
Raadpleeg het Instructie-
boekje.
SYMBOLEN DIE
VERPLICHTINGEN AANGEVEN
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 10
Page 12 of 246
11

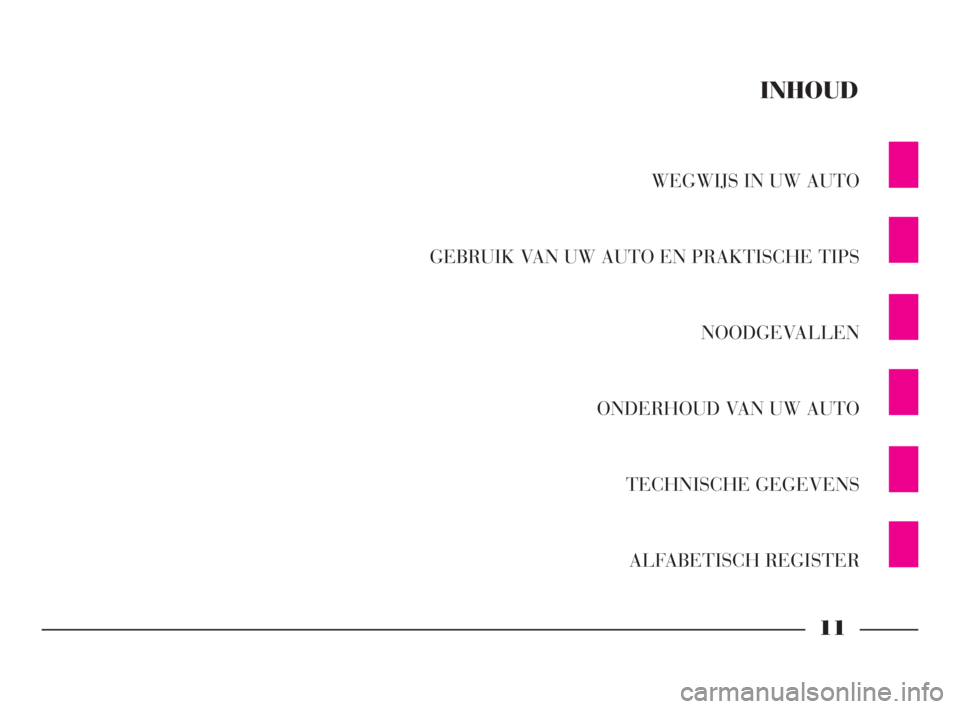

WEGWIJS IN UW AUTO
GEBRUIK VAN UW AUTO EN PRAKTISCHE TIPS
NOODGEVALLEN
ONDERHOUD VAN UW AUTO
TECHNISCHE GEGEVENS
ALFABETISCH REGISTER
INHOUD
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 11
Page 13 of 246
12

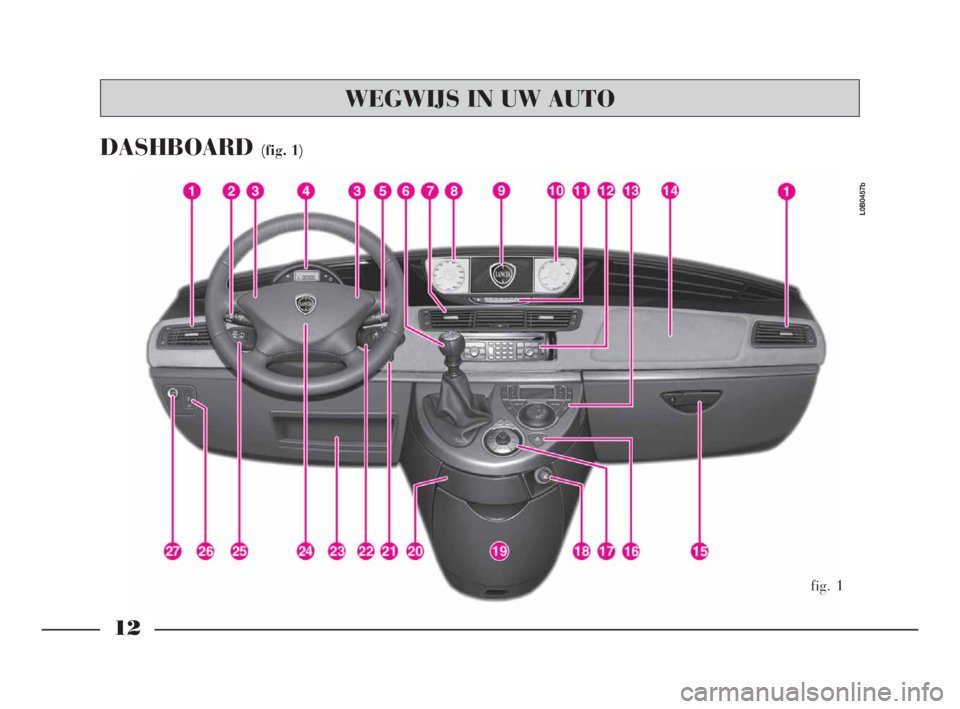

DASHBOARD(fig. 1)
fig. 1
L0B0457b
WEGWIJS IN UW AUTO
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 12
Page 14 of 246
13
1)Luchtroosters aan de zijkanten
2)Linker hendel: bedieningsorganen buitenverlichting
3)Claxon
4)Instrumentenpaneel: kilometertellerdisplay en waar-
schuwings-/controlelampjes
5)Rechter hendel: bedieningsorganen ruitenwissers voor/
achter en tripcomputer
6)Versnellingspook
7)Luchtroosters in het midden
8)Snelheidsmeter
9)Display van infotelematica-systeem CONNECT Nav+
10)Toerenteller
11)Digitaal display: brandstofmeter met waarschuwings-
lampje brandstofreserve en koelvloeistoftemperatuur-
meter met waarschuwingslampje voor te hoge koel-
vloeistoftemperatuur
12)Infotelematica-systeem CONNECT Nav+
13)Bedieningsorganen automatische klimaatregeling
14)Passagiersairbag
15)Dashboardkastje16)Schakelaar waarschuwingsknipperlichten
17)Joystick van infotelematica-systeem CONNECT Nav+
18)Aansteker
19)Middenconsole
20)Asbak en opbergvak
21)Sleutel en start-/contactslot
22)Bedieningshendel autoradio bij het stuurwiel
23)Documentenvak
24)Bestuurdersairbag
25)Bedieningshendel cruisecontrol
26)Koplampverstelling (niet bij uitvoeringen met xenon-
lampen)
27)Uit-/inschakelen ESP.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 13
Page 15 of 246
14
LANCIA CODE
Voor een nog betere bescherming te-
gen diefstal is de auto uitgerust met
een elektronische startblokkering
(Lancia CODE). Het systeem schakelt
automatisch in als de contactsleutel
wordt uitgenomen. In de handgreep
van de sleutels bevindt zich een elek-
tronische component, die bij het star-
ten van de motor een signaal ontvangt
via een speciale antenne. Deze an-
tenne bevindt zich in het start-/con-
tactslot. Het signaal wordt omgezet in
een gecodeerd signaal en vervolgens
aan de regeleenheid van het CODE-
systeem gezonden. Als de code wordt
herkend, maakt de regeleenheid het
starten van de motor mogelijk.DE SLEUTELS (fig. 2)
Bij de auto worden geleverd:
– twee sleutels Aals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening en een
elektronisch diefstalalarm.
– twee sleutels Bals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening, een elek-
tronisch diefstalalarm en elektronisch
bediende zijschuifdeuren.De sleutels dienen voor:
– het start-/contactslot;
– het slot in het bestuurders- en het
passagiersportier
– de afstandsbediening van de cen-
trale portiervergrendeling
– het diefstalalarm (voor bepaalde
uitvoeringen/markten)
– de uitschakeling van de passagier-
sairbag
– het slot van de tankdop
– het afsluiten van het dashboard-
kastje.
fig. 2
L0B0401b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 14
Page 16 of 246
15
De sleutel (fig. 3) heeft 2 druktoetsen:
A– voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B– voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm.
Als toets Alang wordt ingedrukt,
wordt de „lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieurver-
lichting en de richtingaanwijzers ge-
durende enige seconden branden.
Deze functie kan tot maximaal 30 me-
ter van de auto worden ingeschakeld.
De sleutel is ook voorzien van een me-
talen noodsleutel D; deze klapt uit de
handgreep als knop Cwordt ingedrukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop C.Wees zeer voorzichtig bij
het indrukken van druk-
knop C, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop C
drukt.
fig. 3
L0B0402b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 15
Page 17 of 246
16
De sleutel (fig. 4) heeft 4 druktoetsen:
A– voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B– voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm;
C– voor het openen/sluiten van de
rechter zijschuifdeur;
D– voor het openen/sluiten van de
linker zijschuifdeur. Als toets Alang wordt ingedrukt,
wordt de „lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieurver-
lichting en de richtingaanwijzers ge-
durende enige seconden branden.
Deze functie kan tot maximaal 30 me-
ter van de auto worden ingeschakeld.
De sleutel is ook voorzien van een me-
talen noodsleutel F; deze klapt uit de
handgreep als knop Ewordt ingedrukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop E.Wees zeer voorzichtig bij
het indrukken van druk-
knop E, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop E
drukt.
fig. 4
L0B0403b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 16
Page 18 of 246
17
De afstandsbediening in de sleutel
werkt met radiogolven.
BELANGRIJKOm schade aan de
elektronische circuits in de sleutels te
voorkomen, mogen de sleutels niet
aan directe zonnestraling worden
blootgesteld.speciale beschermlaag, die moet wor-
den verwijderd als de CODE-card
moet worden gebruikt. Bewaar de
CODE-card daarom op een veilige
plek; niet in de auto.
Samen met de sleutels heeft u een
CODE-card (fig. 5) ontvangen waarop
een elektronische code staat, die door
deLancia-dealerkan worden ge-
bruikt als de auto niet kan worden ge-
start. Deze code is afgedekt met eenAls de auto wordt ver-
kocht, moeten alle sleutels
en de CODE-card over-
handigd worden aan de nieuwe
eigenaar.BATTERIJ VERVANGEN (fig. 6-7)
Als de toets van de afstandsbedie-
ning wordt ingedrukt en de portieren
vergrendelen niet en de richtingaan-
wijzers gaan niet branden, moet de
batterij van de afstandsbediening
door een batterij van hetzelfde type
worden vervangen:
– klap de metalen noodsleutel uit;
– open de kunststof behuizing A
m.b.v. de inkeping B;
– verwijder de printplaat Cmet de
batterij;
– verwijder de batterij Den vervang
deze door een nieuwe; houdt hierbij
rekening met de polariteit;
– plaats de printplaat Cmet de bat-
terij naar binnen gekeerd;
– sluit de kunststof behuizing A. Door krachtige stoten
kunnen de elektronische
componenten in de sleutel
worden beschadigd.
fig. 5
L0B0002b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 17
Page 19 of 246
18
Lege batterijen zijn scha-
delijk voor het milieu. Ze
moeten in daarvoor be-
stemde containers worden gede-
poneerd Ze kunnen ook bij de
Lancia-dealer worden ingeleverd,
die vervolgens voor de afvoer zal
zorgen. Zorg ervoor dat ze niet
worden blootgesteld aan open
vuur en hoge temperaturen. Houd
ze buiten het bereik van kinderen.Omdat het diefstalalarm stroom ver-
bruikt, raden wij u aan het diefstala-
larm niet met de afstandsbediening in
te schakelen als u de auto langer dan
een maand niet denkt te gebruiken.
Zo voorkomt u dat de accu wordt uit-
geput. Vergrendel de auto door de
sleutel in het slot te verdraaien.DUPLICAATSLEUTEL
Wend u tot Lancia-dealervoor het
aanvragen van een duplicaatsleutel;
neem de CODE-card en alle sleutels
van de auto die nog in uw bezit zijn
mee.
Als tijdens het opslaan van een
nieuwe sleutelcode de reeds opgesla-
gen sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het geheugen
gewist, zodat eventueel verloren sleu-
tels niet meer gebruikt kunnen wor-
den voor het starten van de motor.
Als de auto wordt verkocht, moeten
alle sleutels en de CODE-card over-
handigd worden aan de nieuwe ei-
genaar.
fig. 6
L0B0440b
fig. 7
L0B0441b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 18
Page 20 of 246
19
WERKING
Iedere keer als u het contactslot in
standSzet, schakelt de Lancia CODE
de functies van de elektronische re-
geleenheid van de motor uit.
Als u bij het starten van de motor de
sleutel in stand Mdraait, stuurt de
Lancia CODE een code naar de re-
geleenheid van de motor. De regel-
eenheid heft, als de code wordt her-
kend, de blokkering van de functies
op. De versleutelde en variabele code
wordt door de sleutel verzonden. De
code wordt alleen verzonden als de re-
geleenheid van het systeem de code
heeft herkend via een antenne in het
start-/contactslot.
Als de code niet op de juiste wijze
wordt herkend, moet u de sleutel in
standSen vervolgens weer in stand
Mdraaien; als het lampje nog steeds
blijft branden, probeer het dan met de
andere bijgeleverde sleutel.
Als de motor nog niet aanslaat, wend
u dan tot de Lancia-dealer.BELANGRIJKElke sleutel heeft
een eigen code, die verschillend is van
alle andere, en die in de regeleenheid
van het systeem moet worden opge-
slagen. Voor het opslaan van nieuwe
sleutels moet u zich tot de Lancia-
dealerwenden. Hierbij moeten alle in
uw bezit zijnde sleutels, de CODE-
card, een identiteitsbewijs en het ken-
tekenbewijs worden meegenomen.DIEFSTALALARM
(voor bepaalde
uitvoeringen/markten)
De auto is uitgerust met een elektro-
nisch diefstalalarm met omtrekbevei-
liging (exterieur) en bewegingsdetec-
tie (interieur). Druk op toets A(fig.
8) van de sleutel met afstandsbedie-
ning om het alarm in te schakelen.
Als het alarm wordt ingeschakeld
gaan de richtingaanwijzers knipperen
en gaat vervolgens led A(fig. 8) op
het dashboard knipperen.
Het alarm wordt niet ingescha-
keld als de portieren worden ver-
grendeld met de sleutel in het por-
tierslot. Als tijdens het opslaan
van een nieuwe sleutel-
code de reeds opgeslagen
sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het ge-
heugen gewist, zodat eventueel
verloren of gestolen sleutels niet
meer gebruikt kunnen worden
voor het starten van de motor.
fig. 8
L0B0405b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 19
