Alarm activeren
De sirene schakelt in en de richting-
aanwijzers knipperen gedurende on-
geveer 30 seconden als:
– de portieren, de achterklep/kof -
ferdeksel, de motorkap of het open-
dak (voor bepaalde uitvoeringen/
markten) worden geopend;
– een wijziging in de inhoud van de
auto wordt gesignaleerd (laat de rui-
ten niet open en laat geen dieren
achter in het interieur als het alarm
is ingeschakeld);
– een poging wordt ondernomen om
het diefstalalarm uit te schakelen zon-
der gebruik te maken van de af-
standsbediening.Diefstalalarm uitschakelen
Het alarm wordt uitgeschakeld als
toetsB(fig. 8) op de afstandsbedie-
ning wordt ingedrukt.
De richtingaanwijzers knipperen
snel gedurende enige seconden.
Als voor het uitschakelen het alarm
geactiveerd is geweest, knippert led A
(fig. 9) snel.Bewegingsdetectie uitschakelen
Druk als het diefstalalarm is uitge-
schakeld op toets A(fig. 10). De toets
kan bereikt worden als het portier is
geopend. Led A(fig. 9) op het dash-
board gaat continu branden.
Als vervolgens het diefstalalarm
wordt ingeschakeld, is alleen de om-
trekbeveiliging (exterieur) beschikbaar.
Als toets A(fig. 10) nogmaals wordt
ingedrukt, vindt de normale bescher-
ming van het interieur en exterieur
weer plaats.
fig. 9
L0B0450b
fig. 10
L0B0218b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 20
Page 22 of 246
21
Uitschakelen
zonder afstandsbediening
Ga hiervoor als volgt te werk:
– open het portier met de sleutel (de
sirene wordt ingeschakeld);
– zet binnen 10 seconden het start-/
contactslot in stand Men druk ver-
volgens op toets A(fig. 10); hierdoor
schakelt de sirene uit.
Als deze handeling wordt herhaald,
wordt de sirene opnieuw ingeschakeld.
PROGRAMMEREN
VAN HET SYSTEEM
Bij aflevering van de auto is het dief-
stalalarm al geprogrammeerd door de
Lancia-dealer. Raadpleeg uw Lan-
cia-dealerals het programmeren
eventueel opnieuw moet plaatsvinden.EXTRA AFSTANDSBEDIENINGEN
BESTELLEN
Als u om welke reden dan ook een
nieuwe sleutel met afstandsbediening
nodig heeft, moet u zich tot de Lancia-
dealerwenden. Hierbij moeten alle
sleutels die nog in uw bezit zijn, de
CODE-card, een identiteitsbewijs en het
kentekenbewijs worden meegenomen.START-/
CONTACTSLOT
De sleutel kan in het contactslot (fig.
11) in 4 verschillende standen worden
gedraaid:
S– motor uitgeschakeld, sleutel uit-
neembaar, stuurslot ingeschakeld;
M– contact aan;
D– niet vergrendelde stand voor het
starten van de motor.
fig. 11
L0B0406b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 21
Page 23 of 246
22
STUURSLOT
Inschakelen: neem de sleutel uit
het contactslot als het slot in de stand
Sstaat en draai het stuur om het
makkelijker te maken om het stuur-
slot in te schakelen.
Uitschakelen: draai het stuur iets
in beide richtingen en draai het con-
tactslot in stand M.

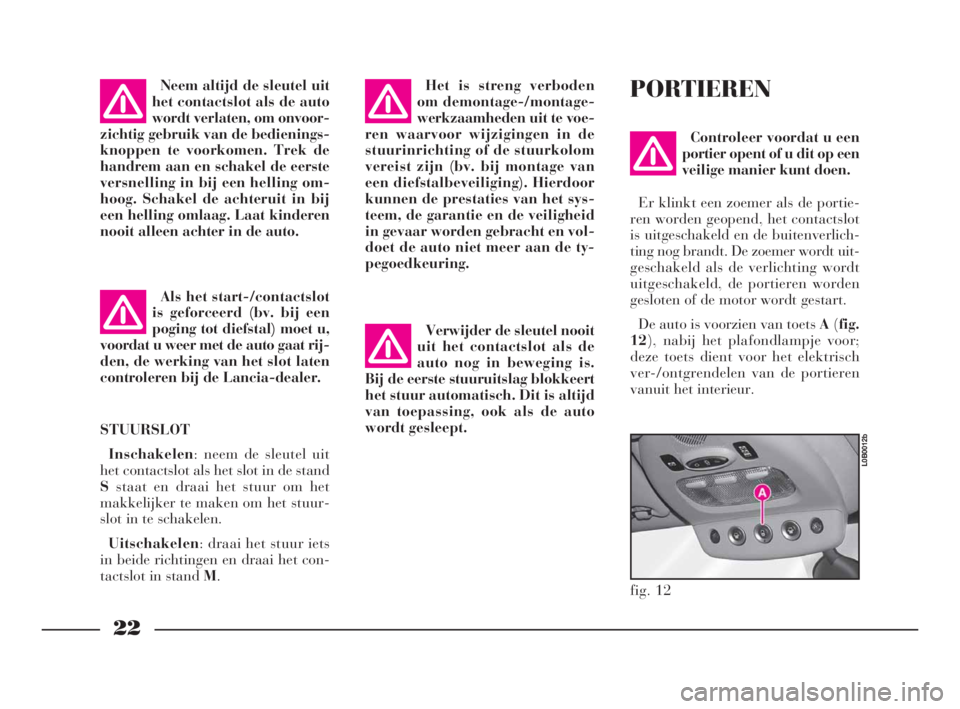

PORTIEREN
Controleer voordat u een
portier opent of u dit op een
veilige manier kunt doen.
Er klinkt een zoemer als de portie-
ren worden geopend, het contactslot
is uitgeschakeld en de buitenverlich-
ting nog brandt. De zoemer wordt uit-
geschakeld als de verlichting wordt
uitgeschakeld, de portieren worden
gesloten of de motor wordt gestart.
De auto is voorzien van toets A(fig.
12), nabij het plafondlampje voor;
deze toets dient voor het elektrisch
ver-/ontgrendelen van de portieren
vanuit het interieur.
Als het start-/contactslot
is geforceerd (bv. bij een
poging tot diefstal) moet u,
voordat u weer met de auto gaat rij-
den, de werking van het slot laten
controleren bij de Lancia-dealer.
Verwijder de sleutel nooit
uit het contactslot als de
auto nog in beweging is.
Bij de eerste stuuruitslag blokkeert
het stuur automatisch. Dit is altijd
van toepassing, ook als de auto
wordt gesleept.
fig. 12
L0B0012b
Neem altijd de sleutel uit
het contactslot als de auto
wordt verlaten, om onvoor-
zichtig gebruik van de bedienings-
knoppen te voorkomen. Trek de
handrem aan en schakel de eerste
versnelling in bij een helling om-
hoog. Schakel de achteruit in bij
een helling omlaag. Laat kinderen
nooit alleen achter in de auto.Het is streng verboden
om demontage-/montage-
werkzaamheden uit te voe-
ren waarvoor wijzigingen in de
stuurinrichting of de stuurkolom
vereist zijn (bv. bij montage van
een diefstalbeveiliging). Hierdoor
kunnen de prestaties van het sys-
teem, de garantie en de veiligheid
in gevaar worden gebracht en vol-
doet de auto niet meer aan de ty-
pegoedkeuring.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 22
Page 24 of 246
23
Als de auto wordt afgeleverd is de
functie „autoclose” ingeschakeld; als
de snelheid van de auto hoger wordt
dan 10 km/h, worden de portieren en
de achterklep automatisch vergren-
deld. Het inschakelen van de functie
wordt, telkens als het contactslot in de
standMwordt gedraaid, aangegeven
met een geluidssignaal („pieptoon”).
Druk langer dan drie seconden op
toetsAom deze functie uit te scha-
kelen.

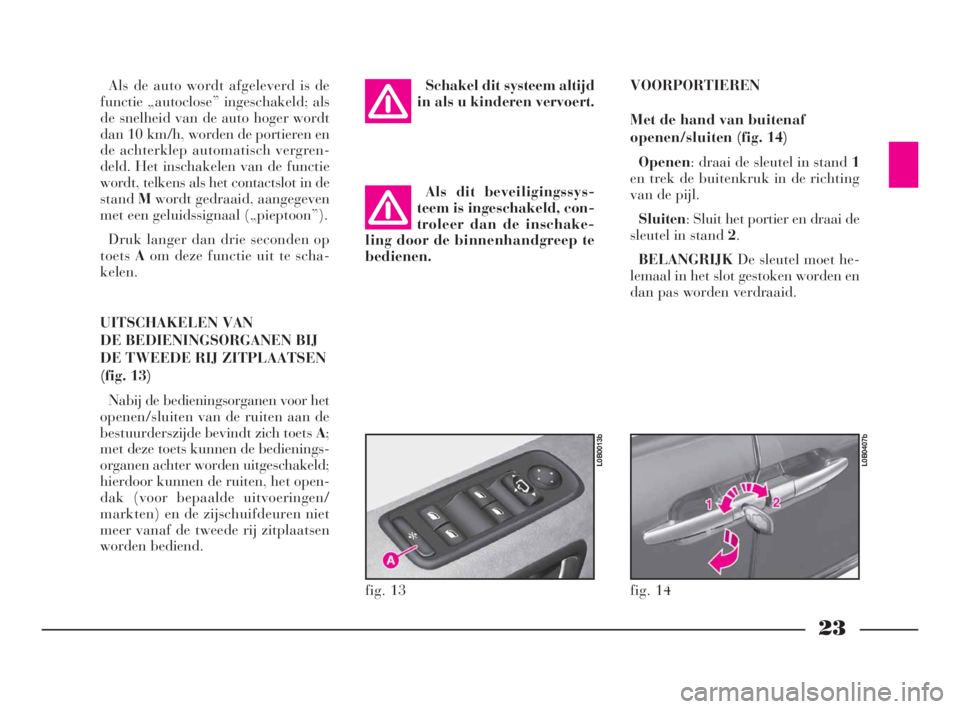

UITSCHAKELEN VAN
DE BEDIENINGSORGANEN BIJ
DE TWEEDE RIJ ZITPLAATSEN
(fig. 13)
Nabij de bedieningsorganen voor het
openen/sluiten van de ruiten aan de
bestuurderszijde bevindt zich toets A;
met deze toets kunnen de bedienings-
organen achter worden uitgeschakeld;
hierdoor kunnen de ruiten, het open-
dak (voor bepaalde uitvoeringen/
markten) en de zijschuifdeuren niet
meer vanaf de tweede rij zitplaatsen
worden bediend.VOORPORTIEREN
Met de hand van buitenaf
openen/sluiten (fig. 14)
Openen: draai de sleutel in stand 1
en trek de buitenkruk in de richting
van de pijl.
Sluiten: Sluit het portier en draai de
sleutel in stand 2.
BELANGRIJKDe sleutel moet he-
lemaal in het slot gestoken worden en
dan pas worden verdraaid.
fig. 13
L0B0013b
fig. 14
L0B0407b
Schakel dit systeem altijd
in als u kinderen vervoert.
Als dit beveiligingssys-
teem is ingeschakeld, con-
troleer dan de inschake-
ling door de binnenhandgreep te
bedienen.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 23
Page 25 of 246
24

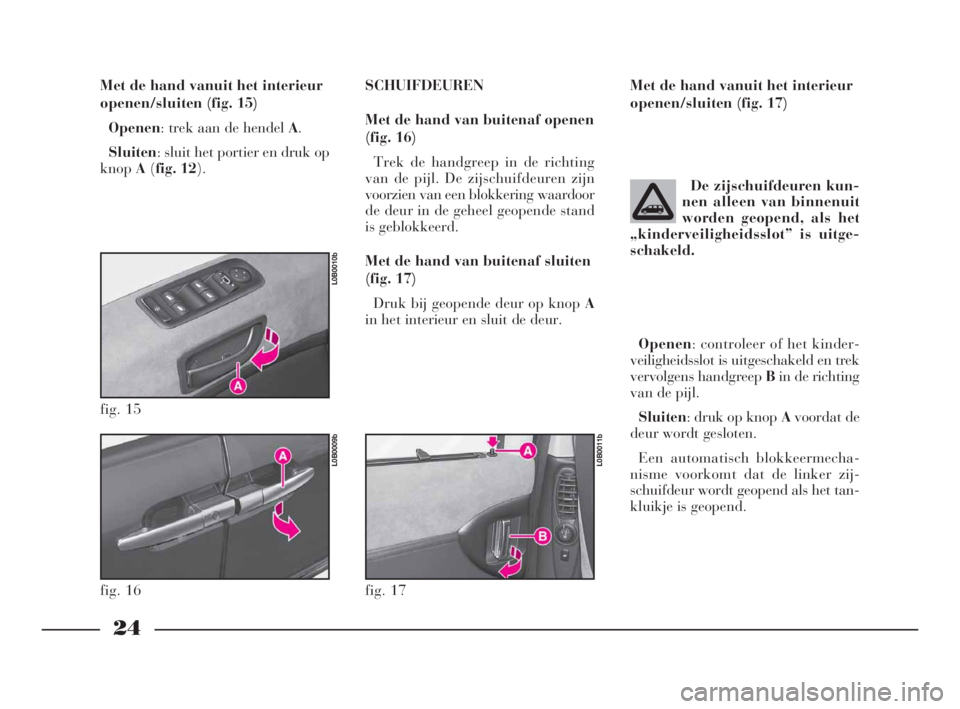

Met de hand vanuit het interieur
openen/sluiten (fig. 15)
Openen: trek aan de hendel A.
Sluiten: sluit het portier en druk op
knopA(fig. 12).SCHUIFDEUREN
Met de hand van buitenaf openen
(fig. 16)
Trek de handgreep in de richting
van de pijl. De zijschuifdeuren zijn
voorzien van een blokkering waardoor
de deur in de geheel geopende stand
is geblokkeerd.
Met de hand van buitenaf sluiten
(fig. 17)
Druk bij geopende deur op knop A
in het interieur en sluit de deur.Met de hand vanuit het interieur
openen/sluiten (fig. 17)
De zijschuifdeuren kun-
nen alleen van binnenuit
worden geopend, als het
„kinderveiligheidsslot” is uitge-
schakeld.
Openen: controleer of het kinder-
veiligheidsslot is uitgeschakeld en trek
vervolgens handgreep Bin de richting
van de pijl.
Sluiten: druk op knop Avoordat de
deur wordt gesloten.
Een automatisch blokkeermecha-
nisme voorkomt dat de linker zij-
schuifdeur wordt geopend als het tan-
kluikje is geopend.
fig. 15
L0B0010b
fig. 16
L0B0009b
fig. 17
L0B0011b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 24
Page 26 of 246
25

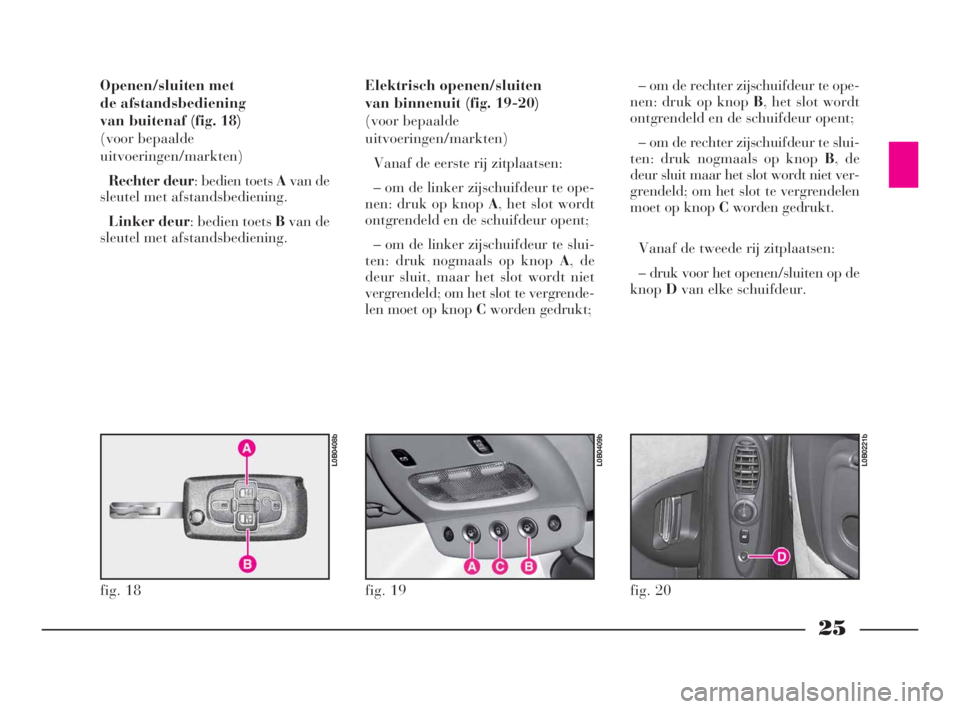

Openen/sluiten met
de afstandsbediening
van buitenaf (fig. 18)
(voor bepaalde
uitvoeringen/markten)
Rechter deur: bedien toets Avan de
sleutel met afstandsbediening.
Linker deur: bedien toets Bvan de
sleutel met afstandsbediening.Elektrisch openen/sluiten
van binnenuit (fig. 19-20)
(voor bepaalde
uitvoeringen/markten)
Vanaf de eerste rij zitplaatsen:
– om de linker zijschuifdeur te ope-
nen: druk op knop A, het slot wordt
ontgrendeld en de schuifdeur opent;
– om de linker zijschuifdeur te slui-
ten: druk nogmaals op knop A, de
deur sluit, maar het slot wordt niet
vergrendeld; om het slot te vergrende-
len moet op knop Cworden gedrukt;– om de rechter zijschuifdeur te ope-
nen: druk op knop B, het slot wordt
ontgrendeld en de schuifdeur opent;
– om de rechter zijschuifdeur te slui-
ten: druk nogmaals op knop B, de
deur sluit maar het slot wordt niet ver-
grendeld; om het slot te vergrendelen
moet op knop Cworden gedrukt.
Vanaf de tweede rij zitplaatsen:
– druk voor het openen/sluiten op de
knopDvan elke schuifdeur.
fig. 18
L0B0408b
fig. 19
L0B0409b
fig. 20
L0B0221b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 25
Page 27 of 246
26
Beide deuren zijn voorzien van een
antibeklemmingsfunctie, die op 2 ma-
nieren werkt:
–tijdens het openen: bij een ob-
stakel stopt de deur automatisch;
–tijdens het sluiten: bij een obsta-
kel stopt de deur, wordt automatisch de
richting van de deurbeweging omge-
keerd en wordt de deur geheel geopend.
Beide manieren worden aangegeven
met een geluidssignaal.
Om de juiste werking te herstellen
moet een elektrisch bedieningssignaal
worden gegeven met de betreffende
toetsen op de afstandsbediening, op het
plafondlampje voor of op de deurstijl.
CENTRALE
PORTIERVERGRENDELING
Van buitenaf
Bij gesloten portieren: steek de sleu-
tel in het bestuurdersportierslot en
verdraai de sleutel.Van binnenuit
Bij gesloten portieren: druk op toets
C(fig. 19) nabij het plafondlampje
voor. Met de knopjes van de achter-
deuren wordt uitsluitend de bijbeho-
rende deur vergrendeld.
BELANGRIJKAls een van de voor-
portieren niet goed gesloten is of als
er een storing in het systeem is, werkt
de centrale portiervergrendeling niet.
Na enige pogingen snel achter elkaar
schakelt het systeem ongeveer 20 se-
conden uit. In deze 20 seconden kun-
nen de portieren met de hand worden
ver- of ontgrendeld, zonder dat het
elektrische systeem ingrijpt. Na deze
20 seconden kan het systeem weer
normaal gebruikt worden. Als de oor-
zaak van de storing is opgelost, werkt
het systeem weer normaal. Anders
schakelt het systeem na enkele pogin-
gen opnieuw uit.
Signalering „geopend portier”
Als de motor draait en een portier is
niet gesloten, verschijnt op het display
een mededeling en klinkt een geluids-
signaal.SUPERVERGRENDELING
PORTIEREN
(voor bepaalde
uitvoeringen/markten)
Druk, om de supervergrendeling van
de portieren met de afstandsbediening
in te schakelen, op toets A(fig. 8) en
vervolgens, binnen 5 seconden na de
eerste keer drukken nogmaals op de-
zelfde toets; nadat het inschakelen de
sloten is aangegeven, wordt ook de
tweede bediening aangegeven.
Om de supervergrendeling van de
portieren met de sleutel in te schake-
len, moet de sleutel in het slot wor-
den gesloten en enige seconden in de
„vergrendelstand” worden gehouden,
totdat de tweede bediening wordt
waargenomen en de werking wordt
aangegeven.
Deze manier moet worden uitge-
voerd als u het elektronische diefsta-
lalarm niet wilt inschakelen.
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 26
Page 28 of 246
27

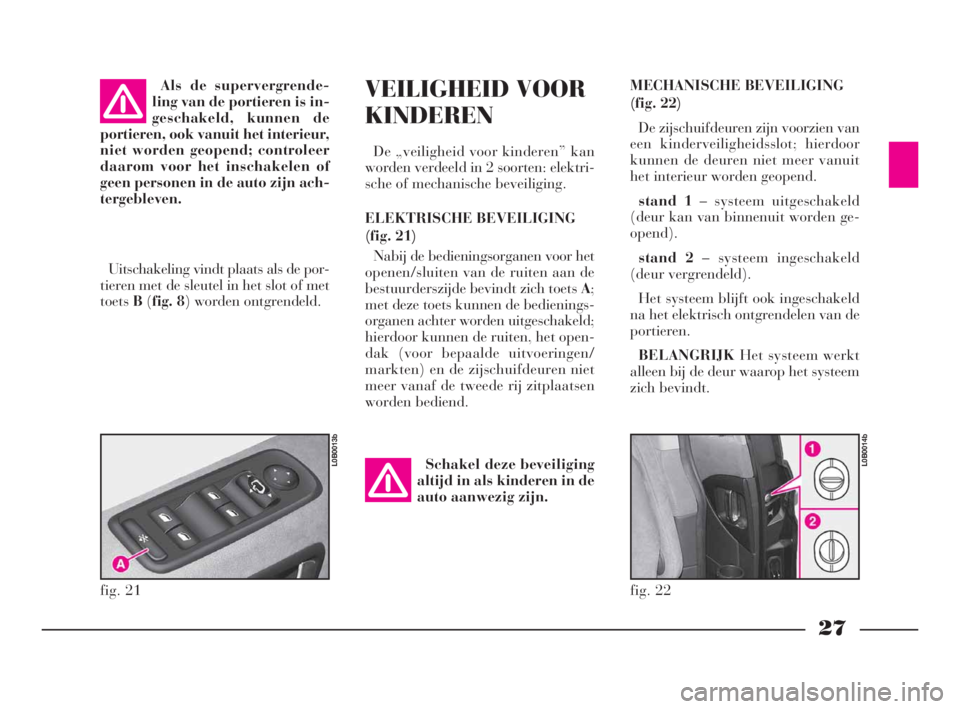

MECHANISCHE BEVEILIGING
(fig. 22)
De zijschuifdeuren zijn voorzien van
een kinderveiligheidsslot; hierdoor
kunnen de deuren niet meer vanuit
het interieur worden geopend.
stand 1– systeem uitgeschakeld
(deur kan van binnenuit worden ge-
opend).
stand 2– systeem ingeschakeld
(deur vergrendeld).
Het systeem blijft ook ingeschakeld
na het elektrisch ontgrendelen van de
portieren.
BELANGRIJKHet systeem werkt
alleen bij de deur waarop het systeem
zich bevindt. Als de supervergrende-
ling van de portieren is in-
geschakeld, kunnen de
portieren, ook vanuit het interieur,
niet worden geopend; controleer
daarom voor het inschakelen of
geen personen in de auto zijn ach-
tergebleven.
Uitschakeling vindt plaats als de por-
tieren met de sleutel in het slot of met
toetsB(fig. 8) worden ontgrendeld.
fig. 22
L0B0014b
VEILIGHEID VOOR
KINDEREN
De „veiligheid voor kinderen” kan
worden verdeeld in 2 soorten: elektri-
sche of mechanische beveiliging.
ELEKTRISCHE BEVEILIGING
(fig. 21)
Nabij de bedieningsorganen voor het
openen/sluiten van de ruiten aan de
bestuurderszijde bevindt zich toets A;
met deze toets kunnen de bedienings-
organen achter worden uitgeschakeld;
hierdoor kunnen de ruiten, het open-
dak (voor bepaalde uitvoeringen/
markten) en de zijschuifdeuren niet
meer vanaf de tweede rij zitplaatsen
worden bediend.
Schakel deze beveiliging
altijd in als kinderen in de
auto aanwezig zijn.
fig. 21
L0B0013b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 27
Page 29 of 246

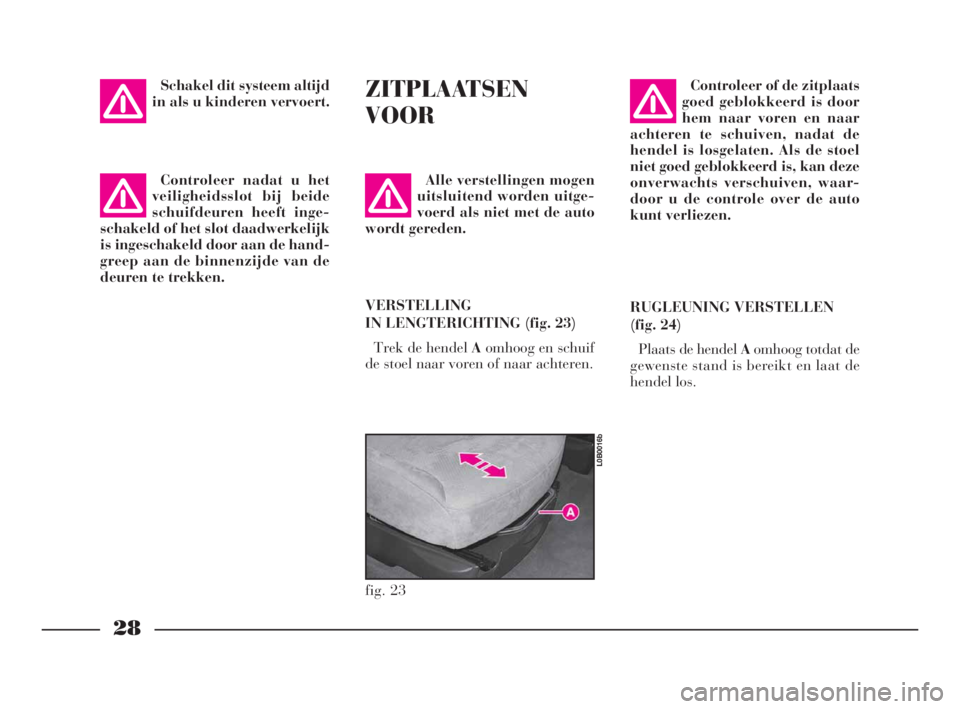

28
Schakel dit systeem altijd
in als u kinderen vervoert.ZITPLAATSEN
VOOR
Alle verstellingen mogen
uitsluitend worden uitge-
voerd als niet met de auto
wordt gereden.
VERSTELLING
IN LENGTERICHTING (fig. 23)
Trek de hendel Aomhoog en schuif
de stoel naar voren of naar achteren. Controleer of de zitplaats
goed geblokkeerd is door
hem naar voren en naar
achteren te schuiven, nadat de
hendel is losgelaten. Als de stoel
niet goed geblokkeerd is, kan deze
onverwachts verschuiven, waar-
door u de controle over de auto
kunt verliezen.
RUGLEUNING VERSTELLEN
(fig. 24)
Plaats de hendel Aomhoog totdat de
gewenste stand is bereikt en laat de
hendel los.Controleer nadat u het
veiligheidsslot bij beide
schuifdeuren heeft inge-
schakeld of het slot daadwerkelijk
is ingeschakeld door aan de hand-
greep aan de binnenzijde van de
deuren te trekken.
fig. 23
L0B0016b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 28
Page 30 of 246

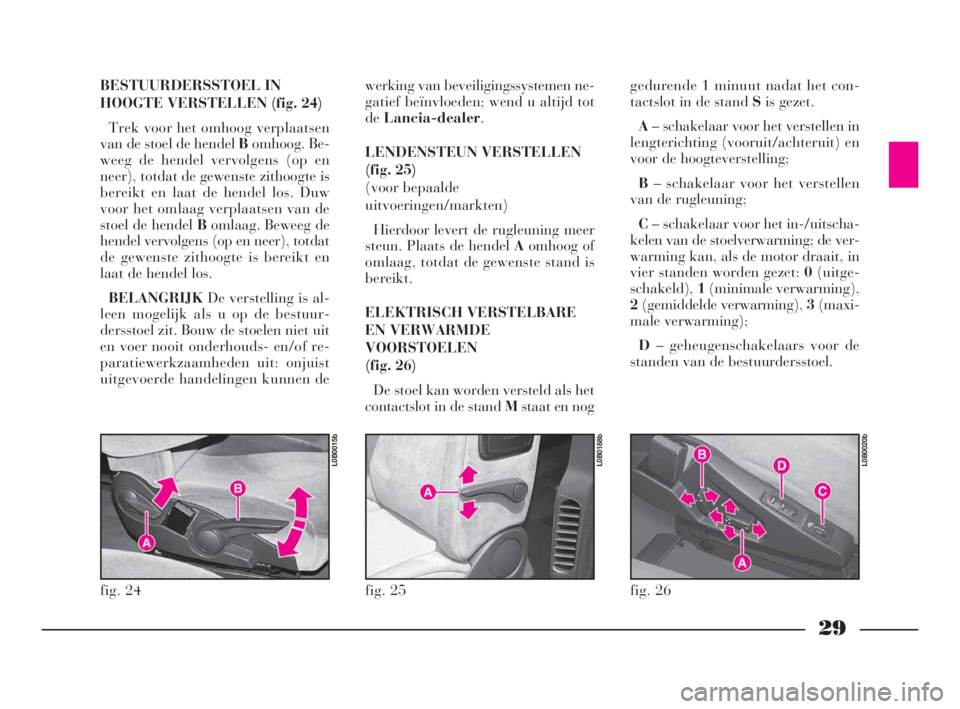

29
werking van beveiligingssystemen ne-
gatief beïnvloeden; wend u altijd tot
deLancia-dealer.
LENDENSTEUN VERSTELLEN
(fig. 25)
(voor bepaalde
uitvoeringen/markten)
Hierdoor levert de rugleuning meer
steun. Plaats de hendel Aomhoog of
omlaag, totdat de gewenste stand is
bereikt.
ELEKTRISCH VERSTELBARE
EN VERWARMDE
VOORSTOELEN
(fig. 26)
De stoel kan worden versteld als het
contactslot in de stand Mstaat en noggedurende 1 minuut nadat het con-
tactslot in de stand Sis gezet.
A– schakelaar voor het verstellen in
lengterichting (vooruit/achteruit) en
voor de hoogteverstelling;
B– schakelaar voor het verstellen
van de rugleuning;
C– schakelaar voor het in-/uitscha-
kelen van de stoelverwarming; de ver-
warming kan, als de motor draait, in
vier standen worden gezet: 0(uitge-
schakeld),1(minimale verwarming),
2(gemiddelde verwarming), 3(maxi-
male verwarming);
D– geheugenschakelaars voor de
standen van de bestuurdersstoel.
fig. 24
L0B0015b
fig. 25
L0B0188b
BESTUURDERSSTOEL IN
HOOGTE VERSTELLEN (fig. 24)
Trek voor het omhoog verplaatsen
van de stoel de hendel Bomhoog. Be-
weeg de hendel vervolgens (op en
neer), totdat de gewenste zithoogte is
bereikt en laat de hendel los. Duw
voor het omlaag verplaatsen van de
stoel de hendel Bomlaag. Beweeg de
hendel vervolgens (op en neer), totdat
de gewenste zithoogte is bereikt en
laat de hendel los.
BELANGRIJKDe verstelling is al-
leen mogelijk als u op de bestuur-
dersstoel zit. Bouw de stoelen niet uit
en voer nooit onderhouds- en/of re-
paratiewerkzaamheden uit: onjuist
uitgevoerde handelingen kunnen de
fig. 26
L0B0020b
001-065 Phedra LUM NL 17-11-2009 9:26 Pagina 29
