Lancia Thema 2013 Libretto Uso Manutenzione (in Italian)

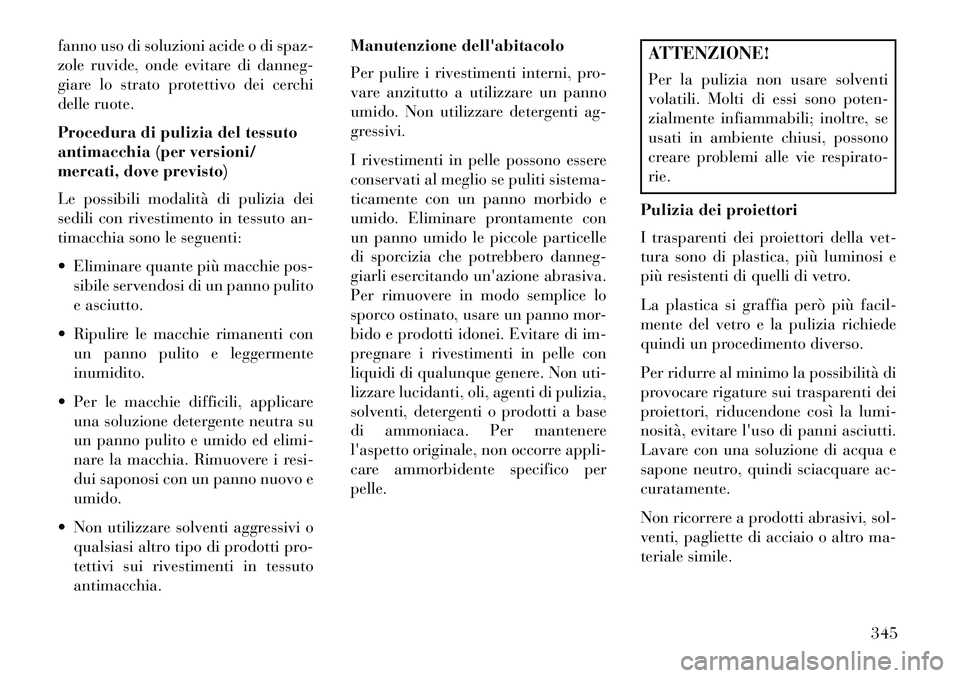

fanno uso di soluzioni acide o di spaz-
zole ruvide, onde evitare di danneg-
giare lo strato protettivo dei cerchi
delle ruote.
Procedura di pulizia del tessuto
antimacchia (per versioni/
mercati, dove previsto)
Le possibili modalità di pulizia dei
sedili con rivestimento in tessuto an-
timacchia sono le seguenti:
 Eliminare quante più macchie pos-sibile servendosi di un panno pulito
e asciutto.
 Ripulire le macchie rimanenti con un panno pulito e leggermente
inumidito.
 Per le macchie difficili, applicare una soluzione detergente neutra su
un panno pulito e umido ed elimi-
nare la macchia. Rimuovere i resi-
dui saponosi con un panno nuovo e
umido.
 Non utilizzare solventi aggressivi o qualsiasi altro tipo di prodotti pro-
tettivi sui rivestimenti in tessuto
antimacchia. Manutenzione dell'abitacolo
Per pulire i rivestimenti interni, pro-
vare anzitutto a utilizzare un panno
umido. Non utilizzare detergenti ag-
gressivi.
I rivestimenti in pelle possono essere
conservati al meglio se puliti sistema-
ticamente con un panno morbido e
umido. Eliminare prontamente con
un panno umido le piccole particelle
di sporcizia che potrebbero danneg-
giarli esercitando un'azione abrasiva.
Per rimuovere in modo semplice lo
sporco ostinato, usare un panno mor-
bido e prodotti idonei. Evitare di im-
pregnare i rivestimenti in pelle con
liquidi di qualunque genere. Non uti-
lizzare lucidanti, oli, agenti di pulizia,
solventi, detergenti o prodotti a base
di ammoniaca. Per mantenere
l'aspetto originale, non occorre appli-
care ammorbidente specifico per
pelle.
ATTENZIONE!
Per la pulizia non usare solventi
volatili. Molti di essi sono poten-
zialmente infiammabili; inoltre, se
usati in ambiente chiusi, possono
creare problemi alle vie respirato-
rie.
Pulizia dei proiettori
I trasparenti dei proiettori della vet-
tura sono di plastica, più luminosi e
più resistenti di quelli di vetro.
La plastica si graffia però più facil-
mente del vetro e la pulizia richiede
quindi un procedimento diverso.
Per ridurre al minimo la possibilità di
provocare rigature sui trasparenti dei
proiettori, riducendone così la lumi-
nosità, evitare l'uso di panni asciutti.
Lavare con una soluzione di acqua e
sapone neutro, quindi sciacquare ac-
curatamente.
Non ricorrere a prodotti abrasivi, sol-
venti, pagliette di acciaio o altro ma-
teriale simile.
345

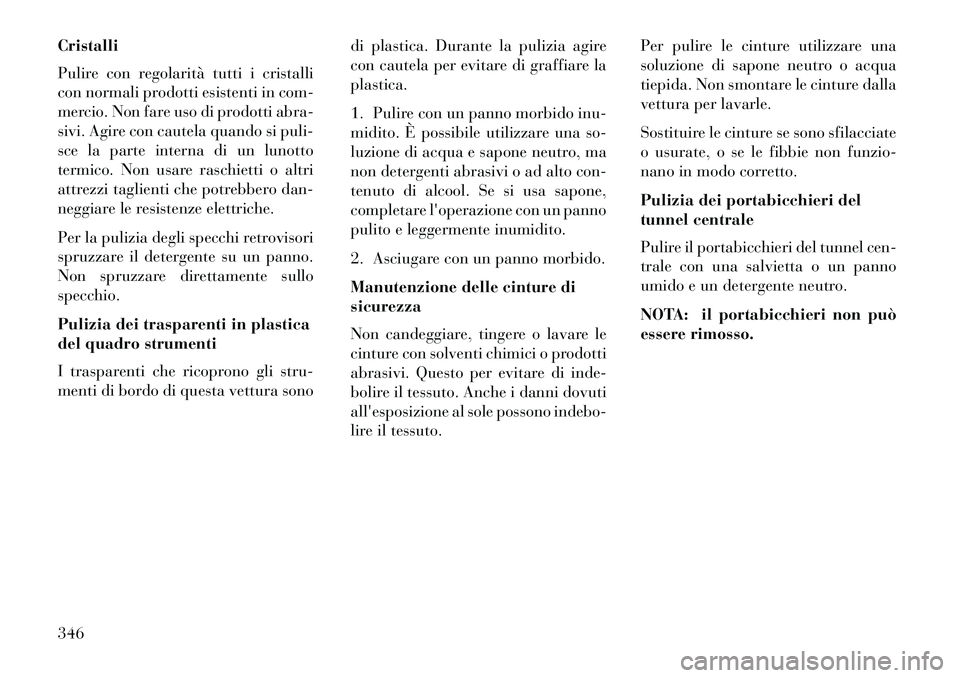

Cristalli
Pulire con regolarità tutti i cristalli
con normali prodotti esistenti in com-
mercio. Non fare uso di prodotti abra-
sivi. Agire con cautela quando si puli-
sce la parte interna di un lunotto
termico. Non usare raschietti o altri
attrezzi taglienti che potrebbero dan-
neggiare le resistenze elettriche.
Per la pulizia degli specchi retrovisori
spruzzare il detergente su un panno.
Non spruzzare direttamente sullo
specchio.
Pulizia dei trasparenti in plastica
del quadro strumenti
I trasparenti che ricoprono gli stru-
menti di bordo di questa vettura sonodi plastica. Durante la pulizia agire
con cautela per evitare di graffiare la
plastica.
1. Pulire con un panno morbido inu-
midito. È possibile utilizzare una so-
luzione di acqua e sapone neutro, ma
non detergenti abrasivi o ad alto con-
tenuto di alcool. Se si usa sapone,
completare l'operazione con un panno
pulito e leggermente inumidito.
2. Asciugare con un panno morbido.
Manutenzione delle cinture di
sicurezza
Non candeggiare, tingere o lavare le
cinture con solventi chimici o prodotti
abrasivi. Questo per evitare di inde-
bolire il tessuto. Anche i danni dovuti
all'esposizione al sole possono indebo-
lire il tessuto.Per pulire le cinture utilizzare una
soluzione di sapone neutro o acqua
tiepida. Non smontare le cinture dalla
vettura per lavarle.
Sostituire le cinture se sono sfilacciate
o usurate, o se le fibbie non funzio-
nano in modo corretto.
Pulizia dei portabicchieri del
tunnel centrale
Pulire il portabicchieri del tunnel cen-
trale con una salvietta o un panno
umido e un detergente neutro.
NOTA: il portabicchieri non può
essere rimosso.
346

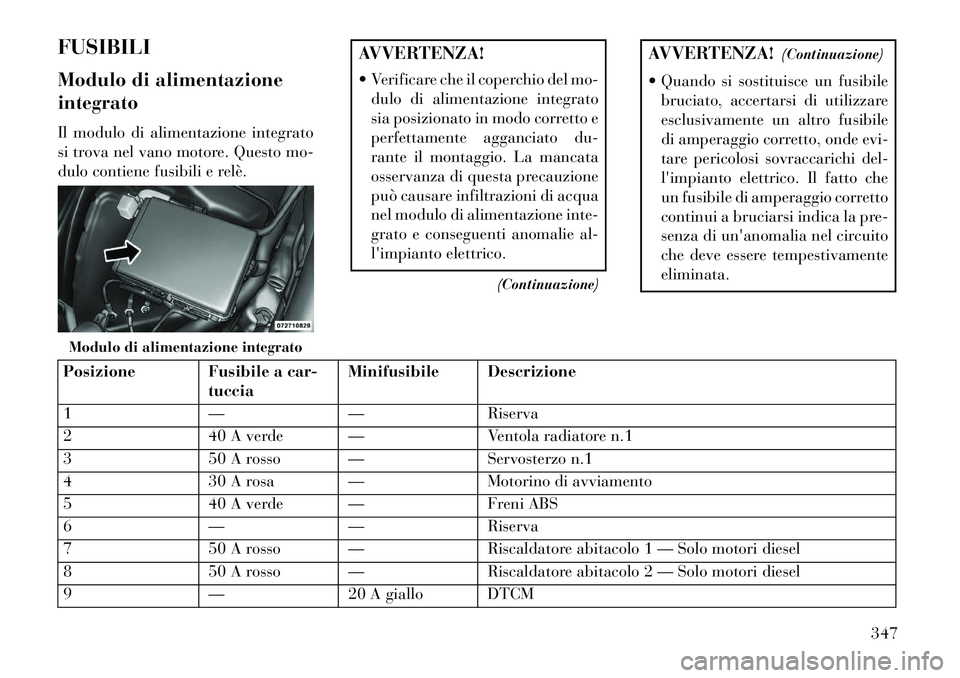

FUSIBILI
Modulo di alimentazione
integrato
Il modulo di alimentazione integrato
si trova nel vano motore. Questo mo-
dulo contiene fusibili e relè.
AVVERTENZA!
 Verificare che il coperchio del mo-dulo di alimentazione integrato
sia posizionato in modo corretto e
perfettamente agganciato du-
rante il montaggio. La mancata
osservanza di questa precauzione
può causare infiltrazioni di acqua
nel modulo di alimentazione inte-
grato e conseguenti anomalie al-
l'impianto elettrico.
(Continuazione)
AVVERTENZA! (Continuazione)
 Quando si sostituisce un fusibile bruciato, accertarsi di utilizzare
esclusivamente un altro fusibile
di amperaggio corretto, onde evi-
tare pericolosi sovraccarichi del-
l'impianto elettrico. Il fatto che
un fusibile di amperaggio corretto
continui a bruciarsi indica la pre-
senza di un'anomalia nel circuito
che deve essere tempestivamente
eliminata.
Posizione Fusibile a car- tucciaMinifusibile Descrizione
1 —— Riserva
2 40 A verde — Ventola radiatore n.1
3 50 A rosso — Servosterzo n.1
4 30 A rosa — Motorino di avviamento
5 40 A verde — Freni ABS
6 —— Riserva
7 50 A rosso — Riscaldatore abitacolo 1 — Solo motori diesel
8 50 A rosso — Riscaldatore abitacolo 2 — Solo motori diesel
9 —20 A giallo DTCMModulo di alimentazione integrato
347

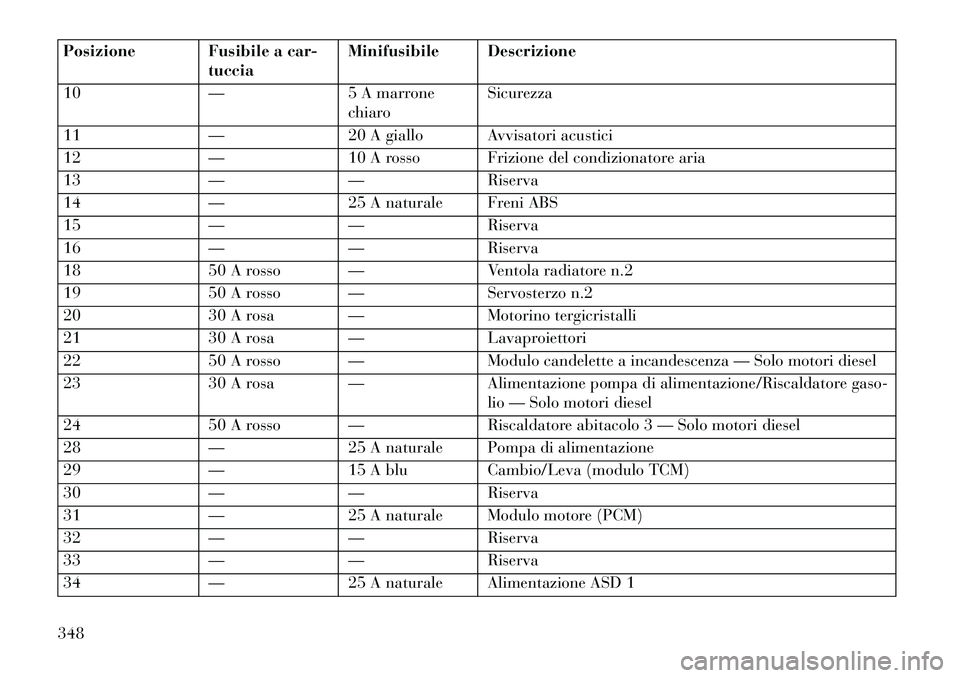

Posizione Fusibile a car-tucciaMinifusibile Descrizione
10 —5 A marrone
chiaro Sicurezza
11 —20 A giallo Avvisatori acustici
12 —10 A rosso Frizione del condizionatore aria
13 —— Riserva
14 —25 A naturale Freni ABS
15 —— Riserva
16 —— Riserva
18 50 A rosso — Ventola radiatore n.2
19 50 A rosso — Servosterzo n.2
20 30 A rosa — Motorino tergicristalli
21 30 A rosa — Lavaproiettori
22 50 A rosso — Modulo candelette a incandescenza — Solo motori diesel
23 30 A rosa — Alimentazione pompa di alimentazione/Riscaldatore gaso-
lio — Solo motori diesel
24 50 A rosso — Riscaldatore abitacolo 3 — Solo motori diesel
28 —25 A naturale Pompa di alimentazione
29 —15 A blu Cambio/Leva (modulo TCM)
30 —— Riserva
31 —25 A naturale Modulo motore (PCM)
32 —— Riserva
33 —— Riserva
34 —25 A naturale Alimentazione ASD 1
348

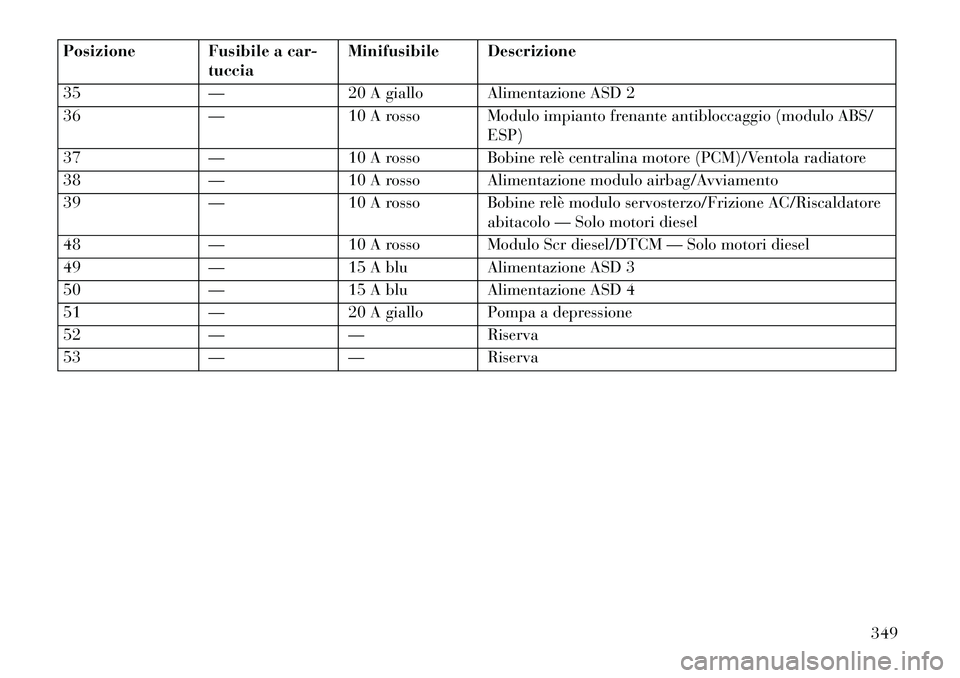

Posizione Fusibile a car-tucciaMinifusibile Descrizione
35 —20 A giallo Alimentazione ASD 2
36 —10 A rosso Modulo impianto frenante antibloccaggio (modulo ABS/
ESP)
37 —10 A rosso Bobine relè centralina motore (PCM)/Ventola radiatore
38 —10 A rosso Alimentazione modulo airbag/Avviamento
39 —10 A rosso Bobine relè modulo servosterzo/Frizione AC/Riscaldatore
abitacolo — Solo motori diesel
48 —10 A rosso Modulo Scr diesel/DTCM — Solo motori diesel
49 —15 A blu Alimentazione ASD 3
50 —15 A blu Alimentazione ASD 4
51 —20 A giallo Pompa a depressione
52 —— Riserva
53 —— Riserva
349

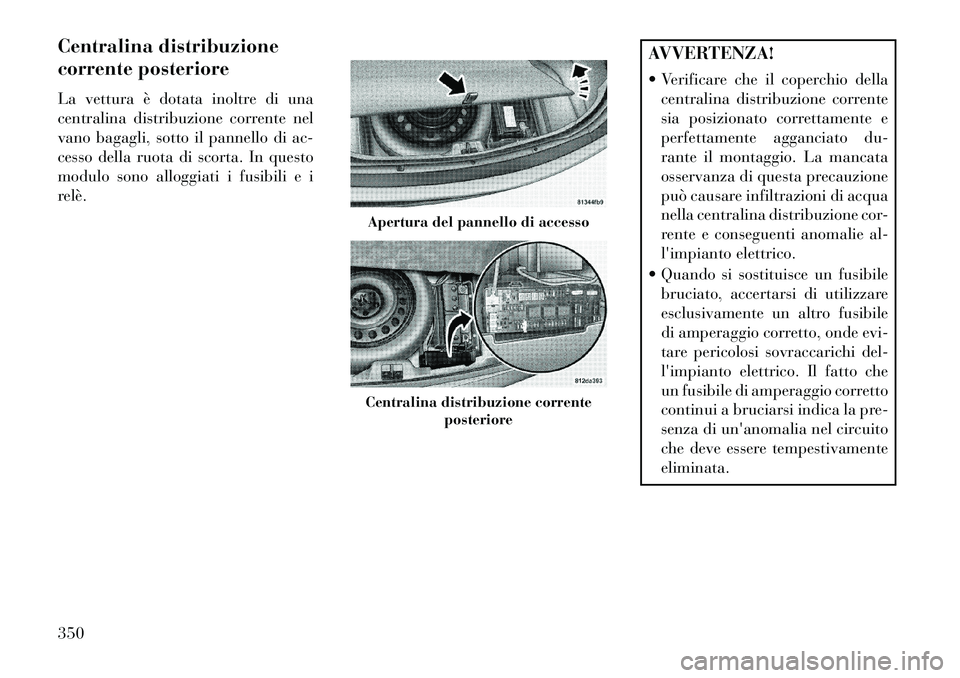

Centralina distribuzione
corrente posteriore
La vettura è dotata inoltre di una
centralina distribuzione corrente nel
vano bagagli, sotto il pannello di ac-
cesso della ruota di scorta. In questo
modulo sono alloggiati i fusibili e i
relè.
AVVERTENZA!
 Verificare che il coperchio dellacentralina distribuzione corrente
sia posizionato correttamente e
perfettamente agganciato du-
rante il montaggio. La mancata
osservanza di questa precauzione
può causare infiltrazioni di acqua
nella centralina distribuzione cor-
rente e conseguenti anomalie al-
l'impianto elettrico.
 Quando si sostituisce un fusibile bruciato, accertarsi di utilizzare
esclusivamente un altro fusibile
di amperaggio corretto, onde evi-
tare pericolosi sovraccarichi del-
l'impianto elettrico. Il fatto che
un fusibile di amperaggio corretto
continui a bruciarsi indica la pre-
senza di un'anomalia nel circuito
che deve essere tempestivamente
eliminata.
Apertura del pannello di accessoCentralina distribuzione corrente posteriore
350

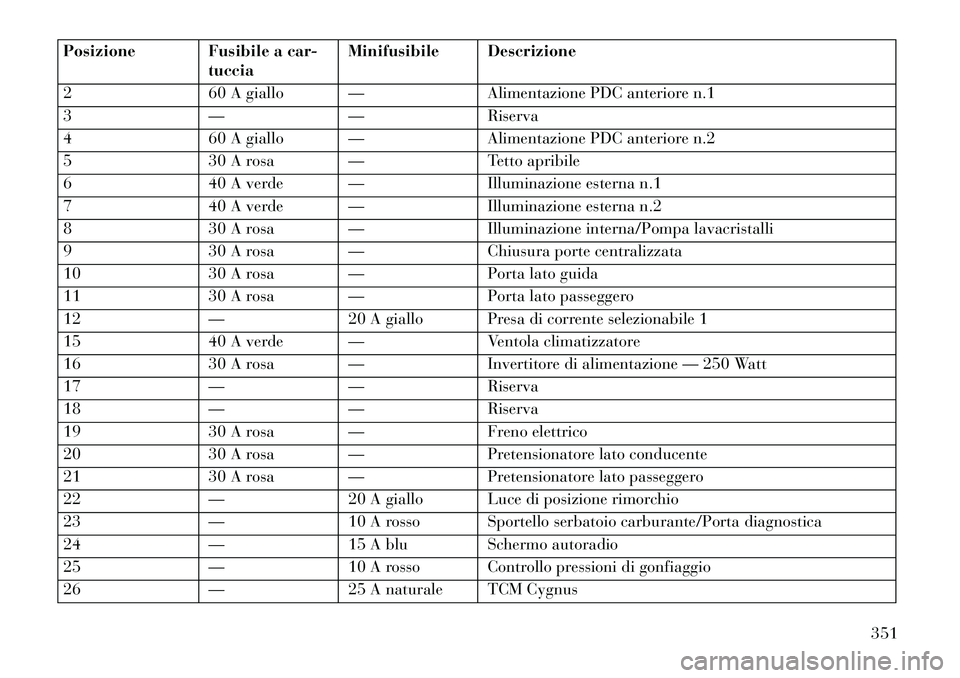

Posizione Fusibile a car-tucciaMinifusibile Descrizione
2 60 A giallo — Alimentazione PDC anteriore n.1
3 —— Riserva
4 60 A giallo — Alimentazione PDC anteriore n.2
5 30 A rosa — Tetto apribile
6 40 A verde — Illuminazione esterna n.1
7 40 A verde — Illuminazione esterna n.2
8 30 A rosa — Illuminazione interna/Pompa lavacristalli
9 30 A rosa — Chiusura porte centralizzata
10 30 A rosa — Porta lato guida
11 30 A rosa — Porta lato passeggero
12 —20 A giallo Presa di corrente selezionabile 1
15 40 A verde — Ventola climatizzatore
16 30 A rosa — Invertitore di alimentazione — 250 Watt
17 —— Riserva
18 —— Riserva
19 30 A rosa — Freno elettrico
20 30 A rosa — Pretensionatore lato conducente
21 30 A rosa — Pretensionatore lato passeggero
22 —20 A giallo Luce di posizione rimorchio
23 —10 A rosso Sportello serbatoio carburante/Porta diagnostica
24 —15 A blu Schermo autoradio
25 —10 A rosso Controllo pressioni di gonfiaggio
26 —25 A naturale TCM Cygnus
351

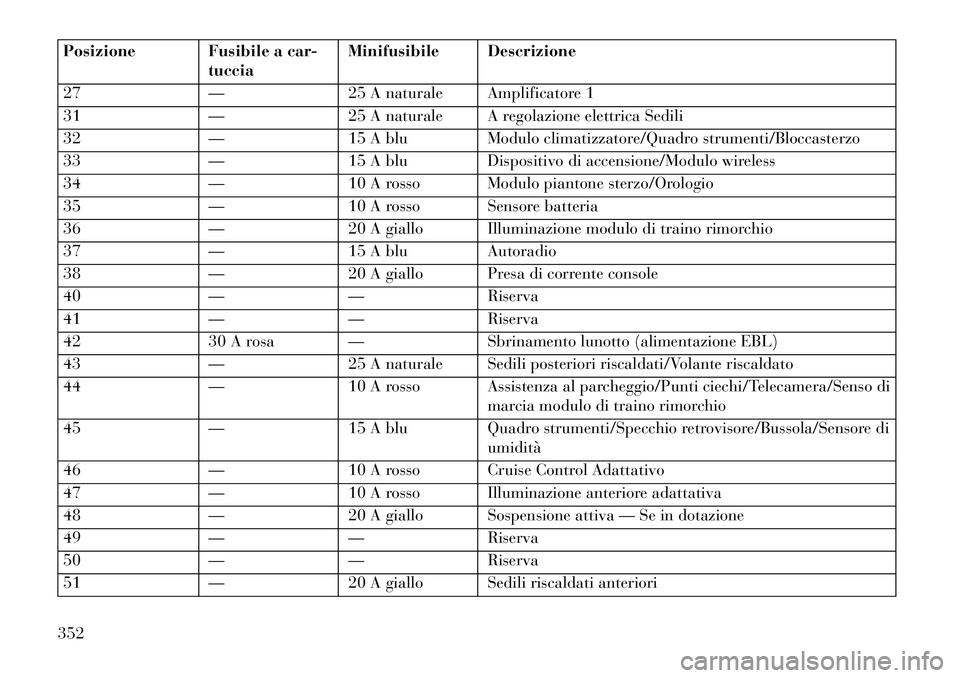

Posizione Fusibile a car-tucciaMinifusibile Descrizione
27 —25 A naturale Amplificatore 1
31 —25 A naturale A regolazione elettrica Sedili
32 —15 A blu Modulo climatizzatore/Quadro strumenti/Bloccasterzo
33 —15 A blu Dispositivo di accensione/Modulo wireless
34 —10 A rosso Modulo piantone sterzo/Orologio
35 —10 A rosso Sensore batteria
36 —20 A giallo Illuminazione modulo di traino rimorchio
37 —15 A blu Autoradio
38 —20 A giallo Presa di corrente console
40 —— Riserva
41 —— Riserva
42 30 A rosa — Sbrinamento lunotto (alimentazione EBL)
43 —25 A naturale Sedili posteriori riscaldati/Volante riscaldato
44 —10 A rosso Assistenza al parcheggio/Punti ciechi/Telecamera/Senso di
marcia modulo di traino rimorchio
45 —15 A blu Quadro strumenti/Specchio retrovisore/Bussola/Sensore di
umidità
46 —10 A rosso Cruise Control Adattativo
47 —10 A rosso Illuminazione anteriore adattativa
48 —20 A giallo Sospensione attiva — Se in dotazione
49 —— Riserva
50 —— Riserva
51 —20 A giallo Sedili riscaldati anteriori
352

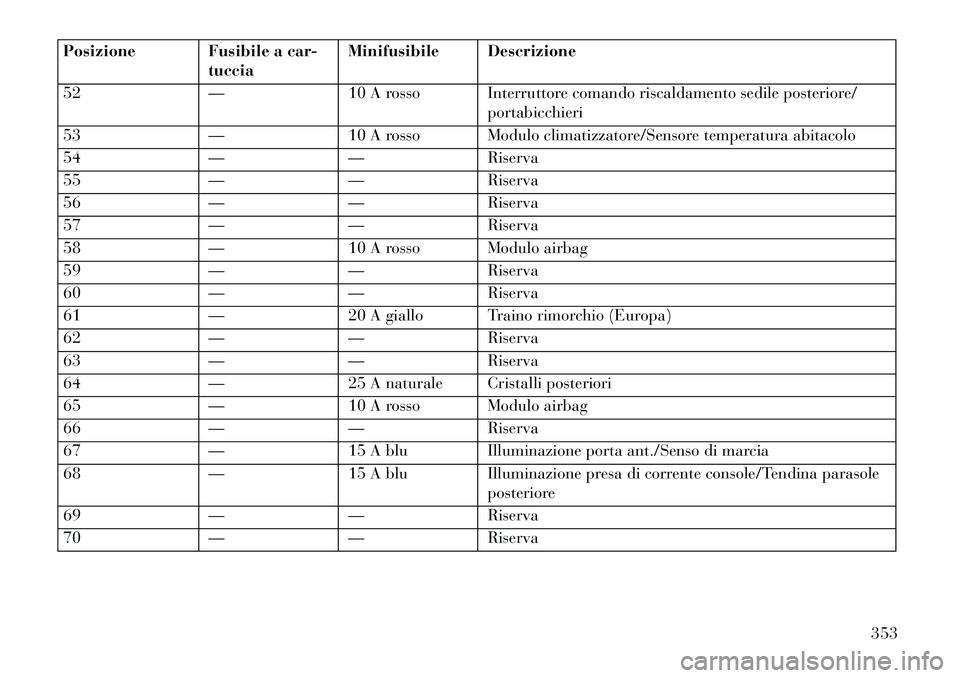

Posizione Fusibile a car-tucciaMinifusibile Descrizione
52 —10 A rosso Interruttore comando riscaldamento sedile posteriore/
portabicchieri
53 —10 A rosso Modulo climatizzatore/Sensore temperatura abitacolo
54 —— Riserva
55 —— Riserva
56 —— Riserva
57 —— Riserva
58 —10 A rosso Modulo airbag
59 —— Riserva
60 —— Riserva
61 —20 A giallo Traino rimorchio (Europa)
62 —— Riserva
63 —— Riserva
64 —25 A naturale Cristalli posteriori
65 —10 A rosso Modulo airbag
66 —— Riserva
67 —15 A blu Illuminazione porta ant./Senso di marcia
68 —15 A blu Illuminazione presa di corrente console/Tendina parasole
posteriore
69 —— Riserva
70 —— Riserva
353

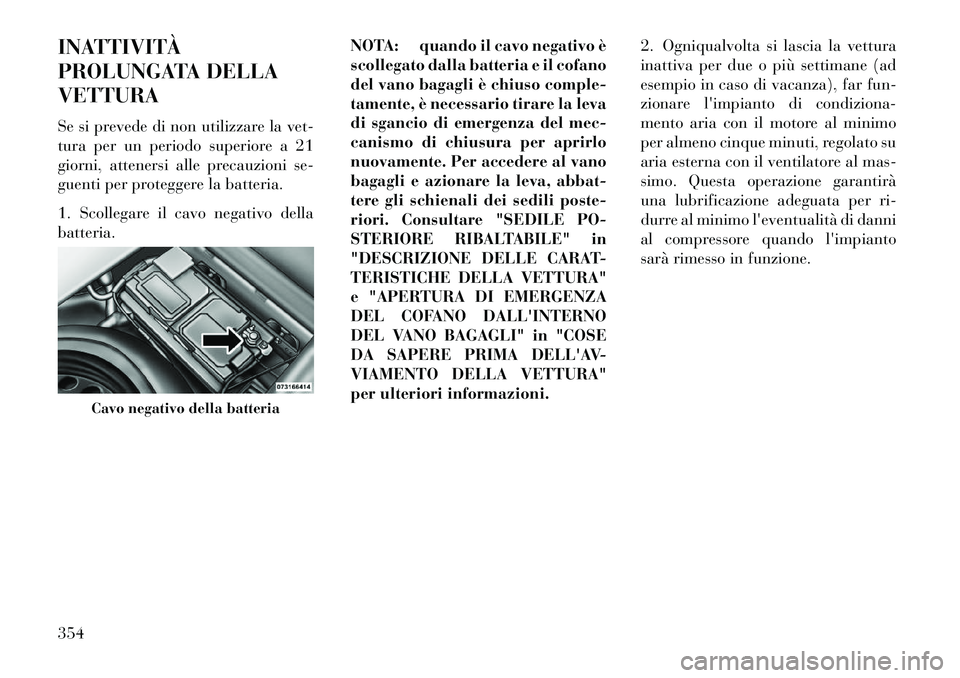

INATTIVITÀ
PROLUNGATA DELLA
VETTURA
Se si prevede di non utilizzare la vet-
tura per un periodo superiore a 21
giorni, attenersi alle precauzioni se-
guenti per proteggere la batteria.
1. Scollegare il cavo negativo della
batteria.NOTA: quando il cavo negativo è
scollegato dalla batteria e il cofano
del vano bagagli è chiuso comple-
tamente, è necessario tirare la leva
di sgancio di emergenza del mec-
canismo di chiusura per aprirlo
nuovamente. Per accedere al vano
bagagli e azionare la leva, abbat-
tere gli schienali dei sedili poste-
riori. Consultare "SEDILE PO-
STERIORE RIBALTABILE" in
"DESCRIZIONE DELLE CARAT-
TERISTICHE DELLA VETTURA"
e "APERTURA DI EMERGENZA
DEL COFANO DALL'INTERNO
DEL VANO BAGAGLI" in "COSE
DA SAPERE PRIMA DELL'AV-
VIAMENTO DELLA VETTURA"
per ulteriori informazioni.2. Ogniqualvolta si lascia la vettura
inattiva per due o più settimane (ad
esempio in caso di vacanza), far fun-
zionare l'impianto di condiziona-
mento aria con il motore al minimo
per almeno cinque minuti, regolato su
aria esterna con il ventilatore al mas-
simo. Questa operazione garantirà
una lubrificazione adeguata per ri-
durre al minimo l'eventualità di danni
al compressore quando l'impianto
sarà rimesso in funzione.
Cavo negativo della batteria
354
