Tillverkaren förbehåller sig rätten att
göra ändringar vad gäller konstruk-
tion och specifikationer och/eller göra
tillägg till eller förbättringar av pro-
dukter utan att åläggas skyldighet att
installera dem i tidigare tillverkade
produkter.
Handboken innehåller illustrationer
och beskrivningar av de funktioner
som ingår som standard eller som
finns tillgängliga mot en extra kost-
nad. Det kan alltså hända att en del av
utrustningen eller tillbehören i hand-
boken inte finns i fordonet.
OBS! Handboken bör läsas innan
fordonet körs och innan man an-
sluter eller installerar delar eller
tillbehör eller gör någon annan
ändring på fordonet.
Med tanke på de många olika reserv-
delar och tillbehör från olika tillver-
kare som finns tillgängliga på mark-
naden kan tillverkaren inte garantera
att körsäkerheten för fordonet inteförsämras vid anslutning eller instal-
lation av sådana delar. Även om så-
dana delar är officiellt godkända (till
exempel via ett allmänt användnings-
tillstånd för delen eller genom att de-
len har konstruerats enligt en officiellt
godkänd design) eller om ett enskilt
användningstillstånd har utfärdats
för fordonet efter anslutningen eller
installationen av sådana delar, är det
inte möjligt att dra slutsatsen att kör-
säkerheten för fordonet inte har för-
sämrats. Därav följer att varken ex-
perter eller officiella organ kan hållas
ansvariga. Tillverkaren påtar sig där-
för ansvar endast när delar som är
uttryckligen godkända eller rekom-
menderade av tillverkaren ansluts el-
ler installeras av en auktoriserad åter-
försäljare. Detsamma gäller om
originalutförandet ändras på tillverk-
arens fordon.
Garantin täcker inte delar som har
tillhandahållits av någon annan än
tillverkaren. Den täcker heller inte
kostnaden för eventuella reparationereller justeringar som kan ha orsakats
av eller krävts på grund av installa-
tion eller användning av delar, kom-
ponenter, utrustning, material eller
tillsatser som inte kommer från till-
verkaren. Inte heller täcker garantin
kostnaderna för reparation av skador
eller förhållanden som har orsakats
av justeringar på fordonet som inte
överensstämmer med tillverkarens
specifikationer.
Originaldelar och -tillbehör samt
andra produkter som har godkänts av
tillverkaren, inklusive kvalificerad
rådgivning, finns hos auktoriserade
återförsäljare.
När det gäller service kan det vara bra
att komma ihåg att en auktoriserad
återförsäljare känner fordonet bäst.
Återförsäljaren har fabriksutbildade
tekniker och originalreservdelar samt
ett verkligt intresse av att kunden blir
nöjd.
Copyright © FIAT Group Automobi-
les S.p.A.
5

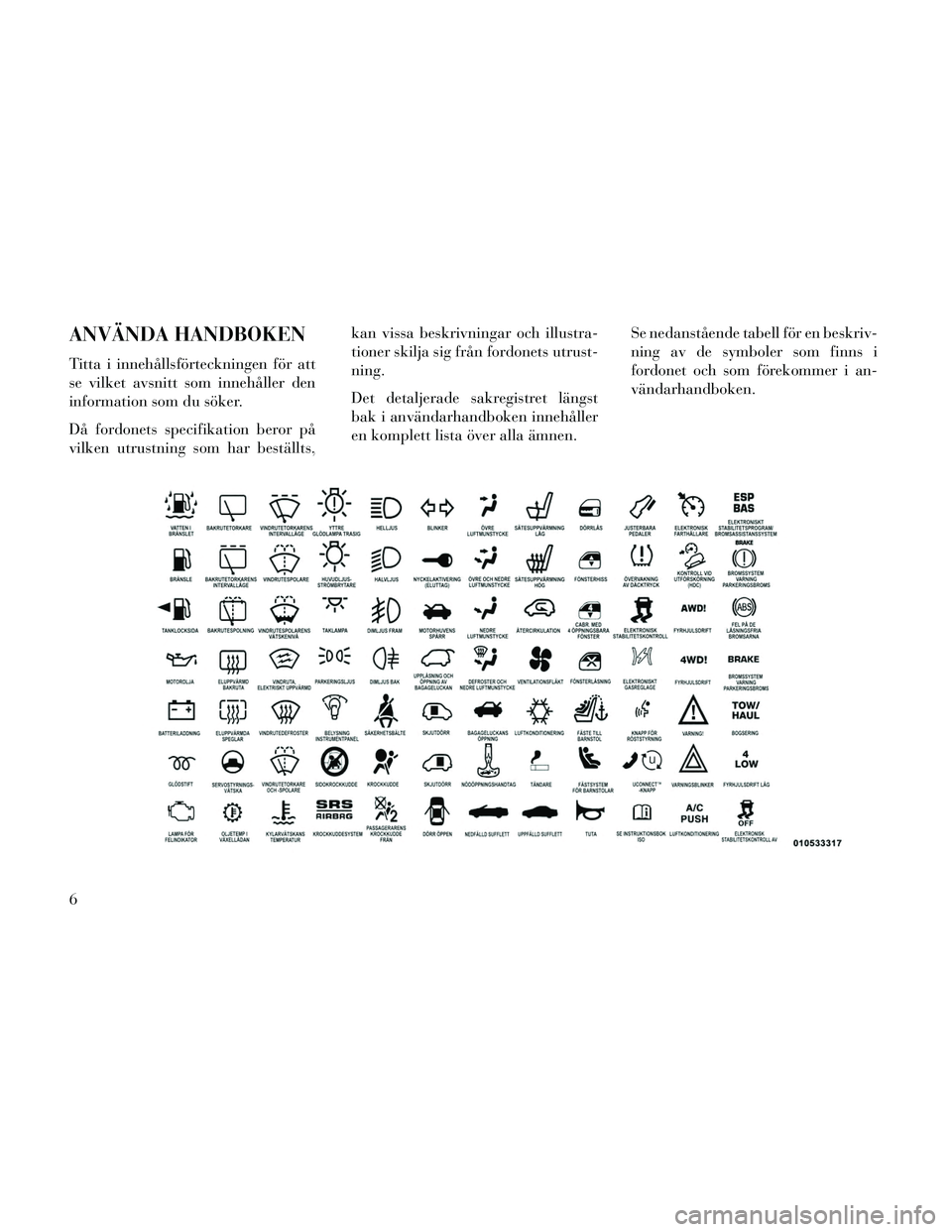

ANVÄNDA HANDBOKEN
Titta i innehållsförteckningen för att
se vilket avsnitt som innehåller den
information som du söker.
Då fordonets specifikation beror på
vilken utrustning som har beställts,kan vissa beskrivningar och illustra-
tioner skilja sig från fordonets utrust-
ning.
Det detaljerade sakregistret längst
bak i användarhandboken innehåller
en komplett lista över alla ämnen.
Se nedanstående tabell för en beskriv-
ning av de symboler som finns i
fordonet och som förekommer i an-
vändarhandboken.
6

VARNINGAR OCH FÖR-
SIKTIGHETSUPPMA-
NINGAR
Den här användarhandboken inne-
hållerVARNINGAR för sådan an-
vändning som kan leda till olycka el-
ler kroppsskada. Den innehåller
också FÖRSIKTIGHETSUPP-
MANINGAR angående sådant som
kan skada fordonet. Om du inte läser
användarhandboken i dess helhet,
kan du missa viktig information. Ta
hänsyn till alla varningar och för-
siktighetsuppmaningar.

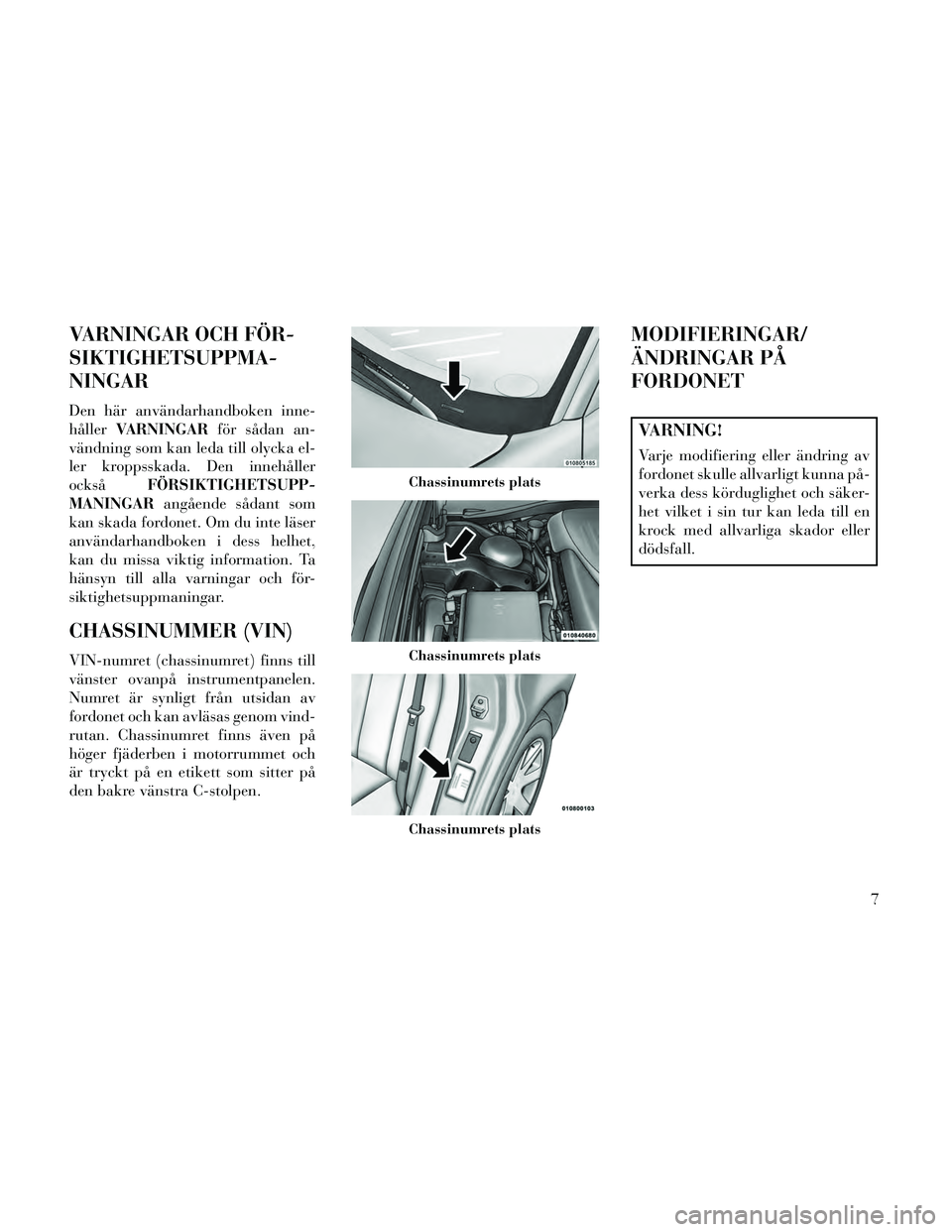

CHASSINUMMER (VIN)
VIN-numret (chassinumret) finns till
vänster ovanpå instrumentpanelen.
Numret är synligt från utsidan av
fordonet och kan avläsas genom vind-
rutan. Chassinumret finns även på
höger fjäderben i motorrummet och
är tryckt på en etikett som sitter på
den bakre vänstra C-stolpen.
MODIFIERINGAR/
ÄNDRINGAR PÅ
FORDONET
VARNING!
Varje modifiering eller ändring av
fordonet skulle allvarligt kunna på-
verka dess körduglighet och säker-
het vilket i sin tur kan leda till en
krock med allvarliga skador eller
dödsfall.
Chassinumrets plats
Chassinumrets plats
Chassinumrets plats
7

8

2

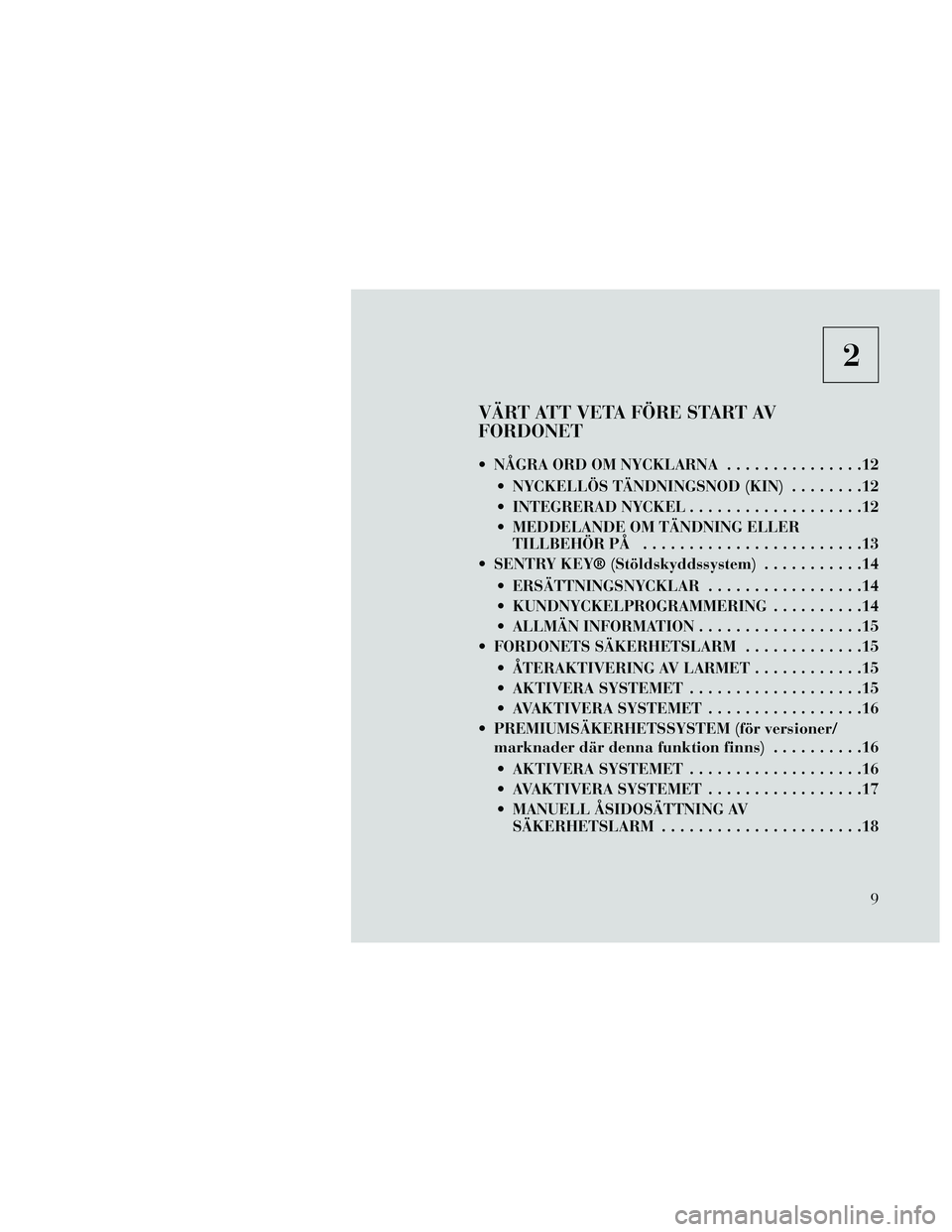

VÄRT ATT VETA FÖRE START AV
FORDONET
NÅGRA ORD OM NYCKLARNA...............12
NYCKELLÖS TÄNDNINGSNOD (KIN) ........12
INTEGRERAD NYCKEL ...................12
MEDDELANDE OM TÄNDNING ELLER TILLBEHÖR PÅ ........................13
SENTRY KEY® (Stöldskyddssystem) ...........14
ERSÄTTNINGSNYCKLAR .................14
KUNDNYCKELPROGRAMMERING ..........14
ALLMÄN INFORMATION ..................15
FORDONETS SÄKERHETSLARM .............15
ÅTERAKTIVERING AV LARMET ............15
AKTIVERA SYSTEMET ...................15
AVAKTIVERA SYSTEMET .................16
PREMIUMSÄKERHETSSYSTEM (för versioner/ marknader där denna funktion finns) ..........16
AKTIVERA SYSTEMET ...................16
AVAKTIVERA SYSTEMET .................17
MANUELL ÅSIDOSÄTTNING AV SÄKERHETSLARM ......................18
9

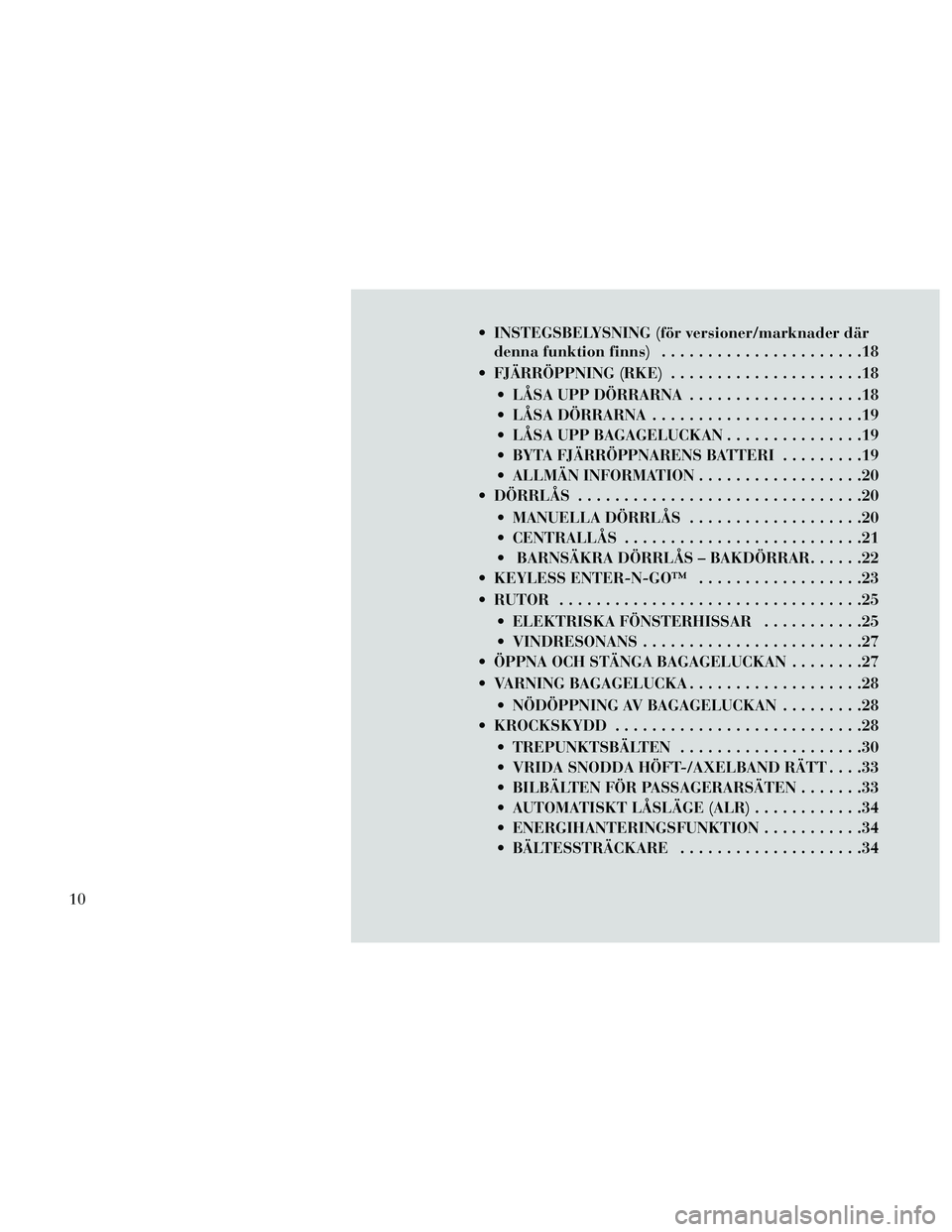

INSTEGSBELYSNING (för versioner/marknader därdenna funktion finns) ......................18
FJÄRRÖPPNING (RKE) .....................18
LÅSA UPP DÖRRARNA ...................18
LÅSA DÖRRARNA .......................19
LÅSA UPP BAGAGELUCKAN ...............19
BYTA FJÄRRÖPPNARENS BATTERI .........19
ALLMÄN INFORMATION ..................20
DÖRRLÅS ...............................20
MANUELLA DÖRRLÅS ...................20
CENTRALLÅS ..........................21
BARNSÄKRA DÖRRLÅS – BAKDÖRRAR ......22
KEYLESS ENTER-N-GO™ ..................23
RUTOR .................................25
ELEKTRISKA FÖNSTERHISSAR ...........25
VINDRESONANS ........................27
ÖPPNA OCH STÄNGA BAGAGELUCKAN ........27
VARNING BAGAGELUCKA ...................28
NÖDÖPPNING AV BAGAGELUCKAN .........28
KROCKSKYDD ...........................28
TREPUNKTSBÄLTEN ....................30
VRIDA SNODDA HÖFT-/AXELBAND RÄTT ....33
BILBÄLTEN FÖR PASSAGERARSÄTEN .......33
AUTOMATISKT LÅSLÄGE (ALR) ............34
ENERGIHANTERINGSFUNKTION ...........34
BÄLTESSTRÄCKARE ....................34
10

SYSTEM FÖR AKTIV HUV (för versioner/marknader där denna funktion finns) ........35
PÅMINNELSESYSTEM FÖR SÄKERHETSBÄLTE (BeltAlert®) ............................37
GRAVIDA KVINNOR OCH BILBÄLTEN .......37
KOMPLETTERANDE SÄKERHETSSYSTEM (SRS) – KROCKKUDDAR ......................37
GIVARE OCH STYRNING FÖR KROCKKUDDAR ........................41
REGISTRERINGSENHET FÖR HÄNDELSEDATA (EVENT DATA RECORDER - EDR) ...........46
SÄKERHETSSYSTEM FÖR BARN ...........47
REKOMMENDATIONER VID INKÖRNING AV MOTOR .................................58
YTTERLIGARE KRAV FÖR DIESELMOTOR . . .58
SÄKERHETSTIPS .........................59
PERSONTRANSPORT ....................59
AVGASER ..............................59
SÄKERHETSKONTROLLER INUTI FORDONET ............................59
PERIODISKA YTTRE SÄKERHETSKONTROLLER ...............61
11

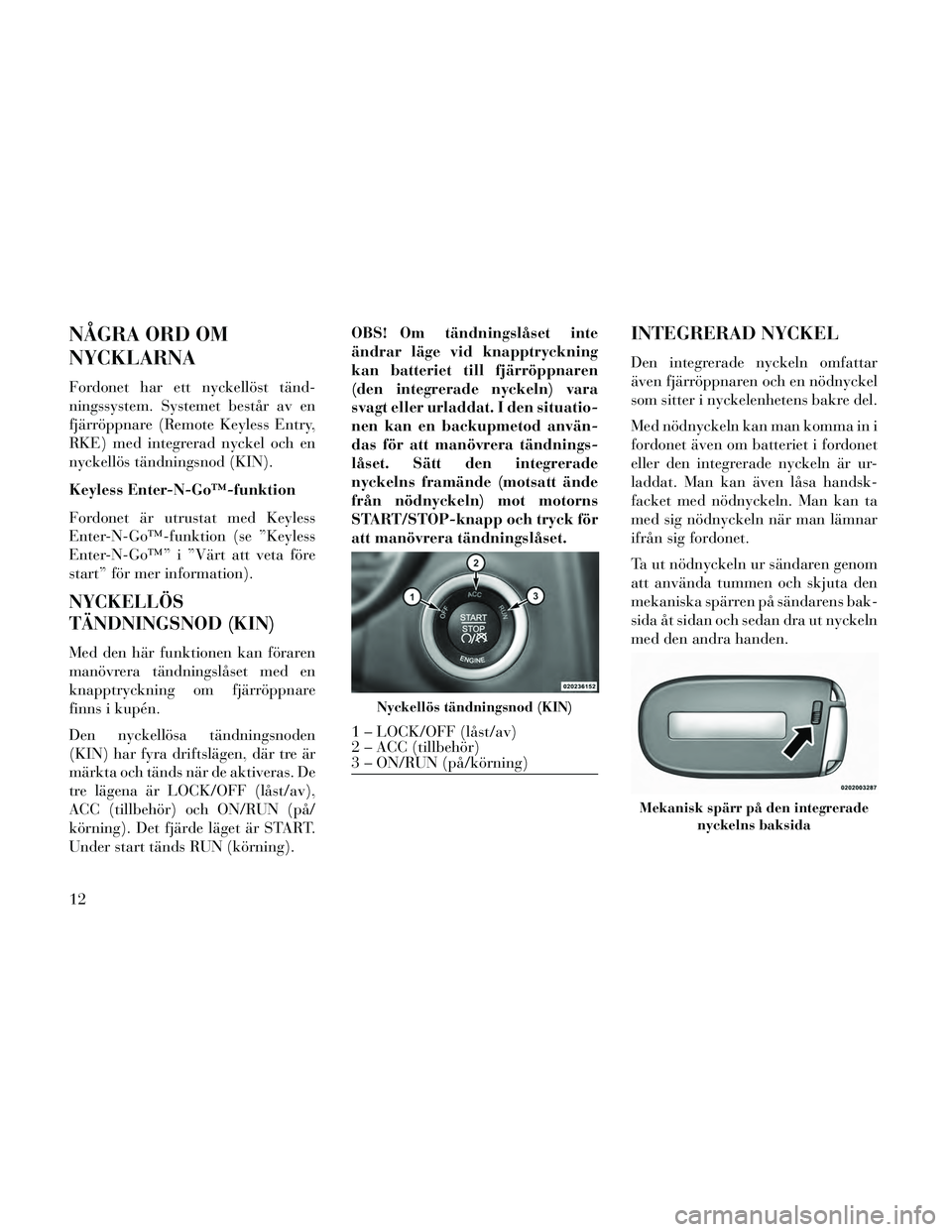

NÅGRA ORD OM
NYCKLARNA
Fordonet har ett nyckellöst tänd-
ningssystem. Systemet består av en
fjärröppnare (Remote Keyless Entry,
RKE) med integrerad nyckel och en
nyckellös tändningsnod (KIN).
Keyless Enter-N-Go™-funktion
Fordonet är utrustat med Keyless
Enter-N-Go™-funktion (se ”Keyless
Enter-N-Go™” i ”Värt att veta före
start” för mer information).
NYCKELLÖS
TÄNDNINGSNOD (KIN)
Med den här funktionen kan föraren
manövrera tändningslåset med en
knapptryckning om fjärröppnare
finns i kupén.
Den nyckellösa tändningsnoden
(KIN) har fyra driftslägen, där tre är
märkta och tänds när de aktiveras. De
tre lägena är LOCK/OFF (låst/av),
ACC (tillbehör) och ON/RUN (på/
körning). Det fjärde läget är START.
Under start tänds RUN (körning).OBS! Om tändningslåset inte
ändrar läge vid knapptryckning
kan batteriet till fjärröppnaren
(den integrerade nyckeln) vara
svagt eller urladdat. I den situatio-
nen kan en backupmetod använ-
das för att manövrera tändnings-
låset. Sätt den integrerade
nyckelns framände (motsatt ände
från nödnyckeln) mot motorns
START/STOP-knapp och tryck för
att manövrera tändningslåset.
INTEGRERAD NYCKEL
Den integrerade nyckeln omfattar
även fjärröppnaren och en nödnyckel
som sitter i nyckelenhetens bakre del.
Med nödnyckeln kan man komma in i
fordonet även om batteriet i fordonet
eller den integrerade nyckeln är ur-
laddat. Man kan även låsa handsk-
facket med nödnyckeln. Man kan ta
med sig nödnyckeln när man lämnar
ifrån sig fordonet.
Ta ut nödnyckeln ur sändaren genom
att använda tummen och skjuta den
mekaniska spärren på sändarens bak-
sida åt sidan och sedan dra ut nyckeln
med den andra handen.
Nyckellös tändningsnod (KIN)
1 – LOCK/OFF (låst/av)
2 – ACC (tillbehör)
3 – ON/RUN (på/körning)
Mekanisk spärr på den integrerade
nyckelns baksida
12

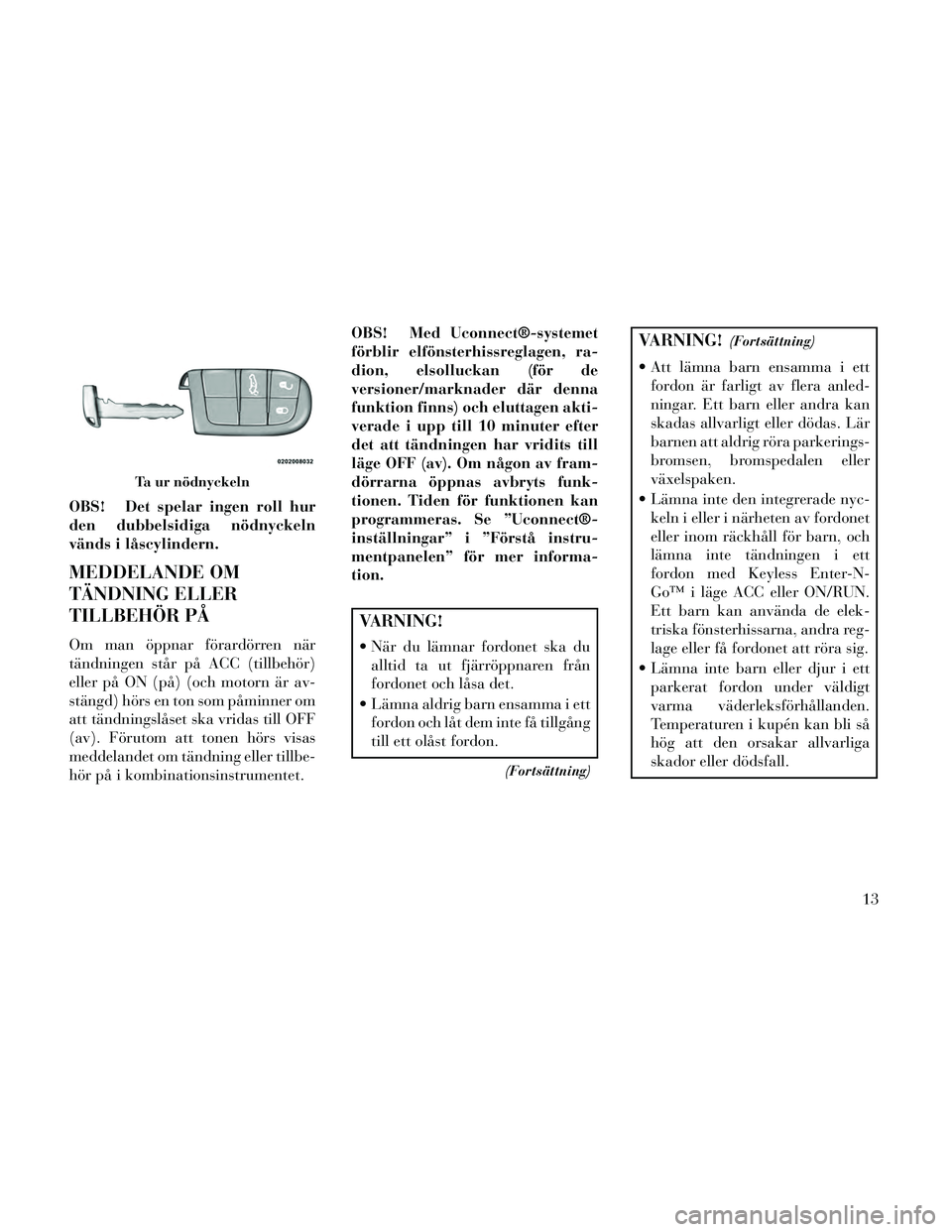

OBS! Det spelar ingen roll hur
den dubbelsidiga nödnyckeln
vänds i låscylindern.
MEDDELANDE OM
TÄNDNING ELLER
TILLBEHÖR PÅ
Om man öppnar förardörren när
tändningen står på ACC (tillbehör)
eller på ON (på) (och motorn är av-
stängd) hörs en ton som påminner om
att tändningslåset ska vridas till OFF
(av). Förutom att tonen hörs visas
meddelandet om tändning eller tillbe-
hör på i kombinationsinstrumentet.OBS! Med Uconnect®-systemet
förblir elfönsterhissreglagen, ra-
dion, elsolluckan (för de
versioner/marknader där denna
funktion finns) och eluttagen akti-
verade i upp till 10 minuter efter
det att tändningen har vridits till
läge OFF (av). Om någon av fram-
dörrarna öppnas avbryts funk-
tionen. Tiden för funktionen kan
programmeras. Se ”Uconnect®-
inställningar” i ”Förstå instru-
mentpanelen” för mer informa-
tion.
VARNING!
När du lämnar fordonet ska du
alltid ta ut fjärröppnaren från
fordonet och låsa det.
Lämna aldrig barn ensamma i ett fordon och låt dem inte få tillgång
till ett olåst fordon.
(Fortsättning)
VARNING!(Fortsättning)
Att lämna barn ensamma i ettfordon är farligt av flera anled-
ningar. Ett barn eller andra kan
skadas allvarligt eller dödas. Lär
barnen att aldrig röra parkerings-
bromsen, bromspedalen eller
växelspaken.
Lämna inte den integrerade nyc- keln i eller i närheten av fordonet
eller inom räckhåll för barn, och
lämna inte tändningen i ett
fordon med Keyless Enter-N-
Go™ i läge ACC eller ON/RUN.
Ett barn kan använda de elek-
triska fönsterhissarna, andra reg-
lage eller få fordonet att röra sig.
Lämna inte barn eller djur i ett parkerat fordon under väldigt
varma väderleksförhållanden.
Temperaturen i kupén kan bli så
hög att den orsakar allvarliga
skador eller dödsfall.
Ta ur nödnyckeln
13

FÖRSIKTIGHET!
Ett olåst fordon är en inbjudan till
tjuvar. Ta alltid ut nyckeln ur
fordonet, vrid tändningen till OFF
(av) och lås alla dörrar när fordonet
lämnas utan tillsyn.
SENTRY KEY®
(Stöldskyddssystem)
Stöldskyddssystemet Sentry Key®
gör det näst intill omöjligt att köra
iväg utan en giltig nyckel eftersom
motorn spärras. Systemet behöver
inte larmas eller aktiveras. Det funge-
rar automatiskt, oavsett om fordonet
är låst eller olåst.
Systemet använder en fjärröppnare
(Remote Keyless Entry, RKE) med
integrerad nyckel, en nyckellös tänd-
ningsnod (KIN) och en RF-mottagare
för att förhindra obehörig använd-
ning av fordonet. Därför kan fordonet
startas och köras endast med integre-
rade nycklar som är programmerade
för fordonet.När tändningslåset är i läge ON/RUN
tänds fordonets säkerhetslampa un-
der tre sekunder för att kontrollera att
glödlampan fungerar. Om kon-
trollampan fortfarande är tänd efter
glödlampskontrollen visar det att ett
fel har uppstått i elektroniken. Detta
tillstånd medför att motorn stängs av
efter två sekunder.
Om fordonets säkerhetslampa tänds
vid normal körning (motorn har gått i
mer än tio sekunder) visar det att ett
fel har uppstått i elektroniken. Om
det händer ska man snarast möjligt
lämna in fordonet till en auktoriserad
serviceverkstad.
Alla integrerade nycklar som
levereras med fordonet har program-
merats till att passa fordonets elektro-
nik.
ERSÄTTNINGSNYCKLAR
OBS! Fordonet kan startas och
köras endast med integrerade
nycklar som är programmerade
för fordonet. När en integrerad
nyckel väl har programmerats förett fordon kan den inte program-
meras om för ett annat fordon.
FÖRSIKTIGHET!
Ta alltid ut nycklarna ur fordonet
och lås alla dörrarna när fordonet
lämnas utan tillsyn.
På fordon med Keyless Enter-N- Go™ måste tändningslåset alltid
vara i läge OFF när fordonet läm-
nas.
Dubblettnycklar kan erhållas från en
auktoriserad verkstad. En tom nyckel
anpassas då (programmeras) för det
aktuella fordonets elektronik. En tom
nyckel är en nyckel som aldrig har
programmerats.
OBS! När stöldskyddssystemet
Sentry Key® behöver service ska
samtliga nycklar tas med till verk-
staden.
KUNDNYCKELPROGRAM-
MERING
Programmering av integrerade nyck-
lar eller fjärröppnare kan utföras hos
en auktoriserad återförsäljare.
14
