277

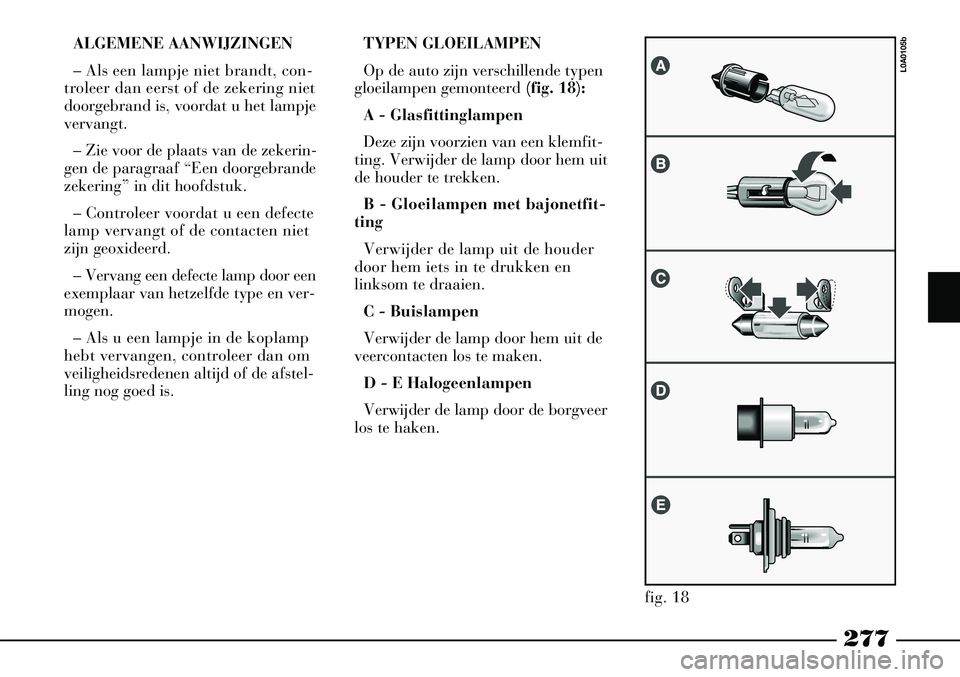

ALGEMENE AANWIJZINGEN
– Als een lampje niet brandt, con-
troleer dan eerst of de zekering niet
doorgebrand is, voordat u het lampje
vervangt.
– Zie voor de plaats van de zekerin-
gen de paragraaf “Een doorgebrande
zekering” in dit hoofdstuk.
– Controleer voordat u een defecte
lamp vervangt of de contacten niet
zijn geoxideerd.
– Vervang een defecte lamp door een
exemplaar van hetzelfde type en ver-
mogen.
– Als u een lampje in de koplamp
hebt vervangen, controleer dan om
veiligheidsredenen altijd of de afstel-
ling nog goed is. TYPEN GLOEILAMPEN
Op de auto zijn verschillende typen
gloeilampen gemonteerd (fig. 18):
A - Glasfittinglampen
Deze zijn voorzien van een klemfit-
ting. Verwijder de lamp door hem uit
de houder te trekken.
B - Gloeilampen met bajonetfit-
ting
Verwijder de lamp uit de houder
door hem iets in te drukken en
linksom te draaien.
C - Buislampen
Verwijder de lamp door hem uit de
veercontacten los te maken.
D - E Halogeenlampen
Verwijder de lamp door de borgveer
los te haken.
fig. 18
L0A0105b

278
Gloeilamp
Dimlicht/Grootlicht
Extra grootlicht
Parkeerlichten voor
Richtingaanwijzers voor
Richtingaanwijzers op voorspatbord
Richtingaanwijzers achter
Mistlampen voor
Achterlichten
Remlichten
Derde remlicht
Achteruitrijlichten
Mistachterlichten
Kentekenplaatverlichting
Plafondverlichting voor
Instapverlichting
Plafondverlichting achter
Spiegelverlichting zonneklep
Verlichting dashboardkastje
Bagageruimteverlichting
PortierenVermogen
35W
55W6W
21W 5W –
55W –
–
–
21W
21W 5W
10W 5W
5W
5W
5W
10W 5W
Type
Gasontladingslamp H7
H6W
H21W
WY5W LEDH3
LED
LED
LED
P21W
P21W C5W
Halogeen lamp
Halogeen lamp
Halogeen lamp C5W
W5W
Halogeen lamp W5W
Figuur 18
–
E B
B
A –
E –
–
–
B
B
C
A
A
A
C
A
A
A

279
DEFECTE BUITEN -
VERLICHTING
KOPLAMPUNITS
In de koplampunits zijn de lampen
voor het dimlicht/grootlicht, het extra
grootlicht, de richtingaanwijzers, en
de parkeerverlichting gemonteerd. De lampen zijn op de volgende wijze
in de koplampunit geplaatst ( fig. 19):
A – Dimlicht/grootlicht (bi-xenon-
lamp)
B – Parkeerverlichting
C – Extra grootlicht
D – Richtingaanwijzers.
Voer uitsluitend werk-
zaamheden aan de kop-
lampunits uit als de scha-
kelaar voor de verlichting in stand
0 (verlichting uitgeschakeld) staat
en pas 15 minuten nadat de con-
tactsleutel uit het contactslot is ge-
nomen (zodat de lampen kunnen
afkoelen en de condensatoren
kunnen ontladen): kans op von-
ken!
fig. 19
L0A0106b
Voor het vervangen van
de lampen in de koplamp -
units, moet de koplamp -
unit verwijderd worden met be-
hulp van de speciaal daarvoor be-
stemde sleutel. Voer deze proce-
dure zeer voorzichtig uit om te
voorkomen dat de unit beschadigt
en om er voor te zorgen dat de unit
bij de montage op de juiste wijze
vasthaakt. Wij raden u daarom
aan om de lampen van de kop-
lampunits, indien mogelijk, door
de Lancia-dealer te laten vervan-
gen.

280
De gasontladingslampen
(bi-xenon) moeten door de
Lancia-dealer worden ge-
controleerd en eventueel worden
vervangen. De procedure voor het
vervangen van een lamp, die
hierna beschreven staat, dient
slechts ter informatie en mag niet
worden uitgevoerd door personen
die niet over de noodzakelijke
technische kennis beschikken:
kans op vonken! Bi-xenonlamp vervangen:
1
) Steek de speciale sleutel in de zit-
ting A(fig. 20) bij de koplampunit.
2 ) Draai de sleutel linksom totdat de
koplampunit loshaakt.
3) Verwijder de unit, plaats de
klemveer B opzij en maak de stekker
A (fig. 21) los.
4 ) Plaats de koplampunit op een ta-
fel.
5) Draai de drie schroeven A(fig.
22) los en verwijder het deksel Bmet
de regeleenheid van de ontsteking.
DIMLICHT/GROOTLICHT
(BI-XENONLAMPEN)
Bi-xenonlampen hebben een zeer
lange levensduur waardoor een even-
tueel defect onwaarschijnlijk is.
fig. 21
L0A0108b
fig. 20
L0A0107b
fig. 22
L0A0110b

281
6) Draai de stekker A(fig. 23) van
de bi-xenonlamp een kwart slag
linksom en trek de stekker los.
7) Draai knop A(fig. 24) linksom en
trek hem los. 8
) Verwijder de bi-xenonlamp A
( fig. 25).
9 ) Plaats de nieuwe lamp, waarbij
de nok in de uitsparing op de zitting
moet vallen. Bi-xenonlampen mag u
uitsluitend aanraken op
het metalen gedeelte. Als u
de bol met uw vingers hebt aange-
raakt of in contact is gekomen met
olie of vet, moet u de bol schoon-
wrijven met een doekje met alco-
hol en laten drogen. Monteer ver-
volgens de lamp.
fig. 23
L0A0111b
fig. 24
L0A0112b
fig. 25
L0A0113b

282
fig. 30
L0A0108b
fig. 29
L0A0110b
fig. 26
L0A0244b
12) Plaats het deksel B(fig. 29) met
de regeleenheid van de ontsteking op
de unit, waarbij eerst de onderste lip
A (fig. 28) geplaatst moet worden en
bevestig het deksel met de drie
schroeven A(fig. 29).
10) Plaats knop
A(fig. 26) terug en
blokkeer de knop door hem rechtsom
te draaien.
11) Sluit de stekker A(fig. 27) aan
op de lamp en blokkeer de stekker
door hem rechtsom te draaien.
fig. 28
L0A0114b
fig. 27
L0A0245b
13) Plaats de unit bij de zitting op
het spatbord en maak de stekker A
( fig. 30) vast met de klemveer B.

283
14) Steek de unit in de zitting op het
spatbord en blokkeer de unit door de
speciale sleutel rechtsom in de zitting
A (fig. 20) te draaien.
Controleer na deze pro-
cedure of de koplampunit
goed is vastgehaakt door er
aan te trekken en controleer of het
profiel van de koplamp goed op
het spatbord aansluit. 2
) Draai de sleutel linksom totdat de
koplampunit loshaakt.
3) Verwijder de unit, plaats de
klemveer B opzij en maak de stekker
A (fig. 32) los.
4 ) Plaats de lichtunit op een tafel en
trek het deksel A(fig. 33) los nadat
het deksel is verplaatst in de richting
van de pijl met het opschrift “OPEN”.
5) Om het vervangen van de lampen
te vergemakkelijken, is het raadzaam
ook het achterste deksel B(fig. 34)
met de regeleenheid van de ontsteker
te verwijderen nadat de drie schroe-
ven Azijn losgedraaid.EXTRA GROOTLICHT
Gloeilamp vervangen:
1) Steek de speciale sleutel in de zit-
ting A(fig. 31) bij de koplampunit.
fig. 31
L0A0107b
fig. 32
L0A0108b
fig. 34
L0A0110b
fig. 33
L0A0109b

284
6) Trek de stekker A (fig. 35) los
van de lamp.
7) Plaats de drie punten A (fig. 36)
van de klemveer opzij en trek de lamp
B uit de zitting.
8 ) Plaats de nieuwe lamp, waarbij
de nok in de uitsparing op de zitting
moet vallen en blokkeer de lamp met
de drie punten van de klemveer. 9
) Sluit de stekker A (fig. 35) aan
op de lamp.
10) Plaats het deksel B(fig. 34) met
de regeleenheid van de ontsteker op
de unit, waarbij eerst de onderste lip
A (fig. 37) moet worden vastgemaakt
en bevestig het deksel met de drie
schroeven.
11) Monteer het deksel A(fig. 33)
en blokkeer het door het in de rich-
ting van de pijl met het opschrift
“CLOSE” te plaatsen.
12) Plaats de unit bij de zitting op
het spatbord en maak de stekker A
( fig. 32) vast met de klemveer B.
fig. 35
L0A0115b
Bi-xenonlampen mag u
uitsluitend aanraken op
het metalen gedeelte. Als u
de bol met uw vingers hebt aange-
raakt of in contact is gekomen met
olie of vet, moet u de bol schoon-
wrijven met een doekje met alco-
hol en laten drogen. Monteer ver-
volgens de lamp.
fig. 36
L0A0117b
fig. 37
L0A0114b

285
13) Steek de unit in de zitting op het
spatbord en blokkeer de unit door de
speciale sleutel rechtsom in de zitting
A (fig. 31) te draaien. PARKEERLICHTEN VOOR
Gloeilamp vervangen:
1) Steek de speciale sleutel in de zit-
ting A(fig. 38) bij de koplampunit.
2) Draai de sleutel linksom totdat de
koplampunit loshaakt. 3
) Verwijder de unit, plaats de
klemveer B opzij en maak de stekker
A (fig. 39) los.
4 ) Plaats de unit op een tafel en trek
het deksel A(fig. 40 ) los nadat het is
verplaatst in de richting van de pijl
met het opschrift “OPEN”.
Controleer na deze pro-
cedure of de koplampunit
goed is vastgehaakt door er
aan te trekken en controleer of het
profiel van de koplamp goed op
het spatbord aansluit.
fig. 38
L0A0107b
fig. 39
L0A0108b
fig. 40
L0A0109b

286
5) Draai de lamphouder A(fig. 41)
een kwart slag linksom en verwijder
hem uit de zitting.
6) Verwijder de lamp A(fig. 42) uit
de lamphouder door hem iets in te
drukken en een kwart slag linksom te
draaien. 7
) Monteer de nieuwe lamp in de
lamphouder door hem iets in te druk-
ken en een kwart slag rechtsom te
draaien.
8) Plaats de lamphouder in de unit
en blokkeer de houder door hem
rechtsom te draaien.
9 Monteer het deksel A(fig. 40) en
blokkeer het door het in de richting
van de pijl met het opschrift
“CLOSE” te plaatsen.
10) Plaats de unit bij de zitting op
het spatbord en maak de stekker A
( fig. 39) vast met de klemveer B.
11) Steek de unit in de zitting op het
spatbord en blokkeer de unit door de
speciale sleutel rechtsom in de zitting
A (fig. 38) te draaien. Controleer na deze pro-
cedure of de koplampunit
goed is vastgehaakt door er
aan te trekken en controleer of het
profiel van de koplamp goed op
het spatbord aansluit.
fig. 42
L0A0118b
fig. 41
L0A0116b
