Page 211 of 386

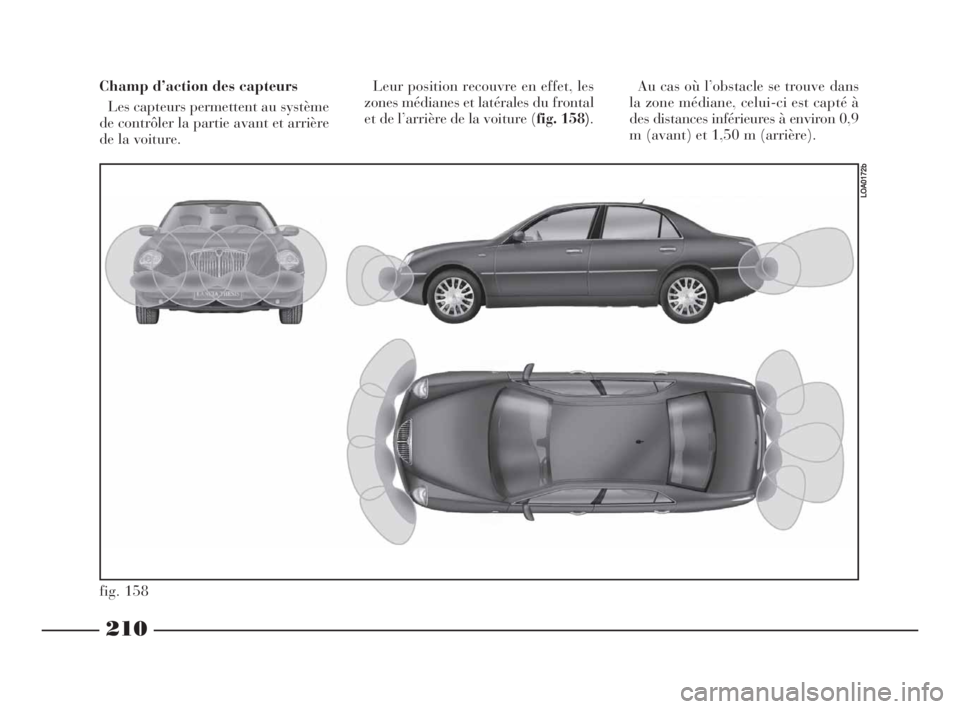

210
fig. 158
LOA0172b
Champ d’action des capteurs
Les capteurs permettent au système
de contrôler la partie avant et arrière
de la voiture.Leur position recouvre en effet, les
zones médianes et latérales du frontal
et de l’arrière de la voiture (fig. 158).Au cas où l’obstacle se trouve dans
la zone médiane, celui-ci est capté à
des distances inférieures à environ 0,9
m (avant) et 1,50 m (arrière).
194-249 Thesis FRA 10-10-2007 13:39 Pagina 210
Page 212 of 386

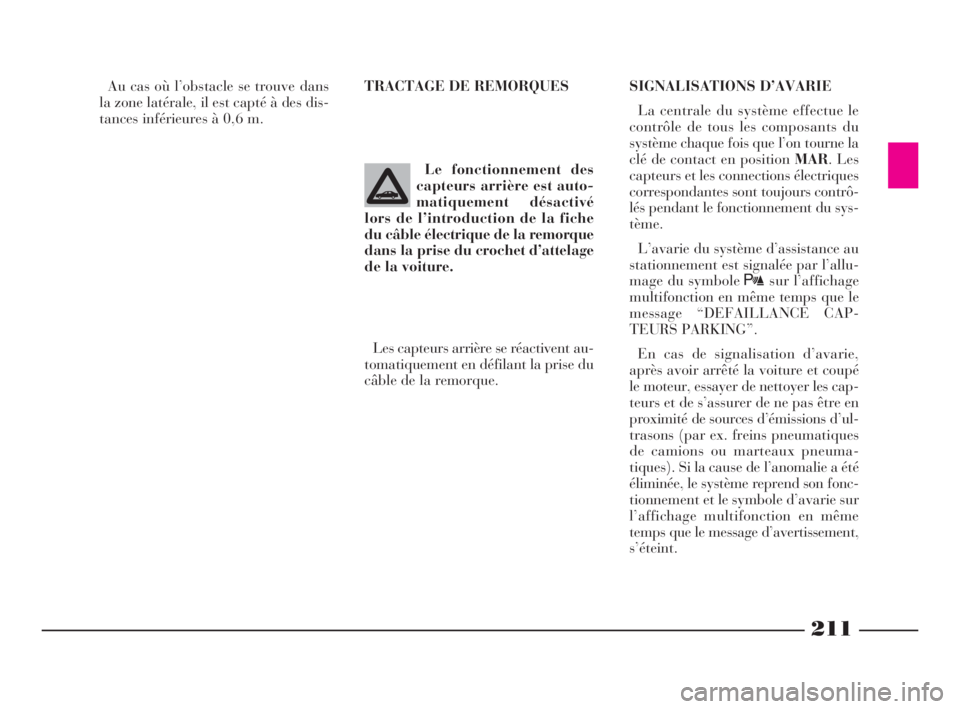

211
Au cas où l’obstacle se trouve dans
la zone latérale, il est capté à des dis-
tances inférieures à 0,6 m.
Les capteurs arrière se réactivent au-
tomatiquement en défilant la prise du
câble de la remorque. SIGNALISATIONS D’AVARIE
La centrale du système effectue le
contrôle de tous les composants du
système chaque fois que l’on tourne la
clé de contact en position MAR. Les
capteurs et les connections électriques
correspondantes sont toujours contrô-
lés pendant le fonctionnement du sys-
tème.
L’avarie du système d’assistance au
stationnement est signalée par l’allu-
mage du symbole tsur l’affichage
multifonction en même temps que le
message “DEFAILLANCE CAP-
TEURS PARKING”.
En cas de signalisation d’avarie,
après avoir arrêté la voiture et coupé
le moteur, essayer de nettoyer les cap-
teurs et de s’assurer de ne pas être en
proximité de sources d’émissions d’ul-
trasons (par ex. freins pneumatiques
de camions ou marteaux pneuma-
tiques). Si la cause de l’anomalie a été
éliminée, le système reprend son fonc-
tionnement et le symbole d’avarie sur
l’affichage multifonction en même
temps que le message d’avertissement,
s’éteint. Le fonctionnement des
capteurs arrière est auto-
matiquement désactivé
lors de l’introduction de la fiche
du câble électrique de la remorque
dans la prise du crochet d’attelage
de la voiture.TRACTAGE DE REMORQUES
194-249 Thesis FRA 10-10-2007 13:39 Pagina 211
Page 213 of 386

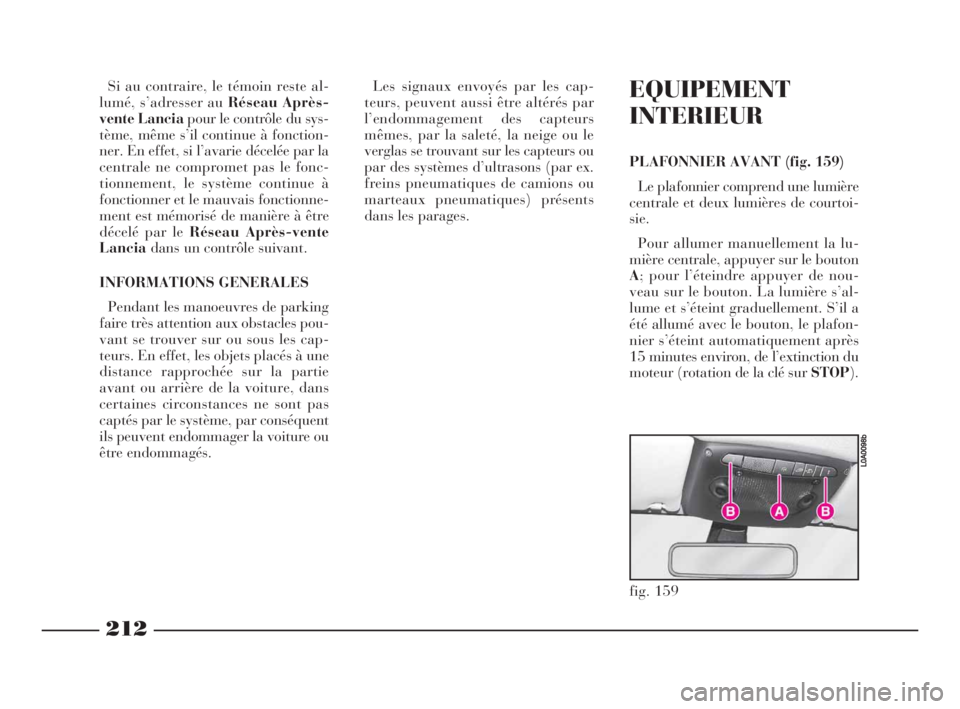

212
Si au contraire, le témoin reste al-
lumé, s’adresser au Réseau Après-
vente Lancia pour le contrôle du sys-
tème, même s’il continue à fonction-
ner. En effet, si l’avarie décelée par la
centrale ne compromet pas le fonc-
tionnement, le système continue à
fonctionner et le mauvais fonctionne-
ment est mémorisé de manière à être
décelé par le Réseau Après-vente
Lanciadans un contrôle suivant.
INFORMATIONS GENERALES
Pendant les manoeuvres de parking
faire très attention aux obstacles pou-
vant se trouver sur ou sous les cap-
teurs. En effet, les objets placés à une
distance rapprochée sur la partie
avant ou arrière de la voiture, dans
certaines circonstances ne sont pas
captés par le système, par conséquent
ils peuvent endommager la voiture ou
être endommagés. Les signaux envoyés par les cap-
teurs, peuvent aussi être altérés par
l’endommagement des capteurs
mêmes, par la saleté, la neige ou le
verglas se trouvant sur les capteurs ou
par des systèmes d’ultrasons (par ex.
freins pneumatiques de camions ou
marteaux pneumatiques) présents
dans les parages. EQUIPEMENT
INTERIEUR
PLAFONNIER AVANT (fig. 159)
Le plafonnier comprend une lumière
centrale et deux lumières de courtoi-
sie.
Pour allumer manuellement la lu-
mière centrale, appuyer sur le bouton
A; pour l’éteindre appuyer de nou-
veau sur le bouton. La lumière s’al-
lume et s’éteint graduellement. S’il a
été allumé avec le bouton, le plafon-
nier s’éteint automatiquement après
15 minutes environ, de l’extinction du
moteur (rotation de la clé sur STOP).
fig. 159
L0A0098b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 212
Page 214 of 386

213
Pour allumer et éteindre les lumières
de courtoisie, appuyer les boutons
correspondantsB. Les lumières de
courtoisie s’éteignent automatique-
ment après 15 minutes environ de
l’extinction du moteur (rotation de la
clé de contact sur STOP).
Le plafonnier central s’allume auto-
matiquement, en même temps que le
plafonnier arrière, lors de l’ouverture
d’une porte. Les plafonniers s’étei-
gnent après 3 minutes environ, si une
ou plusieurs portes restent ouvertes ou
bien, si les portes sont fermées avant,
après 10 secondes environ de la fer-
meture de la dernière porte ou bien
lors du verrouillage des portes.
En laissant une porte ouverte, les
plafonnierss’éteigneront automati-
quementaprès 3 minutes environ.
Pour les rallumer il est suffisant d’ou-
vrir ou de fermer une porte.
Les plafonniers s’allument (pendant
10 secondes environ) lorsqu’on enlève
la clé du contacteur (rotation du bou-
ton sur STOPsur les voitures avec
Keyless System) et lors de l’actionne-
ment de l’ouverture centralisée avec la
télécommande.
En cas de choc avec activation de
l’interrupteur manuel inertiel, les pla-
fonniers s’allument automatiquement
pendant 15 minutes environ.PLAFONNIER ARRIERE (fig. 160)
Le plafonnier comprend une lumière
centrale et deux lumières de courtoi-
sie.
La lumière centrale s’allume et
s’éteint graduellement en même temps
que le plafonnier.
Pour allumer manuellement la lu-
mière centrale, appuyer sur le bouton
A; pour l’éteindre, appuyer de nou-
veau sur le bouton.
Pour allumer et éteindre les lumiéres
de courtoisie, appuyer les boutons
correspondantsB. Les lumières de
courtoisie s’éteignent automatique-
ment après 15 minutes environ, de
l’extinction du moteur (rotation de la
clé de contact sur STOP).PLAFONNIERS DES PORTES
(fig. 161)
Dans la partie inférieure du panneau
des portes se trouve un plafonnier
pour l’éclairage de la zone
montée/descente de la voiture.
Le plafonnier s’allume automati-
quement lors de l’ouverture de la
porte correspondante, indépendem-
ment de la position de la clé de
contact.
En laissant la porte ouverte, la lu-
mière reste allumée pendant 3 mi-
nutes environ puis elle s’éteint auto-
matiquement.
fig. 160
L0A0279b
fig. 161
L0A0214b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 213
Page 215 of 386

214

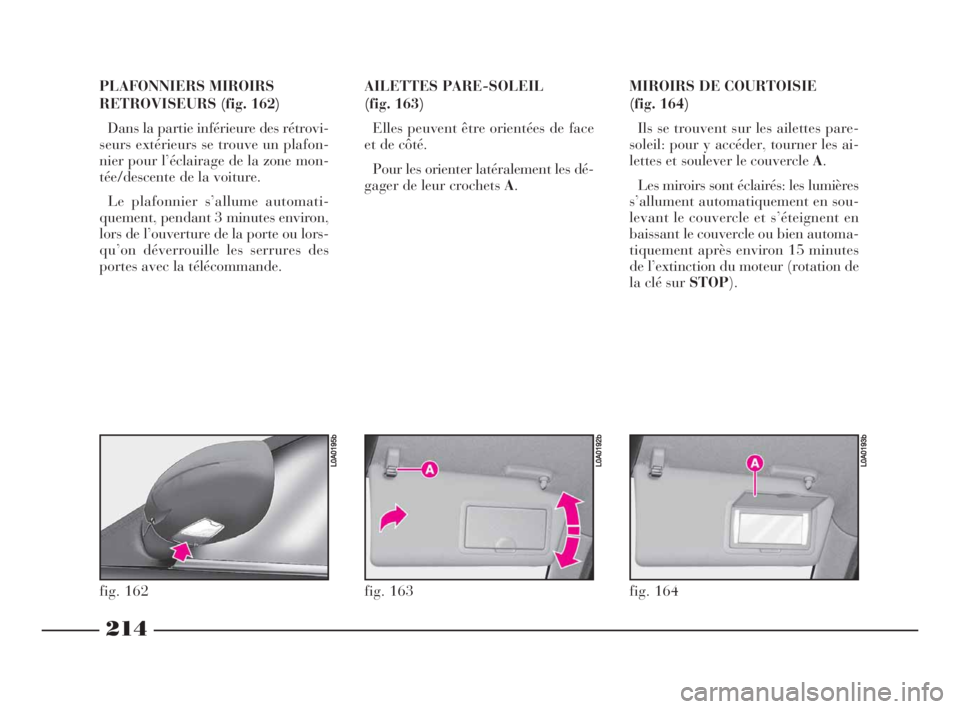

PLAFONNIERS MIROIRS
RETROVISEURS (fig. 162)
Dans la partie inférieure des rétrovi-
seurs extérieurs se trouve un plafon-
nier pour l’éclairage de la zone mon-
tée/descente de la voiture.
Le plafonnier s’allume automati-
quement, pendant 3 minutes environ,
lors de l’ouverture de la porte ou lors-
qu’on déverrouille les serrures des
portes avec la télécommande. AILETTES PARE-SOLEIL
(fig. 163)
Elles peuvent être orientées de face
et de côté.
Pour les orienter latéralement les dé-
gager de leur crochets A.MIROIRS DE COURTOISIE
(fig. 164)
Ils se trouvent sur les ailettes pare-
soleil: pour y accéder, tourner les ai-
lettes et soulever le couvercle A.
Les miroirs sont éclairés: les lumières
s’allument automatiquement en sou-
levant le couvercle et s’éteignent en
baissant le couvercle ou bien automa-
tiquement après environ 15 minutes
de l’extinction du moteur (rotation de
la clé sur STOP).
fig. 162
L0A0195b
fig. 163
L0A0192b
fig. 164
L0A0193b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 214
Page 216 of 386

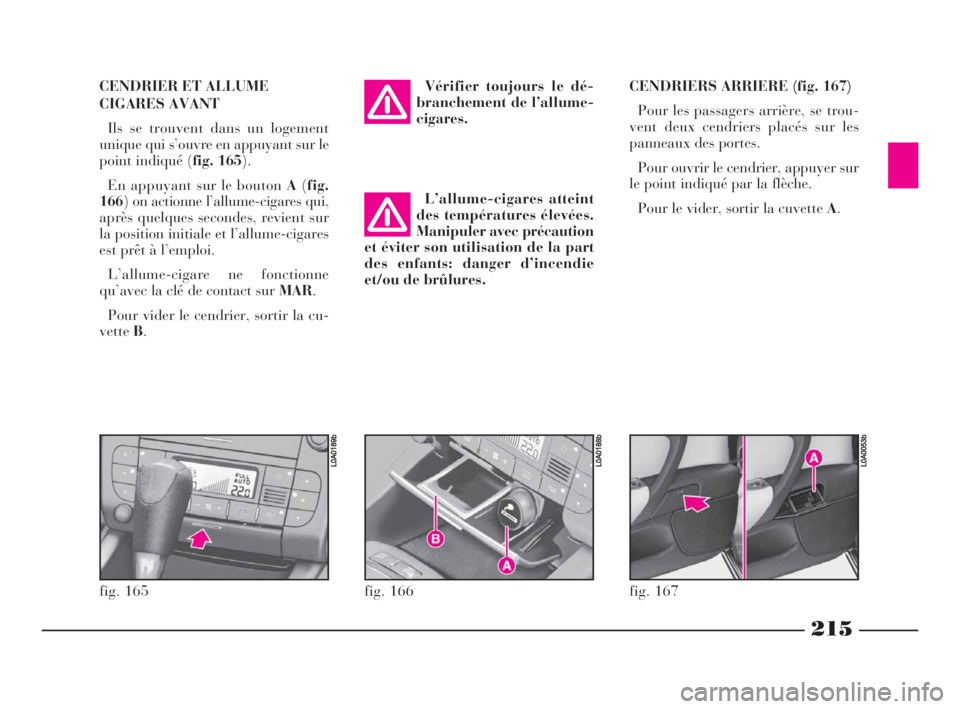

215
CENDRIER ET ALLUME
CIGARES AVANT
Ils se trouvent dans un logement
unique qui s’ouvre en appuyant sur le
point indiqué (fig. 165).
En appuyant sur le bouton A(fig.
166) on actionne l’allume-cigares qui,
après quelques secondes, revient sur
la position initiale et l’allume-cigares
est prêt à l’emploi.
L’allume-cigare ne fonctionne
qu’avec la clé de contact sur MAR.
Pour vider le cendrier, sortir la cu-
vetteB.Vérifier toujours le dé-
branchement de l’allume-
cigares.
L’allume-cigares atteint
des températures élevées.
Manipuler avec précaution
et éviter son utilisation de la part
des enfants: danger d’incendie
et/ou de brûlures.CENDRIERS ARRIERE (fig. 167)
Pour les passagers arrière, se trou-
vent deux cendriers placés sur les
panneaux des portes.
Pour ouvrir le cendrier, appuyer sur
le point indiqué par la flèche.
Pour le vider, sortir la cuvette A.
fig. 165
L0A0189b
fig. 166
L0A0188b
fig. 167
L0A0053b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 215
Page 217 of 386

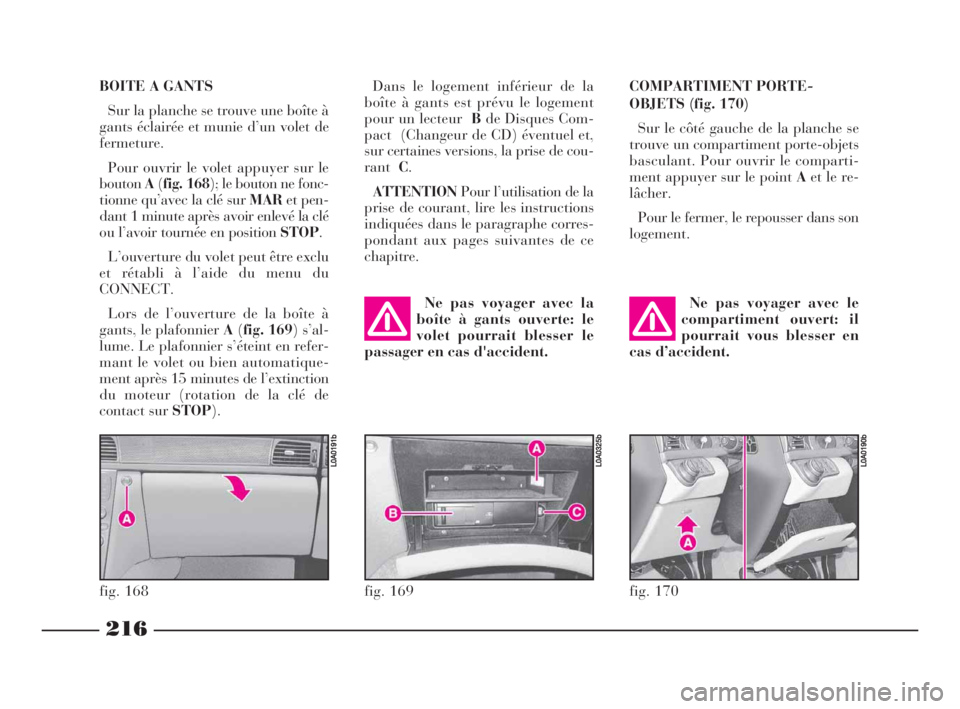

216
BOITE A GANTS
Sur la planche se trouve une boîte à
gants éclairée et munie d’un volet de
fermeture.
Pour ouvrir le volet appuyer sur le
boutonA(fig. 168); le bouton ne fonc-
tionne qu’avec la clé sur MARet pen-
dant 1 minute après avoir enlevé la clé
ou l’avoir tournée en position STOP.
L’ouverture du volet peut être exclu
et rétabli à l’aide du menu du
CONNECT.
Lors de l’ouverture de la boîte à
gants, le plafonnier A(fig. 169) s’al-
lume. Le plafonnier s’éteint en refer-
mant le volet ou bien automatique-
ment après 15 minutes de l’extinction
du moteur (rotation de la clé de
contact sur STOP).Dans le logement inférieur de la
boîte à gants est prévu le logement
pour un lecteurBde Disques Com-
pact (Changeur de CD) éventuel et,
sur certaines versions, la prise de cou-
rantC.
ATTENTIONPour l’utilisation de la
prise de courant, lire les instructions
indiquées dans le paragraphe corres-
pondant aux pages suivantes de ce
chapitre.
Ne pas voyager avec la
boîte à gants ouverte: le
volet pourrait blesser le
passager en cas d'accident. COMPARTIMENT PORTE-
OBJETS (fig. 170)
Sur le côté gauche de la planche se
trouve un compartiment porte-objets
basculant. Pour ouvrir le comparti-
ment appuyer sur le point Aet le re-
lâcher.
Pour le fermer, le repousser dans son
logement.
Ne pas voyager avec le
compartiment ouvert: il
pourrait vous blesser en
cas d’accident.
fig. 168
L0A0191b
fig. 169
L0A0325b
fig. 170
L0A0190b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 216
Page 218 of 386

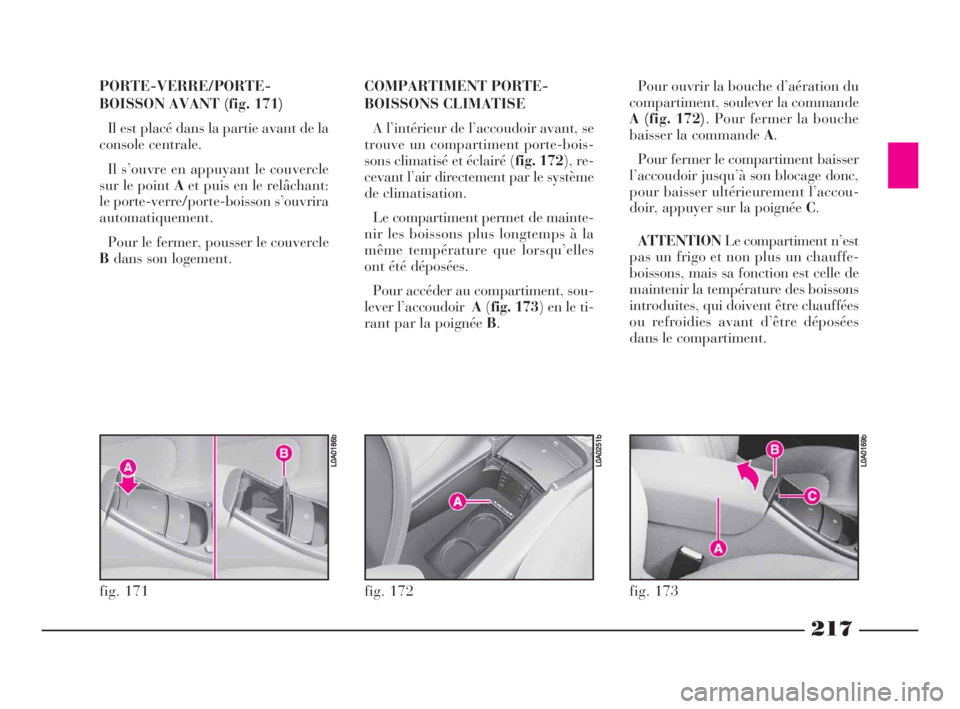

217
PORTE-VERRE/PORTE-
BOISSON AVANT (fig. 171)
Il est placé dans la partie avant de la
console centrale.
Il s’ouvre en appuyant le couvercle
sur le point Aet puis en le relâchant:
le porte-verre/porte-boisson s’ouvrira
automatiquement.
Pour le fermer, pousser le couvercle
Bdans son logement. COMPARTIMENT PORTE-
BOISSONS CLIMATISE
A l’intérieur de l’accoudoir avant, se
trouve un compartiment porte-bois-
sons climatisé et éclairé (fig. 172), re-
cevant l’air directement par le système
de climatisation.
Le compartiment permet de mainte-
nir les boissons plus longtemps à la
même température que lorsqu’elles
ont été déposées.
Pour accéder au compartiment, sou-
lever l’accoudoir A(fig. 173) en le ti-
rant par la poignée B.Pour ouvrir la bouche d’aération du
compartiment, soulever la commande
A (fig. 172). Pour fermer la bouche
baisser la commande A.
Pour fermer le compartiment baisser
l’accoudoir jusqu’à son blocage donc,
pour baisser ultérieurement l’accou-
doir, appuyer sur la poignée C.
ATTENTIONLe compartiment n’est
pas un frigo et non plus un chauffe-
boissons, mais sa fonction est celle de
maintenir la température des boissons
introduites, qui doivent être chauffées
ou refroidies avant d’être déposées
dans le compartiment.
fig. 171
L0A0186b
fig. 172
L0A0251b
fig. 173
L0A0169b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 217
Page 219 of 386

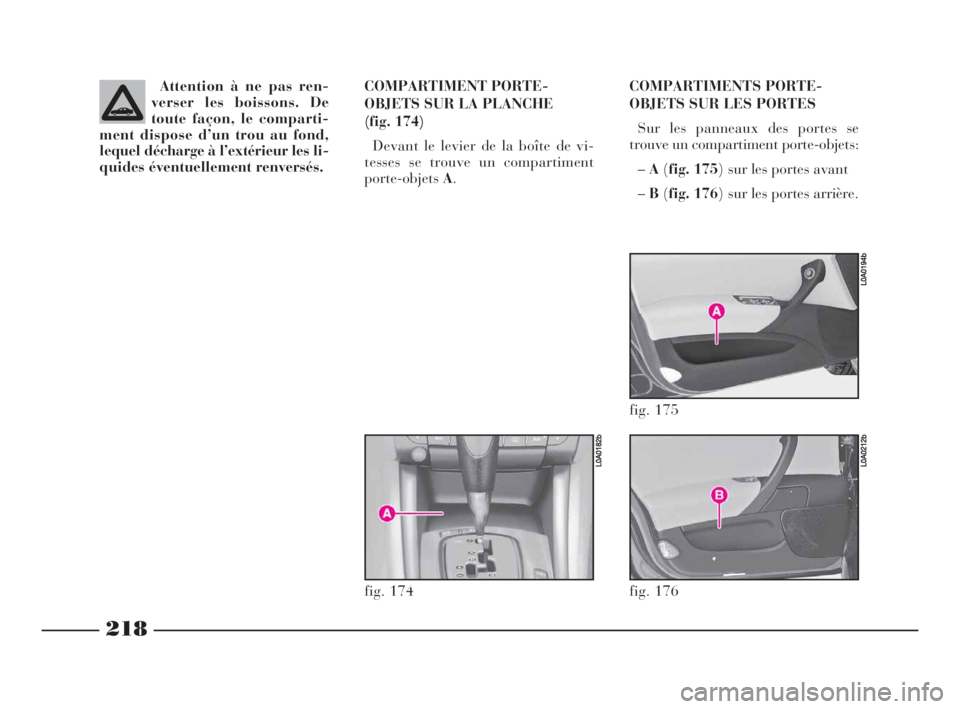

218
Attention à ne pas ren-
verser les boissons. De
toute façon, le comparti-
ment dispose d’un trou au fond,
lequel décharge à l’extérieur les li-
quides éventuellement renversés. COMPARTIMENT PORTE-
OBJETS SUR LA PLANCHE
(fig. 174)
Devant le levier de la boîte de vi-
tesses se trouve un compartiment
porte-objetsA.COMPARTIMENTS PORTE-
OBJETS SUR LES PORTES
Sur les panneaux des portes se
trouve un compartiment porte-objets:
–A(fig. 175) sur les portes avant
–B(fig. 176) sur les portes arrière.
fig. 174
LL0A0182b
fig. 176
L0A0212b
fig. 175
L0A0194b
194-249 Thesis FRA 10-10-2007 13:39 Pagina 218
Page 220 of 386

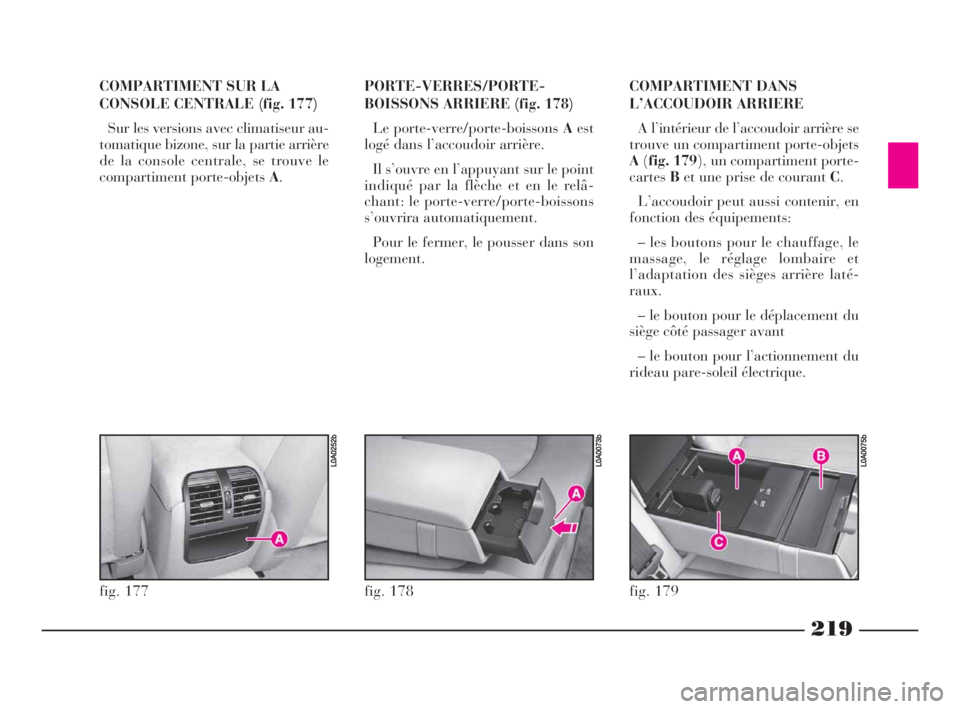

219
PORTE-VERRES/PORTE-
BOISSONS ARRIERE (fig. 178)
Le porte-verre/porte-boissons Aest
logé dans l’accoudoir arrière.
Il s’ouvre en l’appuyant sur le point
indiqué par la flèche et en le relâ-
chant: le porte-verre/porte-boissons
s’ouvrira automatiquement.
Pour le fermer, le pousser dans son
logement.COMPARTIMENT DANS
L’ACCOUDOIR ARRIERE
A l’intérieur de l’accoudoir arrière se
trouve un compartiment porte-objets
A(fig. 179), un compartiment porte-
cartesBet une prise de courant C.
L’accoudoir peut aussi contenir, en
fonction des équipements:
– les boutons pour le chauffage, le
massage, le réglage lombaire et
l’adaptation des sièges arrière laté-
raux.
– le bouton pour le déplacement du
siège côté passager avant
– le bouton pour l’actionnement du
rideau pare-soleil électrique.
fig. 178
L0A0073b
fig. 179
L0A0075b
fig. 177
L0A0252b
COMPARTIMENT SUR LA
CONSOLE CENTRALE (fig. 177)
Sur les versions avec climatiseur au-
tomatique bizone, sur la partie arrière
de la console centrale, se trouve le
compartiment porte-objets A.
194-249 Thesis FRA 10-10-2007 13:39 Pagina 219
