BLOQUE-VOLANT (pour
les versions/marchés qui
en sont équipés)
Votre véhicule peut être équipé d'un
bloque-volant passif. Celui empêche
toute direction du véhicule sans la clé
de contact. Le bloque-volant possède
six positions (une tous les 60 degrés).
Si le volant est déplacé dans l'une de
ces six positions avec la clé dans une
position OFF (Hors fonction), le vo-
lant se bloque.
Pour verrouiller le volant manuellement
Quand le moteur tourne, faites tour-
ner le volant d'un demi-tour, arrêtez
le moteur et retirez la clé. Tournez
légèrement le volant dans n'importe
quel sens jusqu'au blocage.
Pour débloquer le volant
Tournez le contact et démarrez le mo-
teur.
REMARQUE :
Si vous avez tourné le volant vers
la droite pour engager le bloque-
volant, vous devez le tourner légè­
rement vers la droite pour le dé­sengager. Si vous avez tourné le
volant vers la gauche pour engager
le bloque-volant, tournez-le légè­
rement vers la gauche pour le dé­
sengager.
SENTRY KEY®
L'antidémarrage Sentry Key® désac­
tive le moteur pour éviter une utilisa-
tion frauduleuse du véhicule. Le sys-
tème n'a pas besoin d'être armé ou
activé. Son fonctionnement est auto-
matique, que le véhicule soit ver-
rouillé ou non.
Le système utilise un porte­clé avec
télécommande RKE (RKE) des ser-
rures de porte, un nœud d'allumage
sans clé (KIN) et un récepteur AVD
pour empêcher tout fonctionnement
non autorisé du véhicule. Dès lors,
seuls les porte­clés programmés pour
le véhicule peuvent être utilisés pour
le faire démarrer et fonctionner.
Après avoir mis le commutateur
d'allumage en position ON/RUN (En
fonction/marche), le témoin antivol
s'allume pendant trois secondes par
mesure de vérification de l'ampoule.
Si le témoin reste allumé après l'essaid'ampoule, il signale la présence d'un
problème électronique. En outre, si
l'ampoule commence à clignoter
après l'essai, ceci indique que
quelqu'un a utilisé un porte­clé non
valide pour tenter de démarrer. Dans
chacun de ces cas, le moteur est arrêté
après deux secondes.
Si le témoin antivol du véhicule s'al-
lume au cours du fonctionnement
normal du véhicule (véhicule fonc-
tionnant depuis plus de 10 secondes),
il peut signaler une panne électro-
nique. Dans ce cas, le véhicule doit
être réparé aussi rapidement que pos-
sible par un concessionnaire agréé.
ATTENTION !
Le système d'immobiliseur Sentry
Key® n'est pas compatible avec cer-
tains systèmes de démarrage à dis-
tance d'après­vente. L'utilisation
d'un tel système pourrait causer des
problèmes de démarrage et laisser le
véhicule sans protection contre levol.
15

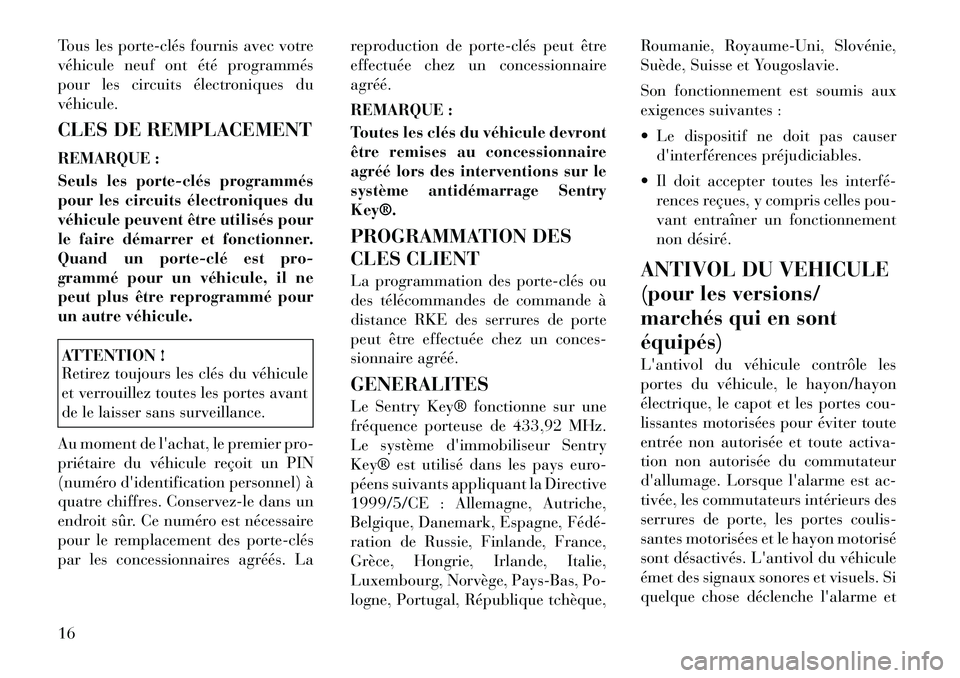

Tous les porte­clés fournis avec votre
véhicule neuf ont été programmés
pour les circuits électroniques duvéhicule.
CLES DE REMPLACEMENT
REMARQUE :
Seuls les porte­clés programmés
pour les circuits électroniques du
véhicule peuvent être utilisés pour
le faire démarrer et fonctionner.
Quand un porte­clé est pro-
grammé pour un véhicule, il ne
peut plus être reprogrammé pour
un autre véhicule.ATTENTION !
Retirez toujours les clés du véhicule
et verrouillez toutes les portes avant
de le laisser sans surveillance.
Au moment de l'achat, le premier pro-
priétaire du véhicule reçoit un PIN
(numéro d'identification personnel) à
quatre chiffres. Conservez-le dans un
endroit sûr. Ce numéro est nécessaire
pour le remplacement des porte­clés
par les concessionnaires agréés. La reproduction de porte­clés peut être
effectuée chez un concessionnaireagréé.
REMARQUE :
Toutes les clés du véhicule devront
être remises au concessionnaire
agréé lors des interventions sur le
système antidémarrage SentryKey®.
PROGRAMMATION DES
CLES CLIENT
La programmation des porte­clés ou
des télécommandes de commande à
distance RKE des serrures de porte
peut être effectuée chez un conces-
sionnaire agréé. GENERALITES
Le Sentry Key® fonctionne sur une
fréquence porteuse de 433,92 MHz.
Le système d'immobiliseur Sentry
Key® est utilisé dans les pays euro-
péens suivants appliquant la Directive
1999/5/CE : Allemagne, Autriche,
Belgique, Danemark, Espagne, Fédé­
ration de Russie, Finlande, France,
Grèce, Hongrie, Irlande, Italie,
Luxembourg, Norvège, Pays-Bas, Po-
logne, Portugal, République tchèque,Roumanie, Royaume-Uni, Slovénie,
Suède, Suisse et Yougoslavie.
Son fonctionnement est soumis aux
exigences suivantes :
 Le dispositif ne doit pas causer
d'interférences préjudiciables.
 Il doit accepter toutes les interfé­ rences reçues, y compris celles pou-
vant entraîner un fonctionnement
non désiré.
ANTIVOL DU VEHICULE
(pour les versions/
marchés qui en sontéquipés)
L'antivol du véhicule contrôle les
portes du véhicule, le hayon/hayon
électrique, le capot et les portes cou-
lissantes motorisées pour éviter toute
entrée non autorisée et toute activa-
tion non autorisée du commutateur
d'allumage. Lorsque l'alarme est ac-
tivée, les commutateurs intérieurs des
serrures de porte, les portes coulis-
santes motorisées et le hayon motorisé
sont désactivés. L'antivol du véhicule
émet des signaux sonores et visuels. Si
quelque chose déclenche l'alarme et
16

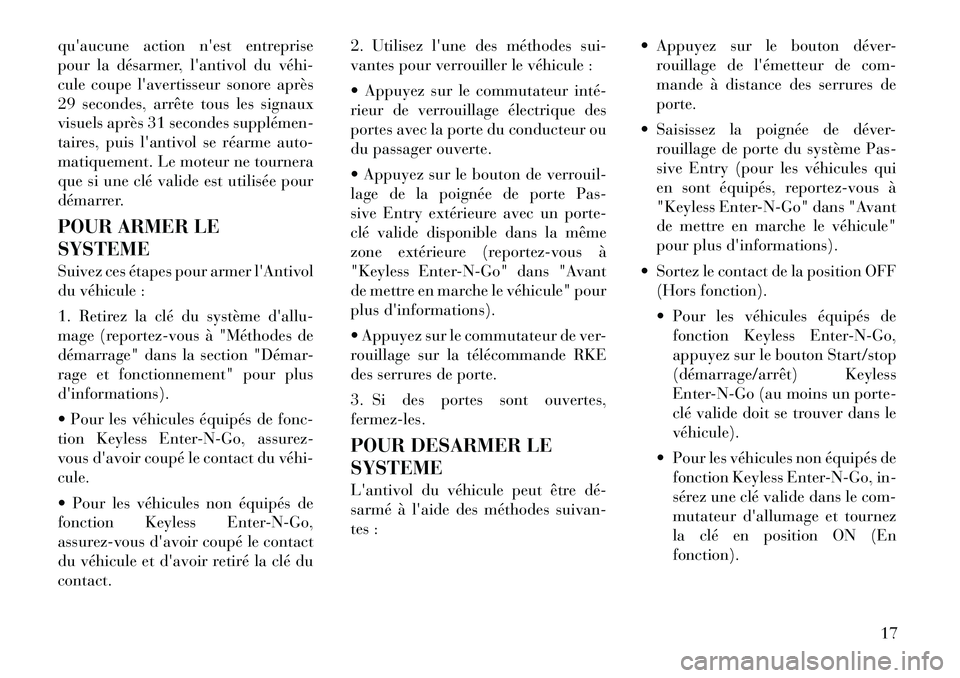

qu'aucune action n'est entreprise
pour la désarmer, l'antivol du véhi­
cule coupe l'avertisseur sonore après
29 secondes, arrête tous les signaux
visuels après 31 secondes supplémen­
taires, puis l'antivol se réarme auto-
matiquement. Le moteur ne tournera
que si une clé valide est utilisée pour
démarrer.
POUR ARMER LE SYSTEME
Suivez ces étapes pour armer l'Antivol
du véhicule :
1. Retirez la clé du système d'allu-
mage (reportez-vous à "Méthodes de
démarrage" dans la section "Démar-
rage et fonctionnement" pour plusd'informations).
 Pour les véhicules équipés de fonc-
tion Keyless Enter-N-Go, assurez-
vous d'avoir coupé le contact du véhi­cule.
 Pour les véhicules non équipés de
fonction Keyless Enter-N-Go,
assurez-vous d'avoir coupé le contact
du véhicule et d'avoir retiré la clé ducontact.2. Utilisez l'une des méthodes sui-
vantes pour verrouiller le véhicule :
 Appuyez sur le commutateur inté­
rieur de verrouillage électrique des
portes avec la porte du conducteur ou
du passager ouverte.
 Appuyez sur le bouton de verrouil-
lage de la poignée de porte Pas-
sive Entry extérieure avec un porte-
clé valide disponible dans la même
zone extérieure (reportez-vous à
"Keyless Enter-N-Go" dans "Avant
de mettre en marche le véhicule" pour
plus d'informations).
 Appuyez sur le commutateur de ver-
rouillage sur la télécommande RKE
des serrures de porte.
3. Si des portes sont ouvertes, fermez-les.
POUR DESARMER LE SYSTEME
L'antivol du véhicule peut être dé­
sarmé à l'aide des méthodes suivan-
tes :
 Appuyez sur le bouton déver-
rouillage de l'émetteur de com-
mande à distance des serrures deporte.
 Saisissez la poignée de déver- rouillage de porte du système Pas-
sive Entry (pour les véhicules qui
en sont équipés, reportez-vous à
"Keyless Enter-N-Go" dans "Avant
de mettre en marche le véhicule"
pour plus d'informations).
 Sortez le contact de la position OFF (Hors fonction).
 Pour les véhicules équipés defonction Keyless Enter-N-Go,
appuyez sur le bouton Start/stop
(démarrage/arrêt) Keyless
Enter-N-Go (au moins un porte-
clé valide doit se trouver dans levéhicule).
 Pour les véhicules non équipés de fonction Keyless Enter-N-Go, in-
sérez une clé valide dans le com-
mutateur d'allumage et tournez
la clé en position ON (Enfonction).
17

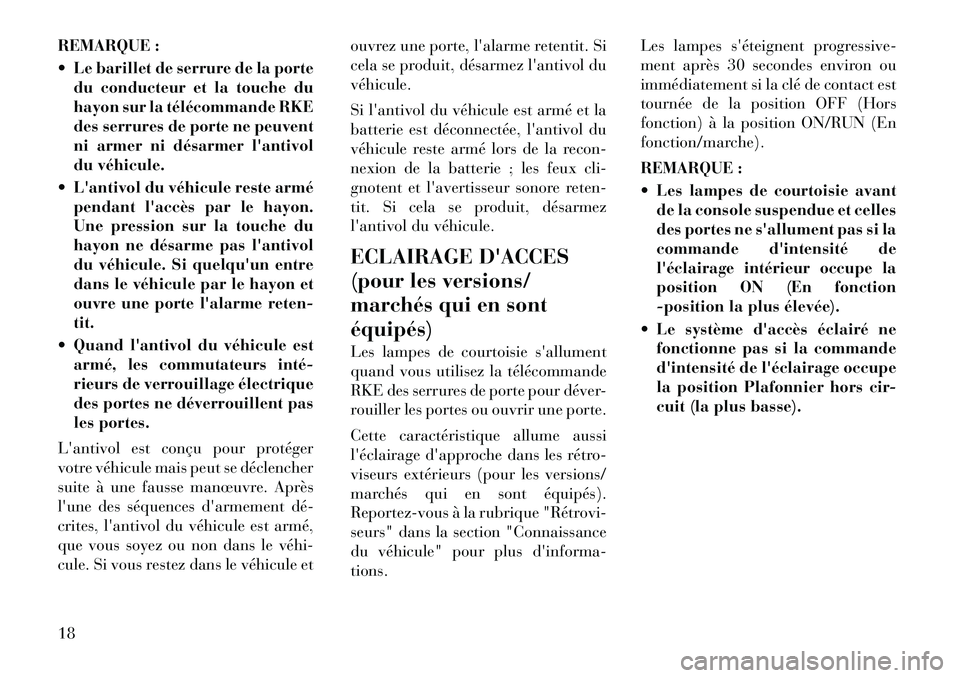

REMARQUE :
 Le barillet de serrure de la portedu conducteur et la touche du
hayon sur la télécommande RKE
des serrures de porte ne peuvent
ni armer ni désarmer l'antivol
du véhicule.
 L'antivol du véhicule reste armé pendant l'accès par le hayon.
Une pression sur la touche du
hayon ne désarme pas l'antivol
du véhicule. Si quelqu'un entre
dans le véhicule par le hayon et
ouvre une porte l'alarme reten-tit.
 Quand l'antivol du véhicule est armé, les commutateurs inté­
rieurs de verrouillage électrique
des portes ne déverrouillent pas
les portes.
L'antivol est conçu pour protéger
votre véhicule mais peut se déclencher
suite à une fausse manœuvre. Après
l'une des séquences d'armement dé­
crites, l'antivol du véhicule est armé,
que vous soyez ou non dans le véhi­
cule. Si vous restez dans le véhicule et ouvrez une porte, l'alarme retentit. Si
cela se produit, désarmez l'antivol duvéhicule.
Si l'antivol du véhicule est armé et la
batterie est déconnectée, l'antivol du
véhicule reste armé lors de la recon-
nexion de la batterie ; les feux cli-
gnotent et l'avertisseur sonore reten-
tit. Si cela se produit, désarmez
l'antivol du véhicule.
ECLAIRAGE D'ACCES
(pour les versions/
marchés qui en sontéquipés)
Les lampes de courtoisie s'allument
quand vous utilisez la télécommande
RKE des serrures de porte pour déver-
rouiller les portes ou ouvrir une porte.
Cette caractéristique allume aussi
l'éclairage d'approche dans les rétro-
viseurs extérieurs (pour les versions/
marchés qui en sont équipés).
Reportez-vous à la rubrique "Rétrovi-
seurs" dans la section "Connaissance
du véhicule" pour plus d'informa-tions.Les lampes s'éteignent progressive-
ment après 30 secondes environ ou
immédiatement si la clé de contact est
tournée de la position OFF (Hors
fonction) à la position ON/RUN (En
fonction/marche).
REMARQUE :
 Les lampes de courtoisie avant
de la console suspendue et celles
des portes ne s'allument pas si la
commande d'intensité de
l'éclairage intérieur occupe la
position ON (En fonction
-position la plus élevée).
 Le système d'accès éclairé ne fonctionne pas si la commande
d'intensité de l'éclairage occupe
la position Plafonnier hors cir-
cuit (la plus basse).
18

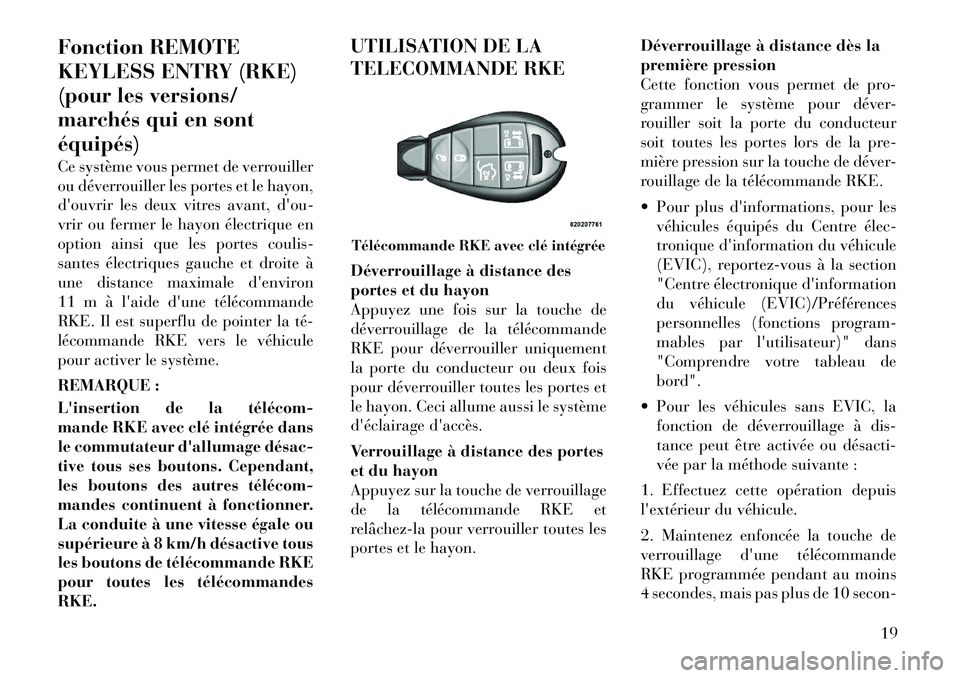

Fonction REMOTE
KEYLESS ENTRY (RKE)
(pour les versions/
marchés qui en sontéquipés)
Ce système vous permet de verrouiller
ou déverrouiller les portes et le hayon,
d'ouvrir les deux vitres avant, d'ou-
vrir ou fermer le hayon électrique en
option ainsi que les portes coulis-
santes électriques gauche et droite à
une distance maximale d'environ
11 m à l'aide d'une télécommande
RKE. Il est superflu de pointer la té­
lécommande RKE vers le véhicule
pour activer le système.
REMARQUE :
L'insertion de la télécom­
mande RKE avec clé intégrée dans
le commutateur d'allumage désac­
tive tous ses boutons. Cependant,
les boutons des autres télécom­
mandes continuent à fonctionner.
La conduite à une vitesse égale ou
supérieure à 8 km/h désactive tous
les boutons de télécommande RKE
pour toutes les télécommandesRKE.UTILISATION DE LA
TELECOMMANDE RKE
Déverrouillage à distance des
portes et du hayon
Appuyez une fois sur la touche de
déverrouillage de la télécommande
RKE pour déverrouiller uniquement
la porte du conducteur ou deux fois
pour déverrouiller toutes les portes et
le hayon. Ceci allume aussi le système
d'éclairage d'accès.
Verrouillage à distance des portes
et du hayon
Appuyez sur la touche de verrouillage
de la télécommande RKE et
relâchez­la pour verrouiller toutes les
portes et le hayon.
Déverrouillage à distance dès la
première pression
Cette fonction vous permet de pro-
grammer le système pour déver-
rouiller soit la porte du conducteur
soit toutes les portes lors de la pre-
mière pression sur la touche de déver-
rouillage de la télécommande RKE.
 Pour plus d'informations, pour les
véhicules équipés du Centre élec­
tronique d'information du véhicule
(EVIC), reportez-vous à la section
"Centre électronique d'information
du véhicule (EVIC)/Préférences
personnelles (fonctions program-
mables par l'utilisateur)" dans
"Comprendre votre tableau de
bord".
 Pour les véhicules sans EVIC, la fonction de déverrouillage à dis-
tance peut être activée ou désacti­
vée par la méthode suivante :
1. Effectuez cette opération depuis
l'extérieur du véhicule.
2. Maintenez enfoncée la touche de
verrouillage d'une télécommande
RKE programmée pendant au moins
4 secondes, mais pas plus de 10 secon-
Télécommande RKE avec clé intégrée
19

des. Ensuite, maintenez enfoncée la
touche de déverrouillage tout en
maintenant enfoncée la touche de ver-
rouillage.
3. Relâchez simultanément les deux touches.
4. Testez le dispositif depuis l'exté­
rieur du véhicule. Pressez les touches
de verrouillage/déverrouillage de la
télécommande RKE lorsque le com-
mutateur d'allumage est en position
OFF (Hors fonction) et que la clé est
retirée.
5. Répétez ces étapes si vous désirez
replacer cette fonction au paramé­
trage antérieur.
REMARQUE :
Une pression sur la touche de ver-
rouillage de la télécommande RKE
quand vous êtes à l'intérieur du
véhicule active l'antivol. L'ouver-
ture d'une porte pendant que l'an-
tivol du véhicule est activé fait re-
tentir l'alarme. Pressez la touche
de déverrouillage pour désactiver

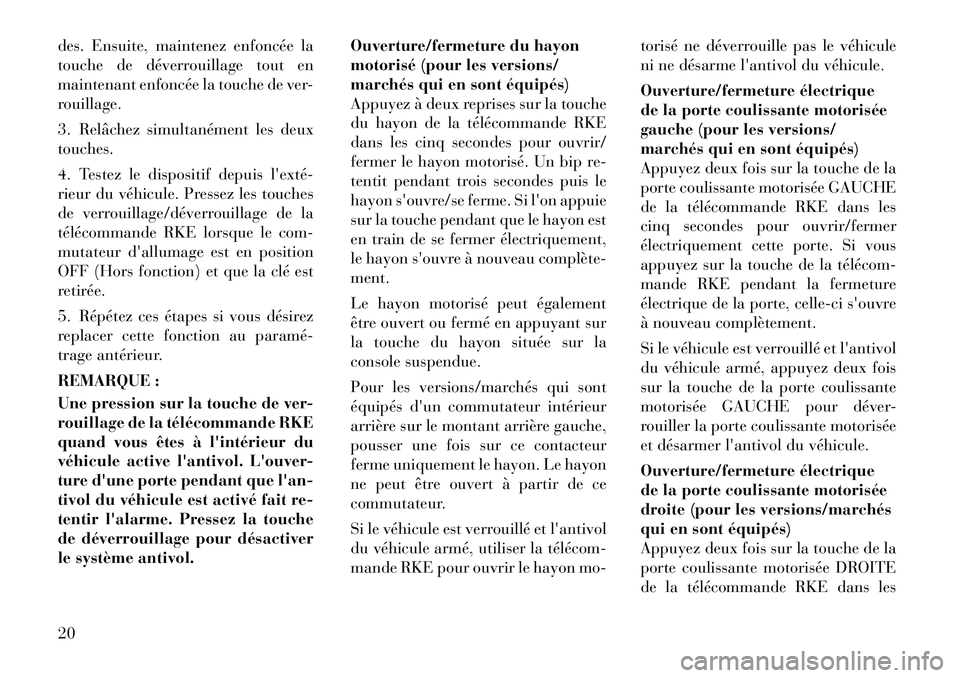

le système antivol.Ouverture/fermeture du hayon
motorisé (pour les versions/
marchés qui en sont équipés)
Appuyez à deux reprises sur la touche
du hayon de la télécommande RKE
dans les cinq secondes pour ouvrir/
fermer le hayon motorisé. Un bip re-
tentit pendant trois secondes puis le
hayon s'ouvre/se ferme. Si l'on appuie
sur la touche pendant que le hayon est
en train de se fermer électriquement,
le hayon s'ouvre à nouveau complète­ment.
Le hayon motorisé peut également
être ouvert ou fermé en appuyant sur
la touche du hayon située sur la
console suspendue.
Pour les versions/marchés qui sont
équipés d'un commutateur intérieur
arrière sur le montant arrière gauche,
pousser une fois sur ce contacteur
ferme uniquement le hayon. Le hayon
ne peut être ouvert à partir de ce
commutateur.
Si le véhicule est verrouillé et l'antivol
du véhicule armé, utiliser la télécom­
mande RKE pour ouvrir le hayon mo-torisé ne déverrouille pas le véhicule
ni ne désarme l'antivol du véhicule.
Ouverture/fermeture électrique
de la porte coulissante motorisée
gauche (pour les versions/
marchés qui en sont équipés)
Appuyez deux fois sur la touche de la
porte coulissante motorisée GAUCHE
de la télécommande RKE dans les
cinq secondes pour ouvrir/fermer
électriquement cette porte. Si vous
appuyez sur la touche de la télécom­
mande RKE pendant la fermeture
électrique de la porte, celle-ci s'ouvre
à nouveau complètement.
Si le véhicule est verrouillé et l'antivol
du véhicule armé, appuyez deux fois
sur la touche de la porte coulissante
motorisée GAUCHE pour déver-
rouiller la porte coulissante motorisée
et désarmer l'antivol du véhicule.
Ouverture/fermeture électrique
de la porte coulissante motorisée
droite (pour les versions/marchés
qui en sont équipés)
Appuyez deux fois sur la touche de la
porte coulissante motorisée DROITE
de la télécommande RKE dans les
20

cinq secondes pour ouvrir/fermer
électriquement cette porte. Si vous
appuyez sur la touche de la télécom­
mande RKE pendant la fermeture
électrique de la porte, celle-ci s'ouvre
à nouveau complètement.
Si le véhicule est verrouillé et l'antivol
du véhicule armé, appuyez deux fois
sur la touche de la porte coulissante
motorisée DRIOTE pour déverrouiller
la porte coulissante motorisée et dé­
sarmer l'antivol du véhicule.

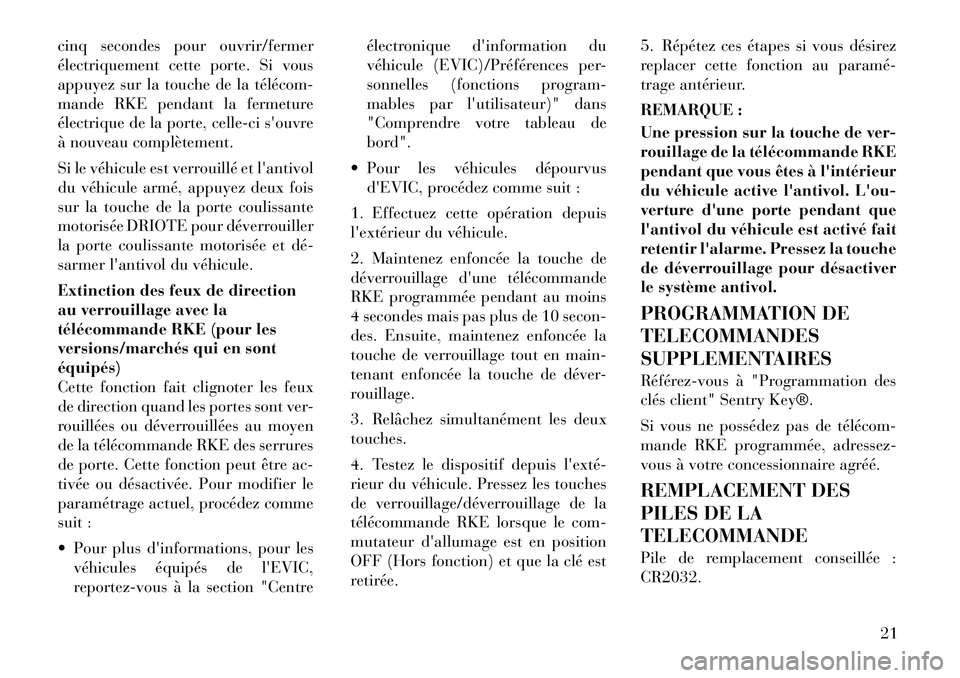

Extinction des feux de direction
au verrouillage avec la
télécommande RKE (pour les
versions/marchés qui en sontéquipés)
Cette fonction fait clignoter les feux
de direction quand les portes sont ver-
rouillées ou déverrouillées au moyen
de la télécommande RKE des serrures
de porte. Cette fonction peut être ac-
tivée ou désactivée. Pour modifier le
paramétrage actuel, procédez comme
suit :
 Pour plus d'informations, pour lesvéhicules équipés de l'EVIC,
reportez-vous à la section "Centre électronique d'information du
véhicule (EVIC)/Préférences per-
sonnelles (fonctions program-
mables par l'utilisateur)" dans
"Comprendre votre tableau de
bord".
 Pour les véhicules dépourvus d'EVIC, procédez comme suit :
1. Effectuez cette opération depuis
l'extérieur du véhicule.
2. Maintenez enfoncée la touche de
déverrouillage d'une télécommande
RKE programmée pendant au moins
4 secondes mais pas plus de 10 secon-
des. Ensuite, maintenez enfoncée la
touche de verrouillage tout en main-
tenant enfoncée la touche de déver-
rouillage.
3. Relâchez simultanément les deux touches.
4. Testez le dispositif depuis l'exté­
rieur du véhicule. Pressez les touches
de verrouillage/déverrouillage de la
télécommande RKE lorsque le com-
mutateur d'allumage est en position
OFF (Hors fonction) et que la clé est
retirée. 5. Répétez ces étapes si vous désirez
replacer cette fonction au paramé­
trage antérieur.
REMARQUE :
Une pression sur la touche de ver-
rouillage de la télécommande RKE
pendant que vous êtes à l'intérieur
du véhicule active l'antivol. L'ou-
verture d'une porte pendant que
l'antivol du véhicule est activé fait
retentir l'alarme. Pressez la touche
de déverrouillage pour désactiver
le système antivol.
PROGRAMMATION DE TELECOMMANDES
SUPPLEMENTAIRES
Référez-vous à "Programmation des
clés client" Sentry Key®.
Si vous ne possédez pas de télécom­
mande RKE programmée, adressez-
vous à votre concessionnaire agréé.
REMPLACEMENT DES
PILES DE LATELECOMMANDE
Pile de remplacement conseillée : CR2032.
21

REMARQUE :
 Contient du perchlorate - unemanipulation spéciale s'impose.
Les batteries peuvent contenir
des produits dangereux.
Veuillez les mettre au rebut en
respectant l'environnement et la
réglementation locale.
 Ne touchez ni les bornes de pile au dos du logement, ni la carte
de circuit imprimé.
1. Retirez la clé d'urgence en faisant
glisser le loquet mécanique situé au
sommet de la télécommande RKE la-
téralement avec le pouce et tirez la clé
avec l'autre main.
2. Insérez la pointe de la clé d'ur-
gence ou un tournevis à lame plate
n° 2 dans la fente, puis extrayez déli­ catement les deux moitiés de la télé­
commande RKE des serrures de
porte. Veillez à ne pas endommager le
joint lors de la dépose.
3. Retirez la pile et remplacez-la.
Lors du remplacement de la pile,
faites correspondre le signe + de la
pile au signe + à l'intérieur de l'agrafe
de la pile, située sur le couvercle ar-
rière. Evitez de toucher les pilesneuves avec les doigts. Les sécrétions
graisseuses de la peau peuvent en-
dommager les piles. Une pile touchée
doit être nettoyée à l'alcool à friction.
4. Pour remonter la télécommande,
emboîtez les deux moitiés. GENERALITES
Les télécommandes RKE et les récep­
teurs fonctionnent sur une fréquence
porteuse de 433,92 MHz. Son fonc-
tionnement est soumis aux exigences
suivantes :
 Le dispositif ne doit pas causer
d'interférences préjudiciables.
 Il doit accepter toutes les interfé­ rences reçues, y compris celles pou-
vant entraîner un fonctionnement
non désiré.
Si la télécommande RKE ne fonc-
tionne pas à une distance normale,
vérifiez les deux points suivants :
1. Une pile faible dans la télécom­
mande RKE des serrures de porte. La
durée de vie prévue de la pile est de
trois ans au minimum.
Retrait de la clé d'urgence
Insertion de la clé d'urgence dans la fenteSéparation de la télécommande RKE
22

2. La proximité d'un émetteur radio
(station ou relais, tour de contrôle
d'aéroport, radios mobiles ou CB).

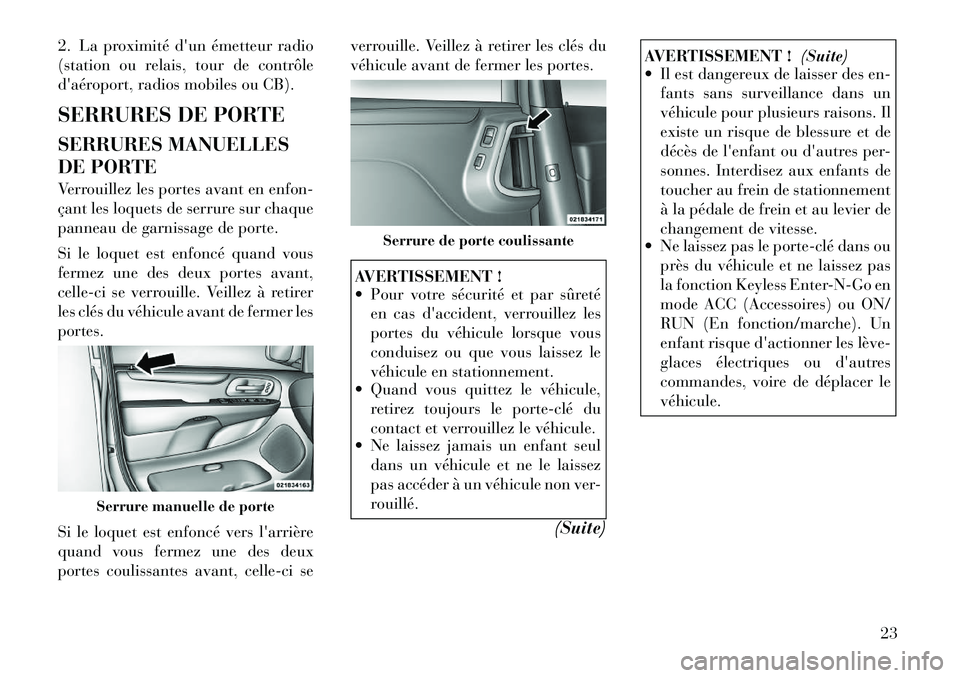

SERRURES DE PORTE
SERRURES MANUELLES
DE PORTE
Verrouillez les portes avant en enfon-
çant les loquets de serrure sur chaque
panneau de garnissage de porte.
Si le loquet est enfoncé quand vous
fermez une des deux portes avant,
celle-ci se verrouille. Veillez à retirer
les clés du véhicule avant de fermer lesportes.
Si le loquet est enfoncé vers l'arrière
quand vous fermez une des deux
portes coulissantes avant, celle-ci severrouille. Veillez à retirer les clés du
véhicule avant de fermer les portes.
AVERTISSEMENT !
 Pour votre sécurité et par sûreté
en cas d'accident, verrouillez les
portes du véhicule lorsque vous
conduisez ou que vous laissez le
véhicule en stationnement.
 Quand vous quittez le véhicule,
retirez toujours le porte­clé du
contact et verrouillez le véhicule.
 Ne laissez jamais un enfant seul
dans un véhicule et ne le laissez
pas accéder à un véhicule non ver-
rouillé.
(Suite)
AVERTISSEMENT !(Suite)
 Il est dangereux de laisser des en-
fants sans surveillance dans un
véhicule pour plusieurs raisons. Il
existe un risque de blessure et de
décès de l'enfant ou d'autres per-
sonnes. Interdisez aux enfants de
toucher au frein de stationnement
à la pédale de frein et au levier de
changement de vitesse.
 Ne laissez pas le porte­clé dans ou
près du véhicule et ne laissez pas
la fonction Keyless Enter-N-Go en
mode ACC (Accessoires) ou ON/
RUN (En fonction/marche). Un
enfant risque d'actionner les lève­
glaces électriques ou d'autres
commandes, voire de déplacer levéhicule.
Serrure manuelle de porte
Serrure de porte coulissante
23

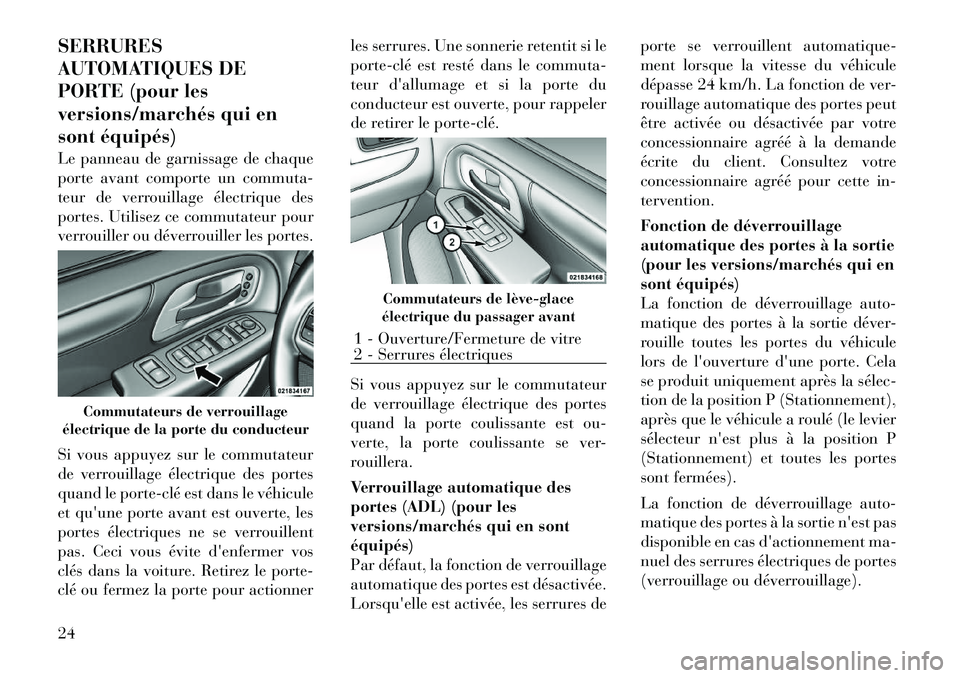

SERRURES
AUTOMATIQUES DE
PORTE (pour les
versions/marchés qui en
sont équipés)
Le panneau de garnissage de chaque
porte avant comporte un commuta-
teur de verrouillage électrique des
portes. Utilisez ce commutateur pour
verrouiller ou déverrouiller les portes.
Si vous appuyez sur le commutateur
de verrouillage électrique des portes
quand le porte­clé est dans le véhicule
et qu'une porte avant est ouverte, les
portes électriques ne se verrouillent
pas. Ceci vous évite d'enfermer vos
clés dans la voiture. Retirez le porte-
clé ou fermez la porte pour actionnerles serrures. Une sonnerie retentit si le
porte­clé est resté dans le commuta-
teur d'allumage et si la porte du
conducteur est ouverte, pour rappeler
de retirer le porte­clé.
Si vous appuyez sur le commutateur
de verrouillage électrique des portes
quand la porte coulissante est ou-
verte, la porte coulissante se ver-
rouillera.
Verrouillage automatique des
portes (ADL) (pour les
versions/marchés qui en sontéquipés)
Par défaut, la fonction de verrouillage
automatique des portes est désactivée.
Lorsqu'elle est activée, les serrures deporte se verrouillent automatique-
ment lorsque la vitesse du véhicule
dépasse 24 km/h. La fonction de ver-
rouillage automatique des portes peut
être activée ou désactivée par votre
concessionnaire agréé à la demande
écrite du client. Consultez votre
concessionnaire agréé pour cette in-tervention.
Fonction de déverrouillage
automatique des portes à la sortie
(pour les versions/marchés qui en
sont équipés)
La fonction de déverrouillage auto-
matique des portes à la sortie déver-
rouille toutes les portes du véhicule
lors de l'ouverture d'une porte. Cela
se produit uniquement après la sélec­
tion de la position P (Stationnement),
après que le véhicule a roulé (le levier
sélecteur n'est plus à la position P
(Stationnement) et toutes les portes
sont fermées).
La fonction de déverrouillage auto-
matique des portes à la sortie n'est pas
disponible en cas d'actionnement ma-
nuel des serrures électriques de portes
(verrouillage ou déverrouillage).
Commutateurs de verrouillage
électrique de la porte du conducteur
Commutateurs de lève­glace
électrique du passager avant
1 - Ouverture/Fermeture de vitre
2 - Serrures électriques
24
